Einbau und Bedienungsanleitung
Pumpstation Aqualift F/S Lichte Weite 600
Inhalt
1. Hinweise zu dieser Anleitung 4
2. Sicherheit 4
2.1 Personal/Qualifikation 5
2.2 Allgemeine Sicherheitshinweise 6
2.3 Bestimmungsgemäße Verwendung 7
2.4 Produktbeschreibung 8
2.5 Maße und Gewichte 10
3. Technische Daten 11
4. Montage 13
4.1 Bodenaushub 13
4.2 Schachteinbau 13
4.3 Rohranschluss (➲Abb. [1] auf Seite 8) 14
4.4 Teleskopisches Aufsatzstück montieren 14
4.5 Pumpe und Steigleitung anschließen ( ➲ Abb. [8]) 15
4.6 Niveauerfassung montieren ( ➲ Abb. [9] ). 16
4.7 Schaltgerät 16
5. Inbetriebnahme 17
5.1 Prüfung der Anlage 17
5.2 Inbetriebnahme der Anlage 17
6. Wartung 18
6.1 Wartungsintervall 18
6.2 Funktionsprüfung/Reinigung 18

Einbau- und Bedienungsanleitung4 328-198
1. Hinweise zu dieser Anleitung
Folgende Darstellungkonventionen erleichtern die Orientierung:
Darstellung Erläuterung
[1] siehe Abbildung 1
(5) Positionsnummer 5
von nebenstehender Abbildung
➊➋➌➍➎➏➐➑➒➓
Handlungsschritt in Abbildung
1Prüfen ob Handsteuerung
aktiviert wurde.
Handlungsvoraussetzung
 OK betätigen. Handlungsschritt
✓Anlage ist betriebsbereit. Handlungsergebnis
➲ Kap 2. Sicherheit Querverweis auf Kapitel 2
|Wartungsintervall
denieren| Bildschirmtext
Fettdruck besonders wichtige oder
sicherheitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation (z. B. gilt
nur für ATEX-Variante)
L
Technische Hinweise die besonders
beachtet werden müssen.
2. Sicherheit
Folgende Symbole werden verwendet:
Zeichen Bedeutung
Gerät freischalten!
Gebrauchsanweisung beachten
CE-Kennzeichnung
Warnung Elektrizität
WEEE-Symbol, Produkt unterliegt RoHS-Richtlinie
vor Benutzung erden
WARNUNG
Warnt vor einer Gefährdung von Personen. Eine Missachtung
dieses Hinweises kann schwerste Verletzungen oder Tod zur
Folge haben.
VORSICHT
Warnt vor einer Gefährdung von Personen und Material.
Eine Missachtung dieses Hinweises kann schwere
Verletzungen und Materialschäden zur Folge haben.
Produkt erfüllt die Anforderungen
für explosionsgefährdete Atmosphäre (ATEX)

Einbau- und Bedienungsanleitung 5 328-198
2.1 Personal/Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsver-
ordnung und die Gefahrstoverordnung oder nationale Entsprechungen. Der
Betreiber der Anlage ist dazu verpflichtet
 eine Gefährdungsbeurteilung zu erstellen,
 entsprechende Gefährdungszonen zu ermitteln und auszuweisen,
 Sicherheitsunterweisungen durchzuführen,
 gegen die Benutzung durch Unbefugte1zu sichern.
Person freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung, Inspektion,
Batterietausch
Sachkundiger,
(kennt, versteht Betriebsanweisung)
Entleerung, Reinigung
(innen), Funktionskontrolle,
Konfiguration des
Schaltgerätes
Fachkundiger,
(Fachhandwerker, nach Einbauanweisung
und Ausführungsnormen)
Einbau, Tausch,
Wartung von
Komponenten,
Inbetriebnahme
Elektrofachkraft VDE 0105
(nach Vorschriften für elektr. Sicherheit)
Arbeiten an
elektrischer
Installation
1 Bedienung und Montage darf nur durch Personen erfolgen die das 18. Lebensjahr vollendet haben.

Einbau- und Bedienungsanleitung6 328-198
2.2 Allgemeine Sicherheitshinweise
Die Anleitungen der Anlage und Anlagenbestandteile sowie die Wartungs- und
Übergabeprotokolle sind an der Anlage verfügbar zu halten.
Bei Installation, Betrieb, Wartung oder Reparatur der Anlage sind die Unfall-
verhütungsvorschriften, die in Frage kommenden DIN- und VDE-Normen und
Richtlinien sowie die Vorschriften der örtlichen Energie- und Versorgungsun-
ternehmen zu beachten.
Weiter sind auch die Sicherheitsvorschriften für den Explosions-
schutz in abwassertechnischen Anlagen zu beachten. In Gefahren-
zonen, z.B. Pumpstationen und Kläranlagen, die den Auflagen der
Unfallversicherer der Öentlichen Hand unterliegen, sind Geräte in explosi-
onsgeschützter Ausführung einzubauen. Einbau, elektrische Installation und
Inbetriebnahme nur durch Fachpersonal.
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponenten während den
Arbeiten von der Spannungsversorgung getrennt sind.
WARNUNG! Spannungsführende Teile
Bei Tätigkeiten an elektrischen Leitungen und Anschlüssen
folgendes beachten.
 Für alle elektrischen Arbeiten an der Anlage gilt die VDE 0100.
 Die Anlage muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem
Bemessungsfehlerstrom von nicht mehr als 30mA versorgt werden.
Das Schaltgerät sowie die Schwimmer bzw. Niveausteuerung stehen unter
Spannung und dürfen nicht geönet werden.
Es ist sicherzustellen, dass sich die Elektrokabel sowie alle anderen elektri-
schen Anlagenteile in einem einwandfreien Zustand befinden. Bei Beschä-
digung darf die Anlage auf keinen Fall in Betrieb genommen werden bzw. ist
umgehend abzustellen.
Gefahr duch Überspannung!
Anlage nur in Gebäuden betreiben in denen ein
Überspannungsableiter (z. B. Überspannungs-schutzeinrichtung
Typ 2 nach VDE) installiert ist. Störspannung kann elektrische
Komponenten stark beschädigen und zu einem Ausfall der Anlage
führen.
VORSICHT! Heiße Oberflächen!
Der Antriebsmotor kann während des Betriebes eine hohe
Temperatur entwickeln.
▶Schutzhandschuhe tragen
Transportrisiko/Eigengewicht der Anlage!
▶Gewicht der Anlage/Anlagenbestandteile im Kap. „3. Technische
Daten“ prüfen.
▶Teile nur mit entsprechender Hebevorrichtung zu zweit und mit
entsprechender Vorsicht und Schutzausrüstung (z.B. Sicherheitsschuhe)
bewegen bzw. montieren.

Einbau- und Bedienungsanleitung 7 328-198
Kontaminierte Oberfläche!
Anlage und Umgebung können durch Keime verunreinigt sein.
▶Keine Nahrungsmittel im selben Raum lagern oder konsumieren.
▶Berühren der Oberfläche vermeiden, sichtbaren Schmutz entfernen.
▶Nach Abschluss der Arbeiten, Händewaschen.
Vorgeschriebene persönliche Schutzausrüstung
Bei Einbau, Wartung und Entsorgung an der Anlage stets Schutzausrüstung
verwenden:
▶Schutzkleidung
▶Schutzhandschuhe
▶Sicherheitsschuhe
▶Augenschutz
Pumpen können unerwartet anlaufen.
Vor Wartung oder Reparatur der Anlage ausschalten oder
Stromversorgung abtrennen.
▶Die Pumpe darf niemals trocken oder im Schlürfbetrieb laufen, Laufrad und
Pumpengehäuse müssen immer bis zur Mindesteintauchtiefe überflutet sein.
▶Die Pumpe darf nicht benutzt werden, wenn sich Personen im Wasser
aufhalten oder die Druckleitung nicht angeschlossen ist.
▶Die Pumpe baut einen Förderdruck/Überdruck auf.
2.3 Bestimmungsgemäße Verwendung
Die Anlage ist als Mono-Anlage mit einer Pumpe für den Einsatz bei Einfami-
lienhäusern und als Duo-Anlage für den Einsatz bei Mehrfamilienhäusern,
gewerblichen Objekten und Einrichtungen der Öentlichen Hand einzusetzen.
Als Fördermedium sind ausschließlich häusliche Abwässer möglich. Wird die
Anlage für fäkalienhaltiges Abwasser eingesetzt, muss auch die entspre-
chende Pumpenvariante (hier STZ 1000 - Schwarzwasser-Tauchpumpe mit
Zerhacker) montiert werden.
Besondere Bedingungen für den sicheren Betrieb
• außerhalb von explosionsgefährdeten Bereichen aufstellen
• frostfreie Tiefe - Einbau des Produktes so ausführen, dass wasserführende
Bestandteile in frostfreier Tiefe (regional definiert) liegen.
• Belastungsklasse für Verkehrssicherheit beachten
Regionale Einleitbestimmungen der Kommune beachten, oftmals sind u. a.
maximale Abwassertemperaturen vorgeschrieben (z. B. 35°C).
Alle nicht durch eine ausdrückliche und schriftliche Erlaubnis des Herstellers
erfolgten Um- oder Anbauten, Verwendungen von nicht originalen Ersatzteilen
und Reparaturen durch nicht durch den Hersteller autorisierten Betriebe oder
Personen führen zum Verlust der Gewährleistung.

Einbau- und Bedienungsanleitung8 328-198
2.4 Produktbeschreibung
Die Anlage ist zum Einbau ins Erdreich, in den mitgelieferten Schacht mit der
lichten Weite 600 mm, außerhalb von Gebäuden vorgesehen. Die Grund-
wasserbeständigkeit ist bis max. 2,5 m gegeben. Die Anlage wird für die
Bestückung mit einer oder zwei Pumpen (Mono/Duo) hergestellt. Der Aufbau
der beiden Pumpen und deren Verrohrung ist symmetrisch.
Folgende Merkmale sind als Varianten verfügbar:
• Schwimmerschalter oder pneumatische Niveauerfassung entsprechend
mit/ohne Schaltgerät
• Pumpe(n) für fäkalienfreies Abwasser KTP 500 oder GTF 1200
• Pumpe(n) für fäkalienhaltiges Abwasser STZ 1000 (keine ATEX-Eignung)
• Einbautiefen T1, T2, T3
Funktionskomponenten
PosNr. 1 Funktionskomponenten
(1) Eine bzw. zwei Schmutzwasserpumpen
(2) Schachtsystem LW 600
(3) Zulaufrohr (DN 100 bei Pumpentyp KTP 500/
DN 150 bei Pumpentyp GTF 1200)
(4) Anschluss Entlüftungsönung (DN 100)
(5) Abdeckung
(6) teleskopisches Aufsatzstück
(7) Anschluss Kabelleerrohr (DN 100)
(8) Rückschlagklappe(n)
(9) Anschlussstutzen für Druckleitung (DN 32)
(10) Niveauerfassung (hier Tauchglocke abgebildet)
4
7
9
3
1
8
10
2
6
5
Abb. [1]
800-1250
395
806
986
100
482
1300-1750
395
806
986
894
1800-2250
395
806
986
1394
370 370 370
100
100
T1
112,5
T2 T3
524,5
1024,5
Abb. [2] zeigt Art. Nr. 825811B Abb. [3] zeigt Art. Nr. 825821B Abb. [4] zeigt Art. Nr. 825831B

Einbau- und Bedienungsanleitung 9 328-198
800-1250
395
806
986
100
482
1300-1750
395
806
986
894
1800-2250
395
806
986
1394
370 370 370
100
100
T1
112,5
T2 T3
524,5
1024,5
Abb. [2] zeigt Art. Nr. 825811B Abb. [3] zeigt Art. Nr. 825821B Abb. [4] zeigt Art. Nr. 825831B

Einbau- und Bedienungsanleitung10 328-198
2.5 Maße und Gewichte
KTP 500 Pumpe mit Schwimmerschalter Pumpe für Schaltgerät 2 Pumpen für Schaltgerät
Einbautiefe
T in mm
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
T1 800 - 1250 825 810 B, D 123, 148 825 811 B, D 126, 151 824 811 B, D 130, 155
T2 1300 - 1750 825 820 B, D 129, 155 825 821 B, D 131, 156 824 821 B, D 133, 158
T3 1800 - 2250 825 830 B, D 136, 161 825 831 B, D 138, 163 824 831 B, D 141, 166
GTF 1200 Pumpe mit Schwimmerschalter Pumpe für Schaltgerät 2 Pumpen für Schaltgerät
Einbautiefe
T in mm
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
T1 800 - 1250 827 810 B, D 127, 152 827 811 B, D 130, 155 826 811 B, D 130, 155
T2 1300 - 1750 827 820 B, D 142. 159 827 821 B, D 130, 155 826 821 B, D 139, 160
T3 1800 - 2250 827 830 B, D 140, 165 827 831 B, D 142, 167 826 831 B, D 142, 167
STZ 1000 Pumpe mit Schwimmerschalter Pumpe für Schaltgerät 2 Pumpen für Schaltgerät
Einbautiefe
T in mm
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
Art. Nr.
Klasse A/B, D
Gewicht (kg*)
A/B, D
T1 800 - 1250 827 710 B, D 127, 152 827 711 B, D 130, 155 826 711 B, D 130, 155
T2 1300 - 1750 827 720 B, D 142. 159 827 721 B, D 130, 155 826 721 B, D 139, 160
T3 1800 - 2250 827 730 B, D 140, 165 827 731 B, D 142, 167 826 731 B, D 142, 167
*Gewicht ohne Schaltgerät

Einbau- und Bedienungsanleitung 11 328-198
3. Technische Daten
Angabe\Pumpenart KTP 500 GTF 1200 STZ 1000
Gewicht 7 kg 10 kg 10 kg
Leistung P1 / P2 500 W / 320 W 1400 W /840 W 1200 W / 690 W
Drehzahl 2800 min 2650 min 2800 min
Betriebsspannung 230 V; 50 Hz 230 V; 50 Hz 230 V; 50 Hz
Nennstrom 2,2 A 6,2 A 5,2 A
Förderleistung max. 8,5 m3/h 15.5 m3/h 11,5 m/h
Förderhöhe max. 8 m 9 m 10 m
Max. Temperatur
Fördermedium
35°C 35°C 35°C
Schutzart IP68 (36h 3m WS) IP68 (36h 3m WS) IP68 (36h 3m WS)
Schutzklasse I I I
Motorschutz integriert integriert integriert
Anschlusstyp Schuko/Schaltgerät Schuko/Schaltgerät Schuko/Schaltgerät
empfohlene Sicherung
C16 A
einpolig
C16 A
einpolig
C16 A
einpolig
Betriebsart S1 S3 - 50 % S3 - 50 %

Einbau- und Bedienungsanleitung12 328-198
Rohranschlüsse
KTP 500 GTF 1200 /STZ 1000
Zulauf [DN] 100 150
Anschluss Druckleitung
[DN]
32 32
Kabelleerrohr [DN] 100 100
Entlüftung [DN] 100 100
Nutzvolumina
Mono Anlage mit
Schwimmerschalter KTP 500 GTF 1200/STZ 1000
Nutzvolumen [l]
T1/T2/T3
25 30
Einschaltniveau [mm] 130 170
Ausschaltniveau [mm] 80 80
Mono/Duo Anlage mit
SDS-Schaltgerät
KTP 500 GTF 1200/STZ 1000
Mono Duo Mono Duo
Nutzvolumen [l]
T1/T2/T3
40 40 40 40
Einschaltniveau [mm] 185 185/200 185 185/200
Alarmniveau [mm] 225 225 225 225
Ausschaltniveau [mm] 145 145/160 145 145/160
1
2
3
4
5
6
7
8
9
246810 12 14
GTF 1200
Q
[m3/h
]
H
[
m
]

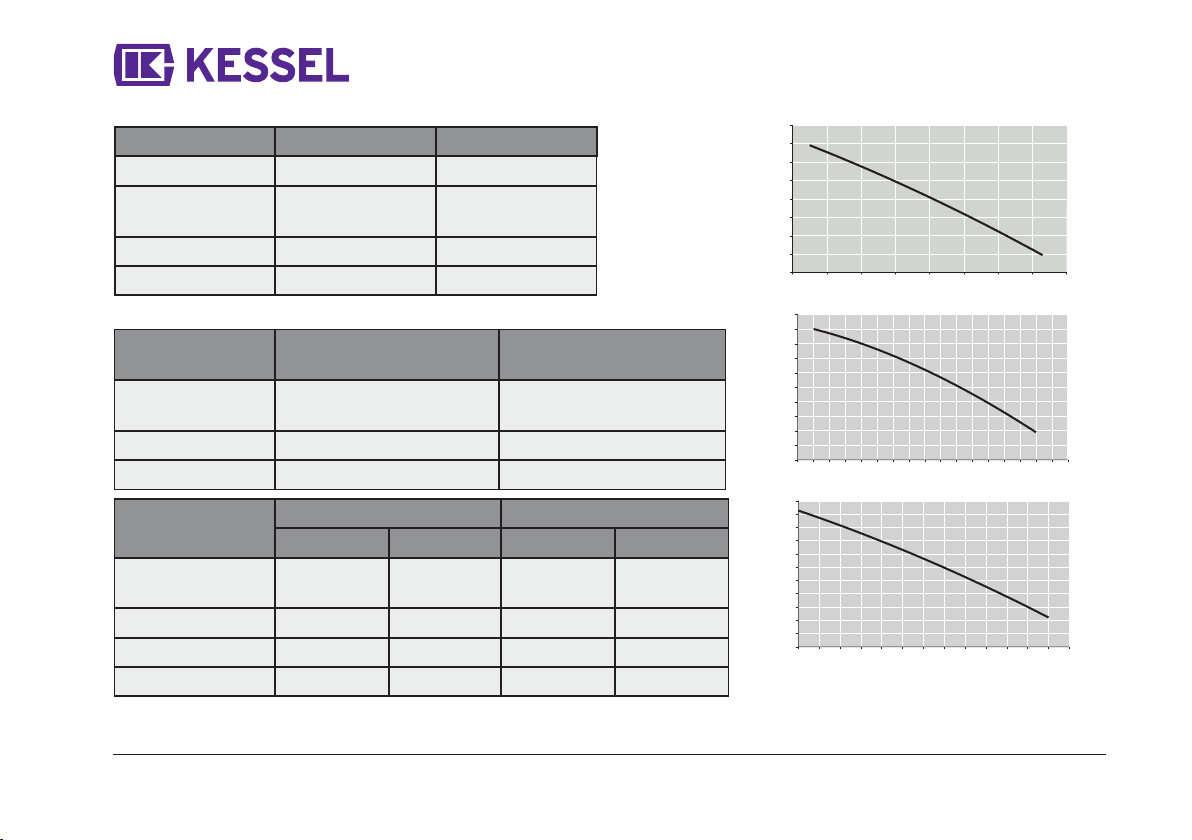

Abb. [5] Pumpenkennlinien
0,0
1,0
2,0
3,0
4,0
5,0
6,0
7,0
8,0
0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0
1
2
3
4
5
7
6
12 3 45 6 7
KTP 500
H
[m]
Q
[m
3
/h]
1
2
3
4
5
6
7
8
9
10
21 43 65 87 9 10 11
STZ 1000
Q
[m
3
/h]
H
[
m
]

Einbau- und Bedienungsanleitung 13 328-198
4. Montage
VORSICHT! Statik für Verkehrssicherheit beachten.
Schachtverbau für Lastklasse D kann eine Lastverteilungsplatte,
Beton: 0,18m x 2,3m x 2,3m (Stärke x Höhe x Breite) erforderlich
machen.
▶Erforderliche Lastklasse und Statik gemäß Umgebung/Nutzungsbedingungen
ermitteln.
▶Standardstraßenaufbau gemäß Richtlinien für Anlage von Straßen einhalten.
4.1 Bodenaushub
1Eignung von Produkt(-variante) für Umgebungsbedingungen (➲ Kap. „2.3
Bestimmungsgemäße Verwendung“) und Einbautiefe (➲„2.4 Produktbe-
schreibung“) sicherstellen.
 Böschungswinkel β nach DIN 4124 festlegen.
 Baugrube ausheben, am Fuß mind mind. 50 cm umlaufenden.
 Untergrund (Sauberkeitsschicht von 30 cm) verdichten und plan nivellieren.
4.2 Schachteinbau
 Schacht einsetzen und waagrecht ausrichten.
 Bei Bedarf Schacht mit Magerbeton vertikal fixieren.
 Bei Grundwasser den Schacht mit Beton gegen Auftrieb sichern.
 Verbleibenden Zwischenraum( ➲ Abb. [6]) abschnittsweise mit 0/16 Füll-
material verfüllen. Nach 30 cm jeweils auf Dpr = 97% verdichten, bis Höhe
Bodenkante oder Standard-Straßenaufbau.
Abb. [6] Bodenaushub
30cm
30cm
30cm
30cm
30cm
30cm
30cm
50cm
β

Einbau- und Bedienungsanleitung14 328-198
4.3 Rohranschluss (➲Abb. [1] auf Seite 8)
 Zulaufleitung anschließen (Gefälle beachten, ggf. Doppelmuffe verwenden).
 Kabelleerrohr einführen.
 Entlüftungsleitung einführen (Leitung über Dach führen)
4.4 Teleskopisches Aufsatzstück montieren
 Teleskopisches Aufsatzstück probeweise aufsetzen (➲Abb. [7]).
 Aufsatzstück entsprechend Bodenniveau anpassen (bei Aufliegen auf Kabel-
leerrohr entsprechend kürzen, z. B. mit Stichsäge). ➊
 Abdeckung mit passender Lastklasse aufsetzen.
 Bei Kunststoff-Abdeckungen fixieren um Kinder/Verkehrssicherheit zu gewähr-
leisten. ➋

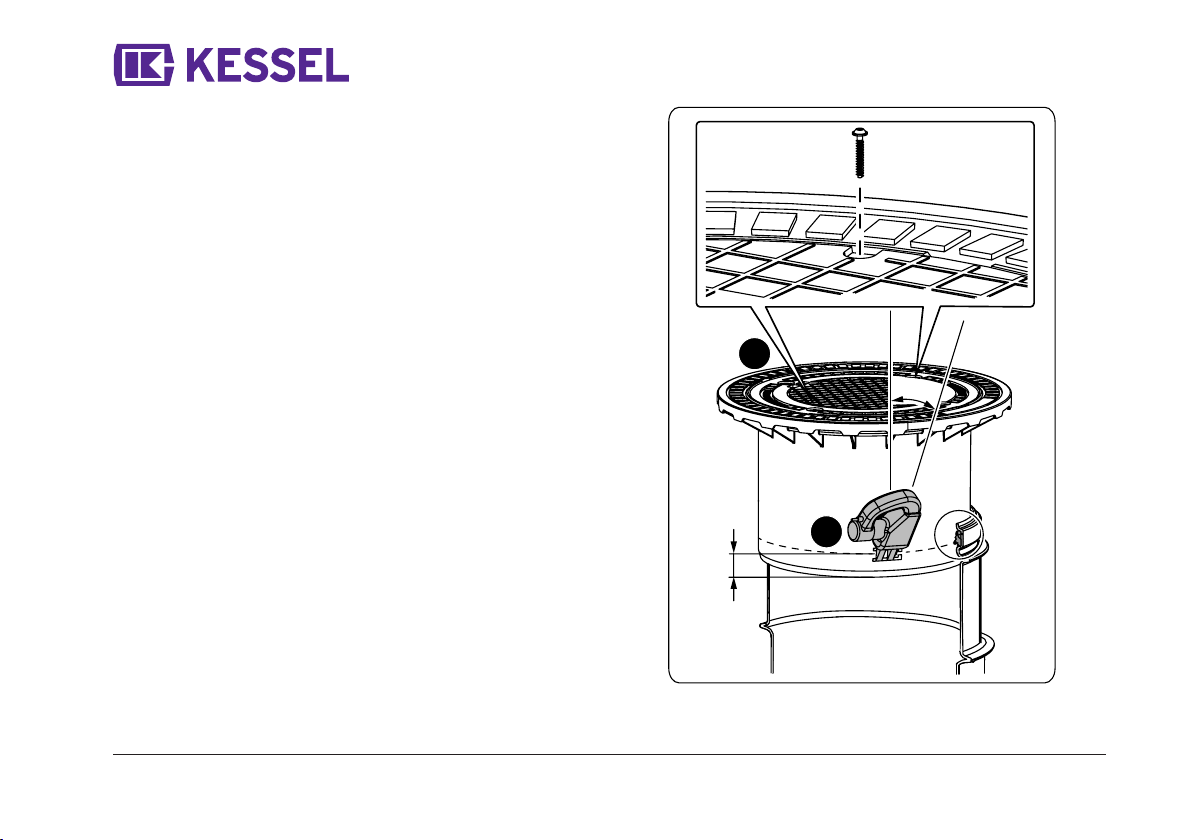

Abb. [7]
min.
40
2x
15°
2
1

Einbau- und Bedienungsanleitung 15 328-198
4.5 Pumpe und Steigleitung anschließen ( ➲ Abb. [8])
 Anschlussstutzen mit Dichtung auf Pumpe montieren. 
 Steigleitung inkl. Schlauchverbindung auf Stutzen aufschieben. 
 Pumpe inkl. Steigleitung am Haltegriff in den Schacht hineinlassen. 
 Verriegelungshebel schließen.
 ggf. Höhe der Steigleitung anpassen:
 Schlauchschelle lockern.
 Rückflussverhinderer (horizontale Leitung) waagrecht ausrichten.
(Fehlerhafter Verbau beeinträchtigt die Leistung des Rückflussver-
hinderers und führt zu erhöhtem Verschleiß).
 Schlauchschelle festziehen.
 Netzanschlussleitung der Pumpe durch Kabelleerrohr ziehen.
Abb. [8]
2
1
3

Einbau- und Bedienungsanleitung16 328-198
4.6 Niveauerfassung montieren ( ➲ Abb. [9] ).
LAnlagen deren Pumpensteuerung mittels Schwimmerschalter ausgeführt ist,
verfügen über keine Schaltgeräte und keine Alarmsonde. In diesem Fall Hand-
lungsschritte welche das Wort „Schaltgerät“ oder „Sonde“ enthalten, ignorieren.
 Alarmsonde an folgende Position montieren ➊:
 T1 - Schutzrohr an waagrechte Halterung einclipsen.
 T2/T3 - Schutzrohr an Steigleitung einclipsen.
 Alarmsonde in Schutzrohr einschrauben, Leitung durch Kabelleer-
rohr führen.
 Niveauerfassung montieren. ➋Anbindungslängen der Tauchglocke
beachten. ➲ Abb. [9]
 Druckschlauch stetig steigend verlegen um die Ansammlung von Kondensat-
wasser zu vermeiden.
 Leitung(en) für Niveauerfassung durch Kabelleerohr ziehen.
 Kabelleerrohr Luft- und Wasserdicht abdichten.
4.7 Schaltgerät
 Schaltgerät, wenn vorhanden, gemäß Anleitung des Schaltgerätes anbringen
und anschließen.
✓Montage der Anlage ist abgeschlossen
T1 T2/3
11
2
Abb. [9]

Einbau- und Bedienungsanleitung 17 328-198
5. Inbetriebnahme
Für die Inbetriebnahme von Hebeanlagen ist die EN 12056-4 zu beachten.
5.1 Prüfung der Anlage
LBei Schwarzwasserbetrieb darf die Pumpe nur so eingesetzt werden, dass kein
Lufteintritt ins Pumpengehäuse möglich ist. Der Lauf der Pumpen ohne Wasser
führt zu erhöhtem Verschleiß und möglicher Funkenbildung.
Vor Inbetriebnahme sind folgende Punkte zu prüfen:
• Korrekter Einbau der Pumpe
• Fixierung aller entnehmbaren Bauteile
• Dichtheit der Anlage
• Netzspannung (max. Abweichung ± 10 %)
• Dichte des Fördermediums ϱ = 1,1 kg/l
(bei höheren Werten ist Rückfrage im Werk erforderlich)
• Korrekter Sitz der Elemente zur Niveauerfassung
5.2 Inbetriebnahme der Anlage
LDurch Herstellen des Netzanschlusses wird die Anlage in Betriebsbereitschaft
versetzt.
 Bei Anlagen mit Schaltgerät die Einbau- und Bedienungsanleitung des Schalt-
gerätes beachten.
 Bei Anlagen ohne Schaltgerät Netzstecker in Steckdose stecken.
✓Anlage ist betriebsbereit.

Einbau- und Bedienungsanleitung18 328-198
6. Wartung
LBei der Wartung ist die EN 12056 zu beachten.
6.1 Wartungsintervall
Die Wartung muss gemäß Normvorgabe in folgenden Zeitabständen erfolgen:
• 1/4-jährlich bei Anlagen in Gewerbebetrieben
• 1/2-jährlich bei Anlagen in Mehrfamilienhäusern
• jährlich bei Anlagen in Einfamilienhäusern
Sichtkontrolle: Die Anlage ist monatlich vom Betreiber durch Beobachtung von
zwei Schaltspielen auf Betriebsfähigkeit und Dichtheit zu überprüfen.
6.2 Funktionsprüfung/Reinigung
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponenten während den
Arbeiten von der Spannungsversorgung getrennt sind.
Pumpe und Druckleitung warten:
 Verriegelungshebel öffnen. ➊
 Druckleitung komplett mit Pumpe am Griff herausziehen ➋.
 Pumpenteile auf Verformung und Ablagerungen prüfen, ggf. KESSEL-Service
kontaktieren.
 Leichtgängigkeit der beweglichen Teile sicherstellen.
 Alarmsonde herausziehen. ➌Schutzrohr abklipsen ggf. beides in
Wasserbad reinigen.
 Tauchglocke herausziehen und mit Wasser reinigen. ➍
 Sichtprüfung der Armaturenkomponenten durchführen.
2
3
4
1
Abb. [10]

Einbau- und Bedienungsanleitung 19 328-198
Rückschlagklappe warten
 Rasthebel der Rückschlagklappe betätigen. ➊
 Anschluss mit Rückstauklappe wegziehen. ➋VORSICHT! angestautes
Abwasser läuft aus!
 Anschluss mit Rückstauklappe in Wasserbad reinigen.
 Beweglichkeit der Rückschlagklappe sicherstellen.
 Schachtsystem auf starke Verunreinigungen prüfen, falls erforderlich
reinigen. Spitze Geräte sind nicht geeignet.
Elektrischer Komponenten überprüfen:
 Anschlussleitungen auf mechanische Schäden prüfen.
 Isolationsmessung der Pumpe durchführen.
5
6
1
2
Abb. [11]

Einbau- und Bedienungsanleitung20 328-198
