Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun-
gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig-
keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns
dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen gerne unsere qualifizierten Servicepartner vor Ort weiter.
Ihren Ansprechpartner finden Sie unter:
www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst mit Dienstleistungen wie Inbetriebnahme, Wartung oder
Generalinspektion in der gesamten DACH-Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung finden Sie unter:
http://www.kessel.de/service/kundenservice.html
Inhalt
1 Hinweise zu dieser Anleitung................................................................................................................................... 3
2 Sicherheit.................................................................................................................................................................. 4
3 Technische Daten..................................................................................................................................................... 7
4 Montage.................................................................................................................................................................... 8
5 Inbetriebnahme......................................................................................................................................................... 14
6 Betrieb....................................................................................................................................................................... 15
7 Wartung.................................................................................................................................................................... 18
8 009-098_DOP_PS_Aqualift S Basic........................................................................................................................ 110
9 009-098_DOC_PS_Aqualift S Basic........................................................................................................................ 111
2 / 116 016-233_01

1 Hinweise zu dieser Anleitung
Folgende Darstellungskonventionen erleichtern die Orientierung:
Darstellung Erläuterung
[1] siehe Abbildung 1
(5) Positionsnummer 5 von nebenstehender Abbildung
... Handlungsschritt in Abbildung
Prüfen, ob Handbetrieb aktiviert wurde. Handlungsvoraussetzung
OK betätigen. Handlungsschritt
Anlage ist betriebsbereit. Handlungsergebnis
siehe "Sicherheit", Seite 4 Querverweis auf Kapitel 2
Fettdruck besonders wichtige oder sicherheitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation (z. B. gilt nur für ATEX-Variante)
Technische Hinweise, die besonders beachtet werden müssen.
Folgende Symbole werden verwendet:
Zeichen Bedeutung
Gerät freischalten!
Gebrauchsanweisung beachten
CE-Kennzeichnung
Warnung Elektrizität
WARNUNG
Warnt vor einer Gefährdung von Personen. Eine Missachtung
dieses Hinweises kann schwerste Verletzungen oder Tod zur Folge haben.
VORSICHT
Warnt vor einer Gefährdung von Personen und Material. Eine Missachtung
dieses Hinweises kann schwere Verletzungen und Materialschäden zur Folge haben.
DE
016-233_01 3 / 116

DE
2 Sicherheit
2.1 Allgemeine Sicherheitshinweise
Bei Installation, Betrieb, Wartung oder Reparatur der Anlage sind die Unfallverhütungsvorschriften, die in Frage kommenden
Normen und Richtlinien, sowie die Vorschriften der örtlichen Energie- und Versorgungsunternehmen zu beachten.
ACHTUNG
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponenten während der Arbeiten von der Spannungsversorgung getrennt
sind.
WARNUNG
Spannungsführende Teile!
Bei Tätigkeiten an elektrischen Leitungen und Anschlüssen Folgendes beachten:
Für alle elektrischen Arbeiten an der Anlage gelten die nationalen Sicherheitsvorschriften.
Die Anlage muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht
mehr als 30mA versorgt werden.
Die Schwimmerschalter und das Schaltgerät stehen unter Spannung und dürfen nicht geöffnet werden.
Sicherstellen, dass sich die Elektrokabel sowie alle anderen elektrischen Anlagenteile in einem einwandfreien Zustand befin-
den. Bei Beschädigung darf die Anlage auf keinen Fall in Betrieb genommen werden, bzw. ist umgehend abzustellen.
WARNUNG
Gefahr durch Überspannung!
Anlage nur in Gebäuden betreiben, in denen ein Überspannungsableiter (z. B. Überspannungsschutzeinrichtung
Typ 2 nach VDE) installiert ist. Störspannung kann elektrische Komponenten stark beschädigen und zu einem
Ausfall der Anlage führen.
VORSICHT
Heiße Oberflächen!
Pumpen können während des Betriebes eine hohe Temperatur entwickeln.
Schutzhandschuhe tragen, oder Pumpe abkühlen lassen.
WARNUNG
Transportrisiko/Eigengewicht der Anlage!
Gewicht der Anlage/Anlagenbestandteile prüfen (siehe "Technische Daten", Seite 7).
Auf richtiges Heben und Arbeitsergonomie achten.
Vorgeschriebene persönliche Schutzausrüstung!
Bei Einbau, Wartung und Entsorgung an der Anlage stets Schutzausrüstung verwenden.
Schutzkleidung
Schutzhandschuhe
Sicherheitsschuhe
Gesichtsschutz
VORSICHT
Pumpen können unerwartet anlaufen.
Vor Wartung oder Reparatur die Anlage ausschalten oder von der Stromversorgung trennen.
Die Pumpe darf niemals trocken oder im Schlürfbetrieb laufen, Freistromrad und Pumpengehäuse müssen
immer bis zur Mindesteintauchtiefe überflutet sein.
Die Pumpe darf nicht benutzt werden, wenn sich Personen im Wasser aufhalten oder die Druckleitung nicht
angeschlossen ist.
Die Pumpe baut einen Förderdruck/Überdruck auf.
Betriebs- und Wartungsanleitungen müssen am Produkt verfügbar gehalten werden.
4 / 116 016-233_01

2.2 Personal - Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsverordnung und die Gefahrstoffverordnung oder
nationale Entsprechungen.
Der Betreiber der Anlage ist dazu verpflichtet:
eine Gefährdungsbeurteilung zu erstellen,
entsprechende Gefährdungszonen zu ermitteln und auszuweisen,
Sicherheitsunterweisungen durchzuführen,
gegen die Benutzung durch Unbefugte zu sichern.
Person 1) freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung,
Batterietausch
Sachkundiger (kennt, ver-
steht Betriebsanweisung)
Entleerung, Reinigung
(innen), Funktionskon-
trolle, Konfiguration
des Schaltgerätes
Fachkundiger (Fachhandwer-
ker, nach Einbauanweisung
und Ausführungsnormen)
Einbau, Tausch, War-
tung von Komponen-
ten, Inbetriebnahme
Elektrofachkraft VDE 0105
(nach Vorschriften für elektr.
Sicherheit, oder nach natio-
nalen Entsprechungen)
Arbeiten an elektri-
scher Installation
1) Bedienung und Montage dürfen nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.
2.3 Bestimmungsgemäße Verwendung
Die Anlage darf nur zum Abpumpen von haushaltsüblichem fäkalienfreiem Abwasser, nicht jedoch von brennbaren bzw.
explosiven Flüssigkeiten oder Lösungsmitteln verwendet werden.
WARNUNG
Ein Einsatz der Anlage in explosionsgefährdeter Atmosphäre (ATEX) ist nicht zulässig.
Die Anlage ist zur Entsorgung von Schmutzwasser unterhalb der Rückstauebene und zum Einbau im Erd-/Grünbereich
geeignet. Die Anlage ist nicht geeignet für den Einbau im Grundwasser.
Regionale Einleitbestimmungen der Kommune beachten, oftmals sind u. a. maximale Abwassertemperaturen vorgeschrie-
ben (z. B. 35°C).
Alle nicht durch eine ausdrückliche und schriftliche Erlaubnis des Herstellers erfolgten Um- oder Anbauten, Verwendungen
von nicht originalen Ersatzteilen und Reparaturen durch nicht durch den Hersteller autorisierten Betriebe oder Personen füh-
ren zum Verlust der Gewährleistung.
DE
016-233_01 5 / 116

DE
2.4 Produktbeschreibung
Die Anlage ist zum Einbau ins Erdreich, in den mitgelieferten
Schacht, außerhalb von Gebäuden vorgesehen. Die Anlage
wird für die Bestückung mit einer oder zwei Pumpen (Mono/
Duo) hergestellt. Der Aufbau der beiden Pumpen und deren
Verrohrung ist symmetrisch.
Ausführungen:
Mono Tronic (mit Schaltgerät)
Duo Tronic (mit Schaltgerät)
Optionales Zubehör
Verlängerungsstück (Art.-Nr. 829100) zum vertieften Ein-
bau.
Absperrschieber, zum Absperren der Druckleitung.
Art.-Nr. 829200 (Mono), Art.-Nr. 829250 (Tronic)
Mono Tronic / Duo Tronic

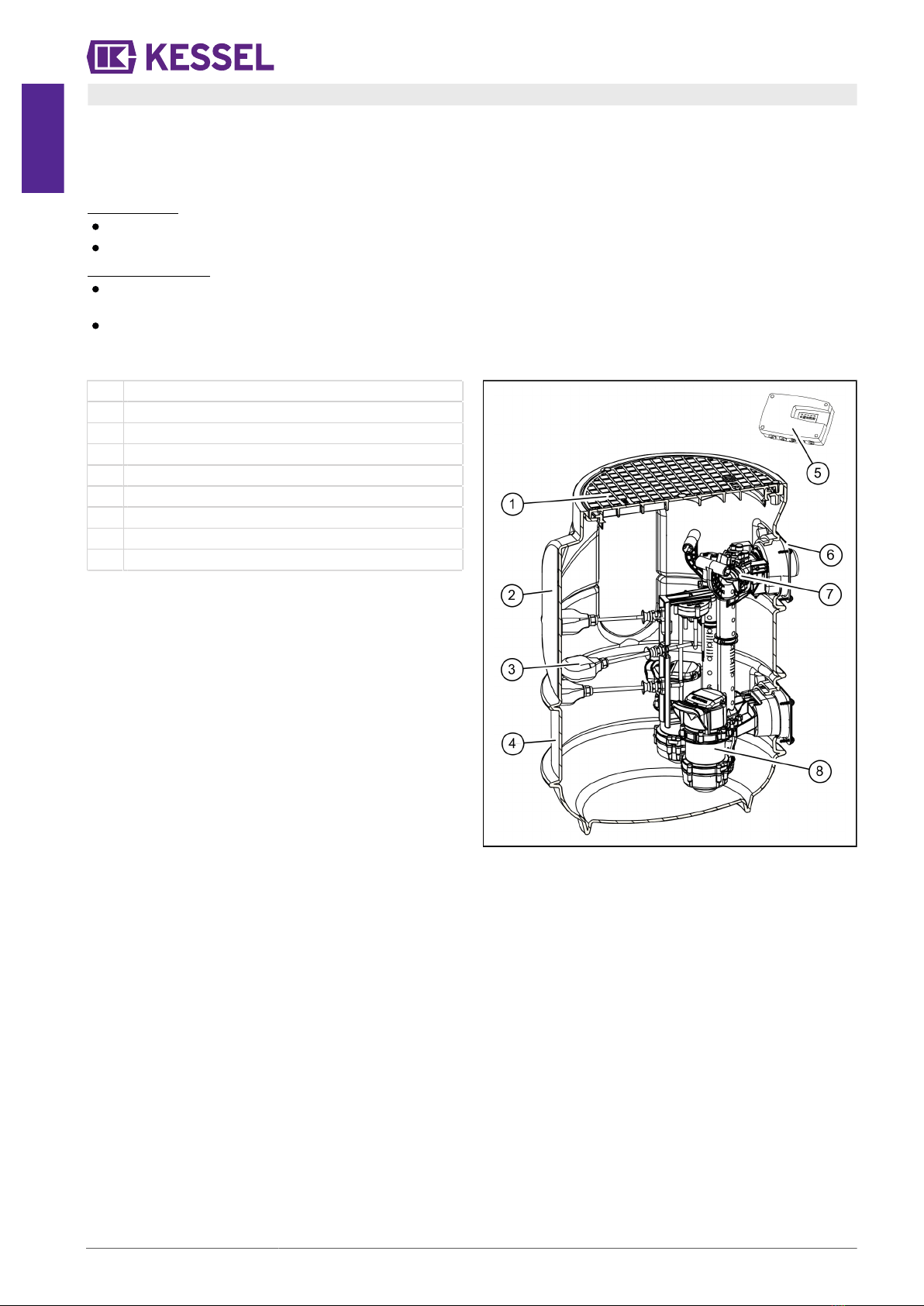

(1) Abdeckplatte
(2) Anbohrflächen für Zulauf, Kabelleerrohr, Entlüftung
(3) Niveauerfassung mit Schwimmerschalter
(4) Behälter
(5) Schaltgerät
(6) Anschlussstutzen für Druckleitung (DN 50)
(7) Rückflussverhinderer
(8) Schmutzwasserpumpe
(9) Schmutzwasserpumpe (Duo)
6 / 116 016-233_01

3 Technische Daten
Technische Daten der Pumpen
Angabe /
Pumpenart GTF 600 GTF 1250
Gewicht 6 kg 10 kg
Leistung P1 / P2 650W / 400 W 1,3 kW / 0,8 kW
Drehzahl 2750 min-1 2700 min-1
Betriebsspannung 230 V; 50 Hz 230 V; 50 Hz
Nennstrom
(je Pumpe)
2,9 A 5,4 A
Förderleistung max. 12 m³/h 20 m³/h
Förderhöhe max. 8 m 10 m
Max. Temperatur
Fördermedium 35°C 35°C
Schutzart IP68 (3m) IP68 (3m)
Schutzklasse I I
Betriebsart S1 S3 (50%)
Motorschutz integriert integriert
empfohlene
Sicherung
(Mono)
empfohlene
Sicherung (Duo)
C16 A
C16 A
C16 A
C16 A
Fehler-
strom-Schutzein-
richtung (RCD)
30 mA 30 mA
Behälter
Angaben Werte
Gewicht 16 kg
Zulauf [DN] 100 / 150
muss vor Ort gebohrt werden
Druckanschluss [DN] 50 (d=63 mm) für PVC
Kabelleerrohr muss vor Ort gebohrt werden
muss vor Ort gebohrt werden
Be-/Entlüftung muss vor Ort gebohrt werden
Höhe 830 mm
Außendurchmesser 600 mm
Abdeckplatte / Ausführung begehbar bis 300 kg
Nutzvolumen 60 l
DE
016-233_01 7 / 116

DE
4 Montage

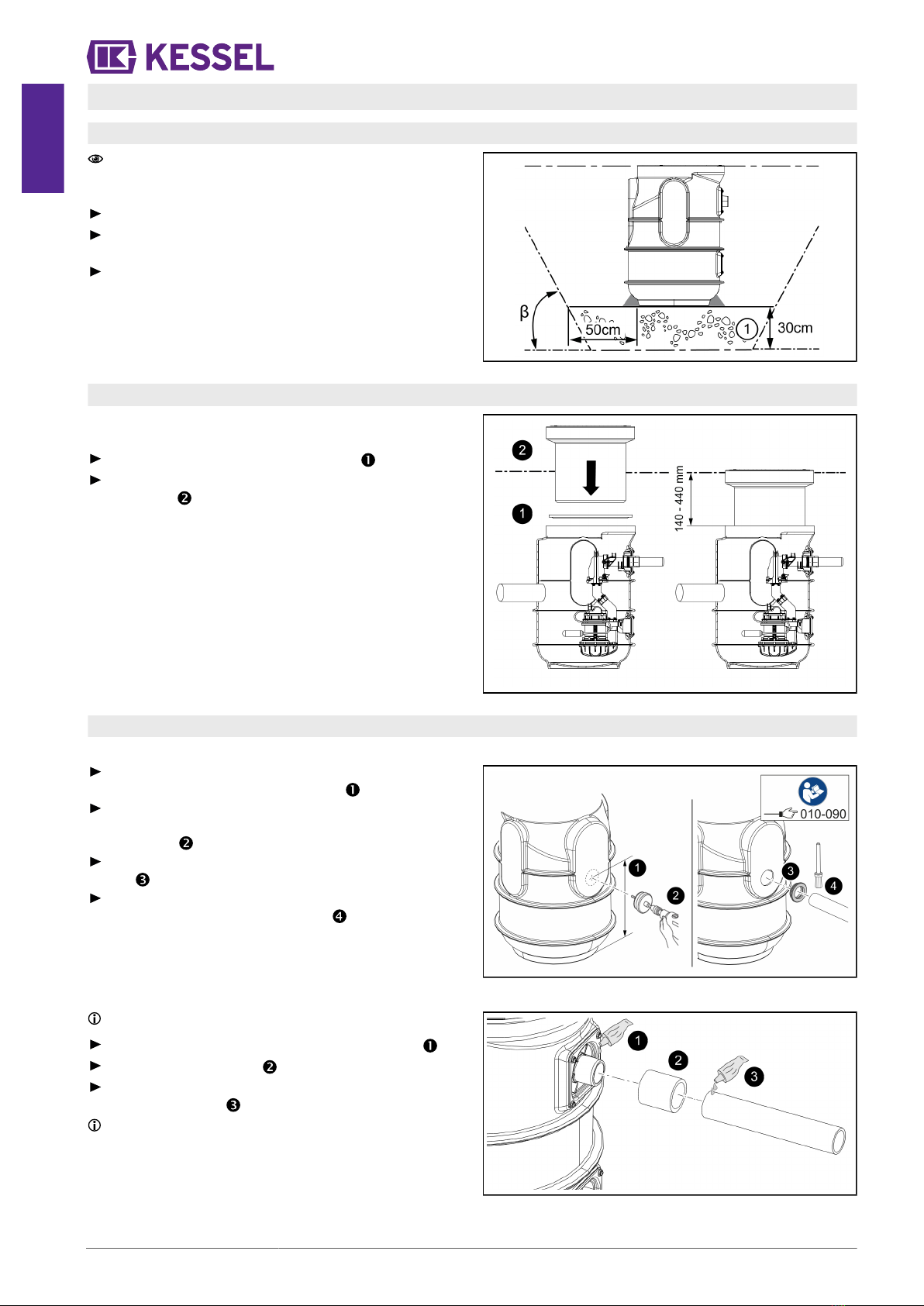

4.1 Bodenaushub und Platzierung der Anlage
Eignung von Produkt(-variante) für Umgebungsbedin-
gungen (siehe "Bestimmungsgemäße Verwendung") und
Einbautiefe (siehe "Produktbeschreibung") sicherstellen.
Böschungswinkel β (ca. 60°) festlegen.
Baugrube ausheben, dabei am Fuß mind. 50 cm umlau-
fenden Untergrund sicherstellen.
Baugrube mit einer Sauberkeitsschicht(1) von 30 cm ver-
dichten und plan nivellieren.
4.2 Vertiefter Einbau
Für größere Einbautiefen kann optional das Verlängerungs-
stück Art.-Nr. 829100 verwendet werden.
Dichtung lagerichtig in Schacht einlegen.
Verlängerungsstück in Schacht stecken und bodeneben
ausrichten.
4.3 Rohranschlüsse
Zulauf- / Entlüftungsleitung anschließen
Position für Rohranschlüsse bestimmen. Nur an planen,
hierfür vorgesehenen Flächen bohren.
Bohrer mit passender Sägeglocke (Art.-Nr. 500101) aus-
wählen. Bohrung gemäß der Anleitung der Sägeglocke
ausführen.
Entsprechende Dichtungen für Rohrdurchführung einset-
zen.
Zulauf-/ Entlüftungsleitung einfetten und durch Dichtun-
gen für Rohrdurchführung schieben.
Druckanschluss herstellen
Klebeflächen vorher reinigen.
PVC-Kleber an Druckanschlussstutzen aufbringen.
Klebemuffe aufschieben.
PVC-Kleber an Druckleitung aufbringen und in Klebe-
muffe einschieben.
Verarbeitungsrichtlinien und Trocknungszeit des Klebers
beachten!
8 / 116 016-233_01

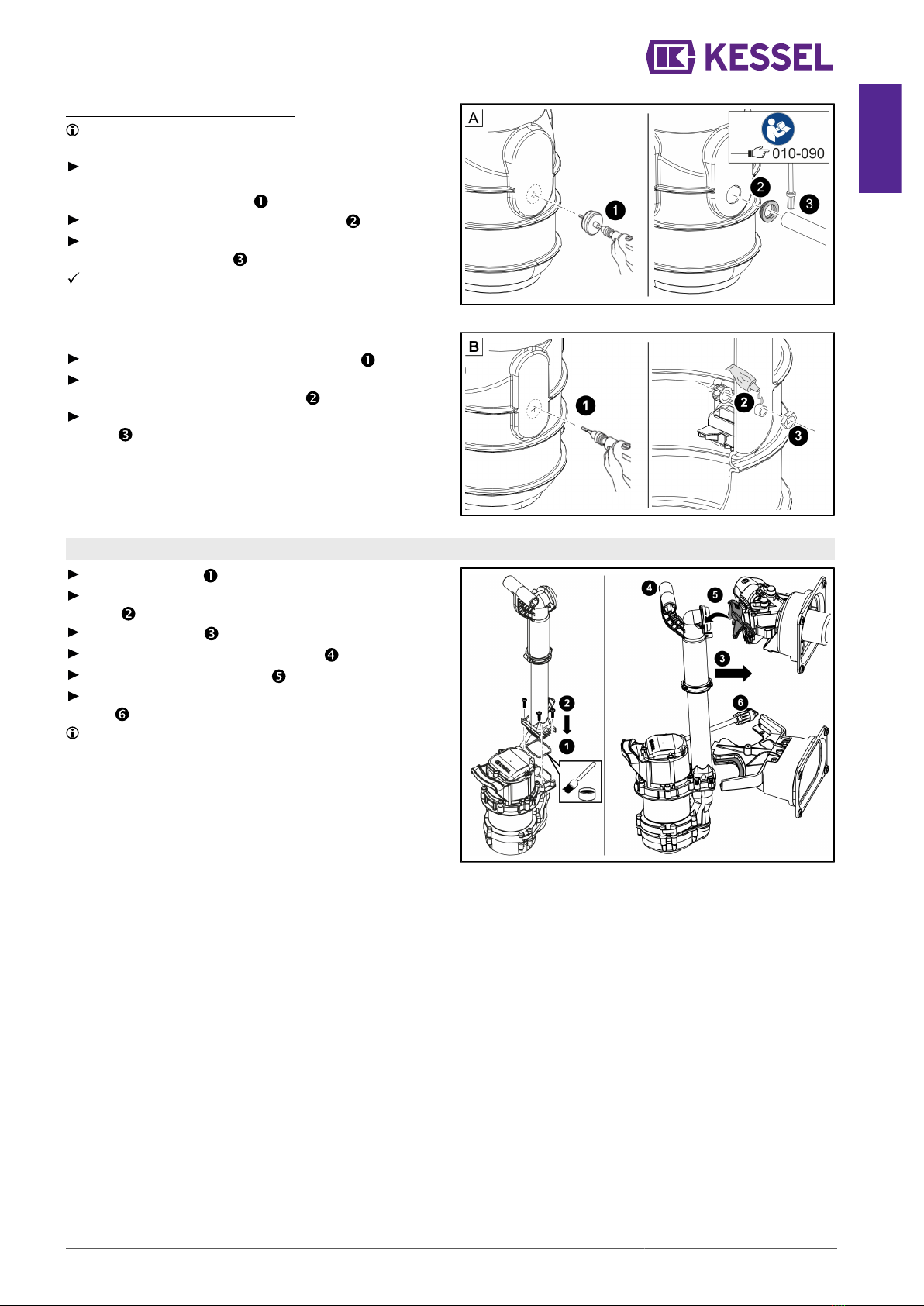

Kabeldurchführung herstellen
Anschluss Kabelleerrohr (Variante A)
Das Kabelleerrohr ist mit maximal 45°-Bögen auszu-
führen.
Bohrer mit passender Sägeglocke (Art.-Nr. 500101) aus-
wählen. Bohrung für Kabelleerrohr gemäß der Anleitung
der Sägeglocke ausführen.
Dichtung für Rohrdurchführung einsetzen.
Kabelleerrohr einfetten und durch Dichtung für Rohr-
durchführung schieben.
Kabel / Stecker können durch das Kabelleerrohr geführt
werden.
... oder
Kabelverschraubung (Variante B)
Loch für Kabelverschraubung (M16) bohren.
Kabelverschraubung in Schacht einstecken, verschrau-
ben und mit PVC-Kleber verkleben.
Kabel durch Kabelverschraubung führen und festklem-
men.
4.4 Pumpe montieren und einbauen
Dichtung einfetten.
Armatur auf Pumpe montieren und mit Schrauben befes-
tigen.
Pumpe einhängen.
Pumpe am Druckabgang anschließen.
Einhandverschluss arretieren.
Kabel durch Kabelleerrohr führen und elektrisch anschlie-
ßen.
Ausreichend Kabellänge zum Demontieren der Pumpe
bei der Wartung vorhalten.
DE
016-233_01 9 / 116

DE

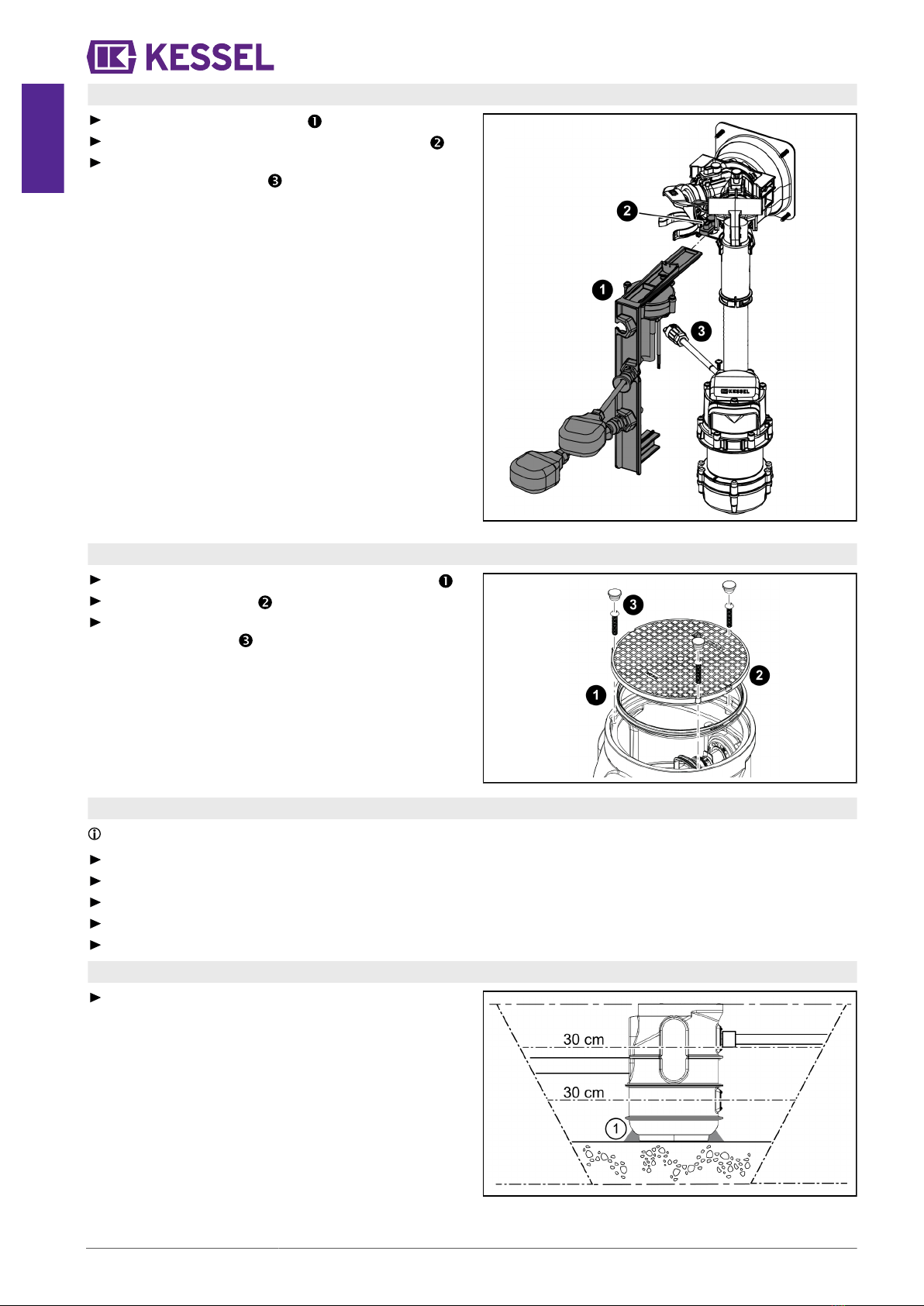

4.5 Schwimmerhalterung montieren (Tronic)
Schwimmerhalterung einsetzen.
Schwimmerhalterung mit Drehverschluss arretieren.
Elektroanschlüsse am Schaltgerät vornehmen (siehe
"Elektrischer Anschluss").
4.6 Abdeckplatte montieren
Dichtung lagerichtig in Schacht einlegen, dann fetten.
Abdeckplatte aufsetzen.
3 Schrauben festziehen, Korrosionsschutz auf Schrau-
benköpfe aufsetzen.
4.7 Dichtheitsprüfung
Sicherstellen, dass die Anlage stromlos, sauber und frei von Bauschutt ist.
Dem Behälter klares Wasser zuführen, bis die Oberkante des Behälters (nicht des Verlängerungsstückes) erreicht ist.
Prüfen, ob an Zuläufen, Kabelleerrohr und ggf. Entlüftungsleitung Feuchtigkeit austritt.
Wasser abpumpen.
Bei Feuchtigkeitsaustritt die Ursache beseitigen.
Sicherstellen, dass keine Feuchtigkeit austreten kann.
4.8 Baugrube verfüllen
Grube mit geeignetem Füllmaterial (Bruchschotter mit
0/16er Körnung, 50 cm umlaufend) auffüllen, dabei alle
30 cm das Füllmaterial fachgerecht auf Dpr ≥ 95% ver-
dichten (z. B. mit einer Rüttelplatte).
Zur sauberen Fixierung das Bodenteil mit Magerbeton
umhüllen (siehe Magerbetonkeil(1) in der Abbildung).
10 / 116 016-233_01

4.9 Schaltgerät (Tronic)
4.9.1 Schaltgerät montieren

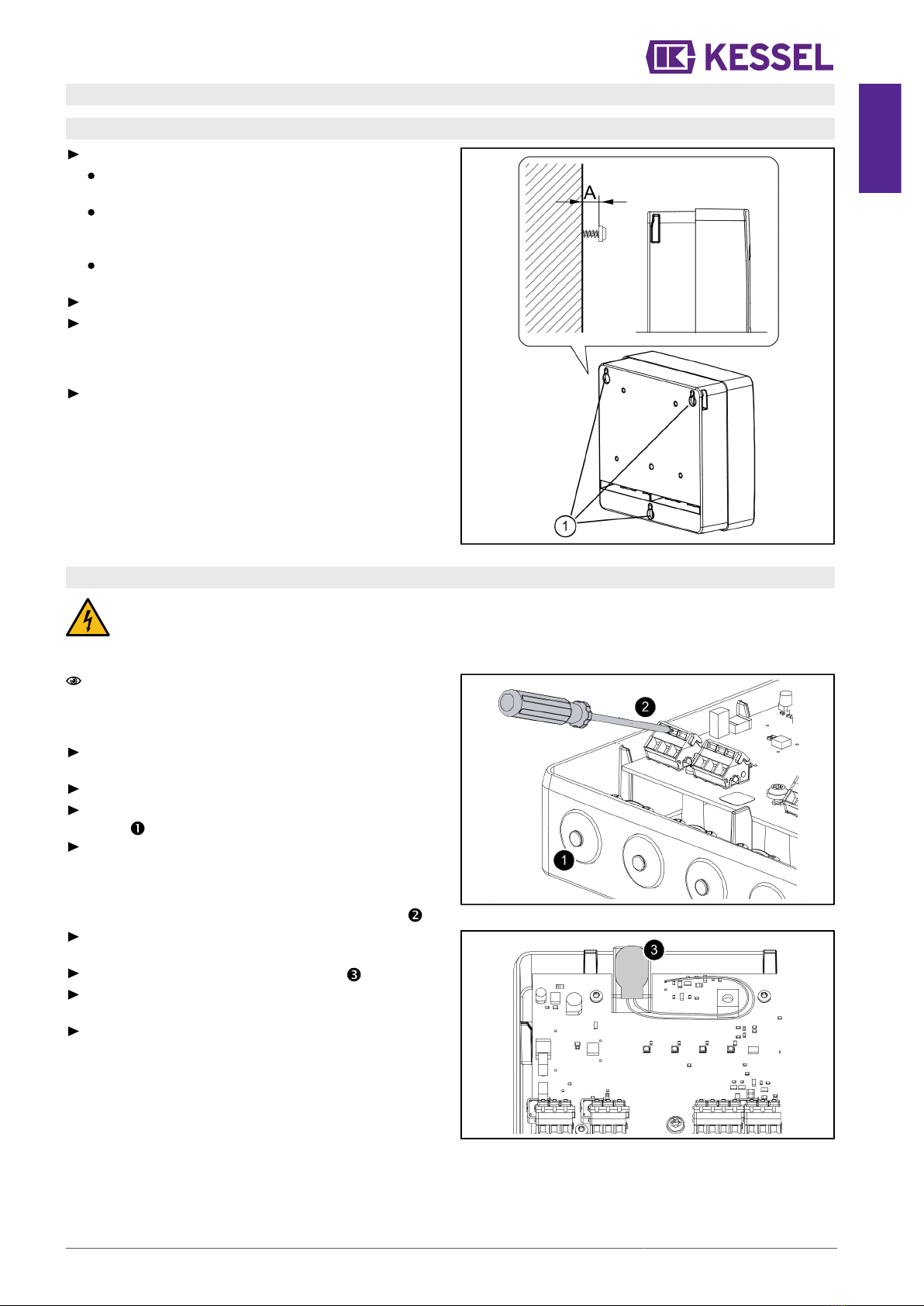

Montageposition wählen, dabei Folgendes sicherstellen:
Eine Schutzkontaktsteckdose befindet sich in unmittel-
barer Nähe zum Schaltgerät.
Die Anschlusskabel von Abwasserpumpe und
Schwimmerschalter können fachgerecht installiert und
bis zum Schaltgerät geführt werden.
Das Schaltgerät kann sicher und ausreichend befestigt
werden.
Gehäusedeckel abschrauben.
Alle drei Befestigungsschrauben montieren (Bohrscha-
blone im Lieferumfang enthalten). Dabei sicherstellen,
dass der Abstand (A) zwischen den Schraubenköpfen
und der Befestigungsfläche ca. 3 bis 4 mm beträgt.
Schaltgerät an den drei Befestigungsschrauben einhän-
gen und leicht nach unten drücken. (1)
4.9.2 Elektrischer Anschluss
GEFAHR
Gefahr durch falsch dimensionierte Anschlussleitungen.
Die Anlage ist auschließlich für den Betrieb mit den mitgelieferten Anschlussleitungen (oder gleichwertig) vorgese-
hen. Im Zweifelsfall mit Hersteller / Lieferant Rücksprache halten.
Die Anschlusskabel sicher vom Anlagenbehälter zum
Schaltgerät verlegen (z.B. Kabelleerrohr). Ausreichend
Kabellänge für die Wartung der elektrischen Komponen-
ten vorhalten.
Adernendhülsen (Länge 8 mm) an den Kabelenden
anbringen.
Gehäusedeckel abschrauben und entfernen.
Anschlusskabel durch entsprechende Kabeldurchführung
führen.
Anschlusskabel gemäß Anschlussplan an den Klemm-
leisten befestigen.
Dazu mit einem geeigneten Schraubendreher die jewei-
lige Kabelklemme gegen den Federdruck hinunterge-
drückt halten, bis das Kabelende hineingesteckt ist .
Zugentlastungen für alle Anschlusskabel befestigen,
Anzugsdrehmoment 0,5 Nm.
Batteriestecker an der Batterie anstecken.
Kabel der Batterie so verlegen, dass die LEDs nicht ver-
deckt oder eingeklemmt werden.
Gehäusedeckel aufsetzen und befestigen, Anzugsdreh-
moment der Schrauben 1,2 Nm.
DE
016-233_01 11 / 116

DE
Anschlussplan (Mono)
(1) Netzanschluss
(A) Braun (C) Grün/
Gelb
(B) Blau
(2) Abwasserpumpe
(D) Grün/
Gelb
(F) Braun
(E) Blau
(3) Schwimmerschalter
(K) Gelb (O) Grau
(L) Weiß (P) Grün
(M) Rosa (Q) Nicht
belegt
(N) Braun
(4) Alarm
(T) Anschluss für
externen Fern-
signalgeber/
potentialfreien
Kontakt (optio-
nal nachrüstbar
Art.Nr. 80074)
(U) Anschluss für
externen Fern-
signalgeber/
potentialfreien
Kontakt (optio-
nal nachrüstbar
Art.Nr. 80074)
Anschlussplan (Duo Tronic)
(1) Netzanschluss
(A) Braun (C) Grün/
Gelb
(B) Blau
(3) Abwasserpumpe (Duo)
(G) Grün/Gelb (J) Braun
(H) Blau
(2) Abwasserpumpe
(D) Grün/
Gelb
(F) Braun
(E) Blau
(5) Alarm
(T) Anschluss für
externen Fern-
signalgeber/
potentialfreien
Kontakt (optio-
nal nachrüstbar
Art.Nr. 80074)
(U) Anschluss für
externen Fern-
signalgeber/
potentialfreien
Kontakt (optio-
nal nachrüstbar
Art.Nr. 80074)
(4) Schwimmerschalter
(K) Gelb (P) Nicht
belegt
(L) Weiß (Q) Grün
(M) Rosa (R) Nicht
belegt
(N) Braun (S) Nicht
belegt
(O) Grau
4.10 Zubehörteile montieren
Der Klemmenblock „Alarm“ ist für den Anschluss des Fernsignalgebers voreingestellt. Soll ein Potentialfreier Kontakt ver-
wendet werden, muss der Klemmenblock entsprechend freigeschaltet werden (siehe Abschnitt "Potentialfreier Kontakt").
Gehäuse und Kabeldurchführung vorbereiten (siehe "Sonde anschließen"). Kabeldurchführung rechts außen verwenden.
Fernsignalgeber
Fernsignalgeber (Art.-Nr. 20162) gemäß Anschlussplan anschließen.
12 / 116 016-233_01

Potentialfreier Kontakt
Es kann ein potentialfreier Kontakt als Erweiterungsset an das Schaltgerät angeschlossen werden, erhältlich als Zubehör
(Art.-Nr. 80074). Mit diesem kann das Gerät mit der Gebäudeleittechnik oder weiteren Zubehörteilen wie z. B. der Warn-
leuchte (Art.-Nr. 97715) verbunden werden.
Stromversorgung herstellen
zum Verwenden des potentialfreien Kontaktes gleichtzeitig Alarm-Taste (2) und Handbetriebtaste (4) für 10 Sekunden
gedrückt halten.
Schaltgerät piepst 2 Mal kurz zur Bestätigung, dass der potentialfreie Kontakt angeschlossen werden kann.
Alarm-Taste (2) für 10 Sekunden gedrückt halten um Einstellung zu aktivieren.
Potentialfreien Kontakt gemäß Anschlussplan anschließen (siehe "Anschlussplan").
Werden die Tasten jeweils 10 Sekunden lang gedrückt gehalten, aktiviert das Gerät erneut wechselweise Fernsignalge-
ber oder potentialfreien Kontakt.
DE
016-233_01 13 / 116

DE
5 Inbetriebnahme
Für die Inbetriebnahme ist die EN 12056-4 zu beachten.
5.1 Prüfung der Anlage
Vor Inbetriebnahme sind folgende Punkte zu prüfen:
Korrekter Einbau der Pumpe(n)
Fixierung aller entnehmbaren Bauteile
Dichtheit der Anlage
Netzspannung (max. Abweichung ± 10 %)
Korrekter Sitz der Elemente zur Niveauerfassung
Anlage ist sauber und frei von Bauschutt
5.2 Inbetriebnahme der Anlage (Varianten Tronic mit Schaltgerät)

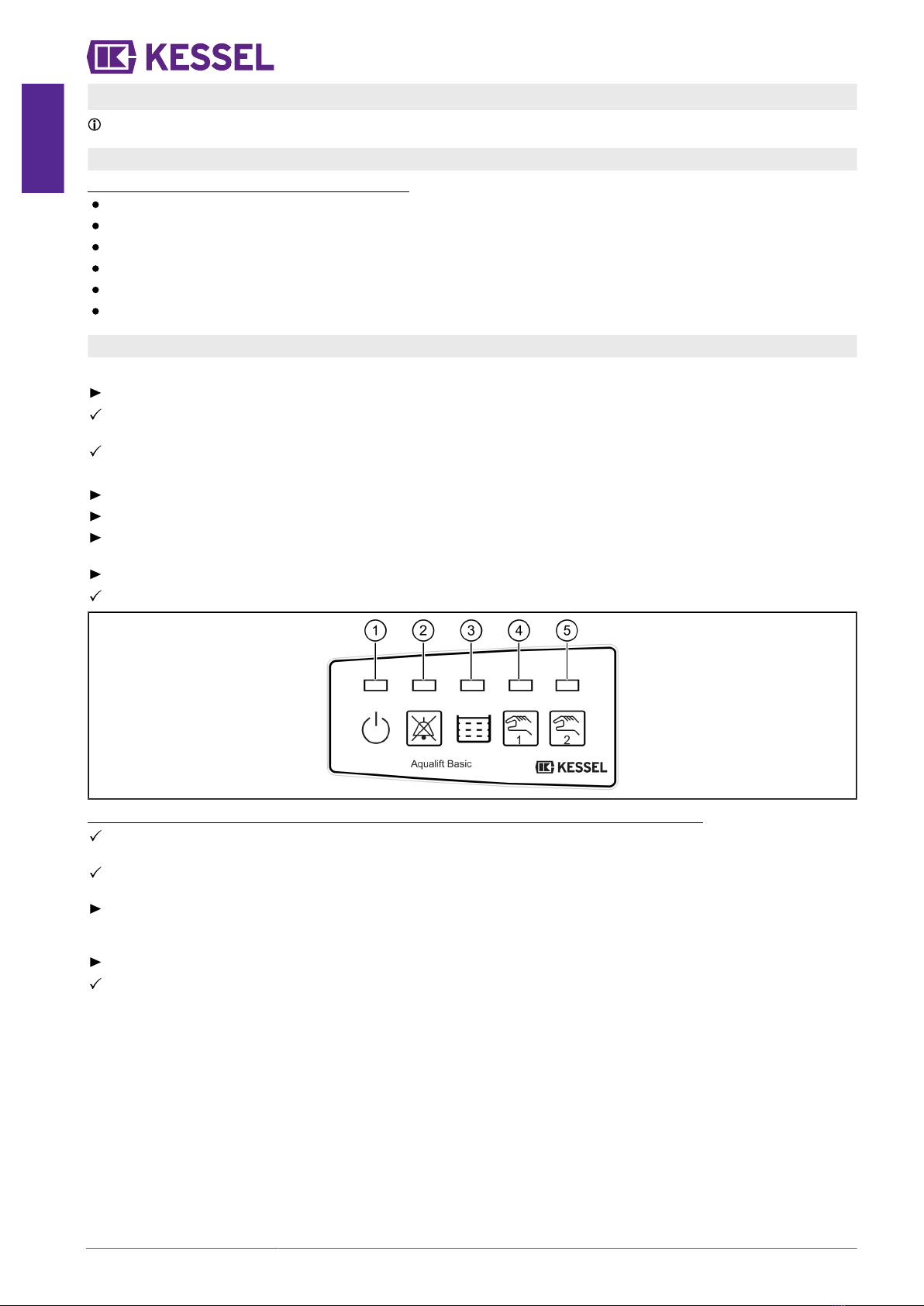

Schaltgerät initialisieren
Schaltgerät mit Netzspannung versorgen.
Die Initialisierung beginnt, dabei leuchten die 4 LEDs nacheinander auf, ein Signalton ertönt und die Abwasserpumpe
wird für wenige Sekunden eingeschaltet.
Nach erfolgreicher Initialisierung ist das Schaltgerät betriebsbereit, die grüne LED (1) leuchtet.
Funktionskontrolle
Anlage ausschalten (Netzstecker ziehen).
Abdeckplatte an der Anlage öffnen,
Anlagenbehälter vollständig mit Wasser befüllen.
Der Pegelstand muss bis zur Öffnung der Abdeckplatte reichen.
Stromversorgung Schaltgerät wieder herstellen (Netzstecker einstecken).
Das Schaltgerät wird initialisiert.
Die Funktionskontrolle ist erfolgreich, wenn folgende Vorgänge wie beschrieben ausgeführt werden:
Niveau-Alarm wird ausgelöst, die Alarm-LED (2) blinkt rot, ein Signalton wird erzeugt und die Abwasserpumpe beginnt,
den Anlagenbehälter zu leeren.
Nach Absinken des Pegelstandes unter das Alarmniveau erlischt die Alarm-LED (2) und die beiden orangen LEDs
(Niveau (3) und Pumpenbetrieb (4) / (5)) leuchten, bis der Anlagenbehälter durch die Abwasserpumpe entleert wurde.
Sichtkontrolle:
Wenn die Abwasserpumpe nicht mehr läuft, darf der Anlagenbehälter nur noch wenige Zentimeter mit Wasser gefüllt
sein.
Abdeckplatte an der Anlage wieder festschrauben.
Die Anlage ist betriebsbereit.
14 / 116 016-233_01

6 Betrieb
6.1 Handbetrieb
(4) LED - Handbetrieb
(5) LED - Handbetrieb (nur bei Duo)
(9) Taste Pumpe 1
(10) Taste Pumpe 2 (nur bei Duo)
Der Handbetrieb kann mit der Taste (9) / (10) aktiviert wer-
den. Es findet dann kein automatisches Einschalten der
Abwasserpumpe mehr statt.
Wird der Handbetrieb während des Abpumpens eingeschal-
tet, schaltet das die Abwasserpumpe aus.
Handbetrieb aktivieren
Taste (9) / (10) betätigen, die Handbetrieb-LED (4) / (5)
blinkt orange.
Bei aktiviertem Handbetrieb kann die Abwasserpumpe wie
folgt eingeschaltet werden:
Kurzzeitig einschalten
Taste (9) / (10) 1x drücken.
Die Abwasserpumpe wird für einen kurzen Zeitraum ein-
geschaltet.
Länger einschalten
Taste (9) / (10) drücken und so lange gedrückt halten, wie
die Abwasserpumpe eingeschaltet sein soll.
Die Abwasserpumpe wird eingeschaltet.
Wird der Handbetrieb eine Zeit lang nicht benutzt (5
Minuten), aktiviert das Schaltgerät wieder den Automatik-
betrieb.
6.2 Automatikbetrieb
Die Anlage befindet sich im Automatikbetrieb, wenn kein
Fehler erkannt wurde und die Betriebs-LED (1) grün leuch-
tet.
Die Abwasserpumpe wird entsprechend dem Abwasserpe-
gel ein- und ausgeschaltet.

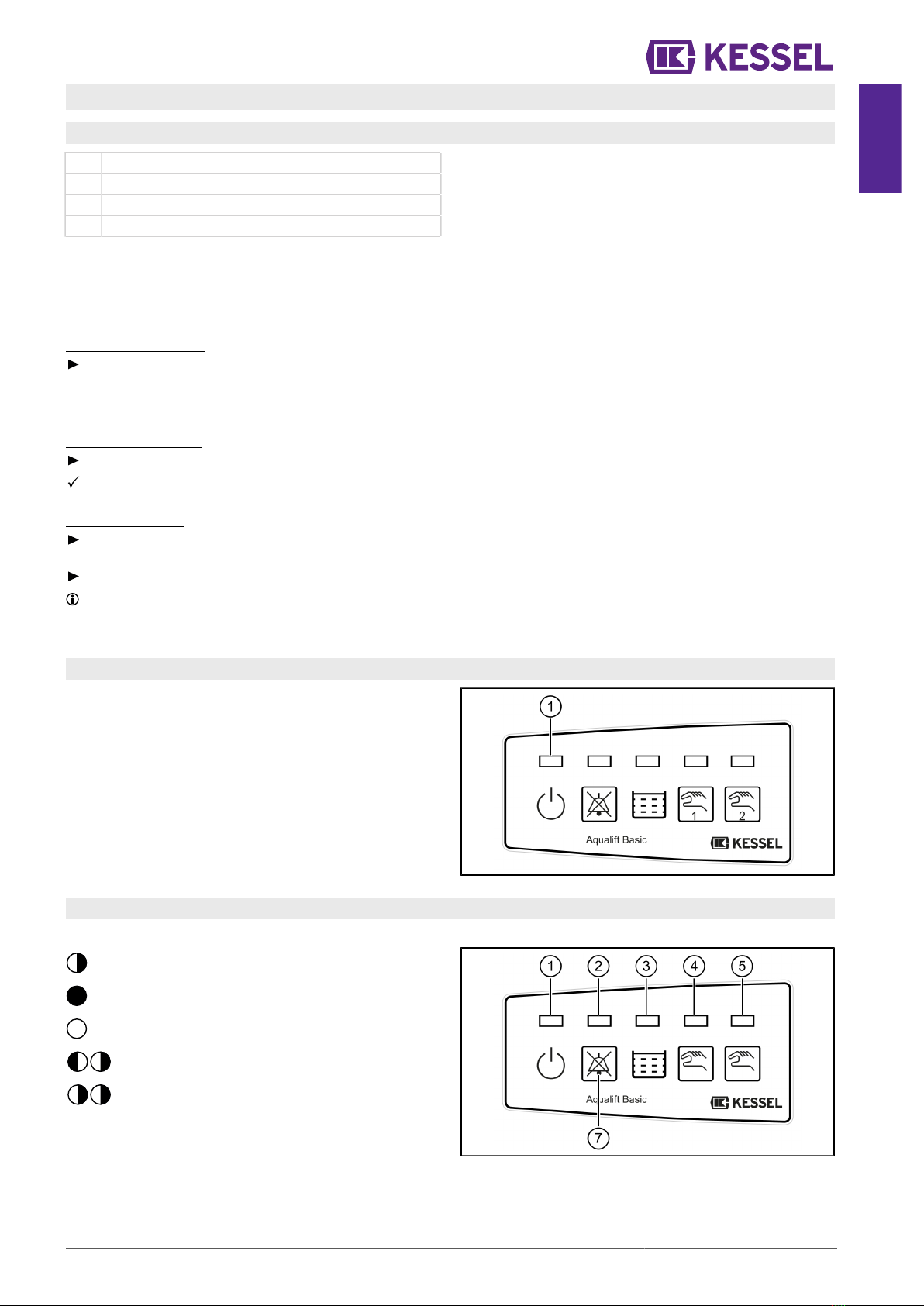

6.3 Übersicht LED-Anzeigen - Informationen
Blinkmuster LED 1 - 5
Blinken
Leuchten / Eingeschaltet
Ausgeschaltet
Blinken im Wechsel
Blinken gleichzeitig
DE
016-233_01 15 / 116

DE
Betriebszustände
LED
grün
(1)
rot
(2)
orange
(3)
orange
(4) /(5)
Signalton
(Intervall) PFK1Beschreibung Maßnahme
- - Außer Betrieb, keine
Batterieüberwachung2
Netzspannung
wiederherstellen
- - Betriebsbereit -
- - Anlagenbehälter voll, es
wird in Kürze abgepumpt
- - Anlagenbehälter
wird leergepumpt
Keine Maßnahme not-
wendig, Abwasserpumpe
kann mit Taste (8) aus-
geschaltet werden (siehe
"Handbetrieb", Seite 15)
1Potentialfreier Kontakt wird aktiviert (Art.-Nr. 80074 muss zuvor aktiviert und angeschlossen worden sein)
2Die Batterieüberwachung ist nur aktiv, wenn bei Inbetriebnahme eine Batterie angeschlossen war.
Alarmzustände / Fehler
LED
grün
(1)
rot
(2)
orange
(3)
orange
(4)/(5)
Signalton
(Intervall) PFK1Beschreibung Maßnahme
Ja Batteriefehler2Batterie austauschen
Ja Netzausfall, Netzspannung
fehlt, Anlage ohne Funktion
Netzspannung wieder her-
stellen, Alarm quittieren
Ja
Niveaufehler, unlogi-
sche Reihenfolge der
Niveaus wurde erkannt
Ja
Grenzlaufzahl /-zeit, Abwas-
serpumpe wurde zu oft/
zu lange eingeschaltet
Alarm quittieren3
Ja Alarmniveau überschritten Warten, bis Alarmniveau
wieder unterschritten
- - Maximale Schalt-
spiele überschrittten
Alarm quittieren und
Schaltgerät tauschen
1Potentialfreier Kontakt wird aktiviert (Art.-Nr. 80074 muss zuvor aktiviert und angeschlossen worden sein)
2Die Batterieüberwachung ist nur aktiv, wenn bei Inbetriebnahme eine Batterie angeschlossen war.
3Liegt Fehler erneut an, Kundendienst informieren
Alarm quittieren
Tritt ein Zustand auf, der einen Alarm auslöst, wird das durch das Leuchten der Alarm-LED (2) und ggf. einer der anderen
LEDs angezeigt. Nach der Beseitigung der Ursache für den Alarm, kann der Alarm durch Drücken der Taste (7) quittiert wer-
den.
Alarmton ausschalten
Taste (7) 1x drücken
Alarm quittieren
Taste (7) > 3 Sekunden gedrückt halten.
Die Alarm-Anzeige erlischt, der Alarm ist quittiert.
16 / 116 016-233_01

6.4 Anlage ausschalten
Netzstecker des Schaltgeräts ausstecken und warten,
bis nach ein paar Sekunden der Alarm für den Netzaus-
fall aktiviert wird (kurzer, wiederholter Signalton und die
Alarm-LED (2) blinkt)
Taster Alarm (7) drücken und so lange gedrückt halten,
bis die Alarm-LED (2) nicht mehr blinkt, es ertönen vier
kurze Signaltöne, das Schaltgerät ist ausgeschaltet
Ist das Schaltgerät ausgeschaltet, ist der Batteriean-
schluss deaktiviert. Die Batterie kann angesteckt bleiben,
da keine Entladung stattfindet. Zur Initialisierung wird
Netzspannung benötigt, da damit der Batterieanschluss
wieder aktiviert wird.
DE
016-233_01 17 / 116

DE
7 Wartung
Bei der Wartung ist die EN 12056-4 zu beachten.
7.1 Wartungsintervall
Die Wartung muss gemäß Normvorgabe in folgenden Zeitabständen erfolgen:
1/4-jährlich bei Anlagen in Gewerbebetrieben
1/2-jährlich bei Anlagen in Mehrfamilienhäusern
jährlich bei Anlagen in Einfamilienhäusern
Sichtkontrolle
Die Anlage ist monatlich vom Betreiber durch Beobachtung von zwei Schaltspielen auf Betriebsfähigkeit und Dichtheit zu
überprüfen.
7.2 Pumpe

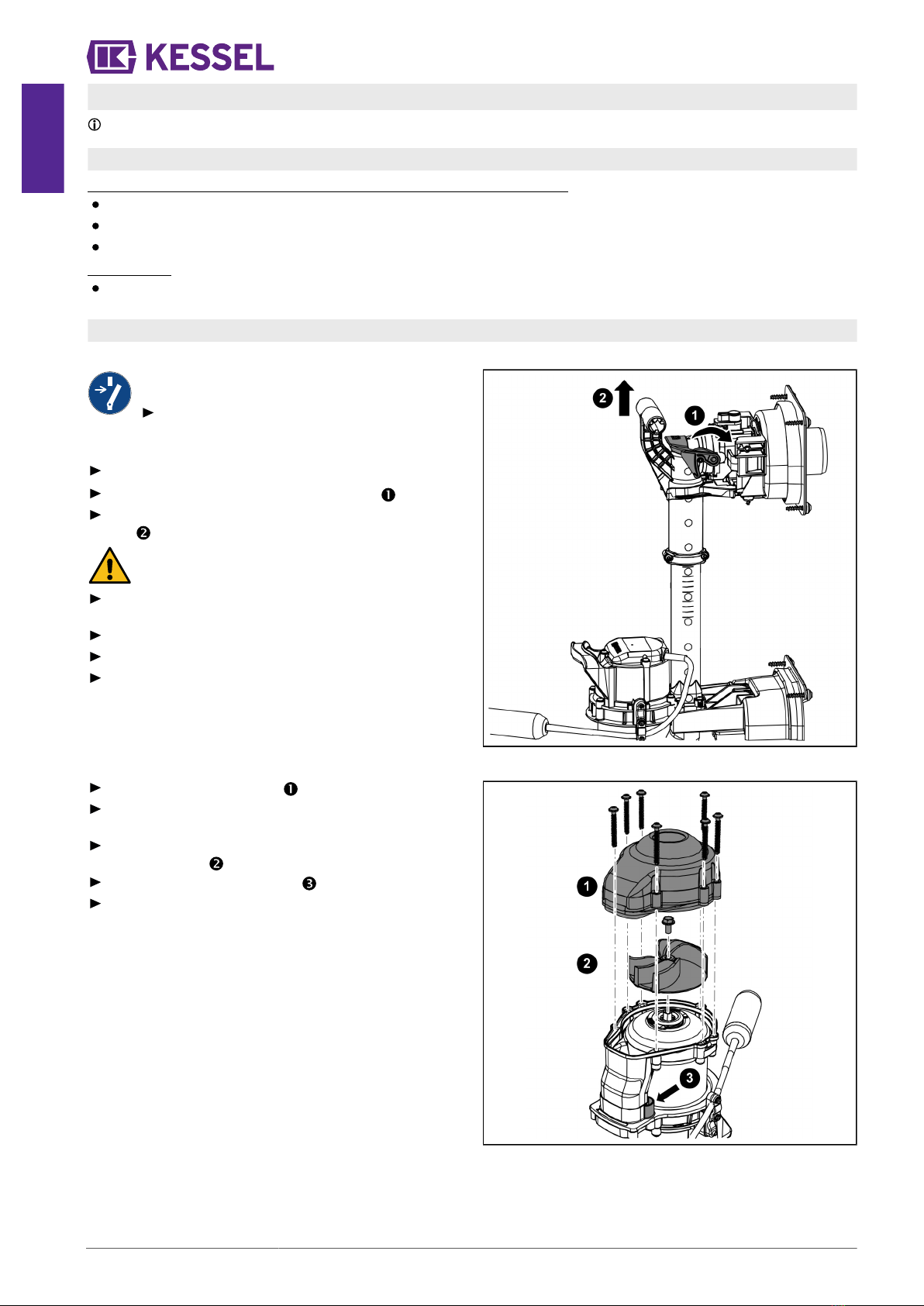

Pumpe und Druckleitung warten
ACHTUNG
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponen-
ten während der Arbeiten von der Spannungs-
versorgung getrennt sind.
Abdeckplatte öffnen.
Einhandverschluss am Druckstutzen öffnen.
Pumpe komplett mit Druckleitung am Griff herauszie-
hen.
VORSICHT
Angestautes Abwasser läuft aus!
Pumpenteile auf Verformung und Ablagerungen prüfen,
ggf. KESSEL-Service kontaktieren.
Leichtgängigkeit der beweglichen Teile sicherstellen.
Sichtprüfung der Armaturenkomponenten durchführen.
Schwimmerschalter feucht abwischen.
Freistromrad reinigen/warten
Spiralgehäuse demontieren.
Freistromrad auf Verformungen und Leichtgängigkeit prü-
fen.
Freigelegtes Freistromrad demontieren und mittels Was-
serbad reinigen.
Entlüftungsöffnung freimachen.
Pumpe in umgekehrter Reihenfolge wieder zusammen-
bauen.
18 / 116 016-233_01

7.3 Niveauerfassung
Drehverschluss öffnen.
Alarmsonde (optional) und Schwimmerhalterung aus den
Halterungen herausnehmen.
Alle Teile zur Reinigung in Wasserbad eintauchen,
danach feucht abwischen.
Komponenten in umgekehrter Reihenfolge wieder zusam-
menbauen.
7.4 Rückflussverhinderer
VORSICHT
Angestautes Abwasser läuft aus!
Drehverschluss öffnen.
Rückschlagklappe herausnehmen.
Rückschlagklappe reinigen.
Komponenten auf Verschließ prüfen und in umgekehrter
Reihenfolge wieder montieren.
Behälter auf starke Verunreinigungen prüfen, falls erfor-
derlich reinigen.
Keine spitzen Gegenstände verwenden!
Wartung ist abgeschlossen.
DE
016-233_01 19 / 116

EN
Dear Customer,
As a premium manufacturer of innovative products for draining technology, KESSEL offers integrated system solutions and
customer-oriented service. In doing so, we set the highest quality standards and focus firmly on sustainability - not only with
the manufacturing of our products, but also with regard to their long-term operation and we strive to ensure that you and your
property are protected over the long term.
Your KESSEL AG
Bahnhofstraße 31
85101 Lenting, Germany
Our local, qualified service partners would be happy to help you with any technical questions.
You can find your contact partner at:
www.kessel.de/kundendienst
If necessary, our Factory Customer Service provides support with services such as commissioning, main-
tenance or general inspection throughout the DACH region, other countries on request.
For information about handling and ordering, see:
http://www.kessel.de/service/kundenservice.html
Contents
1 Notes on this manual............................................................................................................................................... 21
2 Safety........................................................................................................................................................................ 22
3 Technical data.......................................................................................................................................................... 25
4 Installation................................................................................................................................................................. 26
5 Commissioning......................................................................................................................................................... 32
6 Operation.................................................................................................................................................................. 33
7 Maintenance............................................................................................................................................................. 36
20 / 116 016-233_01
