Kettler TEDDY 08947-460 User manual

Montageanleitung und Handhabungshinweise
Fahrrad-Kindersitz „TEDDY”
Art.-Nr. 08947-460, -465, -467
Der Umwelt zuliebe: wir drucken auf 100% Altpapier!
Abb. ähnlich
USA
NL
F
GB
D

Assembly Instructions
USA
GB
KETTLER´s child’s seat was designed incompliance with applicable safety regulations and manufactured under per-
manent quality control. The knowledge gained in this process is used to constantly improve and develope our pro-
ducts. In order to offer our customers the very best in quality, we reserve the right to make technical changes at
Please read these instructions carefully before the assembly and first use. You will get important information on
your safety as well as the use and maintenance of the child’s seat. Retain these instructions for information and
for maintenance works as well as orders for spare parts.
Montageerklärung
Die Montage muss sorgfältig erfolgen und von einer erwachsenen Person vorgenommen werden.
Sehen Sie sich diese Montageanleitung vor Beginn der eigentlichen Arbeit genau an. Die einzelnen Schritte sind
in der Bilderfolge durch Symbole zusätzlich erläutert, ggf. weist eine Textmarke auf eine weiterführende schriftli-
che Erklärung hin. Halten Sie sich exakt an die angegebenen Montageschritte, damit eine sichere Benutzung und
Funktion des Gerätes gewährleistet ist.
Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
3 Jahre Garantie
■ KETTLER gewährleistet, daß dieses Produkt unter Verwendung hochwertiger Materialien und mit größter Sorgfalt
hergestellt wurde. Sollten dennoch Mängel auftreten, richten Sie die Reklamation zusammen mit der Quittung an
Ihren Händler. Die Garantie beginnt mit dem Datum des Kauftages. Durch Behebung von Schäden wird der Ga-
rantieanspruch nicht erneuert.
■ Schäden durch unsachgemäße Behandlung oder Gewaltanwendung sind von dieser Garantie ausgeschlossen.
■ Eine Haftung seitens des Herstellers für mögliche Beschädigung des Produktes durch Umwelteinflüsse (wie z. B. Luft-
und/oder (Regen-) Wasserverschmutzung) ist ausgeschlossen. Kosten zur Beseitigung solcher Schäden werden vom
Hersteller nicht übernommen.
Ersatzteilbestellung Seite 22-23
Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte
Stückzahl und die Seriennummer des Gerätes (siehe Handhabung) an.
Bestellbeispiel: Art.-Nr. 08947-460 / Ersatzteil-Nr. 10104000 / 1Stück / Serien-Nr.: .................... Bewahren Sie
die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden
kann.
Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-) Verpackung, möglichst im Originalkar-
ton vorzunehmen.
Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung!
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gelie-
fert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist dieses durch den Zusatz „mit Verschrau-
bungsmaterial“ bei der Ersatzteilbestellung anzugeben.
Entsorgungshinweis
KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsor-
gung zu (örtliche Sammelstelle).
HEINZ KETTLER GmbH & Co.KG KETTLER-Hotline: [phone]
SERVICECENTER
Henry-Everling-Str. 2 Tel.: 02307 / 9742-111
D-59174 Kamen Fax: 02307 / 9742-295
www.kettler.de Mail:[e-mail]
AD
4
Wichtige Hinweise
D

5
Assembly Instructions
USA
GB
any time. Should you have the need of assistance, please conntact your dealer.
For Your Safety
■ Only use this bicycle child's seat for its intended purpose, i.e. only mount it above the bike's rear axle by me-
ans of the included mounting parts and only use it for the transport of children.
■ The seat is suitable for children who can already sit alone (about 9 months), and may be loaded with a maxi-
mum weight of 22 kg including luggage. (Check regularly with the age of the child).
■ This child's bicycle seat is not suitable for fully sprung bicycles.
■ The child’s seat can be used for bicycles with a minimum wheel diameter of 26 inches; the diameter of the fra-
me tube must be 28, 30, 32, 35 or 40 mm.
■ Any other use is inadmissible and may even be dangerous. The manufacturer cannot be held liable for dama-
ge caused by unauthorized use.
■ The bicycle used must be safe and correspond to the Road Traffic Licensing Regulations valid in your country.
Please make enquiries if there are regulations concerning the transport of children.
■ If you have a special bicycle structure please ask your dealer if your bike is suitable for the use of a child's seat.
■ The bicycle must be suited for accepting such additional loads. Furthermore, the admissible total weight of the
bicycle including child and child's seat must not be exceeded. If necessary, ask your bicycle manufacturer or
supplier regarding the bicycle's carrying capacity.
■ If you transport your bicycle on a luggage rail on your car, you should dismount the child's seat from your bicy-
cle to avoid exceeding the carrying capacity of the luggage rail.
■ When attaching the seat to a bicycle that has a saddle stem with suspension please take into account the di-
stance between the seat and the suspension spring. You should ensure that the child’s fingers cannot reach the
spring thus avoiding the danger of injury.
■ Please note that the riding behaviour of the bicycle changes when the child’s seat is used (irrespective of child
being transported or not). Owing to the higher centre of gravity the bicycle's behaviour may change unfavou-
rably and the bicycle's dirigibility may be impaired. For this reason, ride carefully – in particular with regard to
braking and evading manoeuvres. Also avoid riding with one hand only.
■ Pay attention that the child does not handle any objects (e.g. toys) which might get caught in the wheels. Clo-
thes or extremities of the child should never be able to get caught in turning parts or in the brake and transmis-
sion system.
This should be checked regularly as the child grows older.
■ Protect your child from sharp edges of your bicycle, from worn cables and other parts that might lead to inju-
ries.
■ Before going on a ride, and during breaks, you should check that the seat is firmly attached, and also check all
components for potential damage and loose connections (screws, connections, safety belts etc.).
■ Attention: Only transport the child with the safety belt correctly and firmly fastened and the foot straps closed.
Have a check during breaks that those safety devices are still in place.
■ Even if no child is carried, close the seat belt to avoid it getting caught in turning parts or catching on items that
are passed during the ride.
■ Pay attention to suitable and sufficiently warm clothing of your child. Children who are sitting still normally cool
down faster than the rider.
■ We recommend that adult and child wear suitable helmets.
■ Adjust the headrest so that its upper edge matches the child's ear level.
■ If in doubt or if you have any further questions do not hesitate to contact your specialized dealer.
■ Attention: Do not attach additional luggage to the child's seat. If necessary, use a carrier for the front axle in or-
der to obtain a balanced load. Please note that the carrying capacity of bicycle and child's seat are not ex-
ceeded.
■ Attention: The seat must not be modified. The child’s bicycle seat meets all required safety regulations. Repair
works done by non-experts and alterations to the construction (dismounting original parts, attachment of parts
without approval etc.) may cause harm to the user.
■ Attention: Please note that the riding behaviour of the bicycle may change with a child in the seat, especially
regarding balance, steering and braking. Ask the child to sit quietly. Sudden weight transfers by the child may

6
Assembly Instructions
USA
GB
considerably affect your safety during the ride.
■ Attention: Never park the bicycle with the child still in its seat.
■ Attention: Do not use the seat if one of its components is defective. Damaged components may jeopardize your
or the child’s safety. Before going on a ride you should check all components for potential damage and loose
connections (screws, connections, safety belts etc.). Damaged or worn components must be replaced immedia-
tely. Only use original KETTLER spare parts.
■ Attention: In case of extreme weather conditions please check if the seat can be used by the child, as for ex-
ample the seat may become very hot when there is strong solar radiation, or if the temperature is far below fre-
ezing point the skin may stick to the seat or its components.

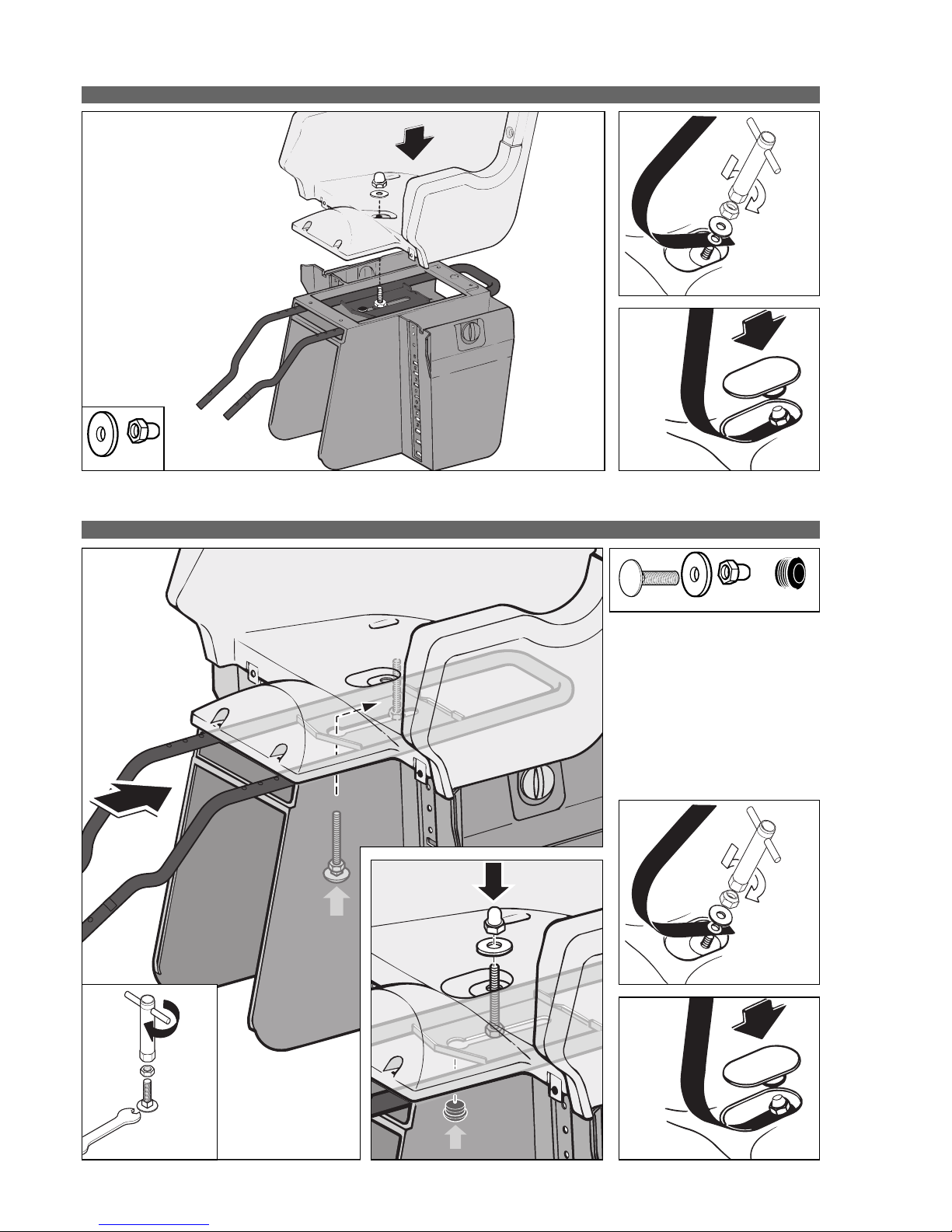

Assembly
■The child’s seat must be positioned such that it is not in contact with the luggage carrier. The distance between
luggage carrier and tube shackle must be min. 25 mm.
■Fix the tube shackle parallel to the ground. This results in a seat which is slightly inclined towards the rear such
that the child may not slide out of the seat. The seat back is slighty inclined to the rear.
■The load centre (marked by a red point) may only be within 10 cm behind the wheel hub (explained in detail
below).
■In case of saddles with uncovered springs the latter have to be covered as a protection against bruises (e. g.
art. nr. 08947-690).
■Further to that the rear wheel is provided with an additional cover on the spokes or a protective device to pre-
vent dresses from getting mingled with the spokes.
■Tighten all screws with a torque of approx. 6 Nm. Check the tight fit of all screwed connections after assembly.
■Please check whether all parts of the bike operate correctly with the set fitted in place (e.g. steering and bra-
kes).
Service and maintenance
■Always use environmentally friendly substances, never aggressive or caustic ones, for cleaning and servicing
the child’s bicycle seat.
■If necessary you may also clean the safety belts. In this case it is especially important not to use aggressive sub-
stances! Usually weak washing-up water or a mild detergent will be sufficient.
■If seat or clothes are damp the colour of the seat may possibly mark pale coloured clothes due to friction.
Accessories
■If you want to attach the seat to another bicycle, you can order a second carrier for the child’s seat. (item no.
8947-633).

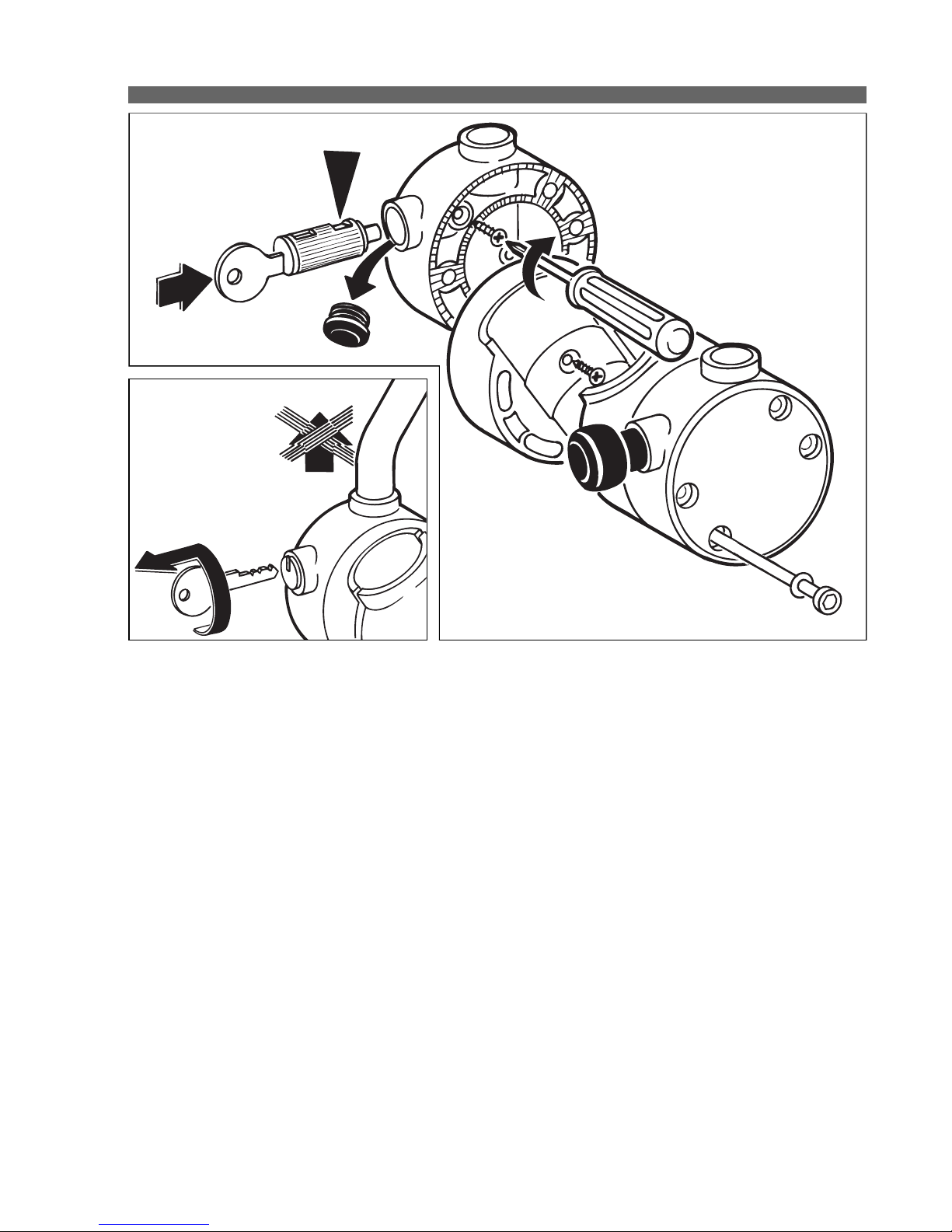

■To secure the child’s seat from theft, a cylinder lock can be inserted into the seat support bracket. The lock (type
K.01.32.G1) is not supplied with the seat. The lock is obtainable from: Firma P.C. Fischer, Kaiserstraße 126, D-
58300 Wetter/Ruhr, tel. [phone], fax [phone]
Note on Assembly
Assembly must be carried out carefully by an adult.
Carefully read these mounting instructions before beginning with the work itself. The individual steps are additio-
nally explained in the sequence of figures by means of symbols, in some cases a text mark indicates that a writ-
ten explanation is available. Strictly follow the individual mounting steps to ensure a safe use and operation of the
unit.
For technical reasons, we reserve the right to carry out preliminary assembly work (e.g. addition of tubing plugs).
3 Years Guarantee
■ KETTLER guarantees that this product has been manufactured with the greatest care using materials of the highest
quality. However, should you have reason for complaint, please contact your dealer. Do not forget to submit your

7
Assembly Instructions
USA
GB
receipt of payment. The guarantee commences on the date of purchase. Entitlement to service under the guarantee
does not recommence if repairs are carried out.
■ Damage caused by incorrect treatment or the use of force is not covered by this guarantee.
■ Similarly, the manufacturer is not liable for damage to the product caused by environmental factors (e.g. air or
(rain)water pollution). Any costs arising from the repair of damage of this kind will not be assumed by the manu-
facturer.

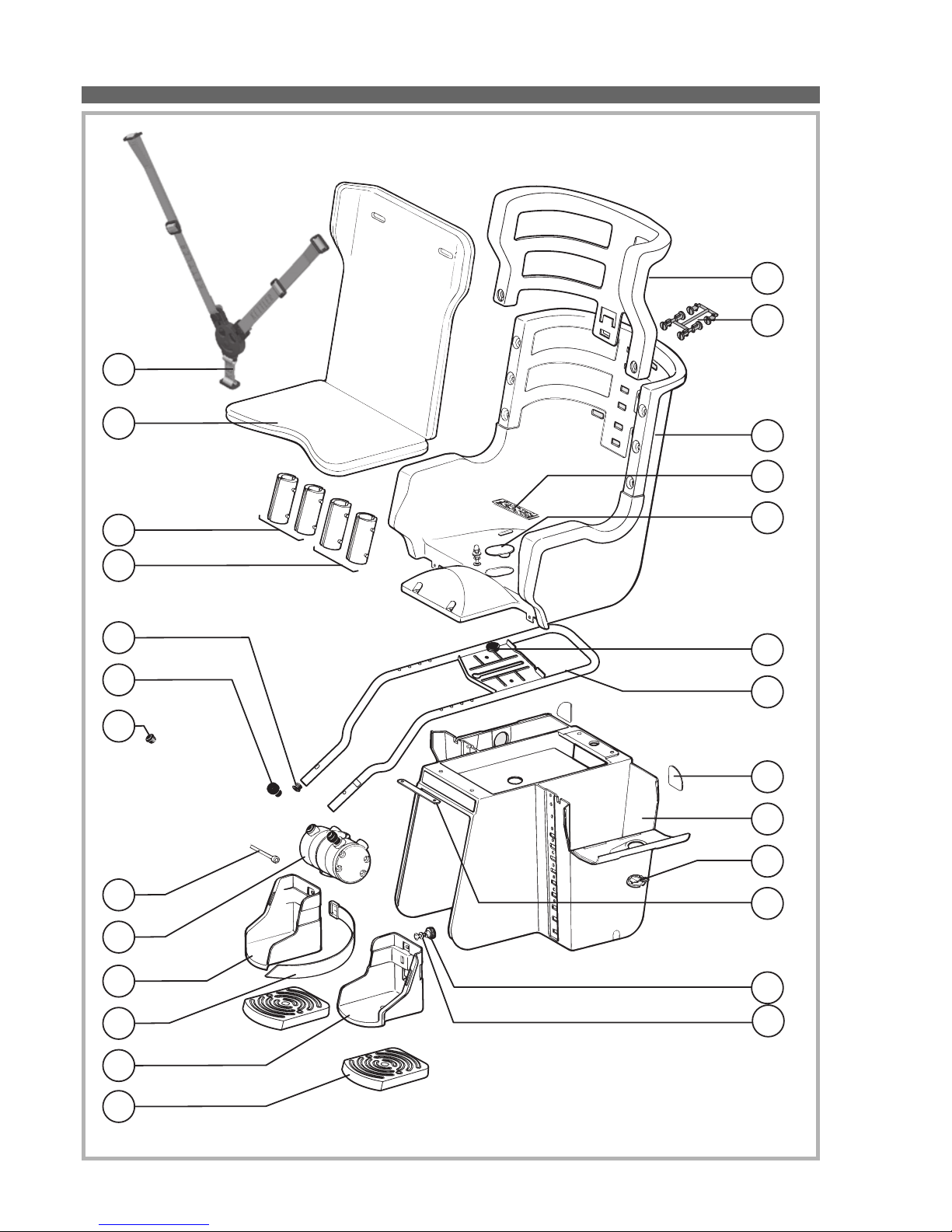

List of spare parts page 22-23
When ordering spare parts, always state the full article number, spare-partnumber, the quantity required and the
S/N of the product (see handling).
Example order: Art. no. 08947-460 / spare-part no. 10104000 / 2 pieces / S/N .................... Please keep
original packaging of this article, so that it may be used for transport at a later date, if necessary.
Goods may only be returned after prior arrangement and in (internal) packaging, which is safe for transportation,
in the original box if possible.
It is important to provide a detailed defect description / damage report!
Important: spare part prices do not include fastening material; if fastening material (bolts, nuts, washers etc.) is re-
quired, this should be clearly stated on the order by adding the words „with fastening material“.
Waste Disposal
KETTLER products are recyclable. At the end of its useful life please dispose of this article correctly and safely (lo-
cal refuse sites).
KETTLER (GB) Ltd.
Merse Road · North Moons Moat · Redditch, Worcestershire B98 9HL · Great Britain
http://www.kettler.co.uk
KETTLER International Inc.
1355 London Bridge Road · VA 23450 Virginia Beach USA
http://www.kettlerusa.com
USA
GB
Instructions de montage
F
Ce fauteuil porte-enfant de KETTLER a été construit en fonction de l’état actuel des prescriptions de sécurité. Sa con-
struction fait l’objet d’un contrôle de qualité constant. Les connaissances acquises sont utilisées lors de notre tra-
vail de développement. Pour cette raison, nous nous réservons le droit de procéder à des modifications de la tech-
nique et de la stylique, afin de pouvoir toujours proposer à nos clients des produits de qualité optimale. Si vous
avez qand même des éclamations, veuillez vous mettre en rapport avec votre concessionnaire.
Consignes importantes pour l’utilisation
■ Ce siège d’enfant ne doit être utilisé que pour sa destination, c’est-à-dire pour le montage sur l’essieu arrière
d’une bicyclette avec les pièces de montage y destinées pour le transport des enfants.
■ Le siège d'enfant est adapté aux enfants de plus de 9 mois, jusqu'à un charge de vélo de maximum 22kg. (incl.
bagages). (vérifier régulièrement en fonction de l’âge de l’enfant).
■ Le siège d’enfant n’est pas adapté pour un vélo à suspension complète.
■ Ce siège d’enfant est prévu pour bicyclettes aux roues d’un diamètre de 660,4 mm et au cadre en tube de 28,
30, 32, 35 ou 40 mm de diamètre.
Lire attentivement les présentes instructions avant le montage et avant la première utilisation. Elles contiennent
des remarques importantes pour la sécurité ainsi que pour l’emploi et l’entretien de le fauteuil porte-enfant. On
est prié de garder les présentes instructions pour avoir les renseignements dont on peut avoir besoin, pour ef-
fectuer l’entretien ou pour commander des pièces de rechange.

13

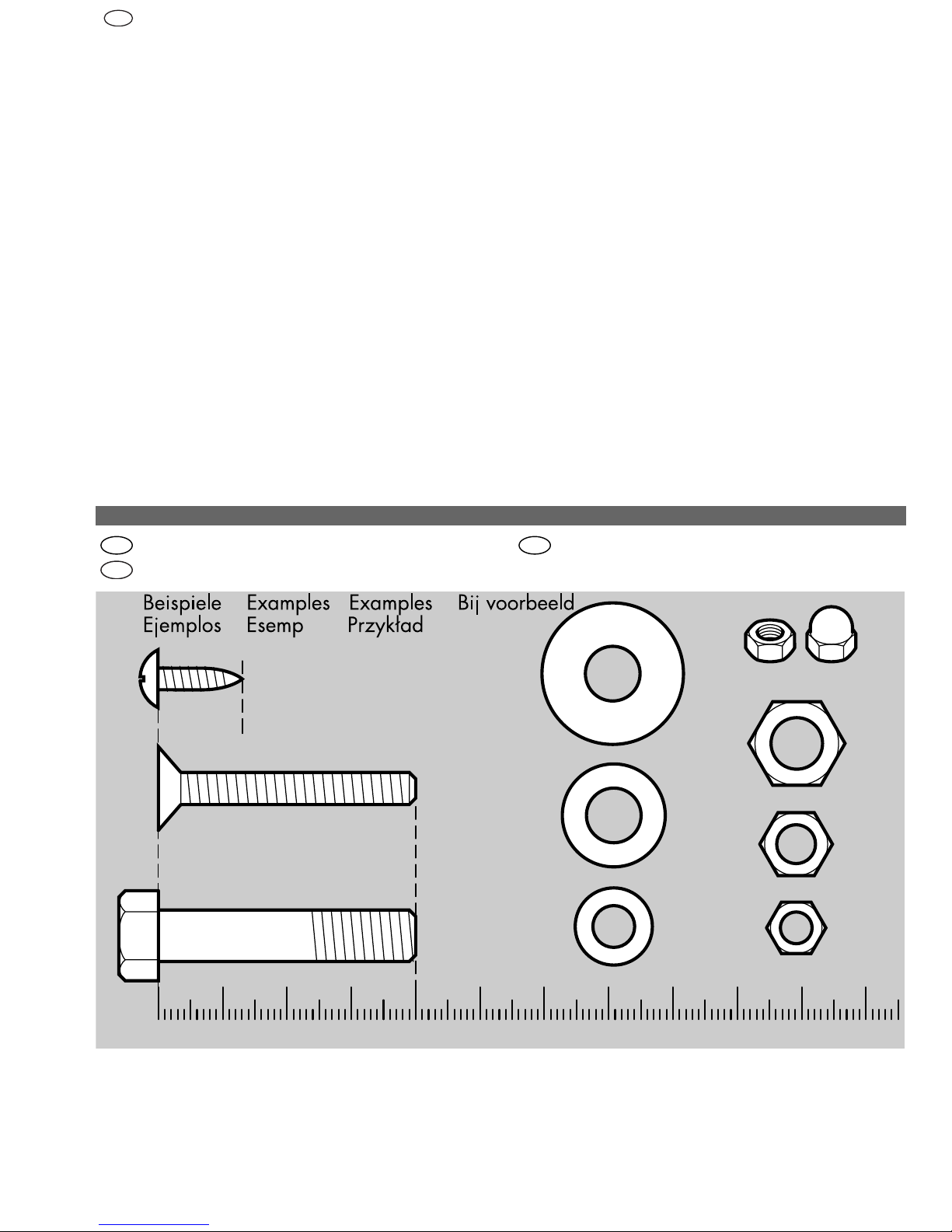

Messhilfe für Verschraubungsmaterial
0 102030405060708090100110
M5x40
M8x40
M8
ø22
ø16
ø12
M6
M5
3,9x13
Measuring help for screw connections Gabarit pour système de serrae
Meethulp voor schroefmateriaal
NL
F
GB
Montagehandleiding
NL
verzamelpunt voor recycling.
KETTLER Benelux B.V.
Indumastraat18 · NL-5753 RJ Deurne
KETTLER Benelux B.V.
Filiaal Belgie · Brandekensweg 9 · B-2627 Schelle
http://www.kettler.net
B
NL

14
4
2 3
ø18
A
B
CD
ø12M6x100
1
40 mm 35 mm 32 mm 30 mm 28 mm
ø30
ø30

15
5
6 nur für Art.-Nr. 08947-460
A
B
C
ca. 25mm
A
B
C
ø12M6x100
M8x30 M8

16
7 nur für Art.-Nr. 08947-460
6/7 nur für Art.-Nr. 08947-465 und -467
B
C
D
F
E
A
M8x30 ø24 M8
ø24 M8

17
8
A
B
C
DE
F
C
F
C
A
B
4x16
910
Nur bei sehr kleinen Kindern zu verwenden.
Only use for very small children.
Veuillez seulement utiliser pour des enfants très
jeunes.
Alleen gebruiken bij heel kleine kinderen.
NL
F
GB
D
4x16
ca. 6 Nm
M5x16 ø12 M5

18
11
14
AB
C
C
D
max.
min.
12 13
M5 M5x16ø12

19
14
15
A B C D
A B C D
B
C
10 cm
max.
A
!
90°
B
CA
B
“klick”
A+C
C2xA4x

20
16
Achten Sie unbedingt auf das korrekte Anlegen
der Sicherheitsgurte!
Die Schultergurte lassen sich gemäß der Körper-
größe des Kindes in der Höhe verstellen.
It is urgently required that you pay attention to
the proper fastening of the safety belts.
The shoulder straps can be adjusted in accor-
dance with the child’s tallness.
Veiller à ce que la ceinture de sécurité soit bien
attachée.
Les ceintures pour les épaules sont réglables en
hauteur en fonction de la taille de l’enfant.
Let er absoluut op, dat de veiligheidsgordels
goed aangelegd zijn.
De schoudergordels kunnen in overeenstemming
met de lichaamsgrootte van het kind in de
hoogte versteld worden.
NL
F
GB
D
Die Schultergurte 14 lassen sich gemäß der Kör-
pergröße des Kindes in der Höhe verstellen.
The shoulder straps (14) can be adjusted in ac-
cordance with the child’s tallness.
Les ceintures pour les épaules sont réglables (14)
en hauteur en fonction de la taille de l’enfant.
De schoudergordels (14) kunnen in overeenstem-
ming met de lichaamsgrootte van het kind in de
hoogte versteld worden.
NL
F
GB
D
“klick”
“klick”

21
Zubehörmontage – Schloss gehört nicht zum Lieferumfang
A
B
C
D
E
F

22
Step 4
Actual size 08947-460
Step 6
M8x30 M8
Step 7
M8
M6x100 ø12.5x6,4
ø24mm
Step 11
M5x16 M5
ø16
Step 8
M5x16 ø12.5x6,4 4x16
Step 10
4x16
M5

23
Geben Sie bei Ersatzteilbestellungen bitte
die vollständige Artikelnummer, die Ersatz-
teilnummer, die benötigte Stückzahl und
die Seriennummer des Gerätes an.
When ordering spare parts, always state
the full article number, spare-partnumber,
the quantity required and the S/N of the
product.
En cas de commande de pièces de rechan-
ge, nous vous prions de mentionner la
référence article, le numéro de pièce de
rechange, la quantité demandée et le
numéro de série de l’appareil.
Vermeld bij de onderdelenbestellingen
a.u.b. het volledige artikelnummer, het on-
derdeelnummer, het benodigde aantal en
het serienummer van het apparaat.
NL
F
GB
D
Typenschild
Art.-Nr. 08947-0xx
Serien-Nr.: 5-344P-1801 0001
Gew.-Kl. A22 (max. 22 kg)
Made in Germany
HEINZ KETTLER GmbH & Co. KG
D-59463 Ense-Parsit
PL
I
E
NL
F
GB
D
5-344P-1801 0001

24
Ersatzteilbestellung
11
12
7
23
8
17
9
6
4
22
5
18
2
1
14
16
10
21
3
19
20
13
15
25
26
27

25
Ersatzteilbestellung
Spare parts order Commande de pièces de rechange
Bestelling van reserveonderdelen
NL
F
GB
Fahrradkindersitz 08947-460
TEDDY 08947-465
Pos.- weiß/grau 08947-467
Nr. Bezeichnung Stück Bestell-Nr.
1Sitz (4644) 1 70122746
2Kopfstütze (4645) 1 70122773
3Grundträger mit Verschlüssen (1795) 1 70122775
4Fußstütze rechts (1796) 1 70122807
5Fußstütze links (1796) 1 70122806
6Kindersitzhalterung (kpl.) 1 98580510
7Ausgleichsbuchsensatz für ø28 + 30mm (1310) 1 70122675
8Zugknopf 1 10124001
9Innen-Sechskantschraube M6x100mm 4 91960069
10 Rohrbügel mit Stopfen für ø16mm 1 91960097
11 Gurtsystem (kpl.) 1 98585105
12 Kindersitz (Polster) 1 58947460
13 Rändelmutter M5 2 10104000
14 Schraubenabdeckung (1504) 1 70122680
15 Klettband 20x100mm 1 96600202
16 Stopfen 1 10100094
17 Stopfen für ø18mm 1 10100103
18 Verbindungsbolzen-Set 1 70122805
19 Verschluß (1572) 2 70122854
20 Befestigungsblech 1 97200101
21 Reflektor 2 33901095
22 Klettverschlußband 2 42108007
23 Stopfen für ø16mm 2 10100000
24 Schraubenbeutel o. Abb 1 98580760
25 Federscheibe 2 10601001
26 Ausgleichsbuchsensatz für ø32 und 35mm 1 70122677
27 Adapter (4288) 2 70122706

26

27
