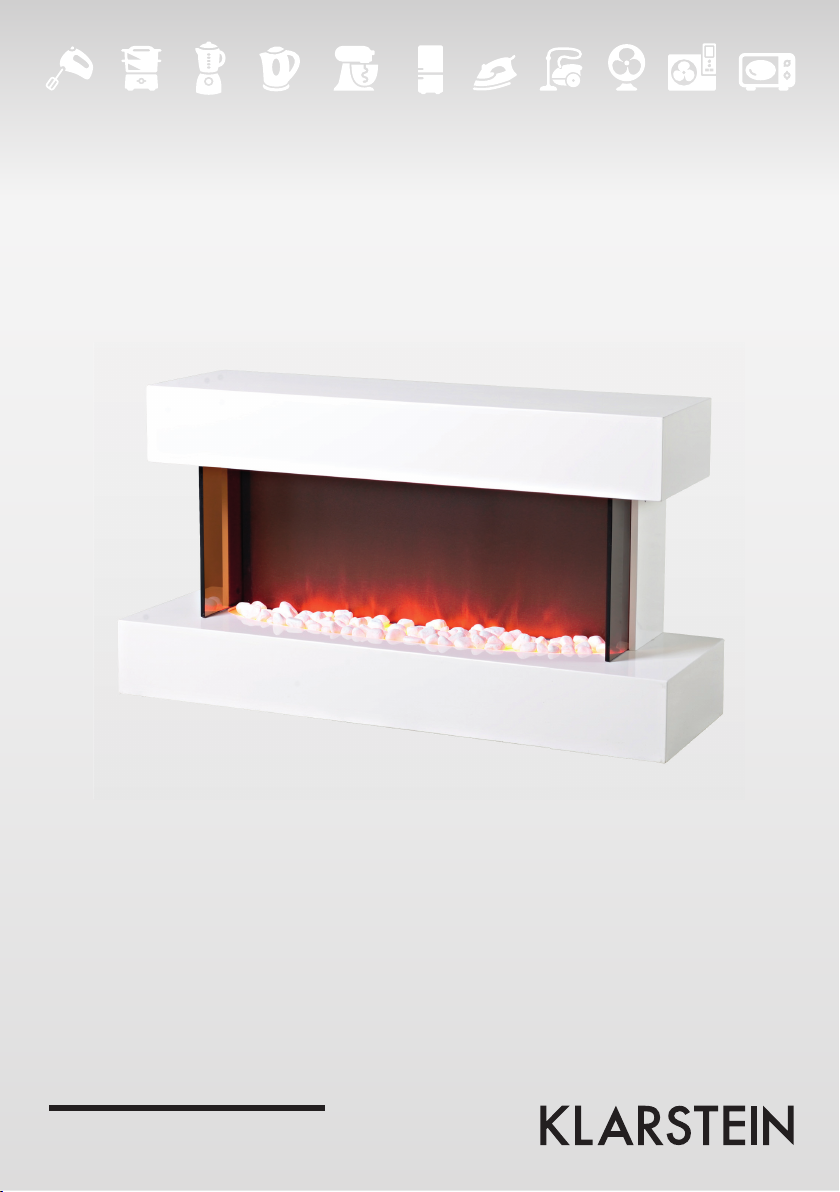

Klarstein Studio 2 User manual

10030846
Elektrischer Kamin

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol-
gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Technische Daten
Artikelnummer 10030846
Stromversorgung 220-240 V ~ 50 Hz
Leistung 2000 W
Sicherheitshinweise
Allgemeine Hinweise
• Lesen Sie sich alle Hinweise sorgfältig durch und bewahren Sie die Anleitung auf.
• Das Gerät wird während der Benutzung heiß. Berühren Sie keine Oberflächen, damit Sie sich nicht verbren-
nen. Galten Sie entzündliche Materialien, wie Decken, Vorhänge oder Kleidung vom Gerät fern und lassen
Sie nach vorne mindesten 1 m Platz zu Gegenständen oder Möbeln.
• Benutzen Sie das Gerät in Anwesenheit von Kindern nur unter Aufsicht.
• Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät länger nicht benutzen.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden und sind erforderlich, wenn das Gerät beschä-
digt wurde, Netzkabel oder Stecker beschädigt sind, Flüssigkeiten darauf ausgelaufen oder Objekte darauf
gefallen sind, wenn das Gerät Nässe oder Feuchtigkeit ausgesetzt oder fallen gelassen wurde oder nicht
ordnungsgemäß funktioniert.
• Modifizieren Sie das Gerät nicht.
• Benutzen Sie das Gerät nicht im Freien.
• Stellen Sie das Gerät nicht in Badezimmer oder in der Nähe eines Swimmingpools auf.
• Verlegen Sie das Netzkabel nicht unter einem Teppich und decken Sie es nicht ab. Verlegen Sie das Netzka-
bel so, dass keiner darauf tritt oder darüber stolpert.
• Schalten Sie das Gerät immer zuerst aus, bevor Sie den Stecker ziehen.
• Schließen Sie das Gerät nur an geerdete Steckdosen an.
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie das Gerät nur an Steckdo-
sen an, die der Spannung des Geräts entsprechen.
• Achten Sie darauf, dass die ventilationsöffnungen frei sind und stecken Sie keine Objekte hinein.
• Stellen Sie das Gerät nicht auf weiche Oberflächen, da sie die Ventilationsöffnungen blockieren könnten.
• Im Gerät kann es zu Lichtbögen oder Funken kommen. Stellen Sie das Gerät daher nicht an Orten auf, an
denen Gas, Lack oder andere leicht entzündliche oder explosive Stoffe aufbewahrt werden. Benutzen Sie
das Gerät nicht zum Trocknen von Kleidung und befestigen Sie keine Dekoration daran.
• Benutzen Sie das Gerät nur wie in der Anleitung beschrieben, andernfalls kann es zu Stromschlägen und
Verletzungen kommen.

3
• Stecken Sie den Stecker immer direkt in die Steckdose. Verwenden Sie keine Verlängerungskabel, externe
Zeitschaltuhren oder ferngesteuerte Steckdosen.
• Sobald die interne Gerätetemperatur 85 °C ± 2 °C übersteigt, schaltet sich das Gerät automatisch ab. Lassen
Sie es mindestens 5 Minuten abkühlen, bevor Sie es wieder in Betrieb nehmen.
Hinweise zur Installation
• Schließen Sie das Gerät immer direkt an die Steckdose an. Verwenden Sie keiner Verlängerungskabel.
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie das Gerät nur an Steckdo-
sen an, die der Spannung des Geräts entsprechen. Achten Sie darauf, dass die Steckdose nicht lose ist und
der Stecker fest in der Steckdose steckt. Hinweis: Elektrische Kamine verbrauchen mehr Strom, als andere
Elektrogeräte. Es kann sein, dass sich die Steckdose stark aufheizt, auch wenn das vorher bei anderen Gerä-
ten noch nicht vorgekommen ist.
• Ziehen Sie immer den Stecker, wenn Sie das Gerät länger nicht benutzen.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden und sind erforderlich, wenn das Gerät beschä-
digt wurde, Netzkabel oder Stecker beschädigt sind, Flüssigkeiten darauf ausgelaufen oder Objekte darauf
gefallen sind, wenn das Gerät Nässe oder Feuchtigkeit ausgesetzt oder fallen gelassen wurde oder nicht
ordnungsgemäß funktioniert.
• Verlegen Sie das Netzkabel nicht unter einem Teppich und decken Sie es nicht ab. Verlegen Sie das Netzka-
bel so, dass keiner darauf tritt oder darüber stolpert.
• Stellen Sie in einem Umkreis von 1 m keine Gegenstände, wie Möbel, Vorhänge oder Kleidungsstücke vor
dem Gerät auf, und halten sie entzündliche Materialien auch von den Seitenwänden fern.
• Stellen Sie das Gerät nicht zu nah am Bett auf, da Gegenstände wie Kissen oder Decken herunterfallen und
in Brand geraten könnten.
Hinweise zu Reinigung und Pflege
• Wir empfehlen Ihnen das Gerät regelmäßig zu reinigen bzw. abzusaugen. Schalten Sie das Gerät vor der
Reinigung immer aus und ziehen Sie den Stecker aus der Steckdose.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden, versuchen Sie nicht das Gerät zu öffnen oder
es selbst zu reparieren.
• Wenn Sie sich nicht sicher sind, ob Ihre Anschlüsse den Anforderungen genügen ziehen Sie einen Elektriker
oder Ihren Stromanbieter zu Rate.
• Benutzen Sie das Gerät nicht wenn irgendein Teil in Wasser getaucht oder nass wurde. Lassen Sie das Gerät
von einem Fachbetrieb überprüfen, bevor Sie es weiter benutzen.
• Ziehen Sie immer zuerst den Stecker aus der Steckdose, bevor Sie das Gerät reinigen.
• Reinigen Sie das Gerät nur mit einem feuchten Lappen.
Hinweise zur Glasfront
• Benutzen Sie das Gerät nicht wenn die Glasfront kaputt oder angebrochen ist.
• Schlagen und drücken sie nicht auf das Glas.
• Reinigen Sie die Glasfront nicht mit Scheuermitteln oder Scheuerschwämmen.
• Das Produkt ist mit gehärtetem Glas ausgestattet. Das Glas darf nur von einem Fachbetrieb ersetzt werden.

4
Installation
Benutzen Sie das Gerät erst wenn es fest an die Wand angebracht wurde. Halten Sie sich bei der Suche nach
einem geeigneten Platz und der Installation genau an die folgenden Anweisungen. Für eine höchstmögliche
Effizienz empfehlen wir Ihnen das Gerät nicht direktem Sonnenlicht und staubiger Luft auszusetzen.
Gerät auspacken
• Die Installation sollte von zwei Erwachsenen durchgeführt werden, um Verletzungen oder Beschädigungen
zu vermeiden. Wenn Ihnen das Gerät auch zu zweit zu schwer ist, fordern Sie weitere Hilfe an.
• Wenn Sie das Gerät anheben, halten Sie den Rücken immer gerade. Beugen Sie die Beine und nicht den
Rücken. Vermeiden Sie e sich in der Taille zu verdrehen, positionieren Sie lieber Ihre Füße neu.
• Vermeiden Sie es den Oberkörper zu sehr zu verbiegen. Biegen Sie immer die Knie, anstatt die Taille. Lehnen
Sie sich nicht nach vorn oder zur Seite, während Sie das Gerät anbringen.
• Greifen Sie immer die Heizung mit der Handfläche, benutzen Sie nicht die Fingerspitzen zur Unterstützung.
• Halten Sie das Gerät immer so nah wie möglich am Körper. Dadurch wird der Schwerpunkt verlagert.
• Verwenden Sie Handschuhe, die zusätzlichen Halt bieten.
• Öffnen Sie das Paket und heben Sie das Produkt vorsichtig aus der Verpackung heraus und legen Sie es auf
eine ebene Fläche mit der Vorderseite nach oben.
Wichtige Hinweise zu Betrieb und Standort
• Schließen Sie das Gerät nicht an eine programmierte oder ferngesteuerte Steckdose an, die das Gerät auto-
matisch einschalten. Dies kann zu Brand führen, falls das Gerät abgedeckt oder falsch positioniert ist.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fach-
betrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Um Schäden des eingebauten thermalen Sicherungsschalters zu vermeiden, schließen Sie das Gerät nicht
an einen Timer an. Das Gerät darf nur vom Benutzen ein- und ausgeschaltet werden.
• Stellen Sie das Gerät nicht in Feuchträume, Bäder oder in die Nähe eines Swimmingpools.
• Achten Sie darauf, dass der Stecker jederzeit zugänglich ist und das Netzkabel nicht über heiße Oberflächen
verläuft.
• Stellen Sie das Gerät an einer Wand auf.

5

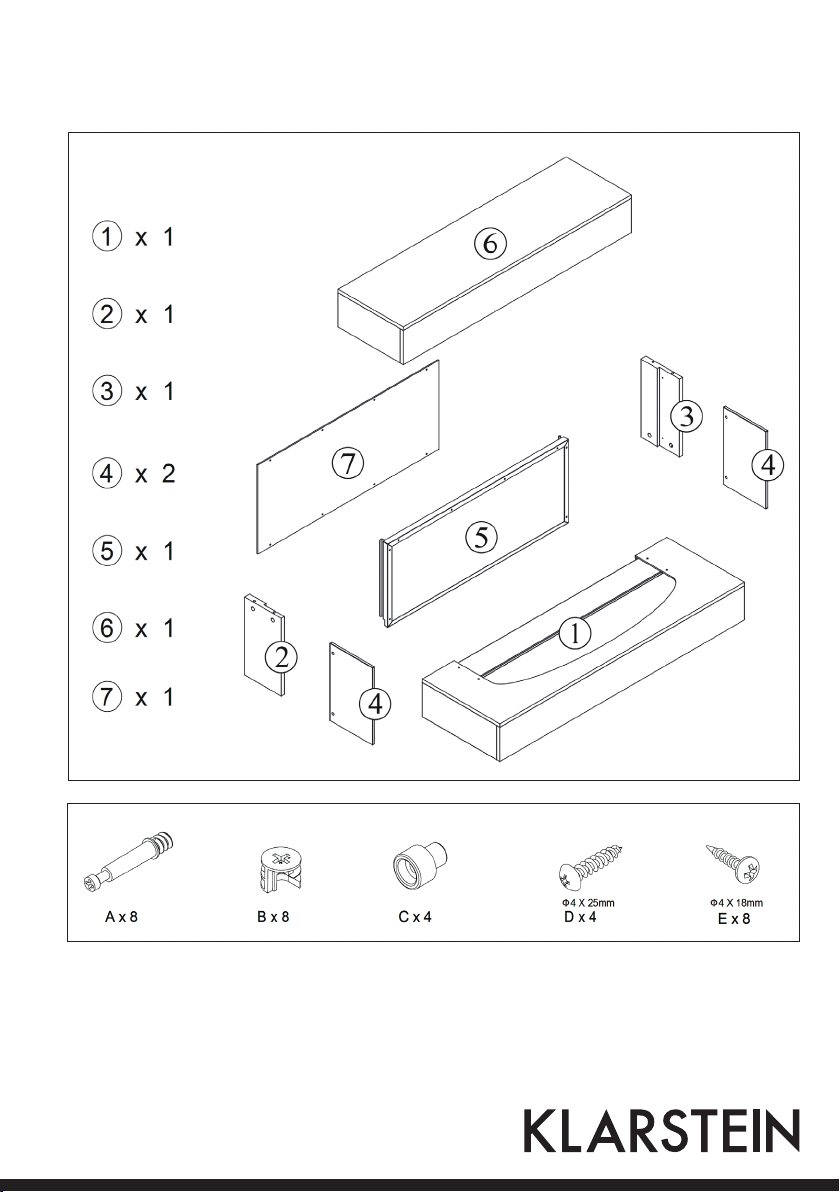

Übersicht über den Packungsinhalt

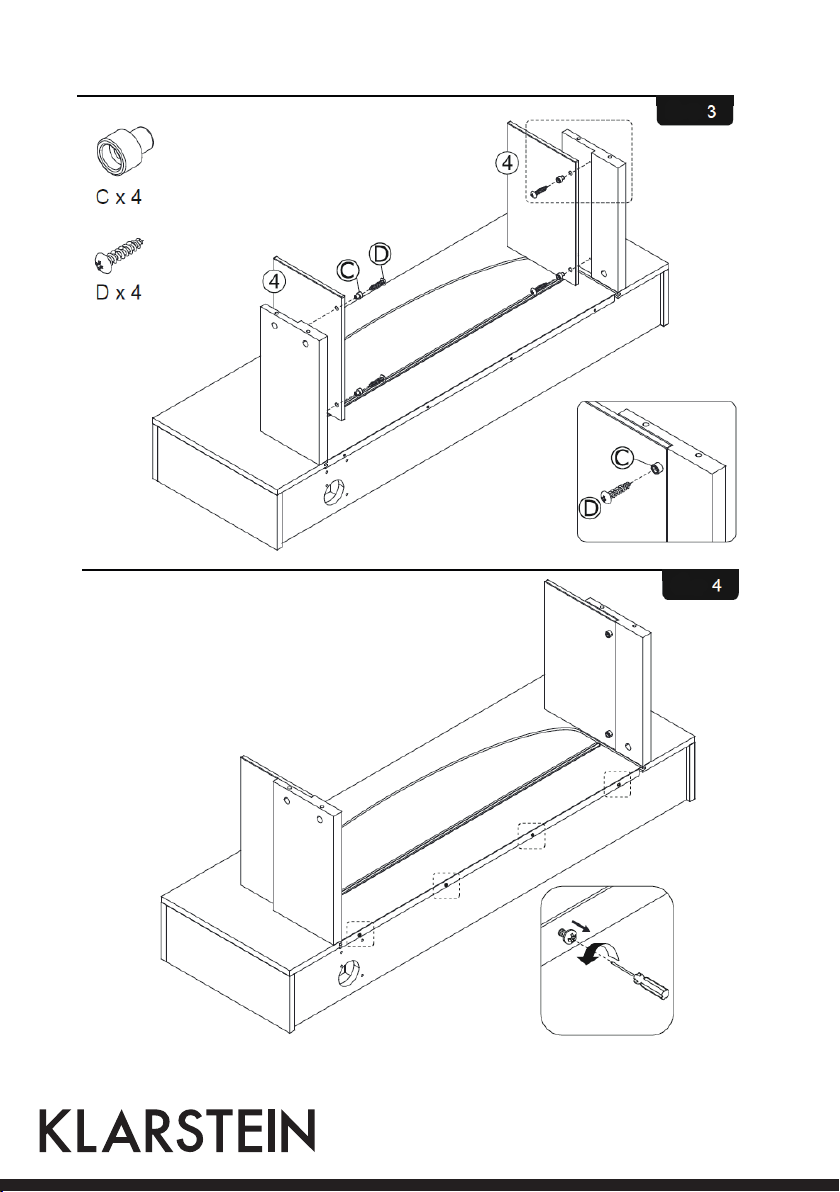

6

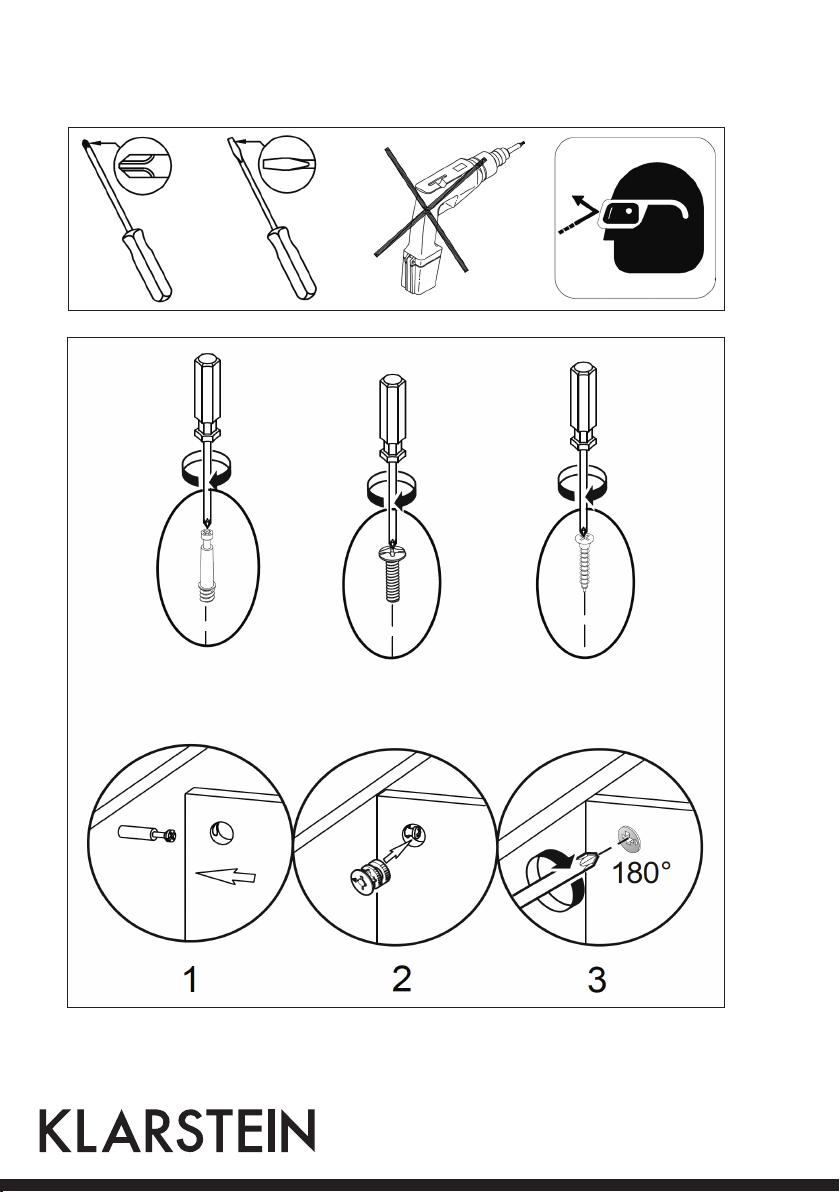

Benötigte Werkzeuge

7

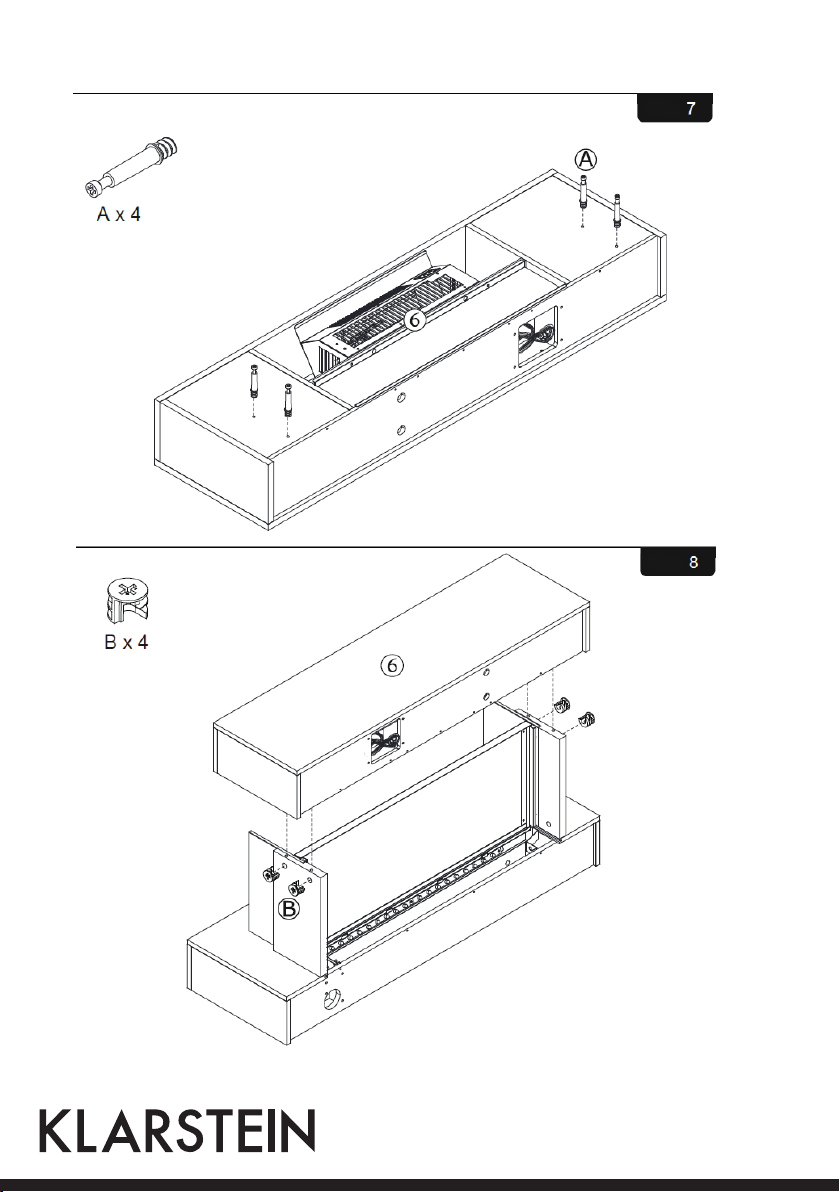

8

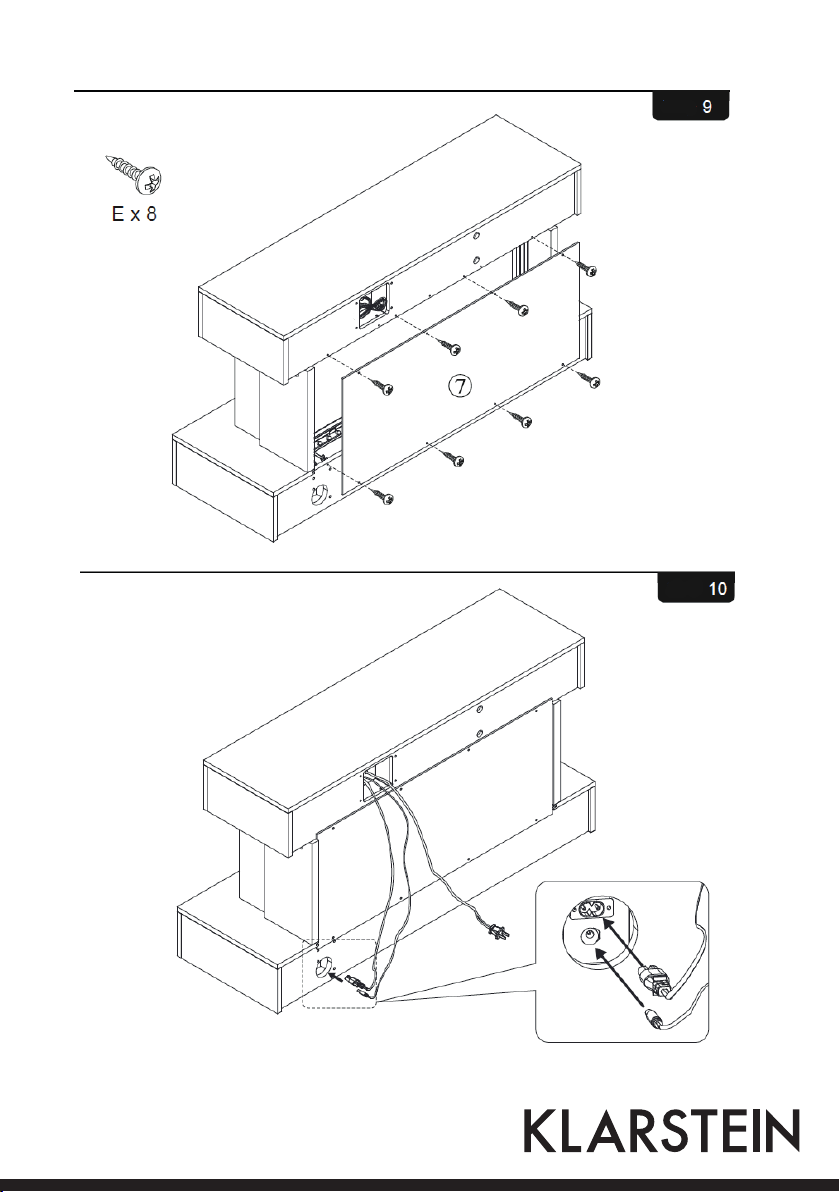

9

10

11

12
Inbetriebnahme und Bedienung
Bedienfeld und Fernbedienung
1 Ein/Aus
2 Heizung I
3 Mehr Flammeneffekt
4 Heizung aus
5 Heizung II
6 Weniger Flammeneffekt
Tastenfunktionen
Power Drücken Sie auf die Taste, um das Gerät einzuschalten. Drücken Sie erneut
auf die Taste, um das Gerät auszuschalten.
Heizen aus Drücken Sie auf die Taste, um die Heizung und das Gebläse auszuschalten.
Heizung I/II
Wenn Sie auf eine der Tasten drücken werden Heizung und Gebläse ein-
geschaltet. Sie haben die Wahl zwischen Heizung I und II. Drücken Sie auf
Heizung I, das Gerät läuft der niedrigen Einstellung mit 750 W. Drücken
Sie Heizung II, das Gerät läuft auf hoher Einstellung mit 1500 W.
Flammeneffekt
Erlaubt es den Flammeneffekt nach Ihrem Geschmack einzustellen. Drü-
cken Sie auf die [+] Taste, um den Effekt zu verstärken. Drücken Sie auf die
[-] Taste, um den Effekt zu verringern.
Zur Sicherheit ist das Heizelement im Gerät mit einer Startverzögerung ausgestattet. Wenn Sie das Gerät ein-
schalten dauert es einige Sekunden. Bis das Gerät beginnt heiße Luft auszublasen. Wenn Sie das Gerät aus-
schalten läuft der Lüfter wiederum noch einige Sekunden nach.

13
Fehlersuche und Fehlerbehebung
Problem Mögliche Ursache und Lösung
Das Gerät geht nicht an. Versichern Sie sich, dass es eingeschaltet ist.
Lassen Sie die eingebaute Sicherung von einem Fachbetrieb ersetzen.
Die Kohlen glühen aber kein
Flammeneffekt.
Überprüfen Sie ob der Drehmotor in Betrieb ist. Falls nicht, wenden Sie sich
an einen Fachbetrieb.
Das Gerät läuft nicht obwohl
es eingeschaltet ist und alle
Schalter auf ON stehen.
Setzen Sie alle Schalter auf OFF und ziehen Sie den Stecker aus der
Steckdose. Warten Sie 5 Minuten. Stecken Sie den Stecker nach 5 Minuten
wieder ein und starten Sie das Gerät erneut.
Das Gerät macht Geräusche. Es ist ein leichtes Ruschen zu vernehmen, das durch den Motor verursacht
wird, wenn die Flammeneffekt in Gebrauch ist. Dieses Geräusch ist zu hören,
wenn es keine anderen Hintergrundgeräusche gibt.
Es ist ein Rauschen zu vernehmen, das vom Gebläsemotor verursacht wird.
Dieser ist immer dann in Betrieb, wenn die Heizung aktiv ist.
Die Fernbedienung
funktioniert nicht.
Überprüfen oder ersetzen Sie die Batterien.
Hinweise zur Entsorgung
Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem nor-
malen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur
getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mit-
menschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)

14
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the
instruction manual are not covered by our warranty and any liability.
Technical Data
Item number 10030846
Power supply 220-240 V ~ 50 Hz
Power consumtion 2000 W
Safety Instructions
General Hints
• Read all instructions before using this appliance.
• This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces.
• Pillows,bedding, papers, clothes and curtains at least 3 feet (0.9m) from the front of this heater and keep
them away from the sides and rear.
• CAUTION: Extreme caution is necessary when any heater is used by or near children or invalids and whene-
ver the heater is left operating unattended.
• Always unplug this appliance when not in use.
• Do not operate any heater with a damaged cord or plug or after the appliance malfunctions, has been
dropped or damaged in any manner. Return heater to authorized service facility for examination, electrical
or mechanical adjustment, or repair.
• Any repairs to this appliance should be carried out by a qualified service person.
• Under no circumstances should this appliance be modified.
• Do not use outdoors.
• This heater is not intended for use in bathrooms,laundry areas and similar indoor locations. Never locate
heater where it may fall into a bathtub or other water container.
• Do not run cord under carpeting. Do not cover cord with throw rugs, runners or similar coverings. Arrange
cord away from traffic areas and where it will not be tripped over.
• To disconnect this appliance, turn controls to the off position, then remove plug from outlet.
• Connect to properly grounded outlets only.
• This appliance, when installed must be electrically grounded in accordance with local codes.
• Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an elec-
tric shock, fire or damage the heater.
• To prevent possible fire, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, like
a bed, where openings may become blocked.
• This heater has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint or flam-
mable liquids are used or stored. This appliance should not be used as a drying rack for clothing, nor should
Christmas stockings or decorations be hung on or near it.
• Use this appliance only as described in this manual. Any other use not recommended by the manufacturer
may cause fire, electric shock or injury to person.

15
• Always plug heaters directly into a wall outlet/receptacle. Never use with an extension cord or relocatable
power tap(outlet/power strip).
• Once the inner temperature of this insert reach to 85± 2°C, this insert will off-work automatically.To reset
temperaturing limiting control, disconnect power using plug or main switch for 5 minutes.
Hints on Installation
• Always plug heaters directly into a wall outlet/receptacle. Never use with an extension cord or relocatable
power tap (outlet/power strip).
• Check your heater cord and plug connections. A loose fitting outlet can cause the plug to overheat and/
or cause a fire. Be sure plug fits tight in the outlet. Check frequently during use to make sure plug and
outlet are not hot. If so, discontinue using heater and have outlet replaced by a qualified electrician.
Note: Heaters draw more current than small appliances, overheating of the outlet may occur even if it has
not occurred with the other appliances.
• Always unplug heater when not in use.
• Do not operate heater with a damaged cord or plug or after the heater malfunctions, has been dropped or da-
maged in any manner Discard heater or return to an authorized service facility for examination and/or repair.
• Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route
cord under furniture or appliances. Arrange cord away from traffic area and where it will not be tripped over.
• Do not place any objects such as furniture, papers, clothes, and curtains closer than 3 feet (0.9 m) to the
front of the heater and keep them away from the sides and rear when the heater is plugged in.
• Do not place the heater near a bed because objects such as pillows or blankets can fall off the bed and be
ignited by the heater.
Hints on Cleaning and Care
• Periodic cleaning/vacuuming of the fan/heater unit is recommended.Make sure the unit is turned OFF and
unplugged whenever you are cleaning the heater or fireplace.
• Make sure the power is turned off before proceeding.Any electrical repairs or rewiring of this unit should
be carried out by a licensed electrical in accordance with national and local codes.
• If repairing or replacing any electrical component or wiring,the original wire routing, colou rcoding and
securing locatlons must be followed.
• Electrical outlet wiring must comply with local building codes and other applicable regulations to reduce
the risk of fire,electrical shock and injury to persons.
• Do not use this fireplace if any part of it has been under water.Immediately call a qualified service techni-
cian to inspect the fireplace and replace any part of the electrical system.
• Disconnect power before attempting any maintenance or cleaning to reduce the risk of fire.electrical shock
or personal injury.
Hints on Tempered Glass
• Under no circumstances should this product be operated with broken glass.
• Do not strike or slam the glass.
• Do not use abrasive cleansers to clean the glass.
• This product uses tempered glass. Replacement of the glass supplied by the manufacturer should be done
by a qualified service person.

16
Installation
The fireplace must not be used until it is securely fastened to the wall. When choosing a location for your
electric fireplace, ensure that the general instructions are followed. For best results, install the electric fireplace
away from direct sunlight and dust.
Handling and Unpacking
• The installation should be carried out by two adults to avoid injury or damage. If for any reason it is conside-
red too heavy, please obtain assistance.
• When lifting the fireplace, always keep your back straight. Bend your legs and not your back. Avoid twisting
at the waist. It is better to reposition your feet.
• Avoid upper body I top heavy bending. Always bend from the knees rather than the waist. Do not lean for-
ward or sideways while handling the heater.
• Always grip the heater with the palm of the hand. Do not use the tips of fingers for support.
• Always keep the heater as close to the body as possible. This will minimize the cantilever action.
• Use gloves to provide additional grip.
• Unpack the package and lift the product gently out of the box, put it on a flat surface with the front panel
facing up.
Safety Warnings
• Do not connect this heater to a programmer, timer, separate remote control system or any other device that
switches the heater on automatically, since a fire risk exists if the heater is covered or positioned incorrectly.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
• In order to avoid a hazard due to inadvertent resetting of the thermal cut-out, this appliance must not be
supplied through an external switching device, such as a timer, or connected to a circuit that is regularly
switched on and off by the utility.
• Do not use this heater in the immediate surroundings of a bath, shower or swimming pool.
• Always make sure the electrical socket is accessible and located adjacent to but not above the heater.
• This heater must be located against the wallz.

17
Packing Content

18
Necessary Tools

19

20
