Kobalt 0019015 User manual

1
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m. - 8 p.m., EST,
Monday - Sunday.
ATTACH YOUR RECEIPT HERE
ITEM #2597104
MODEL #0019015
3-TIER
FREESTANDING
SHELVING UNIT
Español p. 9
KOBALT and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
SM20409

2
PRODUCT SPECIFICATIONS
TABLE OF CONTENTS
COMPONENTS SPECIFICATIONS
Capacity per shelf
Width
Depth
Height
1500 lbs. with weight evenly distributed
48 inch
24 inch
47 inch
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................3
Safety Information. .........................................................................................................................4
Preparation ....................................................................................................................................4
Assembly Instructions......................................................................................................................5
Warranty .......................................................................................................................................8
Replacement Parts List....................................................................................................................8

M6
Locking nut
Qty. 12 + 1
M6 x 55 mm
Bolt
Qty. 6 + 1
M6 x 70 mm
Bolt
Qty. 6 + 1

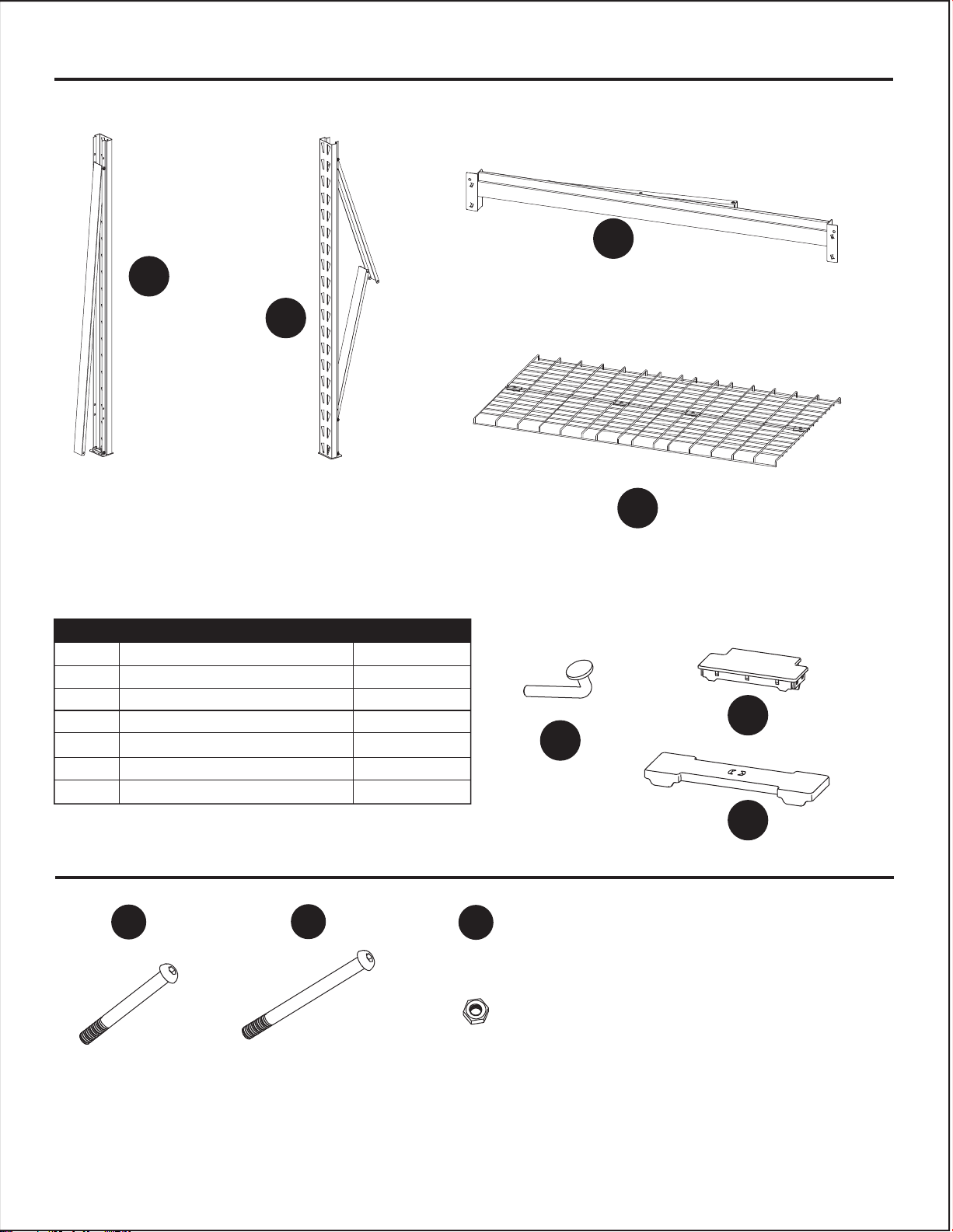

PACKAGE CONTENTS
3
A
B
C
D
E
F
G
2
2
6
3
12
4
6
Post with diagonal beam
Post with horizontal beams
Long beam with 1 steel tube
Foldable dual wire shelf
L-type pin
Top post cap
Shelf pad
PART DESCRIPTION QUANTITY
HARDWARE CONTENTS (shown actual size)
AA BB CC
A
B
C
EF
G
D

SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or operate this
product, failure to follow may result in serious injury. Save all warnings and instructions for future
reference.
• Do not stand on, step on, or alter this unit for anything outside the designed function of storage.
• Use care when handling and assembling metal parts.
• The metal may have sharp edges or corners. The use of protective gloves is recommended.
• Always remember to use proper lifting techniques when moving the boxed or assembled unit.
• Do not exceed 1500lbs per shelf. Be aware of dynamic loading! Sudden load movement may
briefly create excess load causing product failure.
• Evenly distribute the weight on each shelf and keep the heaviest loads on the bottom shelf.
• Use only on flat, level and hard surface capable of supporting the shelving and any items placed
on it. Maintain proper footing and balance at all times.
• Do not store flammable liquids in the unit unless they are secured in an approved container.
• Do not store gasoline in the unit under any circumstances.
• Keep bystanders out of the area during assembly.
• This product is not a toy. Do not allow children to play with, on or near the unit.
• The steel bottom feet are designed with mounting holes in the middle, with a diameter of 21/64"
(8.5 mm). You could secure the shelving unit to the floor with 15/64" (6 mm) to 5/16" (8 mm)
bolts/washers/expansion tubes (not included), if needed.
CAUTION
WARNING
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
It is recommended that this product to be assembled on a clean, soft surface, such as a piece of
cardboard.
The assembling task can be performed by one person but availability of a second person will make
the task simpler.
Estimated Assembly Time: 15 minutes (does not include unpacking time)
Tools Required forAssembly (included): 4 mm Hex Key, 10 mm Wrench
Tools Required forAssembly (not included): Rubber mallet
PREPARATION
4

ASSEMBLY INSTRUCTIONS
5

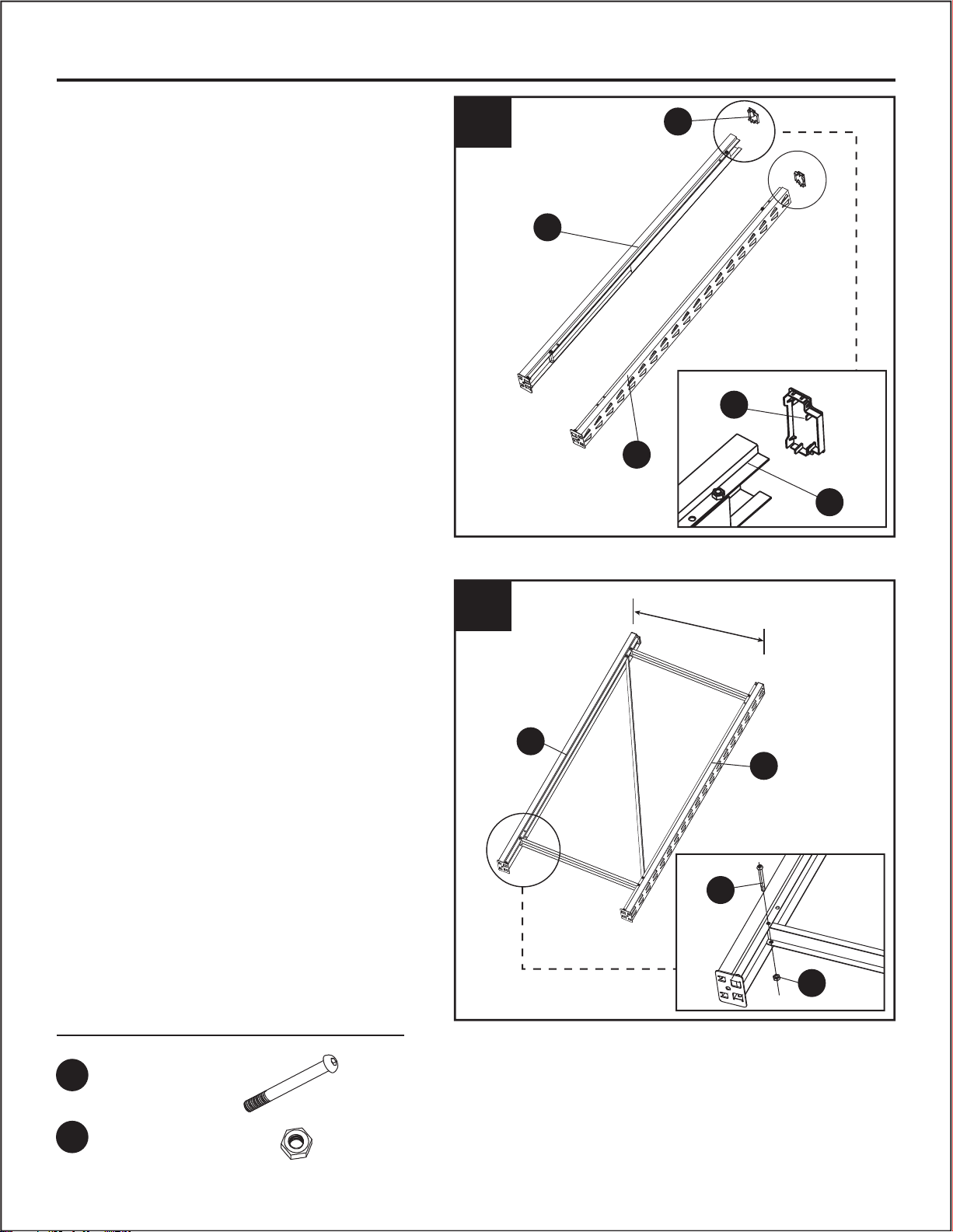

1. Insert the top post caps (F) to the top end
of posts with diagonal beams (A) and
posts with horizontal beams (B).
1F
B
A
B
F
2. Place one post with diagonal beam (A)
and one post with horizontal beams (B)
on a piece of cardboard, parallel to one
another about 24 inches apart. Insert the
free end of the diagonal beam in the post
with diagonal beam (A) into the post with
horizontal beams (B) diagonally and align
the holes. Insert the 2 beams in post with
horizontal beams (B) straightly into the
post with diagonal beam (A) and align
the holes. Secure the unit with M6 x 55
mm Bolt (AA) and M6 locking nut (CC).
Repeat for the other set of posts.
Note: Tighten all the bolts including the
pre-assembled ones, but do not
over-tighten them, or the steel parts will
get deformed. These also apply to the
following steps.
2
AA
AB
CC
24"
Hardware Used
AA x 6
M6 x 55 mm
Bolt
CC x 6
M6
Locking nut

ASSEMBLY INSTRUCTIONS
6

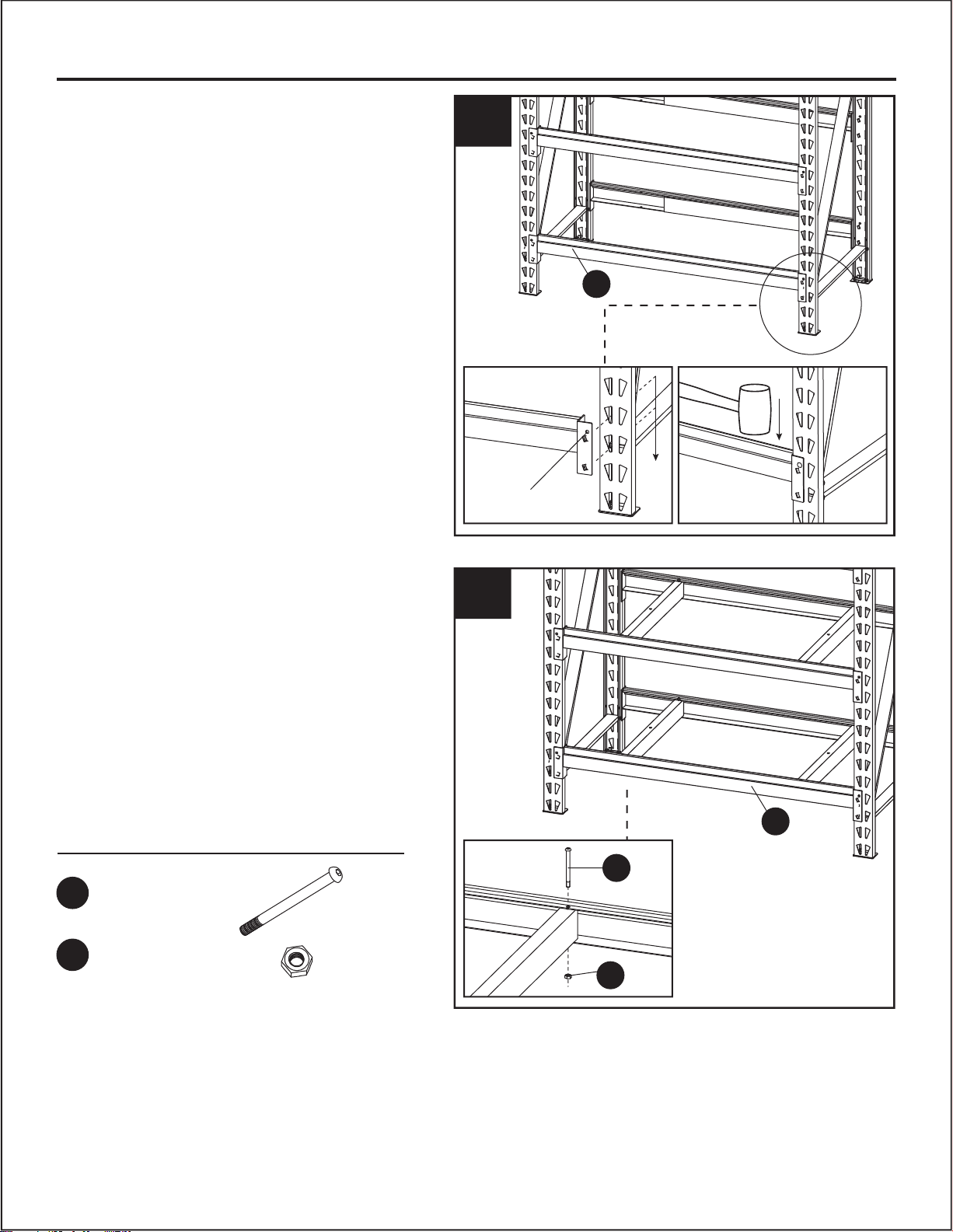

4. Swing out the free end of square tubes in
long beams (C) until they are
perpendicular to the long beams at the
same level, then align the holes and
secure them with M6 x 70 mm bolts (BB)
and M6 locking nuts (CC).
Note: Make sure each free end of steel tube
is secured to the opposite long beam and the
other end is pre-assembled.
4
C
BB
CC
C
Hardware Used
BB x 6
M6 x 70 mm
Bolt
CC x 6
M6
Locking nut
Locking pin hole
Note: Long beam with Kobalt logo should
be attached in the upper right corner on
the front side. Recommended to use a
rubber mallet to drive the long beams into
place. Each set of long beams on the
same level should be at the same height
with 2 steel tubes.
3. Slide the bracket tabs of long beam with
1 steel tubes (C) into the assembled unit
at your desired lowest location using a
downward motion. Make sure the locking
pin hole is at the top and the long beam
(C) is flush against the upright frame.
Repeat above procedure to attach
another beam in the opposite side but at
the same level. Continue assembling
each level from bottom to top and front to
back.
3

ASSEMBLY INSTRUCTIONS
7

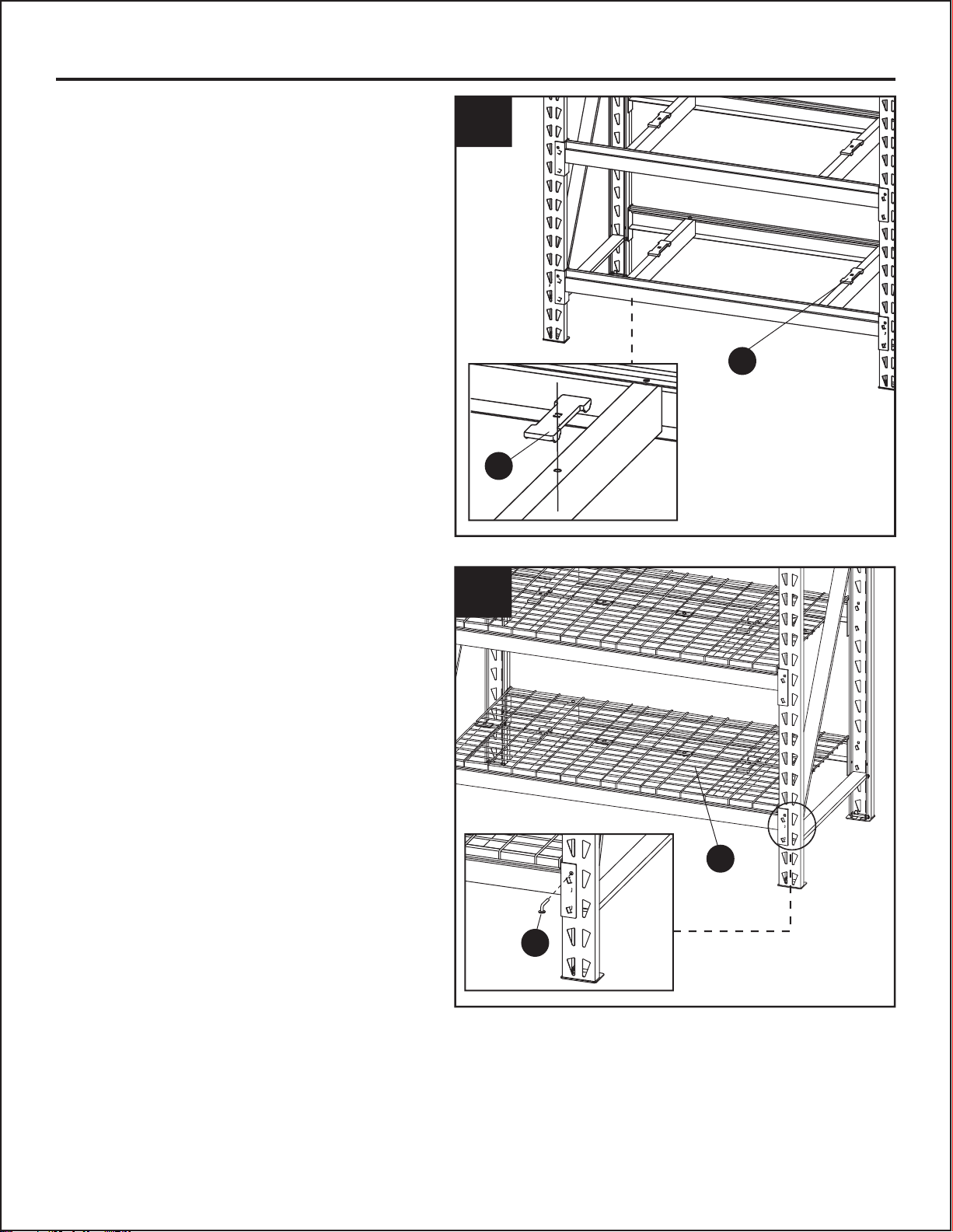

5. Insert the shelf pads (G) into the middle of
steel tubes.
Note: Wire grid with overhang side should be
faced down.
6. Hold foldable dual wire shelves (D) at an
angle, unfold and place them onto the
previously assembled long beams. Insert
the L-type pins (E) into the locking pin
holes at both ends of every long beam
using a downward motion.
5
E
D
G
G
6

8
LIFETIME HASSLE-FREE GUARANTEE

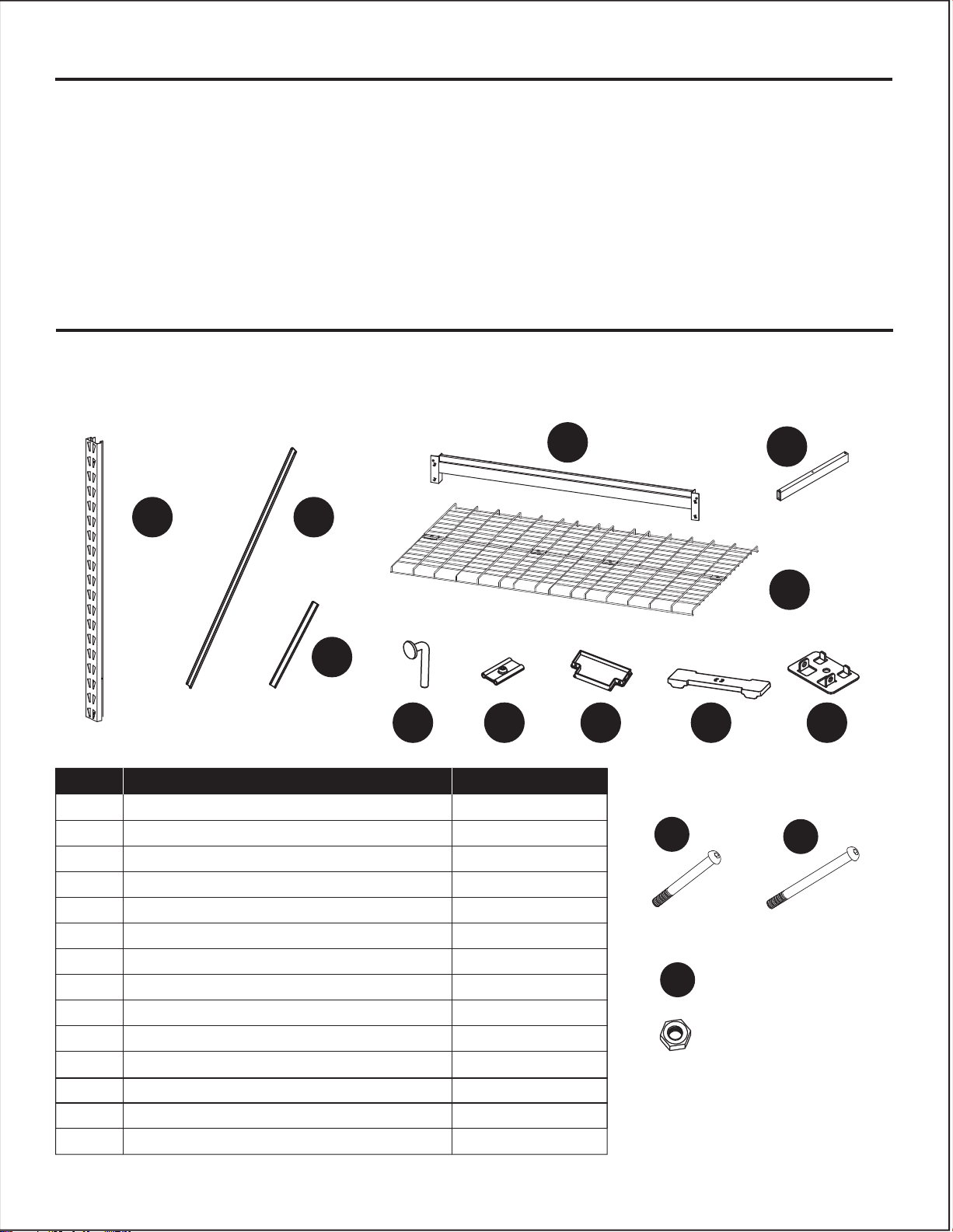

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-888-3KOBALT, 8 a.m. - 8 p.m., EST,
Monday – Sunday.
PART PART #
A
B
C
D
E
F
G
H
I
J
K
AA
BB
CC
Post
Diagonal beam
Horizontal beam
Long beam
Steel tube
Foldable dual wire shelf
L-type pin
Hinges for dual wire shelf
Top post cap
Shelf pad
Steel bottom feet
M6 x 55 mm Bolt
M6 x 70 mm Bolt
M6 Locking nut
2597104-A
2597104-B
2597104-C
2597104-D
2597104-E
2597104-F
2597104-G
2597104-H
2597104-I
2597104-J
2597104-K
2597104-HDWR
2597104-HDWR
2597104-HDWR
DESCRIPTION
This product carries a lifetime warranty. If the product is found to be defective, please call
1-888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Sunday, or return the item to the place of purchase
with a copy of the original sales receipt. The distributor will, at its option, repair or replace the product.
This warranty gives you specific legal rights, and you may also have other rights that vary from state
to state.
Printed in Vietnam
A B
C
DE
F
G H I J K
AA BB
CC

9
ARTÍCULO # 2597104
MODELO # 0019015
UNIDAD DE
ESTANTERÍA
INDEPENDIENTE
DE 3 NIVELES
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1888-3KOBALT (1-888-356-2258), de lunes a
domingo de 8 a.m. a 8 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
KOBALT y el diseño del logotipo son marcas comerciales o marcas
registradas de LF, LLC. Todos los derechos reservados.

10
ESPECIFICACIONES DEL PRODUCTO
ÍNDICE
COMPONENTES ESPECIFICACIONES
Capacidad por estante
Ancho
Profundidad
Altura
680,38 kg con peso distribuido uniformemente
121,92 cm
60,96 cm
119,38 cm
Contenido del paquete...................................................................................................................11
Aditamentos.........................................................................................................................11
Información de seguridad...............................................................................................................12
Preparación...................................................................................................................................12
Instrucciones de ensamblaje..........................................................................................................13
Garantía.......................................................................................................................................16
Lista de piezas de repuesto............................................................................................................16

M6
Contratuerca
Cant. 12 + 1
M6 x 55 mm
Perno
Cant. 6 + 1
M6 x 70 mm
Perno
Cant. 6 + 1
CONTENIDO DEL PAQUETE
11
A
B
C
D
E
F
G
2
2
6
3
12
4
6
Poste con viga diagonal
Poste con vigas horizontales
Viga larga con 1 tubo de acero
Estante de alambre doble plegable
Pasador tipo L
Tope de poste superior
Almohadilla de estante
PIEZA DESCRIPCIÓN CANTIDAD
ADITAMENTOS (se muestran en tamaño real)
AA BB CC
EF
G
A
B
C
D

INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar u operar este producto.
No seguirlo podría provocar lesiones serias. Guarde todas las advertencias e instrucciones para
referencia futura.
• No pise, modifique ni se pare sobre esta unidad para ningún uso que no sea la función de
almacenamiento para la que se diseñó.
• Tenga cuidado al manipular y ensamblar las placas de metal.
• El metal puede tener bordes o esquinas afiladas. Se recomienda el uso de guantes de
protección.
• Siempre recuerde usar técnicas adecuadas de levantamiento cuando mueva la unidad ya sea en
su caja o una vez ensamblada.
• No supere las 680 kg por estante. Esté siempre atento a la carga dinámica. El movimiento brusco
de carga puede crear brevemente exceso de carga y causar fallas en el producto.
• Distribuya el peso de manera uniforme en cada estante y coloque las cargas más pesadas en la
estantería inferior.
• Use solo sobre una superficie plana, nivelada y sólida que sea capaz de soportar la estantería y
cualquier artículo que se coloque en ella. Mantenga una posición y un equilibrio adecuados en
todo momento.
• No almacene líquidos inflamables en la unidad a menos que estén asegurados en un envase
aprobado.
• No almacene gasolina en la unidad bajo ninguna circunstancia.
• Mantenga a las personas lejos del área durante el ensamblaje.
• Este producto no es un juguete. No permita que los niños jueguen con el producto o cerca de él.
• Las patas inferiores de acero están diseñadas con orificios de montaje en el medio, con un
diámetro de 8,33 mm (21/64"). Puede fijar la estantería al piso con pernos de 15/64" (5,95 mm) a
5/16" (7,93 mm), arandelas y tubos de expansión (no se incluyen), si es necesario.
PRECAUCIÓN
ADVERTENCIA
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos anteriores. No intente
ensamblar el producto si falta alguna pieza o si estas están dañadas. Póngase en contacto con el
Departamento de Servicio al Cliente para obtener piezas de repuesto.
Se recomienda que este producto se ensamble sobre una superficie limpia y suave, como un trozo
de cartón.
Tiempo estimado de ensamblaje: 15 minutos (no incluye el tiempo de desembalaje)
Herramientas necesarias para el ensamblaje (se incluyen): llave hexagonal de 4 mm,
llave inglesa de 10 mm
Herramientas necesarias para el ensamblaje (no se incluyen): mazo de goma
PREPARACIÓN
12

INSTRUCCIONES DE ENSAMBLAJE
13
1. Inserte los topes de poste superiores (F)
en el extremo superior de los postes con
vigas diagonales (A) y los postes con
vigas horizontales (B).
2. Coloque un poste con vigas diagonales
(A) y un poste con vigas horizontales (B)
sobre un trozo de cartón, paralelos entre
sí a unas 60,96 cm de distancia. Inserte
el extremo libre de la viga diagonal del
poste con viga diagonal (A) en el poste
con vigas horizontales (B) en diagonal y
alinee los orificios. Inserte las 2 vigas en
el poste con vigas horizontales (B)
directamente en el poste con viga
diagonal (A) y alinee los orificios.
Asegure la unidad con un perno M6 x 55
mm (AA) y una contratuerca M6 (CC).
Repita para el otro juego de postes.
Nota: apriete todos los tornillos, incluidos los
preensamblados, pero no los apriete
demasiado o las piezas de acero se
deformarán. Estos también se aplican a los
siguientes pasos.
Aditamentos utilizados
AA x 6
M6 x 55 mm
Perno
CC x 6
M6
Contratuerca
1F
B
A
B
F
2
AA
AB
CC
24"

C
INSTRUCCIONES DE ENSAMBLAJE
14
4. Gire hacia afuera el extremo libre de los
tubos cuadrados en las vigas largas (C)
hasta que estén perpendiculares a las
vigas largas al mismo nivel, luego alinee
los orificios y asegúrelos con pernos M6 x
70 mm (BB) y contratuercas M6 (CC).
Nota: asegúrese de que cada extremo libre
del tubo de acero esté asegurado a la viga
larga opuesta y que el otro extremo esté
preensamblado.
Aditamentos utilizados
BB x 6
M6 x 70 mm
Perno
CC x 6
M6
Contratuerca
Nota: la viga larga con el logotipo de Kobalt
debe colocarse en la esquina superior
derecha de la parte frontal. Se recomienda
utilizar un mazo de goma para colocar las
vigas largas en su lugar. Cada juego de
vigas largas en el mismo nivel debe estar a
la misma altura con 2 tubos de acero.
3. Deslice las lengüetas de la abrazadera de la
viga larga con 1 tubos de acero (C) en la
unidad ensamblada en la ubicación más
baja deseada con un movimiento hacia
abajo.Asegúrese de que el orificio del
pasador de fijación esté en la parte superior
y que la viga larga (C) esté al ras con
respecto a la estructura vertical. Repita el
procedimiento anterior para otra viga (C) en
el lado opuesto pero al mismo nivel.
Continúe ensamblando cada nivel de abajo
hacia arriba y de adelante hacia atrás.
4
C
BB
CC
Orificio del
pasador de fijación
3

INSTRUCCIONES DE ENSAMBLAJE
15
5. Inserte las almohadillas de estante (G) en
el medio de los tubos de acero.
Nota: la rejilla de alambre con el lado que
sobresale debe quedar hacia abajo.
6. Sujete los estantes de alambre doble
plegables (D) en ángulo, desdóblelos y
colóquelos sobre las vigas largas
previamente ensambladas. Inserte los
pasadores tipo L (E) en los orificios de los
pasadores de fijación en ambos extremos
de cada viga larga con un movimiento
hacia abajo.
5
E
D
G
G
6

16
GARANTÍA DE POR VIDA SIN PROBLEMAS
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-888-3KOBALT,
de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
PIEZA PIEZA #
A
B
C
D
E
F
G
H
I
J
K
AA
BB
CC
Poste
Viga diagonal
Viga horizontal
Viga larga
Tubo de acero
Estante de alambre doble plegable
Pasador tipo L
Bisagras para estante de alambre doble
Tope de poste superior
Patas inferiores de acero
Almohadilla de estante
Perno M6 x 55 mm
Perno M6 x 70 mm
Contratuerca M6
2597104-A
2597104-B
2597104-C
2597104-D
2597104-E
2597104-F
2597104-G
2597104-H
2597104-I
2597104-J
2597104-K
2597104-HDWR
2597104-HDWR
2597104-HDWR
DESCRIPCIÓN
Este producto cuenta con una garantía de por vida. Si el producto presenta defectos, llame al
1-888-3KOBALT, de lunes a domingo de 8 a.m. a 8 p.m. hora estándar del Este, o devuelva el
artículo al lugar de compra junto con una copia del recibo de venta original. El distribuidor, a su
elección, reparará o reemplazará el producto. Esta garantía le otorga derechos legales específicos,
pero podría tener también otros derechos que varían según el estado.
Impreso en Vietnam
A B
C
DE
F
G H I J K
AA BB
CC
