Kobalt 19004 User manual

1
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
ITEM #2368776
ITEM #5193456
MODEL #19004
MODEL #19196
72-IN WORK TABLE
Español p. 8
KOBALT and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
SS22096
A STEP-BY-STEP VIDEO ON HOW
TO ASSEMBLE & THE TOOLS
NEEDED
SCAN ME
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 888-3KOBALT (888-356-2258), 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].

2
PRODUCT SPECIFICATIONS
TABLE OF CONTENTS
COMPONENTS SPECIFICATIONS
Maximum load for each hook
Maximum load for each side panel
Maximum load for wood top
Maximum total load
4 lbs.
11 lbs.
1500 lbs.
1522 lbs.
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................4
Safety Information............................................................................................................................4
Preparation .....................................................................................................................................4
Assembly Instructions......................................................................................................................5
Troubleshooting ..............................................................................................................................7
Warranty .........................................................................................................................................7
Replacement Parts List ..................................................................................................................7
Note: Specify the item number when ordering the product due to the different colors:
COLOR ITEM # MODEL #
Silver
Black
2368776
5193456
19004
19196

PACKAGE CONTENTS
3
A
A
B
C
D
E
F
G
1
2
1
1
2
1
4
Solid wood top
Side panel
Left leg
Right leg
Angle support
Back strut
Leg leveler assembly
PART DESCRIPTION QUANTITY
B
C
D
F
E
G

M8 x 20 mm Bolt
Qty. 8+2
M6 x 15 mm Bolt
Qty. 28+2
M6 mm Nut
Qty. 20+2
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or operate this
product. Failure to follow may result in serious injury. Save all warnings and instructions for future
reference.
• Do not stand on, step on, or alter this unit for anything outside the designed function of usage.
• Use care when handling and assembling metal plates.
• The metal may have sharp edges or corners. The use of protective gloves is recommended.
• Always remember to use proper lifting techniques when moving the boxed or assembled unit.
• Do not exceed maximum load capacities listed in Product Specifications on Page 2. Evenly distribute
load on table to avoid tipping.
• Do not knock on work top which will damage the work top.
• Use only on flat, level and hard surface capable of supporting the work table and any items placed on
work table. Maintain proper footing and balance at all times.
• For indoor use only. Keep away from damp, wet or rainy conditions.
• Do not place flammable liquids on the work table unless they are secured in an approved container.
• Do not place gasoline on the unit under any circumstances.
• Assemble only according to these instructions. Improper assembly can create hazards.
• Wear ANSI-approved safety goggles and heavy duty work gloves during assembly and use.
• Keep bystanders out of the area during assembly and use.
• Do not assemble and use when tired or under the influence of drugs or medication.
• The product is not a toy. Do not allow children to play with, on or near the unit.
• Inspect before every use, do not use if parts are loose or damaged.
CAUTION
WARNING
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
It is recommended that this product to be assembled on a clean, soft surface, such as a piece of
cardboard.
Tools Required for Assembly (included): 5mm Hex key wrench
Tools Required for Assembly (not included): Drill, Adjustable wrench
PREPARATION

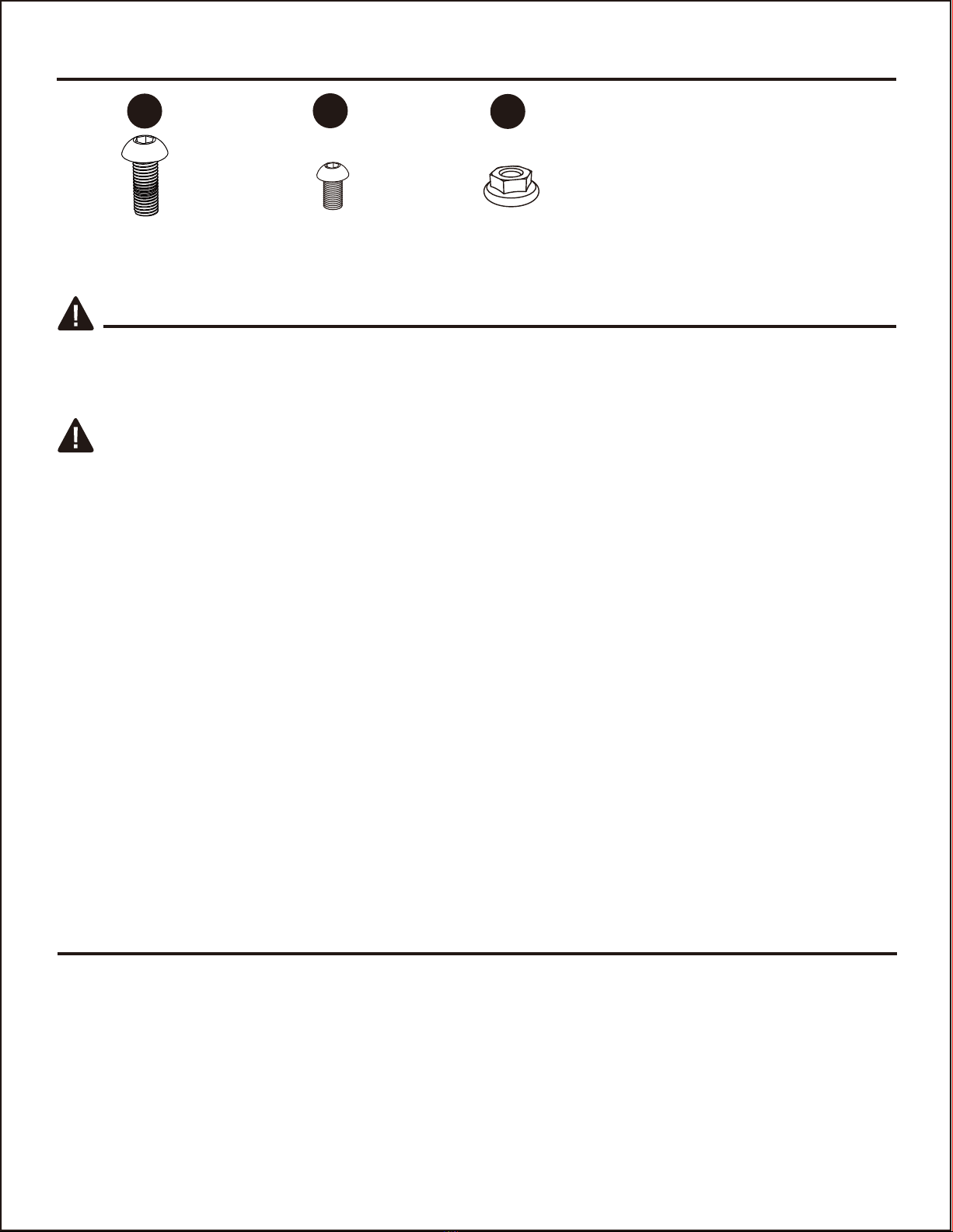

HARDWARE CONTENTS (shown actual size)
4
AA BB CC
Estimated Assembly Time: 30 minutes (does not include unpacking time)

ASSEMBLY INSTRUCTIONS
5

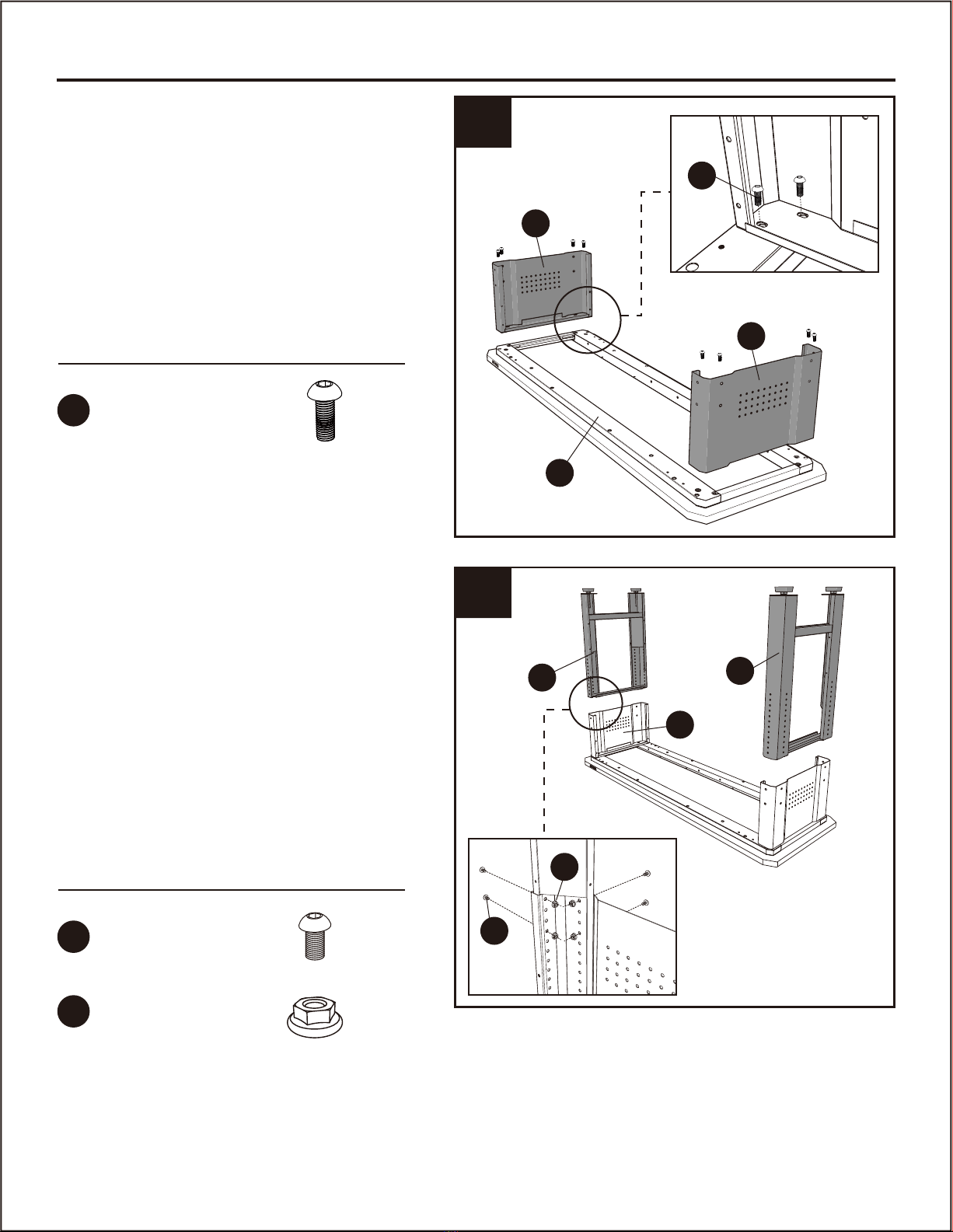

1. Attach side panels (B) to the solid wood
top (A) with M8 x 20 mm bolts (AA).
Note: Be sure to keep the solid wood top (A)
upside down on a soft surface, such as
carpeting or a piece of cardboard, to protect it
from scratches.
Ensure the bolts are screwed tightly. This
applies to all the bolts used in this unit.
2. Determine the desired location for the
right leg (D), insert it into side panel
(B), and tighten with M6 x 15 mm bolts
(BB) and M6 mm nuts (CC). Repeat
for the left leg (C).
1
2
BB
CC
AA
A
Hardware Used
AA x 8M8 x 20 mm Bolt
Note: This table is adjustable in height from
32.8 inch to 40.8 inch in 1 inch increments.
The left leg (C) and right leg (D) should be at
the same height after installation.
Hardware Used
BB x 16M6 x 15 mm Bolt
CC x 16M6 mm Nut
D
B
B
B
C

ASSEMBLY INSTRUCTIONS
6
3. Use M6 x 15 mm bolts (BB) to fix
angel supports (E) to side panels (B)
and solid wood top (A). Place the unit
upright.

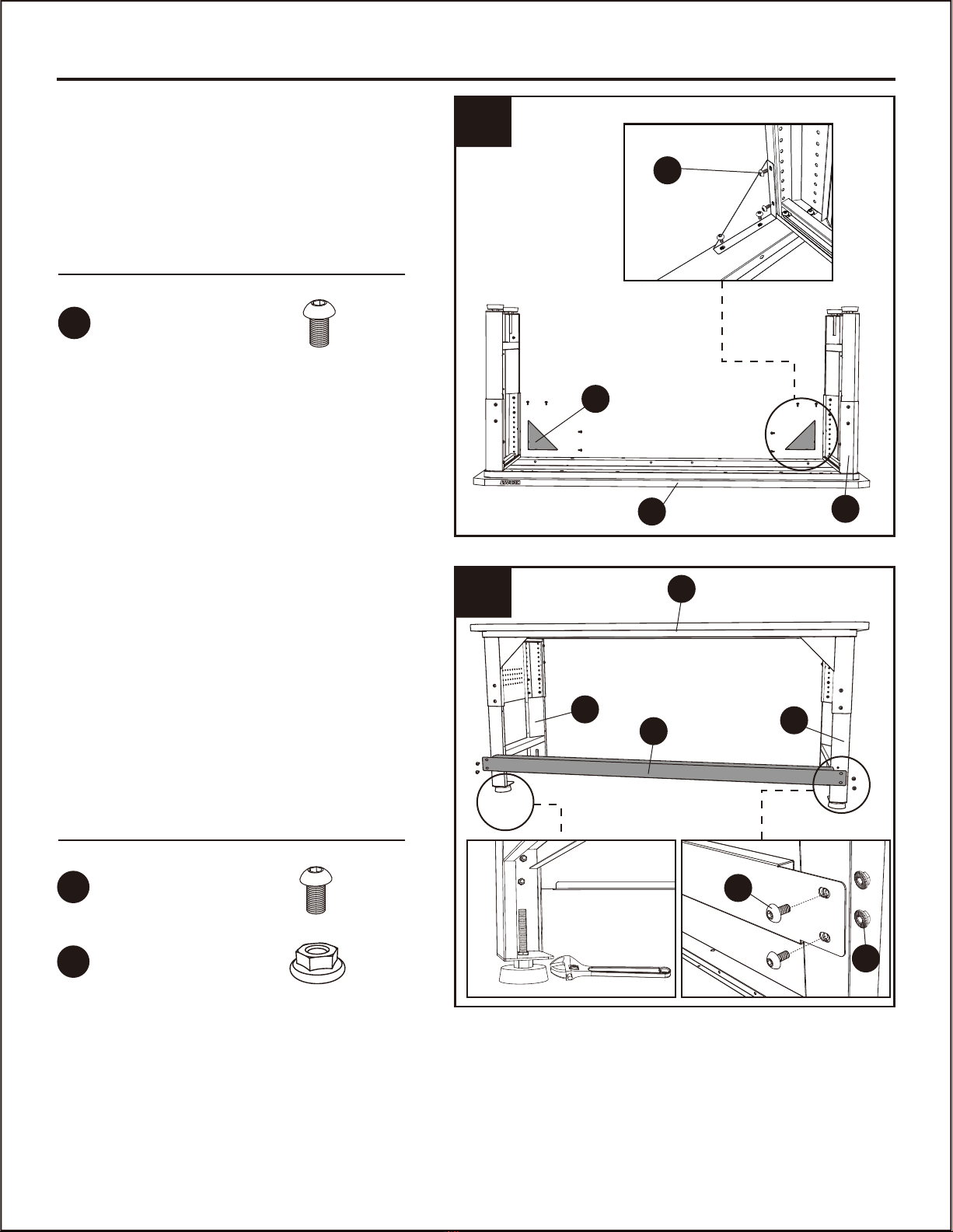

4. Attach the back strut (F) to the back of
the left leg (C) and right leg (D) with M6 x
15 mm bolts (BB) and M6 mm nuts (CC).
Carry the table to the desired place and
see if the solid wood top (A) is level. If not
due to uneven floor, use an adjustable
wrench (not included) to adjust the hex
nut until the top is level.
3
4
E
AB
Hardware Used
BB x 4M6 x 15 mm Bolt
CC x 4M6 mm Nut
Hardware Used
BB x 8M6 x 15 mm Bolt
FC
BB
CC
D
A
BB

7
TROUBLESHOOTING
PART PART #
A
B
C
D
E
F
G
AA
BB
CC
Solid wood top
Side panel
Left leg
Right leg
Angle support
Back strut
Leg leveler assembly
M8 x 20 mm Bolt
M6 x 15 mm Bolt
M6 mm Nut
2368776-A
2368776-B
2368776-C
2368776-D
2368776-E
2368776-F
106453-K
2368776-HDWR
2368776-HDWR
2368776-HDWR
DESCRIPTION
Printed in Cambodia
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bolt(s) cannot align
into the hole(s).
1. Bolt is damaged.
2. Bolt does not go vertically into
the hole(s).
1. Bolt(s) loose.
2. The ground is uneven or
too soft.
1. Fasten all bolts tightly by hex wrench
or screwdriver.
2. Adjust the hex nut in the leg leveler
assembly to offset the floor issue.
1. Change bolt(s).
2. Adjust the parts and make
sure the bolt(s) go vertically in to
the hole(s).
Work table is not
stable enough.
LIFETIME HASSLE-FREE GUARANTEE
REPLACEMENT PARTS LIST
For replacement parts, call our customer service at 888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at [email protected].
This product carries a lifetime warranty. If the product is found to be defective, please call 888-3KOBALT, 8
a.m. - 8 p.m., EST, Monday - Sunday, or return the item to the place of purchase with a copy of the original
sales receipt. The distributor will, at its option, repair or replace the product. This warranty gives you specific
legal rights, and you may have other rights that vary from state to state.
Black
Black
Black
5193456
5193456
5193456
Left leg
Right leg
Back strut
5193456-C
5193456-D
5193456-F
COLOR ITEM # DESCRIPTION PART #
Note: Some parts are not interchangeable because of different colors. Specify part number when
ordering:

8
ARTÍCULO # 2368776
ARTÍCULO # 5193456
Modelo # 19004
Modelo # 19196
MESA DE TRABAJO DE 182,88 CM
SS22096
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
KOBALT y el diseño del logotipo son marcas comerciales o marcas
registradas de LF, LLC. Todos los derechos reservados.
UN VIDEO PASO A PASO SOBRE
CÓMO ENSAMBLAR Y LAS
HERRAMIENTAS NECESARIAS
ESCANÉEME
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 888-3KOBALT (888-356-2258), de lunes a
domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto
con nosotros en [email protected].

9
ESPECIFICACIONES DEL PRODUCTO
ÍNDICE
COMPONENTES ESPECIFICACIONES
Carga máxima para cada gancho
Carga máxima para cada panel
Carga máxima de la cubierta superior
Carga total máxima
COLOR ARTÍCULO # MODELO #
Plata
Negro
2368776
5193456
19004
19196
Nota: especifique el número de artículo al pedir el producto debido a los diferentes colores:
1,81 kg
4,98 kg
680,38 kg
690,36 kg
Contenido del paquete...................................................................................................................10
Aditamentos.........................................................................................................................11
Información de seguridad..............................................................................................................11
Preparación...................................................................................................................................11
Instrucciones de ensamblaje..........................................................................................................12
Solución de problemas...................................................................................................................14
Garantía .......................................................................................................................................14
Lista de piezas de repuesto............................................................................................................14

CONTENIDO DEL PAQUETE
10
A
A
B
C
D
E
F
G
1
2
1
1
2
1
4
Cubierta de madera sólida
Panel lateral
Pata izquierda
Pata derecha
Soporte en triángulo
Puntal posterior
Conjunto nivelador de la pata
PIEZA DESCRIPCIÓN CANTIDAD
B
C
D
F
E
G

Perno M8 x 20 mm
Cant. 8+2
Perno M6 x 15 mm
Cant. 28+2
Tuerca M6 mm
Cant. 20+2
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar u operar este producto.
No seguirlo podría provocar lesiones serias. Guarde todas las advertencias e instrucciones para
referencia futura.
• No pise, modifique ni se pare sobre esta unidad para ningún uso que no sea la función de uso.
• Tenga cuidado al manipular y ensamblar las placas de metal.
• El metal puede tener bordes o esquinas afiladas. Se recomienda el uso de guantes de protección.
• Siempre recuerde usar técnicas adecuadas de levantamiento cuando mueva la unidad ya sea en
su caja o una vez ensamblada.
• No exceda las capacidades de carga máximas que se indican en las Especificaciones del producto en la página 9.
Distribuya de manera uniforme la carga en la mesa para evitar que se vuelque.
• No golpee la superficie de trabajo, ya que la dañará.
• Use solo sobre una superficie plana, nivelada y sólida que sea capaz de soportar la mesa de trabajo y cualquier artículo
que se coloque en ella. Mantenga una posición y un equilibrio adecuados en todo momento.
• Solo para uso en interiores. Manténgala alejada de lugares húmedos, mojados o de la lluvia.
• No coloque líquidos inflamables en la mesa de trabajo a menos que estén aseguradas en un envase aprobado.
• No coloque gasolina en el producto bajo ninguna circunstancia.
• Ensamble solo según las instrucciones. Un ensamblaje inadecuado puede crear riesgos.
• Use gafas de seguridad aprobadas por ANSI y guantes de trabajo para trabajo pesado durante el ensamblaje y uso.
• Mantenga a las personas lejos del área durante el ensamblaje y el uso.
• No ensamble ni use cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.
• El producto no es un juguete. No permita que los niños jueguen con el producto o cerca de él.
• Inspeccione antes de cada uso, no lo use si hay piezas sueltas o dañadas.
PRECAUCIÓN
ADVERTENCIA
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos anteriores. No intente ensamblar el producto
si falta alguna pieza o si estas están dañadas. Póngase en contacto con el Departamento de Servicio al
Cliente para obtener piezas de repuesto.
Se recomienda que este producto se ensamble sobre una superficie limpia y suave, como un trozo de
cartón.
Herramientas necesarias para el ensamblaje (se incluyen): llave hexagonal de 5 mm
Herramientas necesarias para el ensamblaje (no se incluyen): taladro, llave inglesa ajustable
PREPARACIÓN
ADITAMENTOS (se muestran en tamaño real)
11
AA BB CC
Tiempo estimado de ensamblaje: 30 minutos (no incluye el tiempo de desembalaje)

INSTRUCCIONES DE ENSAMBLAJE
12
1. Fije los paneles laterales (B) a la
cubierta de madera sólida (A) con
pernos M8 x 20 mm (AA).
Nota: asegúrese de mantener la cubierta de
madera sólida (A) hacia abajo sobre una
superficie suave, como una alfombra o un
trozo de cartón, para evitar rayarla.
Asegúrese de que los pernos queden bien
atornillados. Esto se aplica a todos los pernos
que se usen en esta unidad.
2. Determine la ubicación deseada para
la pata derecha (D), insértela en el
panel lateral (B) y apriete con pernos
M6 x 15 mm (BB) y tuercas M6 mm
(CC). Repita el proceso para la pata
izquierda (C).
1
2
BB
CC
AA
A
Aditamentos utilizados
AA x 8Perno M8 x 20 mm
Nota: esta mesa es ajustable en altura desde
83,31 cm a 103,63 cm en incrementos de
2,54 cm. La pata izquierda (C) y la pata
derecha (D) deben estar a la misma altura
después de la instalación.
Aditamentos utilizados
BB x 16Perno M6 x 15 mm
CC x 16Tuerca M6 mm
D
B
B
B
C

INSTRUCCIONES DE ENSAMBLAJE
13
3. Utilice pernos M6 x 15 mm (BB) para
fijar los soportes de ángel (E) a los
paneles laterales (B) y la cubierta de
madera sólida (A). Coloque el
producto en posición vertical.
4. Sujete el puntal posterior (F) a la parte
posterior de la pata izquierda (C) y la pata
derecha (D) con pernos M6 x 15 mm (BB)
y tuercas M6 mm (CC). Lleve la mesa al
lugar deseado y vea si la cubierta de
madera sólida (A) está nivelada. Si no lo
está debido a un piso irregular, use una
llave inglesa ajustable (no se incluye)
para ajustar la tuerca hexagonal hasta
que la cubierta esté nivelada.
3
4
E
AB
Aditamentos utilizados
BB x 4Perno M6 x 15 mm
CC x 4Tuerca M6 mm
Aditamentos utilizados
BB x 8Perno M6 x 15 mm
FC
BB
CC
D
A
BB

14
SOLUCIÓN DE PROBLEMAS
GARANTÍA DE POR VIDA SIN PROBLEMAS
LISTA DE PIEZAS DE REPUESTO
Este producto cuenta con una garantía de por vida. Si el producto presenta defectos, llame al 888-3KOBALT,
de lunes a domingo de 8 a.m. a 8 p.m. hora estándar del Este, o devuelva el artículo al lugar de compra junto
con una copia del recibo de venta original. El distribuidor, a su elección, reparará o reemplazará el producto.
Esta garantía le otorga derechos legales específicos, pero podría tener también otros derechos que varían
según el estado.
Impreso en Camboya
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
Los pernos no se
pueden alinear en
los orificios.
1. Los pernos están dañados.
2. Los pernos no se deslizan
verticalmente en los orificios.
1. Los pernos están sueltos.
2. El suelo está desnivelado o es muy
blando.
1. Apriete todos los pernos con una llave
inglesa hexagonal o un destornillador.
2. Ajuste la tuerca hexagonal en el ensamble
del nivelador de patas para compensar el
problema del piso.
1. Cambie los pernos.
2. Ajuste las piezas y asegúrese de que los
pernos se deslicen verticalmente en los
orificios.
La mesa de trabajo
no es lo
suficientemente
estable.
PIEZA PIEZA #
A
B
C
D
E
F
G
AA
BB
CC
Cubierta de madera sólida
Panel lateral
Pata izquierda
Pata derecha
Soporte en triángulo
Puntal posterior
Conjunto nivelador de la pata
Perno M8 x 20 mm
Perno M6 x 15 mm
Tuerca M6 mm
2368776-A
2368776-B
2368776-C
2368776-D
2368776-E
2368776-F
106453-K
2368776-HDWR
2368776-HDWR
2368776-HDWR
DESCRIPCIÓN
Negro
Negro
Negro
5193456
5193456
5193456
Pata izquierda
Pata derecha
Puntal posterior
5193456-C
5193456-D
5193456-F
COLOR ARTÍCULO # DESCRIPCIÓN PIEZA #
Nota: algunas piezas no son intercambiables debido a los diferentes colores. Especifique el número de
pieza al realizar el pedido:
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 888-3KOBALT, de
lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto con nosotros
en [email protected].
