Kobalt 0056643 User manual

1
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m - 8 p.m., EST,
Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0595496
MODEL #0056643
1-DRAWER,
2-DOOR
CABINET
Français p. 15
Español p. 29
AB15134
Lowes.com
KOBALT® and the K Design® are registered
trademarks of LF, LLC. All Rights Reserved.

TABLE OF CONTENTS
2Lowes.com
Package Contents....................................................................................................................3
Hardware Contents...................................................................................................................4
Safety Information ....................................................................................................................4
Preparation .............................................................................................................................4
Assembly Instructions ............................................................................................................5
Troubleshooting ......................................................................................................................14
Warranty .................................................................................................................................14
Replacement Parts List ...........................................................................................................14

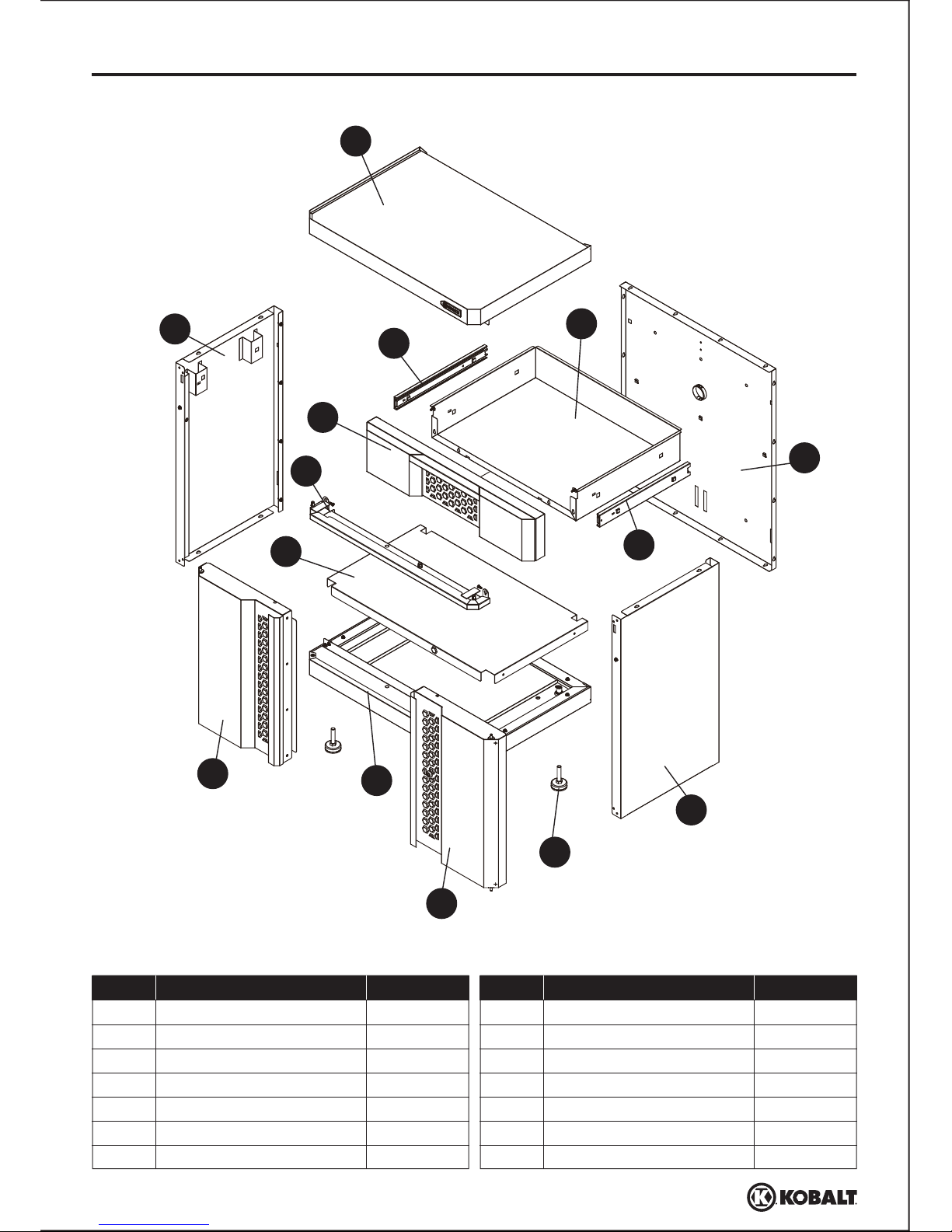

PACKAGE CONTENTS
PART QUANTITY
A
B
C
D
E
F
G
1
1
1
1
1
1
1
1
1
4
1
1
2
2
Back
Left side
Right side
Top
Base
Bottom shelf
Cabinet divider
DESCRIPTION PART QUANTITY
H
I
J
K
L
M
N
Left door
Right door
Leg leveler assembly
Drawer front
Drawer
Outside slide (preassembled)
Inside slide (preassembled)
DESCRIPTION
3Lowes.com
C
D
A
B
E
I
H
J
L
M
N
K
G
F

SAFETY INFORMATION
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do not
attempt to
It is recommended that this product be assembled on a clean, soft surface, such as a piece of
cardboard.
assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 1 hour (does not include unpacking time)
Tools Required for Assembly (not included): Drill, Phillips screwdriver,
Adjustable wrench
ST4.8 x 10 mm
Screw
Qty. 14 + 2
ST4 x 20 mm
Screw
Qty. 2
Wall strap
Qty. 1
Lock
(preassembled to right door (I))
Qty. 1
Key
(preassembled to right door (I))
Qty. 2
AA BB CC DD EE
FF
#8-32 Nut
Qty. 2
#8-32 x 3/8 in.
Bolt
Qty. 2
CAUTION
• Do not overload shelf (100 lbs. max.) or store loose or heavy items on the top of the unit.
• When storing items on the bottom shelf, equally distribute loads.
• Do not store flammable liquids in the unit unless they are secured in an approved container.
• Do not store gasoline in the unit under any circumstances.
• When mounting unit to wall, ensure studs are plumb and square.
• When mounting multiple units to a wall, check local building codes or consult with a contractor to
determine the maximum load rating for your desired installation.
WARNING
• Do not stand on, step on, or alter this unit for anything outside the designed function of storage.
• Use care when handling and assembling metal plates.
• The metal may have sharp edges or corners. The use of protective gloves is recommended.
• Always remember to use proper lifting techniques when moving the boxed or assembled unit.
GG

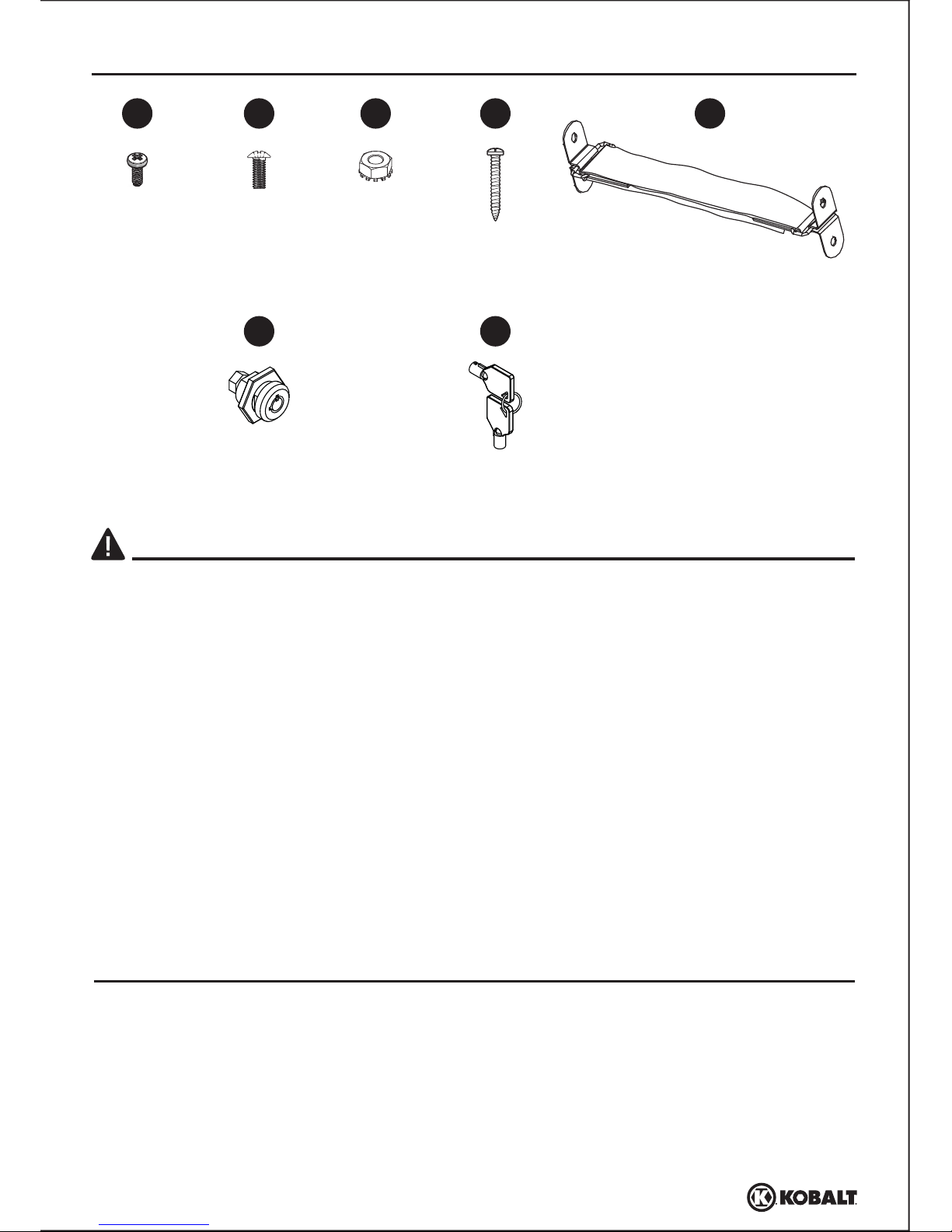

HARDWARE CONTENTS (shown actual size)
4Lowes.com

ASSEMBLY INSTRUCTIONS
1
B
B
C
A
A

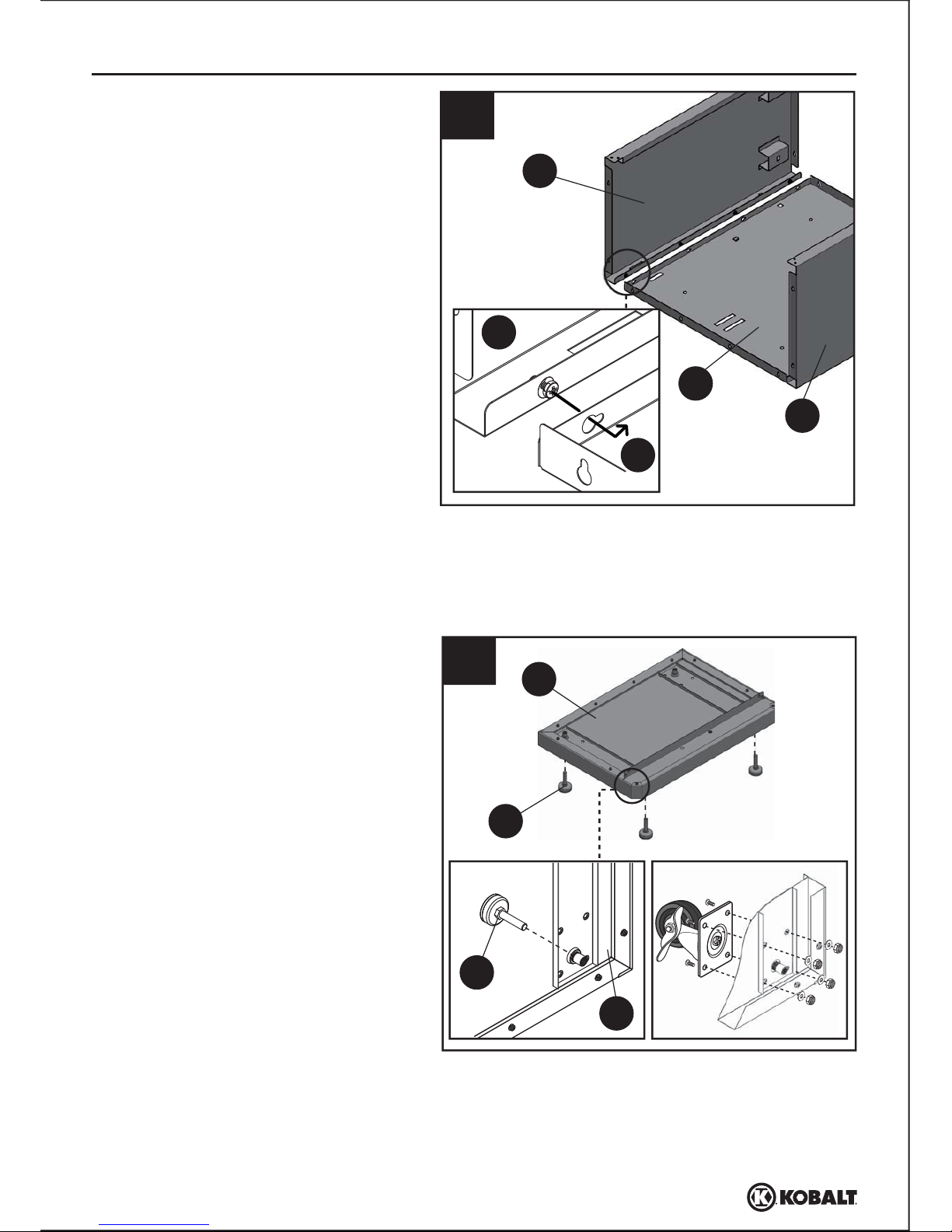

1. Slide preassembled screws into key slots
of back (A) to connect left side (B) and
right side (C) to back (A). Tighten the
screws.
Note: Be sure to keep back (A) on a soft
surface, such as carpeting or a piece of
cardboard, to protect it from scratches.
Note: Ensure all four legs are level before
moving on to the next step.
2
J
E
2. Screw leg leveler assemblies (J) to base
(E) until tight.
OPTIONAL
To move the unit freely, you can install
Casters (Item #0112281, sold separately)
in place of the leg leveler assemblies (J).
Simply install swivel casters onto base (E)
using head bolts, steel nuts, and locking
washers provided with the separate
purchase.
J
E
OPTIONAL
5Lowes.com

L
ASSEMBLY INSTRUCTIONS
Hardware Used
4
AA x 4ST4.8 x 10 mm
Screw
3. Push and tighten the preassembled
screws on the assembled unit from Step
1 to the key slots of base (E). Tighten the
ST4.8 x 10 mm screws (AA) to the front
edge of the base (E) to connect left side
(B) and right side (C) to base (E).
4. Flick the plastic clips on the inside
slide (N) to detach the outside slide
(M) from the inside slide (N). For the
plastic clip on the left side, please
press down and slide outside slide
(M) off inside slide (N). For the
plastic clip on the right side, please
push up and slide outside slide (M)
off inside slide (N).
Left sideRight side
M
N
6Lowes.com
AA
3
C
A
EE
E
B
B
C
AC
A
E

ASSEMBLY INSTRUCTIONS
Hardware Used
5
6
G
C
B
AA
AA x 2ST4.8 x 10 mm
Screw
M
C
C
M
B

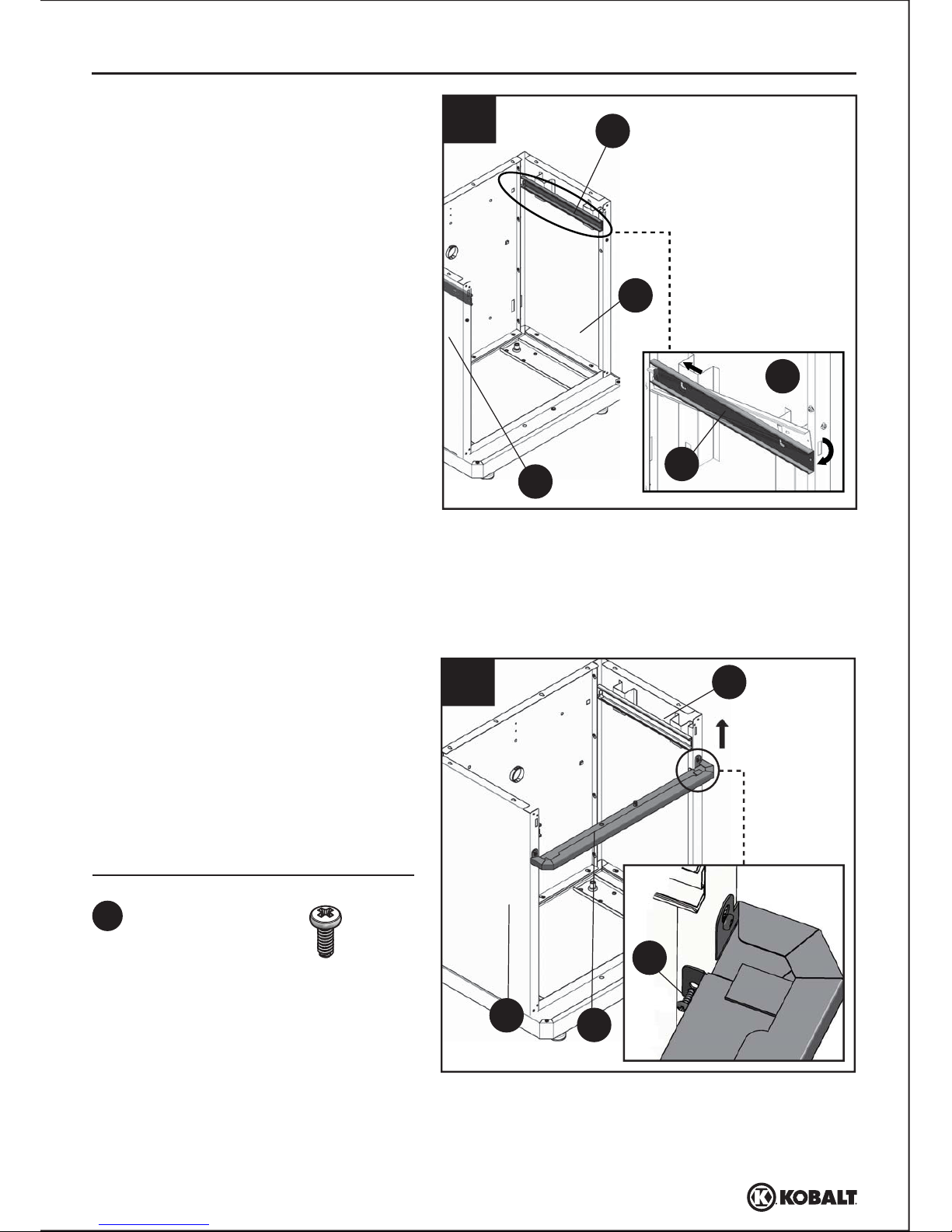

5. Insert the back tongue of outside slide
(M) to the back slot on right side (C),
then assemble the front tongue of
outside slide (M) to the front slot on
right side (C).
Repeat above step for left side (B).
6. Push key slot in the bottom of cabinet
divider (G) to the preassembled screws
on the left side (B) and right side (C).
Tighten the screws. Screw two ST4.8 x
10 mm screws (AA) to the two top holes
of cabinet divider (G) to connect cabinet
divider (G) to left side (B) and right side
(C).
Note: Make sure the right outside slide (M )
is assembled on right side (C ) and left
outside slide (M ) on the left side (B ) .
7Lowes.com

F
E
ASSEMBLY INSTRUCTIONS
8
E
C
A
AC
F
F
F

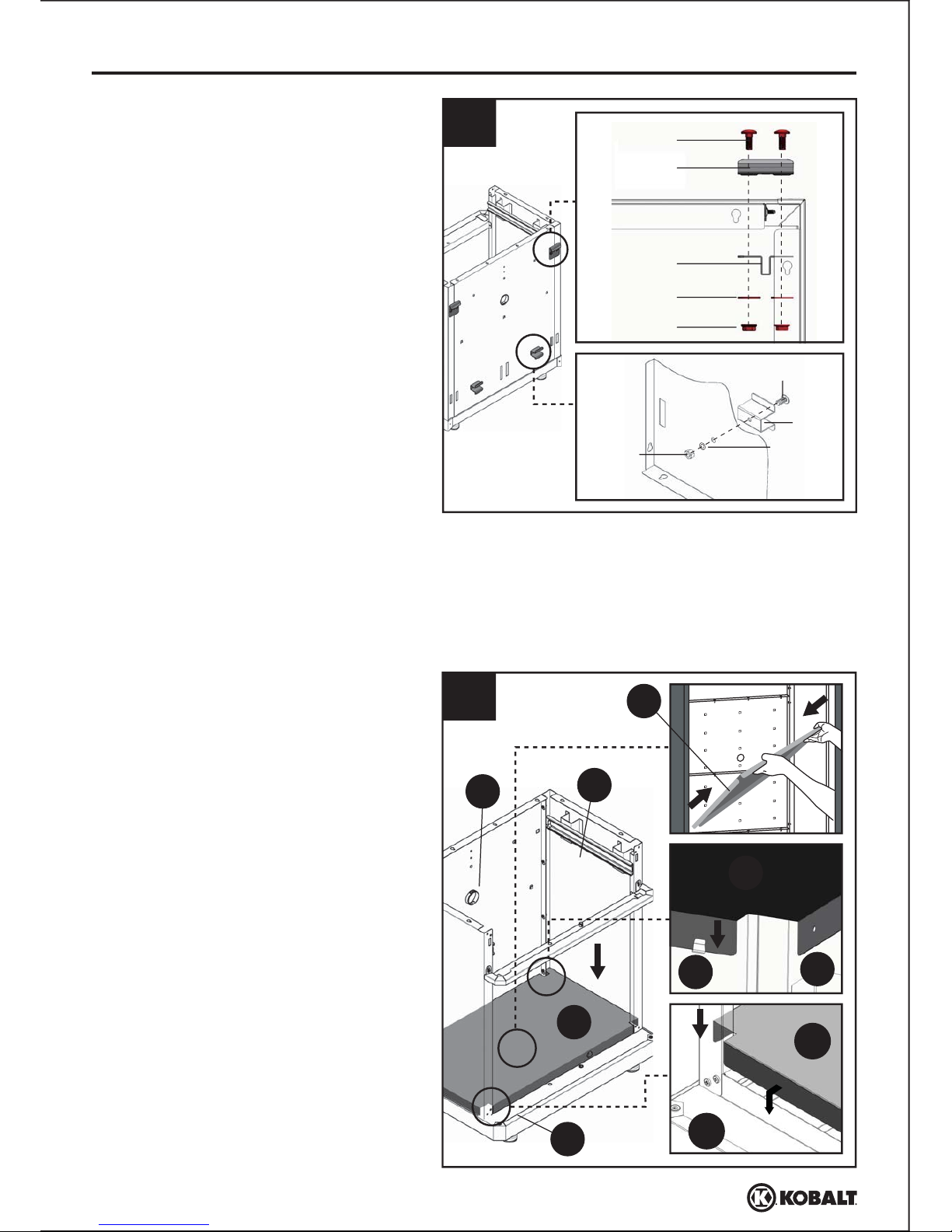

8. Install the bottom shelf (F) by tipping it
to the side and inserting it into the
cabinet. With bottom shelf (F) at an
angle, align the cut-outs on the
bottom shelf (F) with the back seams
caused by left side (B), right side (C),
and back (A). Carefully lower the
bottom shelf (F), ensuring the front of
the bottom shelf (F) goes over the
front flange of the base (E).
7Carriage bolts
Truss HD screws
Outside cabinet
brackets
Inside cabinet
brackets
Flat washers
Flat washers
Flange nuts
Hex nuts
Cabinet
spacers
7. OPTIONAL
If you plan to hang the unit on the wall
using the K-Rail®(Item #0103683, sold
separately) and Wall Mount Kit (Item
#0345926, sold separately), please
follow the below step. Otherwise,
proceed to Step 8. Attach carriage bolts,
flange nuts, flat washers, outside
cabinet brackets and inside cabinet
brackets to the back of the assembled
unit. Screw cabinet spacer with truss
HD screws, flat washers and hex nuts to
the back of the assembled unit.
Note: If inside front shelf tabs are
flattened during assembly, use a flat
screwdriver (not included) to adjust tabs.
8Lowes.com

L
K
ASSEMBLY INSTRUCTIONS
10
Hardware Used
AA x 4ST4.8 x 10 mm
Screw
Hardware Used
AA x 2ST4.8 x 10 mm
Screw

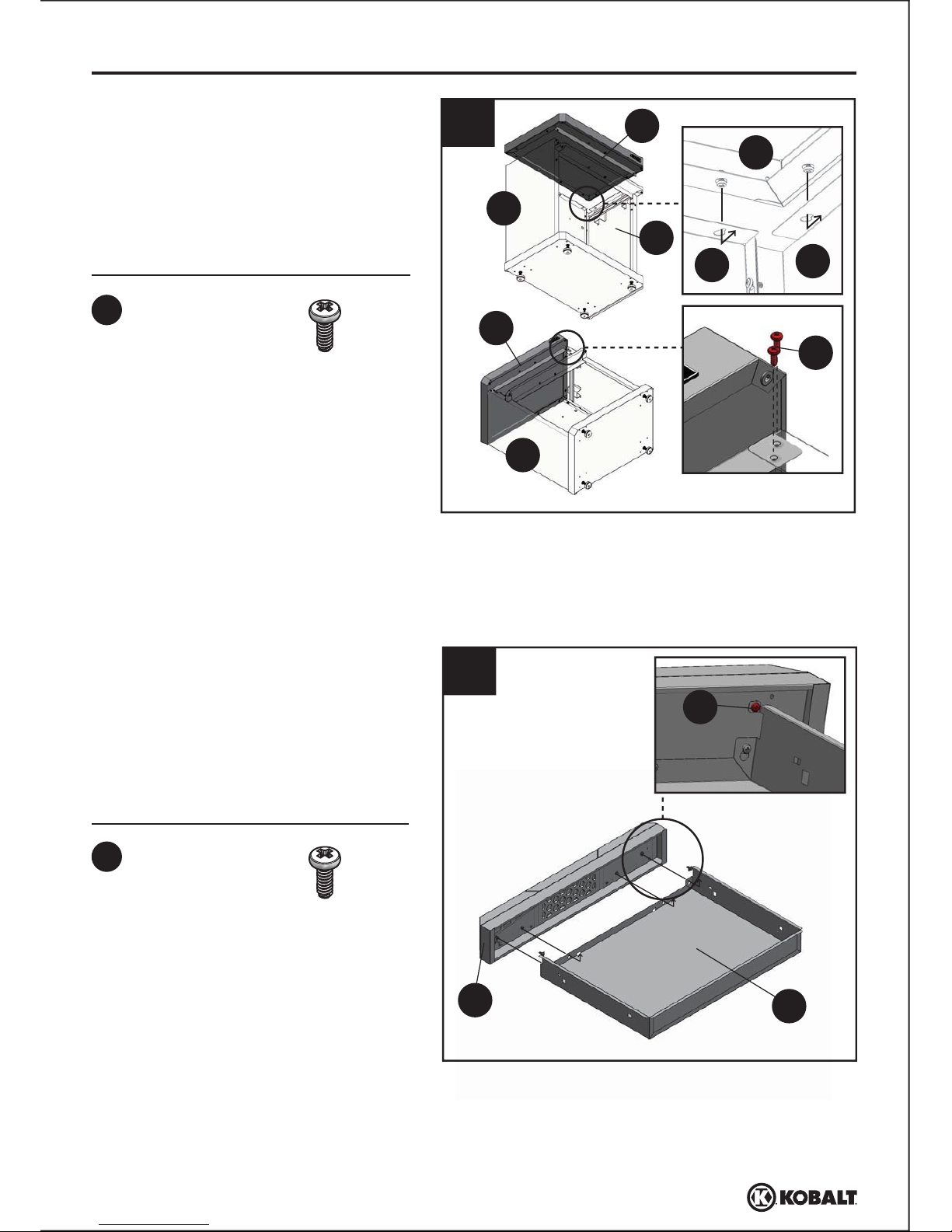

9. Slide and tighten the preassembled
screws in the top (D) to the assembled
unit. Tighten ST4.8 x 10 mm screws
(AA) to the front edge of top (D) to
connect the left side (B) and right side
(C) to top (D).
10. Slide preassembled screws on the
drawer front (K) to the key slots in the
drawer (L). Tighten the screws. Use
ST4.8 x 10 mm screws (AA) to connect
drawer front (K) and top drawer (L).
AA
9Lowes.com
9
C
D
A
AA
B
B
D
D
C

M
N
L
K
N
M
ASSEMBLY INSTRUCTIONS
11

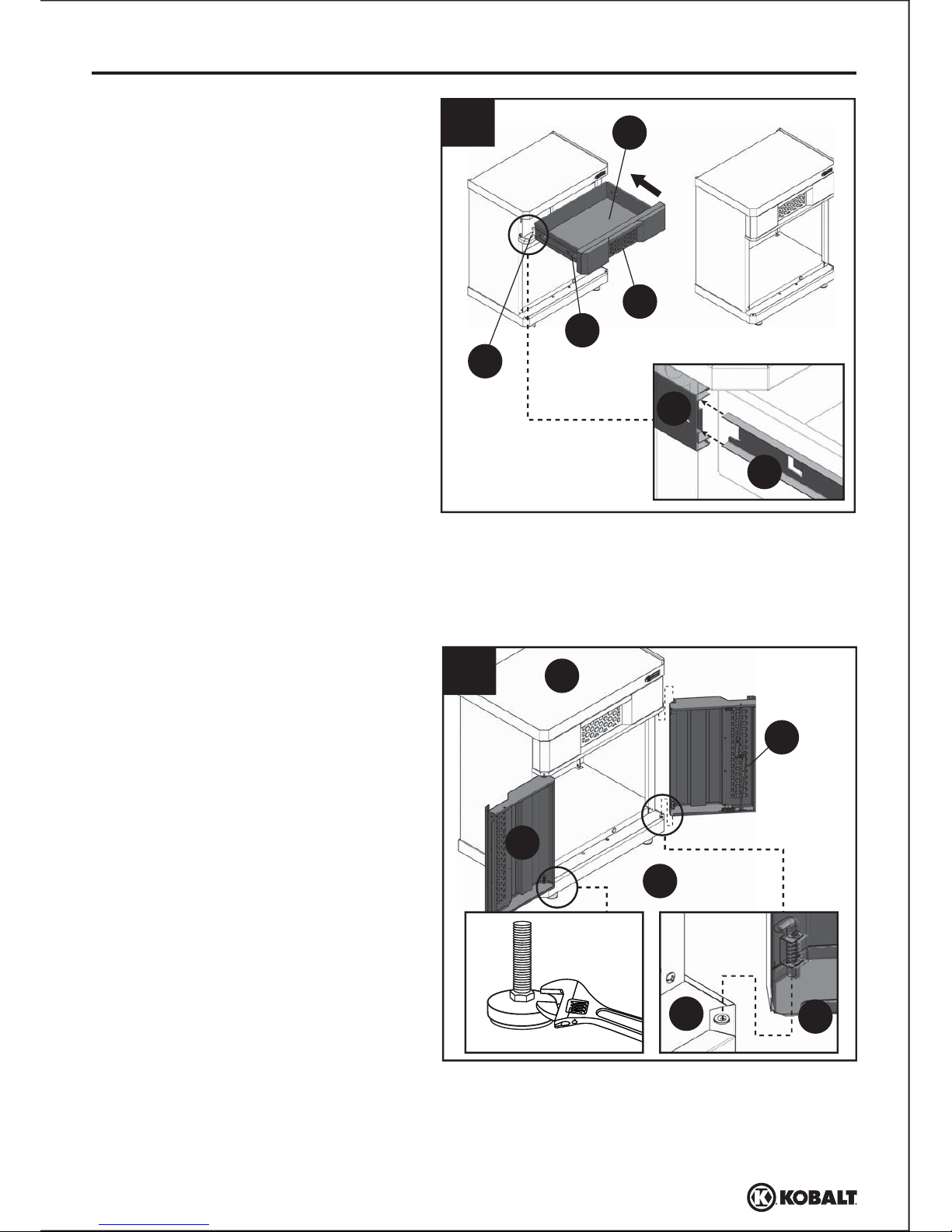

12. Lift and pull the L-shaped pivot pin on
the edge of the right door (I), aligning
the assembling hole of the base (E)
and top (D), then release. Repeat for
left door (H).
11. Align the inside slide (N) of the drawer
(L) to the previously installed outside
slide (M), then push the drawer (L)
completely into the assembled unit.
Note: You will need to flip the latch in the
middle of drawer front (K) to close or
open the assembled drawer.
Note: Check and see if the top (D) is level.
If not level due to uneven floor, the two
doors will probably not be properly
aligned. In this case, use an adjustable
wrench (not included) to adjust the hex
nut until the top (D) is level.
10 Lowes.com
I
D
E
H
I
E
12

ASSEMBLY INSTRUCTIONS
EE
OPTIONAL K-RAIL MOUNTING INSTRUCTIONS
13
1
Hardware Used
A
D
EE x 1
x 2
x 2
x 2 Wall strap
BB #8-32 x 3/8 in. Bolt
CC #8-32 Nut
DD ST4 x 20 mm
Screw
1. Ensure wall studs are plumb and
square. Place the
K-Rail®(Item
#0103683, sold
separately) on the wall
studs at the desired location, with the
center of the
K-Rail® a minimum of
30-1/2 in. from the floor. Level the
K-Rail® and mark the location. K-Rail®
must be attached to a minimum of 3
wall studs. Attach the
K-Rail® to the
wall studs at the marked locations
using two wood screws (not provided)
per stud.
Minimum
30-1/2 in. from
the floor
13. Screw one end of wall strap (EE) to
the upper side of back (A) with
#8-32 x 3/8 in. bolts (BB) and #8-32
nuts (CC). Secure the other end to the
wall with ST4 x 20 mm screws (DD).
DD
BB
CC EE
Note: This cabinet should be anchored to
the wall using the wall strap (EE) to avoid
any potential danger from cabinet falling.
Check and see if the top (D) is level. If not
level due to uneven floor, the two doors
will probably not be properly aligned. In
this case, use an adjustable wrench (not
included) to adjust the hex nut until the
top (D) is level.
Wall
11 Lowes.com

D
OPTIONAL K-RAIL MOUNTING INSTRUCTIONS
2
2. Position the bottom outside cabinet
brackets onto
K-Rail® as shown.
Lift the cabinet and insert the top
outside cabinet brackets into the
K-Rail® on the top.
1. Place the Wood Work Surface (Item
#0114853, sold separately) onto the
top of the assembled unit.
OPTIONAL WOOD WORK SURFACE INSTUCTIONS
1
NOTE: If the cabinet spacers do not rest
on a finished wall or on wall studs,
additional wall support may be needed to
properly level the cabinet.
12 Lowes.com

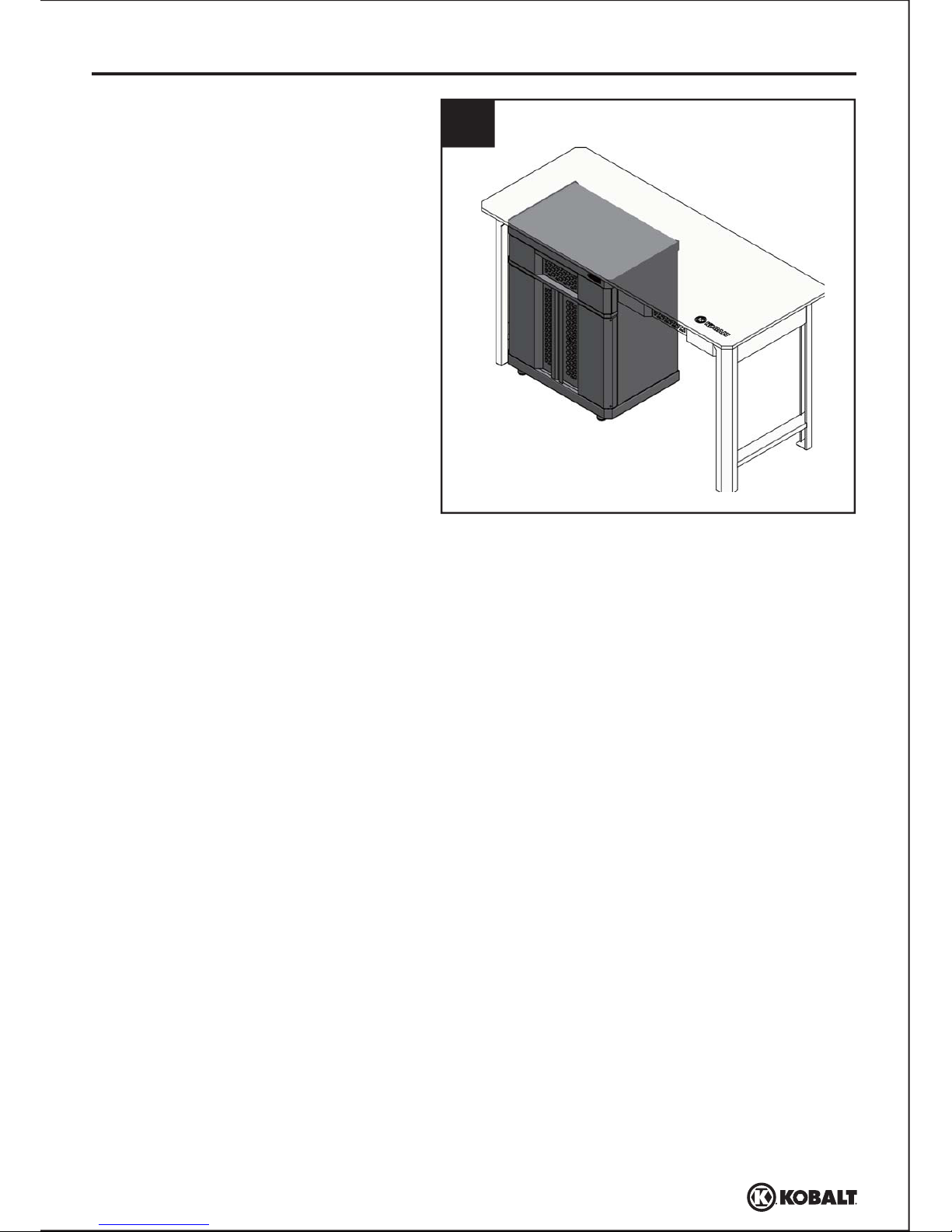

1. Push the assembled cabinet under
Work Table (Item #0595505, sold
separately).
OPTIONAL PLACING UNDER WORK TABLE INSTRUCTIONS
1
NOTE: Need adjust the assembled
cabinet’s height to between 35.8 in.
to 36.6 in.
13 Lowes.com

LIFETIME HASSLE-FREE GUARANTEE
REPLACEMENT PARTS LIST
For replacement parts, call custom service at 1-888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Friday.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Screw(s) will not
align into hole(s).
1. Natual properties of sheet
metal cause slight changes in
pre-drilled hole location.
1. Unit is not level. 1. Remove the unit from the wall
and ensure the studs are plumb
and square.
1. Place screws into all aligned holes
and hand tighten. Push a 3/8 in.
hole-punch through both holes to
force the alignment. With the
hole-punch in place, tighten all other
screws. When the hole-punch is
removed, the screw(s) should easily
fit into the remaining hole(s).
Doors will not
remain closed.
PART PART #
A
B
C
D
E
F
G
H
I
J
K
L
M
Back
Left side
Right side
Top
Base
Bottom shelf
Cabinet divider
Left door
Right door
Leg leveler assembly
Drawer front
Drawer
Outside slide
595496-A
595496-B
595496-C
595496-D
595496-E
595496-F
595496-G
595496-H
595496-I
595496-J
595496-K
595496-L
595496-M
595496-N
595496-O
595496-P
595496-Q
595496-AA
595496-BB
595496-CC
595496-DD
595496-EE
595496-FF
595496-GG
595496-HH
DESCRIPTION PART
N
O
P
Q
AA
BB
CC
DD
EE
FF
GG
HH
Inside slide
Door magnet
Door L shape pivot pin
Spring
ST4.8 x 10 mm screw
#8-32 x 3/8 in. bolt
#8-32 Nut
ST4 x 20 mm screw
Wall strap
Lock
Key
Electrical bushing
DESCRIPTION PART #
This product carries a lifetime warranty. If the product is found to be defective, please call
1-888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Friday, or return the item to the place of
purchase with a copy of the original sales receipt. The distributor will, at its option, repair or replace
the product. This warranty gives you specific legal rights, and you may have other rights that vary
from state to state.
14 Lowes.com
Printed in China
KOBALT® and the K Design® are registered
trademarks of LF, LLC. All Rights Reserved.

15
ARTICLE #0595496
MODÈLE #0056643
ARMOIRE À
1 TIROIR ET
À 2 PORTES
Lowes.com
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1 888 3KOBALT (1-888-356-2258),
entre 8 h et 20 h (HNE), du lundi au vendredi.
KOBALT® et le motif de K® sont des marques de
commerce déposées de LF, LLC. Tous droits réservés.

TABLE DES MATIÈRES
16 Lowes.com
Contenu de l’emballage ...........................................................................................................17
Quincaillerie incluse..................................................................................................................18
Consignes de sécurité .............................................................................................................18
Préparation .............................................................................................................................18
Instructions pour l’assemblage .............................................................................................19
Dépannage ...............................................................................................................................28
Garantie ....................................................................................................................................28
Liste des pièces de rechange .................................................................................................28

CONTENU DE L’EMBALLAGE
PIÈCE QUANTITÉ
A
B
C
D
E
F
G
1
1
1
1
1
1
1
1
1
4
1
1
2
2
Panneau arrière
Panneau latéral gauche
Panneau latéral droit
Dessus
Base
Tablette inférieure
Séparateur de l’armoire
DESCRIPTION PIÈCE QUANTITÉ
H
I
J
K
L
M
N
Porte gauche
Porte droite
Panneau frontal du tiroir supérieur
Devant du tiroir
Tiroir
Glissière extérieure (préassemblée)
Glissière intérieure (préassemblée)
DESCRIPTION
17 Lowes.com
C
D
A
B
E
I
H
J
L
M
N
K
G
F

18 Lowes.com
CONSIGNES DE SÉCURITÉ
PRÉPARATION
Temps d’assemblage approximatif : 1 heure (en excluant le temps de déballage des pièces)
Outils nécessaires pour l’assemblage (non inclus) : perceuse, tournevis cruciforme
et clé à molette
Vis
ST4,8 de 10 mm
Qté : 14 + 2
Vis
ST4 de 20 mm
Qté : 2
Courroie de mur
Qté : 1
Verrou
(préassemblé à la porte droite [I])
Qté : 1
Clé
(préassemblée à la porte droite [I])
Qté : 2
AA BB CC DD EE
FF
Écrou de
8/32 po
Qté : 2
Boulon de
8/32 po x 3/8 po
Qté : 2
MISE EN GARDE
• Ne surchargez pas les tablettes (au plus 45,36 kg), et ne rangez pas d’articles lâches ou lourds sur le dessus de l’armoire.
• Lorsque vous rangez des articles sur la tablette inférieure, répartissez uniformément la charge.
• Ne rangez pas de liquides inflammables dans l’armoire, à moins qu’ils ne soient dans un contenant approuvé et
hermétiquement fermé.
• Ne rangez pas d’essence dans l’armoire, en aucune circonstance.
• Lorsque vous fixez l’armoire au mur, veillez à ce que les montants soient d’aplomb et droits.
• Lorsque vous fixez plusieurs armoires à un mur, vérifiez les codes du bâtiment locaux ou consultez un entrepreneur pour
déterminer la charge maximale que peut contenir votre installation.
AVERTISSEMENT
• Ne vous tenez pas debout sur cette armoire, ne montez pas dessus et ne la modifiez pas. Ne l’utilisez que pour sa fonction
spécifique de rangement.
• Manipulez et assemblez avec soin les pièces en métal.
• Les pièces en métal peuvent avoir des bords ou des coins coupants. Nous vous recommandons l’utilisation de gants
protecteurs.
• N’oubliez pas de toujours utiliser des techniques de levage appropriées pour déplacer l’armoire emballée ou assemblée.
GG
QUINCAILLERIE INCLUSE (grandeur réelle)
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange. Nous vous recommandons
d’assembler le produit sur une surface propre et douce, comme un morceau de carton.

1
B
B
C
A
A
2
J
E
J
E
FACULTATIF
19 Lowes.com
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Faites glisser les vis préassemblées
dans les orifices à rainures du panneau
arrière (A) afin d’assembler le panneau
latéral gauche (B) et le panneau latéral
droit (C) au panneau arrière (A). Serrez
les vis.
Remarque : Assurez-vous de déposer le
panneau arrière (A) sur une surface
douce, comme un tapis ou un morceau de
carton, afin de ne pas l’égratigner.
Remarque : Assurez-vous que les quatre
pieds sont de niveau avant de passer à
l’étape suivante.
2. Vissez les pieds réglables (J) à la
base (E) jusqu’à ce qu’ils soient bien
serrés.
FACULTATIF
Pour être en mesure de déplacer l’armoire
à volonté, vous pouvez installer roulettes
(article #0112281, vendu séparément)
plutôt que les pieds réglables (J). Il vous
suffit de fixer les roulettes pivotantes à la
base (E) à l’aide des boulons à tête, des
écrous en acier et des rondelles de
blocage qui vous seront fournis à l’achat
des roulettes pivotantes (vendues
séparément).

L
4
M
N
20 Lowes.com
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
AA x 4Vis ST4,8 de 10 mm
3. Poussez et serrez les vis
préassemblées dans les orifices à
rainures du panneau arrière (E),
comme à l’étape 1. Serrez les vis
ST4,8 de 10 mm (AA) à l’avant de la
base (E) pour assembler le panneau
latéral gauche (B) et le panneau latéral
droit (C) à la base (E).
4. Appuyez sur les attaches de plastique
de la glissière intérieure (N) de
manière à pouvoir en détacher la
glissière extérieure (M). Abaissez
l’attache de plastique au côté gauche,
puis faites glisser la glissière
extérieure (M) pour la détacher de la
glissière intérieure (N). Relevez
l’attache de plastique au côté droit,
puis faites glisser la glissière
extérieure (M) pour la détacher de la
glissière intérieure (N).
Panneau latéral gauchePanneau latéral droit
AA
3
C
A
EE
E
B
B
C
AC
A
E
