Kobalt 0054849 User manual

1
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m - 8 p.m., EST,
Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0019818
MODEL #0054849
STORAGE
CABINET
Français p. 13
Español p. 25
AB15106
Lowes.com
KOBALT® and the K Design® are registered
trademarks of LF, LLC. All Rights Reserved.

TABLE OF CONTENTS
2Lowes.com
Package Contents....................................................................................................................3
Hardware Contents...................................................................................................................4
Safety Information ....................................................................................................................4
Preparation .............................................................................................................................4
Assembly Instructions ............................................................................................................5
Troubleshooting ......................................................................................................................12
Warranty .................................................................................................................................12
Replacement Parts List ...........................................................................................................12

I

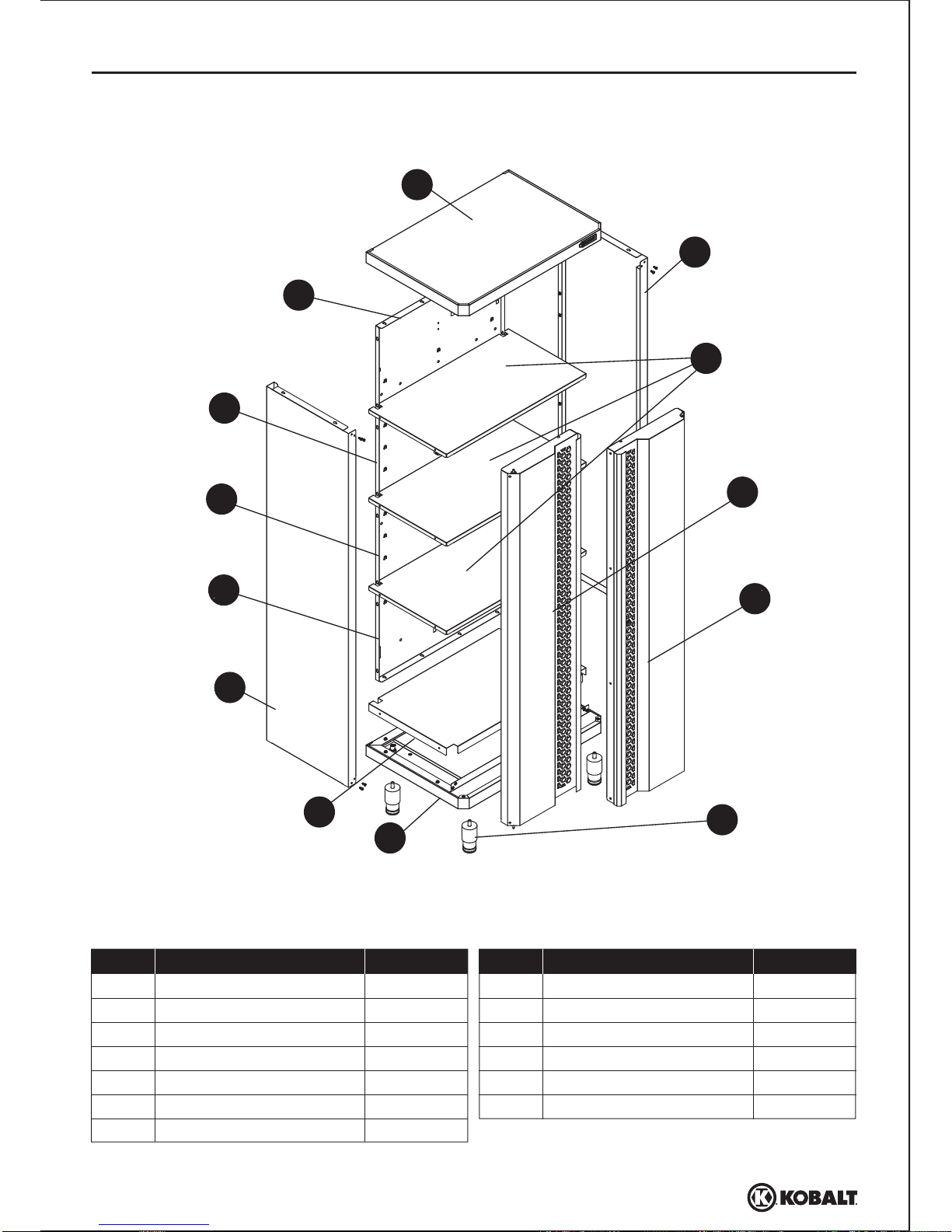

PACKAGE CONTENTS
PART QUANTITY
A
B
C
D
E
F
G
1
1
1
1
1
1
3
1
1
4
1
1
1
Top back panel
Left side
Right side
Top
Base
Bottom shelf
Shelf
DESCRIPTION PART QUANTITY
H
I
J
K
L
M
Left door
Right door
Leg leveler assembly
Top middle back panel
Bottom middle back panel
Bottom back panel
DESCRIPTION
3Lowes.com
L
B
M
K
FEJ
H
G
C
D
A

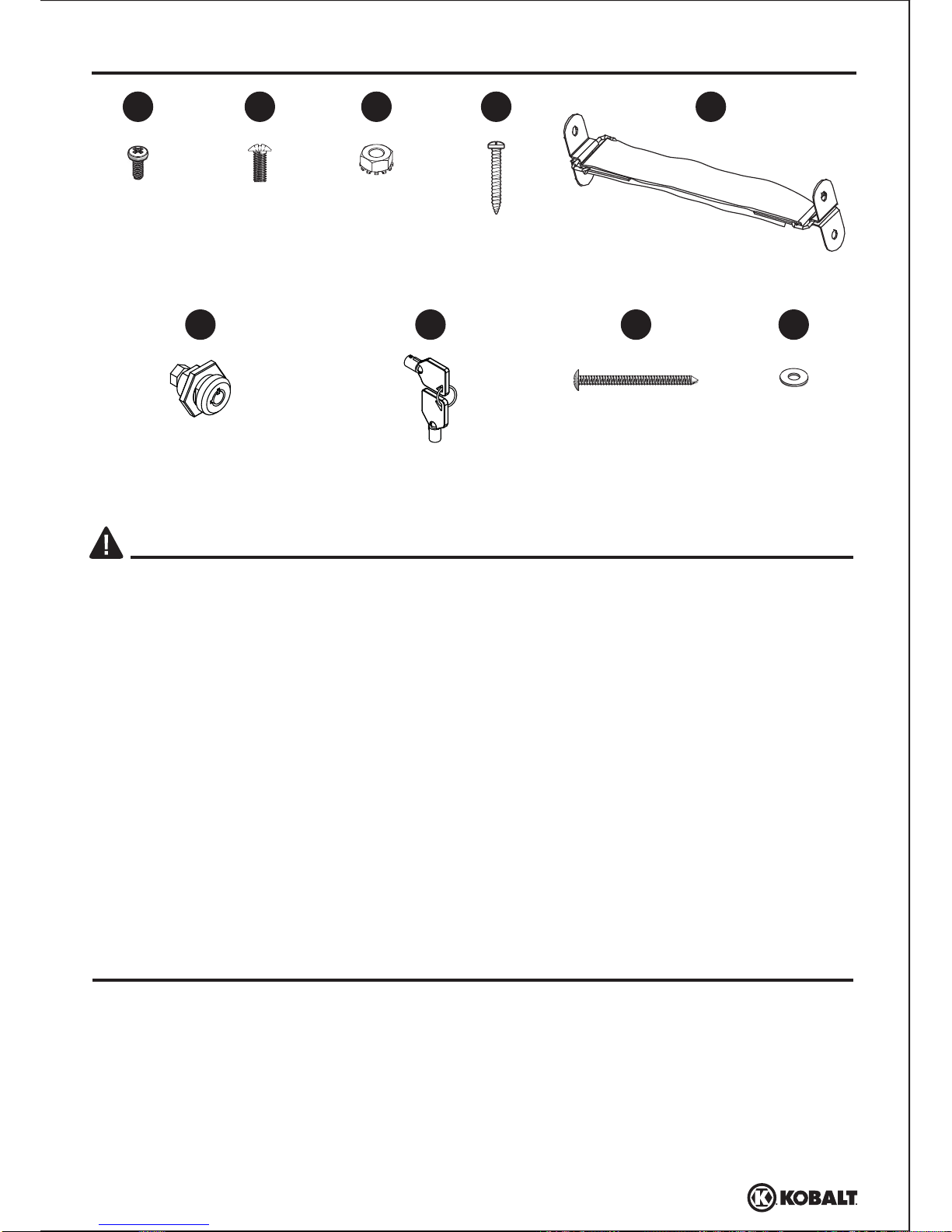

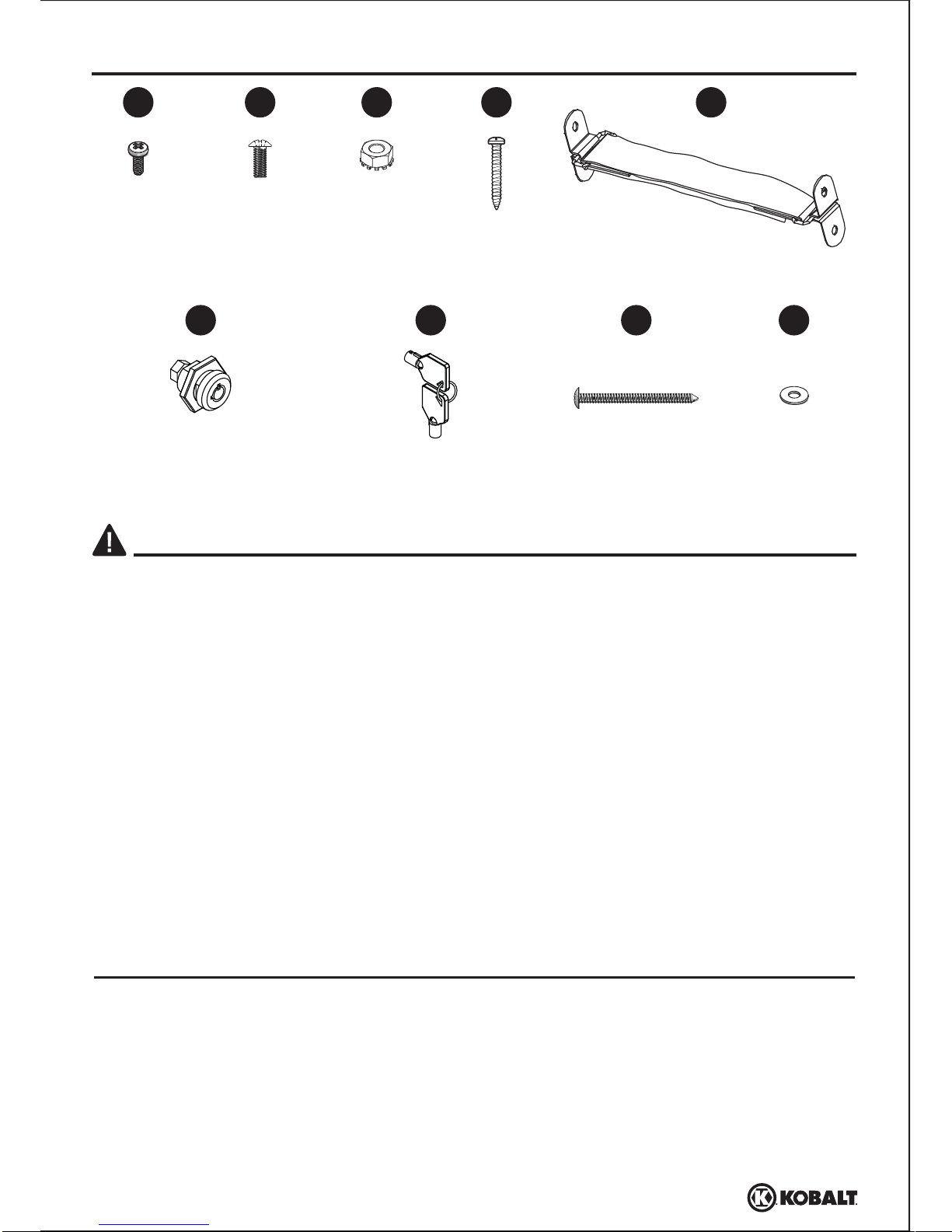

HARDWARE CONTENTS
ST4.8 x 10 mm
Screw
Qty. 8 + 2
ST4 x 20 mm
Screw
Qty. 2
Wall strap
Qty. 1
Lock
(preassembled to right door (I))
Qty. 1
Key
(preassembled to right door (I))
Qty. 2
AA BB CC DD EE
FF
#8-32 Nut
Qty. 2
#8-32 x 3/8 in.
Bolt
Qty. 2
GG HH II
SAFETY INFORMATION
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above.If any part is missing or damaged, do not
attempt to
It is recommended that this product be assembled on a clean, soft surface, such as a piece of
cardboard.
assemble the product.Contact customer service for replacement parts.
Estimated AssemblyTime: 45 minutes (does not include unpacking time)
Tools Required for Assembly (not included): Drill, Phillips screwdriver,
Adjustable wrench
CAUTION
• Do not overload shelf (100 lbs. max.) or store loose or heavy items on the top of the unit.
• When storing items on the middle shelf or bottom shelf, equally distribute loads.
• Do not store flammable liquids in the unit unless they are secured in an approved container.
• Do not store gasoline in the unit under any circumstances.
• When mounting unit to wall, ensure studs are plumb and square.
• When mounting multiple units to a wall, check local building codes or consult with a contractor to
determine the maximum load rating for your desired installation.
WARNING
• Do not stand on, step on, or alter this unit for anything outside the designed function of storage.
• Use care when handling and assembling metal plates.
• The metal may have sharp edges or corners. The use of protective gloves is recommended.
• Always remember to use proper lifting techniques when moving the boxed or assembled unit.
5 x 15 x 1.2 mm
Washer
Qty. 2
ST4.8 x 100 mm Pan
head screws
Qty. 2
4Lowes.com

ASSEMBLY INSTRUCTIONS
2

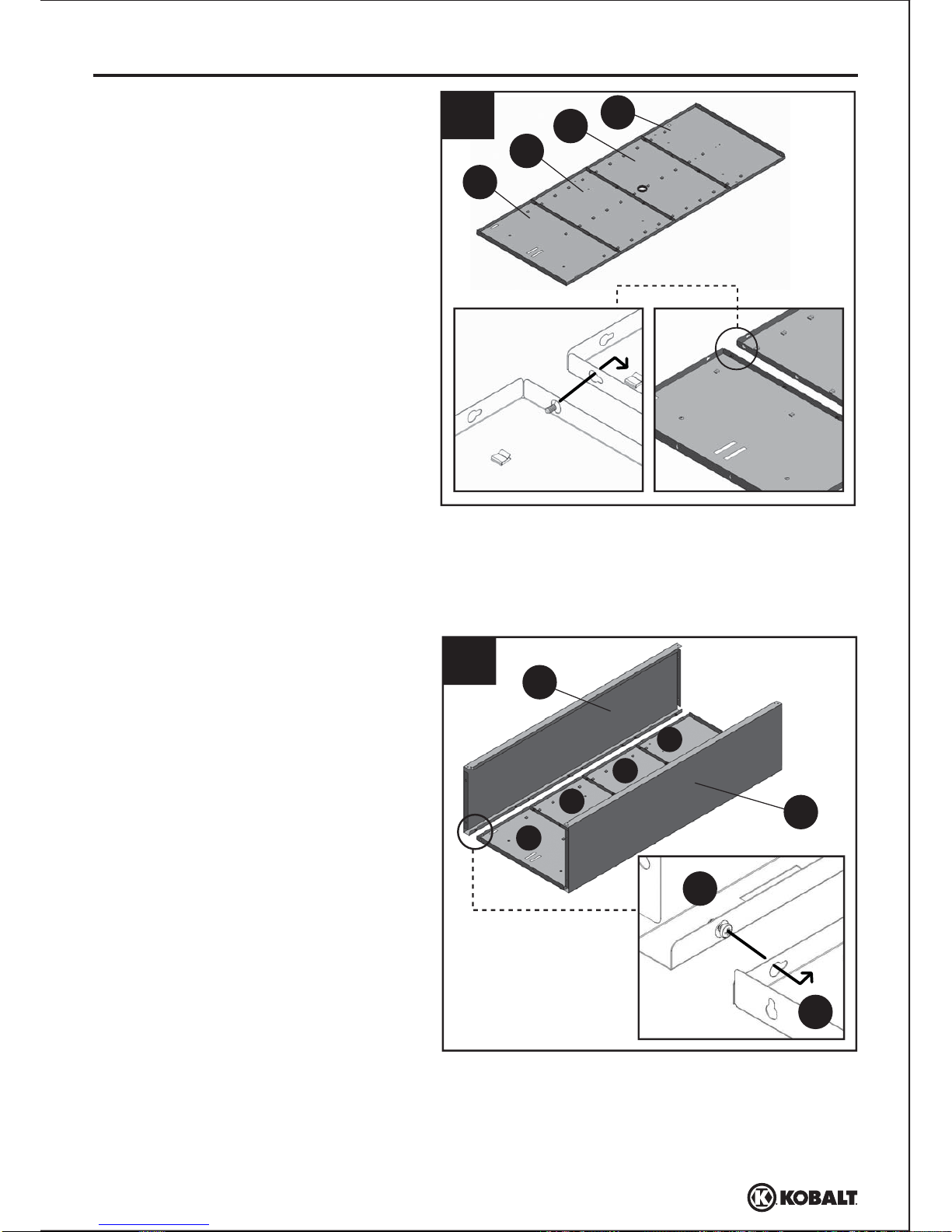

1. Slide preassembled screws into key slots
of top back panel (A) to connect top back
panel (A) to top middle back panel (K).
Tighten the screws. Repeat process to
connect bottom middle back panel (L) to
top middle back panel (K) and bottom
back panel (M) to bottom middle back
panel (L).
Note: Be sure to keep the backs on a soft
surface, such as carpeting or a piece of
cardboard, to protect them from scratches.
2. Slide preassembled screws into key
slots of the assembled unit from Step 1
to connect left side (B) and right side
(C) to the assembled unit. Tighten the
screws.
B
M
L
K
A
C
M
L
K
A
1
B
M
5Lowes.com

J
E
ASSEMBLY INSTRUCTIONS
3

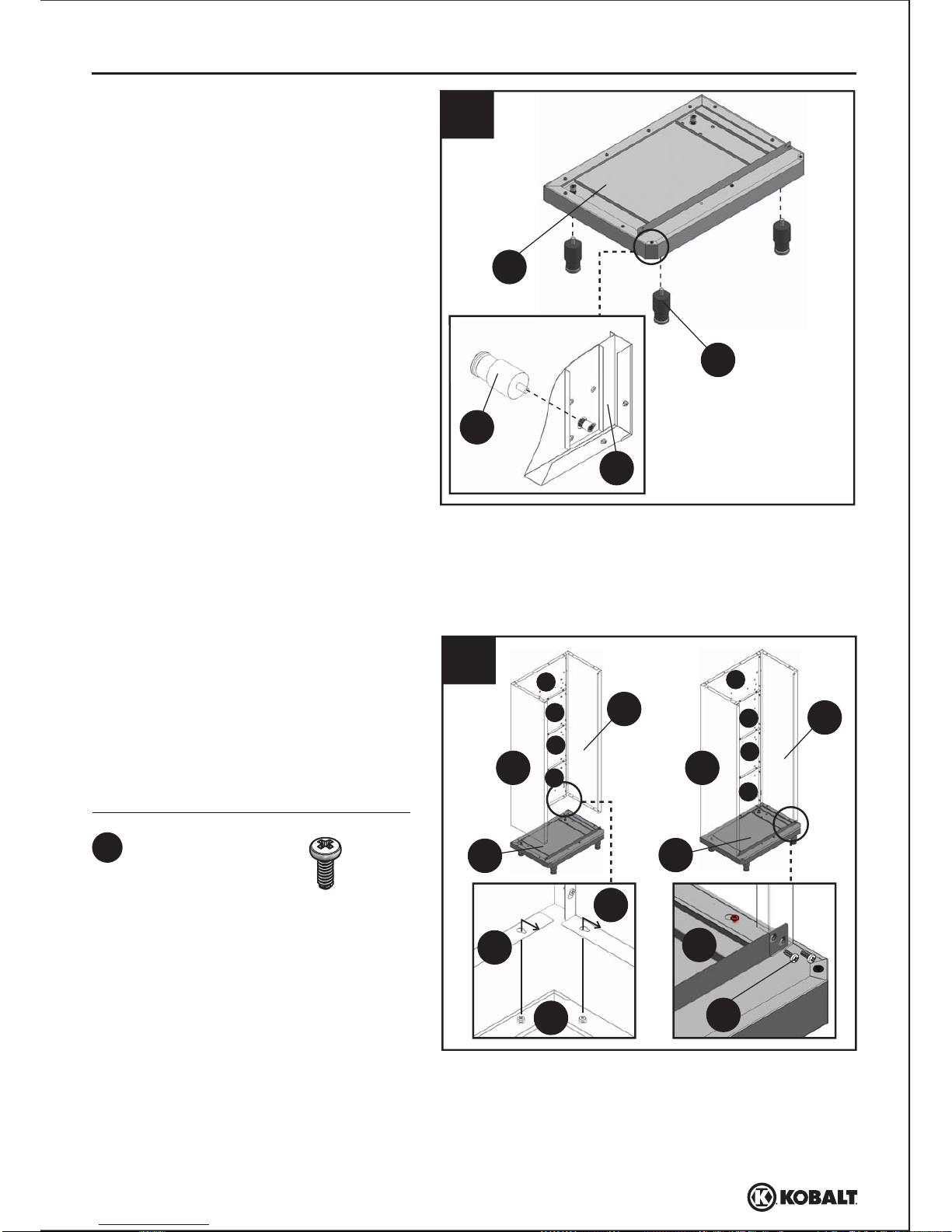

3. Screw leg leveler assemblies (J) to
base (E) until tight.
4. Push and tighten the preassembled
screws on the assembled unit from Step
2 to the key slots of base (E). Tighten the
ST4.8 x 10 mm screws (AA) to the front
edge of the base (E) to connect left side
(B) and right side (C) to base (E).
J
E
Note: Ensure all four legs are level before
moving on to the next step.
Hardware Used
AA x 4ST4.8 x 10 mm
Screw
6Lowes.com
B
E
AA
E
M
C
4
E
A
K
L
M
A
K
L
M
C
C
B
E

ASSEMBLY INSTRUCTIONS
Hardware Used
AA x 4ST4.8 x 10 mm
Screw

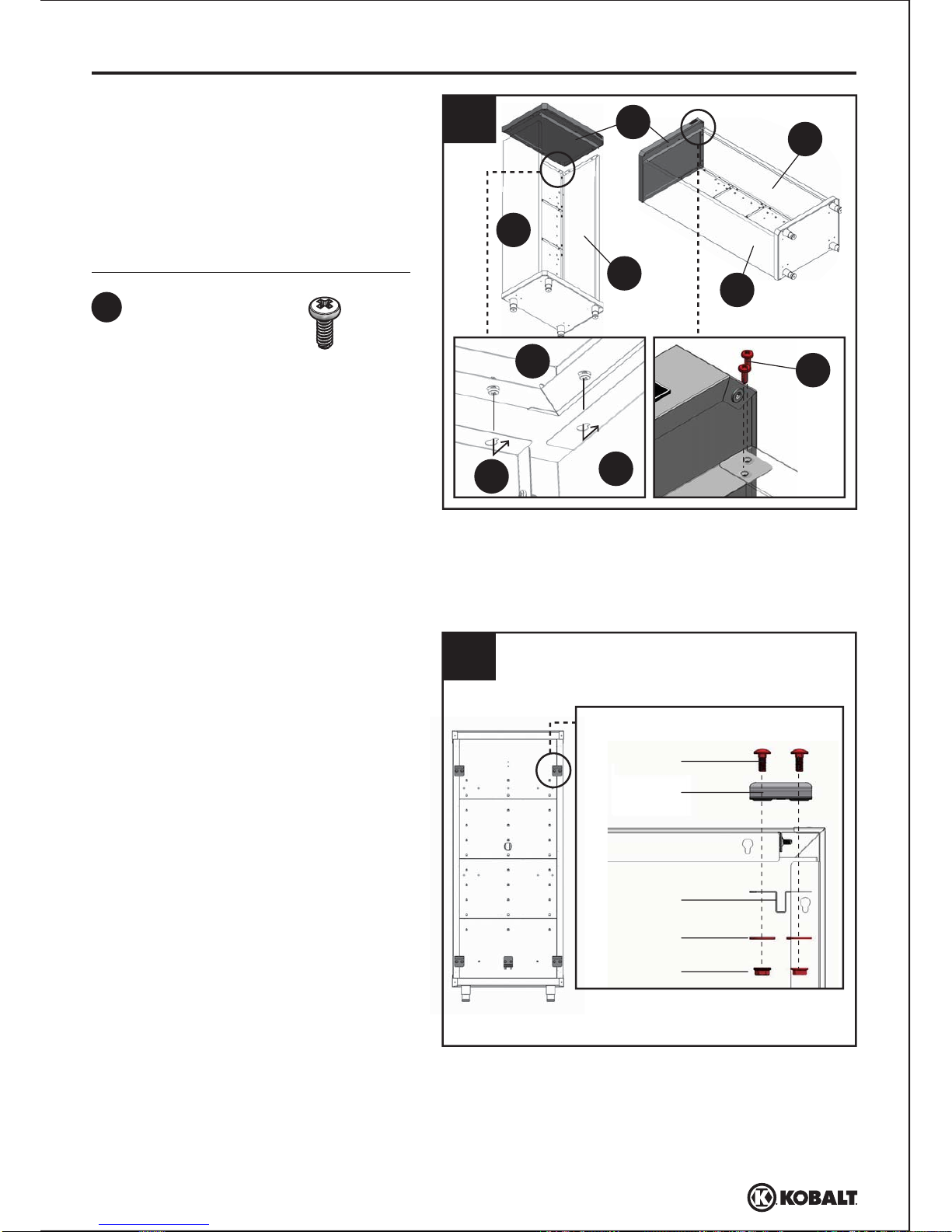

5. Slide and tighten the preassembled
screws in the top (D) to the assembled
unit. Tighten ST4.8 x 10 mm screws
(AA) to the front edge of top (D) to
connect the left side (B) and right side
(C) to top (D). Place the cabinet upright.
6
Carriage bolts
Outside cabinet
brackets
Inside cabinet
brackets
Flat washers
Flange nuts
6. OPTIONAL
If you plan to hang the unit on the wall
using the K-Rail®(Item #0103683, sold
separately) and Wall Mount Kit (Item
#0345926, sold separately), please
follow the below step. Otherwise,
proceed to Step 7. Attach carriage bolts,
flange nuts, flat washers, outside cabinet
brackets and inside cabinet brackets to
the back of the assembled unit.
7Lowes.com
AA
C
D
A
5
B
B
D
C
C

ASSEMBLY INSTRUCTIONS
8. Lift and pull the L-shaped pivot pin
on the edge of the left door (H),
aligning the assembling hole of the
base (E) and top (D), then release.
Repeat for right door (I).
7. Install the bottom shelf (F) by tipping it
to the side and inserting it into the
cabinet. With bottom shelf (F) at an
angle, align the cut-outs on the bottom
shelf (F) with the back seams caused
by left side (B), right side (C), and
bottom back panel (M). Carefully lower
the bottom shelf (F), ensuring the front
of the bottom shelf (F) goes over the
front flange of the base (E).
Determine the location for the other 3
shelves (G). Hold the shelves (G) at an
angle to make them easier to install.
Repeat above method to install.
Please make sure shelf (G) snaps into
the hooks on the assembled back.
Note: If inside front shelf tabs are
flattened during assembly, use a flat
screwdriver (not included) to adjust tabs.
Note: Check and see if the top (D) is level. If not
level due to uneven floor, the two doors will
probably not be properly aligned. In this case,
use an adjustable wrench (not included) to
adjust the hex nut until the top (D) is level.
8Lowes.com
8H
I
E
D
H
E
7
G
F
F
E
G
G

ASSEMBLY INSTRUCTIONS
10. OPTIONAL
To install the unit to the wall without a
K-Rail®, follow the below step.
Otherwise proceed to optional K-Rail®
mounting instructions on the next page.
Move the unit to the wall, making sure
the back of the unit is flush with the
wall. Feed the ST4.8 x 100 mm pan
head screws (HH) through the 5 x 15 x
1.2 mm washers (II) and top back panel
(A). Screw the ST4.8 x 100 mm pan
head screws into wall studs, and
tighten securely.
Note: Screws must be placed into wall studs.
The unit will not be secured if screwed into
drywall. If there is a gap between the unit and
the wall due to moulding on the garage floor,
please make the unit press against the
moulding and be parallel to the wall.
Hardware Used
EE x 1
x 2
x 2
x 2 Wall strap
BB #8-32 x 3/8 in. Bolt
CC #8-32 Nut
DD ST4 x 20 mm
Screw
9. Screw one end of wall strap (EE) to
the top back panel (A) with
#8-32 x 3/8 in. bolts (BB) and #8-32
nuts (CC). Secure the other end to the
wall with ST4 x 20 mm screws (DD).
A
10
Hardware Used
x 2 x 2
HH ST4.8 x 100 mm Pan
head screws II 5 x 15 x 1.2 mm
Washer
II HH
Wall
Note: This cabinet should be anchored to the
wall using the wall strap (EE) to avoid any
potential danger from cabinet falling. Check and
see if the top (D) is level. If not level due to
uneven floor, the two doors will probably not be
properly aligned. In this case, use an adjustable
wrench (not included) to adjust the hex nut until
the top (D) is level.
EE
A
D
9
DD
BB
CC EE
Wall
9Lowes.com

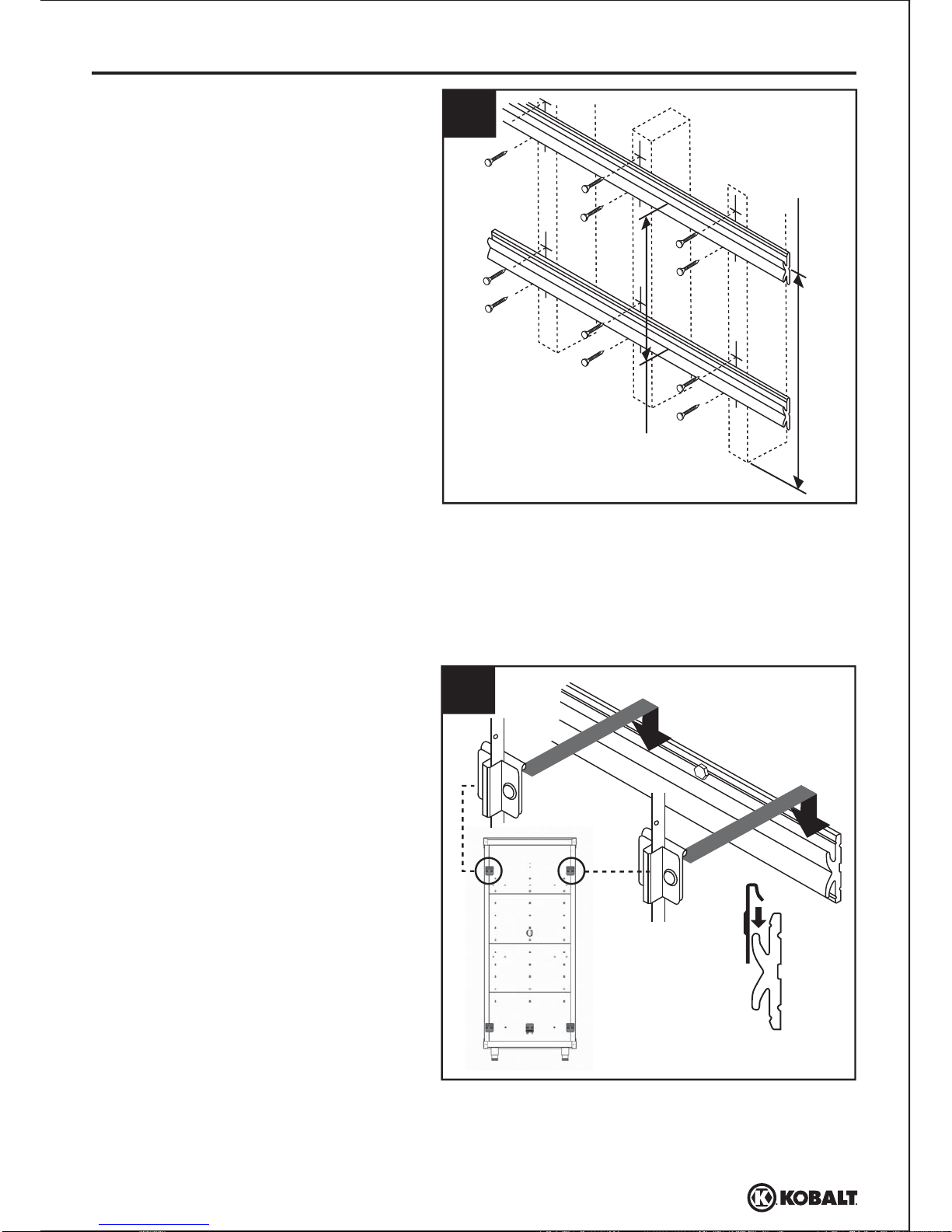

OPTIONAL K-RAIL MOUNTING INSTRUCTIONS
1
1. Ensure wall studs are plumb and
square. Place the
K-Rail®(Item
#0103683, sold
separately) on the wall
studs at the desired location, with the
center of the
K-Rail® a minimum of
61-3/4 in. from the floor. Level the
K-Rail® and mark the location. K-Rail®
must be attached to a minimum of 3
wall studs. Attach the K-Rail® to the
wall studs at the marked locations
using two wood screws (not provided)
per stud.
Measure 51-1/2 in. down from the
center of the top
K-Rail® . Install the
second
K-Rail® so the center of the rail
is 51-1/2 in. below the center of the top
K-Rail® .
Minimum
61-3/4 in. from
the floor
51-1/2 in.
center to center
2
2. Lift the cabinet and insert the top
outside cabinet brackets into the
K-Rail® on the top.
Note: 2 K-Rails
®
must be purchased.
10 Lowes.com

OPTIONAL K-RAIL MOUNTING INSTRUCTIONS
3
3. Position the bottom outside cabinet
brackets onto
K-Rail® as shown.
Lock the bottom outside cabinet
brackets into position as shown.
11 Lowes.com

TROUBLESHOOTING
LIFETIME HASSLE-FREE GUARANTEE
REPLACEMENT PARTS LIST
For replacement parts, call custom service at 1-888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Friday.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Screw(s) will not
align into hole(s). 1. Natual properties of sheet
metal cause slight changes in
pre-drilled hole location.
1. Unit is not level. 1. Remove the unit from the wall
and ensure the studs are plumb
and square.
1. Place screws into all aligned holes
and hand tighten. Push a 3/8 in.
hole-punch through both holes to
force the alignment. With the
hole-punch in place, tighten all other
screws. When the hole-punch is
removed, the screw(s) should easily
fit into the remaining hole(s).
Doors will not
remain closed.
PART PART #
A
B
C
D
E
F
G
H
I
J
K
L
M
Top back panel
Left side
Right side
Top
Base
Bottom shelf
Shelf
Left door
Right door
Leg leveler assembly
Top middle back panel
Bottom middle back panel
Bottom back panel
19818B-A
19818B-B
19818B-C
19818B-D
19818B-E
19818B-F
19818B-G
19818B-H
19818B-I
19818B-J
19818B-K
19818B-L
19818B-M
19818B-N
19818B-O
19818B-P
19818B-AA
19818B-BB
19818B-CC
19818B-DD
19818B-EE
19818B-FF
19818B-GG
19818B-HH
19818B-II
19818B-JJ
DESCRIPTION PART
N
O
P
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
Door magnet
Door L shape pivot pin
Spring
ST4.8 x 10 mm screw
#8-32 x 3/8 in. bolt
#8-32 Nut
ST4 x 20 mm screw
Wall strap
Lock
Key
ST4.8 x 100 mm Pan head screws
5 x 15 x 1.2 mm Washer
Electrical bushing
DESCRIPTION PART #
This product carries a lifetime warranty. If the product is found to be defective, please call
1-888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Friday, or return the item to the place of
purchase with a copy of the original sales receipt. The distributor will, at its option, repair or replace
the product. This warranty gives you specific legal rights, and you may have other rights that vary
from state to state.
12 Lowes.com
Printed in China
KOBALT® and the K Design® are registered
trademarks of LF, LLC. All Rights Reserved.

13 Lowes.com
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0019818
MODÈLE #0054849
ARMOIRE DE
RANGEMENT
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1 888 3KOBALT (1-888-356-2258),
entre 8 h et 20 h (HNE), du lundi au vendredi.
KOBALT® et le motif de K® sont des marques de
commerce déposées de LF, LLC. Tous droits réservés.

14 Lowes.com
TABLE DES MATIÈRES
Contenu de l’emballage
Quincaillerie incluse
Consignes de sécurité
Préparation
Instructions pour l’assemblage
Dépannage
Garantie
Liste des pièces de rechange
............................................................................................................15
.................................................................................................................16
.............................................................................................................16
..............................................................................................................................16
................................................................................................17
..............................................................................................................................24
...................................................................................................................................24
..................................................................................................24

I
15 Lowes.com
L
B
M
K
FEJ
H
G
C
D
A
A
B
C
D
E
F
G
1
1
1
1
1
1
3
1
1
4
1
1
1
Panneau arrière supérieur
Panneau latéral gauche
Panneau latéral droit
Dessus
Base
Tablette inférieure
Tablette
H
I
J
K
L
M
Porte gauche
Porte droite
Pied réglable
Panneau central arrière supérieur
Panneau central arrière inférieur
Panneau arrière inférieur
PIÈCE QUANTITÉDESCRIPTION PIÈCE QUANTITÉDESCRIPTION
CONTENU DE L’EMBALLAGE

16 Lowes.com
CONTENU DE L’EMBALLAGE
CONSIGNES DE SÉCURITÉ
PRÉPARATION
Temps d’assemblage approximatif : 45 minutes (en excluant le temps de déballage des pièces)
Outils nécessaires pour l’assemblage (non inclus) : perceuse, tournevis cruciforme
et clé à molette
MISE EN GARDE
• Ne surchargez pas les tablettes (au plus 45,36 kg), et ne rangez pas d’articles lâches ou lourds sur le dessus de l’armoire.
• Lorsque vous rangez des articles sur la tablette centrale ou la tablette inférieure, répartissez uniformément la charge.
• Ne rangez pas de liquides inflammables dans l’armoire, à moins qu’ils ne soient dans un contenant approuvé et
hermétiquement fermé.
• Ne rangez pas d’essence dans l’armoire, en aucune circonstance.
• Lorsque vous fixez l’armoire au mur, veillez à ce que les montants soient d’aplomb et droits.
• Lorsque vous fixez plusieurs armoires à un mur, vérifiez les codes du bâtiment locaux ou consultez un entrepreneur pour
déterminer la charge maximale que peut contenir votre installation.
AVERTISSEMENT
• Ne vous tenez pas debout sur cette armoire, ne montez pas dessus et ne la modifiez pas. Ne l’utilisez que pour sa fonction
spécifique de rangement.
• Manipulez et assemblez avec soin les pièces en métal.
• Les pièces en métal peuvent avoir des bords ou des coins coupants. Nous vous recommandons l’utilisation de gants
protecteurs.
• N’oubliez pas de toujours utiliser des techniques de levage appropriées pour déplacer l’armoire emballée ou assemblée.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange. Nous vous recommandons
d’assembler le produit sur une surface propre et douce, comme un morceau de carton.
Verrou
(préassemblé à la porte droite [I])
Qté : 1
Clé
(préassemblée à la porte droite [I])
Qté : 2
Vis
ST4,8 de 10 mm
Qté : 8 + 2
Vis
ST4 de 20 mm
Qté : 2
Courroie de mur
Qté : 1
Écrou de
8/32 po
Qté : 2
Boulon de
8/32 po x 3/8 po
Qté : 2
AA BB CC DD EE
FF GG HH II
Rondelle de
5 x 15 x 1,2 mm
Qté : 2
Vis à tête cylindrique
ST4,8 de 100 mm
Qté : 2

2B
M
L
K
A
C
M
L
K
A
1
B
M
17 Lowes.com
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Faites glisser les vis préassemblées dans
les orifices à rainure du panneau arrière
supérieur (A), de façon à raccorder le
panneau arrière supérieur (A) au
panneau central arrière supérieur (K).
Serrez les vis. Répétez ce processus
pour raccorder le panneau central arrière
inférieur (L) au panneau central arrière
supérieur (K), et le panneau arrière
inférieur (M) au panneau central arrière
inférieur (L).
Remarque : Assurez-vous de déposer les
panneaux sur une surface douce, comme
un tapis ou un morceau de carton, afin de
ne pas les égratigner.
2. Faites glisser les vis préassemblées
dans les orifices à rainures de l’unité
assemblée à l’étape 1, de façon à
raccorder le panneau latéral gauche (B)
et le panneau latéral droit (C) à l’unité
assemblée. Serrez les vis.

J
E
3
J
E
18 Lowes.com
INSTRUCTIONS POUR L’ASSEMBLAGE
3. Vissez les pieds réglables (J) à la
base (E) jusqu’à ce qu’ils soient
bien serrés.
4. Poussez et serrez les vis préassemblées
de l'unité assemblée à l’étape 1 dans les
orifices à rainures de la base (E). Serrez
les vis T4,8 de 10 mm (AA) sur le devant
du rebord de la base (E) pour assembler
le panneau latéral gauche (B) et le
panneau latéral droit (C) à la base (E).
Remarque : Assurez-vous que les quatre
pieds sont de niveau avant de passer à
l’étape suivante.
Quincaillerie utilisée
AA x 4Vis ST4,8 de 10 mm
B
E
AA
E
M
C
4
E
A
K
L
M
A
K
L
M
C
C
B
E

6
19 Lowes.com
INSTRUCTIONS POUR L’ASSEMBLAGE
5. Faites glisser et serrez les vis
préassemblées sur le dessus (D) de
l’armoire assemblée. Serrez les vis
ST4,8 de 10 mm (AA) à l’avant du
dessus de l’armoire (D) pour assembler
le panneau latéral gauche (B) et le
panneau latéral droit (C) au dessus de
l’armoire (D). Placez l’armoire à
l’endroit.
6. FACULTATIF
Si vous désirez suspendre l’armoire au
mur, utilisez la traverse K-Rail®(article
#0103683, vendu séparément) et
l’ensemble de fixation murale (article
#0345926, vendu séparément), puis
suivez les étapes ci-dessous. Sinon,
passez à l’étape 7. Fixez les boulons de
carrosserie, les écrous à embase, les
rondelles plates, les supports extérieurs
de l’armoire et les supports intérieurs de
l’armoire à l’arrière de l’unité assemblée.
Quincaillerie utilisée
AA x 4Vis ST4,8 de 10 mm
Boulons de
carrosserie
Supports
extérieurs de l’armoire
Supports intérieurs
de l’armoire
Rondelles plates
Écrous à embase
AA
C
D
A
5
B
B
D
C
C

20 Lowes.com
INSTRUCTIONS POUR L’ASSEMBLAGE
7. Installez la tablette inférieure (F) en l’inclinant
sur le côté et en l'insérant dans l’armoire.
Tout en maintenant la tablette inférieure (F) en
angle, alignez les entailles de la tablette
inférieure (F) avec les joints arrière formés par
le panneau latéral gauche (B), le panneau
latéral droit (C) et le panneau arrière inférieur
(M). Abaissez soigneusement la tablette
inférieure (F) en vous assurant de superposer
sa partie avant avec l'embase frontale de la
base (E).
Déterminez l’emplacement où les trois autres
tablettes (G) seront installées. Tenez les
tablettes (G) de biais pour faciliter leur
installation. Répétez l’étape ci-dessus pour
installer les autres tablettes. Assurez-vous
que la tablette (G) est correctement insérée
dans les crochets de l’assemblage arrière.
8. Levez et tirez la tige de pivot en L
située au bord de la porte gauche (H),
en alignant les orifices d’assemblage
de la base (E) et du dessus de
l’armoire (D), puis relâchez cette tige.
Répétez ces étapes pour la porte
droite (I).
Remarque : Si les languettes frontales intérieures
ont été aplaties pendant l’assemblage, ajustez-les
à l’aide un tournevis à tête plate (non inclus).
Remarque : Vérifiez que le dessus (D) est
de niveau. S’il n’est pas de niveau en raison
d’un plancher inégal, les deux portes ne
seront probablement pas correctement
alignées. Utilisez alors une clé à molette
(non incluse) afin de régler l’écrou
hexagonal jusqu’à ce que le dessus (D) soit
de niveau.
8H
I
E
D
H
E
7
G
F
F
E
G
G
