Kobalt 45876PKDLG User manual

ITEM #0379133
WALL SHELF KIT
MODEL #45876PKDLG
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-888-3KOBALT, 8 a.m. – 8 p.m., EST, Monday - Friday.
Français p. 8
Español p. 15
1

PACKAGE CONTENTS
2
1
1
Back Slat
Front SlatA
1Right BracketC
1Left BracketD
2End CapE
B
PART DESCRIPTION QUANTITY

HARDWARE CONTENTS
3
!
PREPARATION
• PERSONAL INJURY HAZARD: Failure to properly install according to the manufacturer’s guidelines
could result in personal injury.
• ELECTRICAL, PLUMBING, OR GAS LINES MAY BE IN WALL: Before cutting, drilling or hammering,
verify their location. If needed, contact your electrician, plumber, or service person.
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 20 minutes
Tools Required for Assembly (not included): Tape measure, stud finder, pencil, power drill and
3/16 in. drill bit, adjustable wrench, level, 12 mm nut driver, and Phillips screwdriver.
SAFETY INFORMATION
WARNING
CAUTION
Please read and understand this entire manual before attempting to assemble, operate or install
the product. If you have any questions regarding the product, please call customer service at
1-888-3KOBALT, 8 a.m. – 8 p.m., EST, Monday - Friday.

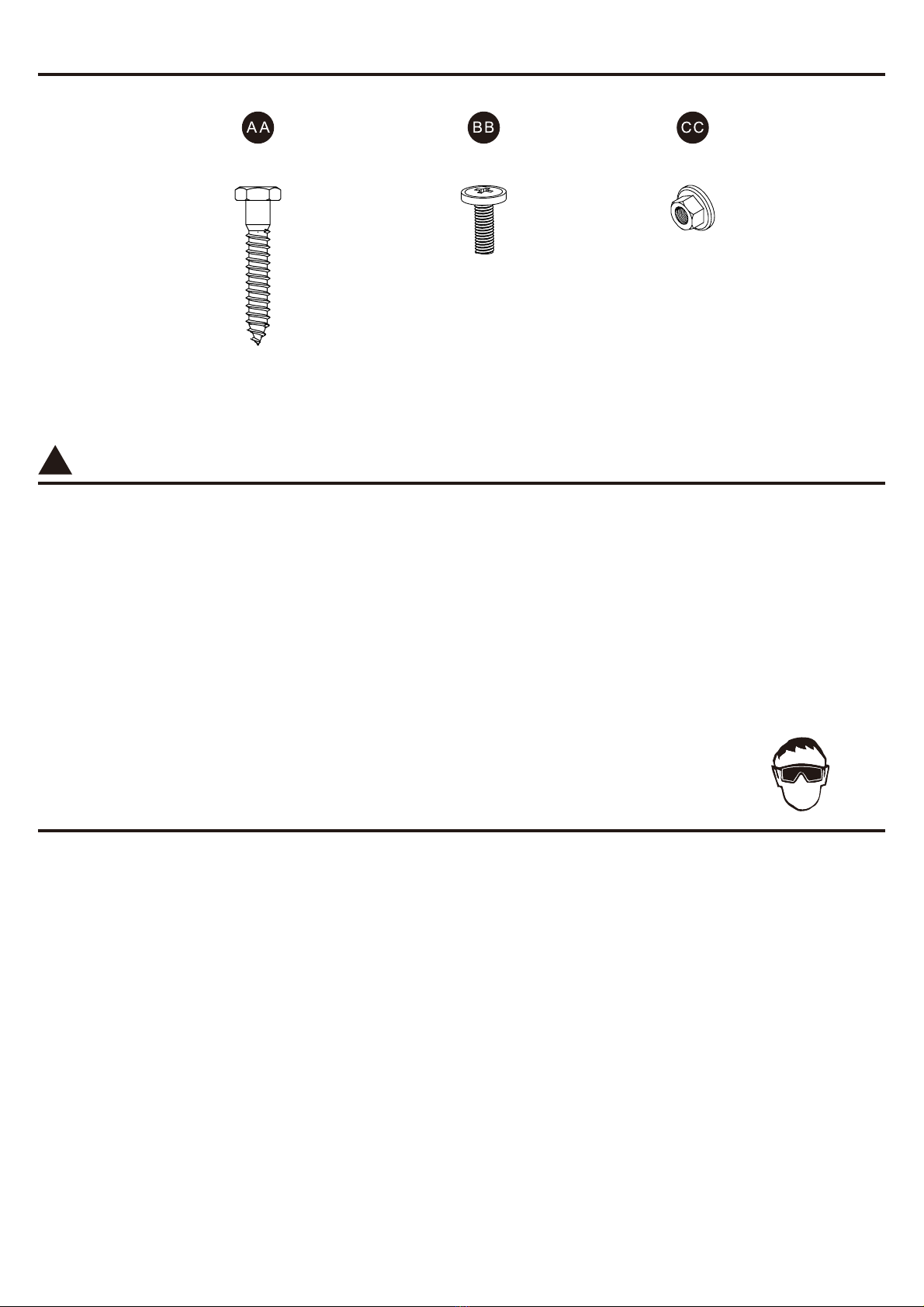

Ø 8 x 50.8 mm Screw
Qty. 6
Ø 4.8 x 15 mm Bolt
Qty. 2
Ø 4.8 mm Nut
Qty. 2
• POTENTIAL EYE HAZARD: Wear protective eyewear during installation.

ASSEMBLY INSTRUCTIONS
4

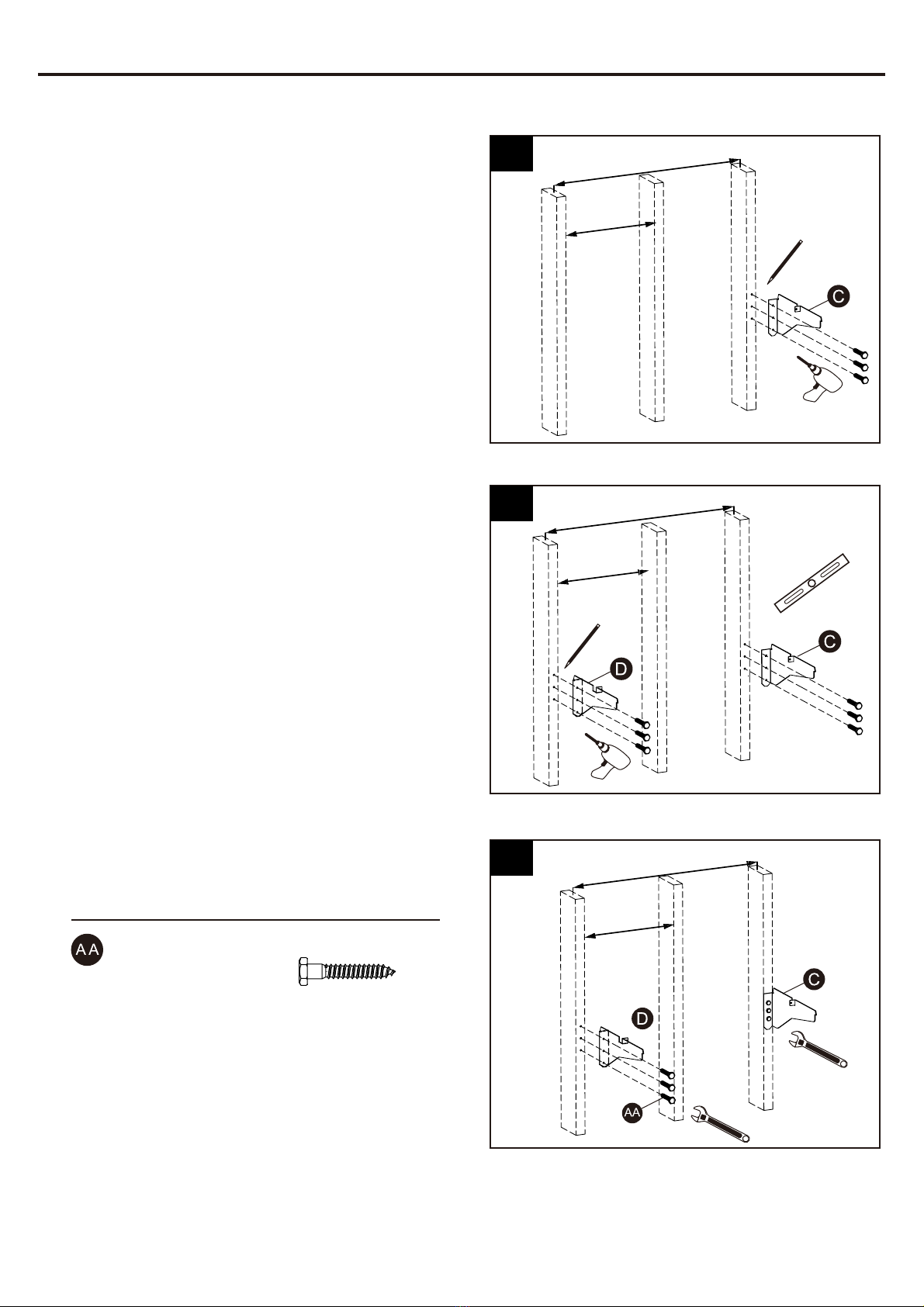

1. Locate the wood studs approximately 32 in. apart.
Place right bracket (C) at desired height, mark
hole locations with pencil and pre-drill with 3/16 in.
drill bit.
3. Install brackets (C & D) with 3 screws (AA)
using 12 mm size nut driver or socket wrench.
2. Place left bracket (D) on second stud level with
right bracket (C), mark hole locations with pencil
and pre-drill with 3/16 in. drill bit.
INSTALL SHELF BRACKETS INTO WALL STUDS
IMPORTANT: Brackets must be mounted level to each other and the screws must be securely
driven into the wood. Do not overtighten the screws.
Ø 8 x 50.8 mm Screw
x 6
Hardware Used
32 in.
16 in.
1
2
3
32 in.
16 in.
32 in.
16 in.
wall studs
wall studs
wall studs

ASSEMBLY INSTRUCTIONS
5

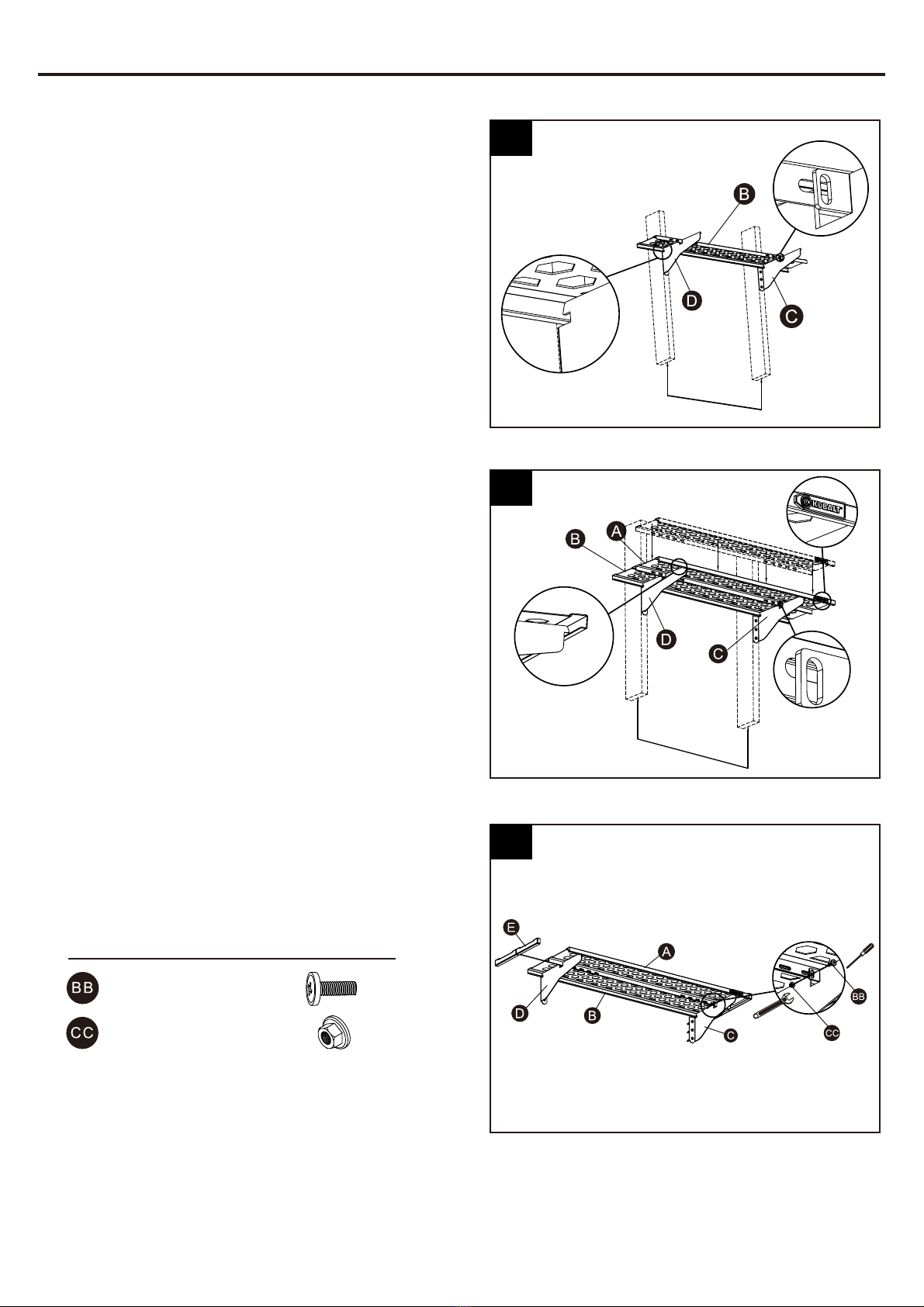

4. Install back slat (B) and place it so the bracket
holes in the side of the slat align with the center
brace hole of the brackets (C & D) as shown. The
lip of the back slat should be slightly under the
locking tab closest to the wall.
6. Secure the slats (A & B) to the brackets (C & D)
with nut and bolt (BB & CC) as shown, using an
adjustable wrench and Phillips screwdriver. Then,
place the endcaps (E) onto each end of the shelf.
5. Install the front slat (A) and place it so the
Kobalt® logo is on the front right and the bracket
holes in the side of the slat are behind the center
brace hole of the brackets (C & D) as shown.
The lip of the front slat should be slightly under
the locking tab at the front end of the bracket.
IMPORTANT: Ensure all screws, nuts and bolts are tight and secure. Do not load with more
than 250 lbs. evenly distributed.
Hardware Used
Ø 4.8 x 15 mm Bolt x 2
x 2Ø 4.8 mm Nut
4
5
6
32 in.
locking tab
locking tab
center
brace
hole
center
brace
hole
32 in.

6
OPERATING INSTRUCTIONS
CARE AND MAINTENANCE
TROUBLESHOOTING
Use caution when loading and unloading items from the shelf.
Weight load capacity is up to 250 lbs. evenly distributed.
On an annual basis, it is recommended to double check all connections and re-tighten all nuts and bolts.
Clean with water and a paper or cloth towel as needed.
If you have any questions regarding the product, please call customer service at 1-888-3KOBALT,
8 a.m. – 8 p.m., EST, Monday - Friday.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Shelf is not secure
on the brackets.
Slats improperly installed. Re-install according to the directions
of Steps 4 - 6. Lip of the back slat (B) and
lip of the front slat (A) should be under the
metal tabs on the brackets (C & D) and the
bolt (BB) in the center should pass through
the bracket and both slats.

7
WARRANTY

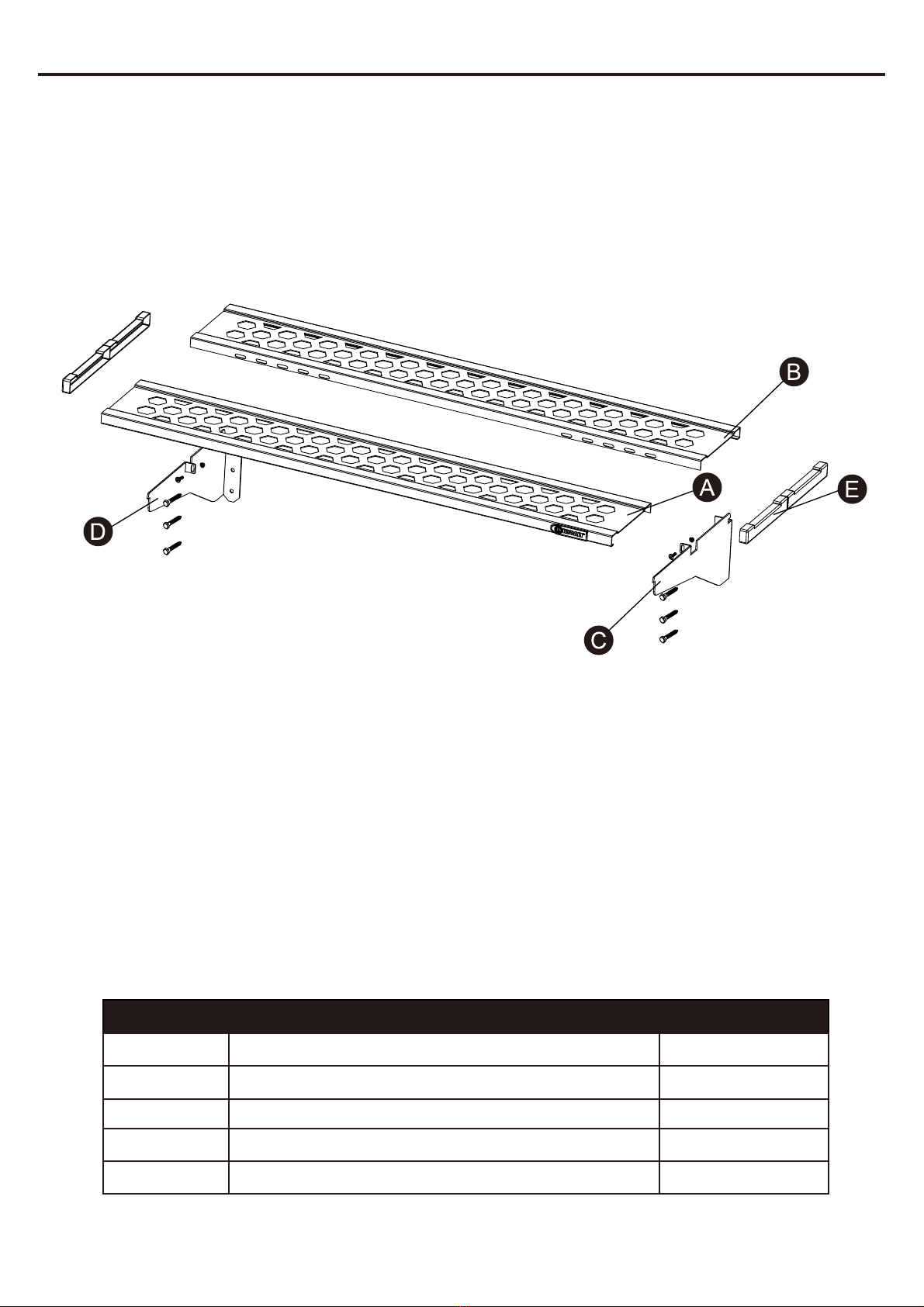

REPLACEMENT PARTS LIST
3-Year Hassle Free Warranty. You should never have a problem with your Kobalt® tools. However,
if you do, return the item to the place of purchase for a free replacement. No questions asked.
For warranty information, call 1-888-3KOBALT, 8 a.m. – 8 p.m., EST, Monday - Friday.
For replacement parts, call our customer service department at 1-888-3KOBALT, 8 a.m. – 8 p.m., EST,
Monday - Friday.
Printed in China
Back Slat
Front Slat HC45601PKN-1
HC45601PKN-2
HB45601PKN
HA45601PKN
HD45601PKN
2TP32DKN
3NK15DKN
HG45601DKN
A
Right BracketC
Left BracketD
End CapE
Ø 8 x 50.8 mm ScrewAA
Ø 4.8 x 15 mm BoltBB
B
Ø 4.8 mm NutCC
PART DESCRIPTION PART #
AA
BB
CC

ARTICLE #0379133
ENSEMBLE DE TABLETTE
MURALE
MODÈLE #45876PKDLG
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 888 3KOBALT, entre 8 h et 20 h (HNE),
du lundi au vendredi.
8

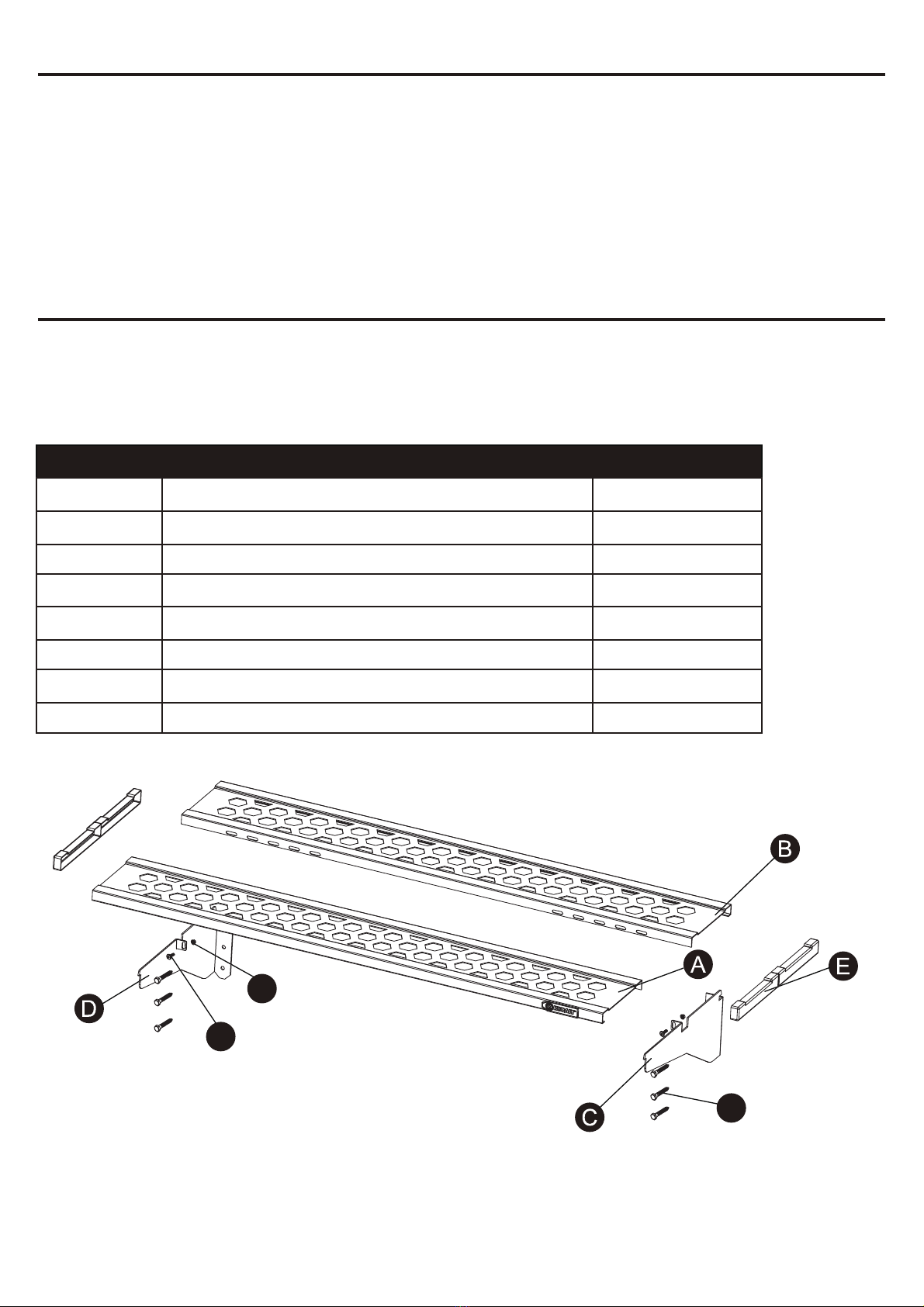

CONTENU DE L’EMBALLAGE
9
1
1
Planche arrière
Planche avantA
1Support de droiteC
1Support de gaucheD
2EmboutE
B
PIÈCE DESCRIPTION QUANTITÉ

QUINCAILLERIE INCLUSE
10
!
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler le produit.
• RISQUE DE BLESSURE : Le non-respect des directives du fabricant lors de l’installation peut
entraîner des blessures.
• DES CONDUITES D’ÉLECTRICITÉ, D’EAU OU DE GAZ PEUVENT ÊTRE PRÉSENTES DANS
LE MUR : Avant d’entailler, de percer ou de marteler un mur, vérifiez qu’aucune conduite n’est
présente. Au besoin, communiquez avec un électricien, un plombier ou une personne qualifiée.
Temps d’assemblage approximatif : 20 minutes
Outils nécessaires pour l’assemblage (non inclus) : ruban à mesurer, détecteur de montant,
crayon, perceuse électrique, foret de 3/16 po, clé à molette, niveau, tournevis à douilles de 12 mm
et tournevis cruciforme.
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
MISE EN GARDE
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler,
d’utiliser ou d’installer le produit. Si vous avez des questions, veuillez communiquer avec notre service
à la clientèle au 1 888 3KOBALT, entre 8 h et 20 h (HNE), du lundi au vendredi.
Vis de Ø 8 x 50,8 mm
Qté : 6
Boulon de Ø 4,8 x 15 mm
Qté : 2
Écrou de Ø 4,8 mm
Qté : 2
• RISQUE DE BLESSURE AUX YEUX : Portez des lunettes de protection pendant
l’installation.

INSTRUCTIONS POUR L’ASSEMBLAGE
11

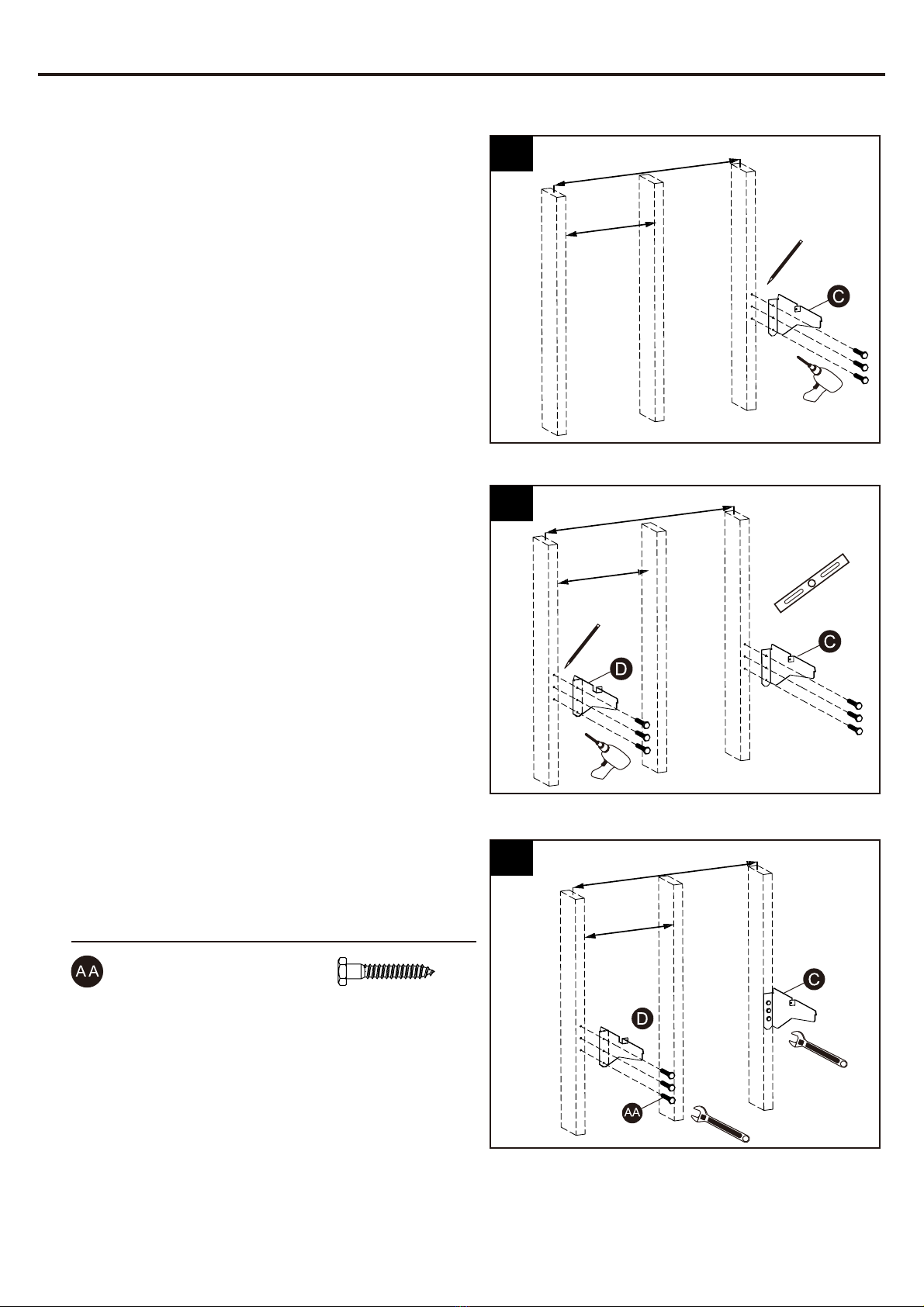

1. Repérez deux montants de cloison espacés
d’environ 81 cm. Placez le support de droite (C) à
la hauteur désirée, marquez l'emplacement des
trous à l'aide d'un crayon, puis percez les trous
au moyen d'un foret de 3/16 po.
3. Fixez les supports (C et D) à l’aide de trois vis
(AA) en vous servant d’un tournevis à douille de
12 mm ou d’une clé à douille.
2. Placez le support de gauche (D) vis-à-vis du
deuxième montant, au même niveau que le
support de droite (C), marquez l'emplacement
des trous à l'aide d'un crayon, puis percez les
trous au moyen d'un foret de 3/16 po.
INSTALLATION DES SUPPORTS POUR TABLETTES
SUR DES MONTANTS DE CLOISON
IMPORTANT : Les supports doivent être posés de niveau et être solidement vissés dans le bois.
Évitez de serrer excessivement les vis.
Vis de Ø 8 x 50,8 mm x 6
Quincaillerie utilisée
81,28 cm
40,64 cm
81,28 cm
40,64 cm
81,28 cm
40,64 cm
1
2
3
Montants
de cloison
Montants
de cloison
Montants
de cloison

INSTRUCTIONS POUR L’ASSEMBLAGE
12
4. Posez la planche arrière (B) de façon que les
trous pour support situés sur les côtés de la
planche soient alignés avec le trou central de
l’équerre des supports (C et D), comme le montre
l'illustration. Le rebord de la planche arrière doit
se situer légèrement en dessous de la languette
de verrouillage la plus proche du mur.
6. Fixez les planches (A et B) sur les supports (C
et D) à l’aide des boulons (BB) et des écrous
(CC), comme le montre l’illustration, en vous
servant d’une clé à molette et d’un tournevis
cruciforme. Fixez ensuite les embouts (E) sur
chaque extrémité de la tablette.
5. Posez la planche avant (A) de façon que le logo
Kobalt® se retrouve du côté avant droit et que
les trous pour support situés sur le côté de la
planche se retrouvent derrière le trou central de
l'équerre des supports (C et D), comme le montre
l'illustration. Le rebord de la planche avant doit
se situer légèrement en dessous de la languette
de verrouillage située vers la pointe du support.
IMPORTANT : Assurez-vous que les vis, les écrous et les boulons sont solidement serrés.
Ne mettez pas une charge de plus de 113,40 kg, répartis uniformément.
Quincaillerie utilisée
Boulon de Ø 4,8 x 15 mm x 2
x 2Écrou de Ø 4,8 mm
4
5
6
81,28 cm
81,28 cm
Languette de
verrouillage
Languette de
verrouillage
Trou
central
de
l’équerre
Trou central
de l’équerre

13
MODE D’EMPLOI
ENTRETIEN
DÉPANNAGE
Faites preuve de prudence lorsque vous procédez au chargement ou au déchargement de la tablette
murale.
Une tablette supporte jusqu’à 113,40 kg, répartis uniformément.
Nous vous recommandons de revérifier tous les raccords et de resserrer toutes les vis une fois par
année. Au besoin, nettoyez l’unité à l’eau au moyen d’un linge ou d’un essuie-tout.
Si vous avez des questions, veuillez communiquer avec notre service à la clientèle au 1 888 3KOBALT,
entre 8 h et 20 h (HNE), du lundi au vendredi.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La tablette ne tient
pas bien sur les
supports.
Les planches sont mal posées. Réinstallez les planches en suivant les
étapes 4 à 6. Le rebord de la planche
arrière (B) et celui de la planche avant (A)
doivent se situer sous les languettes
métalliques des supports (C et D), et le
boulon central (BB) doit traverser le
support et les deux planches.

14
GARANTIE
LISTE DES PIÈCES DE RECHANGE
Garantie sans tracas de trois ans. Vous ne devriez jamais avoir le moindre problème avec vos outils
Kobalt®. Si toutefois cela se produisait, retournez l’article à l’endroit où vous l’avez acheté et on vous le
remplacera gratuitement. Aucune question ne vous sera posée. Pour obtenir des renseignements
concernant la garantie, composez le 1 888 3KOBALT, entre 8 h et 20 h (HNE), du lundi au vendredi.
Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au
1 888 3KOBALT, entre 8 h et 20 h (HNE), du lundi au vendredi.
Imprimé en Chine
HC45601PKN-1
HC45601PKN-2
HB45601PKN
HA45601PKN
HD45601PKN
2TP32DKN
3NK15DKN
HG45601DKN
A
C
D
E
Vis de Ø 8 x 50,8 mmAA
Boulon de Ø 4,8 x 15 mmBB
B
Écrou de Ø 4,8 mmCC
PIÈCE DESCRIPTION N DE PIÈCE
o
Planche arrière
Planche avant
Support de droite
Support de gauche
Embout
AA
BB
CC

ARTÍCULO #0379133
KIT DE REPISA PARA PARED
MODELO #45876PKDLG
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-888-3KOBALT, de lunes a viernes de 8 a.m. a 8 p.m.,
hora estándar del Este. 15

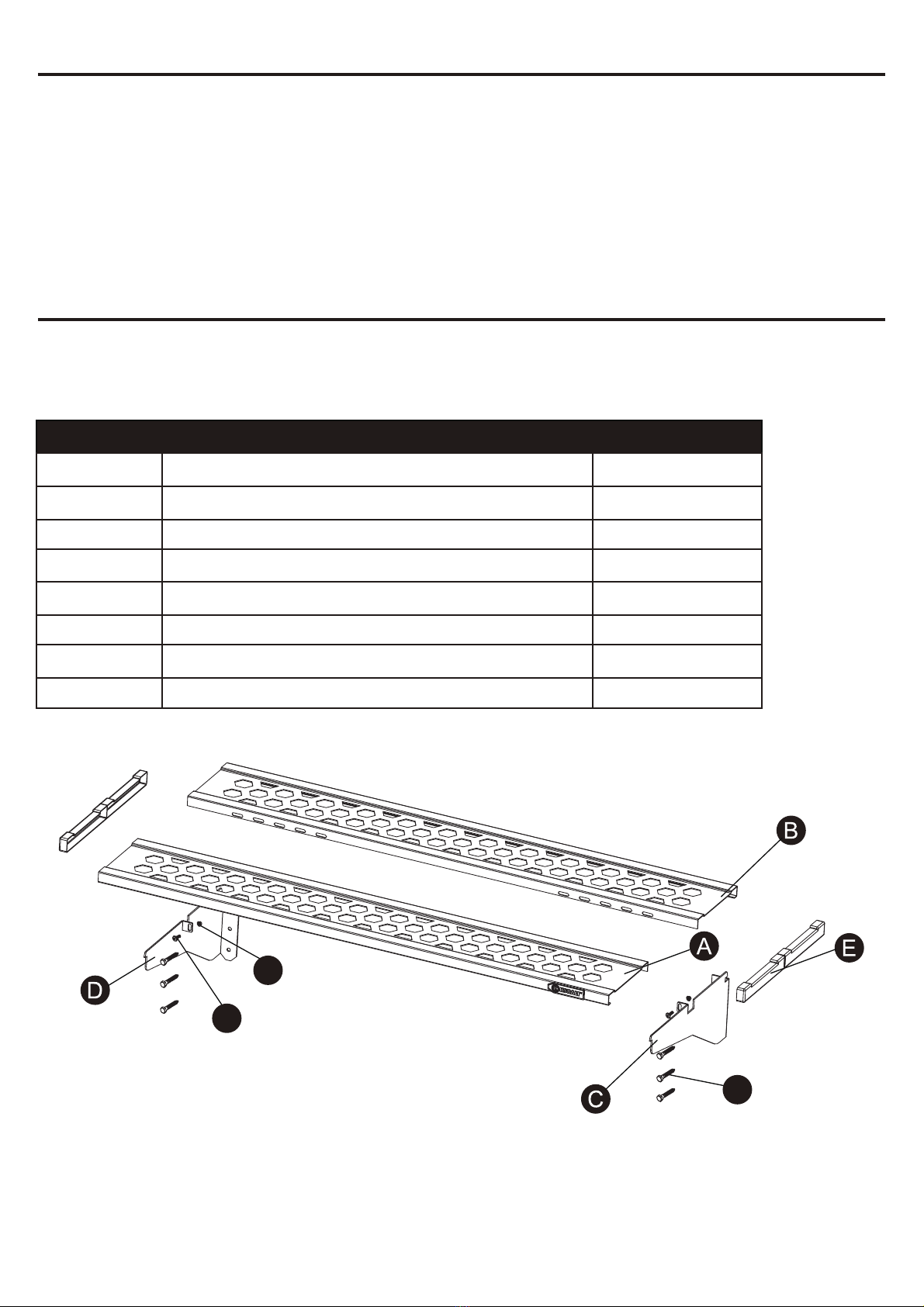

CONTENIDO DEL PAQUETE
16
1
1
Listón posterior
Listón frontalA
1Abrazadera derechaC
1Abrazadera izquierdaD
2Tapa de extremoE
B
PIEZA DESCRIPCIÓN CANTIDAD

ADITAMENTOS
17
!
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y los aditamentos. No intente ensamblar el producto si falta
alguna pieza o si éstas están dañadas.
• PELIGRO DE LESIONES PERSONALES: No seguir las pautas del fabricante para una instalación
adecuada podría resultar en lesiones personales.
• PODRÍA HABER LÍNEAS ELÉCTRICAS, DE PLOMERÍA O DE GAS EN LA PARED: Antes de cortar,
taladrar o martillar, verifique la ubicación de las mismas. Póngase en contacto con su electricista,
plomero o un técnico calificado si es necesario.
Tiempo estimado de ensamblaje: 20 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): Cinta métrica, detector de vigas,
lápiz, taladro eléctrico y broca para taladro de 3/16 pulg., llave ajustable, nivel, llave para tuercas de
12 mm y destornillador Phillips.
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
PRECAUCIÓN
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio al Cliente al
1-888-3KOBALT, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
Tornillo de Ø 8 x 50,8 mm
Cant. 6
Perno de Ø 4,8 x 15 mm
Cant. 2
Tuerca de Ø 4,8 mm
Cant. 2
• POSIBLE PELIGRO PARA LOS OJOS: Use gafas de protección durante la
instalación.

INSTRUCCIONES DE ENSAMBLAJE
18
1. Ubique los montantes de madera a una distancia
de aproximadamente 81,28 cm entre sí. Coloque
la abrazadera derecha (C) al alto deseado,
marque las ubicaciones de los orificios con el
lápiz y pretaladre con una broca para taladro
de 3/16".
3. Instale las abrazaderas (C y D) con 3 tornillos
(AA), utilizando una llave para tuercas o una
llave de dados de 12 mm.
2. Coloque la abrazadera izquierda (D) en el
segundo montante al nivel de la abrazadera
derecha (C), marque las ubicaciones de los
orificios con el lápiz y pretaladre con una broca
para taladro de 3/16".
INSTALE LAS ABRAZADERAS DEL ESTANTE EN
LAS VIGAS DE LA PARED
IMPORTANTE: Las abrazaderas deben montarse al mismo nivel y los tornillos deben insertarse
completamente en la madera. No apriete demasiado los tornillos.
Tornillo de Ø 8 x 50,8 mm x 6
Aditamentos utilizados
81,28 cm
40,64 cm
1
2
3
montantes
de pared
81,28 cm
40,64 cm
montantes
de pared
81,28 cm
40,64 cm
montantes
de pared

INSTRUCCIONES DE ENSAMBLAJE
19
4. Instale el listón posterior (B) y colóquelo de
manera que los orificios para la abrazadera al
costado del listón queden alineados con el
orificio de soporte central de las abrazaderas
(C y D), como se muestra. El reborde del listón
posterior debe estar ligeramente por debajo de
la lengüeta de empalme más cercana a la pared.
6. Fije los listones (A y B) a las abrazaderas (C y D)
con una tuerca y un perno (BB y CC) como se
muestra, utilizando una llave ajustable y un
destornillador Phillips. A continuación, coloque
las tapas de extremo (E) en cada extremo de la
repisa.
5. Instale el listón frontal (A) y colóquelo de manera
que el logotipo de Kobalt® quede al lado frontal
derecho y que los orificios para la abrazadera al
costado del listón queden detrás del orificio de
soporte central de las abrazaderas (C y D), como
se muestra. El reborde del listón frontal debe
estar ligeramente por debajo de la lengüeta de
empalme en el extremo frontal de la abrazadera.
IMPORTANTE: Asegúrese de que todos los tornillos, tuercas y pernos estén bien asegurados.
No cargue con más de 113,40 kg, distribuidos uniformemente.
Aditamentos utilizados
Perno de Ø 4,8 x 15 mm x 2
x 2Tuerca de Ø 4,8 mm
4
5
6
lengüeta de empalme
lengüeta de
empalme
orificio
de
soporte
central
orificio de
soporte central
81,28 cm
81,28 cm

20
INSTRUCCIONES DE FUNCIONAMIENTO
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
Tenga precaución al cargar y descargar artículos de la repisa.
La capacidad de carga de peso es de hasta 113,40 kg con distribución uniforme.
Una vez al año, se recomienda volver a revisar todas las conexiones y apretar nuevamente todas las
tuercas y pernos. Limpie con agua y una toalla de papel o tela según sea necesario.
Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio al Cliente al
1-888-3KOBALT, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El estante no está
bien asegurado a
las abrazaderas.
Los listones no están instalados
de manera adecuada.
Vuelva a instalar siguiendo las
instrucciones de los pasos 4 a 6. El
reborde del listón posterior (B) y el reborde
del listón frontal (A) deben quedar por
debajo de las lengüetas de metal de las
abrazaderas (C y D), y el perno (BB) del
centro debe pasar a través de la
abrazadera y ambos listones.
