Kobalt 19000 User manual

1
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 888-3KOBALT (888-356-2258), 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
ATTACH YOUR RECEIPT HERE
ITEM #2368778
ITEM #5193451
ITEM #5193458
MODEL #19000
MODEL #19191
MODEL #19198
48-IN 2-DOOR
CABINET
Español p. 12
KOBALT and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
AS22588
A STEP-BY-STEP VIDEO ON HOW
TO ASSEMBLE & THE TOOLS
NEEDED
SCAN ME

2
PRODUCT SPECIFICATIONS
TABLE OF CONTENTS
COMPONENTS SPECIFICATIONS
Maximum load for each hook
Maximum load for each door
Maximum load for back panels
Maximum load for bottom shelf
Maximum load for adjustable shelf
Maximum total load
Note: Specify the item number when ordering the product due to the different colors:
COLOR ITEM # MODEL #
Silver
Blue
Black
2368778
5193451
5193458
19000
19191
19198
2 lbs.
11 lbs.
22 lbs.
150 lbs.
150 lbs.
644 lbs.
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................4
Safety Information...........................................................................................................................4
Preparation.....................................................................................................................................5
Assembly Instructions......................................................................................................................6
Troubleshooting...........................................................................................................................11
Warranty........................................................................................................................................11
Replacement Parts List ................................................................................................................11

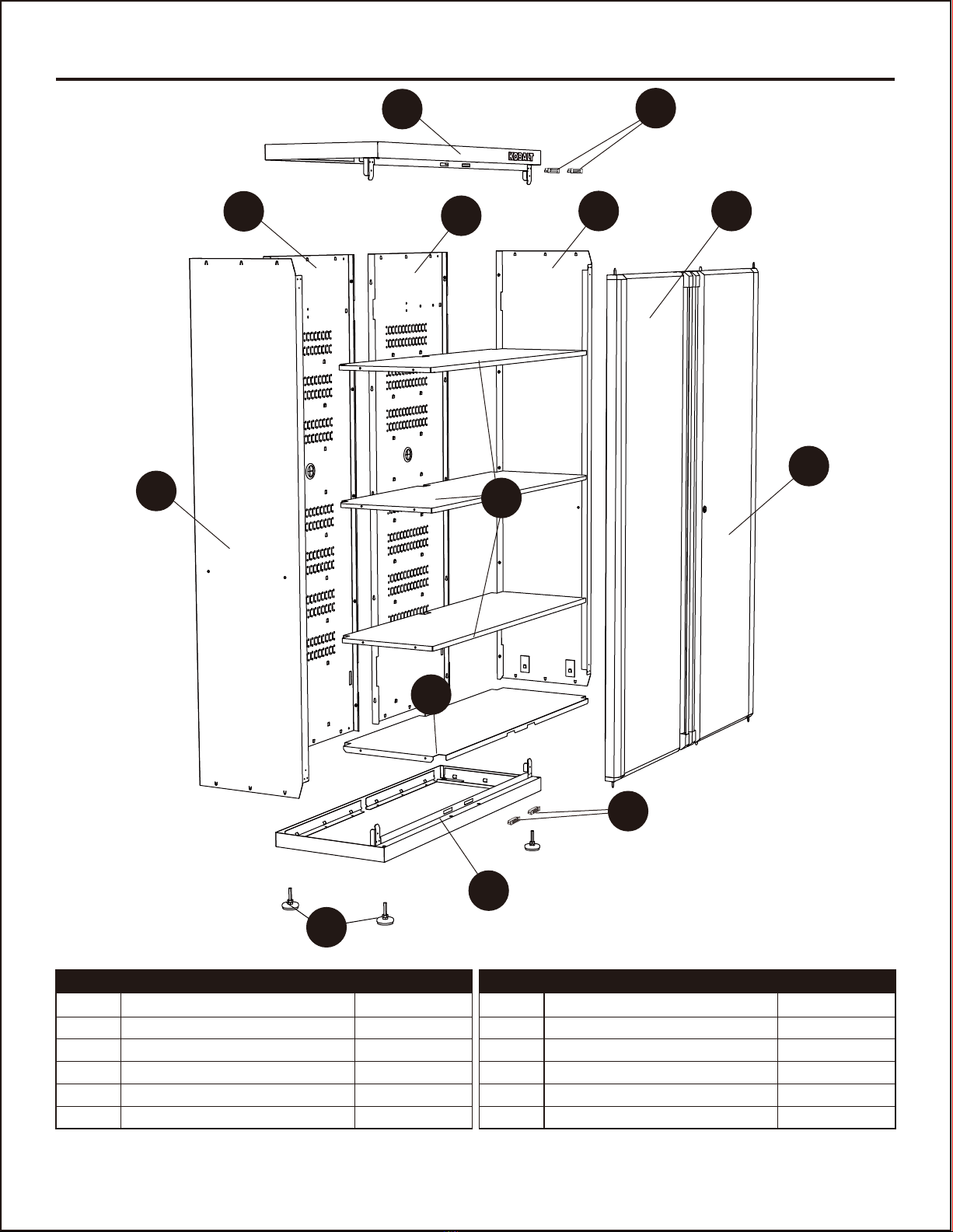

PACKAGE CONTENTS
3
A
B
C
D
E
F
1
1
1
1
1
1
Left back panel
Right back panel
Left side panel
Right side panel
Base panel
Top panel
PART DESCRIPTION QUANTITY
G
H
I
J
K
R
1
3
1
1
4
4
Bottom shelf
Adjustable shelf
Left door
Right door
Leg leveler assembly
Door magnet
PART DESCRIPTION QUANTITY
A
F
E
C
J
BD I
G
H
K
R
R

SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or operate this
product. Failure to follow may result in serious injury. Save all warnings and instructions for future
reference.
• Do not stand on, step on, or alter this unit for anything outside the designed function of storage.
• Use care when handling and assembling metal plates.
• The metal may have sharp edges or corners. The use of protective gloves is recommended.
• Close and lock the doors before moving this product.
• It is always recommended to secure this product to the wall with the hardware provided.
• Always remember to use proper lifting techniques when moving the boxed or assembled unit.
WARNING

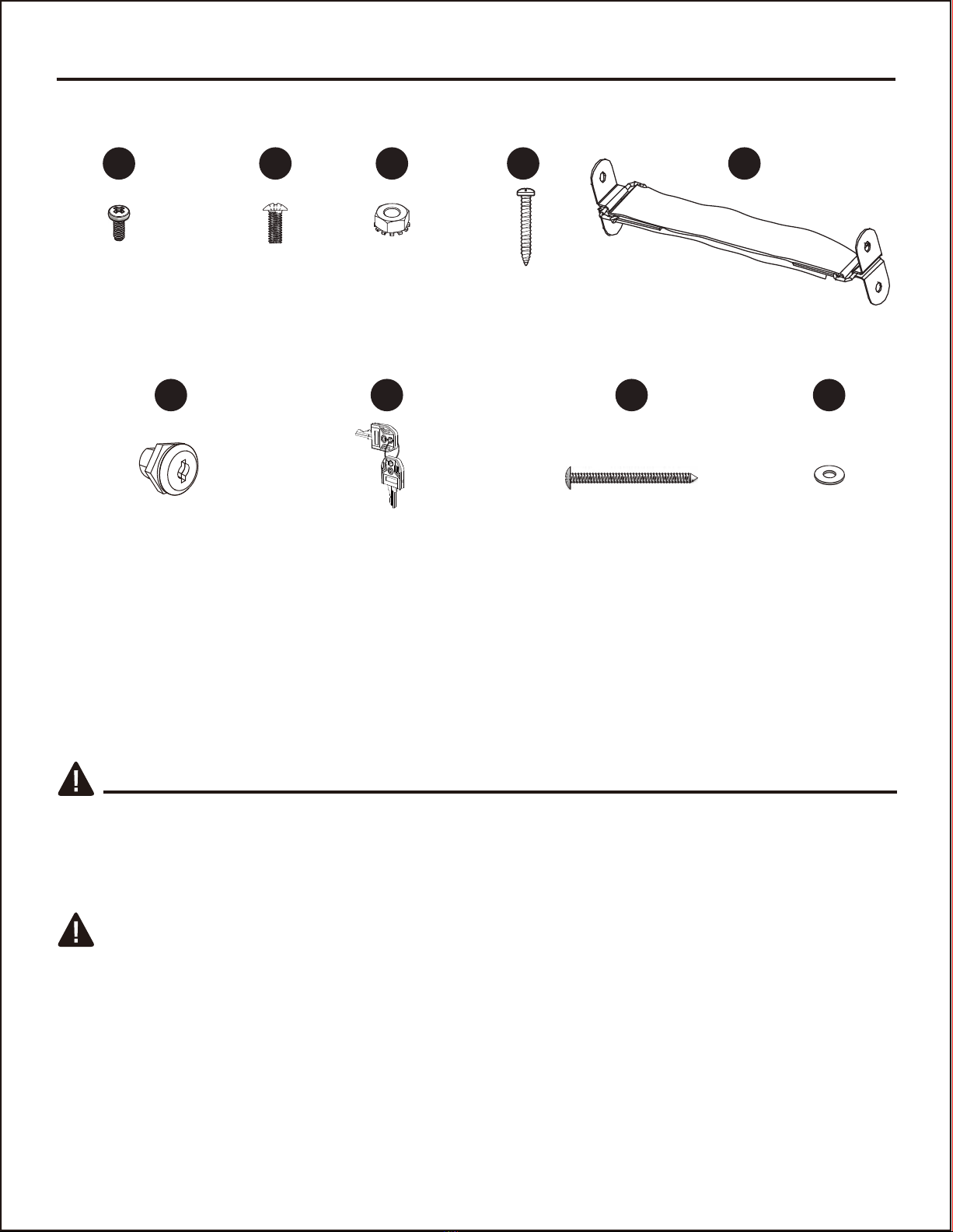

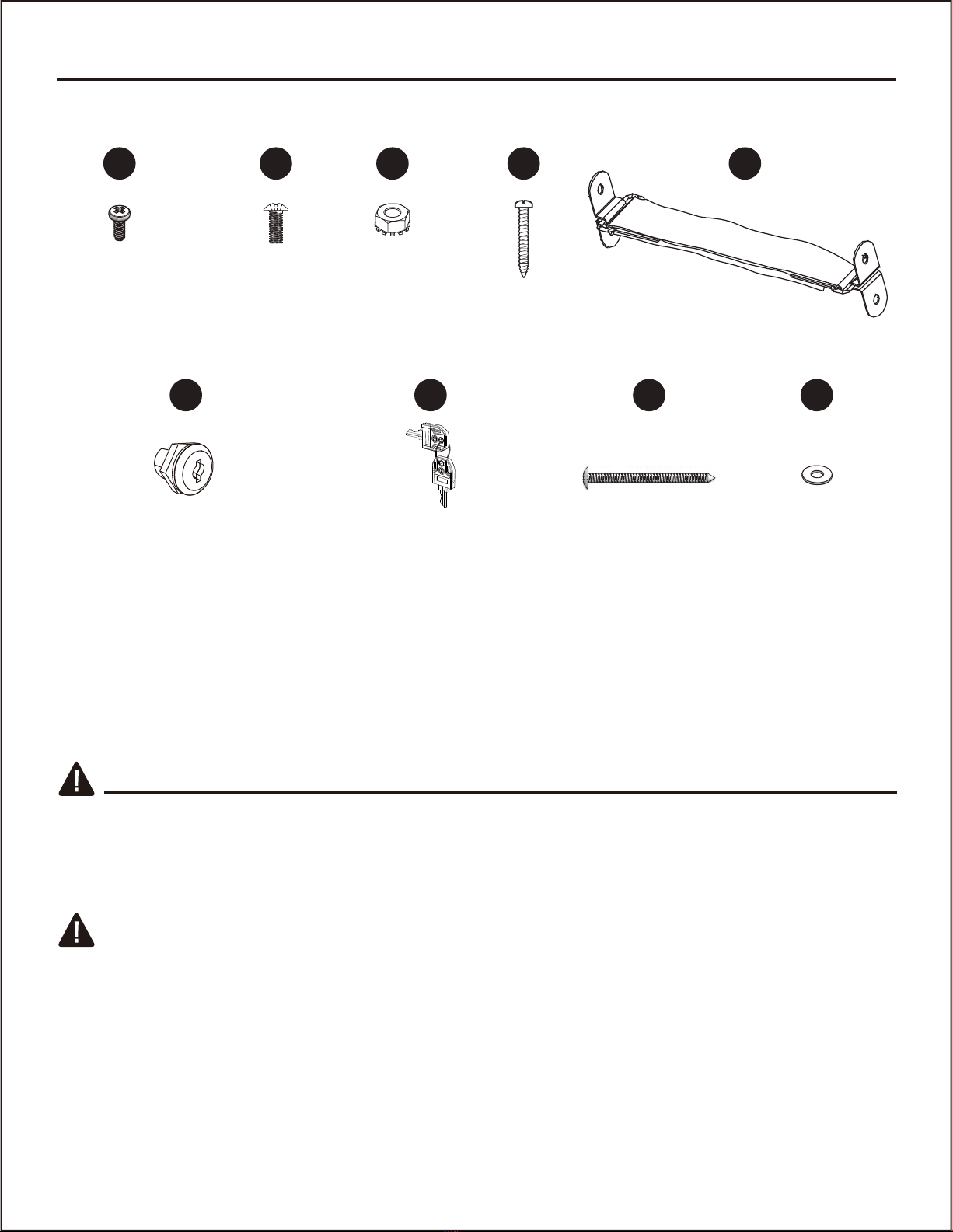

HARDWARE CONTENTS (shown actual size)
4
ST4.8 x 10 mm
Screw
Qty. 12 + 2
ST4 x 20 mm
Screw
Qty. 4
Wall strap
Qty. 2
Lock
(preassembled to right door (J))
Qty. 1
Key
(preassembled to locking bar
of right door (J))
Qty. 2
AA BB CC DD EE
FF
#8-32 Nut
Qty. 4
#8-32 x 3/8 in.
Bolt
Qty. 4
GG HH II
5 x 15 x 1.2 mm
Washer
Qty. 2
ST4.8 x 100 mm Pan
head screw
Qty. 2

SAFETY INFORMATION
5
• Do not exceed maximum load capacities listed in Product Specifications on Page 2.
• When storing articles, equally distribute loads. Always balance the loads to avoid tipping.
• Place more than half the total load weight on the bottom cabinet when possible.
• Keep the product on level surfaces. The product may become unstable and it may tip over if
stored or moved on an uneven surface, which may cause personal injury or product damage.
• Do not store flammable liquids in the unit unless they are secured in an approved container.
• Do not store gasoline in the unit under any circumstances.
• Do not leave children unattended near this product. Cabinet may tip over if improperly opened.
• Always use common sense and be cautious when using this product.
CAUTION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
It is recommended that this product to be assembled on a clean, soft surface, such as a piece of
cardboard.
Estimated Assembly Time: 30 minutes (does not include unpacking time)
Tools Required for Assembly (not included): Drill, PH2 screwdriver, Rubber mallet, Adjustable wrench
PREPARATION

ASSEMBLY INSTRUCTIONS
6

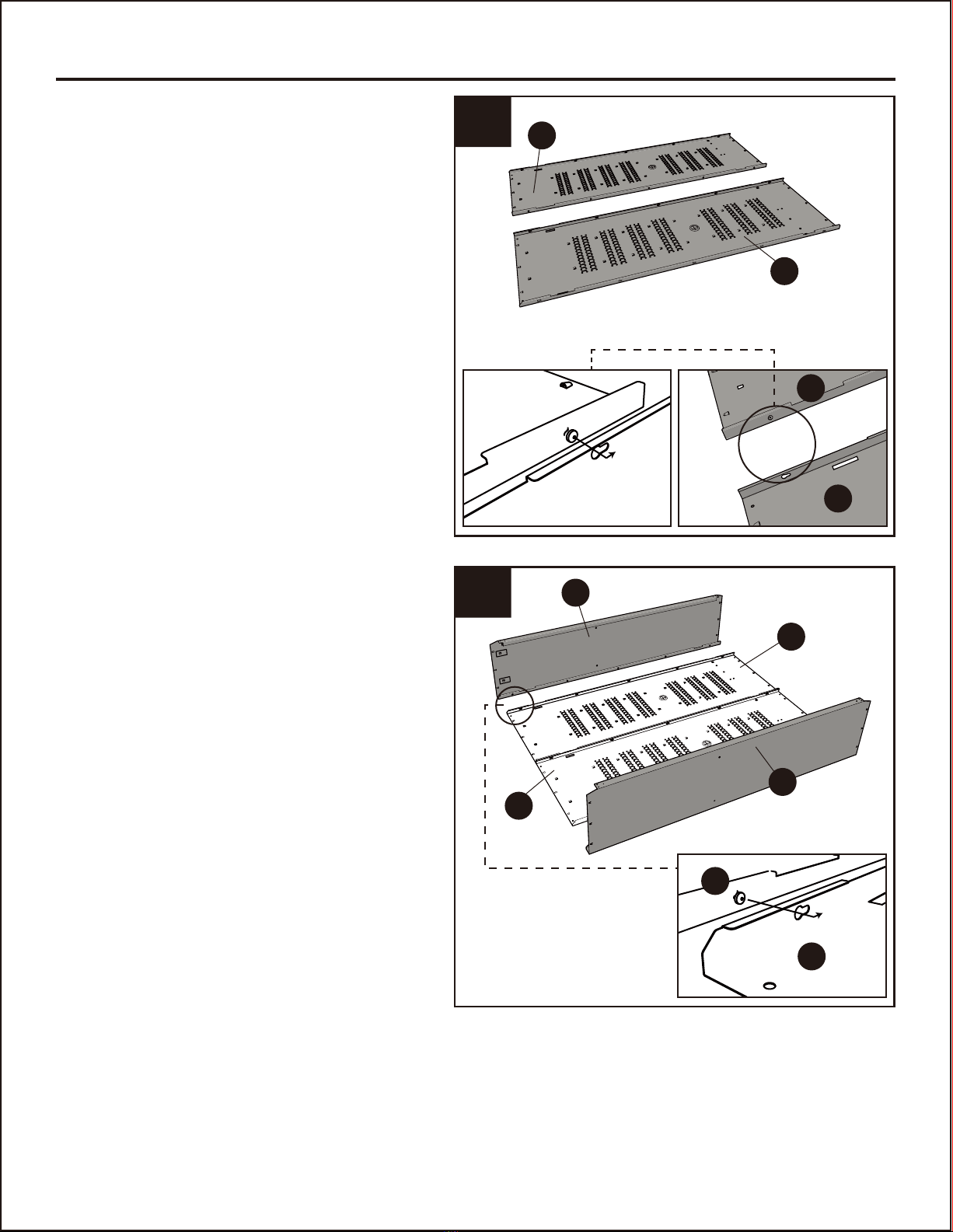

1. Slide preassembled screws in left back
panel (A) into key slots of right back
panel (B) to connect the two back
panels together. Tighten the screws.
Note: Be sure to keep the back panels on a
soft surface, such as carpeting or a piece of
cardboard, to protect them from scratches.
2. Slide preassembled screws into key
slots of the assembled unit from Step
1 to connect left side panel (C) and
right side panel (D) to the assembled
unit. Tighten the screws.
1
2
B
A
A
A
B
D
C
B
A
C

ASSEMBLY INSTRUCTIONS
7
4. Align the base panel (E) with the
assembled unit from Step 2 carefully. Tap
the base panel (E) into the unit until the
clips are secured tightly. Repeat this step
to attach the top panel (F) to the
assembled unit.
3. Insert the door magnet (R) into mounting
hole of the top panel (F) directly and
make it secured. Repeat this step for the
base panel (E).
Note: Recommended to use a rubber
mallet to tap the components together.
4
3
C
R
F
F
E
F
D
Before After

8
ASSEMBLY INSTRUCTIONS
Hardware Used
5. Check and verify the holes in front edge of
base panel (E) and top panel (F) are
aligned with the holes in left side panel
(C) and right side panel (D). If not, check
and make sure the base panel (E) and
top panel (F) are located at the right
place. Tighten the ST4.8 x 10 mm screws
(AA) to the holes to make the unit
securely fixed.
5CF
D
E
AA x 12ST4.8 x 10 mm
Screw
AA
6. Screw leg leveler assemblies
(K) to base panel (E) until tight.
Place the cabinet upright.
6
K
E
KE

9
H
C
G
D

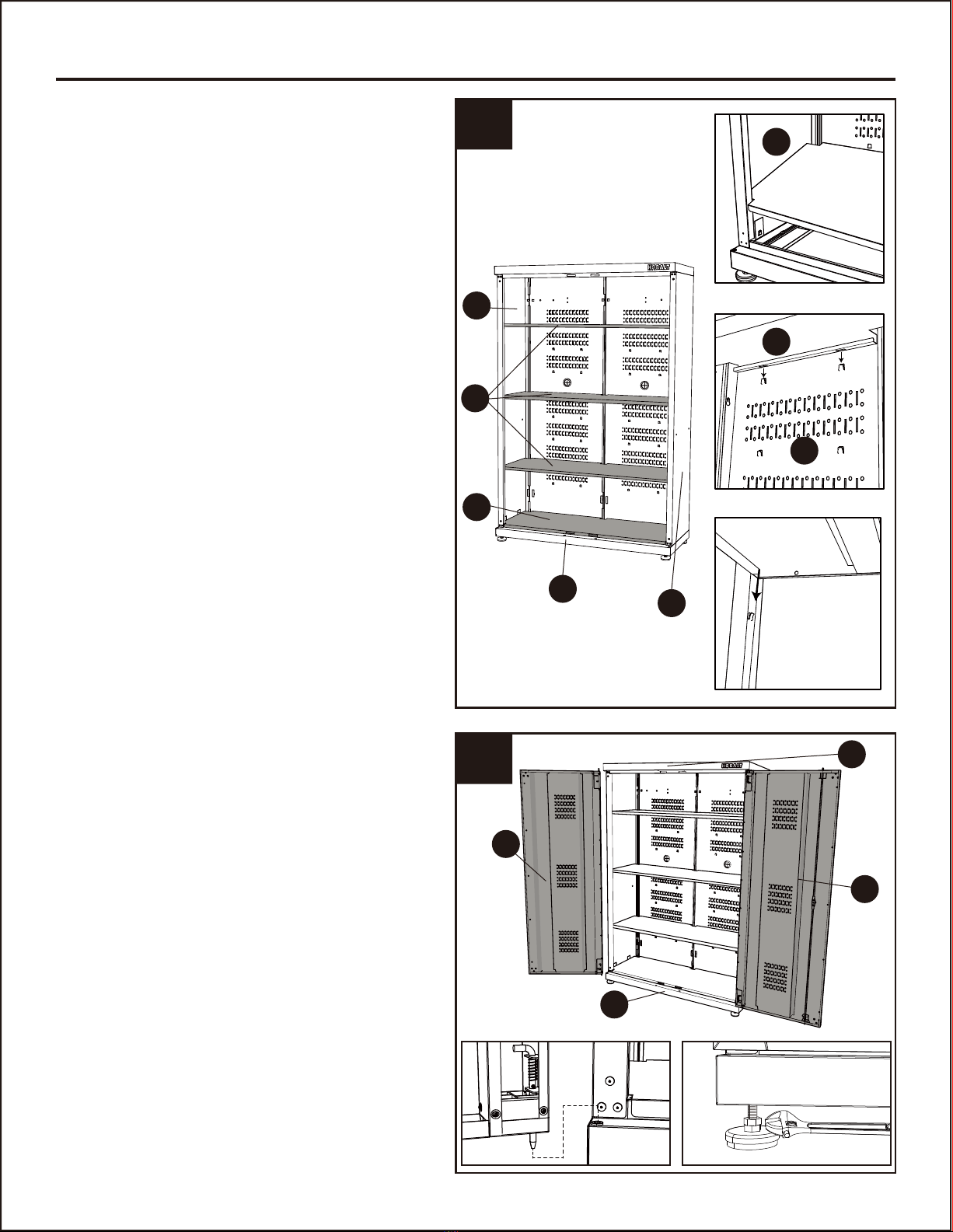

7. Install the bottom shelf (G) by tipping it to
the side and inserting it into the cabinet.
With bottom shelf (G) at an angle, align
the cut-outs on the bottom shelf (G) with
the back seams caused by side panels (C
and D) and back panels (A and B).
Carefully lower the bottom shelf (G),
ensuring the front of the bottom shelf (G)
goes over the front flange of the base
panel (E).
Determine the location for the other 3
adjustable shelves (H). Hold the
adjustable shelves (H) at an angle to
make them easier to install. Repeat
above method to install. Please make
sure adjustable shelf (H) snaps into the
hooks on the unit.
Note: If the hooks are flatted during
assembly, use a slotted screwdriver (not
included) to recover them.
7
E
A
H
C
ASSEMBLY INSTRUCTIONS
8 . Lift and pull the L-shaped pivot pin on the
edge of the left door (I), aligning the
assembling holes of the base panel (E)
and top panel (F), then release. Repeat
for right door (J).
Note: Check and see if the top panel (F) is
level. If not level due to uneven floor, the
two doors will probably not be properly
aligned. In this case, use an adjustable
wrench (not included) to adjust the hex nut
until the top panel (F) is level.
8
I
J
E
F

Wall
Wall
10
9. Screw one end of wall strap (EE) to the
right back panel (B) with #8-32 x 3/8 in.
bolts (BB) and #8-32 nuts (CC). Secure
the other end to the wall with ST4 x 20
mm screws (DD). Repeat for another wall
strap (EE).
Note: This cabinet should be anchored to the
wall using the wall strap (EE) to avoid any
potential danger from cabinet falling. Check
and see if the top panel (F) is level. If not level
due to uneven floor, the two doors will
probably not be properly aligned. In this case,
use an adjustable wrench (not included) to
adjust the hex nut until the top panel (F) is
level.
9
D
FA
B
BB DD
EE
EE
Hardware Used
EE x 2
x 4
x 4
x 4
Wall strap
BB #8-32 x 3/8 in. Bolt
CC #8-32 Nut
DD ST4 x 20 mm
Screw
CC
A
HH
II
ASSEMBLY INSTRUCTIONS
10. Move the unit to the wall, making sure the
back of the unit is flush with the wall.
Feed the ST4.8 x 100 mm pan head
screws (HH) through the 5 x 15 x 1.2 mm
washers (II) and back panels (A and B).
Screw the ST4.8 x 100 mm pan head
screws into wall studs, and tighten
securely.
Note: Screws must be placed into wall
studs. The unit will not be secured if
screwed into drywall. If there is a gap
between the unit and the wall due to
moulding on the garage floor, please make
the unit press against the moulding and be
parallel to the wall.
10
Hardware Used
x 2 x 2
HH ST4.8 x 100 mm Pan
head screw II 5 x 15 x 1.2 mm
Washer
B

11
TROUBLESHOOTING
LIFETIME HASSLE-FREE GUARANTEE
REPLACEMENT PARTS LIST
For replacement parts, call our customer service at 888-3KOBALT, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at [email protected].
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Screw(s) will not
align into hole(s).
1. Natural properties of sheet
metal cause slight changes in
pre-drilled hole location.
1.Uneven floor. 1. Adjust the hex nut in leg leveler
assembly until the doors are aligned.
1. Place screws into all aligned holes
and hand tighten. Push a 3/8 in.
hole-punch through both holes to force
the alignment. With the hole-punch in
place, tighten all other screws. When the
hole-punch is removed, the screw(s)
should easily fit into the remaining
hole(s).
Doors are not
probably aligned.
PART PART #
A
B
C
D
E
F
G
H
I
J
K
R
Left back panel
Right back panel
Left side panel
Right side panel
Base panel
Top panel
Bottom shelf
Adjustable shelf
Left door
Right door
Leg leveler assembly
Door magnet
Blue
Black
Blue
Black
5193451
5193458
5193451
5193458
Left door
Left door
Right door
Right door
5193451-I
5193458-I
5193451-J
5193458-J
2368778-A
2368778-B
2368778-C
2368778-D
2368778-E
2368778-F
2368778-G
2368778-H
2368778-I
2368778-J
106453-K
106453-R
106453-PS
106453-RG
2368778-HDWR
2368778-HDWR
2368778-HDWR
2368778-HDWR
106453-WS
106453-LK
106453-LK
2368778-HDWR
2368778-HDWR
DESCRIPTION PART
S
T
AA
BB
CC
DD
EE
FF
GG
HH
II
Door L shape pivot pin & spring
Rubber grommet
ST4.8 x 10 mm Screw
#8-32 x 3/8 in. Bolt
#8-32 Nut
ST4 x 20 mm Screw
Wall strap
Lock
Key
ST4.8 x 100 mm Pan head screw
5 x 15 x 1.2 mm Washer
DESCRIPTION
COLOR ITEM # DESCRIPTION PART #
PART #
This product carries a lifetime warranty. If the product is found to be defective, please call 888-3KOBALT, 8
a.m. - 8 p.m., EST, Monday - Sunday, or return the item to the place of purchase with a copy of the original
sales receipt. The distributor will, at its option, repair or replace the product. This warranty gives you specific
legal rights, and you may have other rights that vary from state to state.
Printed in Cambodia
Note: Some parts are not interchangeable because of different colors. Specify part number when
ordering:

12
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 888-3KOBALT (888-356-2258), de lunes a
domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto
con nosotros en [email protected].
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO # 2368778
ARTÍCULO # 5193451
ARTÍCULO # 5193458
MODELO # 19000
MODELO # 19191
MODELO # 19198
GABINETE DE 2
PUERTAS DE
121,92 CM
KOBALT y el diseño del logotipo son marcas comerciales o
marcas registradas de LF, LLC. Todos los derechos reservados.
AS22588
UN VIDEO PASO A PASO SOBRE
CÓMO ENSAMBLAR Y LAS
HERRAMIENTAS NECESARIAS
ESCANÉEME

13
ESPECIFICACIONES DEL PRODUCTO
ÍNDICE
COMPONENTES ESPECIFICACIONES
Carga máxima para cada gancho
Carga máxima para cada puerta
Carga máxima para los paneles posteriores
Carga máxima para la repisa inferior
Carga máxima para la repisa ajustable
Carga total máxima
COLOR ARTÍCULO # MODELO #
Plata
Azul
Negro
2368778
5193451
5193458
19000
19191
19198
Nota: especifique el número de artículo al pedir el producto debido a los diferentes colores:
0,9 kg
4,98 kg
9,96 kg
68,03 kg
68,03 kg
292,11 kg
Contenido del paquete...................................................................................................................14
Aditamentos...................................................................................................................................15
Información de seguridad ..............................................................................................................15
Preparación...................................................................................................................................16
Instrucciones de ensamblaje.........................................................................................................17
Solución de problemas ..................................................................................................................22
Garantía.........................................................................................................................................22
Lista de piezas de repuesto...........................................................................................................22

CONTENIDO DEL PAQUETE
14
A
B
C
D
E
F
1
1
1
1
1
1
Panel posterior izquierdo
Panel posterior derecho
Panel lateral izquierdo
Panel lateral derecho
Panel de base
Panel superior
PIEZA DESCRIPCIÓN CANTIDAD
G
H
I
J
K
R
1
3
1
1
4
4
Repisa inferior
Repisa ajustable
Puerta izquierda
Puerta derecha
Conjunto nivelador de la pata
Imán de la puerta
PIEZA DESCRIPCIÓN CANTIDAD
A
F
E
C
J
BD I
G
H
K
R
R

INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar u operar este producto.
No seguirlo podría provocar lesiones serias. Guarde todas las advertencias e instrucciones para
referencia futura.
• No se pare, pise ni modifique esta unidad para ningún uso que no sea la función de
almacenamiento para la que se diseñó.
• Tenga cuidado al manipular y ensamblar las placas de metal.
• El metal puede tener bordes o esquinas afiladas. Se recomienda el uso de guantes de
protección.
• Cierre y asegure las puertas antes de desplazar el producto.
• Siempre se recomienda asegurar este producto a la pared con los aditamentos provisto.
• Siempre recuerde usar técnicas adecuadas de levantamiento cuando mueva la unidad ya sea
en su caja o una vez ensamblada.
ADVERTENCIA
ADITAMENTOS (se muestran en tamaño real)
15
Tornillo
ST4 x 20 mm
Cant. 4
Banda para pared
Cant. 2
Perno #8-32 x 3/8
pulg.
Cant. 4
Tornillo
ST4,8 x 10 mm
Cant. 12 + 2
Tuerca
#8-32
Cant. 4
Cerradura
(Preensamblada a la puerta
derecha (J))
Cant. 1
Llave
(Preensamblada a la barra de
bloqueo de la puerta derecha (J))
Cant. 2
AA BB CC DD EE
FF GG HH II
Arandela de
5 x 15 x 1,2 mm
Cant. 2
Tornillo de cabeza alomada
ST 4,8 x 100 mm
Cant. 2

SAFETY INFORMATION
16
• No exceda las capacidades de carga máximas que se indican en las Especificaciones del
producto en la página 13.
• Al almacenar artículos, distribuya las cargas por igual. Siempre equilibre las cargas para evitar
vuelcos.
• Coloque más de la mitad del peso de la carga total en el gabinete inferior cuando sea posible.
• Mantenga el producto en superficies niveladas. El producto puede volverse inestable y volcarse
si se almacena o desplaza sobre una superficie desnivelada, lo que puede causar lesiones
personales o daños al producto.
• No almacene líquidos inflamables en la unidad a menos que estén aseguradas en un envase
aprobado.
• No almacene gasolina en la unidad bajo ninguna circunstancia.
• No deje a los niños sin supervisión cerca de este producto. El gabinete puede volcarse si se abre
incorrectamente.
• Siempre use el sentido común y tenga cuidado al usar este producto.
PRECAUCIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos anteriores. No intente
ensamblar el producto si falta alguna pieza o si estas están dañadas. Póngase en contacto con el
Departamento de Servicio al Cliente para obtener piezas de repuesto.
Se recomienda que este producto se ensamble sobre una superficie limpia y suave, como un trozo
de cartón.
Tiempo estimado de ensamblaje: 30 minutos (no incluye el tiempo de desembalaje)
Herramientas necesarias para el ensamblaje (no se incluyen): taladro, destornillador PH2, mazo de
goma, llave ajustable
PREPARACIÓN

INSTRUCCIONES DE ENSAMBLAJE
17
1. Deslice los tornillos preensamblados en
el panel posterior izquierdo (A) en las
ranuras para llaves del panel posterior
derecho (B) para conectar los dos
paneles posteriores. Apriete los
tornillos.
Nota: asegúrese de mantener los paneles
posteriores sobre una superficie suave,
como una alfombra o un trozo de cartón,
para evitar rayarlos.
2. Deslice los tornillos preensamblados
en los chaveteros de la unidad
ensamblada en el Paso 1 para
conectar el panel (C) y el panel del
lado derecho (D) a la unidad
ensamblada. Apriete los tornillos.
1
2
B
A
A
A
B
D
C
B
A
C

INSTRUCCIONES DE ENSAMBLAJE
18
4. Alinee el panel de base (E) con la unidad
ensamblada del Paso 2 con cuidado.
Golpee el panel de base (E) en la unidad
hasta que los sujetadores estén bien
firmes. Repita este paso para fijar el
panel superior (F) a la unidad
ensamblada.
Nota: se recomienda usar un mazo de
goma para unir los componentes.
Antes Después
4
C
E
F
D
3. Introduzca el imán de la puerta (R) en el
orificio de montaje del panel superior (F)
directamente y asegúrelo. Repita este
paso para el panel de base (E).
3
R
F
F

19
INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
5. Compruebe y verifique que los orificios en
el borde frontal del panel de base (E) y el
panel superior (F) estén alineados con los
orificios en el panel lateral izquierdo (C) y
el panel lateral derecho (D). De lo
contrario, compruebe y asegúrese de que
el panel de base (E) y el panel superior
(F) estén ubicados en el lugar correcto.
Apriete los tornillos ST 4,8 x 10 mm (AA)
en los orificios para que la unidad quede
bien fija.
AA x 12Tornillo
ST 4,8 x 10 mm
6. Enrosque los ensambles de los
niveladores de las patas (K) al panel
de base (E) hasta que queden firme.
Coloque el gabinete en posición
vertical.
5CF
D
E
AA
6
K
E
KE

20
7. IInstale la repisa inferior (G) inclinándola
hacia un costado, luego introdúzcala en
el gabinete. Manteniendo la repisa inferior
(G) angulada, alinee los cortes de la
repisa inferior (G) con las uniones
posteriores que forman los paneles
laterales (C y D) y los paneles posteriores
(A y B). Con cuidado, baje la repisa
inferior (G), asegúrese de que la parte
frontal de la repisa inferior (G) se
superponga a la brida frontal del panel de
base (E).
Determine la ubicación de las 3 repisas
ajustables (H). Sostenga las repisas
ajustables (H) en ángulo para que sean
más fáciles de instalar. Para instalar,
repita el paso anterior. Asegúrese de que
la repisa ajustable (H) calce en los
ganchos de la unidad.
Nota: si los ganchos se aplanan durante el
ensamblaje, use un destornillador de ranura
plana (no se incluye) para recuperarlos.
INSTRUCCIONES DE ENSAMBLAJE
8 . Levante y jale del pasador giratorio en
forma de L ubicado en el borde de la
puerta izquierda (I), alinee los orificios de
ensamblaje del panel de base (E) y el
panel superior (F), luego suelte. Repita
para la puerta derecha (J).
Nota: revise para comprobar que el panel
superior (F) esté nivelado. Si no está
nivelada debido a que el piso no es
uniforme, es probable que las dos puertas
no estén alineadas correctamente. En
dicho caso, use una llave inglesa ajustable
(no se incluye) para ajustar la tuerca
hexagonal hasta que el panel superior (F)
esté nivelado.
8
I
J
E
F
H
C
G
D
7
E
A
H
C
