Kohler STERLING 500 Series Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Bypass Shower Doors
Portes coulissantes de douche
Puertas corredizas de ducha
USA: 1-800-STERLING
(1-800-783-7546)
México: 001-877-680-1310
SterlingPlumbing.com
©2010 Kohler Co.
500 Series 660, 670, 690 Series
660SP Series
1113654-2-C

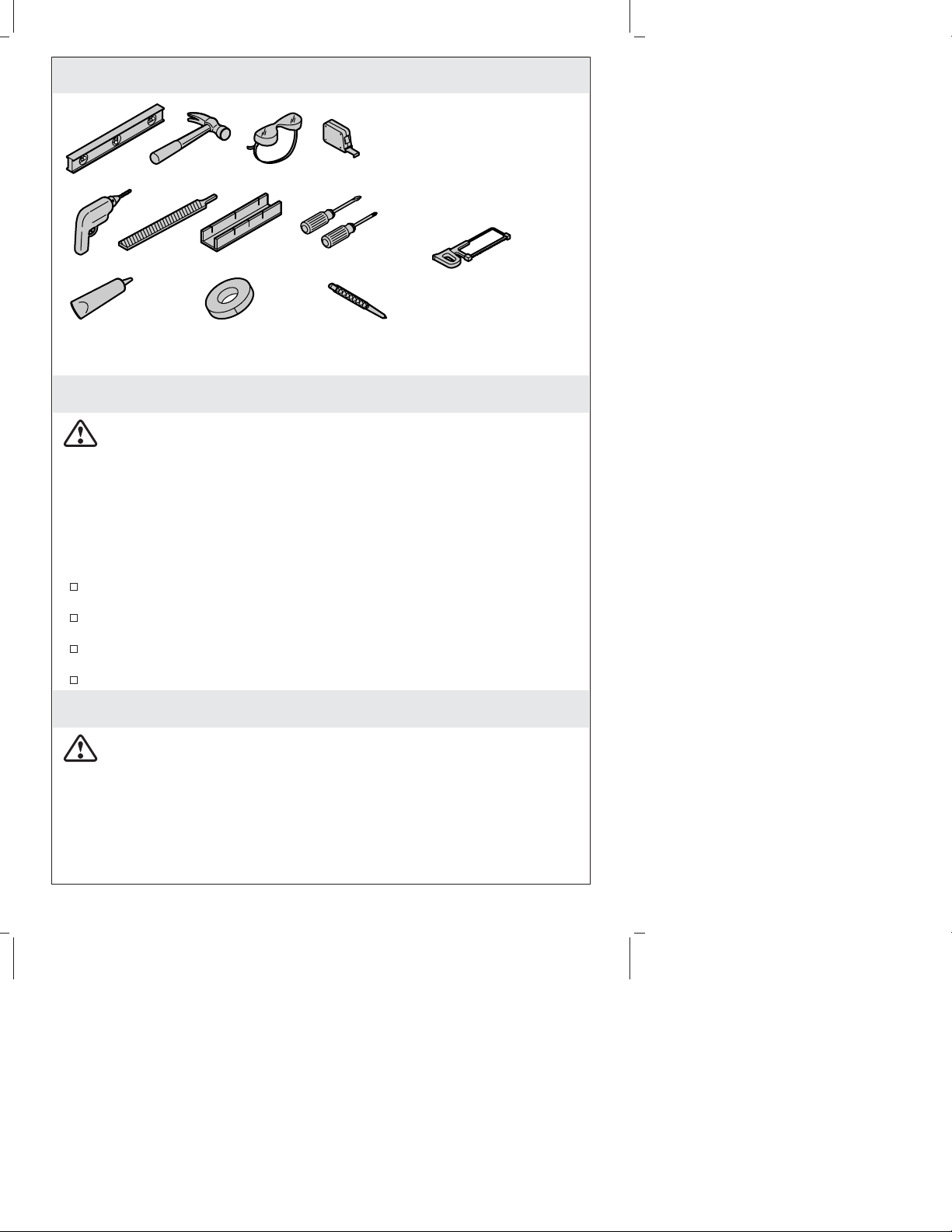

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of injury or product damage. Do not attempt to cut tempered
glass.
IMPORTANT! If you purchased model 660B/SP, this bypass bath/shower door
includes two sets of wall jambs, tapered and non-tapered. If you are installing the
door to a Sterling bath/shower unit or a unit with a taper in the lower wall, use the
tapered set. For all other bath units, use the non-tapered set. Discard the unused set.
IMPORTANT! This door is designed to accommodate walls that are less than 3/8″(1
cm) out of plumb. Verify the area the door will be attached to is within 3/8″(1 cm)
or better of plumb. The door may not function properly if the wall is more than 3/8″
(1 cm) out of plumb.
Before beginning the installation, measure the dimensions of the opening and
confirm the model of door you are installing is the correct size.
Use a drop cloth to protect the floor surface of the bath or shower during the
installation.
The bath/shower should be installed at this time, including finished wall
materials.
Cover the drain with masking tape to prevent parts from being lost.
Avant de commencer
ATTENTION: Risque de blessure ou d’endommagement du produit. Ne pas
tenter de découper le verre trempé.
IMPORTANT! Si le modèle 660B/SP a été acheté, cette porte coulissante de
baignoire/douche inclut deux jeux de montants de mur, coniques et non coniques.
Dans le cas d’installation de porte sur une unité de baignoire/douche Sterling ou une
unité avec un biseau dans le bas du mur, utiliser le jeu conique. Pour toutes les autres
unités de baignoire, utiliser le jeu non conique. Jeter le jeu non-utilisé.
Silicone Sealant
Joint en silicone
Sellador de silicona
Masking Tape
Ruban-cache
Cinta de enmascarar
Center Punch
Poinçon
Punzón
• Drop Cloth/Toile de protection/Lona
Plus/Plus/Más:
Hacksaw with 32 Teeth
per Inch Blade
Scie à métaux avec lame
à 32 dents par pouce
Sierra para metales con hoja
de 32 dientes por pulgada
1113654-2-C 2 Sterling

Avant de commencer (cont.)
IMPORTANT! Cette porte est conçue pour s’adapter à des murs qui sont à moins de
3/8″(1 cm) hors d’aplomb. Vérifier que la zone où la porte sera fixée est comprise
dans 3/8″(1 cm) ou moins de l’aplomb. La porte risque de ne pas fonctionner
correctement si le mur est à plus de 3/8″(1 cm) hors d’aplomb.
Avant de commencer l’installation, mesurer les dimensions de l’ouverture et
confirmer que le modèle de la porte installée est de la bonne taille.
Utiliser une toile de protection pour protéger la surface du sol de la baignoire ou
de la douche pendant l’installation.
La baignoire/douche doit être installée à ce moment, ainsi que les matériaux du
mur fini.
Couvrir le drain avec du ruban-cache afin d’empêcher la perte des pièces.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto No trate de
cortar el vidrio templado.
¡IMPORTANTE! Si adquirió el modelo 660B/SP, esta puerta corrediza de
bañera/ducha incluye dos juegos de jambas murales, angulares y no angulares. Si va
a instalar la puerta a una unidad de bañera/ducha Sterling o a una unidad con una
pared baja angulada, utilice el juego angular. Para todas las demás unidades de
bañera, utilice el juego no angular. Deseche el juego que no utilice.
¡IMPORTANTE! Esta puerta está diseñada para paredes que están fuera de plomada
menos de 3/8″(1 cm). Verifique que el área donde se deba fijar la puerta esté a
menos de 3/8″(1 cm) de plomada. Tal vez la puerta no funcione correctamente si la
pared está más de 3/8″(1 cm) fuera de plomada.
Antes de comenzar la instalación, mida las dimensiones de la abertura y verifique
que el modelo de puerta que va a instalar sea del tamaño correcto.
Utilice un trapo para proteger la superficie del piso de la bañera o ducha durante
la instalación.
La bañera/ducha debe estar instalada en este momento, incluyendo los materiales
de la pared acabada.
Tape el desagüe con cinta de enmascarar para evitar perder piezas.
Sterling 3 1113654-2-C

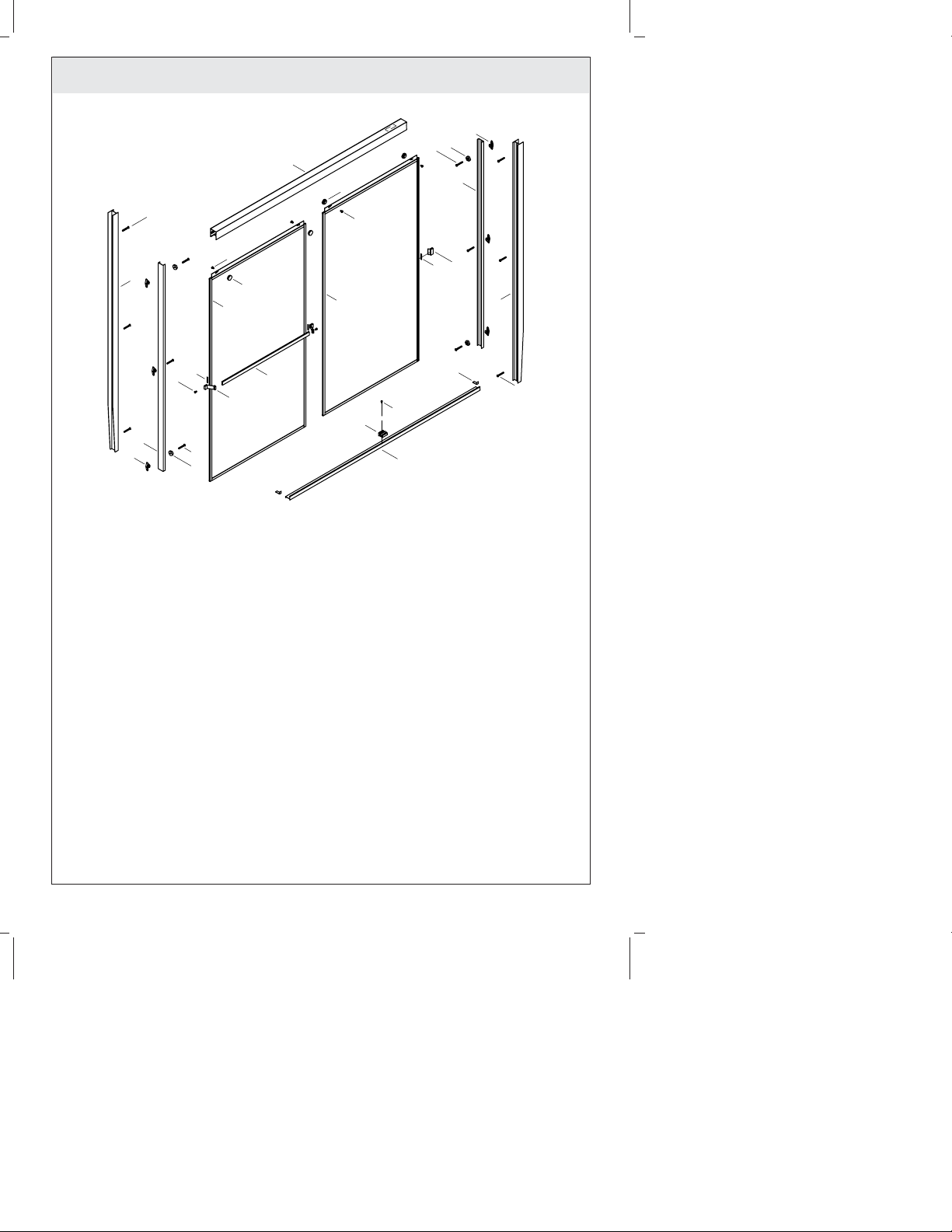

Parts ID/Identification des pièces/Identificación de piezas
1
4
5
4
6
9
10
11 12
13 14
15
8
6
7
7
11 Handle Tape
Bande de poignée
Cinta adhesiva para la manija
12 Handle/Poignée/Manija
13 Guide/Guide/Guía
14 #6-32 x 5/16"
15 Bottom Track/Rail inférieur/Carril inferior
16 Panel/Panneau/Panel
17 #8-18 x 2" (660/SP only)
n˚ 8-18 x 2" (660/SP seulement)
#8-18 x 2" (Sólo 660/SP)
18 Tapered Wall Jamb (660/SP only)
Montant de mur effilé (660/SP uniquement)
Jamba mural angular (Sólo 660/SP)
19 Towel Bar Tape, if equipped
Ruban de porte-serviettes, le cas échéant
Cinta adhesiva para el toallero de barra,
si equipada
20 Plastic End Cap
Bouchon d'extrémité en plastique
Tapa del extremo de plástico
5
19
16 16
1 Top Track
Rail supérieur
Carril superior
2 #8-18 x 1-1/4"
3 Wall Bumper
Amortisseur du mur
Tope de la pared
4 Wall Jamb
Montant du mur
Jamba mural
5 Anchor/Ancrage/Anclaje
6 #8-18 x 3/8"
7 Roller/Rouleau/Rueda
8 Towel Bar, if equipped
Porte-serviette, le cas échéant
Toallero de barra, si equipada
9 #8-18 x 3/8"
10 Towel Bar Bracket, if equipped
Support porte-serviettes,
le cas échéant
Soporte del toallero de barra,
si equipada
18
20
3
2
3
2
17
17
18
1113654-2-C 4 Sterling

Important/Important/Importante
Avoid the most common installation mistake.
Do not cut the top track the same length as the bottom
track for this installation.
If uncertain about cutting tracks, please contact a customer service representative
at the phone number on the back page of this document.
¡IMPORTANTE!
IMPORTANT!
IMPORTANT!
Evite el error de instalación más común.
No corte el carril superior a la misma longitud que el carril inferior
para esta instalación.
Si no está seguro de cómo cortar los carriles, comuníquese con
un representante de servicio al cliente al número de teléfono que se encuentra
en la última página de este documento.
Éviter l'erreur d'installation la plus fréquente.
Ne pas couperr le rail supérieur à la même longueur que
celle du rail inférieur pour cette installation.
En cas de doute pour couper les rails, contacter un représentant
du service à la clientèle en appelant le numéro fourni sur
la page arrière de ce document.
Sterling 5 1113654-2-C

1. Drill the Wall Jambs Holes (660SP Models only)
IMPORTANT! This shower door includes two sets of wall jambs, tapered and
non-tapered. If you are installing the door to a Sterling shower unit use the tapered
set. For all other bath units, use the non-tapered set.
Place one wall jamb on a flat surface. Position the wall jamb with the grooved side
faced up.
Along the center groove drill a 3/16″hole 3″(7.6 cm) from each end of the wall
jamb.
Drill the third hole at the center point of the wall jamb.
Repeat for the second wall jamb.
Percer trous dans montants de mur (mod 660SP seul)
IMPORTANT! Cette porte de douche inclut deux jeux de montants de mur, conique
et non conique. Lors de l’installation de la porte sur une douche Sterling, utiliser
l’ensemble conique. Pour toutes les autres unités de baignoire, utiliser le jeu non
conique.
Poser un montant du mur sur une surface plane. Positionner le montant du mur
avec le côté rainuré vers le haut.
Le long de la rainure centrale, percer un trou de 3/16″à3″(7,6 cm) de chaque
extrémité du montant du mur.
Percer le troisième trou au point central du montant du mur.
Répéter pour le second montant du mur.
Taladre las jambas murales (sólo Modelos 660SP)
¡IMPORTANTE! Esta puerta de ducha incluye dos juegos de jambas murales,
angulares y no angulares. Si va a instalar la puerta a una unidad de ducha Sterling,
utilice el juego de jambas murales angulares. Para todas las demás unidades de
bañera, utilice el juego no angular.
Coloque una jamba mural en una superficie plana. Coloque la jamba mural con el
lado ranurado hacia arriba.
3/16" Diameter Holes
Orifices de Ø 3/16"
Orificios de 3/16" de diámetro
3" (7.6 cm)
3" (7.6 cm)
1113654-2-C 6 Sterling

Taladre las jambas murales (sólo Modelos 660SP) (cont.)
A lo largo de la ranura central, taladre un orificio guía de 3/16″a3″(7,6 cm) de
cada extremo de la jamba mural.
Taladre el tercer orificio en el punto central de la jamba mural.
Repita este procedimiento en la segunda jamba mural.

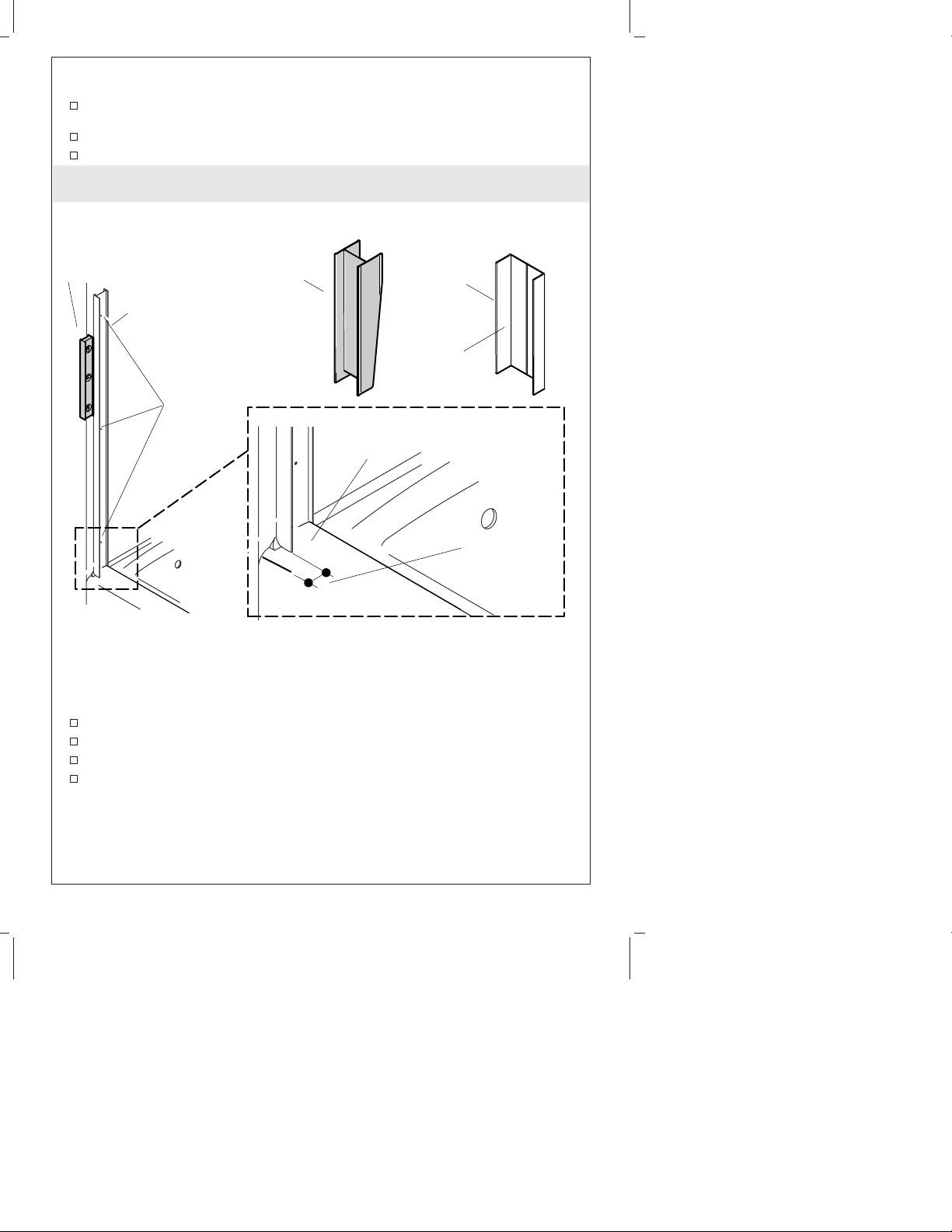

2. Mark the Wall Jambs
IMPORTANT! The wall jamb must sit flat on the threshold. If your threshold has a
curve in the corners at the side wall, it may be necessary to shape the bottom end of
the wall jamb with a file.
NOTE: If tapered wall jambs are used, the tapered area should be located on the
threshold, with the taper against the wall. If straight wall jambs are used, the longer
leg should be toward the outside of the shower.
Locate one of the wall jambs on a shower sidewall.
Center the wall jamb on the threshold.
Use a level to plumb the wall jamb vertically.
Temporarily secure the wall jamb to the wall with masking tape.
Wall Jamb
Montant du mur
Jamba mural
Long Leg
Jambe longue
Pata larga
Tapered Wall Jamb
Montant du mur conique
Jamba mural angular
Measure here.
Mesurer ici.
Mida aquí.l
Threshold
Seuil
Umbral
Wall Jamb
Montant du mur
Jamba mural
Mark holes.
Marquer les orifices.
Marque los orificios.
Level
Niveau à bulle
Nivel
Sterling 7 1113654-2-C

Mark the Wall Jambs (cont.)
Repeat the procedures with the second wall jamb.
Confirm Correct Positioning
Measure from the front edge of each wall jamb to the front edge of the threshold
and confirm the front edges of the wall jambs are the same distance from the front
edge of the threshold. Adjust as needed.
Recheck both jambs for plumb.
If the jambs are not plumb or not correctly positioned, adjust as needed.
If an adjustment was made, secure with masking tape.
Use a pencil to mark the hole locations on the wall, using the jambs as a guide.
Using a pencil, mark the outside front edge of each jamb.
Remove the wall jambs.
Marquer les montants du mur
IMPORTANT! Le montant du mur doit reposer à plat sur le seuil. Si le seuil a des
coins arrondis au niveau du mur latéral, il sera peut-être nécessaire de former le
rebord inférieur du montant du mur avec une lime.
REMARQUE: Si des montants de mur coniques sont utilisés, la zone conique doit
être située sur le seuil, avec le côté conique contre le mur. Si des montants de mur
droits sont utilisés, la jambe la plus longue doit être tournée vers l’extérieur de la
douche.
Localiser un des montants du mur sur un mur latéral de douche.
Centraliser le montant du mur sur le seuil.
Utiliser un niveau pour mettre le montant du mur d’aplomb verticalement.
Sécuriser temporairement le montant du mur avec du ruban-cache.
Répéter ces procédures avec le second montant du mur.
Confirmer que le positionnement est correct.
Mesurer à partir du bord avant de chaque montant de mur jusqu’au bord avant
du seuil, et confirmer que les bords avant des montants de mur se trouvent à la
même distance à partir du bord avant du seuil. Ajuster selon les besoins.
Revérifier les deux montants pour s’assurer qu’ils sont d’aplomb.
Si les montants ne sont pas d’aplomb ou s’ils ne sont pas positionnés
correctement, ajuster selon les besoins.
Si un ajustement a été effectué, fixer en place avec du ruban-cache.
Utiliser un crayon pour marquer les emplacements de trous sur le mur en utilisant
les montants comme guide.
Utiliser un crayon pour marquer le bord avant extérieur de chaque montant.
Retirer les montants du mur.
Marque las jambas murales
¡IMPORTANTE! La jamba mural debe quedar plana en el umbral. Si el umbral es
curvo en las esquinas de la pared lateral, puede que sea necesario contornear con una
lima el extremo inferior de la jamba mural.
1113654-2-C 8 Sterling

Marque las jambas murales (cont.)
NOTA: Si se usan jambas murales angulares, el área angular debe quedar en el
umbral, con el ángulo contra la pared. Si se usan jambas rectas, la pata más larga
debe quedar hacia el exterior de la ducha.
Coloque una de las jambas murales en una de las paredes laterales de la ducha.
Centre la jamba mural en el umbral.
Utilice un nivel para aplomar verticalmente la jamba mural.
Fije provisionalmente la jamba mural a la pared con cinta de enmascarar.
Repita estos procedimientos con la segunda jamba mural.
Confirme la posición correcta
Mida desde el filo frontal de cada jamba mural al filo frontal del umbral y
verifique que los filos frontales de las jambas murales estén a la misma distancia
del filo frontal del umbral. Ajuste de ser necesario.
Vuelva a verificar que ambas jambas estén a plomo.
Si las jambas no están a plomo o no están colocadas correctamente, ajuste según
sea necesario.
Si hizo algún ajuste, fije con cinta de enmascarar.
Con un lápiz, marque los lugares para los orificios en la pared utilizando las
jambas como guía.
Utilice un lápiz para marcar el filo frontal exterior de cada jamba.
Retire las jambas murales.
3. Install the Wall Anchors
Drill the Mounting Holes
NOTE: When installing on ceramic tile, use a center punch to nick the surface of the
glaze. Tap the center punch lightly with a hammer to avoid cracking the tile.
Lightly center punch the hole locations.
Bottom Track
Rail inférieur
Carril inferior Inside of Bath/Shower
Intérieur de baignoire/douche
Interior de la bañera/ducha
Anchor/Ancrage/Anclaje
1
2
3
Sterling 9 1113654-2-C

Install the Wall Anchors (cont.)
Drill a 5/16″hole at each mark. Use a tile or masonry bit for ceramic tile.
Install the Anchors
Push (1) the middle of anchor in and fold (2) the outside edges down.
Insert (3) an anchor in each hole.
Repeat for all the anchors.
Thoroughly clean the shower floor ledge and wall.
Installation des ancrages muraux
Percer les trous de support
REMARQUE: Lors de l’installation sur des carreaux de céramique, utiliser un
poinçon pour ébrécher la surface glacée. Taper le poinçon central légèrement avec un
marteau pour éviter de craquer le carreau.
Perforer légèrement le centre de l’emplacement des trous.
Percer un trou de 5/16″au niveau de chaque repère. Utiliser une mèche à
maçonnerie pour carrelage en céramique.
Installer les dispositifs d’ancrage
Enfoncer (1) le milieu du dispositif d’ancrage et replier (2) les bords extérieurs
vers le bas.
Insérer (3) un dispositif d’ancrage dans chaque trou.
Répéter la procédure pour tous les ancrages.
Bien nettoyer le rebord du sol de douche et le mur.
Instale los anclajes de pared
Taladre los orificios de fijación
NOTA: Cuando instale en azulejos de cerámica, utilice un punzón para marcar
levemente la superficie vidriada. Golpee con el punzón levemente con un martillo
para evitar fisurar el azulejo.
Marque ligeramente los orificios con un punzón de marcar.
Taladre un orificio de 5/16″en cada lugar marcado. En azulejo de cerámica, utilice
una broca para azulejo o mampostería.
Instale los anclajes
Empuje (1) el centro del anclaje hacia dentro y doble (2) los fijos externos hacia
abajo.
Inserte (3) un anclaje en cada orificio.
Repita el procedimiento para todos los anclajes.
Limpie a fondo el reborde del piso de la ducha y la pared.
1113654-2-C 10 Sterling

4. Install the Wall Jambs
NOTE: The top and bottom screws should be inserted through bumpers before being
installed. Do not overtighten the screws or damage to the bumpers may occur.
For tapered wall jambs, secure the wall jamb to the wall with three #8-18 x 2″
panhead screws.
For standard wall jambs, secure the wall jamb to the wall with three #8-18 x
1-1/4″panhead screws.
Repeat the procedures with the other wall jamb.
Installation des montants du mur
REMARQUE: Les vis supérieures et inférieures devraient être insérées à travers des
amortisseurs avant d’être installées. Un endommagement des amortisseurs pourrait
avoir lieu si les vis sont trop serrées.
Pour les montants de mur coniques, sécuriser le montant de mur sur le mur avec
trois vis à tête ronde #8-18 x 2″.
Pour les montants de mur standard, sécuriser le montant de mur sur le mur avec
trois vis à tête ronde #8-18 x 1-1/4″.
Répéter les procédures avec l’autre montant du mur.
Long Leg
Jambe longue
Pata larga
#8-18 x 2" (660/SP only)
n˚ 8-18 x 2" (660/SP seulement)
#8-18 x 2" (Sólo 660/SP)
Wall Jamb
Montant du mur
Jamba mural
#8-18 x 1-1/4"
Tapered Wall Jamb
Montant du mur conique
Jamba mural angular
Bumper
Coussinet
Tope
Wall Jamb
Montant du mur
Jamba mural
Sterling 11 1113654-2-C

Instale las jambas murales
NOTA: Los tornillos superiores e inferiores deben insertarse en los topes antes de
instalarlos. No apriete demasiado los tornillos, pues se pueden dañar los topes.
Para jambas murales angulares, fije la jamba mural a la pared con tres tornillos
de cabeza redonda del #8-18 x 2″.
Para jambas murales estándar, fije la jamba mural a la pared con tres tornillos de
cabeza redonda del #8-18 x 1-1/4″.
Repita los procedimientos con la otra jamba mural.

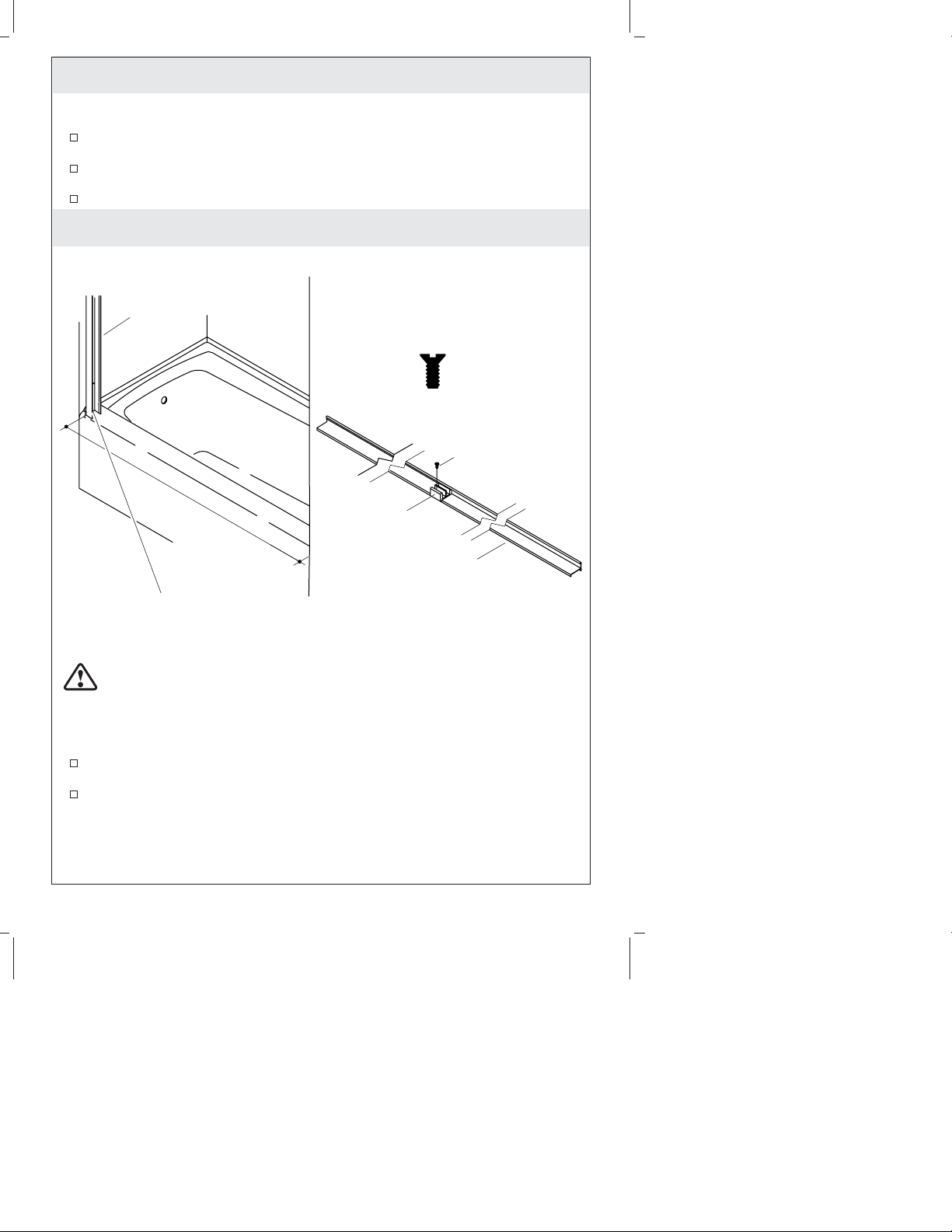

5. Cut the Bottom Track
CAUTION: Risk of personal injury. Always wear safety glasses when cutting
materials.
Cutting the Bottom Track - 660SP Installations Only
IMPORTANT! For best results, use a 32-teeth per inch hacksaw blade and a miter
box to cut the bottom track.
When installing the 660SP series door to a 48″(121.9 cm) Sterling 6203 series
shower unit, cut the bottom track to 42-1/4″(107.3 cm).
When installing the 660SP series door to a 60″(152.4 cm) Sterling 6204 series
shower unit, cut the bottom track to 54-1/4″(137.8 cm).
Cutting the Bottom Track - Straight Wall Jamb
IMPORTANT! Before cutting the bottom track, verify the cut length.
A
Wall Jamb
Montant du mur
Jamba mural
Bottom Track
Rail inférieur
Carril inferior
Panel Guide
Guide du panneau
Guía del panel
Screw/Vis/Tornillo
#6-32 x 5/16"
Measure From Back Inside Edge
Tire-fonds requis pour les installations des dispositifs d'ancrage.
Mida a partir del filo interior posterior
1113654-2-C 12 Sterling

Cut the Bottom Track (cont.)
IMPORTANT! For best results, use a 32-teeth per inch hacksaw blade and a miter
box to cut the bottom track.
Measure from the inside of one wall jamb to the inside of the other wall jamb to
determine dimension A.
Measure and mark A on the bottom track.
Confirm the mark is at the correct location.
Cut the bottom track at the mark.
Install the Panel Guide
Measure and mark the exact center of the bottom track.
Center the panel guide on the center mark. Be sure the high side of the panel
guide faces the shorter leg of the bottom track.
Mark the location of the hole in the panel guide. Set the panel guide aside.
Drill a hole through the bottom track using a 1/8″drill bit.
Attach the panel guide to the bottom track with one #6-32 x 5/16″flathead screw.
Couper le rail inférieur
ATTENTION: Risque de blessures corporelles. Porter des lunettes de protection
lors de la découpe des matériaux.
Découpe du rail inférieur - Installations 660SP seulement
IMPORTANT! Pour obtenir les meilleurs résultats possibles, utiliser une lame de scie
à métaux à 32 dents par pouce et une boîte à onglets pour couper le rail inférieur.
Lors de l’installation de la porte série 660SP sur une douche Sterling série 6203 de
48″(121,9 cm), couper le rail inférieur à une longueur de 42-1/4″(107,3 cm).
Lors de l’installation de la porte série 660SP sur une douche Sterling série 6204 de
60″(152,4 cm), couper le rail inférieur à une longueur de 54-1/4″(137,8 cm).
Découpe du rail inférieur - Montant de mur droit
IMPORTANT! Avant de couper le rail inférieur, vérifier la longueur coupée.
IMPORTANT! Pour obtenir les meilleurs résultats possibles, utiliser une lame de scie
à métaux à 32 dents par pouce et une boîte à onglets pour couper le rail inférieur.
Mesurer entre l’intérieur d’un montant de mur et l’intérieur de l’autre montant de
mur pour déterminer la dimension A.
Mesurer et marquer la dimension ″A″sur le rail inférieur.
Confirmer que le repère se trouve à l’emplacement correct.
Couper le rail inférieur au niveau de la marque.
Installer le guide de panneau
Mesurer et marquer le centre exact du rail inférieur.
Centrer le guide du panneau sur la marque centrale. S’assurer que le côté élevé du
panneau soit de face au pied le plus court du rail inférieur.
Marquer l’emplacement de l’orifice dans le guide du panneau. Mettre le guide du
panneau de côté.
Percer un orifice dans le rail inférieur avec une mèche de 1/8″.
Sterling 13 1113654-2-C

Couper le rail inférieur (cont.)
Attacher le guide du panneau au rail inférieur avec une vis à tête plate #6-32 x
5/16″.
Corte el carril inferior
PRECAUCIÓN: Riesgo de lesiones personales. Utilice siempre lentes de
seguridad al cortar materiales.
Corte del carril inferior - Sólo instalaciones 660SP
¡IMPORTANTE! Para mejores resultados, utilice una hoja de sierra para metales de
32 dientes por pulgada y una caja de ingletes para cortar el carril inferior.
Al instalar la puerta Serie 660SP en una unidad de ducha Sterling Serie 6203 de
48″(121,9 cm), corte el carril inferior a 42-1/4″(107,3 cm).
Al instalar la puerta Serie 660SP en una unidad de ducha Sterling Serie 6204 de
60″(152,4 cm), corte el carril inferior a 54-1/4″(137,8 cm).
Corte del carril inferior - Jamba mural recta
¡IMPORTANTE! Antes de cortar el carril inferior, verifique la longitud de corte.
¡IMPORTANTE! Para mejores resultados, utilice una hoja de sierra para metales de
32 dientes por pulgada y una caja de ingletes para cortar el carril inferior.
Mida desde el interior de una jamba mural al interior de la otra jamba mural para
determinar la dimensión A.
Mida y marque la dimensión A en el carril inferior.
Verifique que la marca esté en el lugar correcto.
Corte el carril inferior en la marca.
Instale la guía del panel
Mida y marque el centro exacto del carril inferior.
Centre la guía del panel en la marca central. Asegúrese de que el lado alto de la
guía del panel esté orientado hacia la pata más corta del carril inferior.
Marque la ubicación del orificio en la guía del panel. Coloque la guía del panel a
un lado.
Taladre un orificio en el carril inferior con una broca de 1/8″.
Fije la guía del panel al carril inferior con un tornillo de cabeza plana del #6-32 x
5/16″.
1113654-2-C 14 Sterling

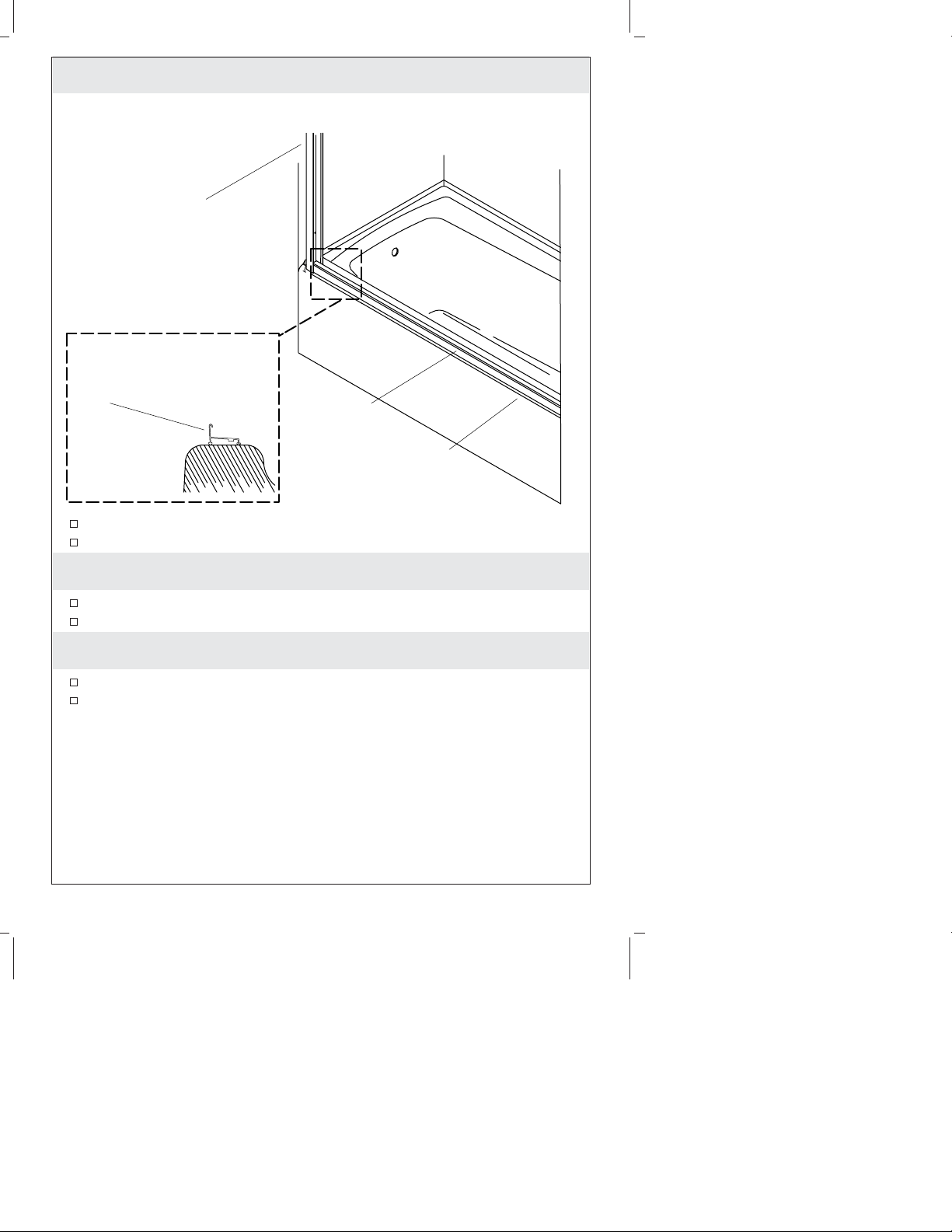

6. Install the Bottom Track
Install the bottom track on the threshold.
Temporarily secure the bottom track to the ledge with masking tape.
Installation du rail inférieur
Installer le rail inférieur sur le seuil.
Sécuriser temporairement le rail inférieur au rebord avec du ruban-cache.
Instale el carril inferior
Instale el carril inferior en el umbral.
Fije provisionalmente el carril inferior al reborde con cinta de enmascarar.
Wall Jamb
Montant du mur
Jamba mural
Bottom Track
Rail inférieur
Carril inferior Threshold
Seuil
Umbral
Leg faces outside of shower.
Pieds orientés vers l'extérieur de la
douche.
La pata queda hacia el exterior de la
ducha.
Threshold (Outside)
Seuil (Extérieur)
Umbral (Exterior)
Sterling 15 1113654-2-C

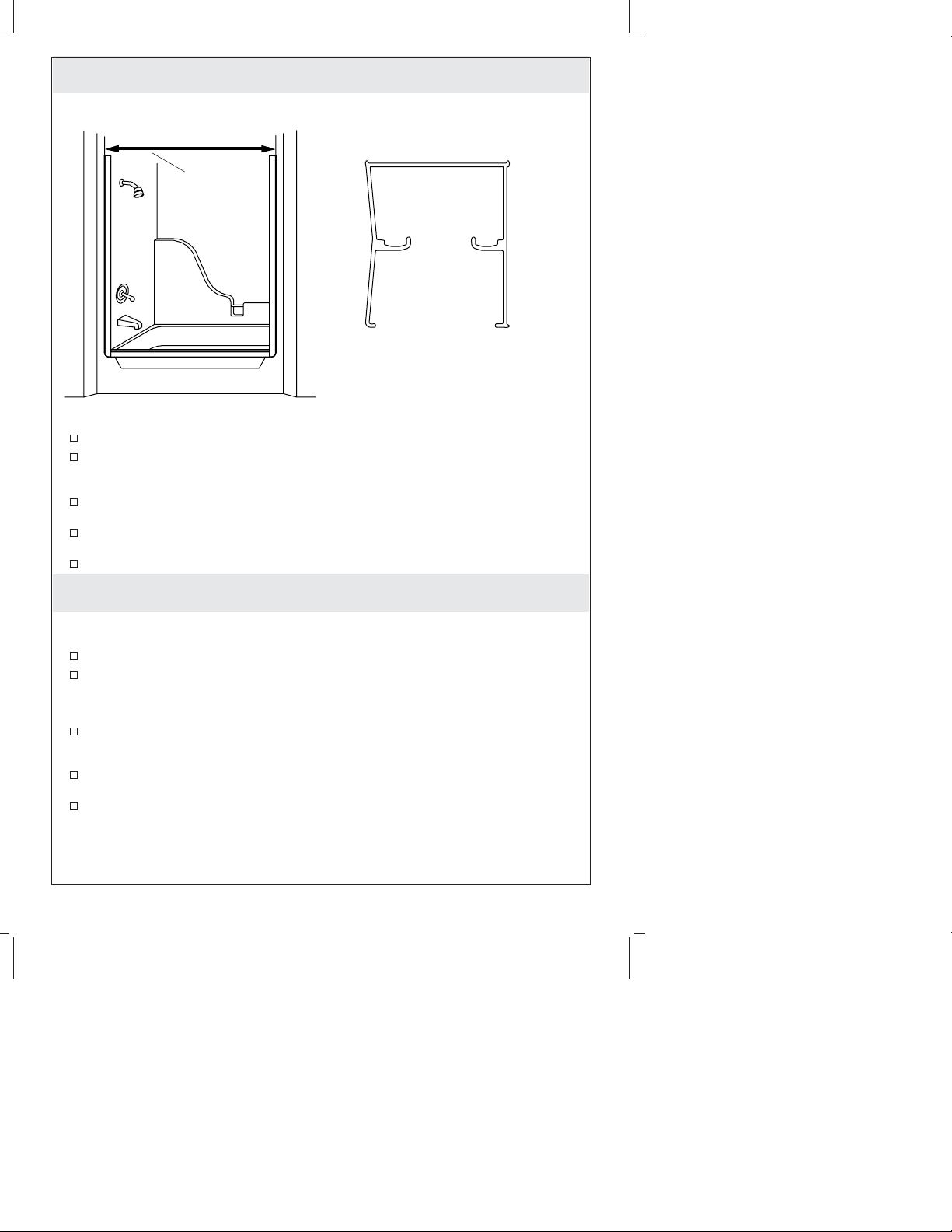

7. Install the Top Track
NOTE: The top track is designed so either side may be positioned facing outward
according to your preference.
Measure the distance from wall to wall above the wall jambs.
Mark the top track at the determined dimension.
NOTE: For best results use a 32-teeth per inch hacksaw and miter box.
Cut the top track on the inside edge of the mark [approximately 1/32″(1 mm)
from the mark] to allow space for the top track to slide into place easily.
Carefully file the rough edges smooth where the top track was cut, taking care to
avoid damaging finished surfaces.
Position the top track over the wall jambs and gently push down.
Installer le rail supérieur
REMARQUE: Le rail supérieur est conçu afin que chaque côté puisse être positionné
vers l’extérieur selon la préférence.
Mesurer la distance de mur à mur au-dessus des montants du mur.
Marquer le rail supérieur à la dimension déterminée.
REMARQUE: Pour obtenir les meilleurs résultats possibles, utiliser une scie à métaux
à 32 dents par pouce et une boîte à onglets.
Couper le rail supérieur sur le rebord intérieur du repère [à approximativement
1/32″(1 mm) du repère] afin de laisser de l’espace pour permettre au rail
supérieur de glisser en place aisément.
Limer délicatement les rebords rugueux à l’endroit de découpe du rail supérieur
en évitant d’endommager les surfaces finies.
Positionner le rail supérieur sur les montants du mur et presser gentiment.
Measure here.
Mesurer ici.
Mida aquí.
1113654-2-C 16 Sterling

Instale el carril superior
NOTA: El carril superior está diseñado para que cualquier lado se pueda colocar
orientado hacia fuera según se prefiera.
Mida la distancia entre las paredes arriba de las jambas murales.
Marque la distancia medida en el carril superior.
NOTA: Para obtener mejores resultados, utilice una hoja de sierra para metales de 32
dientes por pulgada y una caja de ingletes.
Corte el carril superior por el borde interno de la marca [aproximadamente a
1/32″(1 mm) de la marca] para dejar espacio para que el carril superior encaje
con facilidad.
Con cuidado lime el filo áspero del corte en el carril superior, teniendo cuidado de
no dañar las superficies acabadas.
Coloque el carril superior sobre las jambas murales y presione suavemente.
8. Install the Rollers
NOTE: The roller must be installed sleeve side toward the frame so the roller does
not contact the frame.
Using #8-32 x 3/8″panhead screws, assemble two rollers on each panel.
Outside Panel - Install the rollers toward the rough side of the glass. If the glass
has patterns, install the rollers opposite the pattern side.
Inside Panel - Install the rollers toward the smooth side of the glass. If the glass
has patterns, install the rollers toward the pattern side of the glass.
Screw/Vis/Tornillo
Top Frame Flange
Bride de cadre supérieur
Reborde del marco superior
Roller
Rouleau
Rueda
#8-32 x 3/8"
Sterling 17 1113654-2-C

Installer les rouleaux
REMARQUE: Le rouleau doit être installé avec le côté manchon dirigé vers le cadre,
de manière à ce que le rouleau ne contacte pas le cadre.
Utiliser des vis à tête ronde #8-32 x 3/8″pour assembler deux rouleaux sur
chaque panneau.
Panneau extérieur - Installer les rouleaux vers le côté rugueux du verre. Lorsque
le verre a des motifs, installer les rouleaux au côté opposé du motif.
Panneau intérieur - Installer les rouleaux vers le côté lisse du verre. Si le verre a
des motifs, installer les rouleaux du côté motif du verre.
Instale las ruedas
NOTA: La rueda se debe instalar con el lado de la manga hacia el marco de manera
que la rueda no haga contacto con el marco.
Utilice tornillos de cabeza redonda del #8-32 x 3/8″para montar dos ruedas en
cada panel.
Panel exterior - Instale las ruedas de manera que estén orientadas hacia el lado
rugoso del vidrio. Si el vidrio tiene diseño, instale las ruedas en el lado opuesto
del diseño.
Panel interior - Instale las ruedas de manera que estén orientadas hacia el lado
liso del vidrio. Si el vidrio tiene diseño, instale las ruedas hacia el lado del vidrio
que tiene diseño.

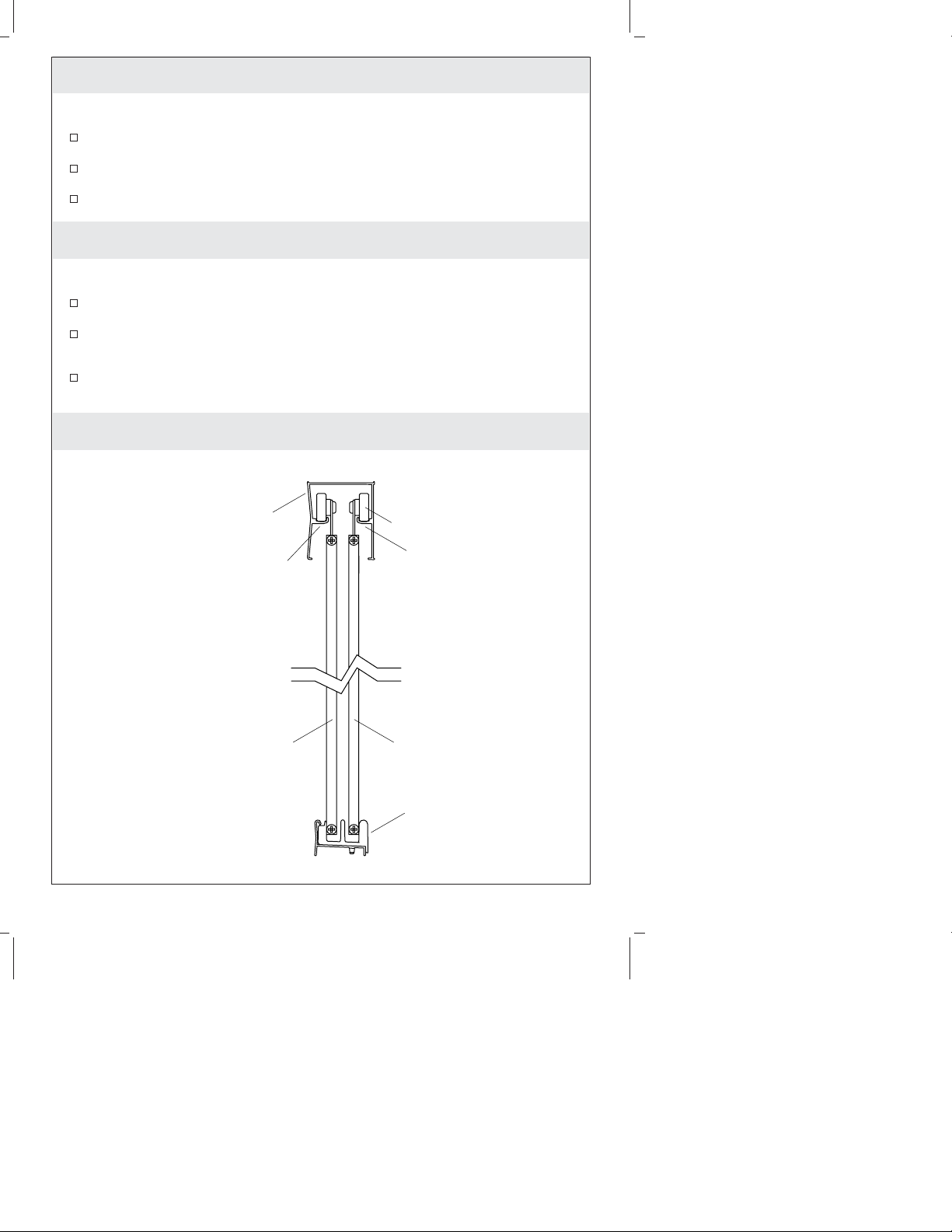

9. Install the Door Panels
NOTE: Perform these installation steps from outside the bath/shower.
Top Track
Rail supérieur
Carril superior
Roller/Rouleau/Rueda
Inside Rail
Rail intérieur
Riel interior
Side View
Vue latérale
Vista lateral
Outside Rail
Rail extérieur
Riel exterior
Outside Panel
Panneau extérieur
Panel exterior
Inside Panel
Panneau intérieur
Panel interior
Outside of Bath
Extérieur de baignoire
Exterior de la bañera
Inside of Bath
Intérieur de baignoire
Interior de la bañera
Guide/Guide/Guía
1113654-2-C 18 Sterling

Install the Door Panels (cont.)
IMPORTANT! Risk of product damage and personal injury. It is critical the
bumpers prevent direct contact between the door panel and the metal frame. If the
door panel makes direct contact it will result in breakage of the glass and bodily
harm.
Install the Inside Panel
Run a rag along each of the inside rails of the top track to remove debris.
Lift the inside door panel with the rollers facing away from you.
Position the rollers on the inside rail of the top track.
Position the bottom of the door panel in the bottom track guide.
Confirm the door panel is seated in the guide and moved freely.
Move the inside panel to the same side the showerhead is located.
Install the Outside Panel
Lift the outside door panel with the rollers facing you and position the rollers on
the outside rail.
Position the rollers on the outside rail of the top track.
Position the bottom of the door panel over the bottom track guide.
Move the outside panel to the side opposite the showerhead.
Confirm Proper Operation
Roll each door panel back and forth along the track to make sure they operate
smoothly.
If both door panels operate smoothly, perform the ″Confirm Panel Alignment″
instructions later in this section.
If one of the door panels does not operate smoothly, remove it and make sure
there is no debris or rough areas on the rails inside the top track.
If no debris or rough areas are found, adjustment is required.
If adjustment is required, determine if the door panel should be raised or lowered.
Remove the door panel from the top track.
Adjust the rollers by loosening the roller screw and moving the roller in the slot.
To adjust the door panel higher, move the rollers lower.
To adjust the door panel lower, move the rollers higher.
Reinstall the door panel.
Repeat if necessary.
Confirm Panel Alignment
NOTE: The edge of each door panel must touch the bumpers before coming in
contact with the wall jambs. If the door panels do not touch the bumpers first, the
wall is not plumb and the door panel needs to be adjusted.
Check to be certain that the door panel is plumb with the wall and the door
panels come in contact with the bumpers, not the wall jamb.
If adjustment is required, determine whether the top or bottom of the door panel
is closer to the wall.
Remove the door panel from the top track and adjust the roller on the side of the
door panel closest to the wall.
Adjust the rollers by loosening the roller screw and moving the roller in the slot.
Sterling 19 1113654-2-C

Install the Door Panels (cont.)
If the bottom of the door panel on the side being adjusted is farther away from
the wall than the top of the panel, raise the roller.
If the top of the panel is farther away from the wall than the bottom of the panel,
lower the roller.
Reinstall the door panel.
Repeat if necessary.
Installer les panneaux de porte
REMARQUE: Réaliser ces étapes d’installation de l’extérieur de la baignoire/douche.
IMPORTANT! Risque de blessures ou d’endommagement du produit. Il est
important que les butées empêchent un contact direct entre le panneau de la porte et
le cadre métallique. Si le panneau de la porte entre en contact direct, le verre pourra
se briser et résultera en lésions corporelles.
Installer le panneau intérieur
Passer un chiffon le long de chacun des rails intérieurs du rail supérieur pour
retirer les débris.
Soulever le panneau intérieur de la porte avec les rouleaux orientés vers le sens
opposé de vous-même.
Positionner les rouleaux sur le rail intérieur du rail supérieur.
Positionner le bas du panneau de porte à rouleaux à l’extérieur du rail supérieur.
Confirmer que le panneau de la porte est assis dans le guide et qu’il peut se
déplacer librement.
Amener le panneau intérieur sur le même côté que celui où se trouve la pomme
de douche.
Installer le panneau extérieur
Soulever le panneau de porte extérieur avec les rouleaux tournés vers vous et
positionner les rouleaux sur le rail extérieur.
Placer les rouleaux sur le rail extérieur du rail supérieur.
Positionner la base du panneau extérieur sur le guide du rail inférieur.
Amener le panneau extérieur vers le côté opposé à la pomme de douche.
Confirmer le bon fonctionnement
Rouler chaque panneau de porte d’avant en arrière le long du rail pour vérifier
son bon fonctionnement.
Si les deux panneaux de porte fonctionnement sans à-coups, suivre les étapes
″Confirmer l’alignement du panneau″plus loin dans cette section.
Si l’un des panneaux de porte ne fonctionne pas sans à-coups, retirer celui-ci et
s’assurer de l’absence de débris ou de zones rugueuses sur les rails à l’intérieur du
rail supérieur.
Si aucun débris et aucune zone rugueuse n’ont été trouvés, un réglage sera
nécessaire.
Si un réglage est requis, déterminer si le panneau de porte doit être élevé ou
abaissé.
Retirer le panneau de porte du rail supérieur.
1113654-2-C 20 Sterling
