Kohler K-7223 User manual

Installation Guide
Bath Drain
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K–7223
1054248-2-A

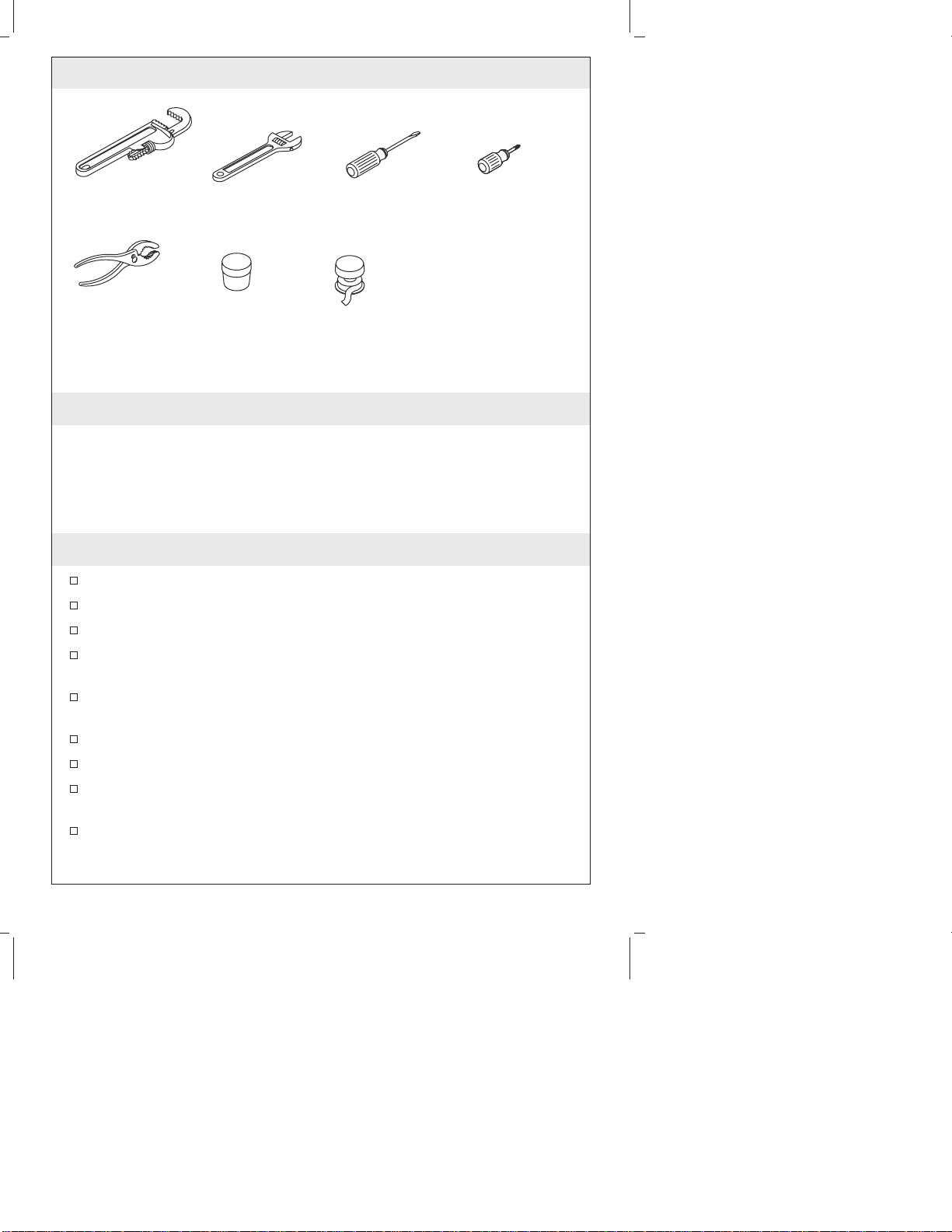

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Turn off the main water supplies.
Carefully inspect the fittings for damage before installing.
For replacement installations, remove the wall covering from the
drain end of the bath and remove the existing drain.
If installing a new bath, install the drain before installing the
bath.
If the tubes are cut, remove any burrs.
This drain is for use with the K-1166 overflowing bath.
The overflow ell and drain ell tubes may need to be cut for
proper fit. Dry fit or measure and cut them to the proper length.
Kohler Co. reserves the right to make revisions in the design of
drains without notice, as specified in the Price Book.
Plus:
• P-Trap
Pipe
Wrench Adjustable Wrench Flat-Blade Screwdriver
Plumbers
Putty Thread
Sealant
Compact Phillips
Screwdriver
Pliers
1054248-2-A 2 Kohler Co.

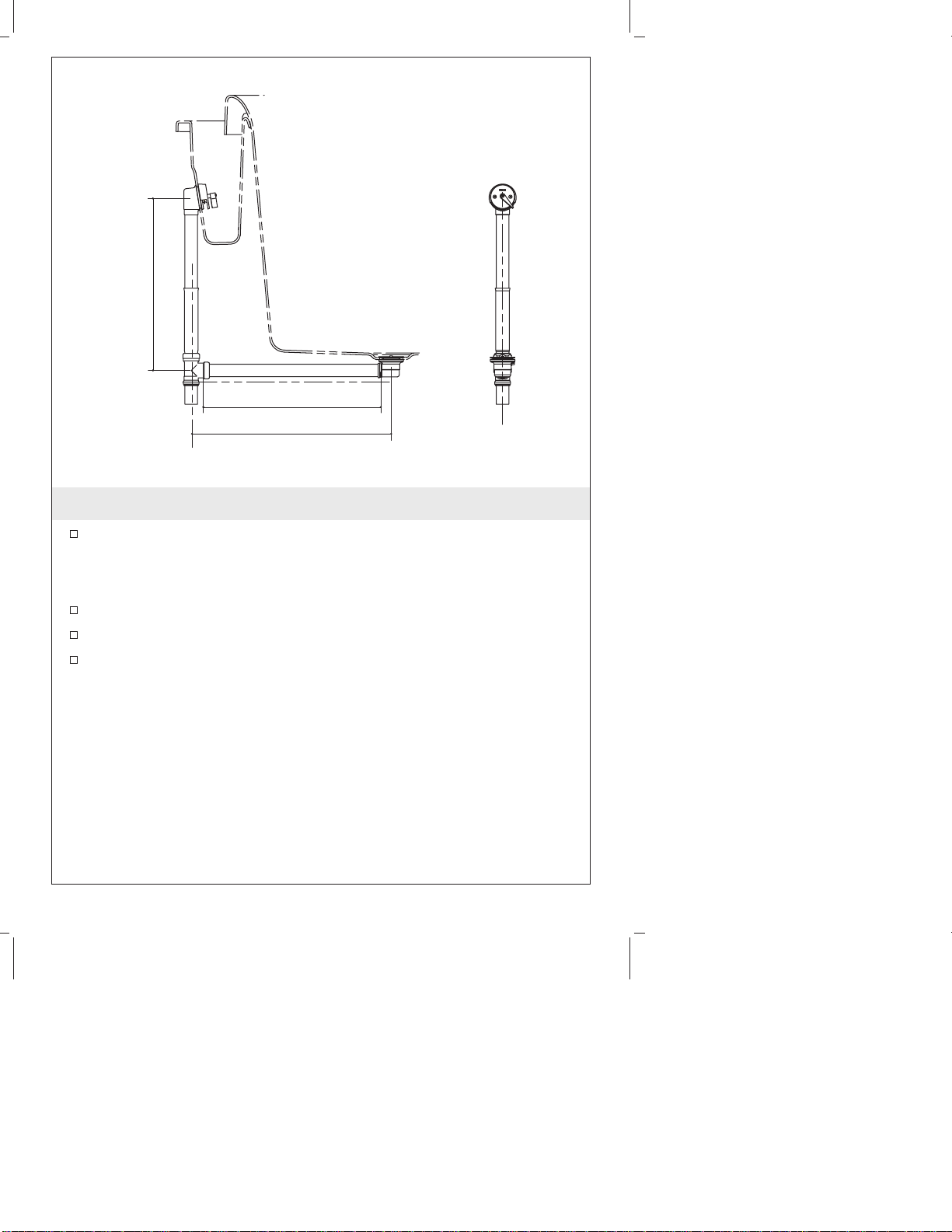

1. Prepare the Site
Mark the drain location on the subfloor. For freestanding bath
installations, use the cut-out template provided with your bath to
assist you. For drop-in bath installations, refer to the roughing-in
dimensions illustrated.
Cut the marked drain location in the subfloor using a hacksaw.
Install the P-trap.
Install the finished floor material on the subfloor.
17-1/8" (43.5 cm)
19-7/8" (50.5 cm)
21-3/16"
(53.8 cm)
Kohler Co. 3 1054248-2-A

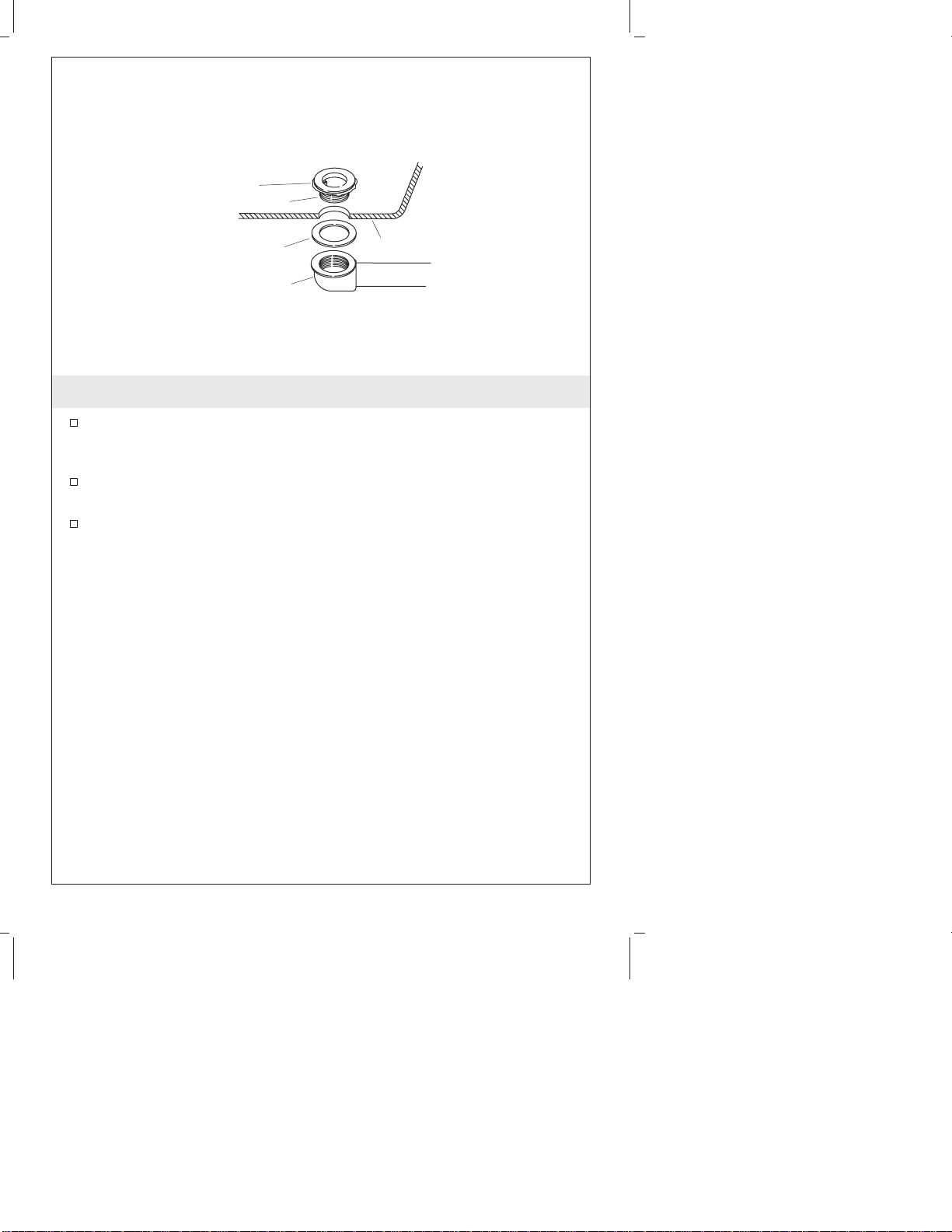

2. Install the Drain Ell
Apply a ring of plumbers putty or other sealant around the
underside of the strainer according to the manufacturer’s
instructions.
Set the gasket between the drain ell and the underside of the
bath.
Thread the strainer into the drain ell until snug. Do not fully
tighten at this time.
Drain
Ell
Apply
plumbers
putty.
Strainer
Gasket Bath
1054248-2-A 4 Kohler Co.

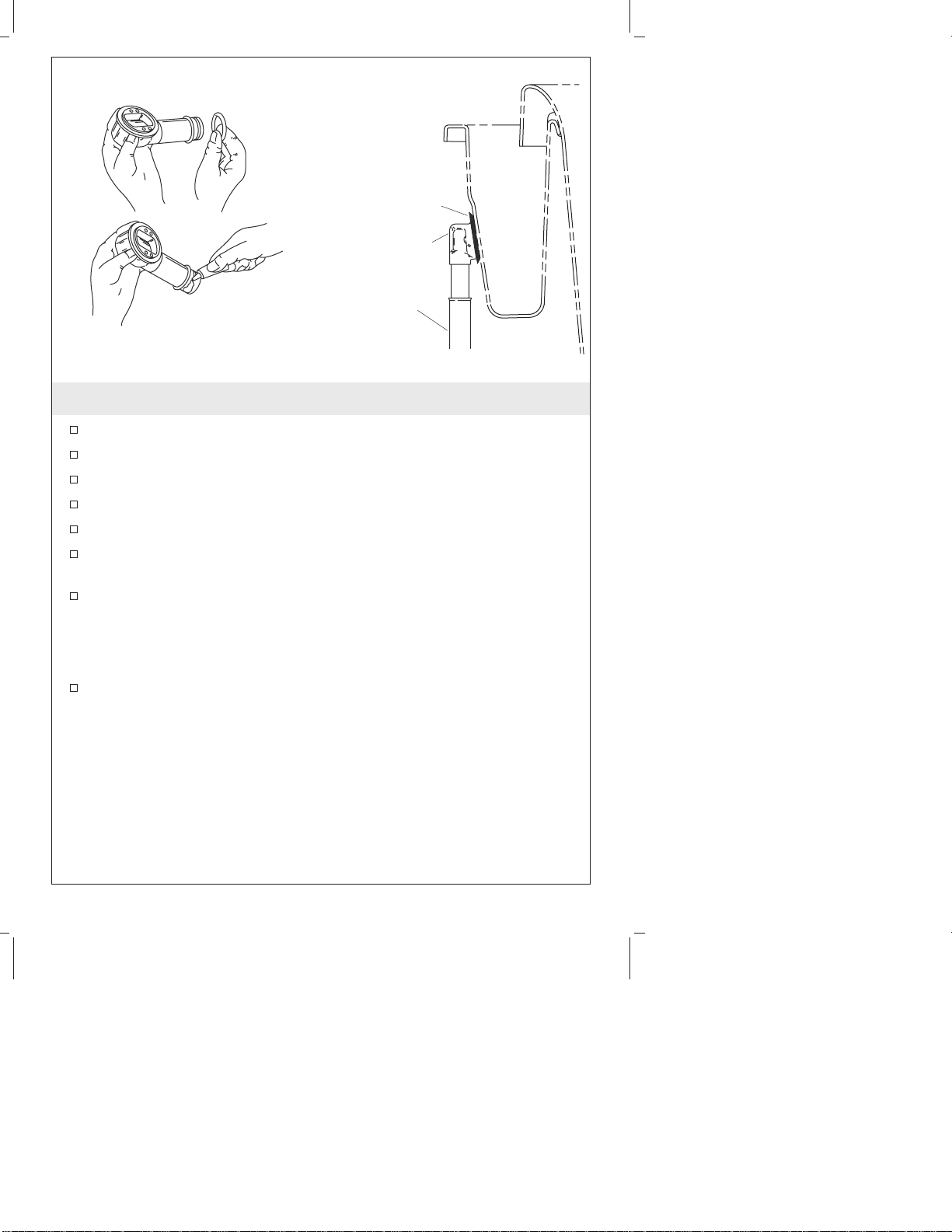

3. Install the Overflow Ell
Lubricate the two O-rings with the provided grease.
Slide the O-rings into the groove on the overflow ell.
Apply additional grease to the O-rings and surrounding tube.
Slide the overflow tube over the bottom end of the overflow ell.
Attach the gasket to the overflow ell.
Apply a ring of plumbers putty or other sealant to the front side
of the gasket according the manufacturer’s instructions.
Align the overflow ell with the overflow hole in the bath.
NOTE: Due to limited access between the overflow ell and the
retainer plate, use a compact Phillips screwdriver to secure the
screws.
Thread the lock ring on the overflow ell until hand-tight.
Gasket
Overflow Ell
Overflow
Tube
Kohler Co. 5 1054248-2-A

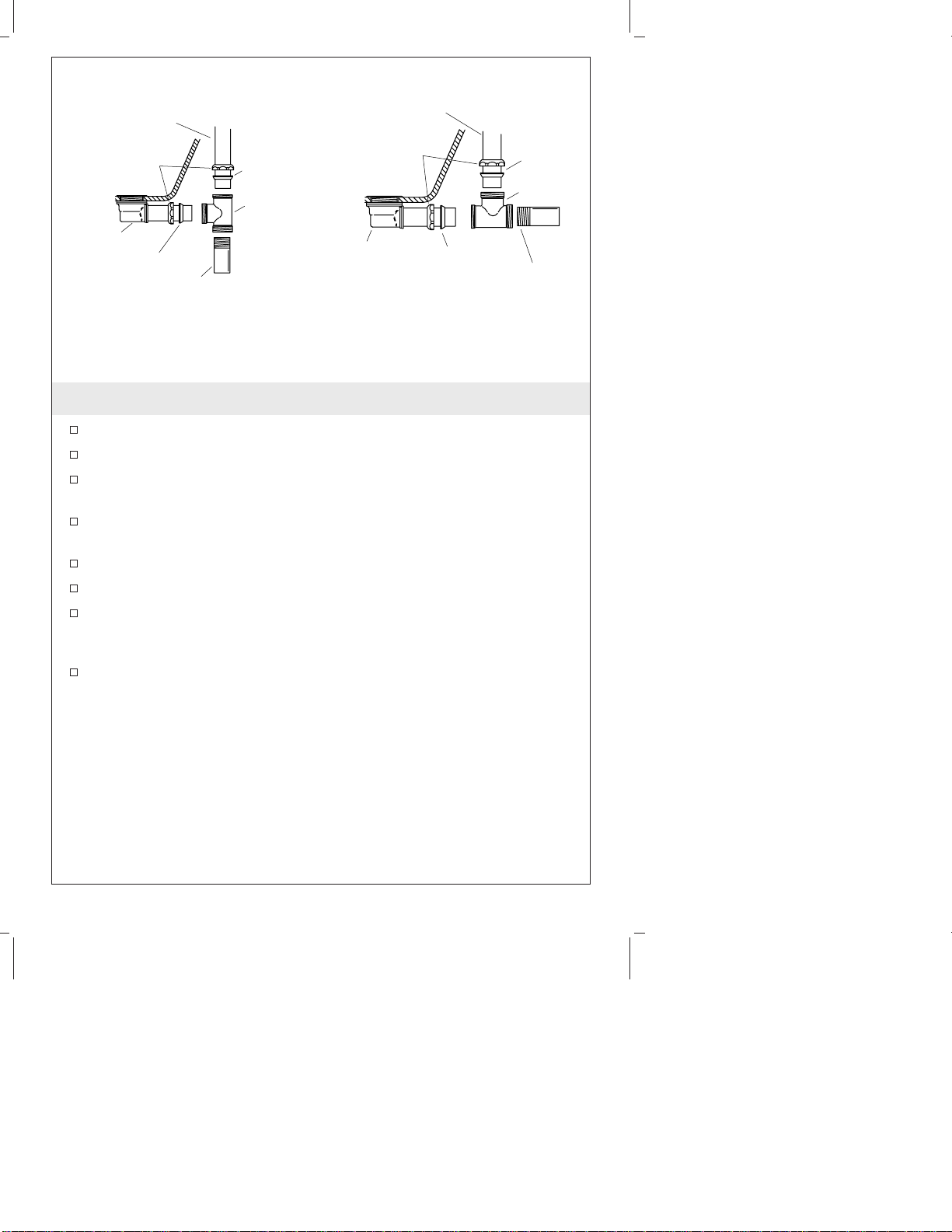

4. Install the Tubing
Slide a coupling nut, then a gasket onto the overflow tube.
Slide a coupling nut, then a gasket onto the drain ell.
Align the overflow tube and drain ell with the tee. Align the tee
following the illustration for your style of installation.
Insert the tubes completely into the tee. If necessary cut the
overflow tube to the correct length.
Align the tubes and tighten the nuts.
Apply thread sealant to the threads on the tailpiece.
Insert the tailpiece into the trap inlet, with 1” (2.5 cm) to 2” (5.1
cm) inside the trap. The tailpiece may need to be cut for proper
fit.
Attach the tailpiece to the tee and tighten with a pipe wrench.
Tee
Tailpiece
Overflow Tube
Gasket
Gasket
Coupling Nuts
Through-the-Floor Installations
Drain Ell
Tee
Tailpiece
Gasket
Gasket
Overflow Tube
Coupling Nuts
Drain Ell
Above-the-Floor Installations
1054248-2-A 6 Kohler Co.

5. Tighten the Drain Ell
CAUTION: Risk of property damage. Do not reposition the
drain ell after the strainer is tightened. Moving the drain ell may
damage the seal created when the strainer was tightened,
increasing the risk of leaking.
Tighten the drain ell securely by inserting plier handles into the
top of the strainer.
Turn the strainer into the drain ell.
Remove any excess sealant.
Kohler Co. 7 1054248-2-A

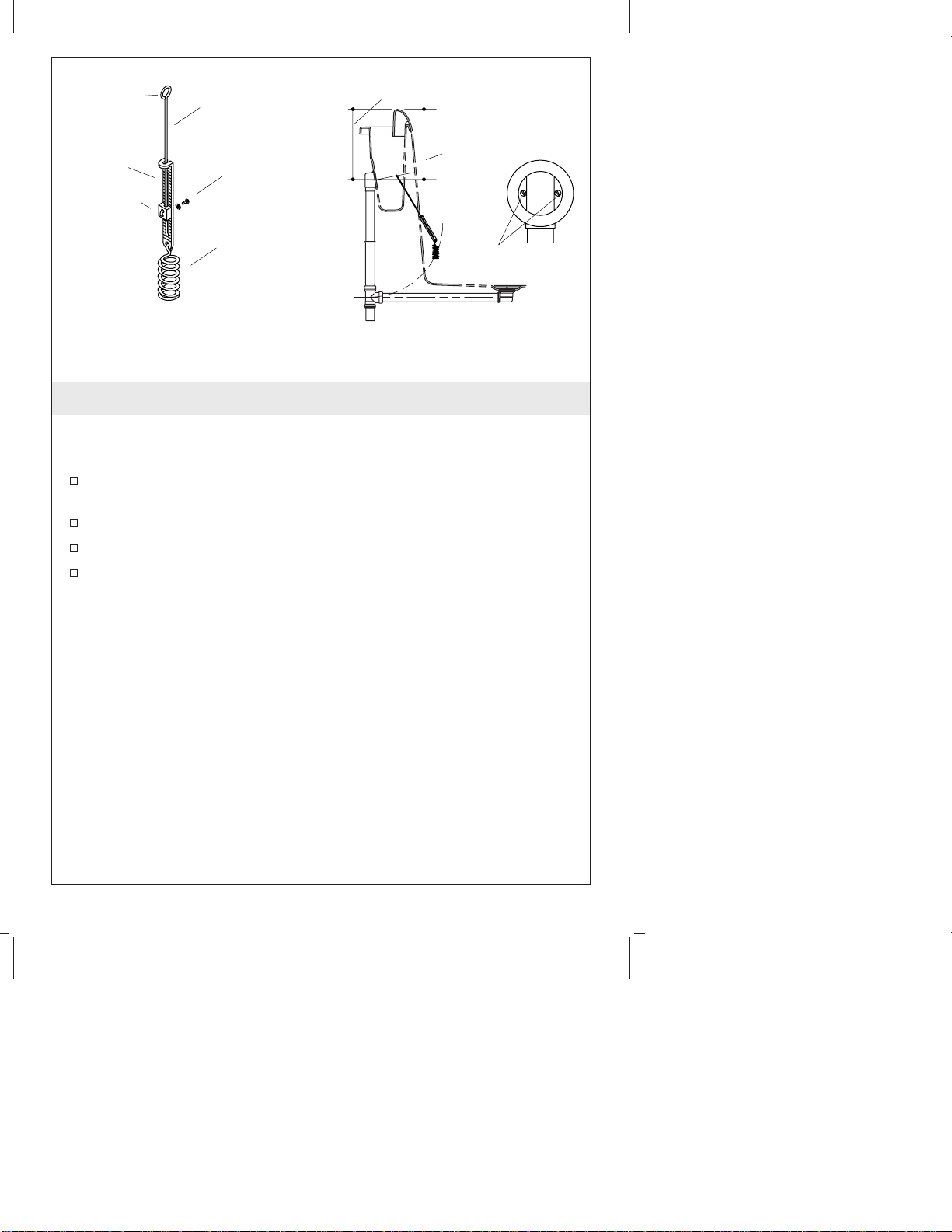

6. Install the Lift Rod Assembly
NOTE: If more than one lift rod is supplied, choose the one that
most comfortably extends to the diagonal length between the closed
drain stopper to the overflow ell.
Measure from the rim to the center of either top hole of the
overflow ell.
Transfer this measurement to the inside of the bath, as illustrated.
Position the lift rod assembly directly on the drain stopper.
Adjust the length of the lift rod assembly so the lift rod eye is
centered over the transferred measurement, as illustrated.
Lift rod
Spring
Adjusting
Screw
Adjusting
Block
Assemble lift rod
components.
Adjusting
Rail
Lift Rod
Eye
Set proper length for
lift rod assembly.
Holes of
Overflow Ell
Transfer
measurement
here.
First Measurement
1054248-2-A 8 Kohler Co.

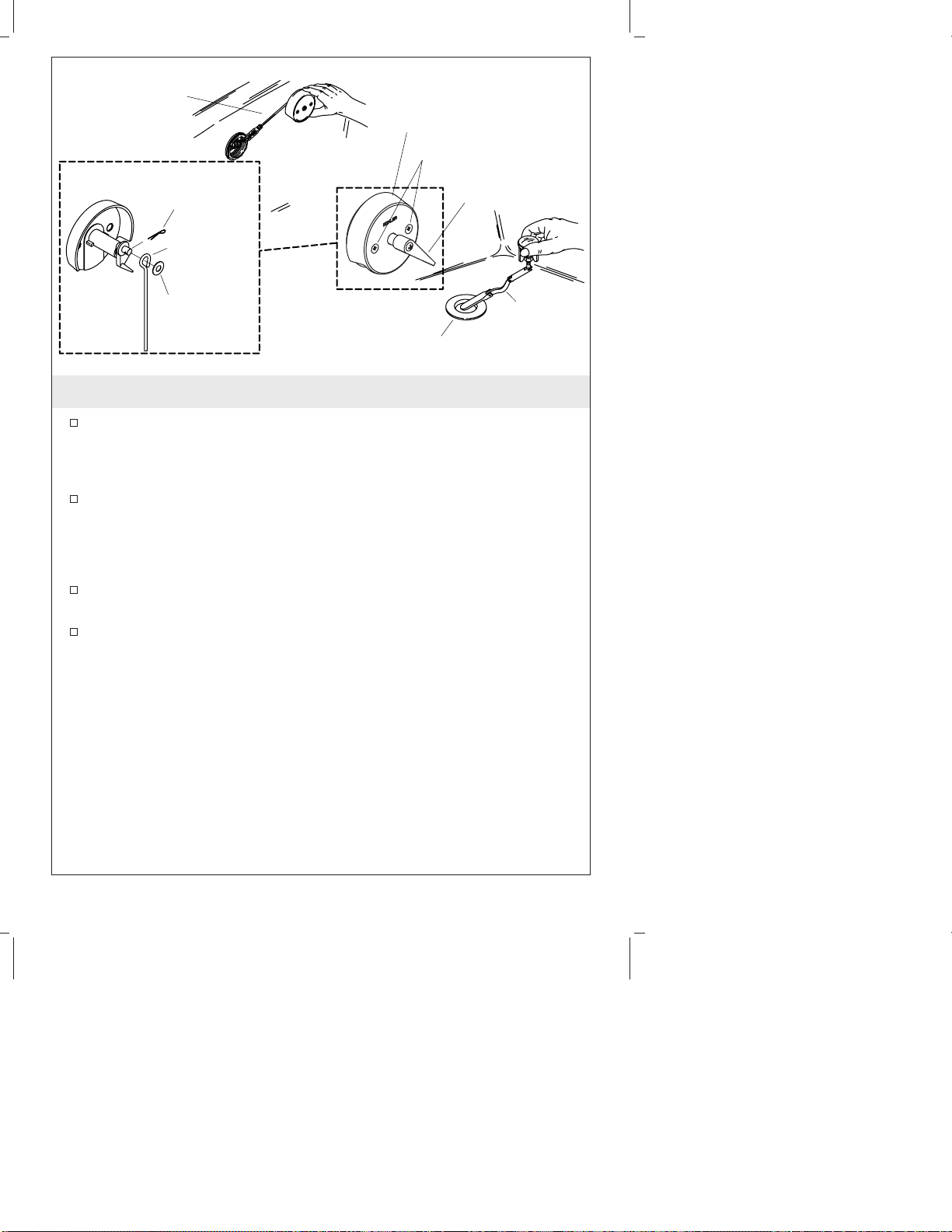

7. Install the Overflow Hood
Attach the lift rod assembly to the overflow hood by placing the
lift rod eye and brass washer on the backside of the overflow
hood. Secure with the cotter pin provided.
Close the lift rod eye with a pliers.
NOTE: If the handle is not pre-assembled to the overflow hood,
secure the handle to the overflow hood with the provided screw at
this time.
Slide the lift rod assembly into the overflow ell and align the
overflow hood over the overflow ell.
Tighten the overflow hood to the overflow ell with the two
screws provided.
NOTE: If the overflow hood will be exposed to high volumes of
direct water spray, apply silicone sealant around the overflow hood.
This will create a watertight seal.
Overflow Hood
Overflow Hood
Screws
Cotter Pin
Lift Rod Eye
Lift Rod Assembly
Drain
Handle
Brass
Washer Drain
Stopper
Kohler Co. 9 1054248-2-A

8. Install the Drain Stopper
Insert the drain stopper into the drain outlet. The distance from
the top of the drain stopper to the top of the drain outlet should
be approximately 3/8″(1 cm).
Drain Stopper Height Adjustment
Remove the drain stopper and loosen the nut below the drain
stopper.
Turn the nut counterclockwise if the drain stopper needs to be
raised, or turn the nut clockwise to lower.
Reinstall the drain stopper, then verify the drain stopper is at the
3/8″(1 cm) height.
9. Complete the Installation
Make sure all connections are tight.
Open the drain.
Turn on the main water supply and check for leaks.
Drain
Stopper
Threaded
Rod
Nut
1054248-2-A 10 Kohler Co.

Guide d’installation
Drain de baignoire
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations d’eau principales.
Examiner soigneusement les raccords pour en déceler tout
dommage avant l’installation.
Pour des installations de remplacement, retirer le revêtement du
mur autour de l’extrémité du drain de la baignoire puis retirer le
drain existant.
Plus:
• Siphon en P
Clé à tuyau Clé à molette Tournevis à
lame plate
Mastic de
plombier Joint
d'étanchéité
pour filetage
Tournevis
compact Phillips
Pinces
Kohler Co. Français-1 1054248-2-A

Avant de commencer (cont.)
Si une nouvelle baignoireest installée, installer le drain avant
d’installer la baignoire.
Si les tubes sont coupés, retirer toute ébarbure.
Ce drain est pour utilisation avec une baignoire à déversement
K-1166.
Le coude de trop plein et les tubes de coude du drain peuvent
nécessiter d’être coupés pour un ajustage correct. Ajuster à sec ou
mesurer et les couper à la bonne longueur.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des drains et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1054248-2-A Français-2 Kohler Co.

1. Préparer le site
Marquer l’emplacement du drain sur le plancher. Pour des
installations de baignoire autoportante, utiliser le gabarit de
découpe fourni avec la baignoire pour s’assister. Pour des
installations de baignoire encastrée, se référer aux dimensions de
raccordement illustrées.
Découper l’emplacement marqué du drain dans le plancher avec
une scie à métaux.
Installer le siphon en P.
Installer le matériau du sol fini sur le plancher.
17-1/8" (43,5 cm)
19-7/8" (50,5 cm)
21-3/16"
(53,8 cm)
Kohler Co. Français-3 1054248-2-A

2. Installer la baignoire
Appliquer du mastic de plombier ou autre produit d’étanchéité
sur le dessous de la crépine selon les instructions du fabricant du
mastic.
Placer le joint entre le coude du drain et la base de la baignoire.
Visser la crépine dans le coude de drain jusqu’au serrage. Ne pas
serrer complètement à ce moment.
Coude
d'évacuation
Appliquer du
mastic de
plomberie.
Crépine
Joint Baignoire
1054248-2-A Français-4 Kohler Co.

3. Installer le coude du trop plein
Lubrifier les deux joints toriques avec la graisse fournie.
Glisser les joints toriques dans la rainure du coude de trop plein.
Appliquer de la graisse additionnelle sur les joints toriques et le
tube avoisinant.
Glisser le tube de trop plein sur l’extrémité inférieure du coude
de trop plein.
Attacher le joint au coude du trop plein.
Appliquer du mastic de plombier ou un produit semblable à
l’avant du joint selon les instructions du fabricant.
Aligner le coude du trop-plein avec l’orifice de trop-plein dans la
baignoire.
REMARQUE : Dû à l’accès limité entre le coude du trop-plein et la
plaque de rtention, utiliser un tournevis compact Phillips pour
visser les vis.
Visser l’anneau de serrage sur le coude du trop-plein jusqu’au
serrage à main.
Joint
Coude du
trop-plein
Tube de
trop-plein
Kohler Co. Français-5 1054248-2-A

4. Installer la tuyauterie
Glisser un écrou de couplage, puis un joint sur le tube de
trop-plein.
Glisser un écrou de couplage, puis un joint sur le coude du drain.
Aligner le tube de trop plein et le coude du drain avec le T.
Aligner le T en suivant l’illustration de votre style d’installation.
Insérer complètement les tubes dans le T. Si nécessaire, couper le
tube de trop plein à la longueur correcte.
Aligner les tubes et serrer les écrous.
Appliquer un ruban d’étanchéité sur le filetage de la pièce de
raccordement.
Insérer la pièce de raccordement dans l’entrée du siphon, de 1”
(2,5 cm) to 2” (5,1 cm). La pièce de raccordement doit être coupée
pour un ajustement correct.
Attacher la pièce de raccordement au T et serrer avec une clé
pour tuyaux.
T
Pièce de
raccordement
Tube de trop-plein
Joint
Joint
Écrous de
raccordement
Installation à travers le sol
Coude
d'évacuation
T
Pièce de
raccordement
Joint
Joint
Tube de trop-plein
Écrous de
couplage
Coude
d'évacuation
Installation au-dessus du sol
1054248-2-A Français-6 Kohler Co.

5. Serrer le coude du drain
ATTENTION : Risque d’endommagement du matériel. Ne pas
repositionner le coude du drain une fois la crépine serrée.
Bouger le coude du drain pourrait endommager le joint créé
lorsque la crépine était serrée, augmentant le risque de fuite.
Serrer le coude de drain solidement en insérant les poignées
d’une paire de pinces dans la crépine.
Tourner la crépine dans le coude du drain.
Retirer tout excédent de mastic.
Kohler Co. Français-7 1054248-2-A

6. Installer la tige de levage
REMARQUE : Si plus qu’une tige de levage est fournie, choisir celle
qui s’étend confortablement à la longueur diagonale entre l’arrêt du
drain le plus proche au coude du trop-plein.
Mesurer à partir du rebord au centre d’un des orifices supérieurs
du coude du trop plein.
Transférer cette mesure à l’intérieur de la baignoire, tel qu’illustré.
Positionner l’ensemble de la tige de levage directement sur l’arrêt
du drain.
Ajuster la longueur de la tige de levage de manière à ce que l’oeil
de celle-ci soit centrée sur la mesure transférée, tel qu’illustré.
Tige de levage
Ressort
Vis de
réglage
Bloc de
réglage
Assembler les composants
de la tige de levage
Rail
réglable
Oeil de la
tige de
levage
Ajuster la longueur correcte de
l'ensemble de la tige de levage.
Orifices du coude
du trop plein
Transférer
la mesure
ici.
Première mesure
1054248-2-A Français-8 Kohler Co.

7. Installer le couvercle de trop plein
Attacher la tige de levage sur le couvercle du trop-plein en
placant l’oeil de la tige de levage et la rondelle en laiton à
l’arrière du couvercle du trop-plein. Sécuriser avec la goupille
fournie.
Fermer l’oeil de la tige de levage avec des pinces.
REMARQUE : Si la poignée n’est pas préalablement assemblée au
couvercle du trop-plein, sécuriser la poignée au couvercle du
trop-plein avec la vis fournie à ce moment.
Glisser la tige de levage dans le coude du trop-plein et aligner le
couvercle du trop-plein sur le coude du trop-plein.
Serrer le couvercle de trop-plein sur le coude de ce dernier à
l’aide des vis fournies.
REMARQUE : Si le couvercle du trop-plein sera exposé directement
à des jets d’eau de grand volume, appliquer du mastic à la silicone
autour du couvercle de trop-plein. Ceci formera un joint
d’étanchéité.
Couvercle de trop-plein
Couvercle de trop-plein
Vis
Goupille
Oeil de la
tige de
levage
Ensemble de tige
de levage
Drain
Poignée
Rondelle
en laiton Arrêt du
drain
Kohler Co. Français-9 1054248-2-A

8. Installer l’arrêt du drain
Insérer l’arrêt du drain dans la sortie du drain. La distance du
dessus de l’arrêt du drain au-dessus de la sortie du drain devrait
être approximativement de 3/8″(1 cm).
Réglage de hauteur de l’arrêt du drain
Retirer l’arrêt du drain et desserrer l’écrou sous l’arrêt du drain.
Tourner l’écrou vers la gauche su l’arrêt du drain nécessite d’être
ré-haussé, ou vers la droite pour baisser.
Installer à nouveau l’arrêt du drain, puis vérifier qu’il soit à une
hauteur de 3/8″(1 cm).
9. Compléter l’installation
S’assurer que toutes les connexions soient serrées.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Arrêt du
drain
Tige
filetée
Écrou
1054248-2-A Français-10 Kohler Co.
