Kohler Stillness K-14450 User manual

Installation Guide
Accessories
K-14450, K-14451, K-14452,
K-14455, K-14456, K-14458,
K-14459, K-14461, K-14463
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1013267-2-E

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

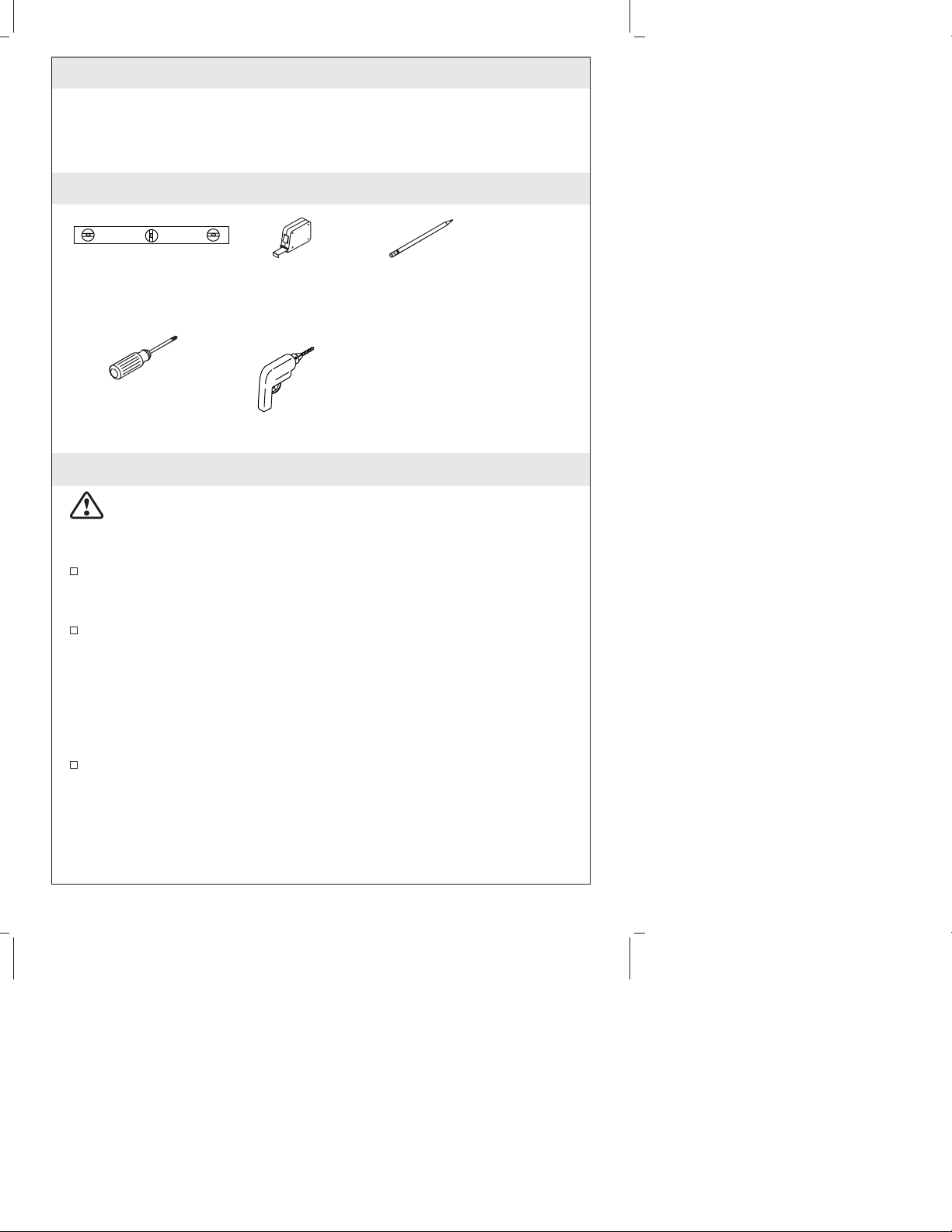

Tools and Materials
Before You Begin
DANGER: Risk of personal injury. These products are not
designed or intended for use as a grab bar or support bar. Do
not install any of these products in any area where they are
likely to be used inadvertently as a grab bar or support bar.
These products should be located and mounted to a wall stud.
While it is possible to mount them to any surface, a stud
mounted product will yield the best results.
For proper installation, select a drill bit based on the type of
finished wall material. If the accessory will be attached to:
•ceramic tile, a 1/4″drill bit is required.
•drywall into a stud, a 1/8″drill bit is required.
•drywall between studs, a 5/16″drill bit is required.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Drill
Level
Plus:
• Assorted Drill Bits
Pencil
Tape
Measure
Phillips
Screwdrivers
1013267-2-E 2 Kohler Co.

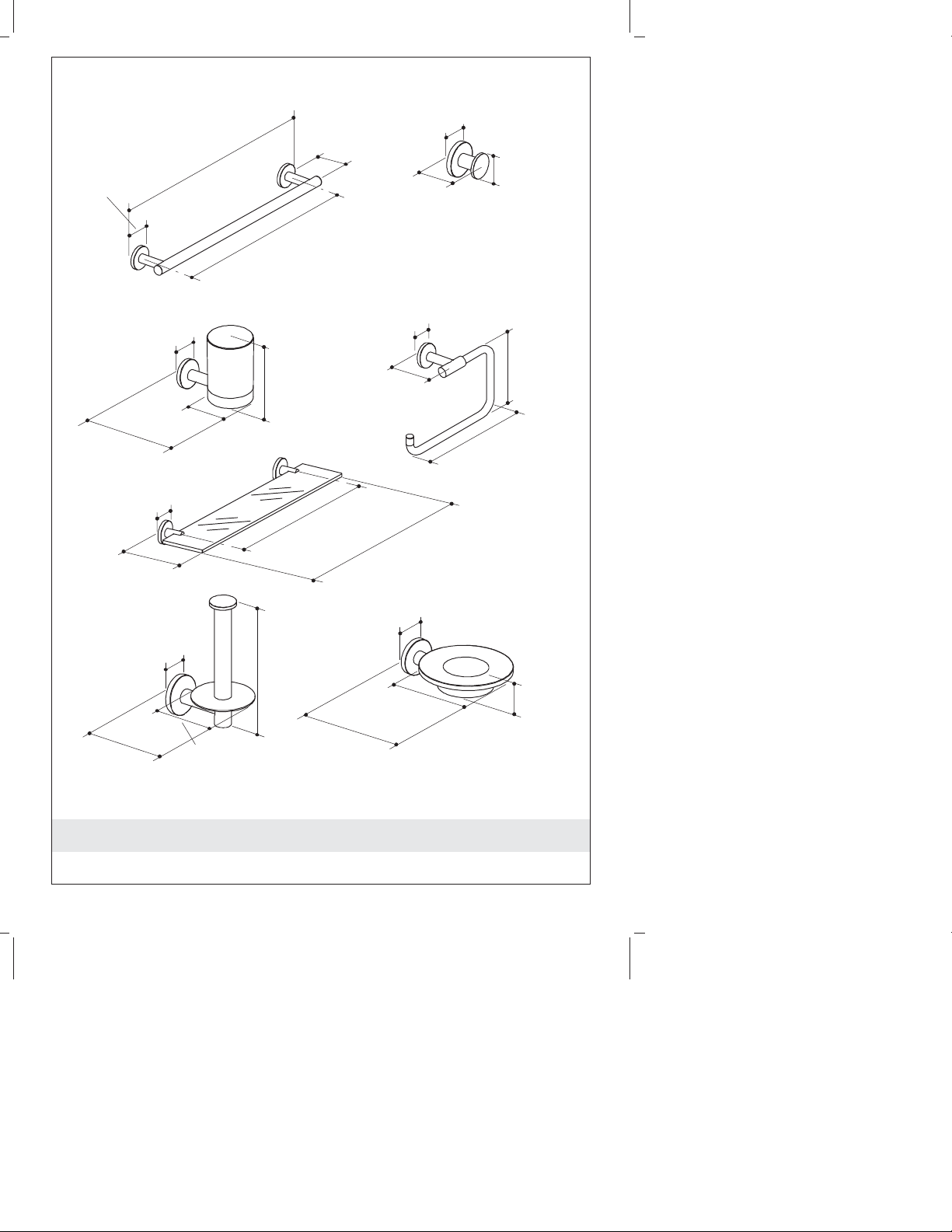

Roughing-In
K-14459
3"
(7.6 cm) D.
4 5/16"
(11 cm)
6-5/16"
(16 cm)
1-7/8"
(4.8 cm) D.
K-14456
6"
(15.2 cm)
8-7/8"
(22.5 cm)
2-1/2"
(6.4 cm)
1-7/8" (4.8 cm) D.
K-14461
4-3/4"
(12.1 cm) D.
1-7/8"
(4.8 cm)
6 1/4"
(15.9 cm)
1-7/8" (4.8 cm) D.
K-14463
2-7/8"
(7.3 cm) D.
5 5/16"
(13.5 cm)
4-5/16"
(11 cm)
1-7/8"
(4.8 cm) D.
K-14550 = 18" (45.7 cm)
K-14551 = 24" (61 cm)
K-14550 = 19-11/16" (50 cm)
K-14552 = 31-11/16" (80.5 cm)
K-14551 = 25-11/16" (65.2 cm)
K-14552 = 30" (76.2 cm)
1-7/8"
(4.8 cm) D.
2-13/16"
(7.1 cm)
K-14455
22-1/2"
(57.2 cm)
4-7/8"
(12.4 cm)
1-7/8"
(4.8 cm) D.
18-1/2"
(47 cm)
K-14458
1-3/8"
(3.5 cm) D.
1-3/4"
(4.4 cm)
1-7/8"
(4.8 cm) D.
Kohler Co. 3 1013267-2-E

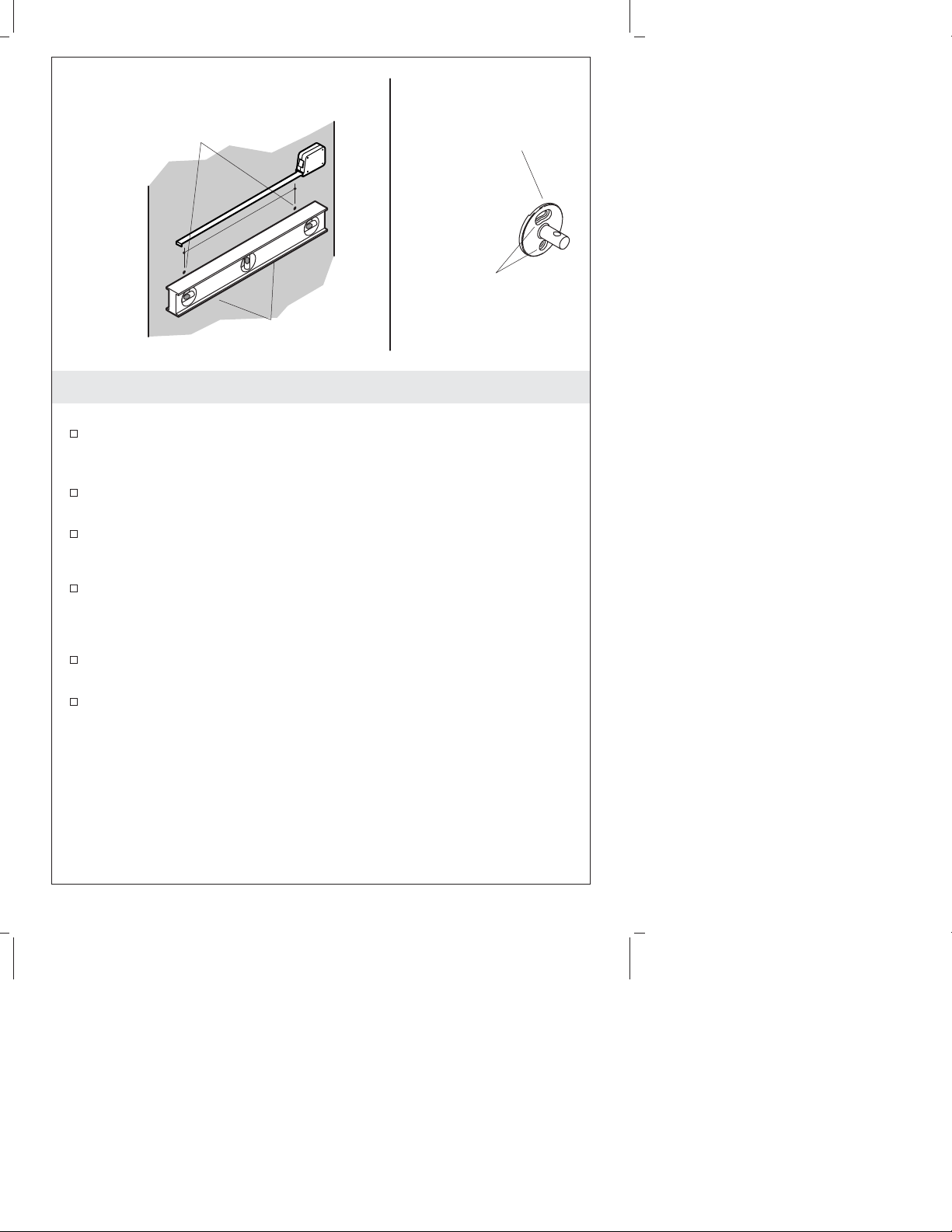

1. Position the Wall Plate(s)
For Multiple-Post Accessories
Using a level and tape measure, mark the centerpoints of your
multiple-post accessory. Refer to the ″Roughing-In″section of this
guide to assist you.
Orient the wall plate with the small round mounting hole in the 6
o’clock position, as shown.
Align the center of each wall plate at the marked centerpoints.
For Single-Post Accessories
Orient the wall plate with the small round mounting hole in the 6
o’clock position, as shown.
For All Accessories
Mark the mounting hole locations with a pencil. Set the wall
plate(s) aside.
Using the correct type of drill bit for your wall material, carefully
drill pilot holes at the marked mounting hole locations. Refer to
the “Before You Begin” section for proper drill bit diameters.
Mark centerpoints.
Verify level.
Multiple-Post Installations All Installations
Mark
mounting
holes.
Orient
wall plate.
1013267-2-E 4 Kohler Co.

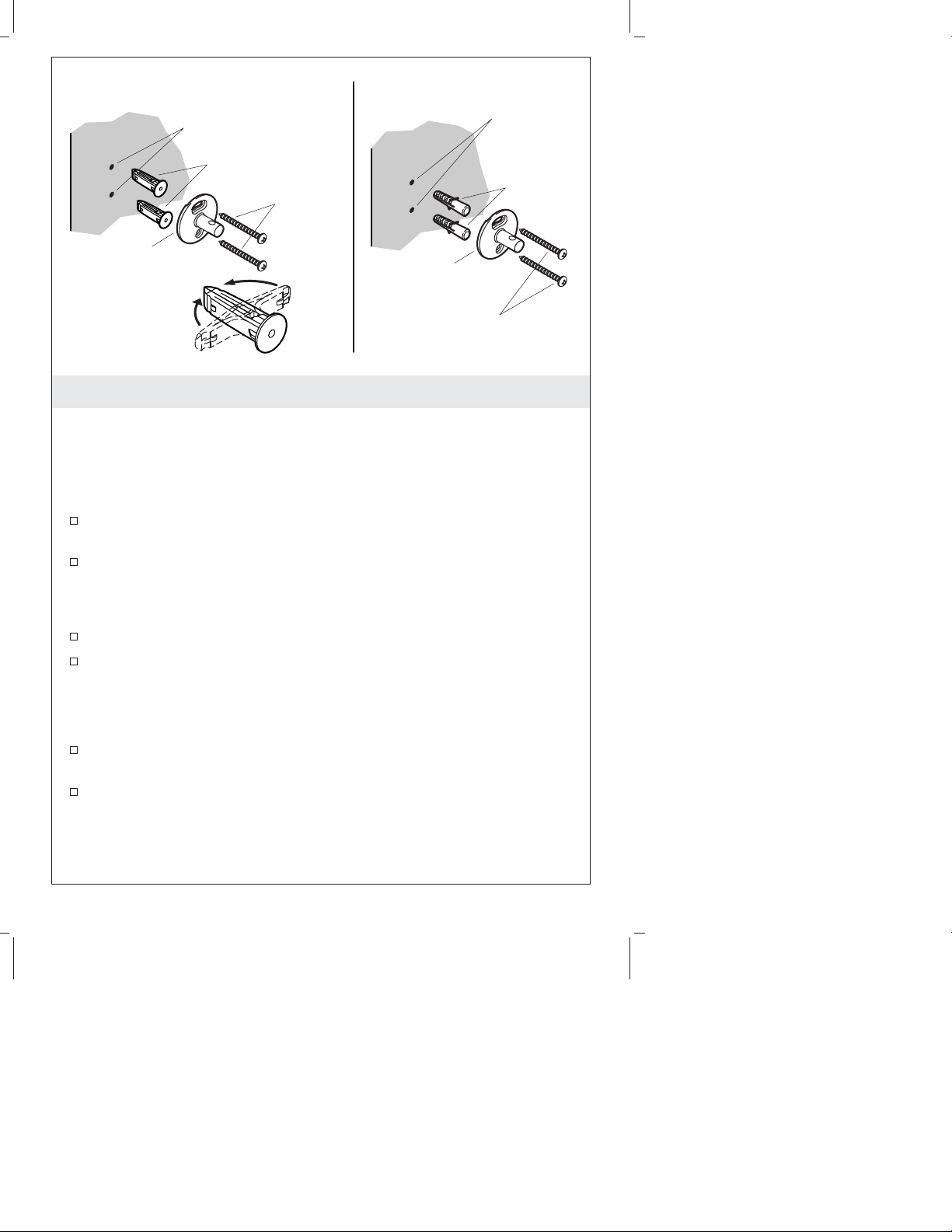

2. Install the Wall Plate(s)
NOTE: If the pilot holes are drilled into a stud, anchors are not
required. Proceed to the ″Secure the Wall Plate(s)″subsection.
Install the Anchors
For installations to drywall between studs:
Press and hold the legs of the toggle anchor (provided) together,
then insert the toggle anchor legs into each pilot hole.
Using a hammer, carefully tap each toggle anchor into the
drywall until flush against the finished surface.
For installations to tile:
Insert a ceramic anchor (provided) into each pilot hole.
Using a hammer, carefully tap each ceramic anchor into the
drywall. The ceramic anchor does not need to be flush with the
tile surface.
Secure the Wall Plate(s)
Orient the wall plate with the small round mounting hole in the 6
o’clock position, as shown.
Secure the wall plate with the two screws (provided).
Press and hold
legs together.
Orient
wall plate.
Pilot Holes
Ceramic
Anchors
Screws
Pilot Holes
Toggle Anchors
Screws
Drywall Between Studs Tile
Orient wall
plate.
Kohler Co. 5 1013267-2-E

3. Secure the Accessory
Slide the escutcheon and the accessory post onto the wall plate.
Tighten the setscrew into the accessory post with the hex wrench
(provided).
Repeat this procedure for multiple-post accessories.
For glass shelves, be sure the setscrew and the shelf screw (not
shown) is tightened before placing items on the glass shelf.
Wall Plate
Escutcheon
Setscrew
Accessory Post
1013267-2-E 6 Kohler Co.

Guide d’installation
Accessoires

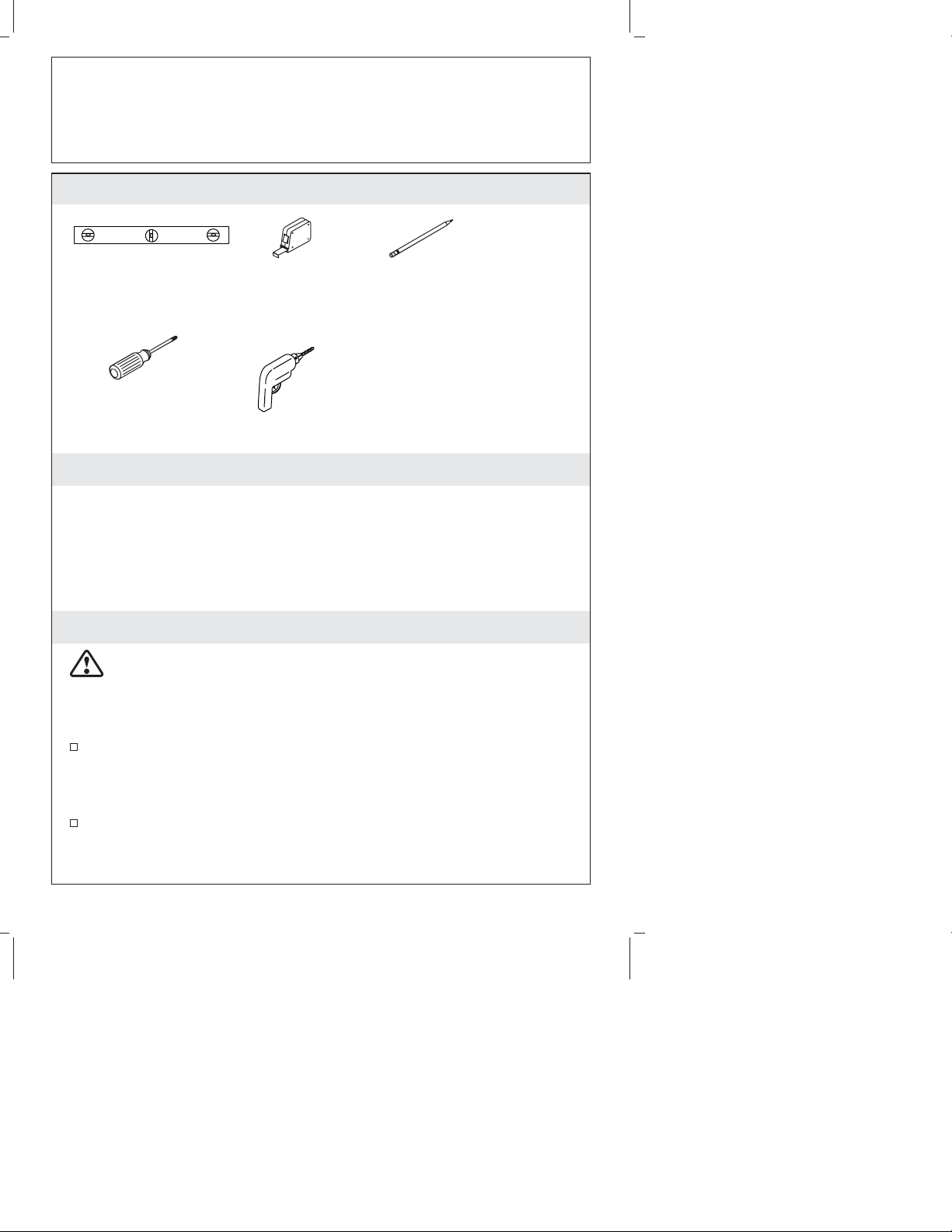

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
DANGER : Risque de blessures corporelles. Ces produits ne
sont pas destinés ou conçus pour servir de barre d’appui ou de
support. Ne pas installer les produits dans tout endroit que ce
soit où ils pourraient être utilisés par inadvertance à titre de
barre d’appui ou de soutien.
Ces produits devraient être localisés et fixés sur un montant du
mur. Alors qu’il est possible de les monter sur une surface
quelconque, la fixation sur un montage mural donnera de
meilleurs résultats.
Pour une bonne installation, sélectionner une mèche basée sur le
type de matériau de mur fini. Si l’accessoire y sera attaché:
•carrelage en céramique, une mèche de 1/4″est requise.
Perceuse
Niveau à bulle
Plus:
• Mèches assorties
Crayon à papier
Mètre
ruban
Tournevis
cruciforme
Kohler Co. Français-1 1013267-2-E

Avant de commencer (cont.)
•cloison sèche en montant, une mèche de 1/8″est requise.
•cloison sèche entre montants, une mèche de 5/16″est requise.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1013267-2-E Français-2 Kohler Co.

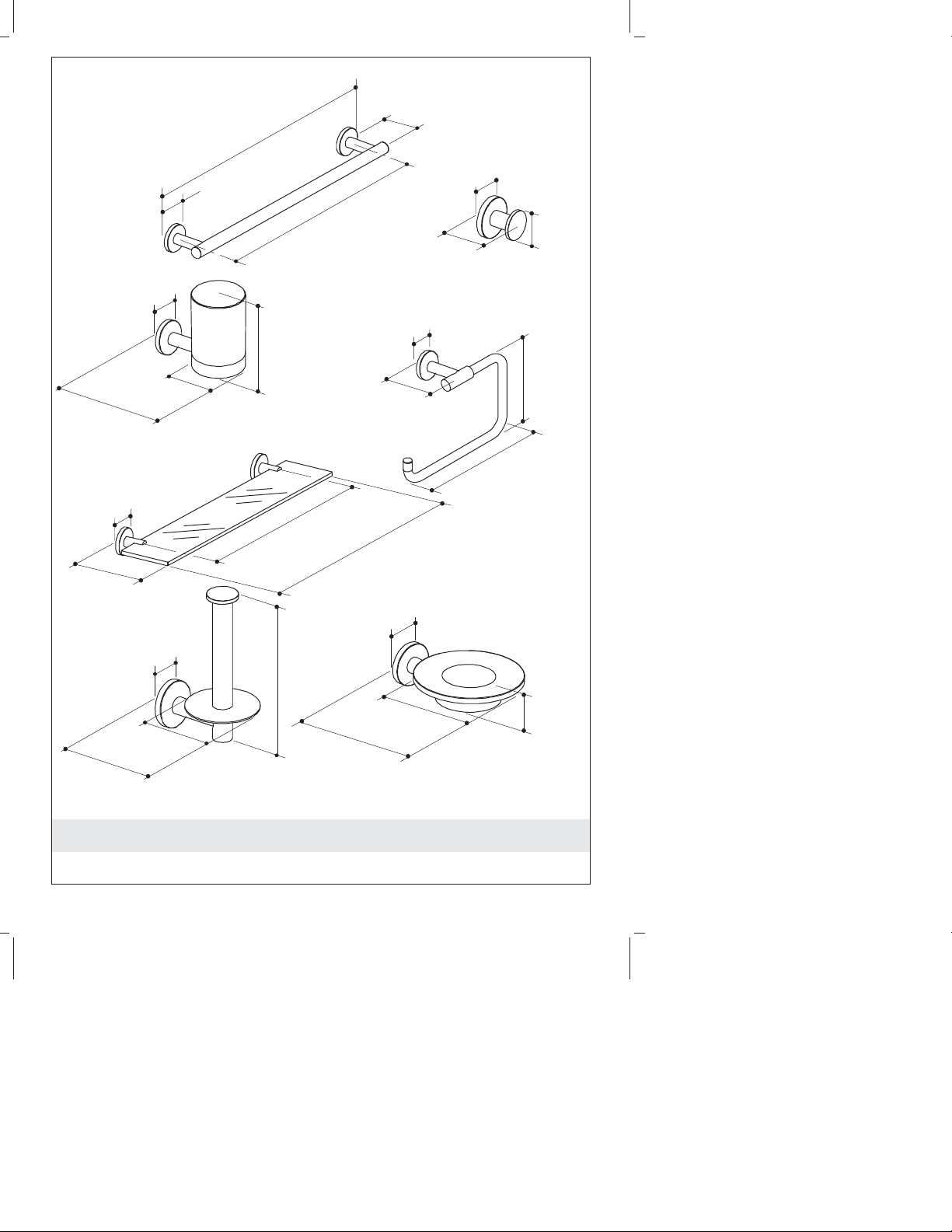

Plan de raccordement
K-14550 19-11/16" (50 cm)
K-14551 25-11/16" (65,2 cm)
K-14551 31-11/16" (80,5 cm)
K-14550 18" (45,7 cm)
K-14551 24" (61 cm)
K-14551 30" (76,2 cm)
Ø 1-7/8"
(4,8 cm)
Ø 1-7/8"
(4,8 cm)
Ø 1-7/8"
(4,8 cm)
Ø 1-7/8"
(4,8 cm)
Ø 1-7/8"
(4,8 cm)
2-13/16"
(7,1 cm)
6"
(15,2 cm)
2-1/2"
(6,4 cm)
4-5/16"
(11 cm)
1-3/4"
(4,4 cm)
8-7/8"
(22,5 cm)
22-1/2"
(57,2 cm)
18-1/2"
(47 cm)
6-1/4"
(15,9 cm)
6-5/16"
(16 cm)
4-5/16"
(11 cm)
4-7/8"
(12,4 cm)
Ø 2-7/8"
(7,3 cm)
5-5/16"
(13,5 cm)
Ø 1-3/8"
(3,5 cm)
Ø 1-7/8"
(4,8 cm)
Ø 3"
(7,6 cm)
1-7/8"
(4,8 cm)
Ø 1-7/8"
(4,8 cm)
Ø 4-3/4"
(12,1 cm)
K-14458
K-14456
K-14461
K-14459
K-14455
K-14463
Kohler Co. Français-3 1013267-2-E

1. Positionner la/les plaque(s) murale(s)
Pour des accessoires à montants multiples
Avec un niveau à bulle et un mètre ruban, marquer les points
centraux de l’accessoire à montants multiples. Se référer à la
section ″Raccordement″de ce guide pour s’assister.
Orienter la plaque murale avec le petit orifice de fixation arrondi
en position 6 heures, tel qu’indiqué.
Aligner le centre de chaque plaque murale aux points centraux
marqués.
Pour des accessoires à un seul montant
Orienter la plaque murale avec le petit orifice de fixation arrondi
en position 6 heures, tel qu’indiqué.
Pour tous les accessoires
Repérer les emplacements d’orifices de montage avec un crayon.
Mettre la (les) plaque(s) murale(s) de côté.
En utilisant le type de mèche correct pour le matériau du mur,
percer avec précaution les trous-pilotes aux emplacements
d’orifices de fixation marqués. Se référer à la section ″Avant de
commencer″pour les bons diamètres de mèche.
Marquer les
points centraux.
Vérifier la mise
à niveau.
Installations de montants multiples Toutes les installations
Marquer les
orifices de
fixation.
Orienter la
plaque murale.
1013267-2-E Français-4 Kohler Co.

2. Installer la/les plaque(s) murale(s)
REMARQUE : Si les trous-pilotes sont percés dans un montant, des
ancrages sont nécessaires. Procéder à la sous-section ″Sécuriser la
(les) plaque(s) murale(s)″.
Installer les dispositifs d’ancrage
Pour des installations sur cloison sèche entre montants:
Presser et maintenir ensemble les pieds d’un ancrage mural
(fourni), puis insérer ces derniers dans chaque trou-pilote.
Avec un marteau, taper délicatement chaque ancrage mural dans
la cloison sèche jusqu’à égalité avec la surface du mur.
Pour des installations sur carrelage:
Insérer un ancrage en céramique (fourni) dans chaque trou-pilote.
Avec un marteau, taper délicatement chaque ancrage en
céramique dans la cloison sèche. L’ancrage en céramique ne doit
pas être à égalité avec la surface du carrelage.
Sécuriser la/les plaque(s) murale(s)
Orienter la plaque murale avec le petit orifice de fixation arrondi
en position 6 heures, tel qu’indiqué.
Sécuriser la plaque murale avec les deux vis (fournies).
Presser et
maintenir les
pieds ensemble.
Orienter la
plaque murale.
Trous-pilotes
Ancrages en
céramique
Vis
Trous-pilotes
Ancrages articulés
Vis
Cloison sèche entre les montants Carreau
Orienter la
plaque murale.
Kohler Co. Français-5 1013267-2-E

3. Sécuriser l’accessoire
Placer le montant de l’accessoire sur la vis de l’applique.
Serrer la vis de retenue à l’aide de la clé hexagonale (fournie).
Répéter cette procédure pour des accessoires à montants
multiples.
Pour des étagères en verre, s’assurer que la vis de retenue et que
celle de l’étagère (non montrée) soient serrées avant de placer des
objets sur l’étagère de verre.
Plaque murale
Applique
Vis de retenue
Montant d'accessoire
1013267-2-E Français-6 Kohler Co.

Guía de instalación
Accesorios
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PELIGRO: Riesgo de lesiones personales. Estos productos no
están diseñados para usarse como agarradera o barra de soporte.
No instale ninguno de estos productos en ningún área en la que
puedan ser usados inadvertidamente como agarradera o barra de
soporte.
Estos productos deben ubicarse y montarse en un poste de
madera de la pared. Aunque es posible montarlos a cualquier
superficie, se obtendrán mejores resultados si el producto se fija a
un poste de madera de la pared.
Para una instalación correcta, seleccione la broca de taladro con
base en el tipo de material de la pared acabada. Si el accesorio se
fijará en:
Taladro
Nivel
Más:
• Brocas surtidas
Lápiz
Cinta para
medir
Destornilladores de
estrella o Phillips
Kohler Co. Español-1 1013267-2-E

Antes de comenzar (cont.)
•azulejo de cerámica, se requiere una broca de 1/4″.
•paneles de yeso dentro de un poste de madera, se requiere una
broca de 1/8″.
•paneles de yeso entre postes de madera, se requiere una broca de
5/16″.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1013267-2-E Español-2 Kohler Co.

Diagrama de instalación
K-14459
3"
(7,6 cm) D.
4 5/16"
(11 cm)
6-5/16"
(16 cm)
1-7/8"
(4,8 cm) D.
K-14456
6"
(15,2 cm)
8-7/8"
(22,5 cm)
2-1/2"
(6,4 cm)
1-7/8" (4,8 cm) D.
K-14461
4-3/4"
(12,1 cm) D.
1-7/8"
(4,8 cm)
6 1/4"
(15,9 cm)
1-7/8" (4,8 cm) D.
K-14463
2-7/8"
(7,3 cm) D.
5 5/16"
(13,5 cm)
4-5/16"
(11 cm)
1-7/8"
(4,8 cm) D.
K-14550 = 18" (45,7 cm)
K-14551 = 24" (61 cm)
K-14550 = 19-11/16" (50 cm)
K-14552 = 31-11/16" (80,5 cm)
K-14551 = 25-11/16" (65,2 cm)
K-14552 = 30" (76,2 cm)
1-7/8"
(4,8 cm) D.
2-13/16"
(7,1 cm)
K-14455
22-1/2"
(57,2 cm)
4-7/8"
(12,4 cm)
1-7/8"
(4,8 cm) D.
18-1/2"
(47 cm)
K-14458
1-3/8"
(3,5 cm) D.
1-3/4"
(4,4 cm)
1-7/8"
(4,8 cm) D.
Kohler Co. Español-3 1013267-2-E

1. Coloque la placa o placas murales
Para accesorios de varios postes
Con un nivel y cinta para medir, marque los puntos centrales del
accesorio de varios postes. Consulte la sección ″Diagrama de
instalación″de esta guía como ayuda.
Oriente la placa mural con el orificio redondo pequeño en la
posición de las 6 en punto, como se muestra.
Alinee el centro de cada placa mural en los puntos centrales
marcados.
Para accesorios de un solo poste
Oriente la placa mural con el orificio redondo pequeño en la
posición de las 6 en punto, como se muestra.
Para todos los accesorios
Marque con un lápiz los lugares para los orificios de fijación.
Coloque la placa o placas murales a un lado.
Con el tipo correcto de broca para el material de la pared, con
cuidado taladre orificios guía en los lugares marcados para los
orificios de fijación. Consulte la sección ″Antes de comenzar″para
obtener el diámetro correcto de la broca.
Marque los puntos
centrales.
Verifique el nivel.
Instalaciones de varios postes Todas las instalaciones
Marque los
orificios de
fijación.
Oriente la
placa mural.
1013267-2-E Español-4 Kohler Co.

2. Instale la placa o placas murales
NOTA: Si los orificios guía se taladran en un poste de madera, no se
requieren los anclajes. Continúe en la subsección ″Fije la placa o
placas murales″.
Instale los anclajes
Para instalaciones en paneles de yeso entre postes de madera:
Mantenga juntas las patas de los sujetadores mariposa (provistos)
e inserte las patas del sujetador mariposa en cada orificio guía.
Con un martillo, golpee suavemente cada sujetador mariposa en
el panel de yeso hasta que queden al ras con la superficie
acabada.
Para instalaciones en azulejo:
Inserte un anclaje de cerámica (provisto) en cada orificio guía.
Con un martillo, golpee suavemente cada anclaje de cerámica en
el panel de yeso. El anclaje de cerámica no necesita quedar al ras
con la superficie del azulejo.
Fije la placa o placas murales
Oriente la placa mural con el orificio redondo pequeño en la
posición de las 6 en punto, como se muestra.
Fije la placa mural con los dos tornillos (provistos).
Sostenga juntas
las patas.
Oriente la
placa mural.
Orificios guía
Anclajes de
cerámica
Tornillos
Orificios guía
Sujetadores
mariposa
Tornillos
Panel de yeso entre postes de madera Azulejo
Oriente la
placa mural.
Kohler Co. Español-5 1013267-2-E

3. Fije el accesorio
Coloque el poste del accesorio en el tornillo del chapetón.
Apriete el tornillo de fijación con la llave hexagonal (provista).
Repita este procedimiento para accesorios de varios postes.
Para estantes de vidrio, asegúrese de que le tornillo de fijación y
el tornillo del estante (no se muestra) se apriete antes de colocar
artículos en el estante de vidrio.
Placa mural
Chapetón
Tornillo de fijación
Poste del accesorio
1013267-2-E Español-6 Kohler Co.

1013267-2-E

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1013267-2-E
