Kohler Triton K-T7019 User manual

Installation Guide
Deck-Mount Bath Faucet Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-T7019
1011303-2-C

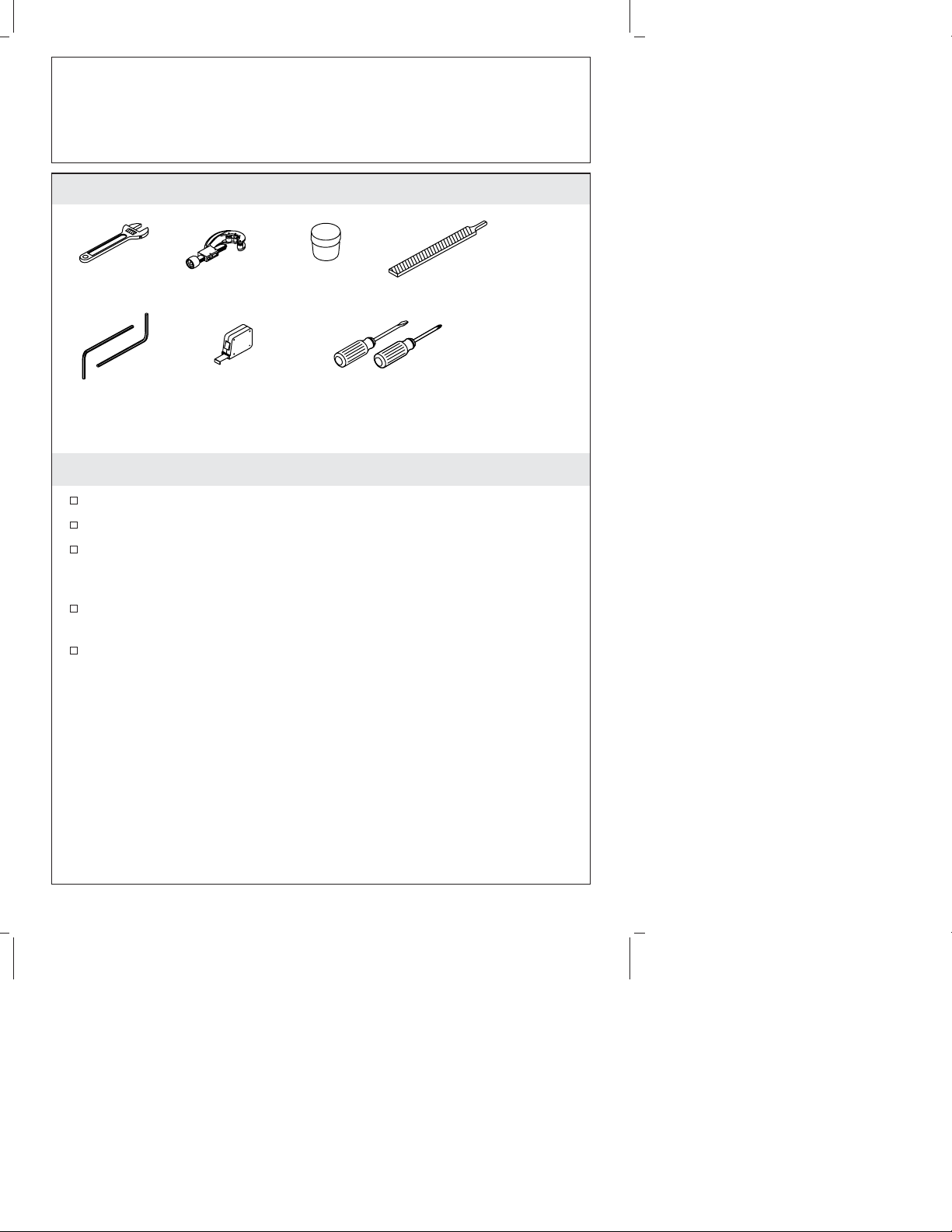

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supply.
Install the required valves (K-300-K-NA, K-300-KR-NA, or
K-301-K-NA) prior to installing the product. Refer to the
installation instructions packed with the valves.
Complete the finished deck material before installing the product.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench
Plumbers
Putty
Assorted
Screwdrivers
Tape
Measure
Hex
Wrench
Plus:
• Rag
1011303-2-C 2 Kohler Co.

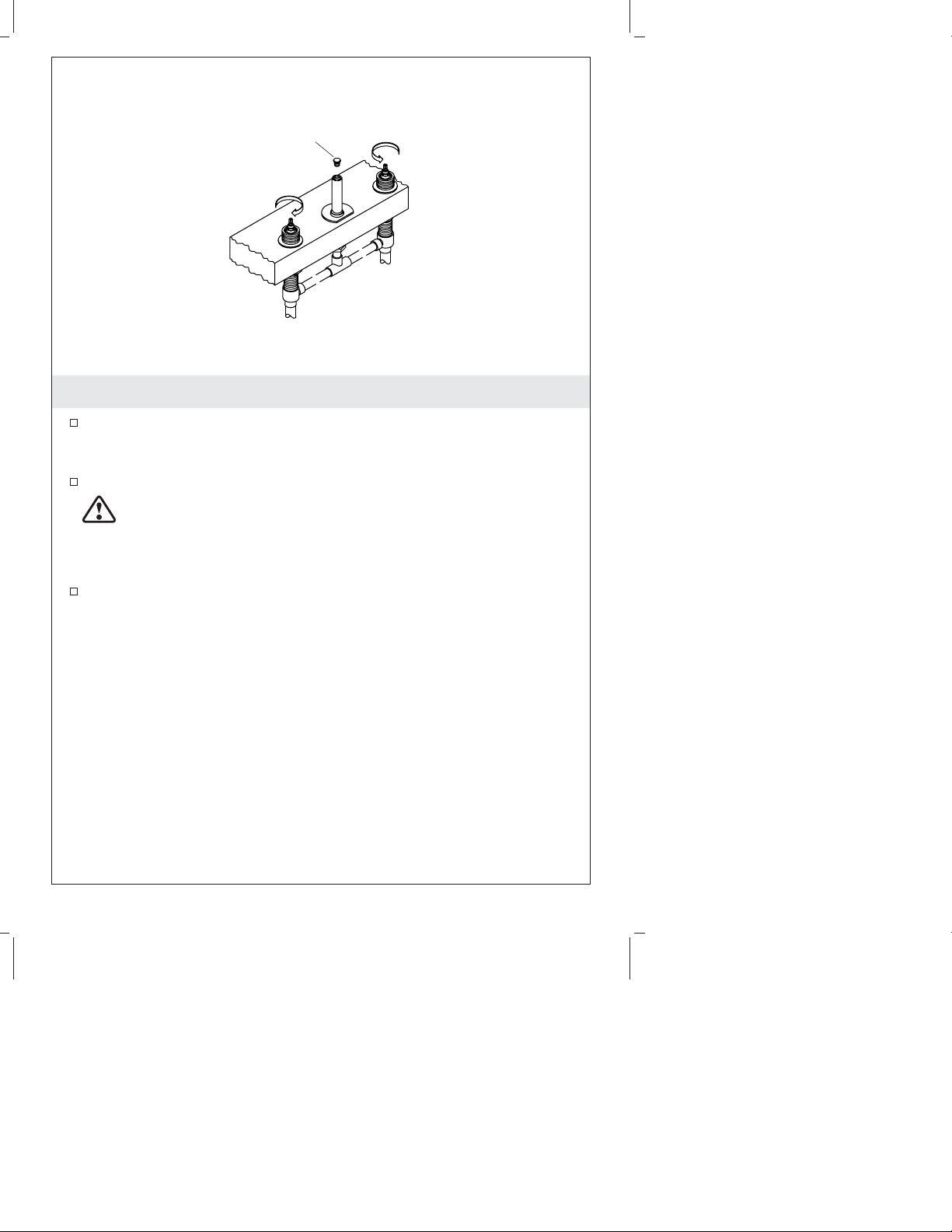

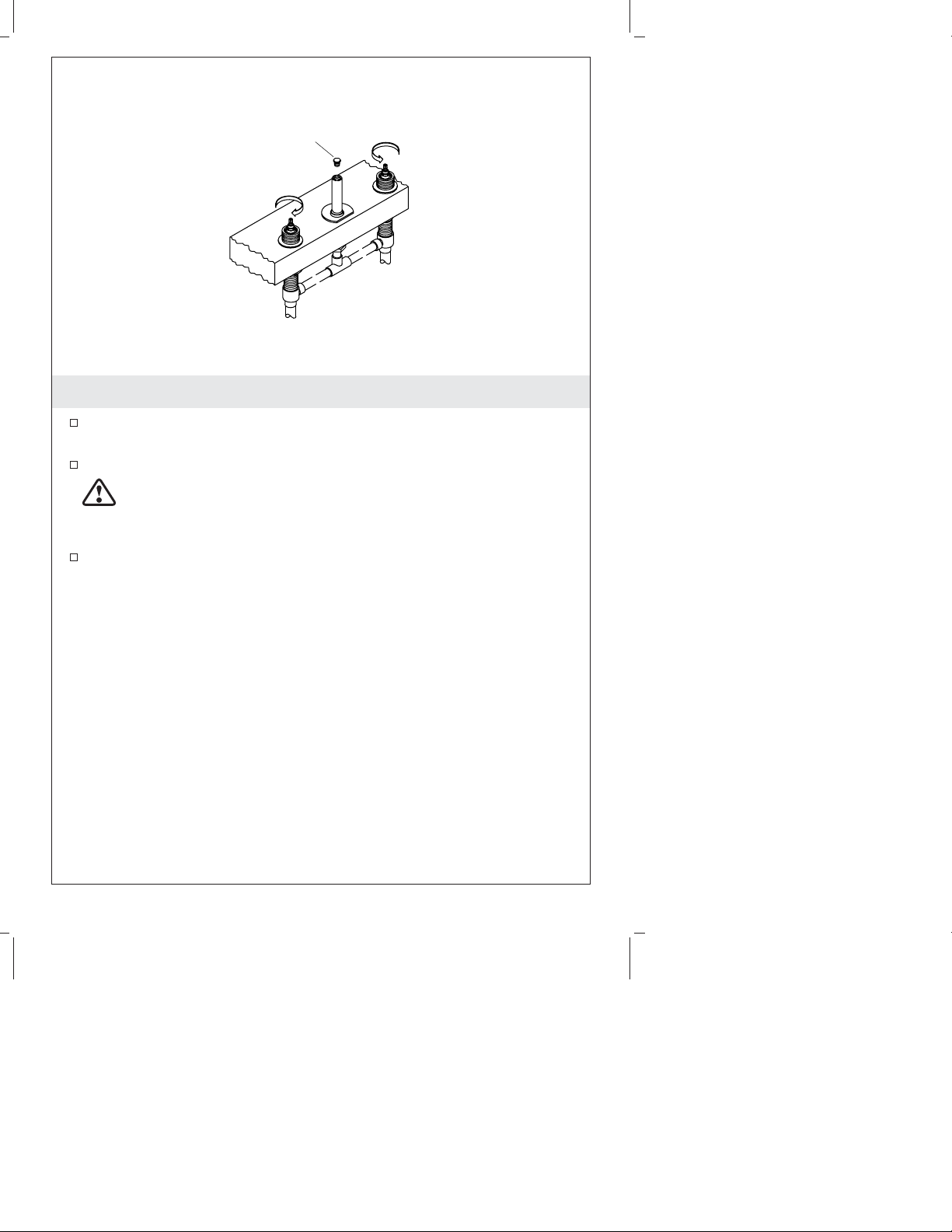

1. Remove the Pipe Plug
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Turn off the main water supply.
WARNING: Risk of personal injury. Do not lean over the
pipe plug when turning or removing the pipe plug. The
water supply lines may be pressurized, causing water to
spray or purge when removing the pipe plug.
Carefully remove and discard the pipe plug.
Pipe Plug
Close
Hot
Close
Cold
Kohler Co. 3 1011303-2-C

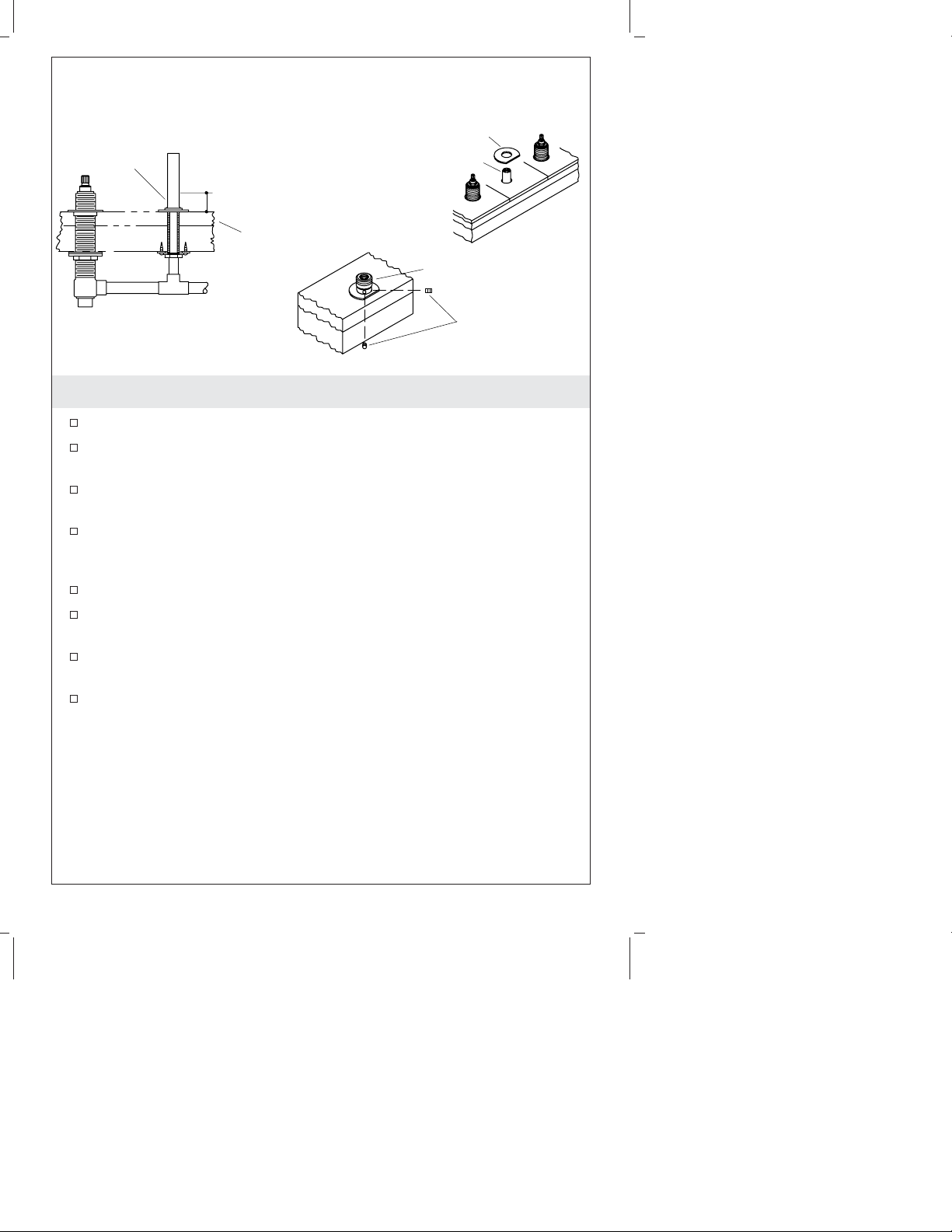

2. Install the Spout Supply Tube
Remove the plaster guard from the spout supply tube.
Using a tube cutter, cut the spout supply tube 1-1/4″(3.2 cm)
above the finished surface.
Using a file, remove all burrs from the spout supply tube. This
will prevent damage to the O-ring inside the sleeve.
For tile-covered deck installations: Slide the brass washer
(provided) onto the spout supply tube with the flat side facing
forward. For all other installations: Discard the brass washer.
Loosen the screws in the sleeve.
Using a twisting motion, slide the sleeve onto the spout supply
tube until it contacts the finished surface.
Align the sleeve with the screws offset from the center (not facing
directly forward or backward), as shown.
Retighten the screws.
1-1/4" (3.2 cm)
For Tile-Covered Deck
Installation
Install
Sleeve
Sleeve
Screws
Spout Supply Tube
Brass Washer
Install Spout Supply Tube
Spout
Supply
Tube
Finished
Deck
1011303-2-C 4 Kohler Co.

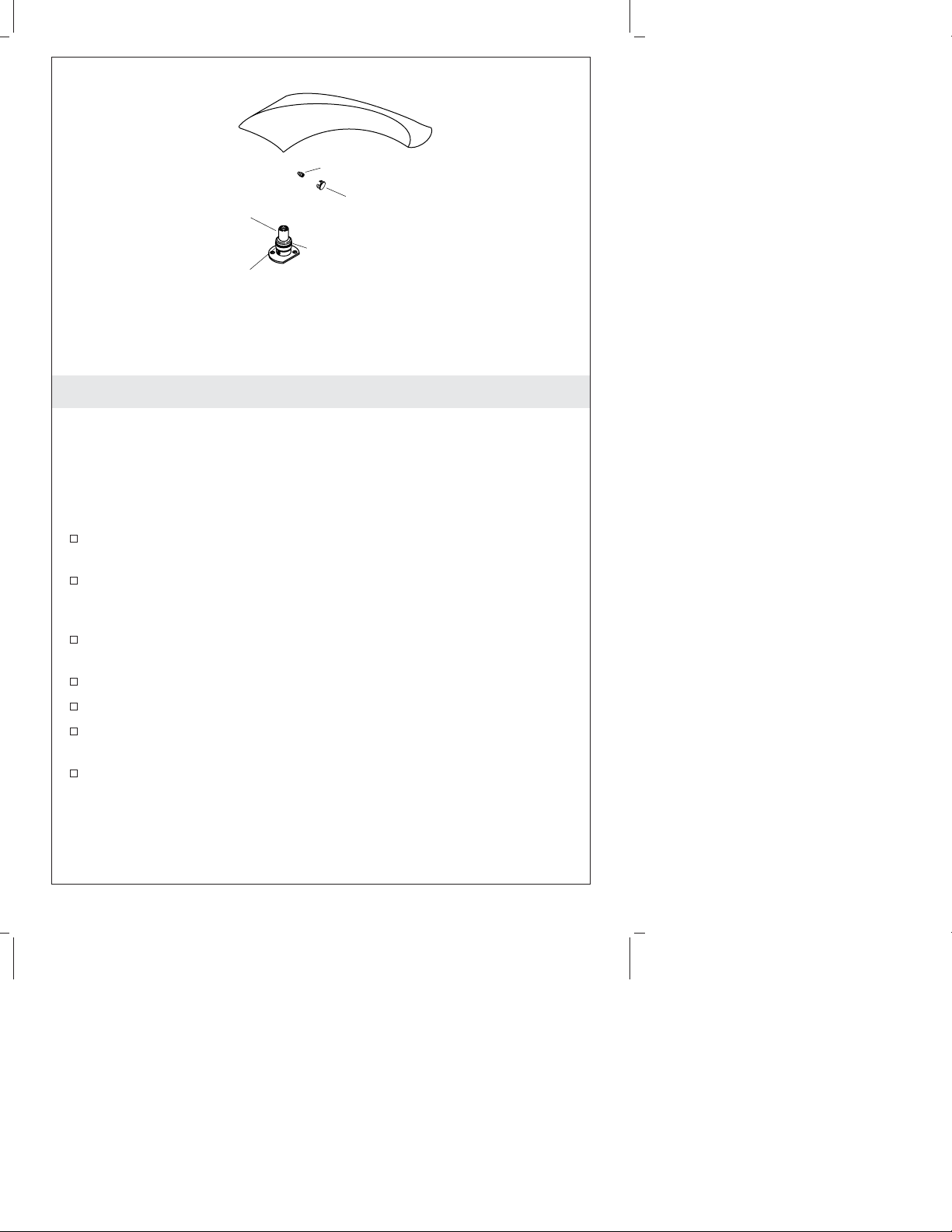

3. Install the Spout
NOTICE: To avoid damage to the seal in the base of the spout, use
care when installing the spout.
NOTICE: To avoid damage to the O-ring on the spout sleeve
assembly, keep the spout supply tube clean and use care when
installing the spout.
Loosen the setscrew until it is clear of the inside wall of the
spout.
Apply a ring of plumbers putty or other sealant around the
underside of the spout according to the sealant manufacturer’s
instructions.
Position the spout on the spout sleeve assembly, then carefully
press down until the spout contacts the finished surface.
Rotate the spout until it is aligned to face straight forward.
Retighten the setscrew.
Insert the plug button over the setscrew so it is flush with the
surface of the spout.
Remove any excess putty or sealant.
Setscrew
O-Ring
Spout Supply
Tube Plug Button
Spout
Sleeve
Assembly
Kohler Co. 5 1011303-2-C

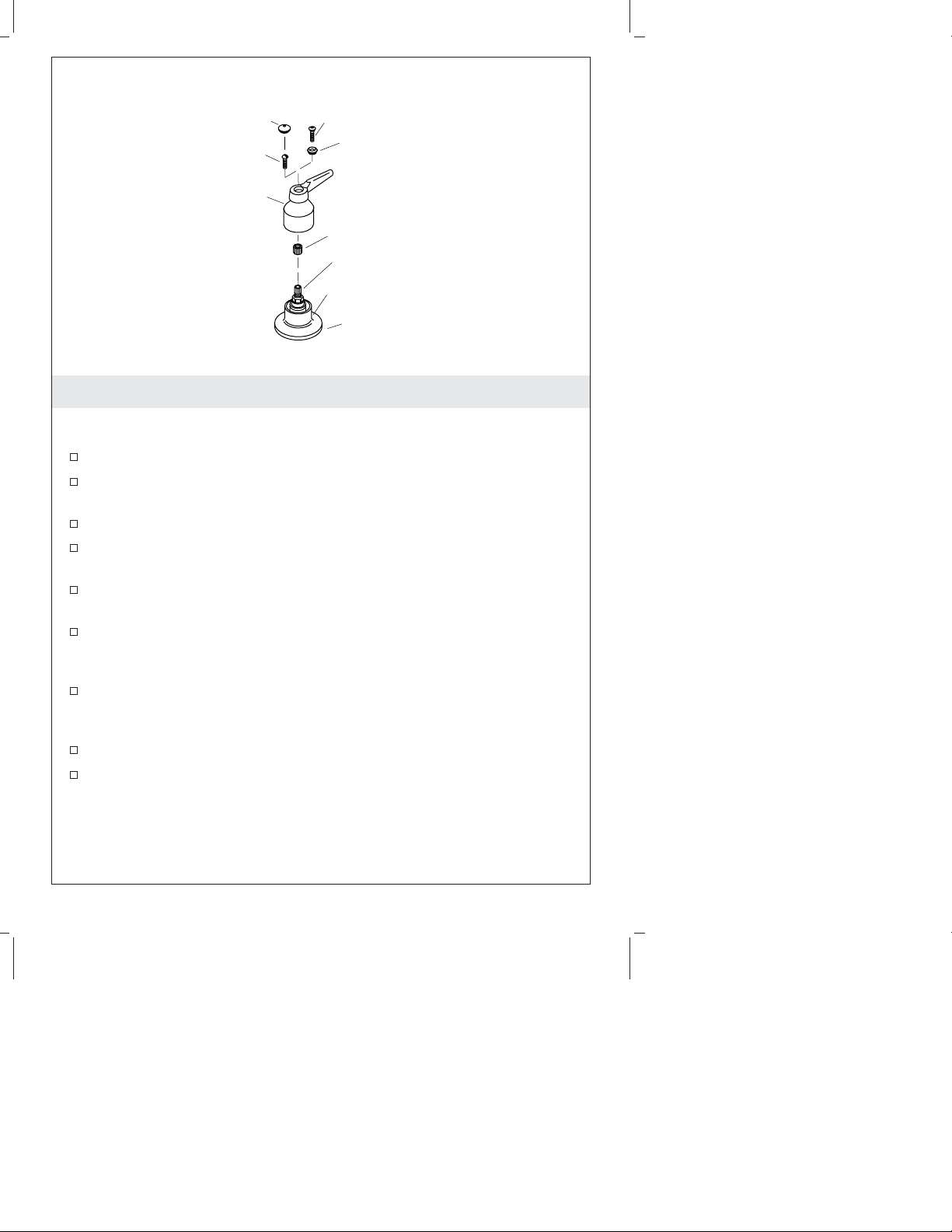

4. Install the Handles
NOTE: The handle assembly shown may differ from your actual
product. The installation instructions still apply.
Insert a washer into the underside of each escutcheon.
Thread each escutcheon over each valve stem until it is snug
against the finished surface.
Slide a spline adapter half way down each valve stem.
Gently press the handle assembly marked ″cold″with blue tape
onto the spline adapter on the right.
Gently press the remaining handle assembly onto the spline
adapter on the left.
Check for proper alignment of each handle assembly. If necessary,
remove the handle assembly, reposition the spline adapter on the
valve stem, then reinstall the handle assembly.
For vandal-resistant handle assemblies: Insert each
vandal-resistant button into the top of each handle assembly.
Right is blue; left is red.
Secure the handle assemblies with a screw.
For regular handle assemblies: Press the plug button over the
screw.
Plug
Button
Vandal-Resistant
Screw
Screw
Handle
Assembly
Spline
Adapter
Valve Stem
Escutcheon
Vandal-
Resistant
Button
(Red/Blue)
Washer
1011303-2-C 6 Kohler Co.

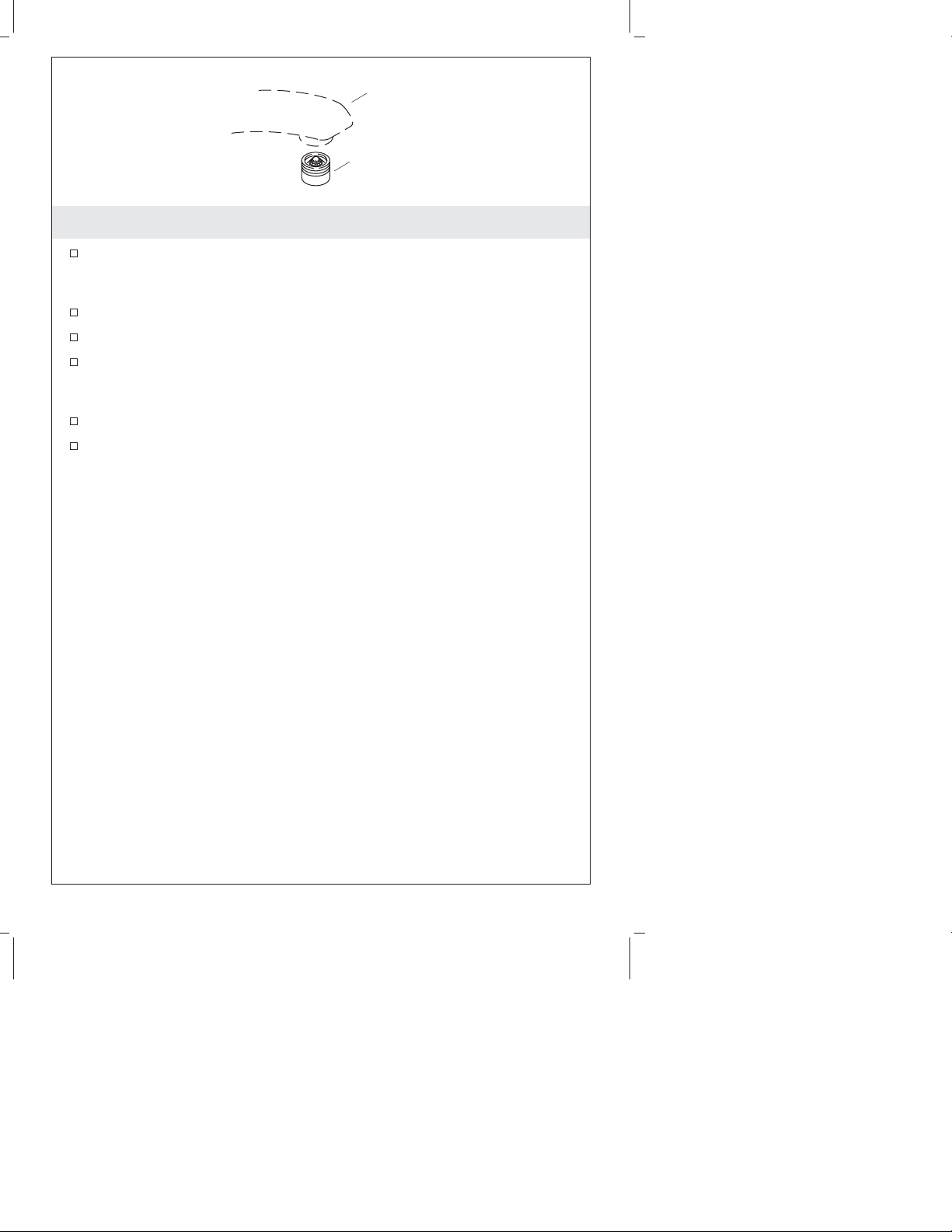

5. Complete the Installation
Ensure that both handles are turned off (hot = clockwise, cold =
counterclockwise).
Remove the aerator.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Reinstall the aerator.
Spout
Aerator
Kohler Co. 7 1011303-2-C

Guide d’installation
Garniture de robinet de baignoire sur comptoir
Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau.
Installer les valves requises (K-300-K-NA, K-300-KR-NA ou
K-301-K-NA) avant d’installer le produit. Se référer aux
instructions d’installation emballées avec les valves.
Compléter le matériau du comptoir fini avant d’installer le
produit.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Mastic
de plombier
Tournevis assortis
Mètre rubanClé
hexagonale
Plus:
• Chiffon
Kohler Co. Français-1 1011303-2-C

1. Retirer le bouchon du tuyau
S’assurer que les robinets sont fermés (côté froid complètement
vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
AVERTISSEMENT : Risque de blessures corporelles. Ne pas
se pencher sur le bouchon du tuyau au moment de le tourner
ou lors de son retrait. Les canalisations d’alimentation d’eau
peuvent être sous pression, ce qui cause des jets ou des
purges d’eau lors du retrait du bouchon du tuyau.
Retirer le bouchon du tuyau avec précaution et le jeter.
Bouchon
du tuyau
Fermer l'eau
chaude
Fermer
l'eau froide
Kohler Co. Français-2 1011303-2-C

2. Installer le tube d’alimentation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
Utiliser un coupe tube pour couper le tube d’alimentation du bec
de 1-1/4″(3,2 cm) au-dessus de la surface finie.
Utiliser une lime pour supprimer toutes les ébarbures du tube
d’alimentation du bec. Ceci préviendra tout endommagement du
joint torique à l’intérieur du manchon.
Pour les installations sur comptoir recouvert de carrelage : Faire
glisser la rondelle en laiton (fournie) sur le tube d’alimentation du
robinet, avec le côté plat dirigé vers l’avant. Pour toutes les
autres installations: Jeter la rondelle en laiton.
Desserrer les vis du manchon.
Utiliser un mouvement de rotation pour faire glisser le manchon
sur le tube d’alimentation du bec jusqu’à ce qu’il entre en contact
avec la surface finie.
Aligner le manchon avec les vis décalées du centre (ne faisant pas
directement face vers l’avant ou l’arrière), tel qu’illustré.
Resserrer les vis.
1-1/4" (3,2 cm)
Comptoir
fini Manchon
Installer
manchon
Vis
Installer le tube d'alimentation du bec
Tuyau
d'alimentation
du bec
Pour installation comptoir
carrelé uniquement
Rondelle en laiton
Tuyau d'alimentation du bec
1011303-2-C Français-3 Kohler Co.

3. Installer le bec
AVIS : Afin d’empêcher tout dommage du joint préinstallé dans la
base du bec, procéder avec soin lors de l’installation du bec.
AVIS : Pour éviter d’endommager le joint torique sur le manchon du
bec, maintenir le tube d’alimentation du bec propre et procéder avec
soin lors de l’installation du bec.
Desserrer la vis de retenue jusqu’à ce qu’elle soit dégagée de
l’intérieur de la paroi du bec.
Appliquer du mastic de plombier ou un autre produit
d’étanchéité autour du dessous du bec selon les instructions du
fabricant du mastic.
Positionner le bec sur son manchon, puis appuyer dessus
délicatement jusqu’à ce que le bec touche la surface finie.
Pivoter le bec jusqu’à ce qu’il soit aligné de face.
Resserrer les vis de retenue.
Insérer le bouton du bouchon sur la vis de retenue, jusqu’à ce
qu’il soit à ras de la surface du bec.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Vis de retenue
Joint torique
Tuyau
d'alimentation
du bec Bouchon
Ensemble
de manchon
du bec
Kohler Co. Français-4 1011303-2-C

4. Installer les poignées
REMARQUE : L’ensemble illustré peut ne pas être identique au
produit actuel. Les instructions d’installation s’appliquent tout de
même.
Insérer une rondelle dans le dessous de chaque applique.
Enfiler chaque applique par-dessus chaque tige de valve, jusqu’à
ce qu’elle soit à ras de la surface finie.
Glisser un adaptateur à cannelures à moitié dans chaque tige de
valve.
Presser doucement la poignée avec la mention « froid » avec le
ruban bleu sur l’adaptateur à cannelures de droite.
Presser doucement l’autre poignée sur l’adaptateur à cannelures
de gauche.
Vérifier l’alignement correct de chaque ensemble de poignée. Si
nécessaire, retirer l’ensemble de poignée, repositionner
l’adaptateur à cannelures sur la tige de la valve, puis réinstaller
l’ensemble de la poignée.
Pour les ensembles de poignées anti-dégradation par
malveillance : Insérer chaque bouton anti-dégradation par
malveillance dans le dessus de chaque poignée. Le côté droit est
bleu, le côté gauche est rouge.
Sécuriser les ensembles de poignées avec une vis.
Pour les ensembles de poignées normales : Appuyer sur le
bouton du bouchon, par-dessus la vis.
Bouchon Vis anti-vandalisme
Vis
Ensemble
de
poignée
Adaptateur à
cannelures
Tige de la valve
Applique
Bouton anti-
vandalisme
(Rouge/Bleu)
Rondelle
1011303-2-C Français-5 Kohler Co.

5. Terminer l’installation
S’assurer que les deux poignées de robinet sont fermées (chaud =
dans les sens des aiguilles d’une montre, froid = dans le sens
contraire des aiguilles d’une montre).
Retirer l’aérateur.
Ouvrir l’alimentation d’eau principale et rechercher des fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Réinstaller l’aérateur.
Bec
Aérateur
Kohler Co. Français-6 1011303-2-C

Guía de instalación
Guarnición de grifería de bañera de montaje
en cubierta
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro de agua.
Antes de instalar el producto, instale las válvulas requeridas
(K-300-K-NA, K-300-KR-NA o K-301-K-NA). Consulte las
instrucciones de instalación que se incluyen con las válvulas.
Termine el material de acabado de la cubierta antes de instalar el
producto.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable
Masilla
de plomería
Destornilladores
surtidos
Cinta
para medir
Llave
hexagonal
Más:
• Trapo
Kohler Co. Español-1 1011303-2-C

1. Desinstale el tapón de tubo
Verifique que las válvulas estén cerradas (agua fría =
completamente a la izquierda; agua caliente = completamente a la
derecha).
Cierre el suministro de agua.
ADVERTENCIA: Riesgo de lesiones personales. Al girar o
retirar el tapón de tubo, no se incline sobre el tapón de tubo.
Las líneas de suministro de agua pueden estar presurizadas,
lo que puede causar que el agua se rocíe o se purgue al
quitar el tapón de tubo.
Retire con cuidado y deseche el tapón de tubo.
Tapón
de tubo
Cierre el
agua caliente
Cierre el
agua fría
Kohler Co. Español-2 1011303-2-C

2. Instale el tubo de suministro del surtidor
Retire el protector de yeso del tubo de suministro del surtidor.
Con un cortatubos, corte el tubo de suministro del surtidor 1-1/4″
(3,2 cm) arriba de la superficie acabada.
Con una lima, retire todas las rebabas del tubo de suministro del
surtidor. Esto evitará dañar el arosello (O-ring) dentro de la
manga.
Para instalaciones en cubierta con revestimiento de azulejo:
Deslice la arandela de latón (provista) en el tubo de suministro
del surtidor con el lado plano hacia el frente. Para todas las
demás instalaciones: Deseche la arandela de latón.
Afloje los tornillos en la manga.
Con un movimiento de giro, deslice la manga en el tubo de
suministro del surtidor hasta que haga contacto con la superficie
acabada.
Alinee la manga con los tornillos descentrados (sin estar
orientados hacia el frente o hacia atrás) como se muestra.
Vuelva a apretar los tornillos.
1-1/4" (3,2 cm)
Tornillos
Manga
Instale
la manga
Cubierta
acabada
Sólo para la instalación sobre
cubierta revestida de azulejos
Arandela de latón
Tubo de suministro del surtidor
Instale el tubo de suministro
del surtidor
Tubo de
suministro
del surtidor
1011303-2-C Español-3 Kohler Co.

3. Instale el surtidor
AVISO: Para evitar daño al sello de la base del surtidor, tenga
cuidado al instalar el surtidor.
AVISO: Para evitar daño al arosello (O-ring) del montaje de la
manga del surtidor, mantenga limpio el tubo de suministro del
surtidor y tenga cuidado al instalar el surtidor.
Afloje el tornillo de fijación hasta que libre la pared interior del
surtidor.
Aplique una tira de masilla de plomería u otro sellador alrededor
en la parte inferior del surtidor según las instrucciones del
fabricante del sellador.
Coloque el surtidor en el montaje de la manga del surtidor, luego
presione con cuidado hacia abajo hasta que el surtidor haga
contacto con la superficie acabada.
Gire el surtidor hasta que esté alineado hacia el frente.
Vuelva a apretar el tornillo de fijación.
Inserte el tapón botón sobre el tornillo de fijación de manera que
quede al ras con la superficie del surtidor.
Limpie el exceso de masilla de plomería o sellador.
Tornillo de
fijación
Arosello
Tubo de
suministro
del surtidor Tapón botón
Montaje de
manga del
surtidor
Kohler Co. Español-4 1011303-2-C

4. Instale las manijas
NOTA: Es posible que el montaje de grifería ilustrado sea diferente
al producto que haya adquirido. Las instrucciones de instalación aun
aplican.
Inserte una arandela en el dorso de cada chapetón.
Enrosque cada chapetón sobre cada espiga de válvula hasta que
quede ajustado contra la superficie acabada.
Deslice un adaptador de ranuras hasta la mitad de cada espiga de
válvula.
Presione suavemente el montaje de manija identificado con la
palabra ″cold″(fría) que lleva la cinta azul en el adaptador de
ranuras del lado derecho.
Presione suavemente el otro montaje de manija en el adaptador
de ranuras del lado izquierdo.
Verifique que la alineación sea correcta en cada montaje de
manija. Si es necesario, retire el montaje de manija, cambie la
posición del adaptador de ranuras en la espita de la válvula,
luego vuelva a instalar el montaje de manija.
Para instalaciones de montajes de manija resistentes al
vandalismo: Inserte cada botón resistente al vandalismo en la
parte superior de cada montaje de manija. El del lado derecho es
azul; el del lado izquierdo es rojo.
Fije los montajes de manija con un tornillo.
Tapón
Tornillo resistente
al vandalismo
Tornillo
Montaje
de manija
Adaptador
de ranura
Espiga de
la válvula
Chapetón
Botón
resistente al
vandalismo
(rojo/azul)
Arandela
1011303-2-C Español-5 Kohler Co.

Instale las manijas (cont.)
Para ensambles de manija regulares: Presione el tapón botón
sobre el tornillo.
Kohler Co. Español-6 1011303-2-C

5. Termine la instalación
Verifique que ambas manijas estén cerradas (caliente = hacia la
derecha; fría = hacia la izquierda).
Quite el aireador.
Abra el suministro principal de agua y verifique que no haya
fugas.
Abra las válvulas del agua fría y caliente y deje correr el agua por
el surtidor para eliminar los residuos. Verifique que no haya
fugas.
Cierre las válvulas del agua fría y caliente.
Vuelva a instalar el aireador.
Surtidor
Aireador
1011303-2-C Español-7 Kohler Co.
