Kohler K-2431 Assembly instructions

Homeowners Guide
Wall Storage
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(e.j. K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-2431 K-2432
1059686-5-D

IMPORTANT INSTRUCTIONS
Read all instructions before using or installing this product.
When using this product, basic precautions should always be followed including the following:
WARNING: Risk of electric shock. Grounding is required for the outlets within the drawer(s).
Connect only to a Class A Ground-Fault Circuit-Interrupter (GFCI) or Residual Current Device
(RCD) which protects against line-to-ground shock hazard. Use 120 V, 15 A service.
WARNING: Risk of electric shock. A qualified service representative and a licensed electrician
must install this product and route all electrical wiring for the product. Improper installation will
create an electrical hazard and may not comply with local building and electrical codes.
WARNING: Risk of electric shock. Turn the electricity off at the circuit breaker or fuse box before
moving, testing, cleaning, or repairing this product. When unplugged, the electric supply will no
longer be electrically live, which will eliminate the risk of electric shock.
WARNING: Risk of electric shock. Do not plug any electrical device or appliance that is not
recommended by Kohler Co. into the grounded outlet inside the access panel.
WARNING: Risk of burns, fire, electric shock, or injury to persons. Do not use this product
outdoors. This product is not weather-resistant.
WARNING: Risk of fire. A21″(53.3 cm) T5 bulb rated at 13 watts is required to replace the drawer
light. To avoid risk of fire, do not use any other type of bulb for replacement.
WARNING: Risk of burns, fire, electric shock, or injury to persons. Use this product only for its
intended use. Do not use attachments not recommended by the manufacturer.
WARNING: Risk of burns, fire, electric shock, or injury to persons. Do not use electric personal
care appliances where aerosol spray products are being used or where oxygen is being
administered.
WARNING: Risk of burns, fire, electric shock, or injury to persons. Never drop or insert any
object into any opening.
WARNING: Risk of burns, fire, electric shock, or injury to persons. Close supervision is necessary
when this product is used by or near children, invalids, or disabled persons. Electrical equipment
may be hazardous if misused.
CAUTION: Risk of property damage. Do not place or use video equipment, such as televisions or
computer monitors, on the product surface. The underside of such equipment creates heat and can
cause damage to property.
CAUTION: Risk of property damage. Allow electric personal care appliances with heating
elements to cool completely before storing them. The heat from these appliances can cause damage
to property.
NOTICE: Follow all local building, electrical, and plumbing codes.
NOTICE: For a permanently connected product, this product must be connected to a grounded metal,
permanent wiring system, or an equipment grounding conductor must be run with the circuit conductors
and connected to the equipment grounding terminal or lead on the product.
Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the true passion for design,
craftsmanship, artistry, and innovation Kohler Company stands for. We are confident its dependability and
beauty will surpass your highest expectations, satisfying you for years to come.
1059686-5-D 2 Kohler Co.

Thank You For Choosing Kohler Company (cont.)
All information in this guide is based upon the latest product information available at the time of
publication. At Kohler Company, we strive to fulfill our mission of improving the level of gracious living for
each person who is touched by our products and services. We reserve the right to make changes in product
characteristics, packaging, or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to the care and cleaning instructions.
Kohler Co. 3 1059686-5-D

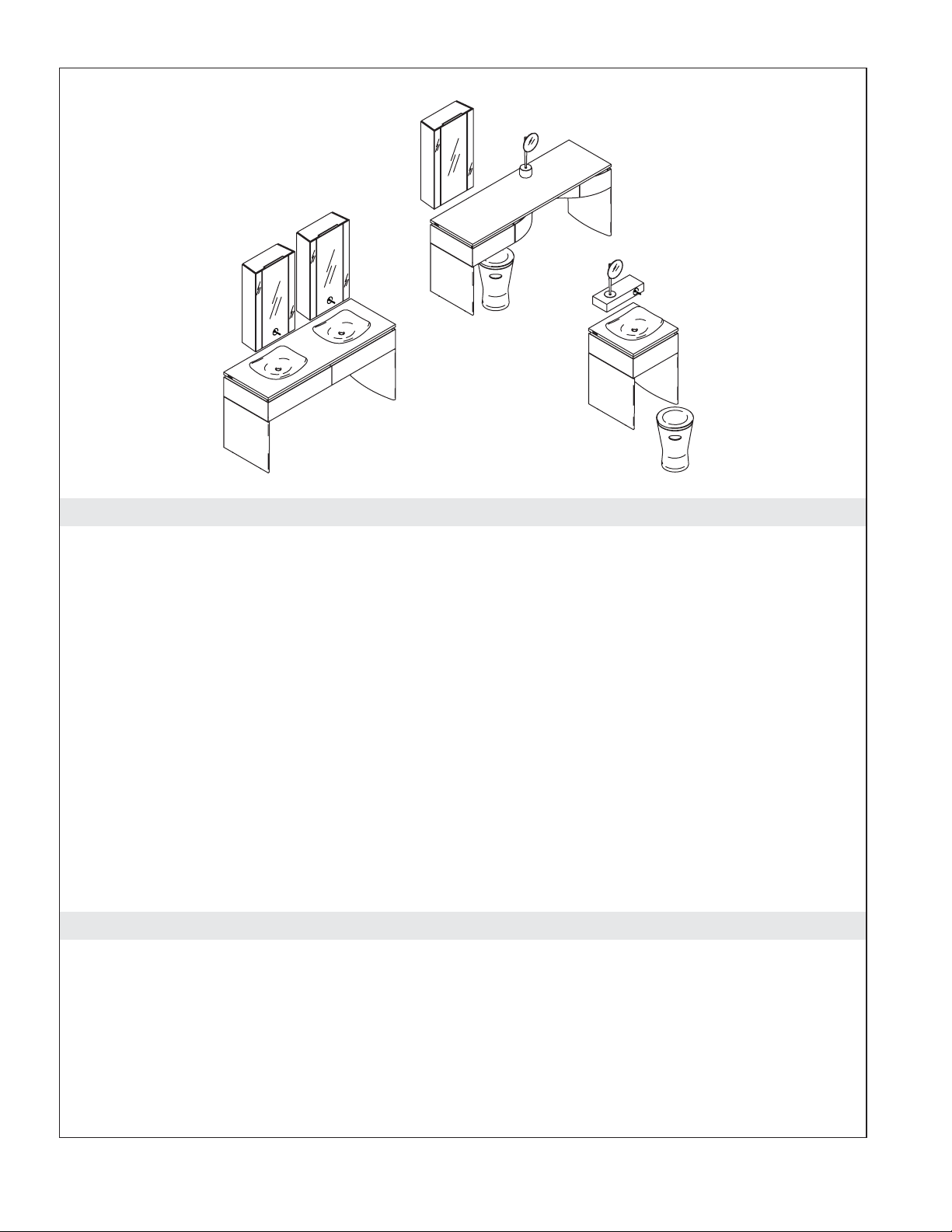

Your Kohler Furniture
This suite is designed to be functional and attractive as well as adaptive to your room and wall space. The
components can be arranged into almost endless combinations to complement your style.
•Wall Storage - features a mirrored surface, swinging side doors, integrated lights, and shelving for
storage of toiletries. These units may be joined together in the combination that best suits your
needs. The wall storage is available with or without openings for a fountain-action faucet with a
single-lever handle that projects a flume of water into a lavatory.
•Vanities - are designed to be attached to a finished wall. Vanities are available in 21″(53.3 cm), 60″
(152.4 cm), and 69″(175.3 cm) lengths. Vanities are made of natural ash or maple solids and veneers
with catalyzed polyurethane finish. Each vanity comes equipped with integrated lighting, drawer(s),
and integrated electrical outlet(s) to plug in personal care items.
•Self-Rimming or Above-Counter Lavatories - marble or cast iron lavatories may be mounted to
vanity tops.
•Shelf - features openings for a fountain-action faucet with a single-lever handle that projects a flume
of water into a lavatory. The generous 8″(20.3 cm) depth of the shelf accommodates personal items
and an angle-poise mirror, which may be fix-mounted or free-standing to the shelf.
•Angle-Poise Mirror - may be fix-mounted or free-standing on your vanity or shelf. Mirror provides
2X magnification with swiveling reflective surface and post.
•Swivel Vanity Seat - is designed to complement the vanity. Swivel vanity seat functions as a
wastebasket with side access and removable seat. The small footprint allows for storage underneath
the vanity.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
Wood Furniture
•As with any smooth surface, avoid using abrasive cleaners as they will scratch the surface. Wipe the
wood surface regularly to prevent buildup of soap and scum.
•To protect against scratches, use felt, leather, or cork under all items placed on the wood surface. Do
not expose wood furniture to direct sunlight, drying heat sources, or dampness.
1059686-5-D 4 Kohler Co.

Care and Cleaning (cont.)
•Dust frequently with a soft cloth in the direction of the grain. Use only products specifically made
for cleaning wood. Avoid using oily polishes or waxes, or products containing silicone. Blot spills
immediately with a soft, damp cloth.
•Every six months remove soil buildup by rubbing with a soft cloth dampened in a 50/50 solution of
warm water and an ammonia-free detergent. Wipe clean with a cloth dampened in warm water and
then wipe dry.
•Consider the following cleaners for cleaning your wood furniture: Orange GloTM Wood Cleaner and
Polish, and Scott’s Liquid GoldTM Wood Cleaner and Preservative.
Glass and Mirror Surfaces
•Use a mild detergent such as liquid dishwashing soap and warm water for cleaning. Do not use
abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the material.
•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner application. Rinse
and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.
Kohler Co. 5 1059686-5-D

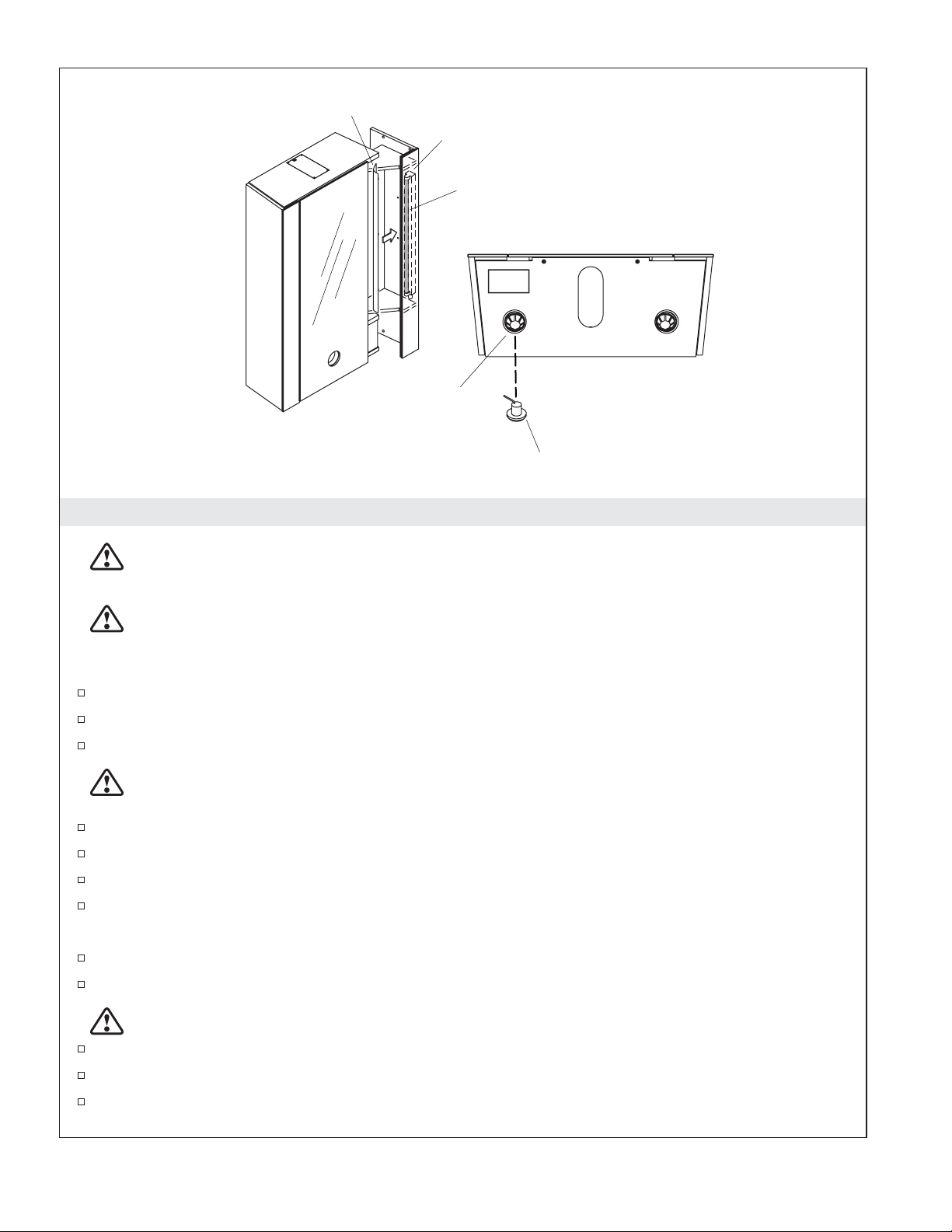

Light Replacement
WARNING: Risk of electric shock. Turn the electricity off at the circuit breaker or fuse box before
replacing the lights on this product. When unplugged, the electrical components will no longer be
powered, which will eliminate the risk of electric shock.
CAUTION: Risk of personal injury or product damage. Use care to avoid mirror damage when
performing these steps.
Drawer Light Replacement
Turn the electricity off at the circuit breaker or fuse box.
Open the drawer, then remove the light cover. Set the light cover aside.
Remove the existing bulb from the ballast.
WARNING: Risk of fire. A21″(53.3 cm) T5 bulb rated at 13 watts is required to replace the drawer
light. To avoid risk of fire, do not use any other type of bulb for replacement.
Install the new 13 W, 21″(53.3 cm) T5 bulb into the ballast.
Reinstall the light cover, then close the drawer.
Repeat this procedure for the remaining bulb.
Turn the electricity on at the circuit breaker or fuse box.
LED Light Replacement
Turn the electricity off at the circuit breaker or fuse box.
Turn the existing LED light counterclockwise to remove it from the nut.
WARNING: Risk of fire. Only use LED lights rated at 5 watts.
Insert the new LED light into the nut, then turn the LED light clockwise to secure it into place.
Repeat this procedure for the remaining LED light.
Turn the electricity on at the circuit breaker or fuse box.
Nut
Ballast
Light Cover
Bulb
Bottom View
LED Light
1059686-5-D 6 Kohler Co.

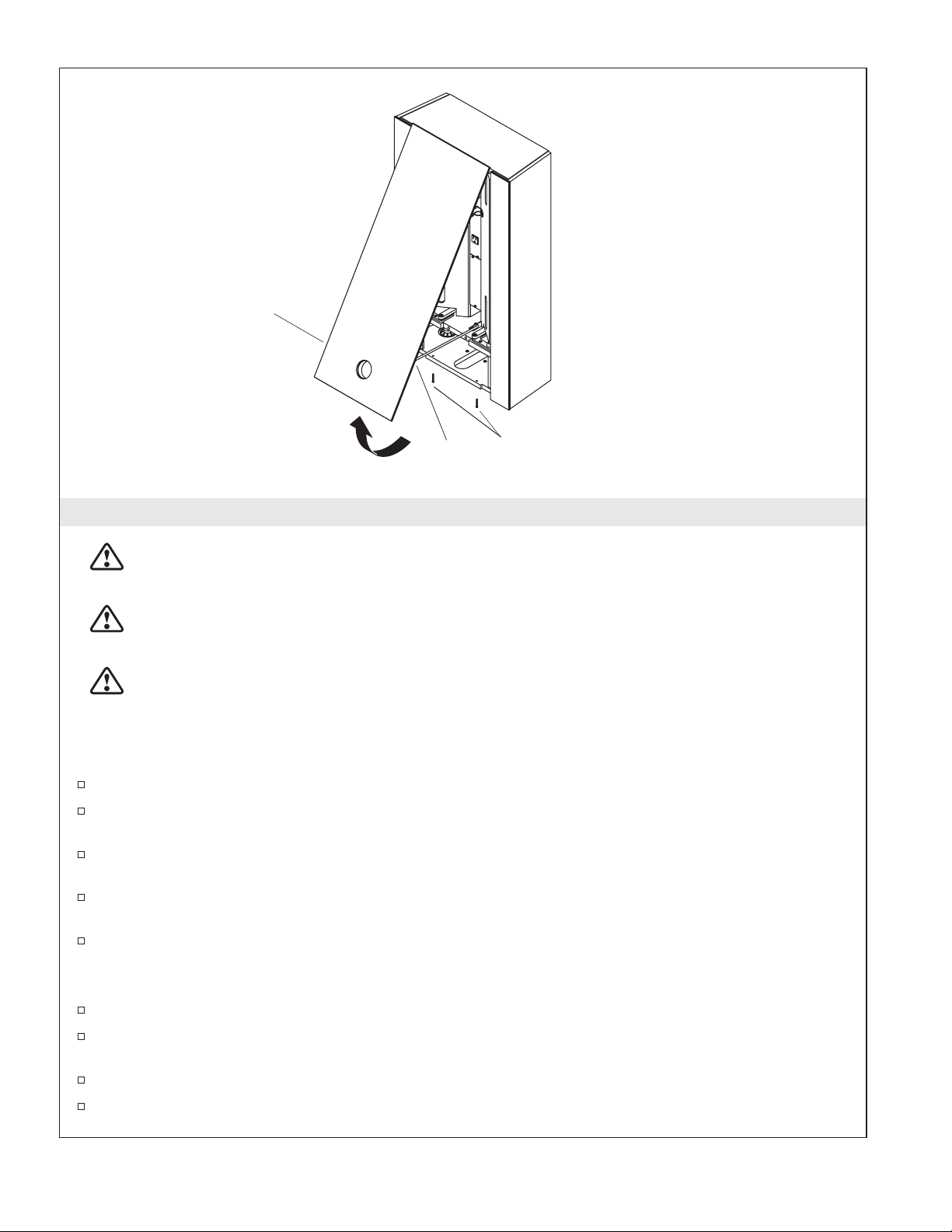

Access the Faucet – K-2432 Model Only
WARNING: Risk of electric shock. Turn the electricity off at the circuit breaker or fuse box before
accessing the faucet. When unplugged, the electric supply will no longer be electrically live, which
will eliminate the risk of electric shock.
WARNING: Risk of electric shock. Do not plug any electrical device into the grounded outlet
inside the access panel. This grounded outlet is not intended for this type of application.
CAUTION: Risk of personal injury or product damage. Use care to avoid mirror damage when
performing these steps.
NOTICE: Open the access panel for faucet maintenance only.
Open the Access Panel
Turn the electricity off at the circuit breaker or fuse box.
Close the lavatory drain. This will prevent the locking screws from falling down the drain during
the removal process.
Remove the two locking screws from the underside of the wall storage. Set the locking screws aside.
Pull the center access panel open, using the prop rod inside cabinet to hold the access panel open.
Perform faucet maintenance at this time. Refer to the homeowners guide packed with the faucet for
proper maintenance procedures.
Close the Access Panel
Disengage the prop rod from the access panel.
Close the center access door, taking care to make sure all utility lines are tucked into utility cavity
without being kinked or pinched.
Reinstall the two locking screws.
Open the lavatory drain.
Turn the electricity on at the circuit breaker or fuse box.
Access
Panel
Prop
Rod
Locking
Screws
Kohler Co. 7 1059686-5-D

One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year
from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection
discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not
responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home
Center or E-tailer, or by writing Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the USA, 1-800-964-5590 from within
Canada and 001-877-680-1310 from within Mexico.
Implied warranties including that of merchantability and fitness for a particular purpose are expressly
limited in duration to the duration of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or
limitation of special, incidental or consequential damages so these limitations and exclusions may not apply
to you. This warranty gives you specific legal rights. You may also have other rights which vary from
state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Troubleshooting Procedures
This troubleshooting guide is for general aid only. For warranty service, contact your dealer or wholesale
distributor.
Symptoms Probable Cause Recommended Action
1. All lights do not
work. A. Power is not being drawn from the outlet. A. Plug the cord into the 110 V AC outlet.
B. Power is not being drawn from
the outlet. B. Verify the outlet is a 110 V AC outlet.
C. Wires are improperly connected. C. Access the wiring to verify the
wiring is correct.
D. Circuit breaker has been tripped. D. Reset the circuit breaker.
2. Both LED lights do
not illuminate. A. Capacitive switch module is not powered. A. Make sure that the capacitive switch module is powered up.
B. Capacitive switch plate is
disconnected. B. Make sure that the ring terminal is connected to the capacitive switch
plate.
C. Capacitive switch module does
not work. C. Replace the capacitive switch module.
3. One LED light
does not
illuminate.
A. LED light is disconnected. A. Make sure the LED light is
plugged in.
B. LED light does not work. B. Replace the LED light.
C. Capacitive switch module is does
not work. C. Replace the capacitive switch module.
4. Task lighting does
not turn on. A. Power is not being drawn from the outlet. A. Plug the cord into the 110 V AC outlet.
B. Lamp is burnt out. B. Replace with 13 W, 21″(53.3 cm)
T5 bulbs.
C. Cable is disconnected. C. Verify that the cable on the bottom
of the pull-out is plugged in.
D. Wires are improperly connected. D. Access the wiring to verify the
wiring is correct.
E. Lamp does not work. E. Replace with 13 W, 21″(53.3 cm)
T5 bulbs.
1059686-5-D 8 Kohler Co.

Troubleshooting Procedures (cont.)
Symptoms Probable Cause Recommended Action
5. No power at the
outlet. A. Wires are improperly connected. A. Access the wiring to verify the wiring is correct.
Kohler Co. 9 1059686-5-D

Service Parts
**Finish/color code must be specified when ordering.
1048827
Hinge
1069294
Terminal Strip
1068822
Hanger
1068099
Touch Plate
1059725
LED Light Kit
1067910
Capacitive
Switch Module
To Left-Hand
Shelf
To Right-Hand
Shelf
1059560**
Touch-Up
Marker
1067870
1/8" Cable Clip
1067871
3/8" Cable Clip
1048827
Hinge
1059686-5-D 10 Kohler Co.

**Finish/color code must be specified when ordering.
1068964
Shelf Support
1059693**
Casework, Left
1059694**
Casework, Right
1068963
Glass Shelf
1068965
Shelf Rail
1068964
Shelf Support
1068963
Glass Shelf
1068965
Shelf Rail
1065543
Light Ballast
1065543
Light Ballast
1068592
Task Light Cover
1068592
Task Light Cover
1068819
Pivot Hinge
1068819
Pivot Hinge
1059727
Gas Spring
1059727
Gas Spring
To Right-Hand
Shelf
To Left-Hand
Shelf
1067871
3/8" Cable Clip
Kohler Co. 11 1059686-5-D

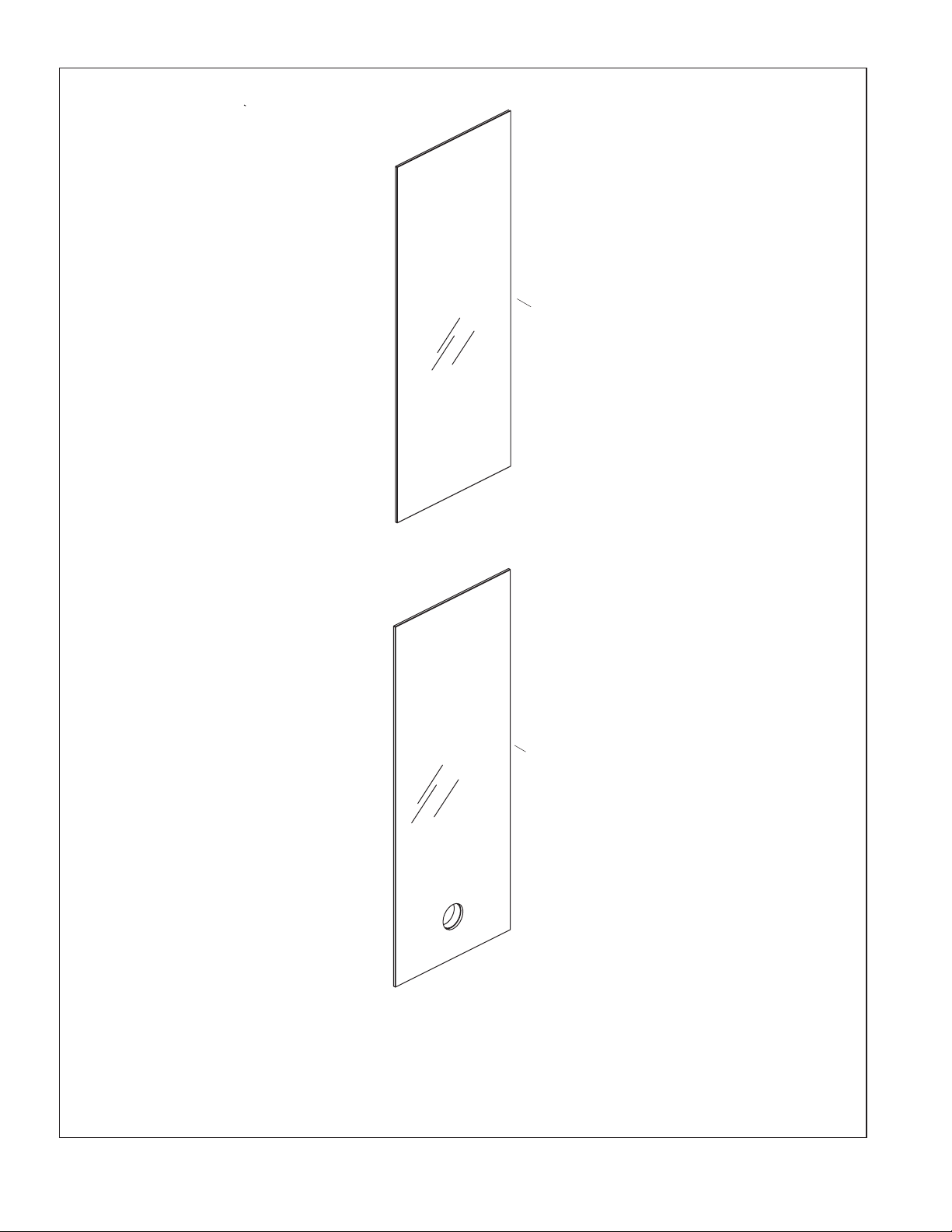

**Finish/color code must be specified when ordering.
1059685**
Mirror
1059688**
Mirror
1059686-5-D 12 Kohler Co.

Guide du propriétaire
Stockage mural
INSTRUCTIONS IMPORTANTES
Lire toutes les instructions avant d’utiliser ou d’installer ce
produit.
Lors de l’utilisation ce produit, des précautions de base devraient toujours être observées, incluant ce
qui suit:
AVERTISSEMENT : Risque d’électrocution. La mise à la terre est requise pour les prises dans le(s)
tiroir(s). Raccorder uniquement à un Disjoncteur de Fuite de Terre (GFCI) de Classe A ou à un
appareil de courant résiduel (RCD) qui protège contre le risque d’électrocution par la mise à la
terre. Utiliser un service de 120 V, 15 A.
AVERTISSEMENT : Risque d’électrocution. Un représentant de service qualifié et un électricien
agréé installent ce produit et le câblage électrique pour ce produit. Une installation incorrecte créera
un risque d’électrocution et pourrait ne pas être conforme aux codes locaux de bâtiment et
électriques.
AVERTISSEMENT : Risque d’électrocution. Couper le courant électrique au niveau du disjoncteur
ou du boîtier à fusibles avant de déplacer, tester, nettoyer ou réparer ce produit. Lorsque
débranchée, l’alimentation électrique ne sera plus alimentée, ce qui éliminera le risque
d’électrocution.
AVERTISSEMENT : Risque d’électrocution. Ne pas brancher un appareil électrique ou
électro-ménager non-recommandé par Kohler Co. dans la prise de terre dans le pannea d’accès.
AVERTISSEMENT : Risque de brûlures, d’incendie, d’électrocution ou de blessures. Ne pas
utiliser ce produit à l’extérieur. Ce produit n’est pas hydro-résistant.
AVERTISSEMENT : Risque d’Incendie. Une lampe T-5 de 21″(53.3 cm) et 13 watts est requise
pour remplacer la lampe du tiroir. Afin d’éviter le risque d’incendie, ne pas utiliser d’autre type de
lampe pour le remplacement.
AVERTISSEMENT : Risque de brûlures, d’incendie, d’électrocution ou de blessures. N’utiliser ce
produit que pour l’usage destiné. Ne pas utiliser des fixations non recommandées par le fabricant.
AVERTISSEMENT : Risque de brûlures, d’incendie, d’électrocution ou de blessures. Ne pas
utiliser les appareils d’entretien personnel à l’extérieur dans des endroits où l’on utilise des produits
aérosols ou bien où de l’oxygène est administré.
AVERTISSEMENT : Risque de brûlures, d’incendie, d’électrocution ou de blessures. Ne jamais
faire tomber ou insérer d’objet quelconque dans les ouvertures.
AVERTISSEMENT : Risque de brûlures, d’incendie, d’électrocution ou de blessures. Une
surveillance attentive est nécessaire lorsque ce produit est à proximité ou utilisé par des enfants ou
des personnes invalides. L’équipement électrique pourrait être dangereux si il est mal utilisé.
ATTENTION : Risque d’endommagement du matériel. Ne pas placer ou utiliser d’équipement
vidéo, tels que postes de télevision ou moniteurs d’ordinateur, sur la surface de produit. La base de
tels équipements crée de la chaleur et peut causer des dommages.
Kohler Co. Français-1 1059686-5-D

INSTRUCTIONS IMPORTANTES (cont.)
ATTENTION : Risque d’endommagement du matériel. Laisser refroidir complètement les appareils
électriques d’entretien personnel avec élémants de chauffage avant de les ranger. La chaleur des ces
appareils peut causer un endommagement.
AVIS : Suivre tous les codes de plomberie, d’électricité et de bâtiment locaux.
AVIS : Pour une connexion permanente du produit, celui-ci doit être connecté à du métal, système de
câblage permanent, ou un conducteur de mise à la terre doit être acheminé avec les conducteurs de circuit
et connecté à un terminal de mise à la terre ou masse sur le produit.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la véritable passion
du design, d’artisanat, d’art et d’innovation représentant la compagnie Kohler. Nous sommes confiants que
sa fiabilité et beauté surpasseront vos exigences les plus élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information la plus récente du produit disponible
au moment de la publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous nous réservons le
droit d’apporter des modifications aux caractéristiques, emballages et disponibilités des produits à tout
moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. Prêter une attention toute
particulière aux instructions d’entretien et de nettoyage.
1059686-5-D Français-2 Kohler Co.

Votre meuble Kohler
Cette gamme est conçue pour être fonctionnelle et attrayante ainsi qu’adaptable à la pièce et à l’espace du
mur. Les composants peuvent adopter des combinaisons multiples pour compléter votre bien être.
•Stockage mural - inclus une surface à miroir, des portes coulissantes, lumières intégrées, et des
étagères pour rangement d’articles de toilettes. Ces unités peuvent être jointes en une combinaison
qui s’adapte le mieux aux besoins. Le stockage mural est disponible avec ou sans ouvertures pour
un robinet d’action-fontaine avec une poignée à levier unique qui projette un filet d’eau dans le
lavabo.
•Appareils sanitaires - sont conçus pour être attachés au mur fini. Les meubles sont disponibles dans
des longueurs de 21″(53,3 cm), 60″(152,4 cm), et 69″(175,3 cm) Les appareils sanitaires sont
fabriqués à base de solides et laques en polyuréthane catalysé. Chaque appareil sanitaire est équipé
de lumière intégrée, tiroir(s), de prise(s) électrique(s) intégrée(s) pour brancher des appareils
d’entretien personnel.
•Lavabos à rebord intégré ou au-dessus du comptoir -les lavabos en marbre ou fonte peuvent être
montés sur des comptoirs.
•Étagère - inclus des ouvertures pour robinet à action fontaine avec poignée à levier unique qui
projète un filet d’eau dans le lavabo. La profondeur généreuse de 8″(20,3 cm) de l’étagère
accommode les objets personnels et un miroir angle-poise, lequel pourrait être fixe ou autoportant
sur l’étagère.
•Miroir Angle-Poise - peut être monté ou autoportant sur le meuble ou l’étagère. Le miroir fournit
un agrandissement de 2X avec une surface réfléchissante pivotante et montant.
•Siège de meuble pivotant - est conçu pour s’assortir au meuble. Le siège de meuble pivotant
fonctionne comme poubelle avec accès latéral et siège amovible. La petite empreinte permet le
stockage sous le meuble.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de votre produit
KOHLER:
Meubles en bois
•Tel que pour toute surface lisse, éviter l’utilisation de nettoyants abrasifs car il rayeraient la surface.
Essuyer régulièrement la surface en bois pour éviter le dépôt de savon et saleté.
Kohler Co. Français-3 1059686-5-D

Entretien et nettoyage (cont.)
•Pour éviter les rayures, utiliser du feutre, cuir, ou liège sous tout article posé sur la surface en bois.
Ne pas exposer le meuble en bois à la lumière du soleil, aux sources de chaleur, ou à l’humidité.
•Épousseter fréquemment avec un chiffon doux dans le sens du grain. Utiliser uniquement des
produits spécifiquement conçus pour l’entretien du bois. Éviter d’utiliser des cires à base d’huile, ou
produits contenant de la silicone. Éliminer immédiatement les taches avec un chiffon doux et
humide.
•Tous les six mois, retirer le dépôt de saleté en frottant avec un chiffon humidifié d’une solution
50/50 d’eau chaude et de détergent sans ammoniaque. Bien essuyer avec un chiffon humidifié d’eau
chaude, et puis sécher.
•Considérer les nettoyants suivants pour l’entretien du meuble en bois: Nettoyant pour bois et agent
polissant Orange GloTM, et nettoyant et agent préservant pour bois Scott’s Liquid GoldTM.
Surfaces en verre et miroir
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour nettoyer. Ne pas
utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit adéquat à utiliser sur
le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant de l’appliquer sur
la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel que
brosse ou éponges à récurer pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter www.kohler.com/clean. Pour
commander des informations d’entretien et de nettoyage, composer le 1-800-456-4537.
1059686-5-D Français-4 Kohler Co.

Remplacement de lumière
AVERTISSEMENT : Risque d’électrocution. Couper le courant électrique au niveau du disjoncteur
ou du boîtier à fusibles avant de remplacer les lumières sur ce produit. Lorsque débranchés, les
composants électriques ne seront plus alimentés, ce qui éliminera le risque d’électrocution.
ATTENTION : Risque de blessure corporelle ou d’endommagement du produit. Utiliser de la
précaution pour éviter un endommagement du miroir en performant ces étapes.
Remplacement de lumière du tiroir
Couper l’électricité au niveau du disjoncteur ou du boîtier à fusibles.
Ouvrir le tiroir puis retirer le couvercle de lumière. Mettre le couvercle de côté.
Retirer la lampe existante du ballast.
AVERTISSEMENT : Risque d’Incendie. Une lampe T-5 de 21″(53.3 cm) et 13 watts est requise
pour remplacer la lampe du tiroir. Afin d’éviter le risque d’incendie, ne pas utiliser d’autre type de
lampe pour le remplacement.
Installer une nouvelle lampe T-5 de 21″(53.3 cm) et 13 watts dans le ballast.
Réinstaller le couvercle de lumière puis fermer le tiroir.
Répéter cette procédure pour l’autre lampe.
Rallumer l’électricité au niveau du disjoncteur ou du boîtier à fusibles.
Remplacement de la LED
Couper l’électricité au niveau du disjoncteur ou du boîtier à fusibles.
Tourner la LED existante vers la gauche pour la retirer de l’écrou.
AVERTISSEMENT : Risque d’Incendie. N’utiliser que des LED de 5 watts.
Insérer la nouvelle LED dans l’écrou puis la tourner vers la droite pour la sécuriser en place.
Répéter cette procédure pour l’autre LED.
Rallumer l’électricité au niveau du disjoncteur ou du boîtier à fusibles.
Écrou
Ballast
Couvercle de lumière
Lampe
Vue du dessous
LED
Kohler Co. Français-5 1059686-5-D

Accéder au robinet – Modèle K-2432 uniquement
AVERTISSEMENT : Risque d’électrocution. Couper l’électricité au niveau du disjoncteur ou du
boîtier à fusibles avant d’accéder au robinet. Lorsque débranchée, l’alimentation électrique ne sera
plus alimentée, ce qui éliminera le risque d’électrocution.
AVERTISSEMENT : Risque d’électrocution. Ne pas brancher d’appareil électrique dans la prise de
terre à l’intérieur du panneau d’accès. Cette prise de terre n’est pas conçue pour ce type
d’application.
ATTENTION : Risque de blessure corporelle ou d’endommagement du produit. Utiliser de la
précaution pour éviter un endommagement du miroir en performant ces étapes.
AVIS : Ouvrir le panneau d’accès pour la maintenance du robinet uniquement.
Ouvrir le panneau d’accès
Couper l’électricité au niveau du disjoncteur ou du boîtier à fusibles.
Fermer le drain du lavabo. Ceci préviendra les vis de verrouillage de tomber dans le drain durant le
processus de démontage.
Retirer les deux vis de verrouillage de la base du stockage mural. Mettre les vis de verrouillage de
côté.
Ouvrir le panneau d’accès central, en utilisant la tige à l’intérieur du meuble pour maintenir le
panneau d’accès ouvert.
Procéder à la maintenance du robinet à ce moment. Se référer au guide d’installation emballé avec le
robinet pour de bonnes instructions de maintenance.
Fermer le panneau d’accès
Désengager la tige du panneau d’accès.
Fermer le panneau d’accès central, s’assurant que toutes les lignes utilitaires sont groupées dans la
cavité utilitaire sans être pliées ou pincées.
Réinstaller les deux vis de verrouillage.
Ouvrir le drain du lavabo.
Panneau
d'accès
Tige
d'appui
Vis de
verrouillage
1059686-5-D Français-6 Kohler Co.

Accéder au robinet – Modèle K-2432 uniquement (cont.)
Rallumer l’électricité au niveau du disjoncteur ou du boîtier à fusibles.
Garantie limitée d’un an
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de fabrication pour un an, à
partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage approprié et ceci après
toute inspection faite par Kohler Co. de tous défauts dûs à une utilisation normale et ceci pendant un (1) an
à partir de la date d’installation. Kohler Co. n’est pas responsable des coûts de démontage ou d’installation.
L’utilisation de nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre
de rénovation, revendeur par internet ou par écrit à Kohler Co. à l’attention de: Département du service
clientèle, 444 Highland Drive, Kohler, Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310 depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et d’aptitude à un emploi particulier, se
limitent expressément à la durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent toutes
responsabilités contre tous dommages occasionnés, imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée de la garantie, ou l’exclusion ou la
limitation spéciale, de dommages occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou exclusions
pourraient ne pas s’appliquer dans votre cas. Cette garantie vous donne des droits légaux spécifiques. Vous
pouvez également avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Procédures de dépannage
Ce guide de dépannage est seulement destiné à une aide générale. Pour une réparation sous garantie,
contacter le vendeur ou distributeur.
Symptômes Cause probable Action recommandée
1. Toutes les lumières
ne fonctionnent
pas.
A.Pas de courant émis de la prise. A.Brancher le cordon dans la prise de
110 V AC.
B.Pas de courant émis de la prise. B.Vérifier que la prise soit de 110 V
AC.
C.Les câbles ne sont pas
correctement branchés. C.Accéder au câblage pour vérifier qu’il soit correct.
D.Le disjoncteur a été déclenché. D.Réinitialiser le disjoncteur.
2. Les deux LED ne
s’allument pas. A.Le module interrupteur capacitaire n’est pas alimenté. A.S’assurer que le module interrupteur capacitaire est alimenté.
B.La plaque d’interrupteur
capacitaire est déconnectée. B.S’assurer que le terminal est connecté à la plaque de l’interrupteur
capacitaire.
C.Le module de l’interrupteur
capacitaire ne fonctionne pas. C.Remplacer le module de l’interrupteur capacitaire.
3. Une LED ne
s’allume pas. A.la LED est déconnectée. A.S’assurer que la LED est branchée.
B.La LED ne fonctionne pas. B.Remplacer la LED.
C.Le module de l’interrupteur
capacitaire ne fonctionne pas. C.Remplacer le module de l’interrupteur capacitaire.
4. L’éclairage de
fonction ne s’active
pas.
A.Pas de courant émis de la prise. A. Brancher le cordon dans la prise
de 110 V AC.
B.La lampe est grillée. B.Remplacer avec des lampes T5 de
21″(53,3 cm) et 13 watts.
Kohler Co. Français-7 1059686-5-D

Procédures de dépannage (cont.)
Symptômes Cause probable Action recommandée
C.Le câble est déconnecté. C.Vérifier que le câble à la base est
branché.
D.Les câbles ne sont pas correctement
branchés. D.Accéder au câblage pour vérifier qu’il soit correct.
E.Le lampe ne fonctionne pas. E.Remplacer avec des lampes T5 de 21″
(53,3 cm) et 13 watts.
5. Pas d’alimentation
à la prise. A.Les câbles ne sont pas correctement branchés. A.Accéder au câblage pour vérifier qu’il soit correct.
1059686-5-D Français-8 Kohler Co.
