Kohler K-2684 Assembly instructions

Installation and Care Guide
Tall Storage Case
Français, page ″Français-1″
Español, página ″Español-1″
K-2684
1207228-2-A

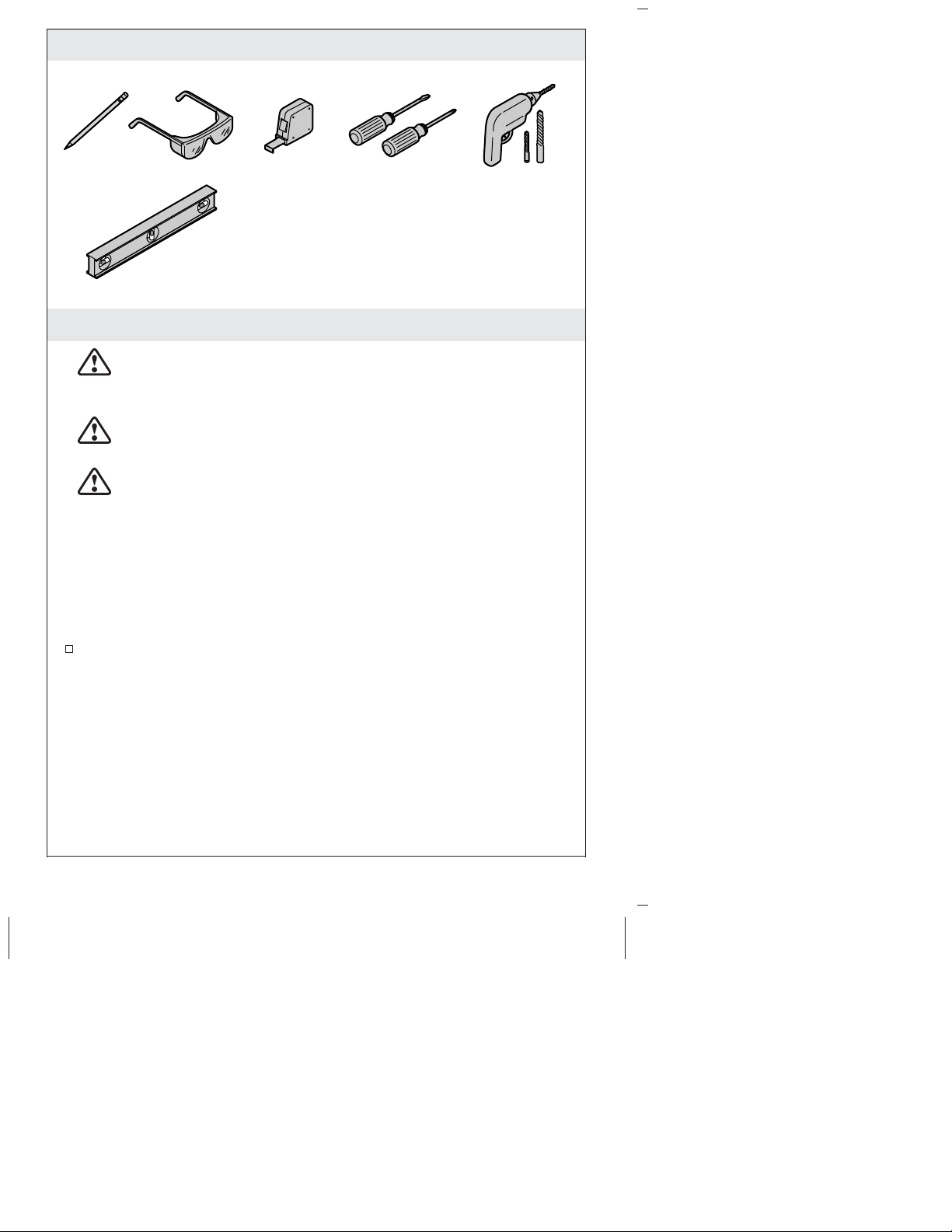

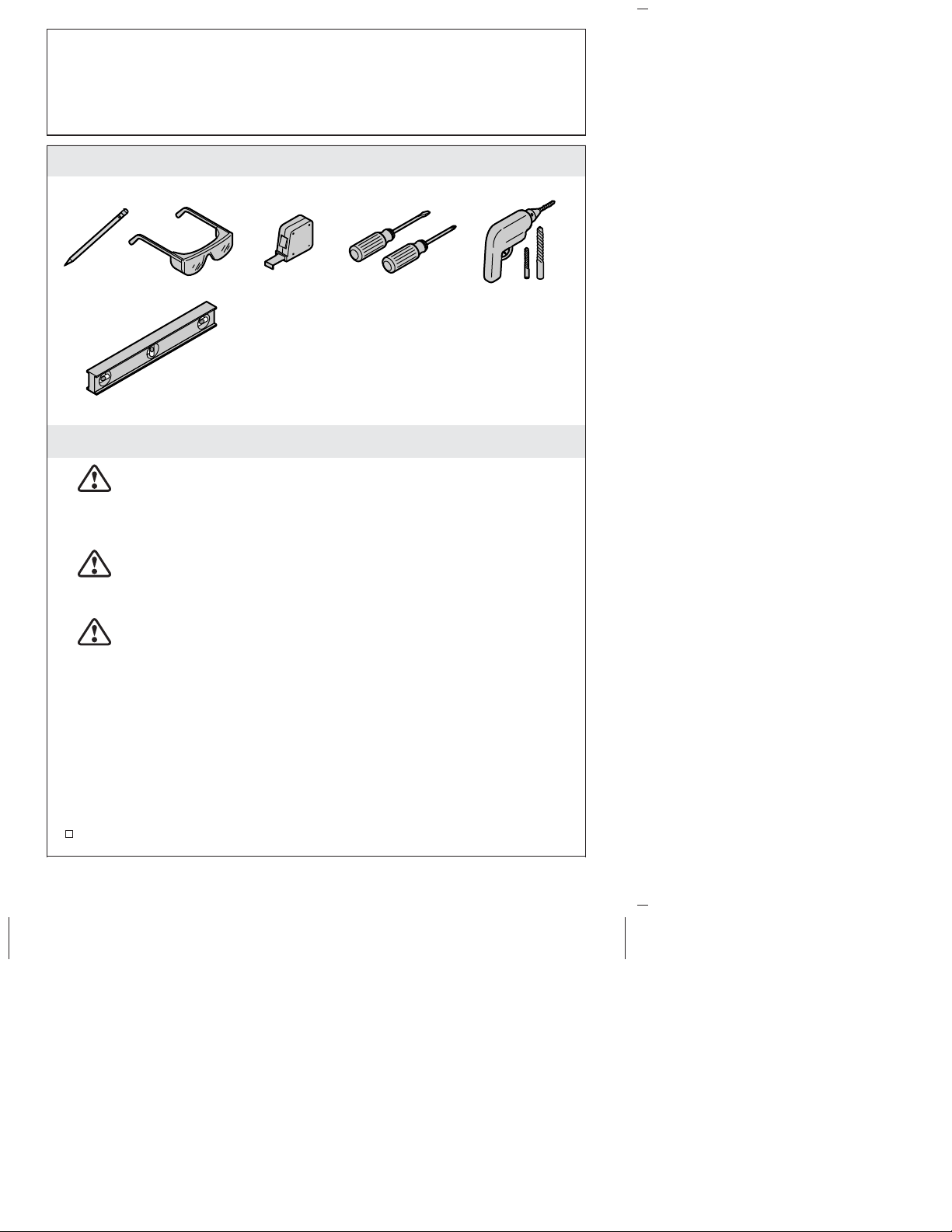

Tools
Important Information
CAUTION: Risk of property damage. Use care when
moving the cabinet to avoid impacting, sliding, or
side-loading the legs.
CAUTION: Risk of property damage. The cabinet must be
secured to the wall to reduce the risk of tipping.
CAUTION: Risk of property damage. Select 250 lb (113.4
kg) load bearing 5/16″lag bolts with a length to clear
obstacles in the wall and 5/16″washers. Calculate proper lag
bolt length by adding the following: 1-1/2″(38 mm) backing
material + wallboard thickness + back rail thickness.
NOTICE: If there is no stud or backing present to secure the cabinet
to the wall, use 75 lb (34 kg) load bearing wall anchors. Drill the
anchor holes according to the anchor manufacturer’s
recommendation.
Observe all local building codes.
Plus:
• 2x6s
• 5/16" Lag Bolts and Washers
[Min 250 lb (113.4 kg) Load Bearing]
• Socket Wrenches
• Siliconized Acrylic Caulk
1207228-2-A 2 Kohler Co.

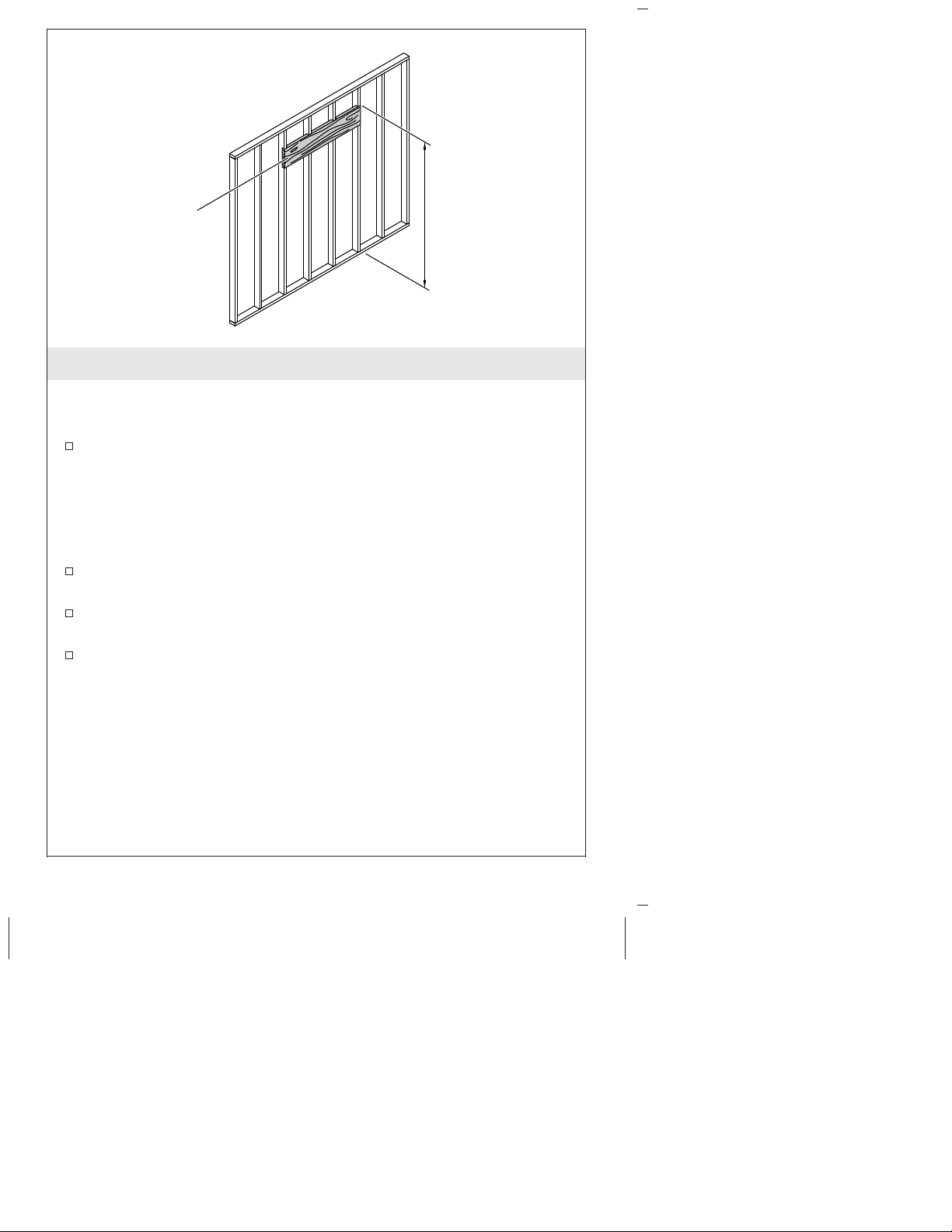

1. Prepare the Site
NOTICE: To properly secure the cabinet, the top of the 2x6 backing
material must be 71″(1803 mm) from the finished floor.
Measure and mark 71″(1803 mm) up from the finished floor. This
will be the height from the finished floor to the top of the 2x6
backing material.
NOTICE: Extend the backing material beyond the width of the
cabinet to the nearest stud to ensure proper support for the cabinet.
Front-notch the studs 1-1/2″(38 mm) to ensure the 2x6 backing
material is flush against the studs.
Secure the 2x6 backing material to the studs with framing nails.
Complete the finished wall. Make sure the finished wall is
straight and plumb, and the floor is flat and perpendicular to the
finished wall.
71"
(1803 mm)
2x6 Backing
Material
Kohler Co. 3 1207228-2-A

2. Install the Legs
NOTE: To protect the finished surface of the cabinet, perform
assembly tasks on a flat, padded work surface.
Remove the Door
Lay the cabinet on a flat, padded surface with the door facing up.
Remove the door to ease the installation process. Refer to the
″Door Adjustments″section of this guide.
Attach the Legs
Position the leg assemblies as shown; verify the clips are facing
each other.
Secure each leg post using two #8 x 2″panhead screws, lock
washers, and flat washers.
Install the Cross Rail
Position the cross rail above the clips between the right and left
leg assemblies (as shown).
Evenly press down on the cross rail until the clips are fully
engaged. You may need to apply slight pressure on each end
until it clicks in place.
Screw
Front
Leg
Rear
Leg
Clip
Cross Rail
Lock
Washer Washer
Clip
1207228-2-A 4 Kohler Co.

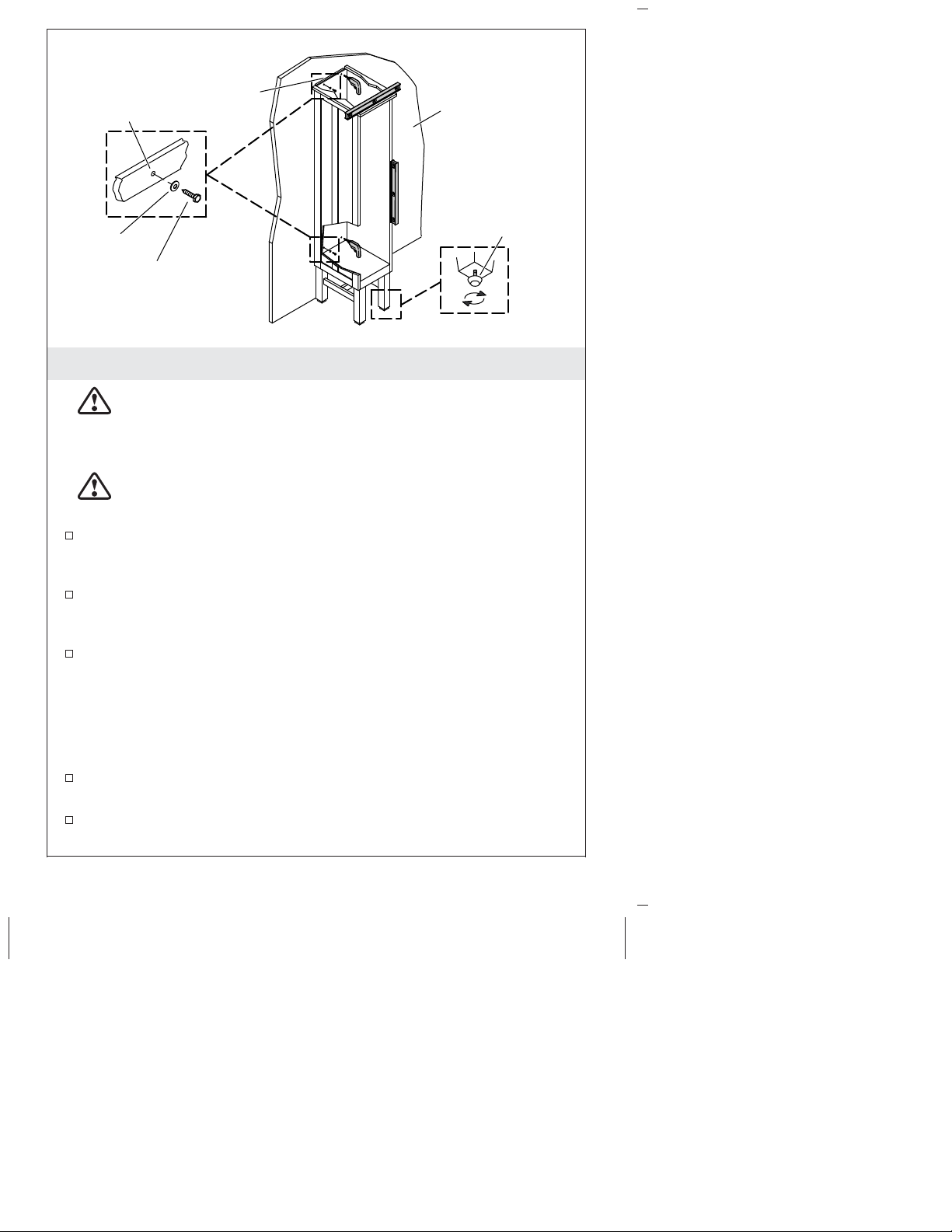

3. Secure the Cabinet
CAUTION: Risk of property damage. Use care when
moving the cabinet to avoid impacting, sliding, or
side-loading the legs.
CAUTION: Risk of property damage. The cabinet must be
secured to the wall to reduce the risk of tipping.
With assistance, lift and place the cabinet in the desired location
against the finished wall. Do not slide or side-load the legs.
Verify the cabinet is level and the back rails are plumb against the
wall. If necessary, turn the leveler(s) to adjust the unit.
Verify there is proper clearance around the cabinet for the door to
open fully.
IMPORTANT! If there is no stud present to secure the cabinet to
the wall, use 75 lb (34 kg) load bearing wall anchors. Drill the
anchor holes according to the anchor manufacturer’s
recommendation.
Using a 1/4″drill bit, drill two pilot holes through each side of
the back rails and into the finished wall.
Secure the backside of the cabinet to the wall using four lag bolts
and washers.
Pilot Hole Finished Wall
Leveler
Washer
Lag Bolt
Back Rail
Kohler Co. 5 1207228-2-A

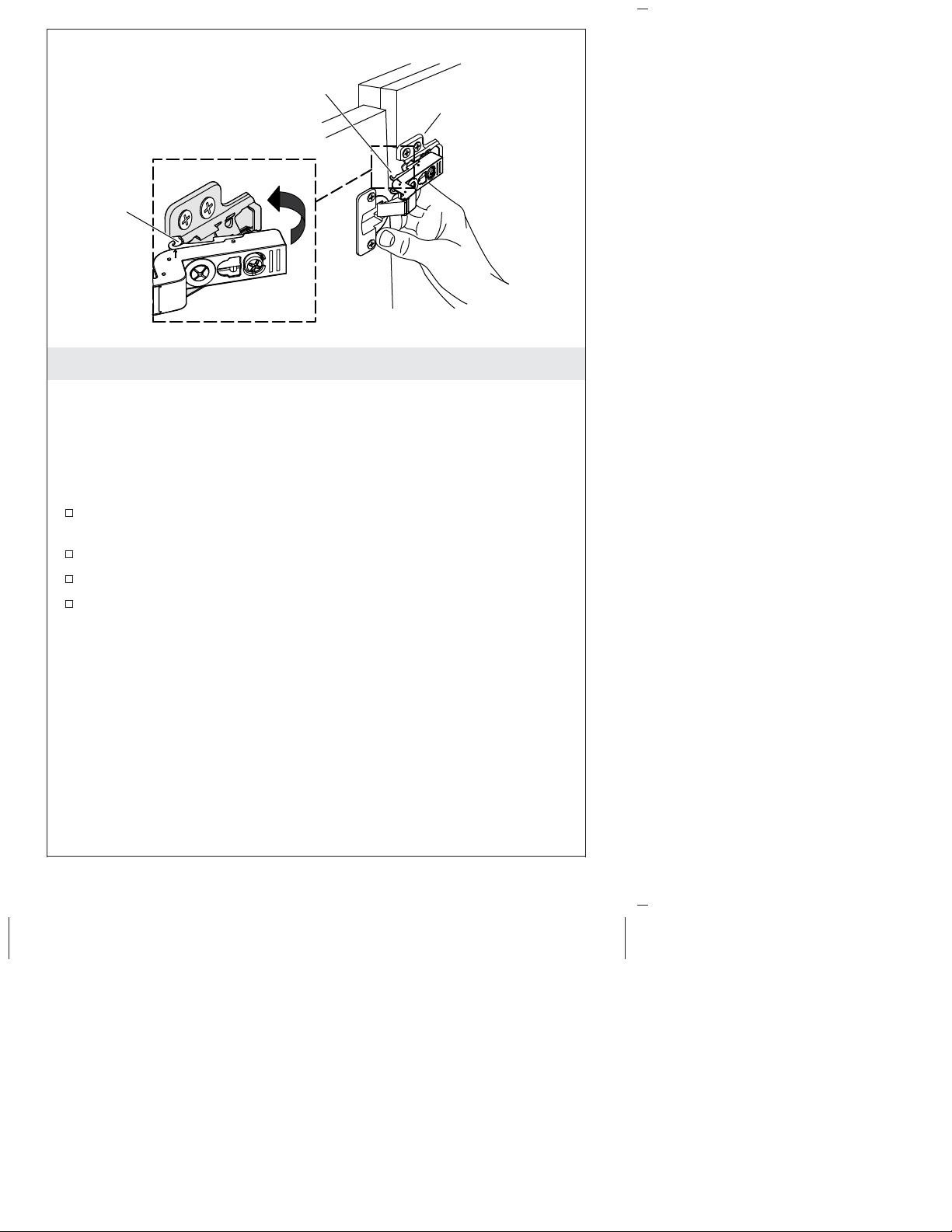

4. Install the Door
NOTE: To ease installation, get assistance supporting the door.
NOTE: The cabinet comes with hinges installed on the inside left.
To reverse door swing, use the included template (1181756-7) to
mount brackets to the opposite side of the cabinet.
Align the hinge hooks with the cup of the top bracket.
Slide the hinge onto the top bracket.
Clip the hinge onto the bracket to secure.
Repeat for the lower hinge.
Hook
Bracket
Cup
1207228-2-A 6 Kohler Co.

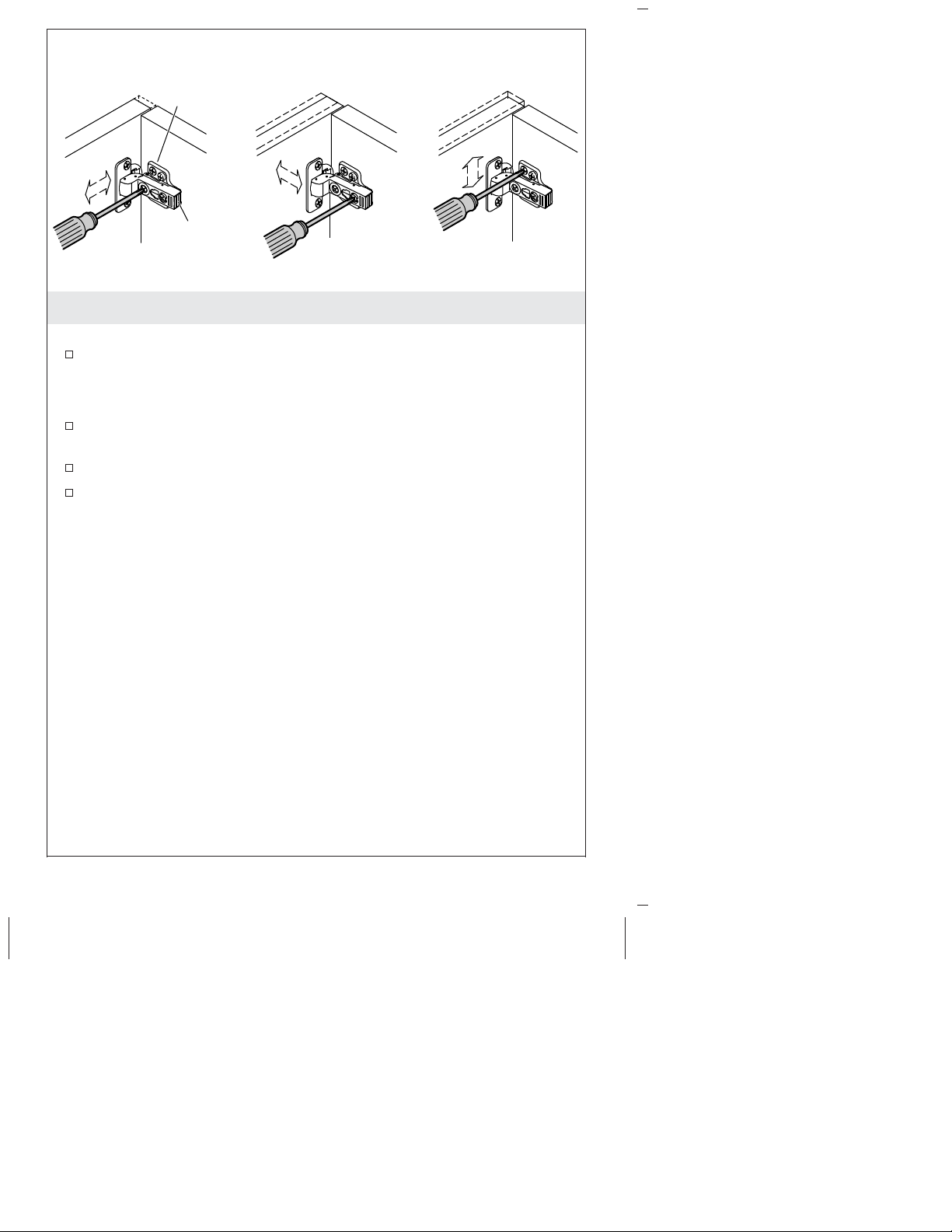

5. Door Adjustments
Adjustment
Refer to the illustration and note the screwdriver location for the
desired adjustment.
Removal
Apply a small amount of leverage to the door with one hand to
keep the door in the full open position.
Press the clip to release the hinge from its bracket.
Move the door forward to slide the hinges off the brackets.
Adjustments
Side
Depth
Height
Bracket
Clip
Kohler Co. 7 1207228-2-A

6. Complete the Installation
Install the Door Knob
From the back side of the door, insert the screw through the
predrilled hole.
Thread the knob onto the screw. Tighten securely.
Install the Shelves
Determine desired location of the two shelves inside the cabinet.
For each shelf, place four shelf pins into the side holes in the
cabinet.
Tilt the shelf sideways and place inside the cabinet above the four
shelf pins.
Rotate the shelf down to rest on the four pins.
Repeat for the second shelf.
Install the Robe Hook
Place the robe hook in the desired location on the outside of the
cabinet, then mark the hole locations on the cabinet.
Drill 1/8″pilot holes at the marked locations.
Secure the hook to the cabinet using two screws provided.
Pin
Shelf
Knob
Screw
Robe Hook
Screws
Pilot Holes
1207228-2-A 8 Kohler Co.

Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
Wood Surfaces
•As with any smooth surface, avoid using abrasive cleaners as
they will scratch the surface. Wipe the wood surface regularly to
prevent buildup of soap and scum.
•To protect against scratches, use felt, leather, or cork under all
items placed on the wood surface. To conceal scratches, a
touch-up marker is available for order. Contact a Kohler
distributor or call 1-800-4-KOHLER for ordering information.
•Do not expose wood furniture to direct sunlight, drying heat
sources, or dampness.
•Dust frequently with a soft cloth in the direction of the grain. Use
only products specifically made for cleaning wood. Avoid using
oily polishes or waxes, or products containing silicone. Blot spills
immediately with a soft, damp cloth.
•Every six months, remove soil buildup by rubbing with a soft
cloth dampened in a 50/50 solution of warm water and an
ammonia-free detergent. Wipe clean with a cloth dampened in
warm water, then wipe dry.
Glass and Mirrored Surfaces
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
Kohler Co. 9 1207228-2-A

Care and Cleaning (cont.)
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-800-456-4537 from within Mexico,
or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE
DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
1207228-2-A 10 Kohler Co.

Guide d’installation et d’entretien
Casier de rangement de taille élancée
Outils
Informations importantes
ATTENTION: Risque de dommages matériels. Procéder
avec précaution lors du déplacement de l’armoire afin
d’éviter d’avoir un impact sur les pieds, ou de faire glisser ou
de charger ceux-ci sur le côté.
ATTENTION: Risque de dommages matériels. L’armoire
doit être sécurisée sur le mur pour réduire le risque de
basculement.
ATTENTION: Risque de dommages matériels. Choisir des
tire-fonds de 5/16″porteurs de 250 lb (113,4 kg) avec une
longueur adéquate pour dégager les obstacles dans le mur,
ainsi que des rondelles de 5/16″. Calculer une longueur de
tire-fonds adéquate en ajoutant les valeurs suivantes:
matériau de renfort de 1-1/2″(38 mm) + épaisseur de
panneau mural + épaisseur de rail arrière.
AVIS: si aucun poteau ou renfort n’est présent pour sécuriser
l’armoire sur le mur, utiliser des chevilles d’ancrage porteuses de 75
lb (34 kg). Percer les trous des chevilles d’ancrage selon les
recommandations du fabricant des chevilles.
Respecter tous les codes de construction locaux.
Plus:
• Lambourde de 2x6
• Tire-fonds de 5/16" et rondelles
[capacité de charge min 250 lb (113,4 kg)]
• Clés à douilles
• Mastic à l'acrylique siliconée
Kohler Co. Français-1 1207228-2-A

1. Préparer le site
AVIS: Pour sécuriser l’armoire en place de manière adéquate, le
dessus du matériau de renfort 2x6 requis doit se trouver à 71″(1803
mm) du plancher fini.
Mesurer et marquer 71″(1803 mm) vers le haut à partir du
plancher fini. Ceci sera la hauteur entre le plancher fini et le
dessus du matériau de renfort 2x6.
AVIS: Étendre le matériau de renfort au-delà de la largeur de
l’armoire jusqu’au montant le plus proche afin d’assurer un support
adéquat de celle-ci.
Encocher les montants à l’avant de 1-1/2″(38 mm) afin d’assurer
que le matériau de renfort 2x6 soit à ras des montants.
Sécuriser le matériau de renfort 2x6 aux montants avec des clous
de cadrage.
Terminer la finition murale. S’assurer que la finition murale est
droite et d’aplomb, et que le sol est plat et perpendiculaire à la
finition murale.
71"
(1803 mm)
Matériau de
renfort 2x6
1207228-2-A Français-2 Kohler Co.

2. Installer les pieds
REMARQUE: Pour protéger la surface finie de l’armoire, exécuter
les tâches d’assemblage sur une surface de travail plate et
rembourrée.
Retirer la porte
Placer l’armoire sur une surface plate et rembourrée avec la porte
tournée vers le haut.
Retirer la porte pour faciliter la procédure d’installation. Se
reporter à la section ″Ajustements de la porte″de ce guide.
Attacher les pieds
Positionner les ensembles de pieds comme sur l’illustration;
vérifier que les clips sont tournés vers l’un l’autre.
Sécuriser chaque montant de pied en utilisant deux vis à tête
cylindrique bombée #8 x 2″, ainsi que des rondelles de blocage et
des rondelles plates.
Installer le rail transversal
Positionner le rail transversal au-dessus des clips, entre les
ensembles de pieds avant et arrière (comme sur l’illustration).
Appuyer sur le rail transversal de manière uniforme jusqu’à ce
que les clips soient entièrement engagés. Il sera peut-être
nécessaire d’appliquer une légère pression sur chaque extrémité,
jusqu’à ce qu’il s’enclenche en place.
Vis
Pied
avant
Pied
arrière
Rail
transversal
Contre-écrou Rondelle Clip
Clip
Kohler Co. Français-3 1207228-2-A

3. Sécuriser l’armoire
ATTENTION: Risque de dommages matériels. Procéder
avec précaution lors du déplacement de l’armoire afin
d’éviter d’avoir un impact sur les pieds, ou de faire glisser ou
de charger ceux-ci sur le côté.
ATTENTION: Risque de dommages matériels. L’armoire
doit être sécurisée sur le mur pour réduire le risque de
basculement.
Avec de l’assistance, lever et placer l’armoire dans l’emplacement
prévu contre la finition murale. Ne pas faire glisser les pieds et
ne pas les charger sur le côté.
Vérifier que l’armoire est de niveau et que les rails arrière sont
d’aplomb contre le mur. Si nécessaire, tourner le(s) vérin(s) de
calage pour ajuster l’ensemble.
Vérifier que le dégagement autour de l’armoire et la porte est
adéquat pour pouvoir ouvrir celle-ci complètement.
IMPORTANT! Si aucun poteau n’est présent pour sécuriser
l’armoire sur le mur, utiliser des chevilles d’ancrage porteuses de 75
lb (34 kg). Percer les trous des chevilles d’ancrage selon les
recommandations du fabricant des chevilles.
Utiliser un foret de 1/4″pour percer deux trous pilotes à travers
chaque côté des rails arrière et dans la finition murale.
Sécuriser l’arrière de l’armoire sur le mur en utilisant quatre
tire-fonds et des rondelles.
Trous-
pilotes Mur Fini
Levier
Rondelle
Tire-fond
Rail arrière
1207228-2-A Français-4 Kohler Co.

4. Installer la porte
REMARQUE: Pour faciliter l’installation, demander de l’aide pour
supporter la porte.
REMARQUE: L’armoire est fournie avec les charnières installées
sur le côté gauche intérieur. Pour inverser l’ouverture de porte,
utiliser le modèle fourni (1181756-7) pour monter les supports sur le
côté opposé de l’armoire.
Aligner les crochets de la charnière avec la coupelle du support
supérieur.
Faire glisser la charnière sur le support supérieur.
Attacher la charnière sur le support pour la sécuriser.
Répéter la procédure pour la charnière inférieure.
Crochet
Support
Récipient
Kohler Co. Français-5 1207228-2-A

5. Ajustements de la porte
Ajustement
Se référer à l’illustration et noter l’emplacement du tournevis
pour le réglage souhaité.
Démontage
Appliquer une petite quantité de levier à la porte avec une main
pour garder la porte en position complètement ouverte.
Appuyer sur le clip pour dégager la charnière de son support.
Déplacer la porte vers l’avant pour faire glisser les charnières
hors des supports.
Ajustements
Côté
Profondeur
Hauteur
Support
Clip
1207228-2-A Français-6 Kohler Co.

6. Terminer l’installation
Installer le bouton de porte
Insérer la vis à travers le trou percé au préalable, à partir de
l’arrière de la porte.
Enfiler le bouton sur la vis. Bien serrer.
Installer les étagères
Déterminer l’emplacement souhaité des deux étagères à l’intérieur
de l’armoire.
Pour chaque étagère, placer quatre supports de tablettes dans les
trous latéraux de l’armoire.
Incliner l’étagère sur le côté et la placer dans l’intérieur de
l’armoire au-dessus des quatre supports de tablette.
Tourner l’étagère vers le bas pour la reposer sur les quatre
supports.
Répéter cette procédure pour la deuxième étagère.
Installer le crochet à vêtements
Placer le crochet à vêtements dans l’emplacement souhaité sur
l’extérieur de l’armoire, puis marquer les emplacements des trous
sur l’armoire.
Percer des avant-trous de 1/8″aux emplacements marqués.
Sécuriser le crochet sur l’armoire en utilisant les deux vis
fournies.
Tige
Étagère
Poignée
Vis
Crochet
à vêtements
Vis
Trous-pilotes
Kohler Co. Français-7 1207228-2-A

Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en
considération lors de l’entretien de votre produit KOHLER:
Surfaces en bois
•Tel que pour toute surface lisse, éviter l’utilisation de nettoyants
abrasifs car ils pourraient rayer la surface. Essuyer régulièrement
la surface en bois pour éviter le dépôt de savon et de mousse.
•Pour éviter les rayures, utiliser du feutre, du cuir, ou du liège
sous tout article posé sur la surface en bois. Un marqueur de
retouches peut être commandé pour cacher les rayures. Contacter
un distributeur Kohler ou appeler 1-800-4-KOHLER pour obtenir
des renseignements sur les commandes.
•Ne pas exposer le meuble en bois à la lumière directe du soleil,
aux sources de chaleur de séchage, ou à l’humidité.
•Épousseter fréquemment avec un chiffon doux dans le sens du
grain. Utiliser uniquement des produits spécifiquement conçus
pour le nettoyage du bois. Éviter d’utiliser des cires ou des
produits à polir à base d’huile, ou des produits contenant de la
silicone. Absorber immédiatement les taches avec un chiffon doux
et humide.
•Tous les six mois, retirer l’accumulation de saleté en frottant avec
un chiffon doux humidifié dans une solution 50/50 d’eau chaude
et de détergent sans ammoniaque. Bien essuyer avec un chiffon
humidifié dans de l’eau chaude, puis sécher.
Surfaces en verre et à miroir
•Utiliser un détergent doux comme du liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
qui pourraient rayer ou ternir la surface.
•Lire l’étiquette du produit de nettoyage avec le plus grand soin
pour assurer que celui-ci peut être utilisé sans danger sur le
matériau.
•Toujours tester la solution de nettoyage sur une surface non
visible avant de l’appliquer sur l’ensemble de la surface.
•Ne pas laisser les nettoyants reposer ou tremper sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
1207228-2-A Français-8 Kohler Co.

Entretien et nettoyage (cont.)
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel qu’une brosse ou une éponge à
récurer pour nettoyer les surfaces.
Pour obtenir des informations détaillées sur le nettoyage et les produits
à considérer, consulter le site www.kohler.com/clean. Pour commander
des informations sur l’entretien & le nettoyage, appeler le
1-800-456-4537.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout vice de
matériau et de fabrication pendant un an à partir de la date de
l’installation.
Si un vice est découvert au cours d’une utilisation normale, Kohler Co.
choisira, à sa discrétion, la réparation, le remplacement ou la
rectification appropriée après inspection desdits vices par Kohler Co.
pendant un (1) an à partir de la date d’installation. Kohler Co. n’est
pas responsable des frais d’enlèvement ou d’installation. L’utilisation
de nettoyants à l’intérieur du réservoir annule la garantie.
Pour obtenir le service de garantie, contacter Kohler Co., par
l’intermédiaire du vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l’adresse suivante Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, ou appeler le 1-800-4-KOHLER (1-800-456-4537) à partir
des É.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou
consulter le site www.kohler.com aux É.-U., www.ca.kohler.com à
partir du Canada, ou www.mx.kohler.com au Mexique.
LES GARANTIES TACITES, Y COMPRIS CELLES DE
COMMERCIALITÉ ET D’ADAPTATION À UN USAGE
PARTICULIER, SONT EXPRESSÉMENT LIMITÉE À LA DURÉE DE
LA PRÉSENTE GARANTIE. KOHLER CO. ET/OU LE REVENDEUR
DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, ACCESSOIRES OU INDIRECTS.
Certains états et provinces ne permettent pas de limite sur la durée de
la garantie tacite, ni l’exclusion ou la limite des dommages particuliers,
accessoires ou indirects, et, par conséquent, lesdites limites et
exclusions peuvent ne pas s’appliquer à votre cas. Cette garantie vous
donne des droits juridiques particuliers. Vous pouvez également avoir
d’autres droits qui varient d’un état ou d’une province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. Français-9 1207228-2-A

Guía de instalación y cuidado
Armario alto
Herramientas
Información importante
PRECAUCIÓN: Riesgo de daños a la propiedad. Tenga
cuidado al mover el gabinete a fin de evitar impactar, deslizar
o cargar lateralmente las patas.
PRECAUCIÓN: Riesgo de daños a la propiedad. El gabinete
se tiene que fijar a la pared para reducir el riesgo de que se
ladee.
PRECAUCIÓN: Riesgo de daños a la propiedad. Seleccione
pernos de fijación de 5/16″que soporten una carga de 250 lbs
(113,4 kg) cuya longitud no interfiera con los obstáculos de la
pared yarandelas de 5/16″. Calcule la longitud correcta de
los pernos de fijación sumando lo siguiente: Material de
refuerzo de 1-1/2″(38 mm) + espesor del panel de pared +
espesor del riel posterior.
AVISO: Si no hay poste de madera o refuerzo presente para fijar el
gabinete a la pared, utilice anclajes de pared que soporten una carga
de 75 lb (34 kg). Taladre los orificios para el anclaje según las
instrucciones del fabricante del anclaje.
Cumpla con todos los códigos locales de construcción.
Más:
• Postes de madera de 2x6
• Pernos de fijación de 5/16" y arandelas
[para carga mín de 250 lb (113,4 kg)]
• Llaves de dados
• Sellador acrílico siliconado
Kohler Co. Español-1 1207228-2-A
