Kohler K-10217 Assembly instructions

Homeowners Guide
Single-Control Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-10217
1103748-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately
after applying cleaner. Rinse and dry any overspray that lands on
nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry
any water from the surface after each use.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
1103748-5-A 2 Kohler Co.

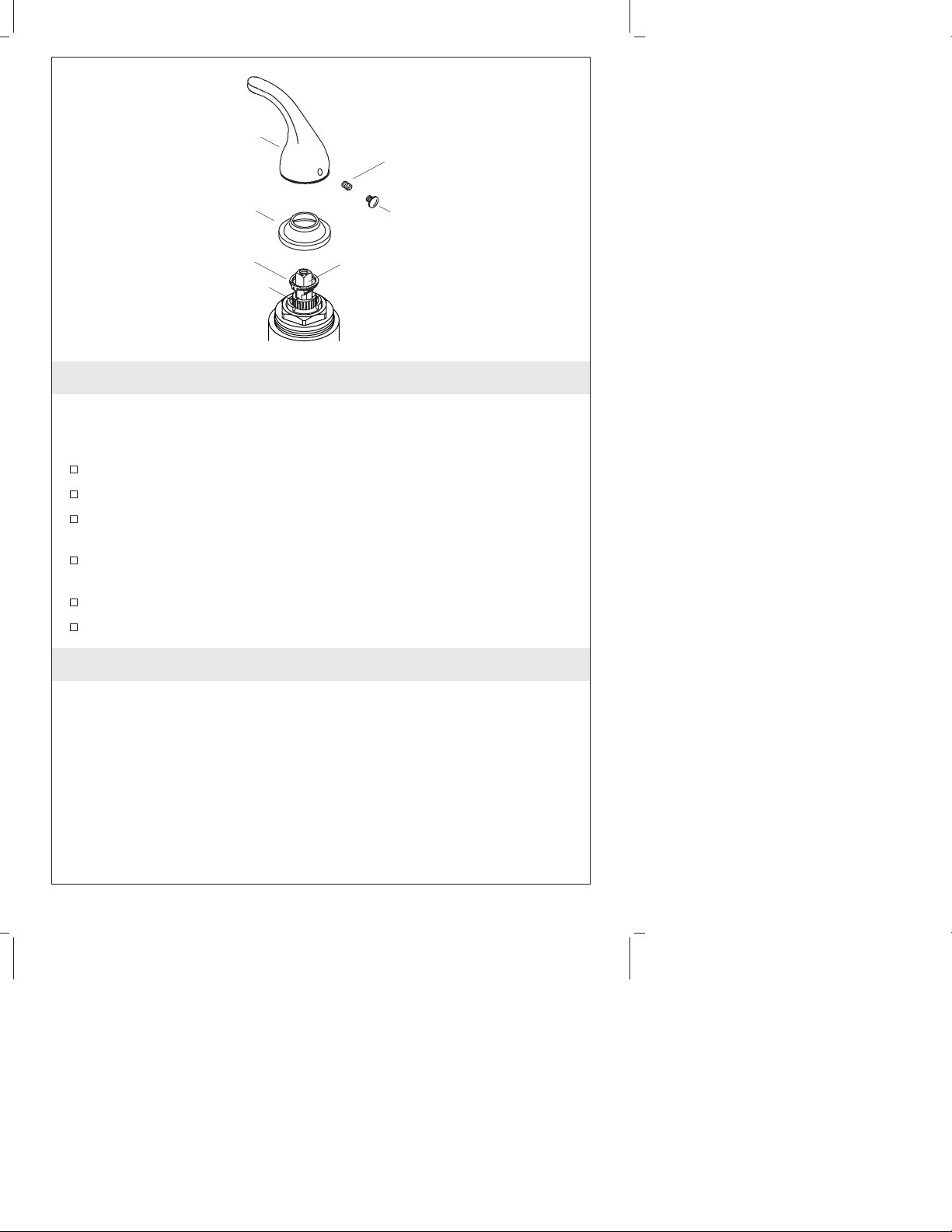

Optional Temperature Limiting Adjustment
If desired, use the following procedure to adjust the maximum water
temperature setting:
Remove the plug button.
Loosen the setscrew and remove the handle and bonnet.
Position the indexer to stop the valve stem at the desired
maximum temperature.
Turn the water on and rotate the valve stem to full hot to confirm
the setting.
Reinstall the bonnet and handle.
Tighten the setscrew, then reinstall the plug button.
Lifetime Limited Warranty
Kohler Co. warrants its faucets manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his/her home. *If the faucet should
leak or drip during normal use, Kohler will, free of charge, mail to the
purchaser the cartridge necessary to put the faucet in good working
condition.
Kohler also warrants all other aspects of the faucet, except gold finish,
to be free of defects in material and workmanship during normal
residential use for as long as the original consumer purchaser owns
his/her own home. If a defect is found in normal residential use,
Bonnet
Handle
Indexer
Splines
Valve Stem
Setscrew
Plug
Button
Kohler Co. 3 1103748-5-A

Lifetime Limited Warranty (cont.)
Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused
by accident, misuse, or abuse is not covered by this warranty. Proof of
purchase (original sales receipt) must be provided to Kohler with all
warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other consequential costs. In no event shall the liability
of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free
from defects in material and workmanship for one (1) year from the
date the product is installed, with all other terms of this warranty
applying except duration.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide
all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express
or implied, including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
Seller disclaims any liability for special, incidental or consequential
damages. Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you.
This warranty gives the consumer specific legal rights. You may also
have other rights that vary from state/province to state/province. This
warranty is to the original consumer purchaser only, and excludes
product damage due to installation error, product abuse, or product
misuse, whether performed by a contractor, service company, or the
consumer.
This is our exclusive written warranty.
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items
within the ″Fixture Related″section of the KOHLER Faucets Price
Book, drains, Duostrainer
®
sink strainers, soap/lotion dispensers and
faucets used in commercial settings are covered by Kohler’s one-year
limited warranty.
1103748-5-A 4 Kohler Co.

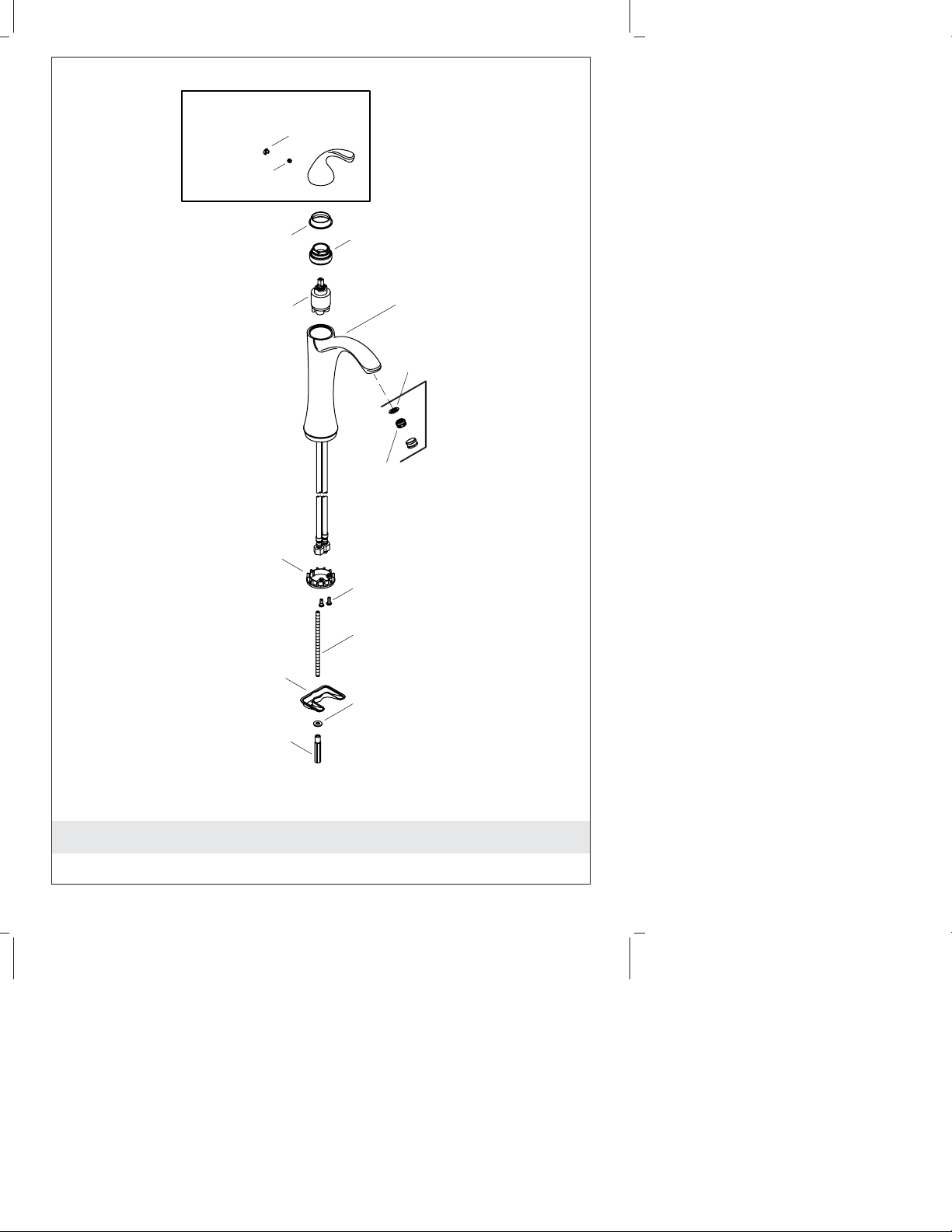

Service Parts
**Finish/color code must be specified when ordering.
1055800**
Handle 1018337**
Plug
76713
Screw
75849
Screw
1012942
Stud
52202
Washer
1051503**
Bonnet
1051504**
Valve Nut
1017426
Valve
1051509
Seal Plate
1002856
Bracket
78150
Nut
Not Available as a
Service Part
Aerator
1103459**
Washer
79441
Insert
1097180
Kohler Co. 5 1103748-5-A

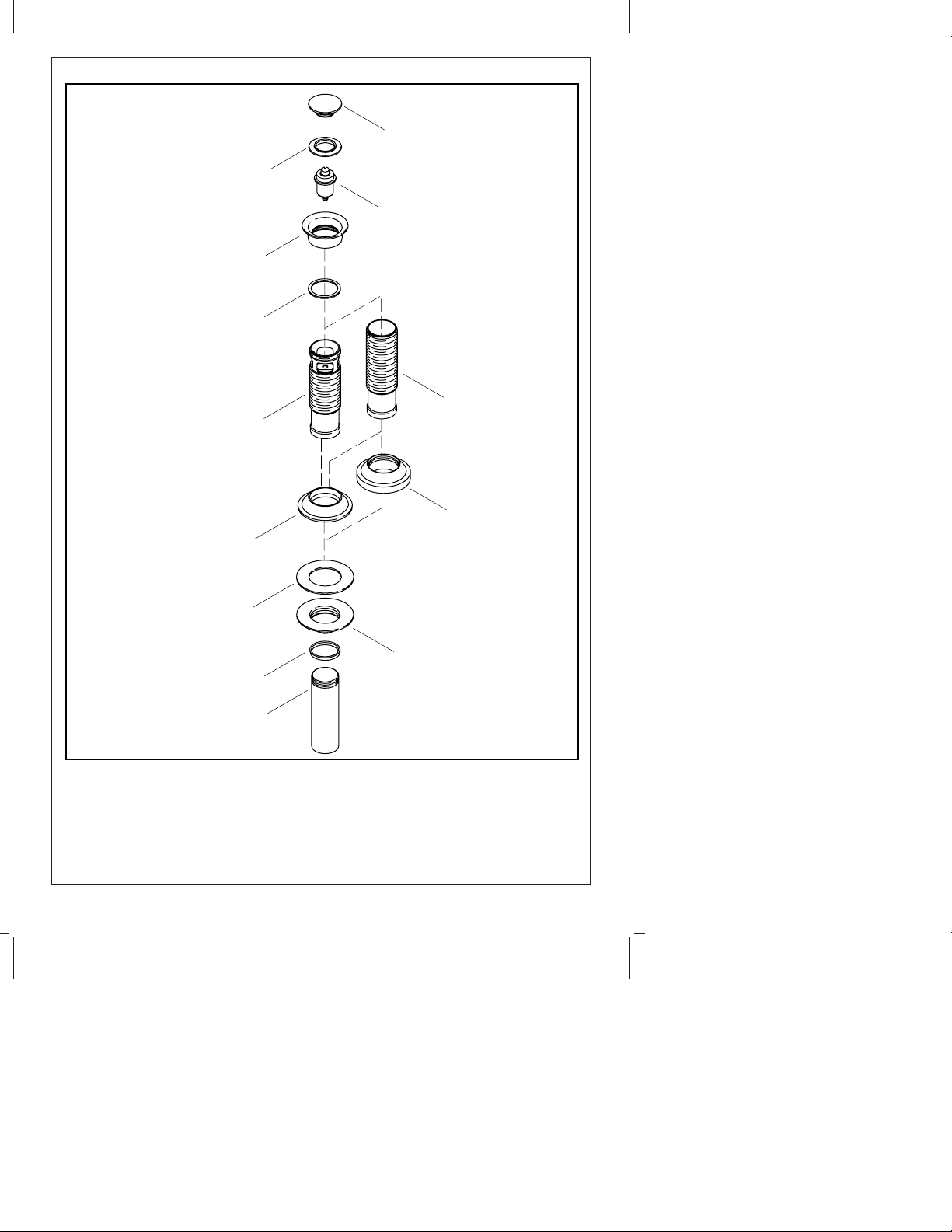

1035625**
Drain
1032297**
(with Overflow)
(without Overflow)
Seal
1032250
Clicker
1000315
Drain Body
1035627**
Washer
1025654
Drain Body
1032253**
Friction Washer
1025678
Tailpiece
1036351**
Washer
1030925
Trim Ring
1036932**
Nut
1035348**
Stopper
1032249**
**Finish/color code must be specified when ordering.
Drain Seal
1025650
1066735
Seal
1103748-5-A 6 Kohler Co.

Guide du propriétaire
Robinet de lavabo mono-contrôle
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, emballages et disponibilités des
produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application de nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher
toute eau de la surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
Kohler Co. Français-1 1103748-5-A

Entretien et nettoyage (cont.)
d’entretien et de nettoyage, composer le 1-800-456-4537.
1103748-5-A Français-2 Kohler Co.

Réglage optionnel de limitation de température
Si désiré, utiliser la procédure suivante pour ajuster le réglage de
température maximum d’eau:
Retirer le bouchon.
Desserrer la vis de retenue et retirer la poignée et le chapeau.
Positionner l’indexeur pour arrêter la tige de la valve à la
température maximale désirée.
Ouvrir l’eau et pivoter la tige de la valve complètement vers le
côté chaud pour confirmer la sélection.
Réinstaller le chapeau et la poignée.
Serrer la vis de retenue, puis réinstaller le bouchon.
Garantie limitée à vie
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997
ne goutteront pas, et seront sans fuites pendant leur utilisation normale
à domicile, aussi longtemps que l’acquéreur initial en soit le
propriétaire. *Si le robinet gouttait ou présentait des fuites en cours
d’utilisation normale, Kohler vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à
l’exception de la finition dorée, sont exemptes de défauts de matériau
et de fabrication durant l’utilisation résidentielle normale, aussi
longtemps que l’acquéreur initial soit propriétaire de son domicile. Si
Chapeau
Poignée
Indexeur Tige de
la valve
Vis de
retenue
Bouchon
Cannelures
Kohler Co. Français-3 1103748-5-A

Garantie limitée à vie (cont.)
un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les
réglages appropriés. Cette garantie n’offre pas de protection contre les
dommages causés par accident, mauvais usage ou mauvais traitement.
Une preuve d’achat (ticket de caisse original) doit être présentée à
Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais
qui en découlent. La responsabilité de Kohler n’excédera en aucun cas
le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce, Kohler garantit le produit
contre tout défaut de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, en plus de tous les autres termes
de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie,
veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par
écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer
Service Department, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez vous assurer de fournir tous les renseignements pertinents à
votre demande d’indémnité, y compris une description complète du
problème, produit, modèle, couleur, finition, date et lieu de l’achat.
Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus
proche, composer le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada ou le 001-877-680-1310 à partir du
Mexique.
Les garanties données ci-dessus remplacent toutes les autres
garanties, expresses ou tacites, y compris, mais sans s’y limiter, à
celles marchandes et d’aptitude à un emploi particulier.
Le vendeur décline toute responsabilité contre les dommages
particuliers, directs ou indirects. Certains états/provinces ne
permettent pas de limitations de durée ou l’exclusion ou limitation de
tels dommages qui pourraient ne pas s’appliquer dans votre cas. La
présente garantie accorde au consommateur des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état/province à l’autre. Cette garantie est accordée uniquement à
l’acquéreur initial et exclut tous dommages dûs à une installation
erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend
®
, la Tour MasterShowerTM, les finitions en or poli,
1103748-5-A Français-4 Kohler Co.

Garantie limitée à vie (cont.)
tous les articles contenus dans la section ″Relatif à l’appareil″du
catalogue des prix des robinets KOHLER, drains, Duostrainer
®
,
distributeurs de savon/lotion et les robinets utilisés dans des
environnements commerciaux sont couverts par la garantie limitée
d’un an de Kohler.
Kohler Co. Français-5 1103748-5-A

Pièces de rechange
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1055800**
Poignée 1018337**
Bouchon
76713
Vis
75849
Vis
1012942
Montant
52202
Rondelle
1051503**
Chapeau
1051504**
Écrou de robinet
1017426
Valve
1051509
Plaque d'étanchéité
1002856
Support
78150
Écrou
Pas disponible comme
pièce de rechange
Aérateur
1103459**
Rondelle
79441
Insertion
1097180
1103748-5-A Français-6 Kohler Co.

1035625**
Drain
1032297**
(avec trop-plein)
(sans trop-plein)
Joint
1032250
Poussoir
1000315
Corps du drain
1035627**
Rondelle
1025654
Corps du drain
1032253**
Rondelle de
frottement
1025678
Pièce de
raccordement
1036351**
Rondelle
1030925
Bague de
garniture
1036932**
Écrou
1035348**
Arrêt
1032249**
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Joint d'étanchéité
de drain
1025650
1066735
Joint d'étanchéité
Kohler Co. Français-7 1103748-5-A

Guía del usuario
Grifería monomando de lavabo
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•Limpie con un trapo las superficies y enjuague completa e
inmediatamente con agua después de aplicar el limpiador.
Enjuague y seque las superficies cercanas que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
•La técnica de limpieza ideal es enjuagar completamente y secar
dando toques suaves el agua de la superficie después de cada
uso.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
Kohler Co. Español-1 1103748-5-A

Cuidado y limpieza (cont.)
sobre el cuidado y la limpieza, llame al 1-800-456-4537.
Kohler Co. Español-2 1103748-5-A

Ajuste opcional del límite de temperatura
Si lo desea, utilice el procedimiento siguiente para ajustar la
temperatura máxima del agua:
Retire el tapón botón.
Afloje el tornillo de fijación y desmonte la manija y el bonete.
Coloque el graduador de manera que detenga la espiga de la
válvula en la temperatura máxima deseada.
Abra el agua y gire la espiga de la válvula a la posición máxima
del agua caliente para confirmar el ajuste.
Vuelva a instalar el bonete y la manija.
Apriete el tornillo de fijación, luego vuelva a instalar el tapón
botón.
Garantía limitada de por vida
Kohler Co. garantiza que la grifería fabricada después del 1 de enero
de 1997 está libre de problemas de fugas y goteo durante el uso
residencial normal, mientras el comprador consumidor original sea el
propietario de la casa. *En caso de que la grifería presente fugas o
goteo durante el uso normal, Kohler enviará por correo y sin ningún
cargo al comprador original, el cartucho necesario para que la grifería
funcione correctamente.
Kohler también garantiza que todas las demás características de la
grifería, excepto el acabado en oro, están libres de defectos de material
Bonete
Graduador
Ranuras
Espiga de
válvula
Tornillo de
fijación
Tapón
botón
Manija
1103748-5-A Español-3 Kohler Co.

Garantía limitada de por vida (cont.)
y mano de obra, durante el uso residencial normal, mientras el
comprador consumidor original sea el propietario de la casa. Si el
producto presenta defectos durante el uso residencial normal, Kohler
Co., a su criterio, reparará, proveerá el repuesto o el producto, o
realizará los ajustes pertinentes. Esta garantía no cubre daños causados
por accidentes, abuso o uso indebido del producto. Al presentar las
reclamaciones de garantía a Kohler, es necesario incluir la prueba de
compra (recibo original). Kohler Co. no se hace responsable de los
gastos de mano de obra, instalación u otros gastos indirectos. En
ningún caso la responsabilidad de Kohler excederá el precio de la
grifería.
Si la grifería es para uso comercial, Kohler garantiza que la grifería está
libre de defectos de material y mano de obra por un (1) año, a partir
de la fecha de instalación, estando en efecto todas las demás
condiciones de la presente garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con Kohler Co., ya sea a través de su distribuidor,
contratista de plomería o distribuidor a través de Internet, o escriba a
la siguiente dirección: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación,
incluyendo una descripción completa del problema, producto, número
de modelo, color, acabado, fecha y lugar de compra del producto.
También incluya el recibo de compra original. Para información
adicional, o para obtener el nombre y dirección del lugar de reparación
y servicio más cercano a usted, llame al 1-800-4-KOHLER desde los
Estados Unidos, al 1-800-964-5590 desde Canadá y al 001-877-680-1310
desde México.
Las garantías anteriormente mencionadas sustituyen todas las demás
garantías, expresas o implícitas, incluyendo, entre otras, las garantías
implícitas de comercialización e idoneidad para un propósito en
particular.
El vendedor no se hace responsable por concepto de daños
particulares, incidentales o indirectos. Algunos estados/provincias no
permiten limitaciones en cuanto a la duración de una garantía implícita
o a la exclusión o limitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía otorga al consumidor ciertos derechos legales específicos.
Además, usted puede tener otros derechos que varían de estado a
estado y provincia a provincia. Esta garantía está destinada únicamente
para el comprador consumidor original y excluye todo daño al
producto como resultado de errores de instalación, abuso del producto
o uso indebido del mismo, bien sea por parte de un contratista,
Kohler Co. Español-4 1103748-5-A

Garantía limitada de por vida (cont.)
compañía de servicios o el consumidor mismo.
Ésta es nuestra garantía exclusiva por escrito.
*La grifería Trend
®
, la torre MasterShowerTM, los productos con
acabado en oro, todos los artículos contenidos en la sección ″Fixture
Related″del KOHLER Faucets Price Book, los desagües, las coladeras
de fregadero Duostrainer
®
, los dispensadores de jabón y loción, y la
grifería de uso comercial están cubiertos por la garantía limitada de un
año de Kohler.
1103748-5-A Español-5 Kohler Co.

Piezas de repuesto
**Se debe especificar el código del acabado/color con el pedido.
1055800**
Manija 1018337**
Tapón
76713
Tornillo
75849
Tornillo
1012942
Varilla roscada
52202
Arandela
1051503**
Bonete
1051504**
Tuerca de la válvula
1017426
Válvula
1051509
Placa de sellado
1002856
Soporte
78150
Tuerca
No está disponible
como pieza de repuesto
Aireador
1103459**
Arandela
79441
Inserto
1097180
Kohler Co. Español-6 1103748-5-A

1035625**
Desagüe
1032297**
(con rebosadero)
(sin rebosadero)
Sello
1032250
Mecanismo de presionar para
abrir/cerrar
1000315
Cuerpo de
desagüe
1035627**
Arandela
1025654
Cuerpo de
desagüe
1032253**
Arandela de
fricción
1025678
Tubo final
1036351**
Arandela
1030925
Anillo decorativo
1036932**
Tuerca
1035348**
Obturador
1032249**
**Se debe especificar el código del acabado/color con el pedido.
Sello de
desagüe
1025650
1066735
Sello
1103748-5-A Español-7 Kohler Co.
