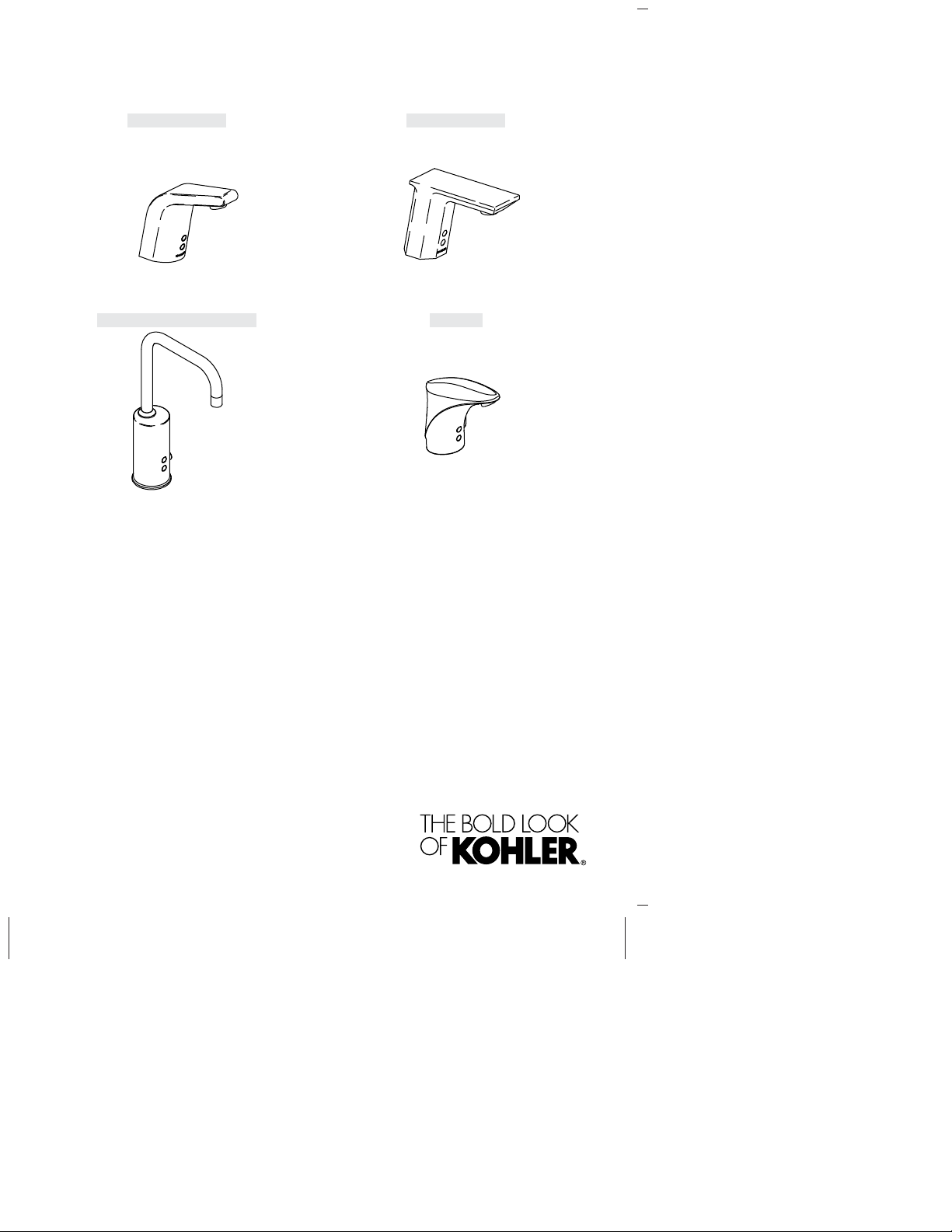

Kohler K-7514 User manual

Installation Guide
Touchless Bathroom Sink Faucet
Français, page “Français-1”
Español, página “Español-1”
K-7514, K-7515 K-7516, K-7517
K-7518, K-7519, K-45345 K-45344
1124217-2-E

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supply.
This faucet is for use on a single-hole bathroom sink.
For new installations, install the faucet and drain to the sink
before installing the sink.
The faucet shown in this guide may differ from your actual
product. The installation steps still apply.
In order for this faucet to function properly, install the faucet so
the sensor points directly toward the user.
The faucet is rated at6VDC1Wandisoperated by a Hybrid
Energy Cell (HEC) (provided).
1-1/4" to 1-1/2"
Hole Bit
1124217-2-E 2 Kohler Co.

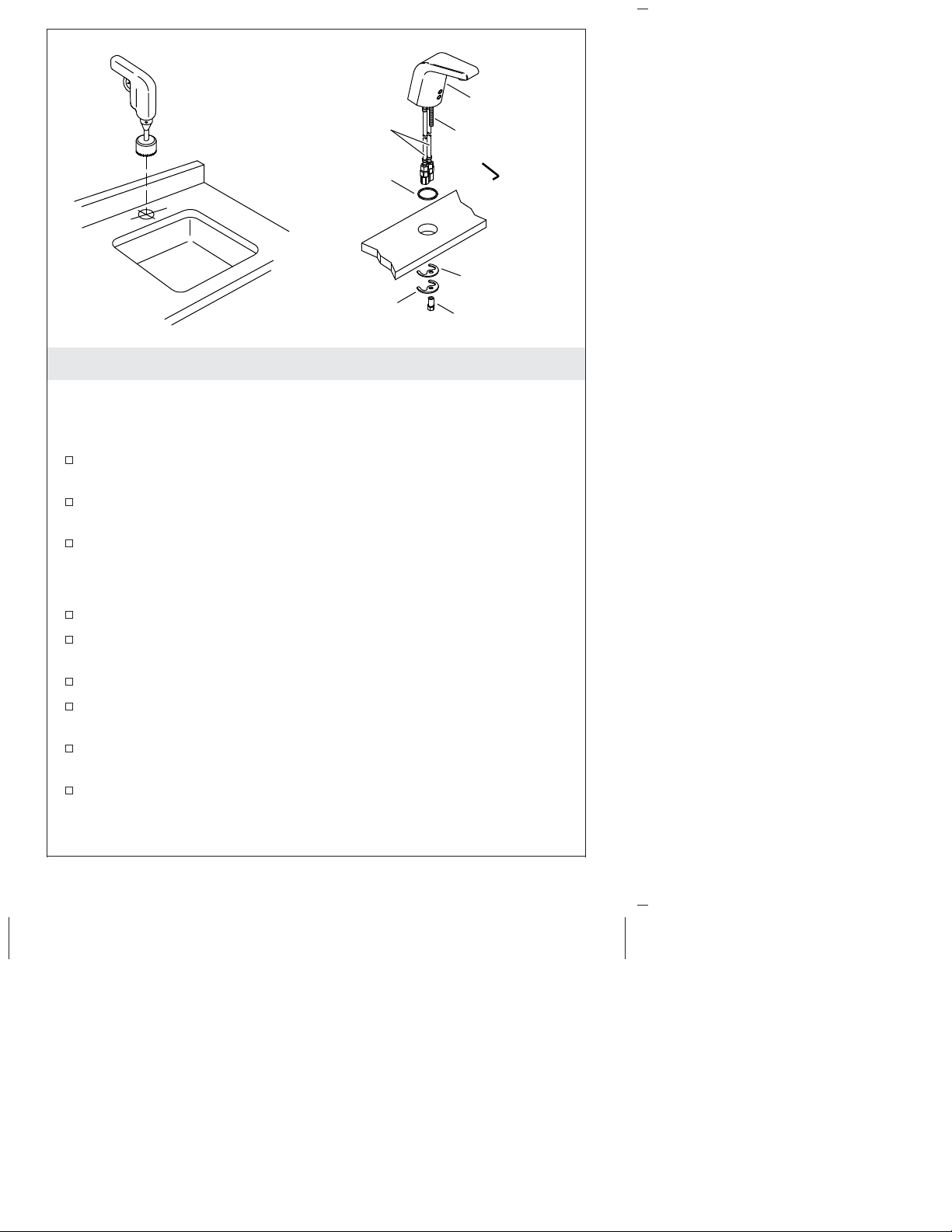

1. Faucet Installation
Prepare the Site - AC and Hybrid Models
NOTE: Before drilling the mounting hole, use the following
provisions for proper placement:
A 1-1/4″(32 mm) minimum to 1-1/2″(38 mm) maximum
diameter mounting hole is required.
A minimum distance of 1-3/4″(44 mm) is required between the
back of the spout and the wall to allow access to the screw.
A 1-3/4″(44 mm) maximum distance is required between the
sink bowl edge and the base of the spout.
Install the Faucet
Determine the mounting hole location.
Drill a hole through the mounting surface according to the
surface manufacturer’s instructions.
Install the stud to the underside of the faucet.
Slide the O-ring over the flexible hoses and stud, then seat the
O-ring in the groove on the underside of the spout.
Insert the spout with flexible hoses and stud through the
mounting hole.
From under the sink, slide the rubber washer and bracket onto
the stud.
Without Escutcheon
Spout
Stud
O-Ring
Rubber Washer
Bracket Nut
Supply Hoses
Kohler Co. 3 1124217-2-E

Faucet Installation (cont.)
Thread the nut onto the stud to secure the faucet to the mounting
surface.
1124217-2-E 4 Kohler Co.

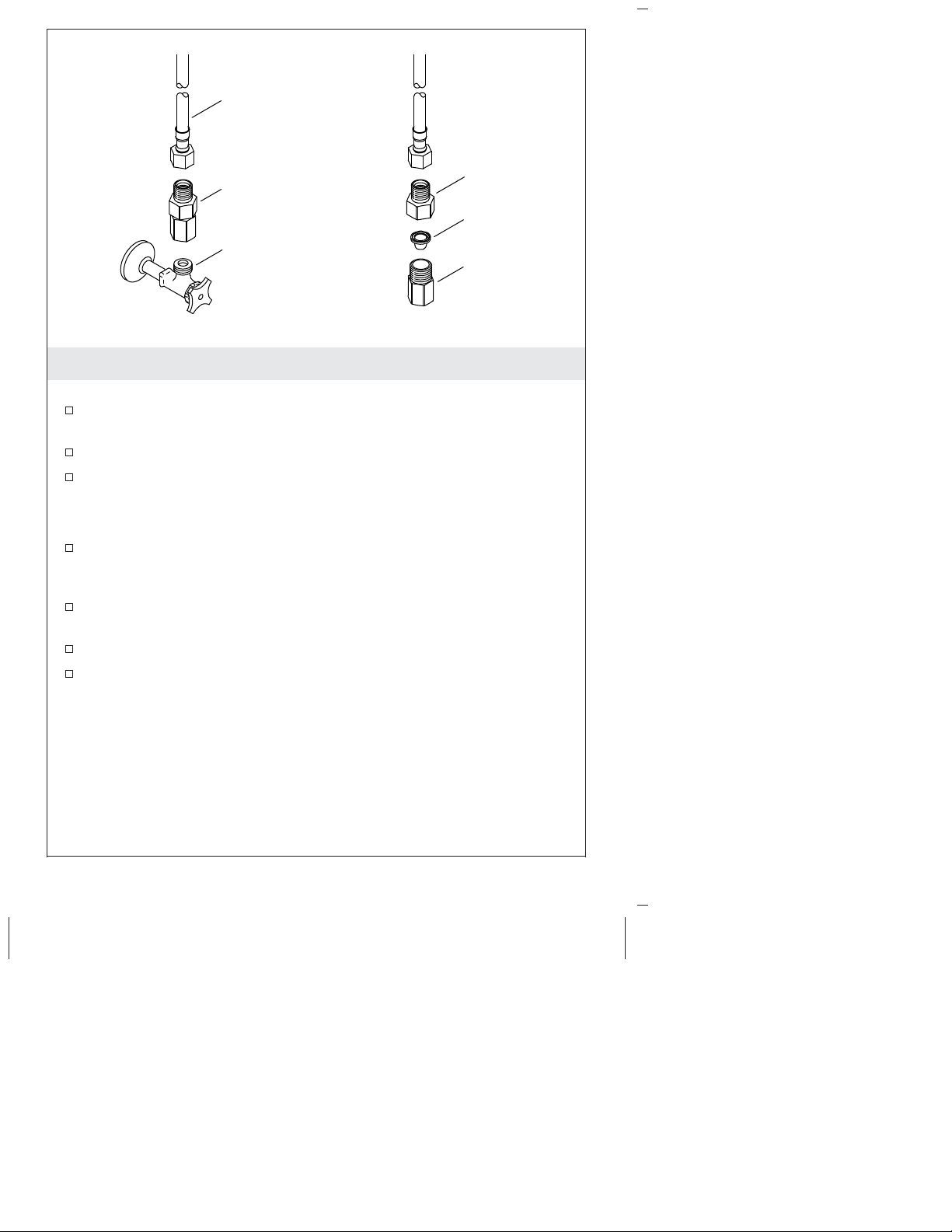

2. Supply Connections
Connect the Filter Assembly
Turn on the water and flush water through the supply stops into
a bucket.
Turn off the water.
Remove the filter assemblies from the supply hoses. Then thread
a filter assembly onto each supply stop.
Connect the Supplies
For models with two hoses, thread the left supply hose to the
filter assembly on the hot supply stop and the right supply hose
to the filter assembly on the cold supply stop.
For models with one hose, thread the supply hose to the filter
assembly on the supply stop.
Tighten the connections with a small adjustable wrench.
Turn on the water and flush the faucet by activating it.
NOTE: For optimum performance, clean your filter screens
periodically. Refer to the Maintenance Guide.
Flex Hose
Filter
Assembly
Supply
Stop
Housing
Adapter
Screen
Kohler Co. 5 1124217-2-E

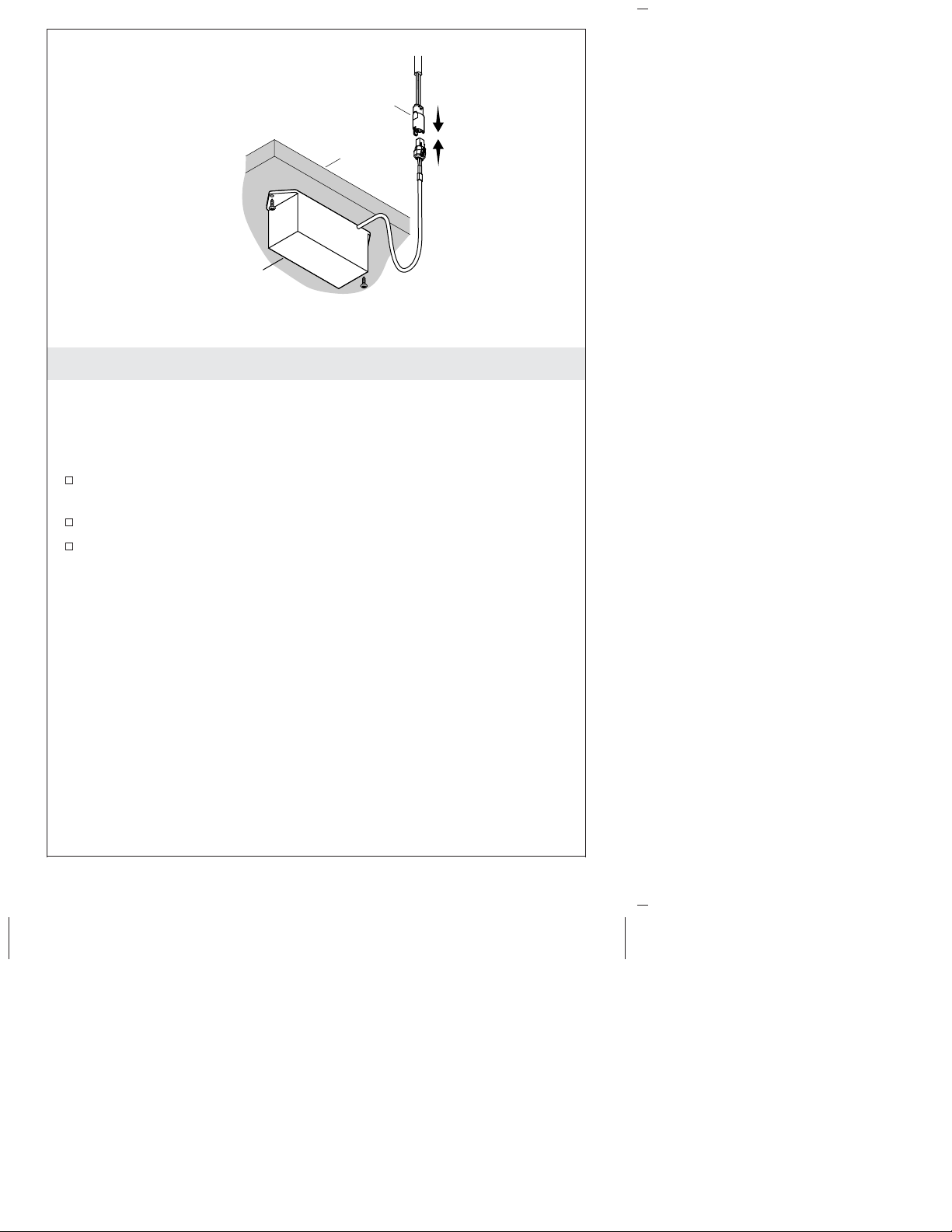

3. Install the Power Supply
NOTE: Avoid the area in front of the sensor for 2 minutes after
connections are complete. The sensor will not function correctly if it
is triggered in the first 2 minutes. Disconnect and reconnect the
power to reset the sensor.
Mount the Hybrid Energy Cell (HEC) under the counter using
two screws (not supplied).
Connect the HEC to the faucet wire.
Avoid the area in front of the sensor for 2 minutes.
Hybrid Models
Faucet Wire
Deck
Hybrid
Energy
Cell
1124217-2-E 6 Kohler Co.

4. Optional Temperature Limiting Adjustment
CAUTION: Risk of personal injury. Scalding may result if
the temperature limit is set above 120°F (49°C).
NOTE: The water temperature does not need to be adjusted if the
water temperature is below 105°F (41°C).
NOTE: Use a thermometer rated for 120°F (49°C) or greater.
NOTE: When using a tempered water supply, install the
vandal-resistant plug button.
Adjust the Water Temperature Limit – Handle Installations
Turn on the water and adjust to full hot by turning the handle
toward the back of the faucet until it stops.
Determine the temperature using a thermometer. If the
temperature exceeds 105°F (41°C), complete the following steps.
NOTICE: Do not rotate the handle when removing the screw.
Using the 2.5 mm hex wrench provided, remove and retain the
handle screw.
Remove and retain the handle with the spring washer.
Handle
Screw
Vandal-Resistant
Plug Button
Spring
Washer
Kohler Co. 7 1124217-2-E

Optional Temperature Limiting Adjustment (cont.)
Insert the handle at the desired maximum temperature. If the
handle is inserted horizontally: This is the maximum hot
temperature, where the water will be the same temperature as the
water from the hot water supply. If the handle is inserted
vertically (shown): This is the maximum cold temperature, where
the water will be the same temperature as the water from the
cold water supply.
NOTICE: Do not rotate the handle when reinstalling the screw.
Reinstall the spring washer into the handle, then attach the
handle to the faucet.
Secure the handle to the faucet with the screw.
Adjust the Water Temperature Limit – Vandal-Resistant Installations
NOTE: If you install the vandal-resistant plug button, save the
handle to adjust the water temperature at a later date.
Using the handle, adjust the water to the desired temperature.
Using the 2.5 mm hex wrench provided, remove and retain the
screw, spring washer, and handle.
Position the vandal-resistant plug button and firmly press into
place.
1124217-2-E 8 Kohler Co.

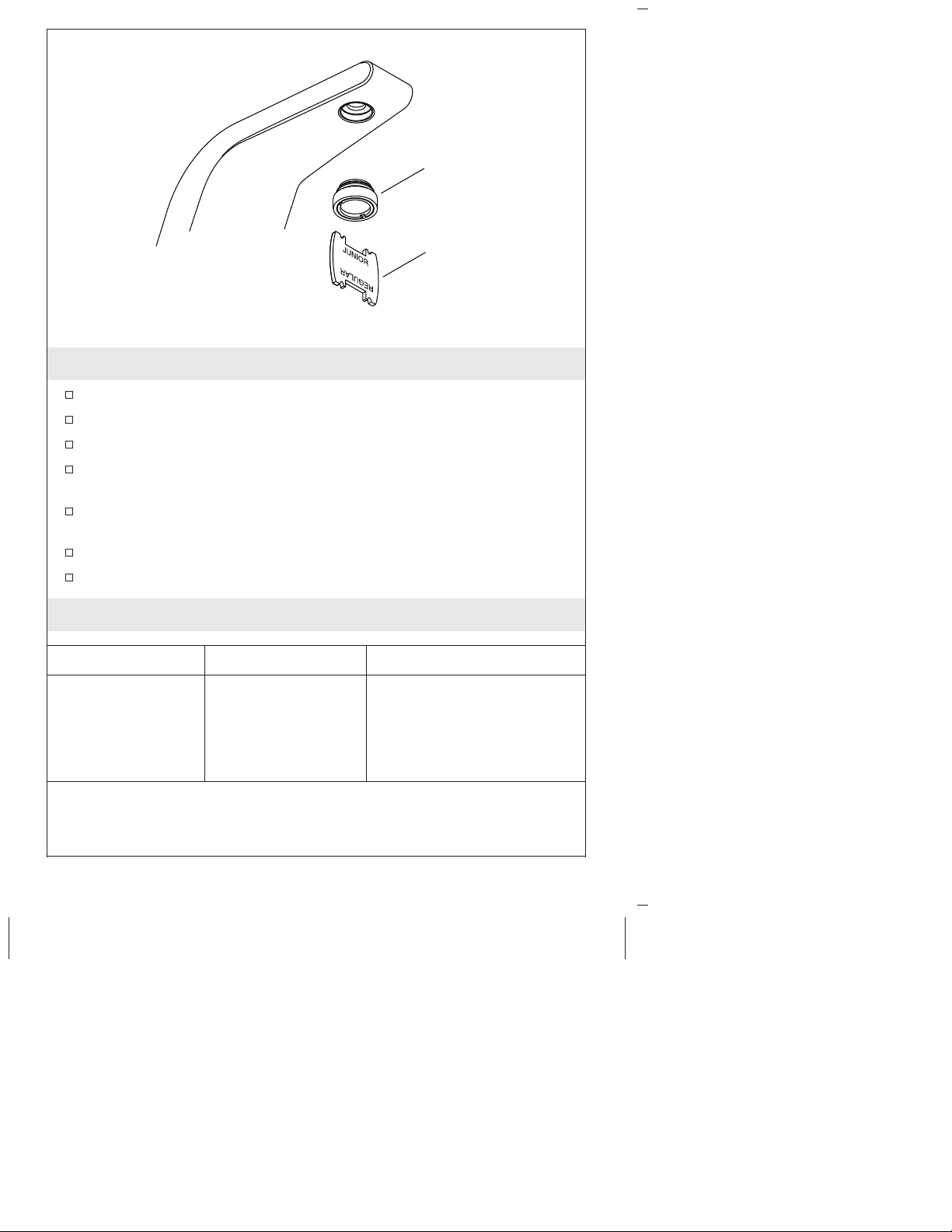

5. Installation Checkout
Using the key provided, remove the aerator from the spout.
If applicable, uncover the drain.
Turn on the water supply and check for leaks. Adjust as needed.
Allow the water to run through the spout for about 1 minute to
remove any debris. Check for leaks and adjust as needed.
Temporarily cover the sensors on the faucet or close the water
supplies.
Using the key provided, reinstall the aerator to the spout.
Uncover the sensors on the faucet or turn on the water supplies.
Troubleshooting
Symptoms Probable Causes Recommended Action
1. No water flow. A. Filter is plugged. A. Clean or replace the
filter.
B. Sensor eyes are
dirty. B. Wipe the sensor eyes with a damp soft cloth.
Wipe dry with a dry soft
cloth.
Aerator
Key
Kohler Co. 9 1124217-2-E

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
C. Water not turned
on. C. Verify that the water supply is turned on and
that pressure is at least 20
psi (137 kPa).
D. Incorrect
installation. D. Verify that the faucet is mounted as instructed in
the installation guide.
Ensure that the sensor eyes
are above the rim of the
sink. Refer to the
installation instructions.
E. The aerator is
plugged. E. Remove and clean the aerator. For
calcium/mineral deposits,
soak the plastic insert in a
50:50 mix of water and
vinegar. Soak only the
plastic insert.
F. Sensor eyes are
scratched. F. Replace the sensor assembly.
G. A flex hose is
kinked. G. Check the flex hoses to make certain they are not
kinked. If a flex hose is
kinked, disconnect it,
straighten, and reconnect.
H. Hybrid Energy
Cell (HEC) has just
been replaced.
H. Wait 2 minutes after
replacing the HEC as the
sensor cycles through the
automatic sensing distance.
I. HEC life expired. I. Replace the HEC.
J. Bleed hole in
diaphragm is
plugged or debris
exists on the seal.
J. Clean or replace the
diaphragm.
K. Solenoid is not
working. K. Order a new solenoid service kit.
2. Low flow. A. Filter is plugged. A. Clean or replace the
filter.
B. Supply pressure
is low. B. Check incoming water pressure. Pressure should
be at least 20 psi (137 kPa).
1124217-2-E 10 Kohler Co.

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
C. Aerator is
plugged. C. Remove the aerator and clean it. For
calcium/mineral deposits,
soak the aerator plastic
insert in a 50:50 mixture of
vinegar and water. Soak
only the insert and no other
components.
3. Constant water
flow. A. Filter is plugged. A. Clean or replace the filter.
B. Diaphragm seal is
damaged or dirty. B. If the diaphragm is cut or torn, order a new
diaphragm assembly. Clean
or replace the diaphragm.
C. Solenoid is not
working. C. Order and install a new solenoid assembly.
4. Sporadic water
flow. A. The faucet is angled incorrectly to
deck or misaligned
with user area.
A. Verify that the faucet is
mounted according to the
installation directions.
Ensure that the faucet is
installed in a position that
is above the rim of the sink.
B. The wires are
pinched or
damaged.
B. Remove the spout and
verify that the wires are
tucked inside the spout
before reassembling.
5. Sensor flashes
once
approximately
every 2
seconds. The
product
continues to
operate.
A. The HEC power
is low. A. Replace the HEC.
6. Sensor flashes
once
approximately
every 2
seconds. The
product does
not operate.
A. The HEC power
is insufficient to
allow the product to
operate.
A. Replace the HEC.
Kohler Co. 11 1124217-2-E

Guide d’installation
Robinet de lavabo de salle de bains Touchless
Outils et matériaux
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer l’arrivée d’eau.
Ce robinet est destiné à être utilisé sur un lavabo de salle de
bains à un seul trou.
Pour de nouvelles installations, installer le robinet et le drain sur
le lavabo avant d’installer ce dernier.
Le robinet illustré dans ce guide peut être différent du produit
réel. Les étapes d’installation s’appliquent tout de même.
Pour que ce robinet fonctionne correctement, installer le robinet
de manière à ce que le capteur soit dirigé directement vers
l’utilisateur.
Le robinet a une valeur nominale de6Vc.c.1Wetfonctionne
sur une cellule énergétique hybride (HEC) fournie.
Mèche de
1-1/4" à 1-1/2"
Kohler Co. Français-1 1124217-2-E

1. Installation du robinet
Préparer le site - Modèles c.a. et hybrides
REMARQUE: Avant de percer le trou de fixation, utiliser les
instructions ci-dessous pour un positionnement correct:
Un trou de montage d’un diamètre de 1-1/4″(32 mm) minimum
à 1-1/2″(38 mm) maximum est requis.
Une distance minimum de 1-3/4″(44 mm) est requise entre
l’arrière du bec et le mur afin de permettre un accès à la vis.
Une distance maximum de 1-3/4″(44 mm) est requise entre le
bord de la vasque de l’évier et la base du bec.
Installer le robinet
Déterminer l’emplacement du trou de fixation.
Percer un trou à travers la surface de fixation conformément aux
instructions du fabricant de la surface.
Installer le goujon sur le dessous du robinet.
Faire glisser le joint torique par-dessus les tuyaux flexibles et le
goujon, puis poser le joint torique dans la rainure sur le dessous
du bec.
Insérer le bec avec les tuyaux flexibles et le goujon à travers le
trou de fixation.
À partir du dessous du lavabo, faire glisser la rondelle en
caoutchouc et le support sur le goujon.
Sans applique
Bec
Goujon
Joint torique
Rondelle
en caoutchouc
Support Écrou
Tuyaux d'arrivée
Kohler Co. Français-2 1124217-2-E

Installation du robinet (cont.)
Enfiler l’écrou sur le goujon pour fixer le robinet sur la surface de
fixation.
1124217-2-E Français-3 Kohler Co.

2. Connexions d’alimentation
Connecter l’ensemble du filtre
Ouvrir le robinet d’eau et purger l’eau à travers les robinets
d’arrêt d’arrivée dans un seau.
Couper l’arrivée d’eau.
Retirer les filtres des tuyaux d’arrivée. Enfiler ensuite un
ensemble de filtre sur chaque robinet d’arrêt d’arrivée.
Connecter les alimentations
Pour les modèles avec deux tuyaux, enfiler le tuyau d’arrivée
gauche sur l’ensemble de filtre se trouvant sur le robinet d’arrêt
d’arrivée d’eau chaude et le tuyau d’arrivée droit sur l’ensemble
de filtre se trouvant sur le robinet d’arrêt d’arrivée d’eau froide.
Pour les modèles avec un tuyau, enfiler le tuyau d’arrivée sur
l’ensemble de filtre se trouvant sur le robinet d’arrêt d’arrivée.
Serrer les connexions avec une petite clé anglaise.
Ouvrir le robinet d’eau et purger le robinet en l’activant.
REMARQUE: Pour obtenir une performance optimale, nettoyer les
crépines périodiquement. Se reporter au guide d’entretien.
Logement
Adaptateur
Grille
Tuyau flexible
Ensemble
du filtre
Robinet
d'arrêt
Kohler Co. Français-4 1124217-2-E

3. Installer l’alimentation électrique
REMARQUE: Éviter la zone à l’avant du capteur pendant 2
minutes une fois que les connexions ont été effectuées. Le capteur ne
fonctionnera pas correctement s’il est déclenché au cours des 2
premières minutes. Débrancher et reconnecter l’alimentation
électrique pour réinitialiser le capteur.
Monter la cellule d’énergie hybride sous le comptoir en utilisant
deux vis (non fournies).
Connecter la cellule d’énergie hybride sur le fil du robinet.
Éviter la zone à l’avant du capteur pendant 2 minutes.
Modèles hybrides
Fil de robinet
Comptoir
Cellule
d'énergie
hybride
1124217-2-E Français-5 Kohler Co.

4. Réglage facultatif de la limite de température
ATTENTION: Risque de blessures. Des brûlures pourraient
se produire si la limite de température est réglée à plus de
120°F (49°C).
REMARQUE: La température de l’eau n’a pas besoin d’être réglée
si elle est inférieure à 105°F (41°C).
REMARQUE: Utiliser un thermomètre d’une capacité de 120 °F
(49 °C) ou plus.
REMARQUE: Lors de l’utilisation d’une arrivée d’eau tempérée,
installer le bouchon anti-vandalisme.
Réglage de la température limite de l’eau – Installations de poignée
Ouvrir le robinet d’eau et le régler à entièrement chaud en
tournant la poignée vers l’arrière du robinet jusqu’à ce qu’elle
s’arrête.
Déterminer la température en utilisant un thermomètre. Si la
température dépasse 105°F (41°C), suivre les étapes ci-dessous.
AVIS: Ne pas faire tourner la poignée durant le retrait de la vis.
Utiliser la clé hexagonale de 2,5 mm fournie pour retirer et
conserver la poignée.
Retirer et conserver la poignée avec la rondelle élastique.
Poignée
Vis
Bouchon
anti-vandalisme
Rondelle
élastique
Kohler Co. Français-6 1124217-2-E

Réglage facultatif de la limite de température (cont.)
Insérer la poignée à la température d’eau maximum souhaitée. Si
la poignée est insérée horizontalement: Ceci est la température
chaude maximum, où l’eau sera à la même température que celle
de l’eau provenant de l’arrivée d’eau chaude. Si la poignée est
insérée verticalement (selon l’illustration): Ceci est la
température froide maximum, où l’eau sera à la même
température que celle de l’eau provenant de l’arrivée d’eau froide.
AVIS: Ne pas faire tourner la poignée lors de la réinstallation de la
vis.
Réinstaller la rondelle élastique dans la poignée, puis attacher la
poignée sur le robinet.
Sécuriser la poignée sur le robinet avec la vis.
Régler la température limite de l’eau – Installations anti-vandalisme
REMARQUE: Si le bouton à bouchon anti-vandalisme est installé,
conserver la poignée pour régler la température de l’eau à une date
ultérieure.
Utiliser la poignée pour régler l’eau à la température souhaitée.
Utiliser la clé hexagonale de 2,5 mm fournie pour retirer la vis, la
rondelle élastique et la poignée, et les conserver.
Positionner le bouchon anti-vandalisme et appuyer fermement
dessus pour le mettre en place.
1124217-2-E Français-7 Kohler Co.

5. Vérification de l’installation
Utiliser la clé fournie pour retirer l’aérateur du bec.
Le cas échéant, retirer le couvercle du drain.
Ouvrir l’alimentation en eau et rechercher des fuites. Ajuster
selon les besoins.
Ouvrir le robinet d’eau pour faire couler celle-ci à travers le bec
pendant 1 minute environ afin d’éliminer les débris. Rechercher
des fuites et régler selon les besoins.
Couvrir temporairement les capteurs sur le robinet ou fermer les
arrivées d’eau.
Utiliser la clé fournie pour réinstaller l’aérateur sur le bec.
Retirer le couvercle des capteurs sur le robinet ou ouvrir les
arrivées d’eau.
Dépannage
Symptômes Causes probables Action recommandée
1. Pas
d’écoulement
d’eau.
A. Le filtre est
bouché. A. Nettoyer ou remplacer le filtre.
Aérateur
Clé
Kohler Co. Français-8 1124217-2-E

Dépannage (cont.)
Symptômes Causes probables Action recommandée
B. Les yeux du
capteur sont sales. B. Essuyer les yeux du capteur avec un chiffon
doux et humide. Essuyer
avec un chiffon doux et sec.
C. L’eau n’est pas
ouverte. C. Vérifier que l’arrivée d’eau est ouverte et que la
pression atteint au moins 20
psi (137 kPa).
D. Installation
incorrecte. D. Vérifier que le robinet est monté selon les
instructions fournies dans le
guide d’installation.
S’assurer que les yeux du
capteur sont au-dessus du
rebord du lavabo. Se référer
aux instructions
d’installation.
E. L’aérateur est
bouché. E. Retirer et nettoyer l’aérateur. Pour les dépôts
de calcium/minéraux,
tremper l’insert en plastique
dans un mélange de 50:50
d’eau et de vinaigre.
Tremper l’insert en
plastique seulement.
F. Les cellules du
capteur sont rayées. F. Remplacer le capteur complet.
G. Un tuyau flexible
est pincé. G. Contrôler les tuyaux flexibles pour vérifier qu’ils
ne sont pas pincés. Si un
tuyau flexible est déformé,
le débrancher, le redresser
et le rebrancher.
H. La cellule
énergétique hybride
(HEC) vient juste
d’être remplacée.
H. Attendre 2 minutes
après avoir remplacé la
cellule énergétique hybride
alors que le capteur passe
par la distance de détection
automatique.
I. La durée de vie de
la cellule
énergétique hybride
a expiré.
I. Remplacer la cellule
énergétique hybride.
1124217-2-E Français-9 Kohler Co.
