Kohler K-138 User manual

Installation Guide
Centerset Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
K-138 K-139
116585-2-BB

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
For proper lift rod operability, allow a 2-3/4″(7 cm) clearance
between the faucet center and the wall or lavatory.
Carefully inspect the waste and supply tubing for any sign of
damage. Replace if necessary.
This faucet is for use on a single-hole lavatory. If faucet is to be
mounted on a three-hole lavatory, use the optional escutcheon.
For new installations, install the faucet before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Hacksaw or Tubing Cutter Plumbers Putty
Thread
Sealant Supply Stop(s)
and Tubing
116585-2-BB 2 Kohler Co.

1. Install the Escutcheon
NOTE: For single-hole lavatories, the escutcheon, space and gasket
are not required. Use the rubber washer only.
For Three-Hole Lavatories
Installation to marble or plastic: Do not use plumbers putty.
Remove the backing from the gaskets and firmly press them over
the two outside lavatory holes.
Installation to any other material: Place a bead of plumbers
putty around the underside of the escutcheon according to the
putty manufacturer’s instruction.
Position the spacer over the center lavatory hole with the gasket
surface down.
Position the escutcheon over the three lavatory holes.
Escutcheon
Spacer
Gasket
For Three-Hole Lavatories
Apply
plumbers
putty.
Kohler Co. 3 116585-2-BB

2. Faucet Installation
For All Lavatories
Thread the mounting stud into the bottom of the faucet body.
Installations with escutcheon: Fit the faucet into the lavatory
hole. Insert the lift rod into the faucet body.
Installations without escutcheon: Apply plumbers putty or other
sealant around the underside of the round base according to the
manufacturer’s instructions. Fit the round base onto the faucet. Fit
the faucet and round base in the lavatory hole. Insert the lift rod
into the faucet body.
All installations: Install the bracket and spacer to the mounting
stud, and thread the nut in place. Position the faucet and securely
tighten the nut.
Remove excess putty from the escutcheon or round base.
Lift Rod
Mounting
Stud
Do not use
round base with
escutcheon.
Apply plumbers
putty.
Escutcheon
Faucet Body
Bracket Spacer
Nut
Mounting
Stud
116585-2-BB 4 Kohler Co.

3. Choose Drain Type
Refer to the illustrations above to determine the drain style you
received with your faucet.
Please follow the instructions for your drain style.
Style A Drain Style B Drain
Kohler Co. 5 116585-2-BB

4. Drain Installation-Style A
Remove the protective material from the flange.
Wrap the bottom 2/3 of the flange threads with three layers of
sealant tape.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Insert the flange into the fixture drain hole.
Assemble the gasket (tapered side up) and washer to the flange
and partially thread the nut to the flange. Do not fully tighten the
nut at this time.
Install the body washer and drain body with the seal hole facing
the back of the fixture and securely tighten the nut. Use care to
avoid scratching the finish.
Remove any excess putty or sealant.
Insert the stopper into the flange.
Insert the seal into the seal hole on the body.
Seal
Stopper
Lavatory
Screw
Spring
Clip Gasket
NutNut
Link
Rod Seal
Flange
Apply plumbers
putty.
Apply 3 layers of
sealant tape to
bottom 2/3.
Washer
Body Washer
Drain Body
116585-2-BB 6 Kohler Co.

5. Complete Drain Installation-Style A
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Secure
with the body nut.
Remove and adjust the stopper so it lifts about 3/8″(1 cm) when
opened. To adjust, loosen the stopper nut and shorten or lengthen
the stopper as needed. Tighten the stopper nut.
Apply three layers of thread tape and a small bead of pipe
sealant to the tailpiece threads.
Thread the tailpiece to the body and tighten securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
above the lift rod hole.
Body Nut
Stopper
Body
Tailpiece
Seal
Seal Hole
Rod
Apply 3 layers of
sealant tape and a
small bead of pipe
sealant to threads.
Stopper
Nut
Faucet
Rod
Clip
Thumb
Screw
Link
Kohler Co. 7 116585-2-BB

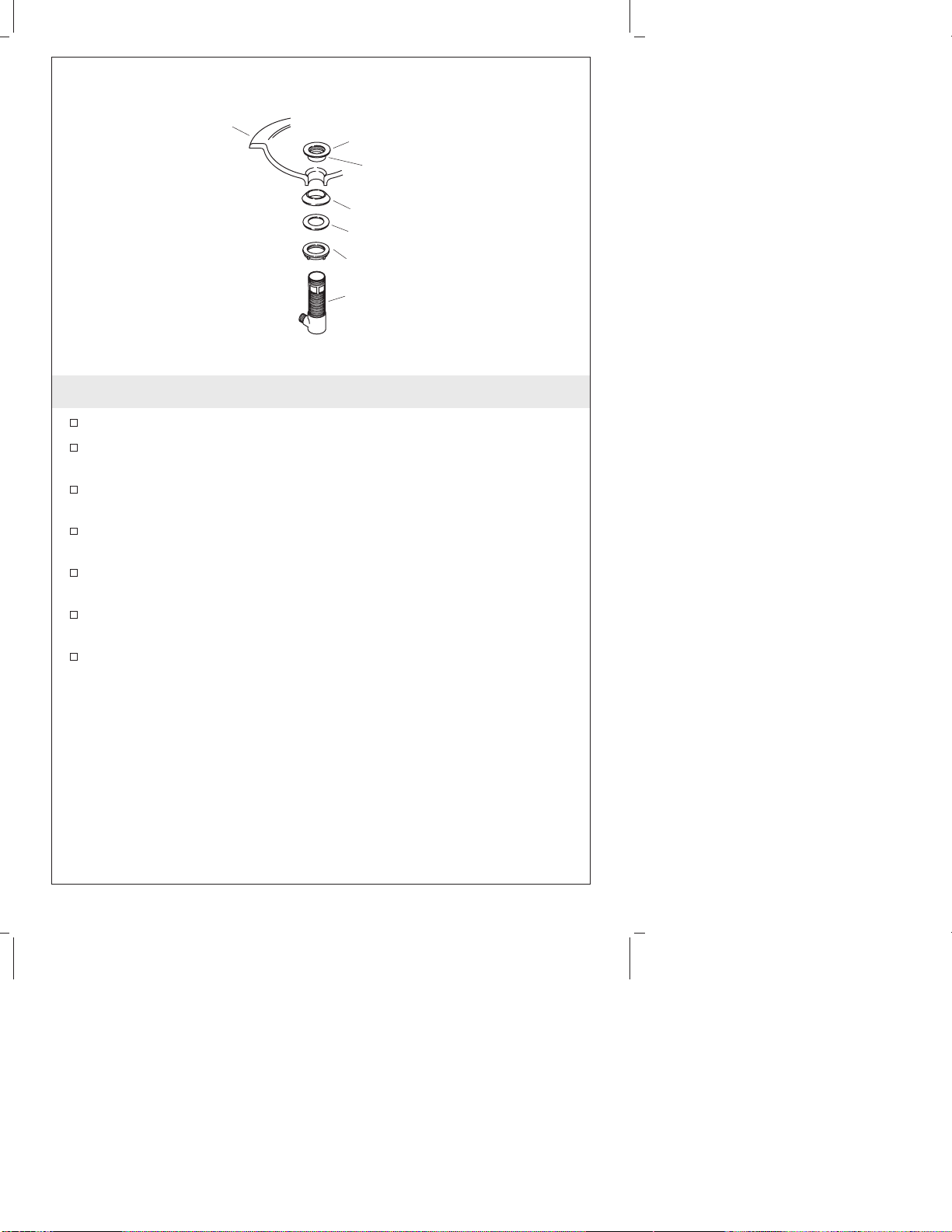

6. Drain Installation-Style B
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply plumbers putty.
Flange
Gasket
Washer
Nut
Drain Body
Fixture
116585-2-BB 8 Kohler Co.

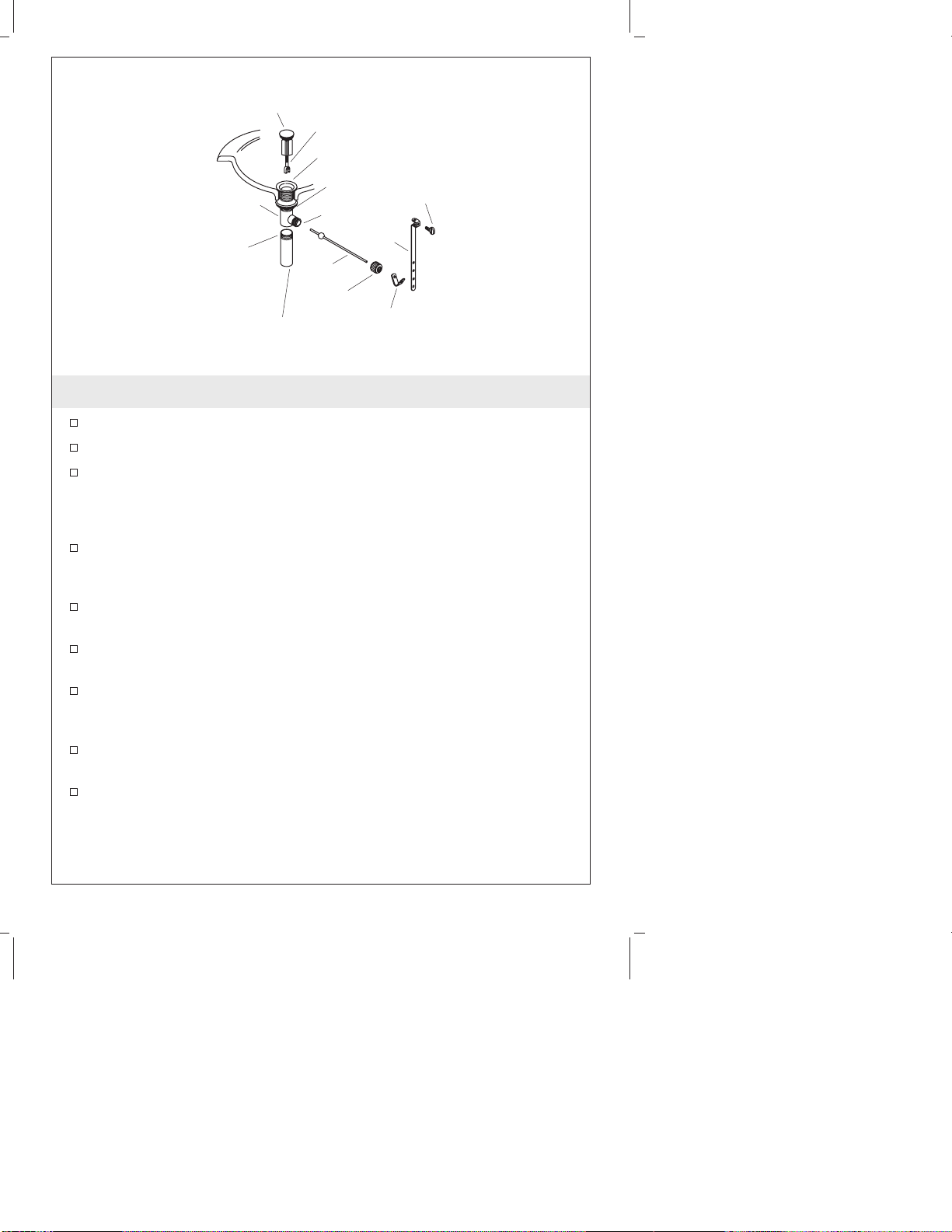

7. Complete Drain Installation-Style B
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Hand
tighten the body nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, and thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Rod
Clip
Stopper
Nut
Flange
Seal
Nut
Tailpiece
Apply
thread
sealant.
Thumb
Screw
Stopper Rod
Link
Kohler Co. 9 116585-2-BB

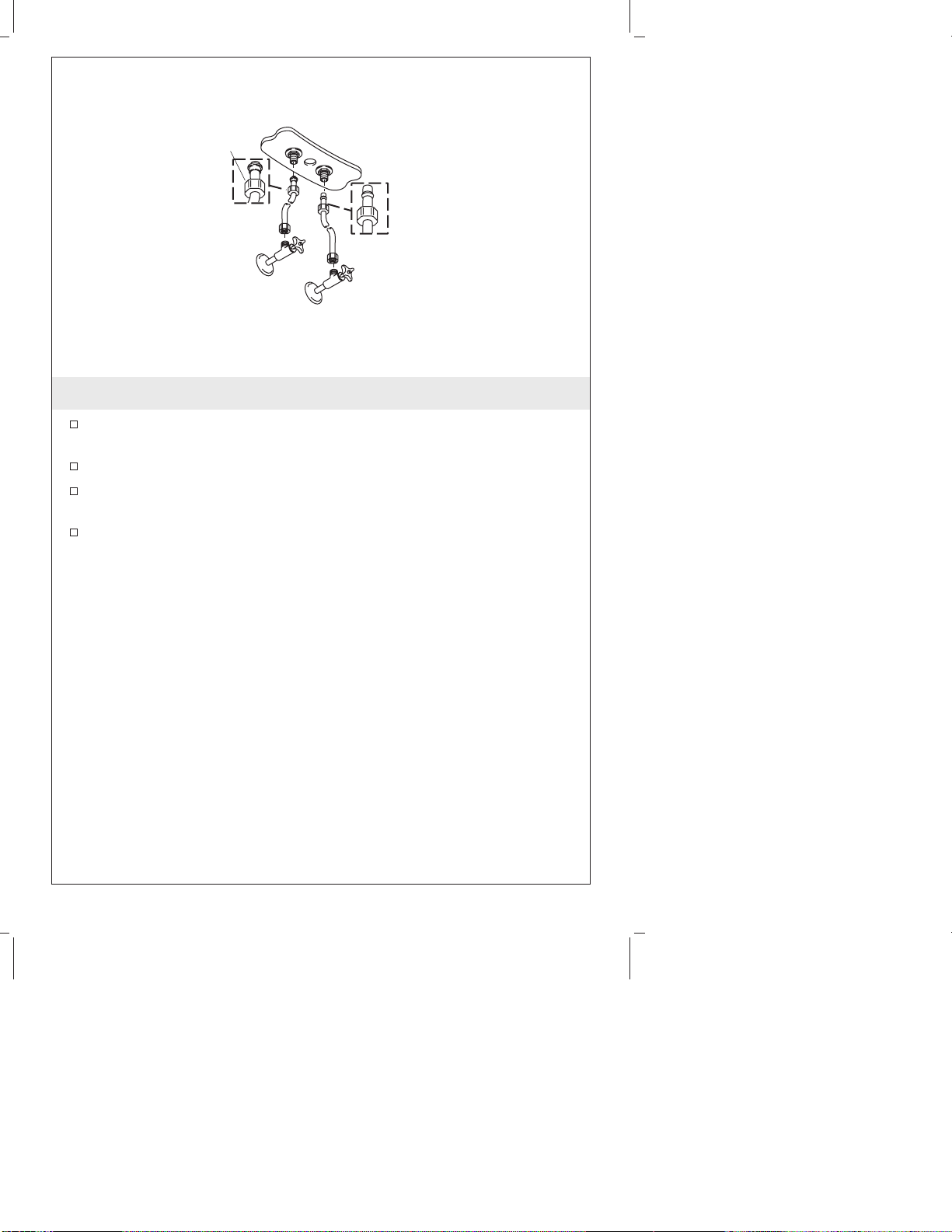

8. Supply Connections
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
Identify your supply connection type.
Connect the supply tubes to the supply stops. (Left is hot - right
is cold.)
Wrench-tighten all connections.
Hot Cold
Union
Compression
Nut
116585-2-BB 10 Kohler Co.

9. Installation Checkout
Connect the tailpiece and P-trap.
Ensure that all connections are tight.
Remove the aerator and remove any debris.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
required.
Turn on the faucet and run water through the spout for about a
minute to remove any debris. Check for leaks and repair as
needed.
Shut the faucet off and reinstall the aerator.
Spout
Aerator
Kohler Co. 11 116585-2-BB

Guide de l’installation
Robinet de lavabo à petit entraxe
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Pour un bon fonctionnement de la tige de levage, laisser un
espace de 2-3/4” (7 cm) entre le centre du robinet et le mur ou le
lavabo.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés. Remplacer si nécessaire.
Ce robinet est conçu pour des lavabos à un orifice. Si ce robinet
doit être monté sur un lavabo à trois orifices, utiliser une
applique optionnelle.
Pour les nouvelles installations, installer le robinet avant
d’installer le lavabo.
Clé à molette Scie à métaux ou
coupe tubes Mastic de plombier
Joint d'étanchéité
pour filetage Arrêt(s) d'alimentation
et tuyauterie
Kohler Co. Français-1 116585-2-BB

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 116585-2-BB

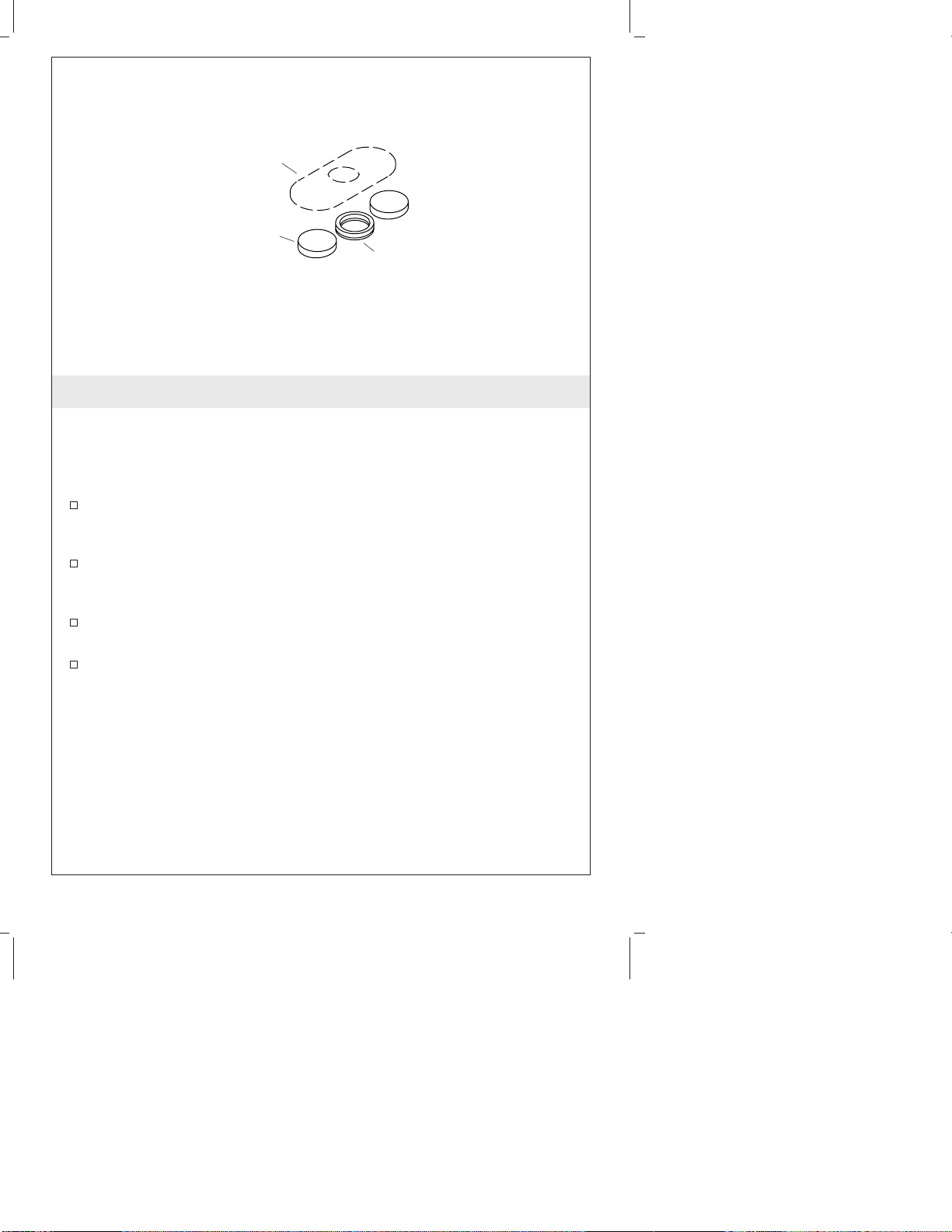

1. Installer l’applique
REMARQUE : Pour les lavabos à un orifice, l’applique, l’espaceur et
le joint ne sont pas requis. Utiliser uniquement la rondelle en
caoutchouc.
Pour des lavabos à trois orifices
Installation sur du marbre ou du plastique: Ne pas utiliser du
mastic de plomberie. Retirer la protection des bagues d’échantéité
et presser ces dernières sur les deux orifices externes du lavabo.
Installation sur tout autre matériel: Appliquer du mastic
d’étanchéité sur le dessous de l’applique selon les instructions du
fabricant.
Placer la cale au centre du orifice du lavabo, de façon à ce que la
surface de la bague d’échantéité soit orientée vers le bas.
Positionner l’applique sur les trois trous du lavabo.
Applique
Espaceur
Joint
Pour des lavabos à trois orifices
Appliquer du
mastic de
plomberie.
116585-2-BB Français-3 Kohler Co.

2. Installation du robinet
Pour tous les lavabos:
Visser la tige de montage dans la base du corps du robinet.
Installations avec applique: Ajuster le robinet sur l’orifice du
lavabo. Insérer la tige de levage dans le corps du robinet.
Installations sans applique: Appliquer du mastic de plomberie
ou un autre produit d’étanchéité semblable autour de la base
ronde, selon les instructions du fabricant du mastic. Ajuster la
base arrondie sur le robinet. Ajuster le robinet et la base arrondie
dans l’orifice du lavabo. Insérer la tige de levage dans le corps du
robinet.
Toutes installations: Installer le support et l’espaceur à la tige de
fixation, et visser l’écrou en place. Positionner le robinet et bien
serrer l’écrou.
Retirer tout excédent de mastic ou d’étanchéité de l’applique ou
de la base ronde.
Tige de levage
Tige de
montage
Ne pas utilser de
base ronde avec
l'applique.
Appliquer du
mastic de
plomberie.
Applique
Corps du robinet
Support Espaceur
Écrou
Tige de
montage
Kohler Co. Français-4 116585-2-BB

3. Choisir le type du drain
Consulter les illustrations ci-dessus pour déterminer le style de
drain reçu avec votre lavabo.
Veuillez s’il vous plaît suivre les instructions relatives à votre
style de drain.
Drain de style BDrain de style A
116585-2-BB Français-5 Kohler Co.

4. Installation de drain - Style A
Retirer la pellicule protectrice de la bride.
Couvrir les deux tiers des tiges filetées de la bride avec trois
couches de ruban d’étanchéité.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Ajuster la bride dans l’orifice du tuyau du drain.
Assembler la bague d’étanchéité (côté biseauté vers le haut) et la
rondelle sur la bride et visser partiellement l’écrou sur la bride.
Ne pas serrer l’écrou pour le moment.
Installer la rondelle du corps et le corps du drain de manière à ce
que l’orifice de joint soit face au tuyau et serrer fermement
l’écrou. Travailler soigneusement pour éviter les rayures de la
finition.
Enlever tout excédent de mastic d’étanchéité.
Introduire le bouchon dans la bride.
Introduire le joint d’étanchéité dans son orifice sur le corps.
Bouchon
Lavabo
Vis
Joint d'étanchéité
Écrou
Écrou
Raccord
Tige
Rondelle
Clip à
ressort
Joint
d'étanchéité
Joint
d'étanchéité Bride
Appliquer du mastic
de plomberie.
Appliquer 3
couches de ruban
d'étanchéité sur
2/3 de la base.
Rondelle du corps
Corps du drain
Kohler Co. Français-6 116585-2-BB

5. Installation complète de drain - Style A
Pour les installations courantes, introduire l’extrémité courte de la
tige dans l’orifice du joint du corps et sous le bouchon . Pour les
installations anti-vandalisme, passer la tige à travers l’orifice dans
le bouchon. Fixer avec l’écrou du corps.
Retirer et ajuster le bouchon pour qu’il puisse s’élever à peu près
de 3/8″(1 cm) en position d’ouverture. Pour ajuster, dévisser
l’écrou du bouchon et raccourcir ou rallonger au besoin. Serrer
l’écrou du bouchon.
Appliquer trois couches de ruban d’étanchéité pour tige filetées et
de la pâte à joint sur le filetage de la pièce de raccordement.
Visser le tuyau dans la bride et fixer en serrant à la main.
Faire passer une extrémité du clip sur la tige. Glisser le raccord
sur la tige avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant l’orifice avec la
tige.
Déplacer le raccord vers sa position appropriée en comprimant le
clip et le faisant glisser sur la tige.
Insérer le levier de la tige dans l’orifice prévu du robinet et à
travers l’orifice prévu dans le raccord.
Écrou du corps
Corps
Joint d'étanchéité
Orifice du joint
Tige
Appliquer 3 couches
de ruban
d'étanchéité et un
petit boudin de
mastic aux filetages.
Écrou
d'arrêt
Bouchon d'arrêt
Pièce de
raccordement
Vis en clé
de violon
Clip
Tringle
réglable
Tige
Robinet
116585-2-BB Français-7 Kohler Co.

Installation complète de drain - Style A (cont.)
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende au dessus de l’orifice de la
tige de levage.
Kohler Co. Français-8 116585-2-BB

6. Installation de drain - Style B
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) sur le corps.
Introduire le corps du drain dans l’appareil, insérer le corps du
drain dans l’orifice du drain.
Du dessus de l’appareil, serrer délicatement à la main la bride sur
le corps du drain.
S’assurer que l’orifice d’étanchéité du corps du drain fasse face à
l’appareil et serrer délicatement l’écrou.
Enlever tout excédent de mastic d’étanchéité.
Appliquer du mastic
de plomberie.
Bride
Joint d'étanchéité
Rondelle
Écrou
Corps du drain
Appareil Sanitaire
116585-2-BB Français-9 Kohler Co.
