Kohler K-302 Assembly instructions

Installation and Care Guide
Two-Valve and Three-Valve Wall-Mount
Bath/Shower Fitting
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-302 K-303
K-6934
1205552-2-A

Tools and Materials
Before You Begin
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Shut off the main water supply.
Do not remove the plaster guards until instructed to.
Before installation, unpack the components and inspect them for
damage. Return the components to the carton until you are ready
to install.
1205552-2-A 2 Kohler Co.

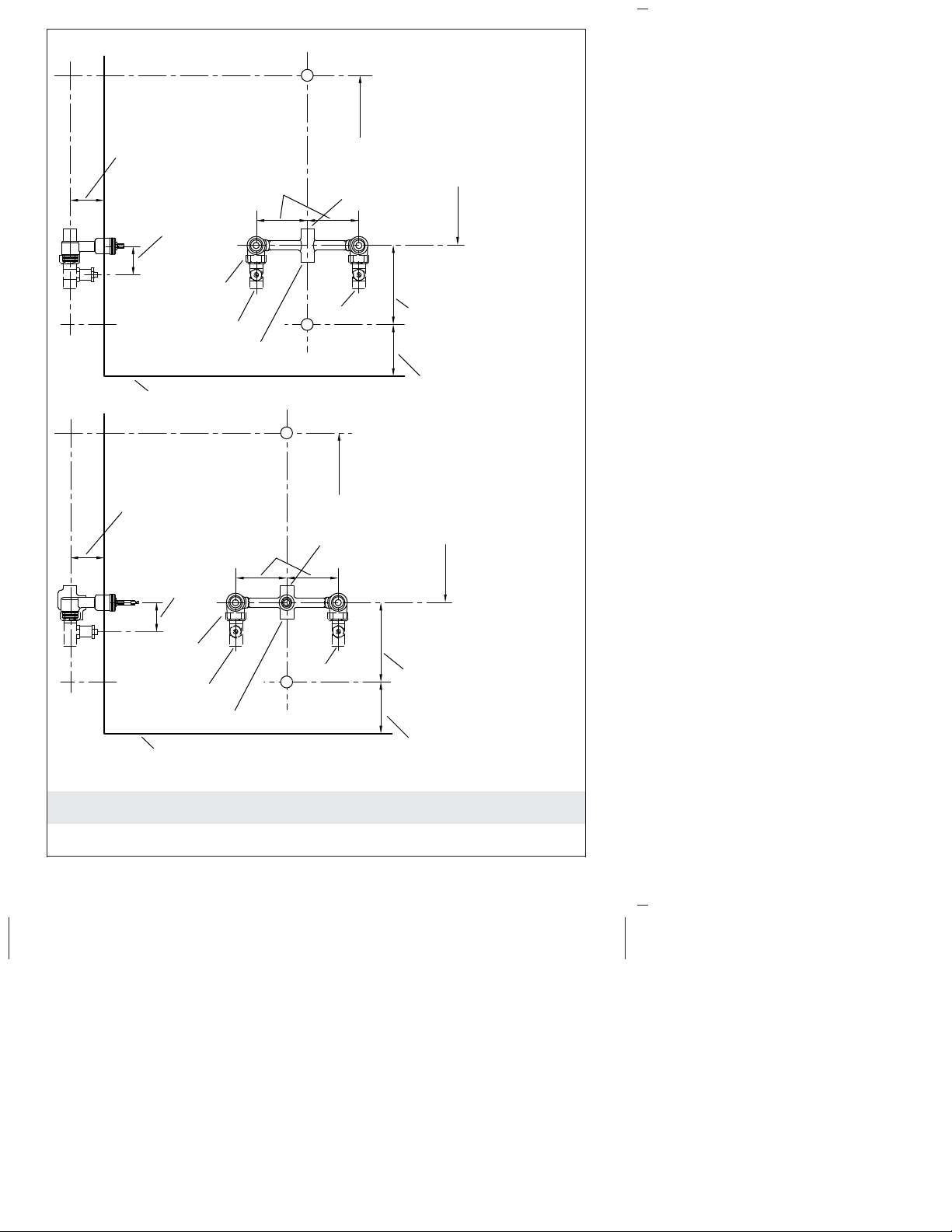

Rough-In
8" (293 mm) Typical
4" (102 mm) (Bath Only)
48" (1219 mm)
To Floor
(Shower Only)
48" (1219 mm)
To Floor
(Shower Only)
6' (1829 mm)
To Floor Typical
2-1/4" (57 mm) Min
3" (76 mm) Max
4" (102 mm)
2-1/4"
(57 mm)
1/2" NPT or
1/2" Copper
4" (102 mm) Typical
4" (102 mm) Typical
8" (293 mm) Typical
4" (102 mm) (Bath Only)
2-1/4"
(57 mm)
4" (102 mm)
6' (1829 mm)
To Floor Typical
2-1/4" (57 mm) Min
3" (76 mm) Max
1/2" NPT or
1/2" Copper
1/2" NPT Hot
1/2" NPT Tap
Top of Rim
1/2" NPT Hot
1/2" NPT Tap
Top of Rim
1/2" NPT
Cold
1/2" NPT
Cold
1/2" NPT Tap
1/2" NPT Tap
Kohler Co. 3 1205552-2-A

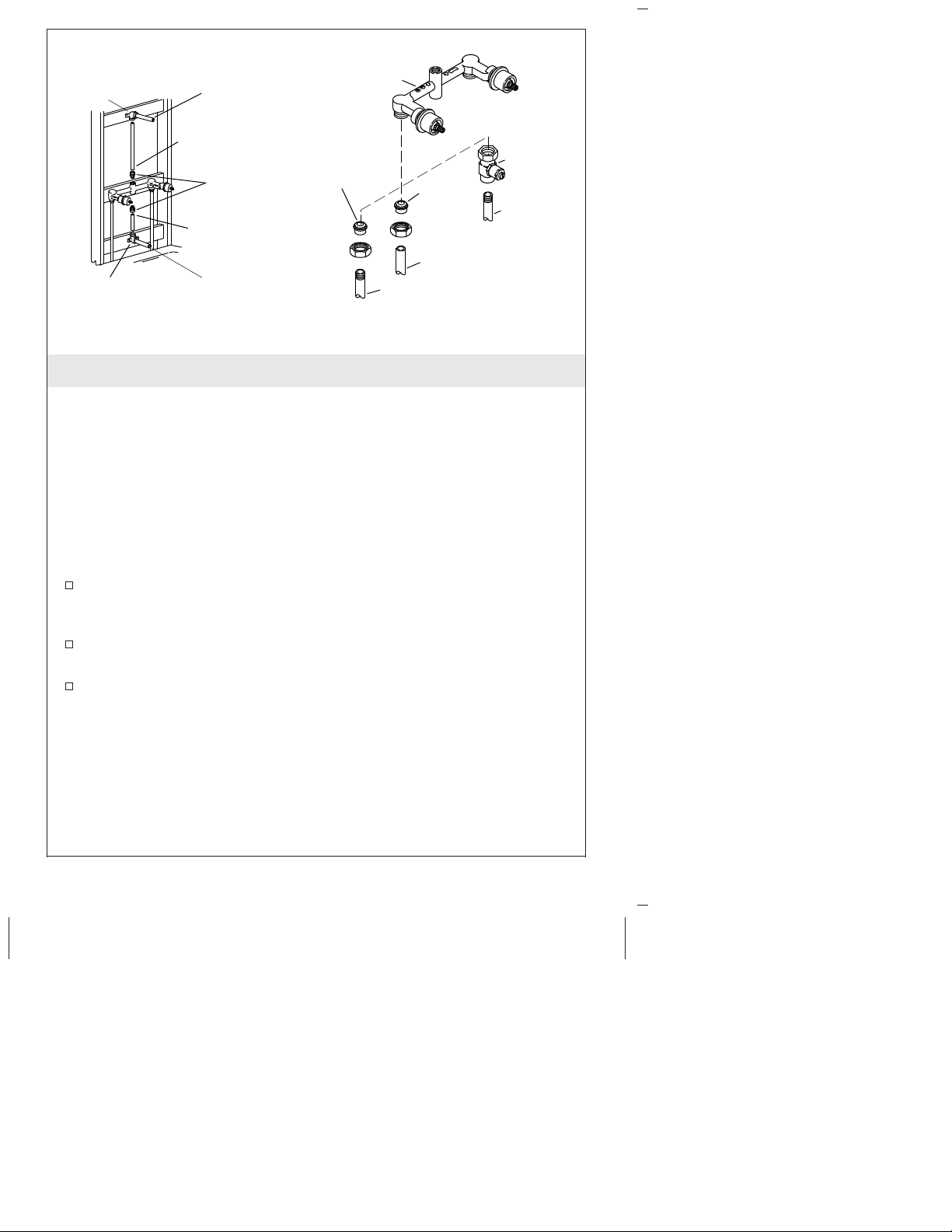

1. Bath and Shower Installation
NOTE: Typical dimensions for bath and shower installations are
shown on the rough-in diagram.
NOTE: Refer to the trim installations instructions for specific
requirements.
NOTE: Refer to the handle installation instructions for possible
rough-in depth requirements.
NOTE: The faucet fitting is factory assembled for hot and cold
water.
Unless otherwise instructed, rough-in the supply yoke 2-1/4″(57
mm) minimum to 3″(76 mm) maximum from the centerline of
the yoke to the outside of the finished wall.
Install 1/2″hot and cold supply tubing.
If specified, install the screwdriver stop valves.
NOTE: The three-valve yokes have no embossed graphics for the
showerhead and spout locations.
Elbow
Elbow
Adapters
1/2" Copper
Tubing
Temporary
Nipple
Temporary
Nipple
1/2" Copper
Tubing
Yoke
Stop
Valve
1/2"
Piping
1/2"
Piping
1/2" Copper
Tubing
1/2"
Threaded
Pipe
Union 1/2"
Sweat
Copper
Union
1205552-2-A 4 Kohler Co.

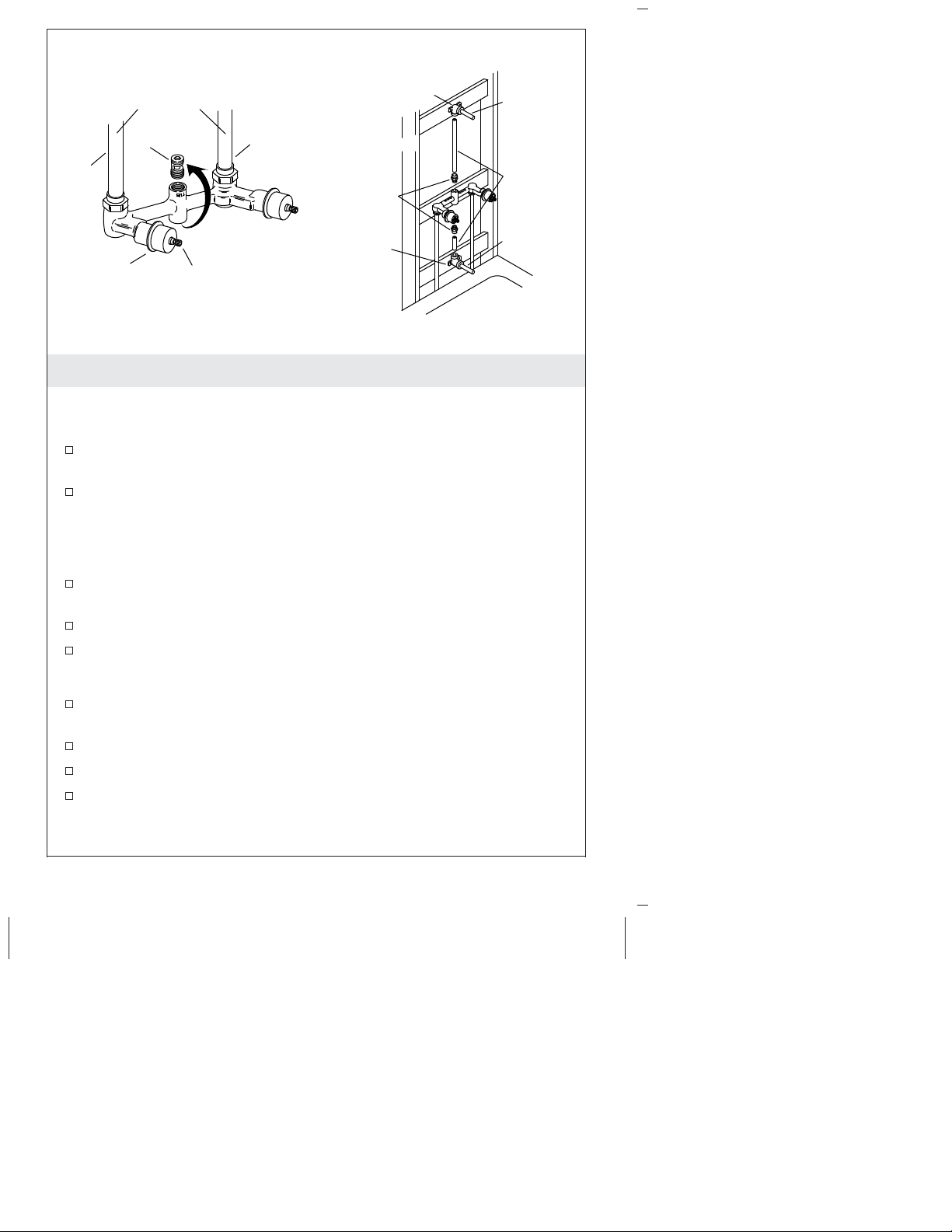

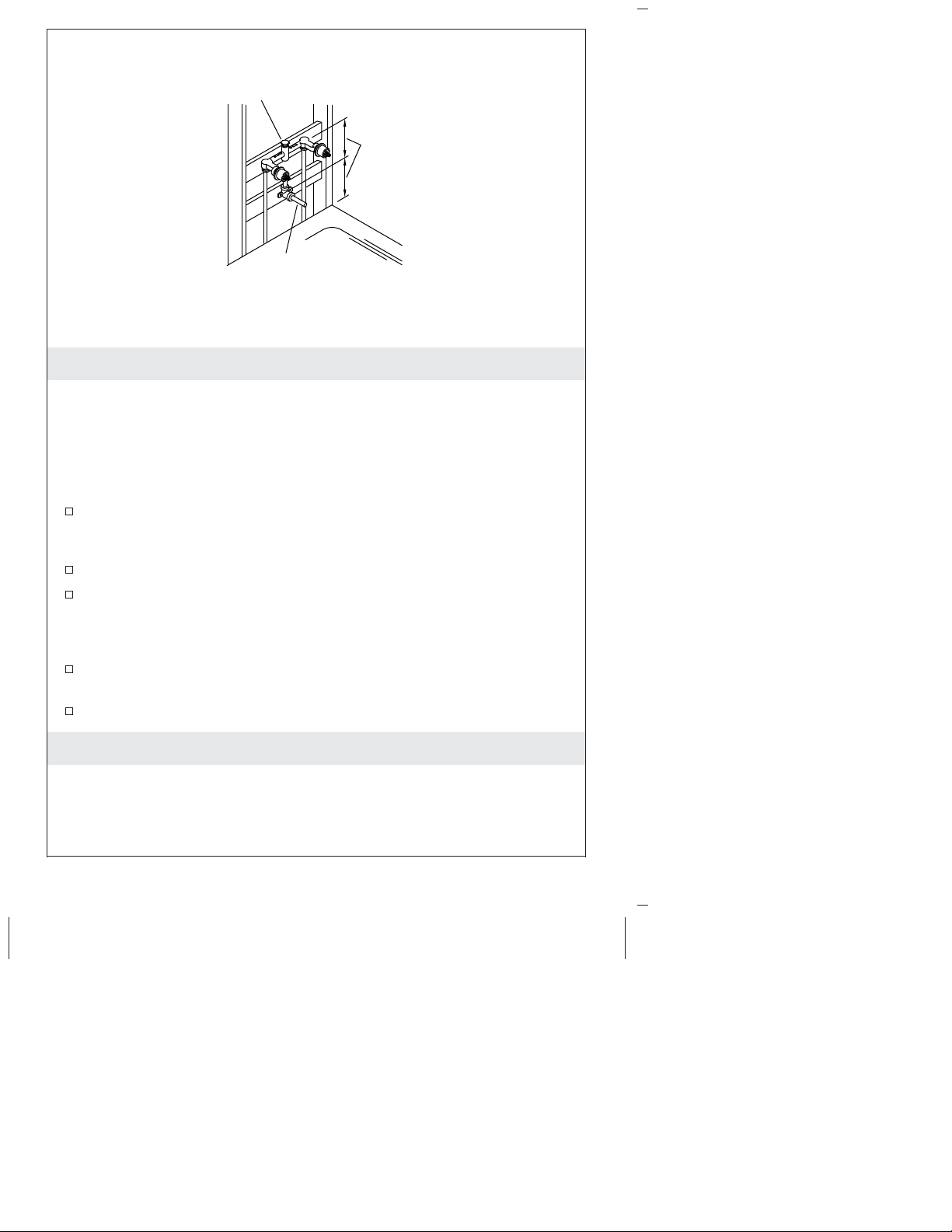

2. Complete the Bath and Shower Installation
For Ceiling Installations
NOTE: Do not use a three-valve yoke with ceiling supplies.
Turn the yoke over to allow the supplies to connect from the top
of the yoke.
Remove the aspirator with a 3/8″hex wrench and reinstall it in
the top of the yoke. Do not overtighten.
NOTE: Reversing the yoke for ceiling supplies will reverse the
direction in which the lever handles close.
For proper lever handle operation, open the valves and remove
and reverse the ceramic valves.
Make sure the valves are not dirty or damaged.
Wrench tighten the valves.
For All Installations
Install copper tubing and adapters between the yoke and shower
ell.
Install copper tubing and adapters between the yoke and bath ell.
Secure the tubing to the framing.
Install temporary 1/2″nipples into the shower and bath ells.
Ceiling
Supplies
Cold
Aspirator
Hot
Thread
Protector Valve Unit
Shower
Ell
Bath
Ell
Adapters
for
Copper
Tubing
1/2"
Copper
Tubing
Temporary
Nipple
Temporary
Nipple
Kohler Co. 5 1205552-2-A

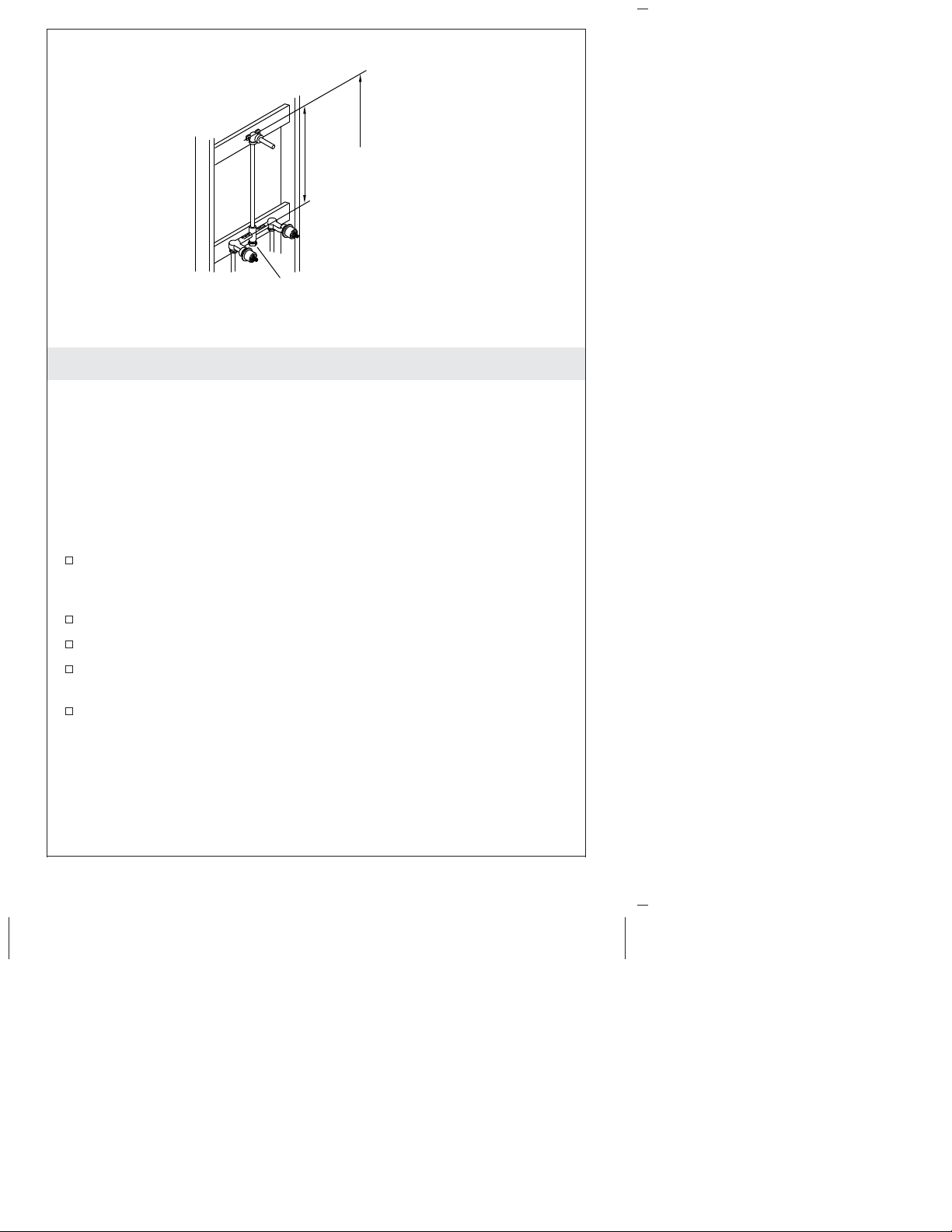

3. Shower Only Installations
NOTE: Shower only installations require two-valve yokes.
NOTE: Typical dimensions for bath and shower installations are
shown on the rough-in diagram.
NOTE: Refer to the trim installation instructions for specific
requirements.
NOTE: Refer to the handle installation instructions for possible
rough-in depth requirements.
Unless otherwise instructed, rough-in the supply yoke 2-1/4″(57
mm) minimum to 3″(76 mm) maximum from the centerline of
the yoke to the outside of the finished wall.
Install 1/2″hot and cold supply tubing.
If specified, install the screwdriver stop valves.
Using a 3/8″hex wrench, remove the aspirator from the yoke and
discard.
Install a plug in the spout pipe opening.
Plug
24"
(610 mm)
72"
(1829 mm)
To Floor
1205552-2-A 6 Kohler Co.

4. Bath Only Installations
NOTE: Bath only installations require two-valve yokes.
NOTE: Typical dimensions for bath and shower installations are
shown on the rough-in diagram.
NOTE: Refer to the trim installation instructions for specific
requirements.
Unless otherwise instructed, rough-in the supply yoke 2-1/4″(57
mm) minimum to 3″(76 mm) maximum from the centerline of
the yoke to the outside of the finished wall.
Install 1/2″hot and cold supply tubing.
If specified, install the screwdriver stop valves.
NOTE: Three-valve yokes have no embossed graphics for the
showerhead and spout locations.
Using a 3/8″hex wrench, remove the aspirator from the yoke and
discard.
Install a plug in the showerhead pipe opening.
Warranty
KOHLER
®
Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his or her home. If the Faucet
Plug
Temporary
Nipple
4"
(102 mm)
Kohler Co. 7 1205552-2-A

Warranty (cont.)
should leak or drip during normal use, Kohler Co. will, free of charge,
mail to the purchaser the cartridge necessary to put the Faucet in good
working condition. This warranty applies only to Kohler Faucets
installed in the United States of America, Canada or Mexico (″North
America″).
Kohler Co. also warrants all other aspects of the faucet or accessories
(″Faucet″)*, (except gold, non-Vibrant
®
, non-chrome finishes) to be free
of defects in material and workmanship during normal residential use
for as long as the original consumer purchaser owns his or her home.
This warranty applies only to Kohler Faucets installed in North
America. If a defect is found in normal residential use, Kohler Co. will,
at its election, repair, provide a replacement part or product, or make
appropriate adjustment. Damage to a product caused by accident,
misuse, or abuse is not covered by this warranty. Improper care and
cleaning will void the warranty**. Proof of purchase (original sales
receipt) must be provided to Kohler Co. with all warranty claims.
Kohler Co. is not responsible for labor charges, installation, or other
incidental or consequential costs. In no event shall the liability of
Kohler Co. exceed the purchase price of the Faucet.
If the Faucet is used commercially or is installed outside of North
America, or if the finish is gold, non-Vibrant or a painted or powder
coated color finish, Kohler Co. warrants the Faucet to be free from
defects in material and workmanship for one (1) year from the date the
product is installed, under Kohler Co.’s standard one-year limited
warranty.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444
Highland Drive, Kohler, WI 53044, USA. Please be sure to provide all
pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER (1-800-456-4537) from within the
USA and Canada, and 001-800-456-4537 from within Mexico, or visit
www.kohler.com within the USA, www.ca.kohler.com from within
Canada, or www.mx.kohler.com in Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE
WARRANTIES IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO
THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR
1205552-2-A 8 Kohler Co.

Warranty (cont.)
SELLER DISCLAIM ALL LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations of how long an implied warranty lasts or the
exclusion or limitation of such damages, so these limitations and
exclusions may not apply to you. This warranty gives the consumer
specific legal rights. You may also have other rights that vary from
state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
*Trend
®
faucets, MasterShower
®
tower, BodySpa systems and
components; WaterHaven
®
tower, systems and components; Tripoint
®
faucets, Polished Gold, non-Vibrant and painted or powder coated
finishes, fittings; all items within the ″Fixture Related″section of the
Kohler Faucets Price Book, drains, Duostrainer
®
sink strainers,
soap/lotion dispensers, MoxieTM Wireless Speaker; and faucets used in
commercial settings, and outside North America, are covered by
Kohler Co.’s one-year limited warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach,
acids, waxes, alcohol, solvents or other products not recommended for
chrome. This will void the warranty.
Kohler Co. 9 1205552-2-A

Guide d’installation et d’entretien
Raccord de baignoire/douche à deux et trois
robinets pour pose murale

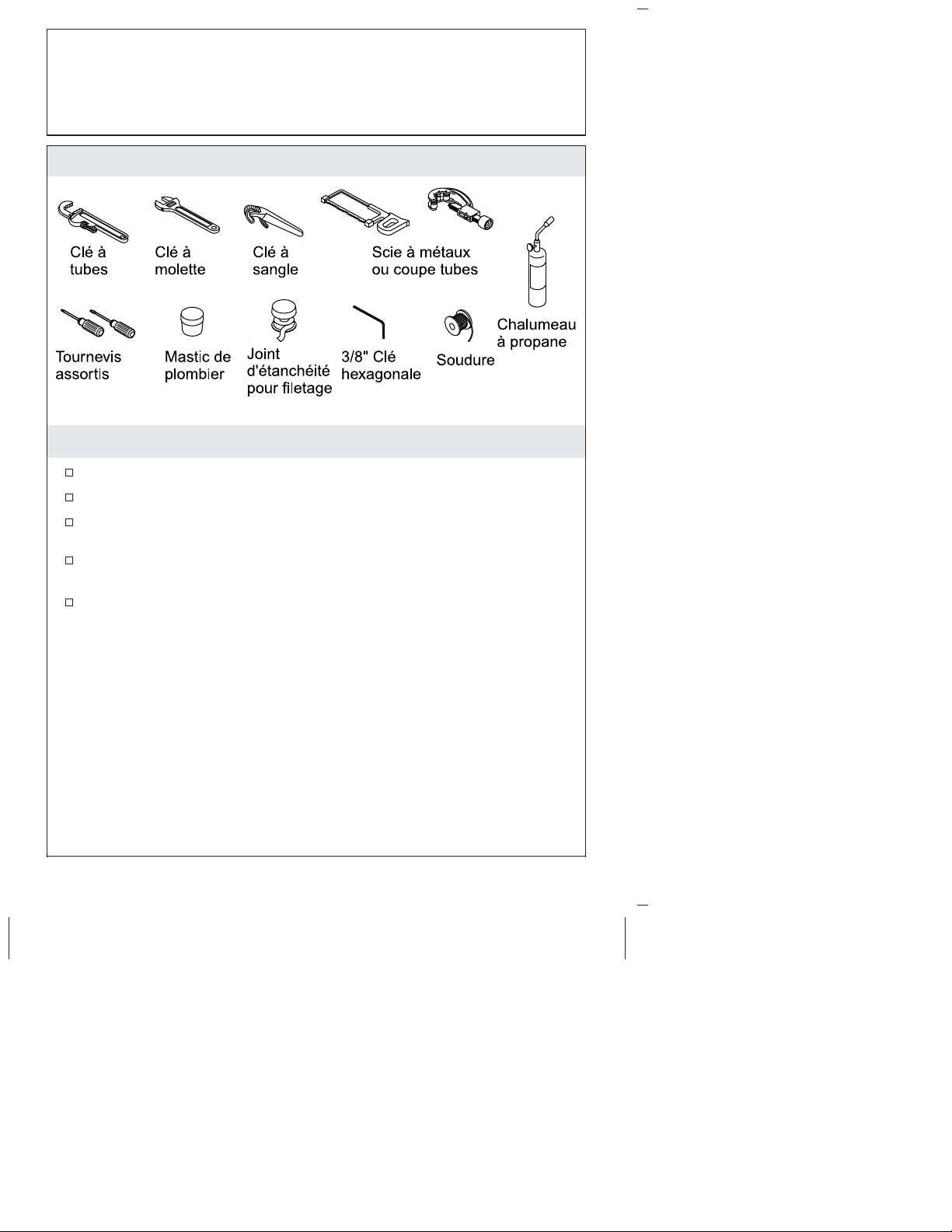

Outils et matériaux
Avant de commencer
Lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation en eau principale.
Ne pas retirer les protecteurs de plâtre avant d’en recevoir
l’instruction.
Avant la pose, déballer les pièces et vérifier qu’elles sont en bon
état. Remettre ensuite les pièces dans le carton d’emballage
jusqu’à l’installation
Kohler Co. Français-1 1205552-2-A

Raccordement
8" (293 mm) Typique
4" (102 mm)
(Baignoire seule)
48" (1219 mm)
au sol
(Douche seule)
48" (1219 mm)
au sol
(Douche seule)
6" (1829 mm)
au sol typique
2-1/4" (57 mm) Min
3" (76 mm) Max
4" (102 mm)
2-1/4"
(57 mm)
1/2" NPT ou
1/2" Cuivre
4" (102 mm) Typique
4" (102 mm) Typique
8" (293 mm) Typique
4" (102 mm)
(Baignoire seule)
2-1/4"
(57 mm)
4" (102 mm)
6" (1829 mm)
au sol typique
2-1/4" (57 mm) Min
3" (76 mm) Max
1/2" NPT ou
1/2" Cuivre
1/2" NPT Chaud
1/2" NPT Taraudé
Dessus du rebord
1/2" NPT Chaud
1/2" NPT Taraudé
Dessus du rebord
1/2" NPT
Froid
1/2" NPT
Froid
1/2" NPT
Taraudé
1/2" NPT
Taraudé
Kohler Co. Français-2 1205552-2-A

1. Installation de baignoire et de douche
REMARQUE: Les dimensions typiques d’installations de baignoire
et de douche sont indiquées sur le diagramme de raccordement.
REMARQUE: Voir les exigences spécifiques dans les instructions
d’installation de garniture.
REMARQUE: Voir les exigences éventuelles de profondeur de
raccordement dans les instructions d’installation des poignées.
REMARQUE: Le raccord de robinets est assemblé en usine pour
l’eau chaude et l’eau froide.
Sauf instruction contraire, placer l’arcade à une distance de 2-1/4″
(57 mm) minimum à 3″(76 mm) maximum, de l’axe de l’arcade à
l’extérieur du mur fini.
Poser une tuyauterie d’alimentation d’eau chaude et froide de
1/2″.
Si spécifié, installer les robinets d’arrêt à tournevis.
REMARQUE: Les arcades à trois robinets ne comportent pas de
graphismes en relief pour les emplacements de pomme de douche et
de bec.
Coude
Coude
Adaptateurs
Tube en cuivre
de 1/2"
Tube en cuivre
de 1/2"
Mamelon
temporaire
Mamelon
temporaire
Arcade
Valve
d'arrêt
Tuyauterie
de 1/2"
Tuyauterie
de 1/2"
Tuyauterie en
cuivre de 1/2"
Raccord
de tuyau
fileté de
1/2" Raccord
d'union
en cuivre
de 1/2"
1205552-2-A Français-3 Kohler Co.

2. Terminer l’installation de la baignoir et de la douche
Pour des installations au plafond
REMARQUE: Ne pas utiliser une arcade à trois robinets avec des
alimentations au plafond.
Retourner l’arcade pour pouvoir raccorder les alimentations par le
dessus de l’arcade.
Retirer le dispositif d’aération avec une clé six pans de 3/8″et le
remonter dans le haut de l’arcade. Ne pas serrer excessivement.
REMARQUE: L’inversion de l’arcade pour l’alimentation par le
plafond a pour effet d’inverser le sens de fermeture des leviers.
Pour que les leviers de robinet fonctionnent correctement, ouvrir
les robinets puis déposer et inverser les soupapes en céramique.
S’assurer que les robinet ne sont pas sales ni endommagés.
Serrer les robinets à la clé.
Pour toutes les installations
Installer une tuyauterie et des adaptateurs en cuivre entre l’arcade
et le coude de douche.
Installer une tuyauterie et des adaptateurs en cuivre entre l’arcade
et le coude de baignoire.
Fixer la tuyauterie en place sur l’ossature.
Alimentations
au plafond
Froid
Aspirateur
Chaud
Protecteur
de filetage Unité de
valve
Coude de
douche
Coude de
baignoire
Adaptateurs
pour
tuyauterie
en cuivre
Tuyauterie
en cuivre
de 1/2"
Mamelon
temporaire
Mamelon
temporaire
Kohler Co. Français-4 1205552-2-A

Terminer l’installation de la baignoir et de la douche (cont.)
Installer des mamelons temporaires de 1/2″dans les coudes de
douche et de baignoire.
1205552-2-A Français-5 Kohler Co.

3. Installation pour douche seule
REMARQUE: Les installations pour douche seule nécessitent des
arcadesà2robinets.
REMARQUE: Les dimensions typiques d’installations de baignoire
et de douche sont indiquées sur le diagramme de raccordement.
REMARQUE: Voir les exigences spécifiques dans les instructions
d’installation de garniture.
REMARQUE: Voir les exigences éventuelles de profondeur de
raccordement dans les instructions d’installation des poignées.
Sauf instruction contraire, placer l’arcade à une distance de 2-1/4″
(57 mm) minimum à 3″(76 mm) maximum, de l’axe de l’arcade à
l’extérieur du mur fini.
Poser la tuyauterie d’alimentation d’eau chaude et froide de 1/2″.
Si spécifié, installer les robinets d’arrêt à tournevis.
Avec une clé six pans de 3/8″, retirer le dispositif d’aspiration de
l’arcade et le jeter.
Installer un bouchon dans l’ouverture de tuyauterie du bec.
Bouchon
24"
(610 mm)
72"
(1829 mm)
Au sol
Kohler Co. Français-6 1205552-2-A

4. Installation pour baignoire seule
REMARQUE: Les installations pour baignoire seule nécessitent des
arcadesà2robinets.
REMARQUE: Les dimensions typiques d’installations de baignoire
et de douche sont indiquées sur le diagramme de raccordement.
REMARQUE: Voir les exigences spécifiques dans les instructions
d’installation de garniture.
Sauf instruction contraire, placer l’arcade à une distance de 2-1/4″
(57 mm) minimum à 3″(76 mm) maximum, de l’axe de l’arcade à
l’extérieur du mur fini.
Poser la tuyauterie d’alimentation d’eau chaude et froide de 1/2″.
Si spécifié, installer les robinets d’arrêt à tournevis.
REMARQUE: Les arcades à trois robinets ne comportent pas de
graphismes en relief pour les emplacements de pomme de douche et
de bec.
Avec une clé six pans de 3/8″, retirer le dispositif d’aspiration de
l’arcade et le jeter.
Installer un bouchon dans l’ouverture de tuyauterie de la pomme
de douche.
Bouchon
Mamelon
temporaire
4"
(102 mm)
1205552-2-A Français-7 Kohler Co.

Garantie
Garantie limitée à vie du robinet KOHLER
®
Kohler Co. garantit que les robinets* fabriqués après le 1er janvier 1997
ne fuient pas et ne gouttent pas lors d’une utilisation domestique
normale, aussi longtemps que l’acquéreur d’origine demeure
propriétaire de son domicile. Si le robinet goutte ou présente des fuites
lors d’une utilisation normale, Kohler Co. enverra par courrier à
l’acheteur, sans frais, la cartouche nécessaire pour réparer le robinet. La
présente garantie s’applique uniquement aux robinets Kohler installés
aux États-Unis, au Canada ou au Mexique (″Amérique du Nord″).
Kohler Co. garantit également toutes les autres caractéristiques du
robinet ou des accessoires (″Robinet″)*, (à l’exception des finitions
dorées, non-Vibrant
®
, non chromées) contre tout vice de matériau et de
fabrication lors d’une utilisation domestique normale, aussi longtemps
que l’acquéreur d’origine demeure propriétaire de son domicile. La
présente garantie s’applique uniquement aux robinets Kohler installés
en Amérique du Nord. Si un vice est décelé lors d’une utilisation
domestique normale, Kohler Co. choisira, à sa discrétion, la réparation,
le remplacement ou la rectification appropriée. Cette garantie n’offre
pas de protection contre les dommages dus à un accident, une
mauvaise utilisation ou un mauvais traitement. Un entretien et un
nettoyage inadéquats annulent la garantie**. Une preuve d’achat (ticket
de caisse d’origine) doit être présentée à Kohler Co. avec toutes les
réclamations au titre de la garantie. Kohler Co. n’est pas responsable
des frais de main-d’œuvre, d’installation ou de tout autre frais
particulier, accessoire ou indirect. La responsabilité de Kohler Co. ne
dépassera en aucun cas le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce ou s’il est installé en dehors
d’Amérique du Nord, ou si la finition est dorée, non-Vibrant, peinte ou
revêtue d’une poudre, Kohler Co. garantit le robinet contre tout vice de
matériau et de fabrication pendant un (1) an à partir de la date
d’installation du produit, selon les modalités de la garantie limitée
standard d’un an de Kohler Co.
Pour toute réclamation au titre de la présente garantie, contacter
Kohler Co. par l’intermédiaire du vendeur, plombier, centre de
rénovation ou revendeur par internet, ou bien par écrit à l’adresse
suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive,
Kohler, WI 53044, USA. Fournir tous les renseignements pertinents à la
réclamation, dont notamment une description complète du problème et
du produit, le numéro de modèle, la couleur, la finition, la date et le
lieu d’achat du produit. Joindre également l’original de la facture. Pour
de plus amples renseignements ou pour obtenir les coordonnées du
service de réparation le plus proche, appeler le 1-800-4-KOHLER
(1-800-456-4537) à partir des E.-U. et du Canada, et le 001-800-456-4537
Kohler Co. Français-8 1205552-2-A

Garantie (cont.)
à partir du Mexique, ou consulter le site www.kohler.com aux É.-U.,
www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au
Mexique.
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES
GARANTIES AU LIEU ET PLACE DE TOUTES AUTRES
GARANTIES, EXPRESSES OU TACITES, Y COMPRIS LES
GARANTIES TACITES DE COMMERCIALITÉ ET D’ADAPTATION
À UN USAGE PARTICULIER. KOHLER CO. ET/OU LE
REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE
LES DOMMAGES PARTICULIERS, ACCESSOIRES OU
INDIRECTS. Certains états et provinces ne permettent pas de limite
sur la durée de la garantie tacite, ni l’exclusion ou la limite des
dommages, et, par conséquent, lesdites limites et exclusions peuvent
ne pas s’appliquer à votre cas. La présente garantie accorde au
consommateur des droits juridiques particuliers. Vous pouvez
également avoir d’autres droits qui varient d’un état ou d’une
province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend
®
, la colonne MasterShower
®
, les systèmes et
éléments BodySpa, la colonne, les systèmes et les éléments
WaterHaven
®
; les robinets Tripoint
®
, les finitions or poli, non-Vibrant
et peintes ou à revêtement de poudre, les raccords; tous les articles de
la section ″Fixture Related″du catalogue des prix des robinets Kohler,
les drains, les crépines d’évier Duostrainer
®
, les distributeurs de
savon/lotion, le haut-parleur MoxieTM sans fil; et les robinets utilisés
dans des milieux commerciaux et hors de l’Amérique du Nord, sont
couverts par la garantie limitée d’un an de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de
l’ammoniaque, de l’eau de Javel, des acides, des cires, de l’alcool, des
dissolvants ou autres produits non recommandés pour le chrome. Ceci
annulera la garantie.
1205552-2-A Français-9 Kohler Co.

Guía de instalación y cuidado
Conexión de dos y tres válvulas de montaje a
la pared para bañera o ducha
Herramientas y materiales
Antes de comenzar
Lea todas las instrucciones antes de comenzar.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
No retire los protectores de yeso hasta que se le indique.
Antes de la instalación, desembale los componentes y revíselos
para asegurase que no presenten daño. Vuelva a poner los
componentes en la caja de cartón hasta el momento de la
instalación.
Kohler Co. Español-1 1205552-2-A

Diagrama de instalación
8" (293 mm) típico
4" (102 mm)
(Sólo bañera)
48" (1219 mm)
al piso
(sólo ducha)
48" (1219 mm)
al piso
(sólo ducha)
6' (1829 mm)
al piso típico
2-1/4" (57 mm) Mín
3" (76 mm) Máx
4" (102 mm)
2-1/4"
(57 mm)
1/2" NPT o
1/2" de cobre
4" (102 mm)
típico
4" (102 mm) típico
8" (293 mm) típico
4" (102 mm)
(Sólo bañera)
2-1/4"
(57 mm)
4" (102 mm)
6' (1829 mm)
al piso típico
2-1/4" (57 mm) Mín
3" (76 mm) Máx
1/2" NPT o
1/2" de cobre
1/2" NPT Caliente
Rosca de 1/2" NPT
Parte superior del borde
1/2" NPT Caliente
Rosca de 1/2" NPT
Parte superior del borde
1/2" NPT
Fría
1/2" NPT
Fría
Rosca de
1/2" NPT
Rosca de
1/2" NPT
1205552-2-A Español-2 Kohler Co.
