Kohler K-8816 User manual

Installation Guide
Sink Strainer
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-8816 K-8817
113776-2-AB

Thank You For Choosing Kohler
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect waste and supply tubing for any sign of damage.
Replace waste or supply tubing if necessary.
Install the faucet according to the instructions packed with the faucet.
Kohler Co. reserves the right to make revisions in the design of products without notice, as specified
within the Price Book.
Adjustable Wrench Plumbers Putty Sealant Tape
Assorted Screwdrivers
113776-2-AB 2 Kohler Co.

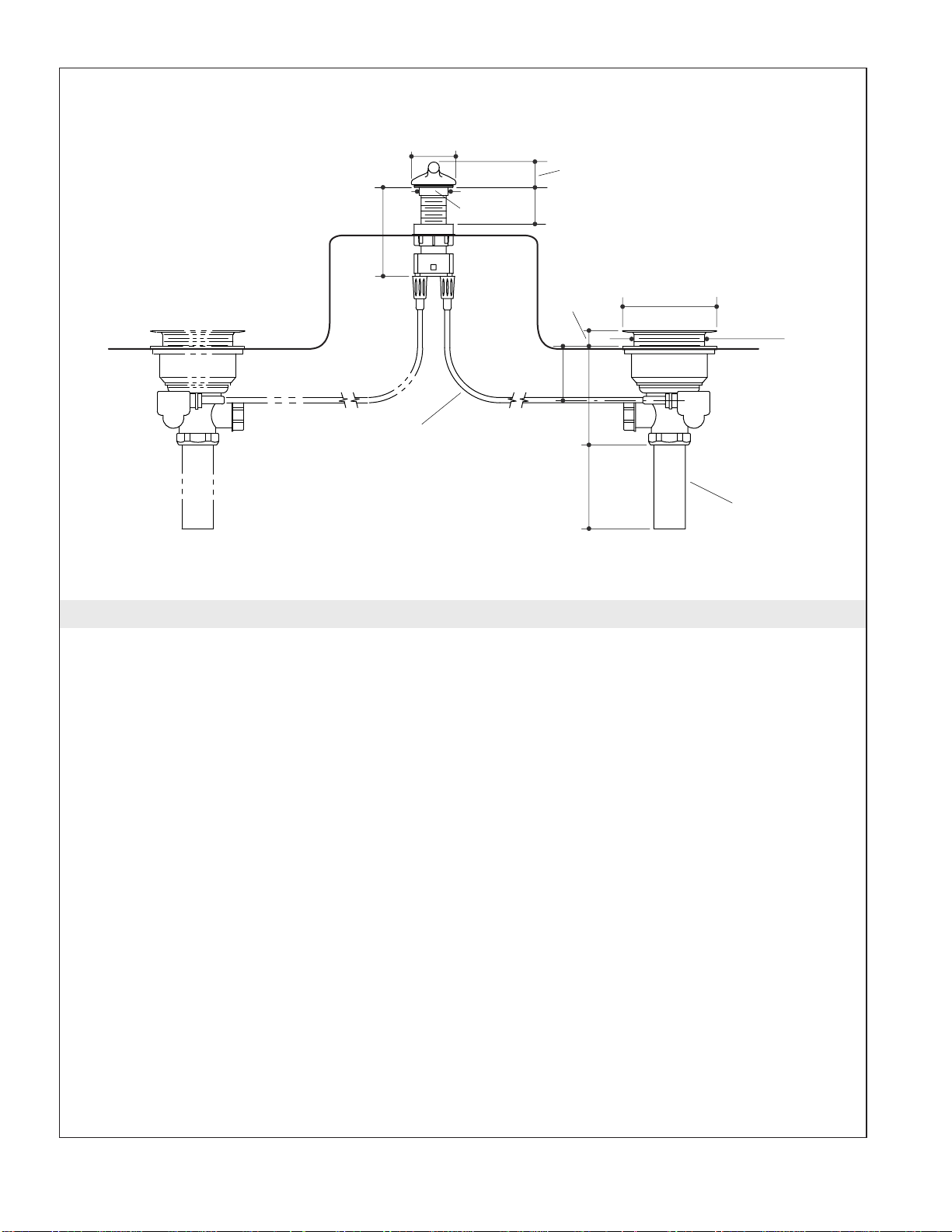

1. Rough-In Diagram
1-1/2" O.D.
27" (68.6 cm)
Cable
4-1/4"
(10.8 cm)
2-1/8" D.
(5.4 cm)
2-1/2"
(6.4 cm)
4-1/2" D.
(11.4 cm) 3-3/8" D.
(8.6 cm)
4"
(10.2 cm)
4-11/16"
(11.9 cm)
1-5/16" D.
(3.3 cm)
1-1/8"
(2.9 cm)
1-3/4"
(4.4 cm) Max.
3/4"
(1.9 cm)
Max.
Kohler Co. 3 113776-2-AB

2. Disassemble the Strainer
Remove the strainer cup and stopper from the drain body.
Thread the screw out of the control body housing and remove the drain body.
3. Prepare the Drain Control
Look inside the control housing and position the actuator assembly with the outer flat toward the
front of the sink.
Control Flange
Gasket
Flange Nut
Strainer Cup
Stopper
Screw
Drain Body
Fiber Gasket
Cable
Control Knob
Indicator
Control Body
Housing
Control Body
Gasket
Control
Body
Rubber
Gasket
Plastic
Washer
Control
Housing
Control
Flange
Control
Housing
Inner
Flat Outer Flat Toward
Front of Sink
113776-2-AB 4 Kohler Co.

4. Control Knob Indicator Positioning
Familiarize yourself with the actuator assembly and the various positions.
Insert and remove the control knob and compare the inside positions to those shown above.
Control Knob Indicator Positions
Control
Knob
Indicator
Control
Knob
Position #1
LR LR LR LR
Position #2 Position #3 Position #4
Single/Dual Control
Drain(s) Open Dual Control
Right Drain Open;
Left Drain Closed
Single/Dual Control
Drain(s) Closed Dual Control Right Drain Closed;
Left Drain Open
Kohler Co. 5 113776-2-AB

5. Alternate Control Knob Positioning
NOTE: Installing the control housing in this manner will not affect the drain operation shown on the
previous page.
If you prefer to position the control knob indicator opposite of positions #1 and #3 shown on the
previous page, insert the control knob and rotate the control housing 180°.
The control knob indicator should now point toward the front of the sink when the drain is open
and the back of the sink when the drain is closed.
6. Connect the Drain Control to the Cable
CAUTION: Risk of product damage. Do not kink or loop the cable.
NOTE: The cable drain is assembled properly when the control knob indicator points toward the drain
that is closed.
Determine the preferred position of the control knob indicator.
Connect the cable(s) to the control housing by placing the cable ends into the sockets and pushing
the cable connectors over the cable sockets.
Hand tighten the cable connectors to the control housing.
Connect the right hand drain cable to the right hand control connection. Connect the left hand drain
cable to the left hand control connection.
Control
Flange
Control
Housing
Rotate Control
Housing 180˚
Outer Flat
Toward Back of
Sink Control
Housing
Sockets
Cable Connector
(Part of Control Body)
Cable Ends
113776-2-AB 6 Kohler Co.

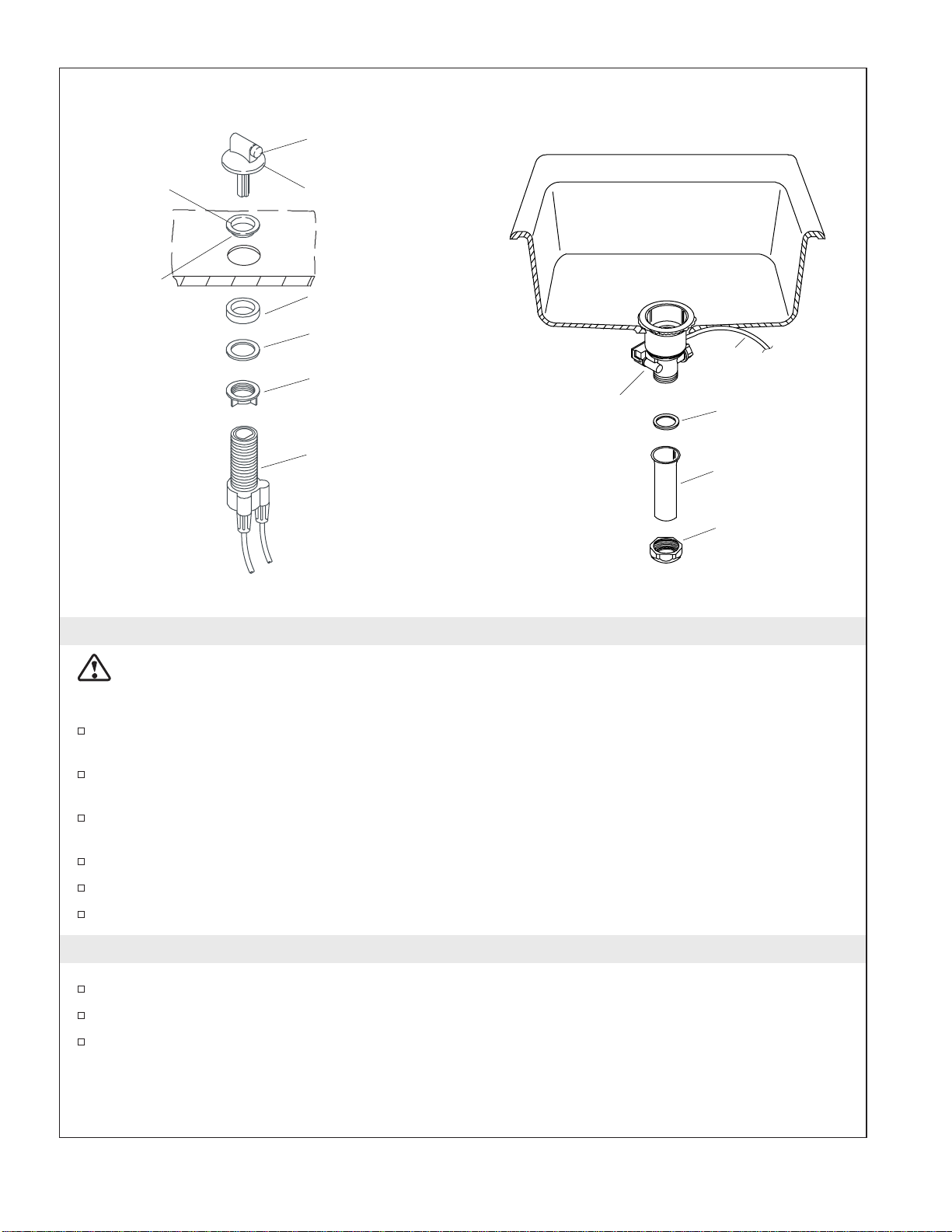

7. Install the Drain Control
CAUTION: Risk of poor product performance. Location of the cable drain control on the faucet deck
is critical to product performance. Make sure the 27″(68.6 cm) control body will reach the sink drain
before the cable drain control is installed.
Remove the control flange from the control housing and apply a ring of plumbers putty or other
sealant around the bottom of the control flange according to the putty manufacturer’s instructions.
Assemble the flange nut, plastic washer and gasket to control housing. The distance between the top
of the control housing and gasket must be larger than the faucet deck thickness.
From under the sink, lift the control housing up to faucet deck and turn the control flange until
tight.
Align position of control housing as previously determined.
Push the control flange onto the sink.
Tighten the flange nut and remove excess putty or sealant.
8. Complete the Strainer Installation
Apply thread sealant tape to the control body.
Slide the nut onto the tailpiece and insert the small gasket.
Thread the tailpiece to the control body and tighten the nut securely with a wrench.
Apply
Plumbers
Putty.
Control
Flange
Control Knob
Indicator
Control Knob
Flange
Nut
Plastic
Washer
Control
Housing
Gasket
Control Body Gasket
Tailpiece
Nut
Cable
(Assembled
to Control)
Kohler Co. 7 113776-2-AB

9. Adjust the Stopper
NOTE: The stopper may need to be adjusted to maximize water drainage.
Place the stopper and strainer cup into the drain body and open the drain.
Check the gap between the stopper and strainer cup.
Remove the strainer cup and stopper from the drain body.
Thread the adjustment screw out of the stopper until the stopper almost touches strainer cup.
Thread the knurled nut until it touches the stopper.
If necessary, repeat the process until the stopper is properly adjusted.
Strainer Cup
Stopper
Knurled
Nut
Drain
Body
Adjustment
Screw
Cable
(Assembled
to Control)
113776-2-AB 8 Kohler Co.

Guide d’installation
Crépine d’évier
Outils et matériels
Merci d’avoir choisi la société Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet
sont au verso. Merci encore d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si l’évacuation ou les tubes d’arrivée d’eau sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Installer le robinet suivant les instructions d’installation emballées avec le robinet.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des robinets sans
préavis, comme spécifié dans le catalogue des prix.
Clé à molette Mastic d'étanchéité Ruban
d'étanchéité
pour filets
Tournevis assortis
Kohler Co. Français-1 113776-2-AB

1. Plan de raccordement
Ø 1-1/2" Ext.
Câble 27"
(68,6 cm)
4-1/4"
(10,8 cm)
Ø 2-1/8"
(5,4 cm)
2-1/2"
(6,4 cm)
Ø 4-1/2"
(11,4 cm) Ø 3-3/8"
(8,6 cm)
4" (10,2 cm)
4-11/16"
(11,9 cm)
Ø 1-5/16"
(3,3 cm)
1-1/8"
(2,9 cm)
1-3/4" (4,4 cm)
Max.
3/4"
(1,9 cm)
Max.
113776-2-AB Français-2 Kohler Co.

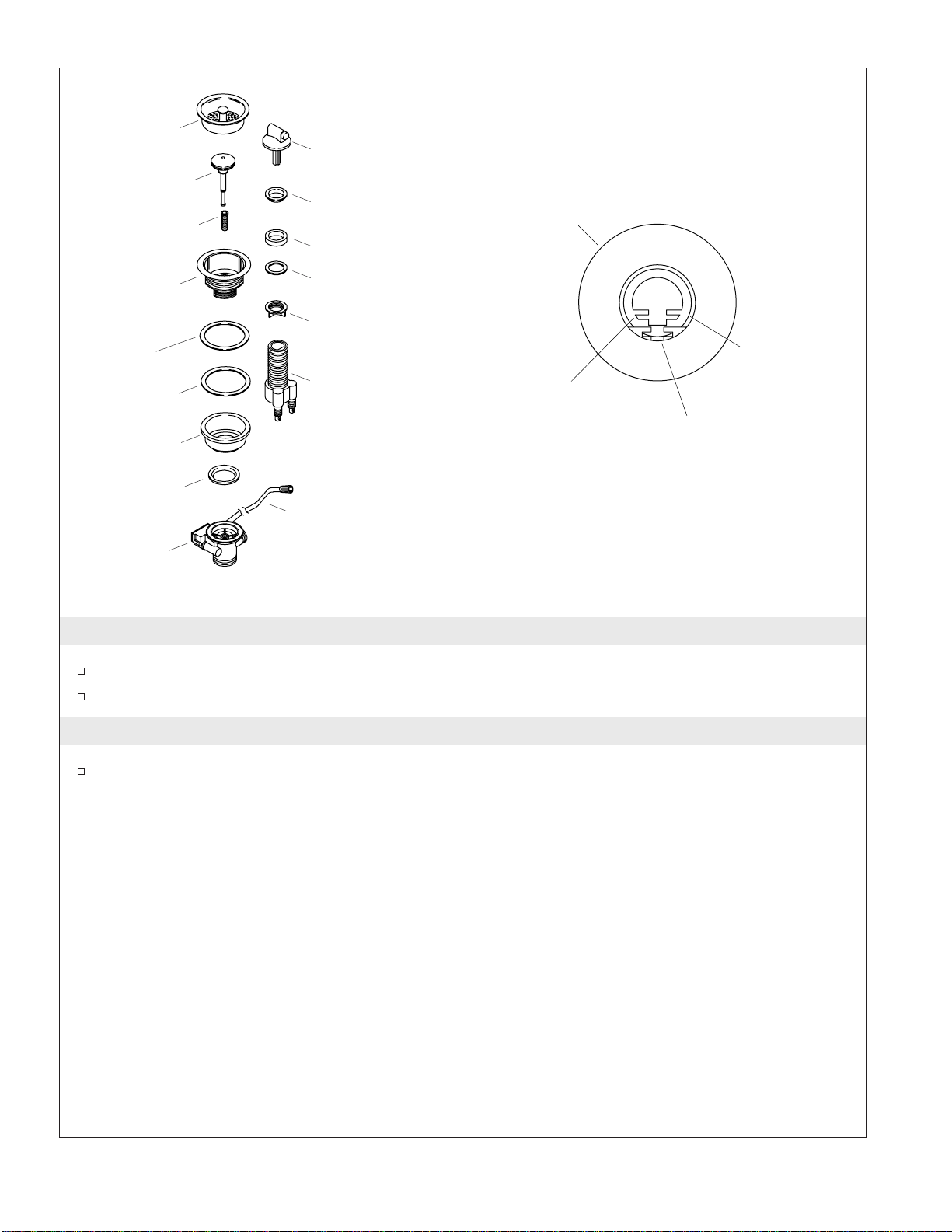

2. Démonter la crépine
Retirer le receptacle de la crépine et l’arrêt du corps du drain.
Dévisser la vis du logement du corps de contrôle et retirer le corps du drain.
3. Préparer le contrôle du drain
Regarder à l’intérieur du logement du contrôle et positionner l’interrupteur avec le côté plat vers
l’avant de l’évier.
Bride de contrôle
Joint d'étanchéité
Bouchon d'arrêt
Vis
Câble
Bouton indicateur
de contrôle
Logement du
corps du contrôle
Joint du corps
du contrôle
Corps du
contrôle
Joint en
caoutchouc
Rondelle en
plastique
Logement
du contrôle
Receptacle
de crépine
Corps du
drain
Joint d'étanchéité
en fibres
Écrou de
la bride
Bride de
contrôle
Logement
du contrôle
Intérieur plat
Extérieur plat vers
l'avant de l'évier
Kohler Co. Français-3 113776-2-AB

4. Positionner le bouton indicateur de contrôle
Se familiariser avec l’ensemble interrupteur et les positions diverses.
Insérer et retirer le bouton de contrôle et comparer les positions internes avec celles de ceux montrés
ci-dessus.

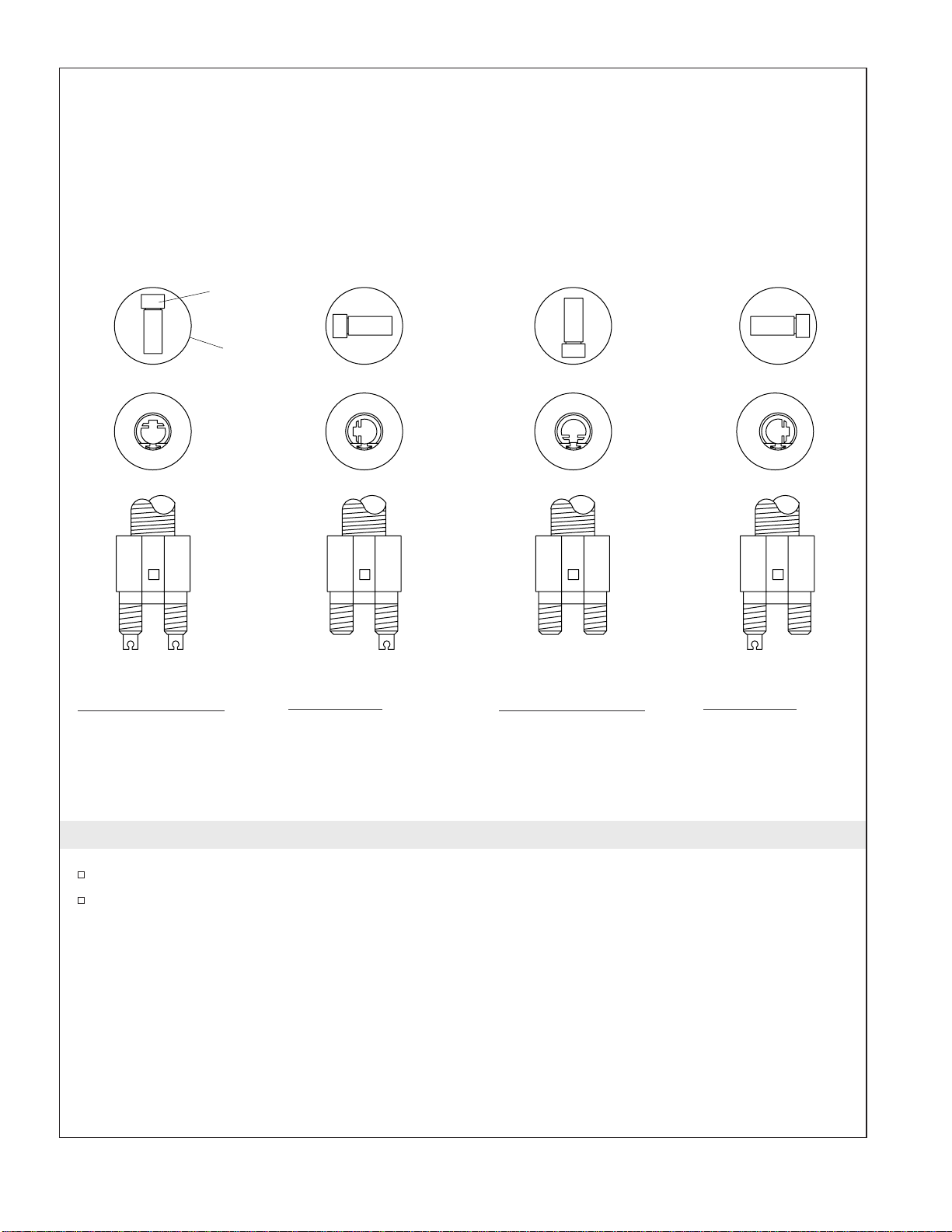

Positions du bouton indicateur de contrôle
Bouton
indicateur
de contrôle
Bouton de
contrôle
Position #1
LR LR LR LR
Position #2 Position #3 Position #4
Mono/double contrôle
Drain ouvert Double contrôle
Drain droit ouvert;
drain gauche fermé
Drain Mono/double contrôle
Drain fermé Double contrôle Drain droit fermé;
drain gauche
ouvert
113776-2-AB Français-4 Kohler Co.

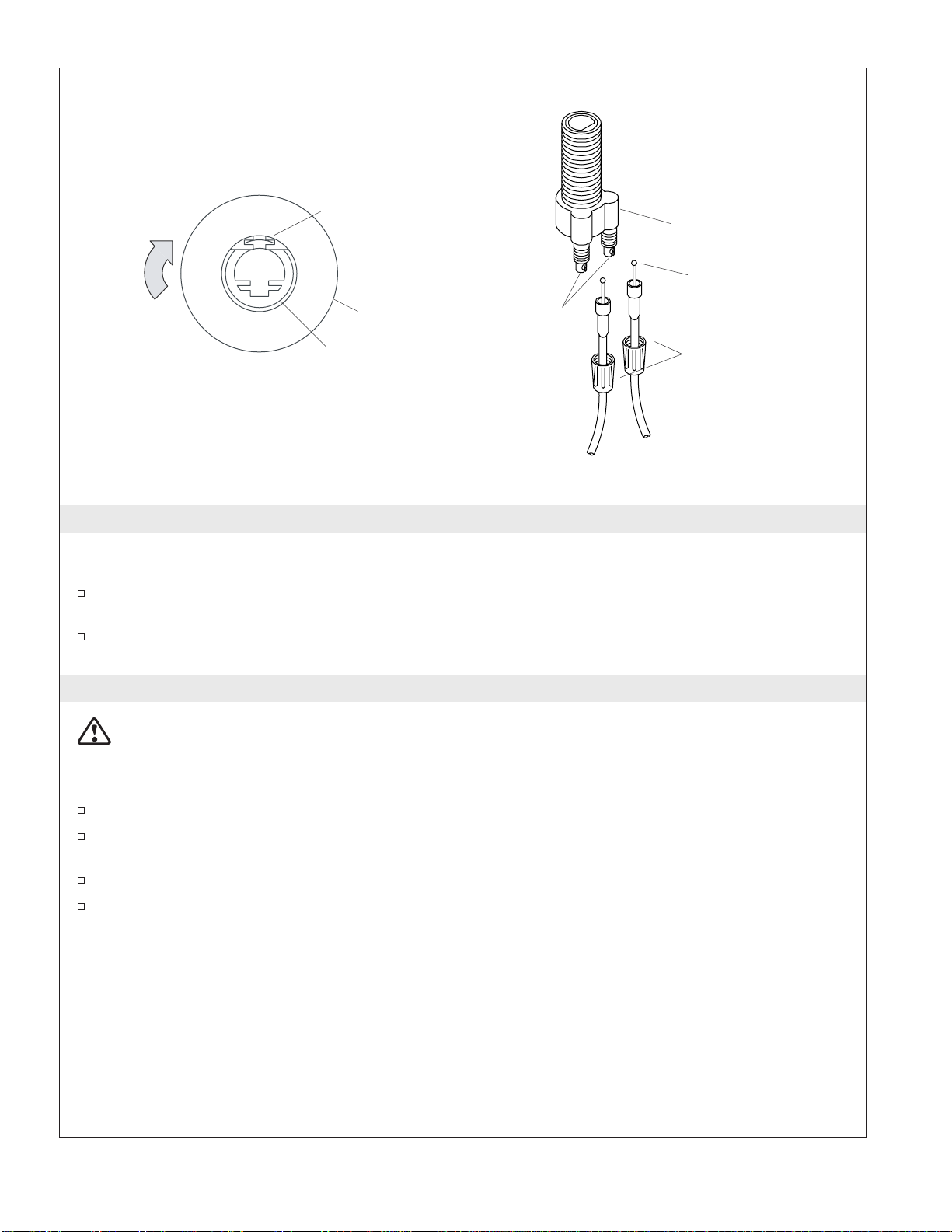

5. Positionnement alterné du bouton indicateur de contrôle
REMARQUE : Installer le logement de contrôle de cette manière n’affectera pas l’opération du drain
indiquée à la page précédente.
Si la position de l’indicateur du bouton de contrôle, de la page précédente, opposée aux positions #1
et #3 est préférée, insérer le bouton de contrôle et pivoter le logement du contrôle de 180°.
L’indicateur du bouton de contrôle devrait pointer maintenant vers l’avant de l’évier lorsque le
drain est ouvert et l’arrière de l’évier lorsqu’il est fermé.
6. Connecter le contrôle du drain au câble
ATTENTION : Risque d’endommagement du produit. Ne pas plier ou boucler le câble.
REMARQUE : Le câble du drain est assemblé proprement lorsque l’indicateur du bouton de contrôle
pointe vers le drain fermé.
Déterminer la position préférée de l’indicateur du bouton de contrôle.
Connecter le(s) câble(s) au logement de contrôle en placant les extrémités du câble dans les embouts
et en poussant les connecteurs de câble sur les embouts.
Serrer à la main les connecteurs de câble au logement de contrôle.
Connecter le câble de drain droit à la connexion de contrôle droite. Connecter le câble de drain
gauche à la connexion de contrôle gauche.
Bride de
contrôle
Logement
du contrôle
Pivoter le
logement du
contrôle de 180˚
Extérieur plat
vers l'arrière de
l'évier Logement
du contrôle
Douilles
Connecteur Câble
(Partie du corps de
contrôle)
Extrémités de câble
Kohler Co. Français-5 113776-2-AB

7. Installer le contrôle du drain
ATTENTION : Risque de faible performance du produit. La localisation du contrôle du câble du
drain sur le comptoir du robinet est critique à la performance du produit. S’assurer que le corps de
contrôle de 27″(68,6 cm) atteindra le drain de l’évier avant que le contrôle du câble du drain ne soit
installé.
Retirer la bride de contrôle du logement de contrôle et appliquer une bague de mastic de plombier
ou autre matériau d’étanchéité autour de la base de la bride de contrôle selon les instructions du
fabricant du mastic.
Assembler l’écrou de la bride, la rondelle en plastique et la bague au logement de contrôle. La
distance entre le dessus du logement de contrôle et de la bague doit être plus grande que
l’épaisseur du comptoir du robinet.
D’en dessous de l’évier, soulever le logement de contrôle vers le comptoir et tourner la bride de
contrôle jusqu’au serrage.
Aligner la position du logement de contrôle tel que préalablement déterminer.
Pousser la bride de contrôle sur l’évier.
Serrer l’écrou de la bride et retirer l’excès de mastic ou de matériau d’étanchéité.
8. Compléter l’installation de la crépine
Appliquer un ruban d’étanchéité sur le filetage de l’about.
Glisser l’écrou sur l’about et insérer la petite bague d’étanchéité.
Visser l’about sur le corps de contrôle et bien serrer l’écrou avec une clé.
Appliquer du
mastic de
plomberie.
Bride de
contrôle
Bouton
indicateur de
contrôle
Bouton de contrôle
Écrou de
la bride
Rondelle en
plastique
Logement du
contrôle
Joint d'étanchéité
Corps du contrôle Joint d'étanchéité
Écrou
Câble
(Assemblé
au contrôle)
Pièce de
raccordement
113776-2-AB Français-6 Kohler Co.

9. Ajuster le bouchon d’arrêt
REMARQUE : Le bouchon d’arrêt doit être ajusté pour maximiser le drainage d’eau.
Placer l’arrêt et le réceptacle de la crépine dans le corps du drain et ouvrir ce dernier.
Vérifier l’espace entre l’arrêt et le réceptacle de la crépine.
Retirer le réceptacle de la crépine et l’arrêt du corps du drain.
Dévisser la vis de réglage de l’arrêt jusqu’à ce que celui-ci touche le réceptacle de la crépine.
Visser l’écrou moleté jusqu’à ce qu’il touche l’arrêt.
Si nécessaire, répéter le processus jusqu’à ce que l’arrêt soit proprement ajusté.
Écrou moleté
Corps
du drain
Vis de
réglage
Câble
(Assemblé
au contrôle)
Receptacle de
crépine
Bouchon
d'arrêt
Kohler Co. Français-7 113776-2-AB

Guía de Instalación
Colador de fregadero
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de
comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.
Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de construcción.
Cierre el suministro principal de agua.
Revise con cuidado las tuberías de suministro y desagüe para ver si están dañadas.
Reemplace las tuberías de desagüe o suministro de ser necesario.
Instale la grifería según las instrucciones incluidas con la misma.
Kohler Co. se reserva el derecho de modificar el diseño de sus productos sin previo aviso, tal como
se especifica en la lista de precios.
Llave ajustable Masilla de plomería Cinta para rosca
Juego de destornilladores
Kohler Co. Español-1 113776-2-AB

1. Diagrama de instalación
1-1/2" D.E.
Cable de 27"
(68,6 cm)
4-1/4"
(10,8 cm)
2-1/8" D.
(5,4 cm)
2-1/2"
(6,4 cm)
4-1/2" D.
(11,4 cm) 3-3/8" D.
(8,6 cm)
4" (10,2 cm)
4-11/16"
(11,9 cm)
1-5/16" D.
(3,3 cm)
1-1/8"
(2,9 cm)
1-3/4"
(4,4 cm) Máx.
3/4"
(1,9 cm)
Máx.
Kohler Co. Español-2 113776-2-AB

2. Desmonte el colador
Retire la cesta del colador y el obturador del cuerpo de desagüe.
Desenrosque el tornillo del alojamiento del cuerpo de control y retire el cuerpo de desagüe.
3. Prepare el control de desagüe
Mire dentro del alojamiento de control y coloque el montaje del accionador con el reborde plano
exterior hacia el frente del fregadero.
Brida de control
Empaque
Tuerca de brida
Obturador
Tornillo
Cable
Indicador de la
perilla de control
Alojamiento del
cuerpo del control
Empaque del
cuerpo del control
Cuerpo del
control
Empaque
de goma
Arandela
de plástico
Alojamiento
del control
Empaque
de fibra
Cuerpo de
desagüe
Cesta de
colador
Brida de
control
Alojamiento
del control
Reborde
plano interior El reborde plano
exterior hacia el frente
del fregadero.
113776-2-AB Español-3 Kohler Co.

4. Colocación del indicador de la perilla de control
Familiarícese con el montaje del accionador y las distintas posiciones.
Inserte y retire la perilla de control y compare las posiciones interiores con las mostradas arriba.
Posiciones del indicador de la perilla de control
Indicador
de la perilla
de control
Perilla de
control
Posición nº 1
ID ID ID ID
Posición nº 2 Posición nº 3 Posición nº 4
Desagüe(s) de control
monomando/doble
abierto(s).
Control doble
Desagüe derecho
abierto; desagüe
izquierdo cerrado
Desagüe(s) de control
monomando/doble
cerrado(s).
Control doble
Desagüe derecho
cerrado; desagüe
izquierdo abierto
Kohler Co. Español-4 113776-2-AB

5. Alterne la posición de la perilla de control
NOTA: Si se instala el alojamiento de control de esta manera, el funcionamiento del desagüe mostrado en
la página anterior no se verá afectado.
Si prefiere que el indicador de la perilla de control se encuentre en el lado opuesto de las posiciones
n°1yn°3mostradas en la página anterior, inserte la perilla de control y gire el alojamiento de
control 180 grados.
El indicador de la perilla de control debe apuntar hacia el frente del fregadero cuando el desagüe
esté abierto y hacia la parte posterior del fregadero cuando el desagüe esté cerrado.
6. Conecte el control de desagüe al cable
PRECAUCIÓN: Riesgo de daños al producto. No doble o tuerza el cable.
NOTA: El desagüe con cable estará montado correctamente si el indicador de la perilla del control apunta
hacia el desagüe que está cerrado.
Determine el lugar deseado para el indicador de la perilla de control.
Conecte el cable o los cables al alojamiento del control, colocando los extremos en los puertos y
empujando los conectores sobre los puertos.
Apriete a mano los conectores de los cables en el alojamiento del control.
Conecte el cable de desagüe del lado derecho a la conexión de control derecha. Conecte el cable de
desagüe del lado izquierdo a la conexión de control izquierda.
Brida de
control
Alojamiento
del control
Gire el
alojamiento
del control
180 grados.
El reborde plano
exterior hacia la
parte posterior
del fregadero. Alojamiento
del control
Puertos
Conector del cable
(parte del cuerpo de
control)
Extremos del cable
113776-2-AB Español-5 Kohler Co.
