Kohler K-527 User manual

Installation Guide
Digital Interface
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-527
1143086-2-C

IMPORTANT INSTRUCTIONS
WARNING: When using electrical products, basic precautions should always be followed,
including the following:
WARNING: Risk of electric shock. Connect only to circuits protected by a Ground-Fault
Circuit-Interrupter (GFCI) or Residual Current Device (RCD). Grounding is required. The unit
should be installed and grounded by a qualified service representative.
WARNING: Risk of electric shock. A licensed electrician should route all electrical wiring.
WARNING: Risk of electric shock. Disconnect power before servicing.
WARNING: Risk of injury or property damage. Please read all instructions thoroughly before
beginning installation.
NOTICE: Follow all plumbing, electrical, and building codes.
1143086-2-C 2 Kohler Co.

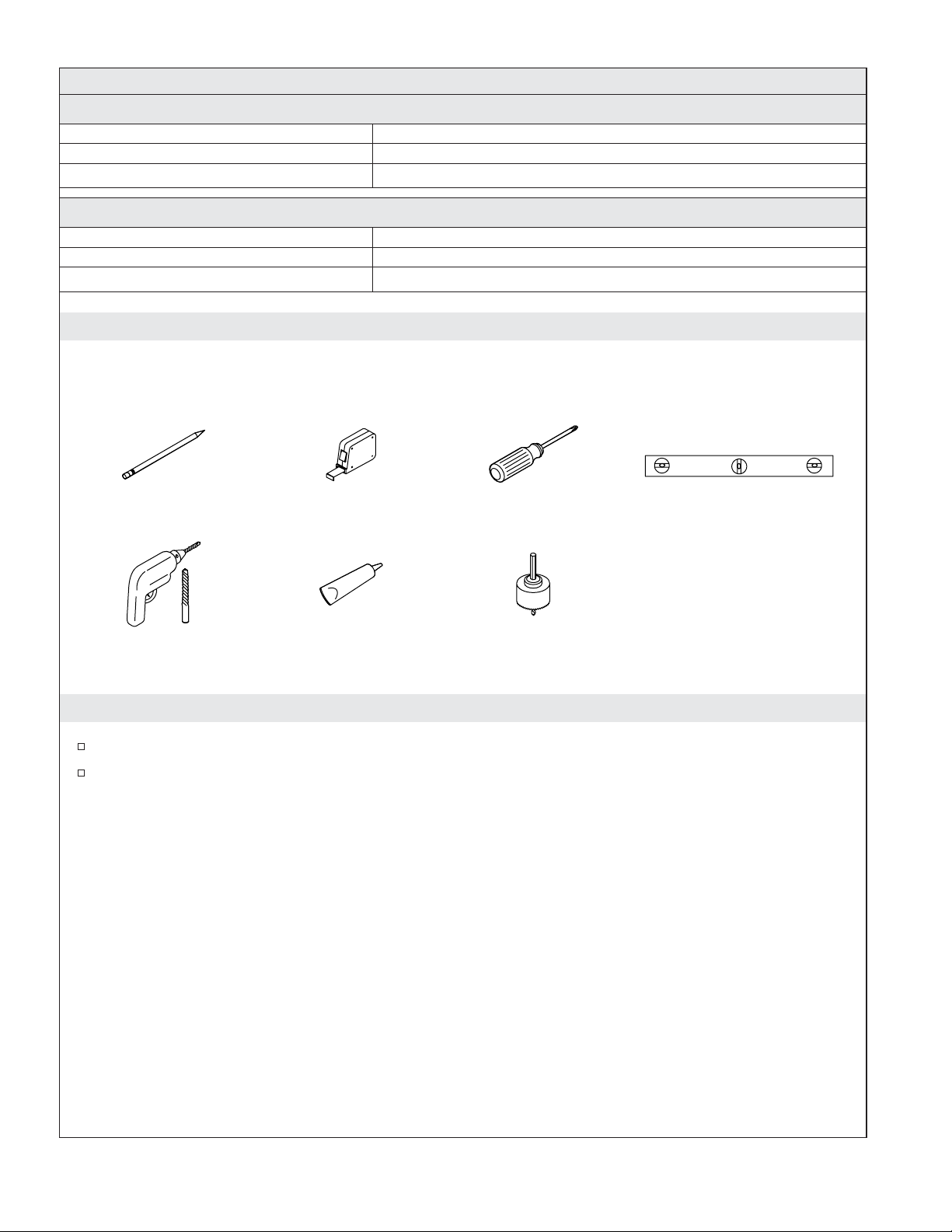

Specifications
Interface
Ambient Temperature Max 125°F (51.5°C)
Maximum Relative Humidity 100% condensing (External surface only)
User Interface Cable Length 20’ (6.1 m)
Valve
Ambient Temperature Greater than 34°F (1°C), Max 104°F (40°C)
Maximum Relative Humidity 95% non-condensing
Electrical Service 120 V, 15 A, 60 Hz
Tools and Materials
Before You Begin
Observe all local plumbing, building, and electrical codes.
Read these instructions and determine all required components along with their installation
locations before beginning this installation.
Pencil Level
Drill and 1/4" Drill Bit
Tape Measure Phillips
Screwdriver
1-3/8" or 3.5 cm
Hole Saw
Silicone Sealant
Kohler Co. 3 1143086-2-C

Roughing-In
Cable
3/4"
(1.9 cm)
20' (6.1 m)
1-3/8" (3.5 cm) D.
18" (45.7 cm)
7-3/4"
(19.7 cm)
2-11/16" (6.8 cm)
Recommended
58" (147.3 cm)
To Floor
1143086-2-C 4 Kohler Co.

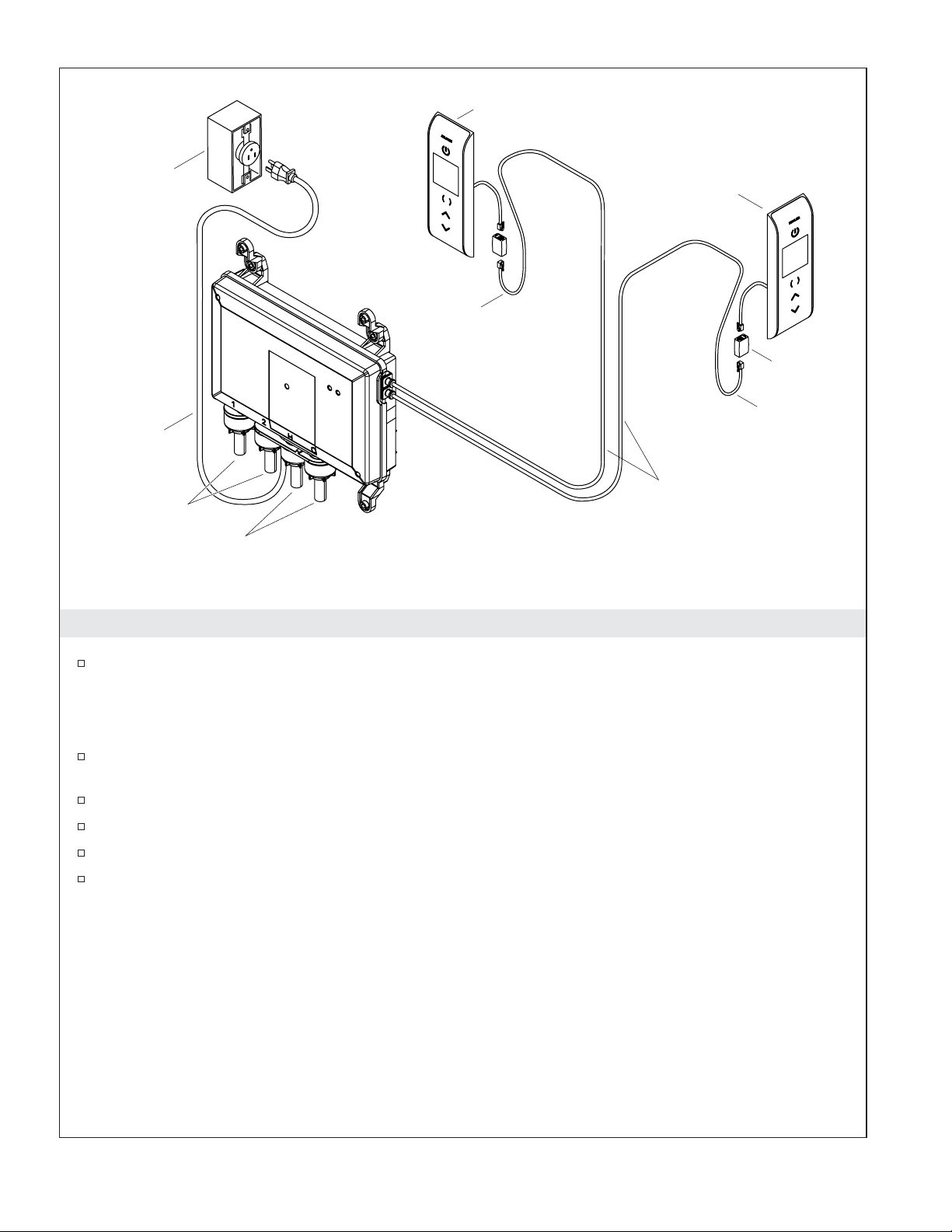

1. Preparation
If not already installed, install the two-outlet digital valve at this time according to the instructions
packed with the product.
NOTE: Your system can be set up to use up to two user interfaces. One interface, installed inside the
shower, is required.
Determine the location of all components along with their installation requirements before beginning
this installation.
Allow for enough slack in the cables for drip loops.
Install the valve according to the instructions packed with the valve.
Route interface cable(s) to the interface installation location.
Complete the finished wall.
Coupler
Drip Loop
Drip
Loop
Power Cord
Outlet
Interface
Interface
20' (6.1 m) Cables
NOTE: Only one interface, installed inside the shower, is required.
An additional interface can be installed outside the shower.
Outlets
Supply Inlets
Kohler Co. 5 1143086-2-C

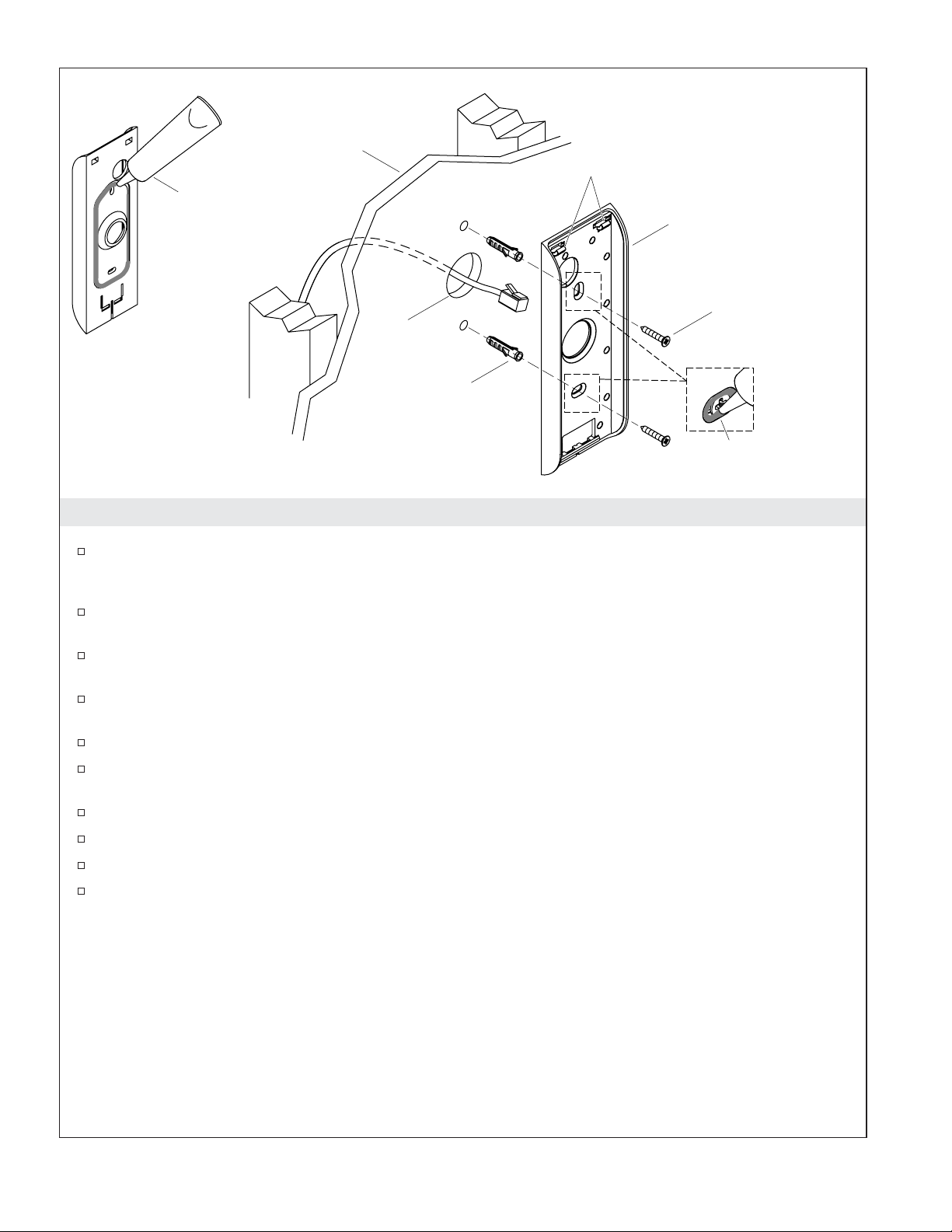

2. Install the Mounting Plate
Determine the interface installation location. The recommended mounting height is 54″(137.2 cm)
from the floor to the bottom of the interface. Refer to the ″Roughing-In″section.
Hold the mounting plate at the installation location and mark the center hole and two mounting
hole locations onto the wall.
Using a hole saw, cut a 1-3/8″(3.5 cm) hole in the finished wall at the marked location.
Using a 1/4″drill bit, drill holes at the remaining two marked locations.
Press the anchors into the wall.
Generously apply sealant in the groove on the back of the mounting plate.
Pull the cable through the finished wall and the center hole of the mounting plate.
Position the mounting plate on the wall with the tabs on top.
Secure the mounting plate to the wall with the screws.
Apply sealant to cover the mounting plate screws.
Screw
Anchor
1-3/8"
(3.5 cm) D.
Hole
Mounting Plate
Apply sealant.
Finished Wall
Tabs
Apply sealant.
1143086-2-C 6 Kohler Co.

3. Install the Interface
Using the grease from the provided capsule, apply grease into both ends of the coupler.
Connect the cable from the wall and the tail of the interface to the coupler. Press each cable into the
coupler until it clicks into place.
Gently pull on the cables to verify they are fully engaged into the coupler.
Feed the cable and coupler through the hole into the wall cavity. Ensure a drip loop is made.
Hook the top of the interface onto the mounting plate.
Press the bottom of the interface in until it clicks into the mounting plate.
Connect the cables
to the coupler.
Coupler
Press until the interface
clicks into place.
Hook the interface onto
the mounting bracket.
Apply grease in both
ends of the coupler.
Kohler Co. 7 1143086-2-C

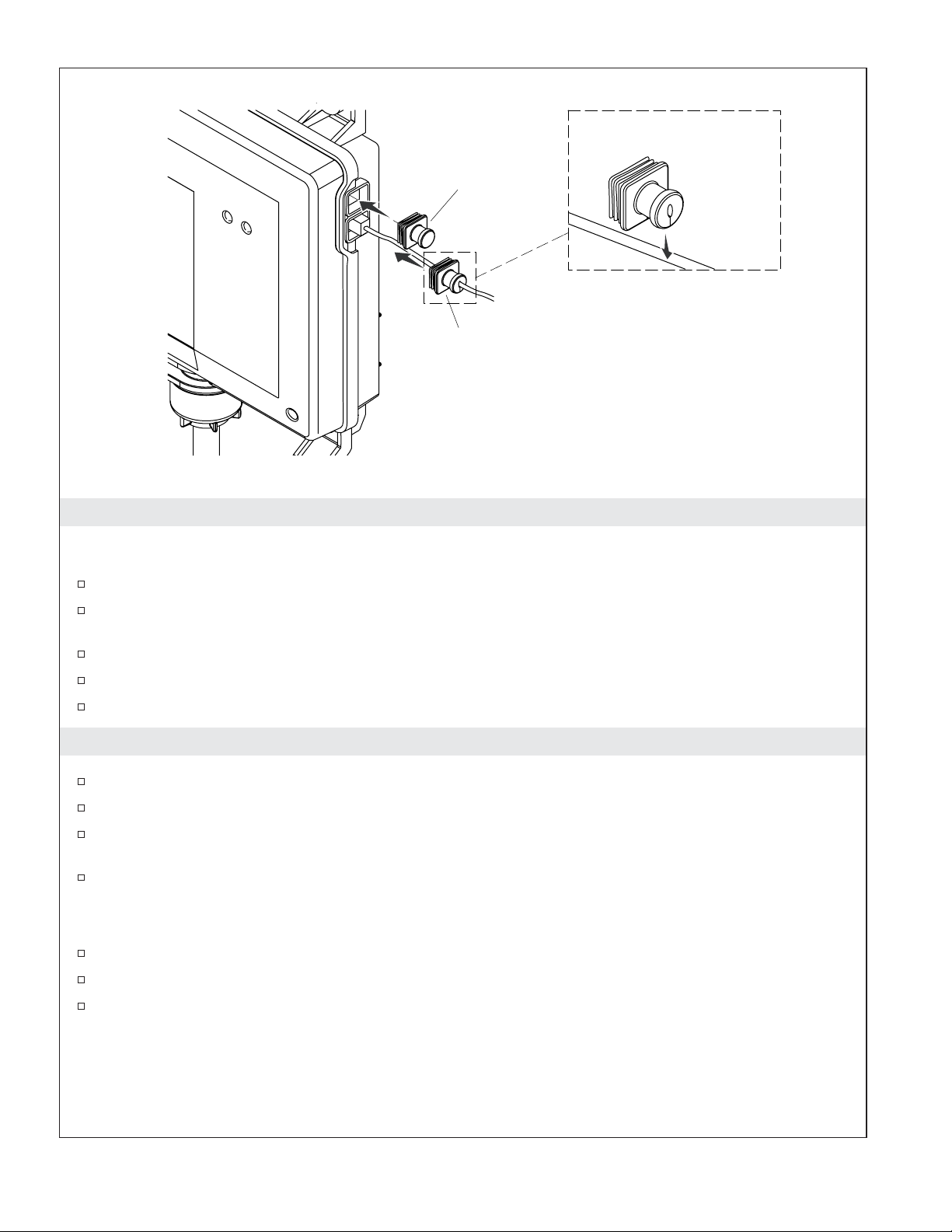

4. Complete the Installation
IMPORTANT! Make drip loops in all cables.
Slide a split boot onto each interface cable.
Connect the interface cable to the valve. Press each cable into the valve socket until it clicks into
place.
Gently pull on each cable to verify it is fully engaged in the valve socket.
Press the boot over the connection and into the valve socket to seal the connection.
If only one interface is installed, insert a solid boot into the unused socket.
5. Installation Checkout
Turn on the water supply to the valve.
Check all connections for leaks and make any adjustments as needed.
Plug in the valve. You should hear the valve power up and the power icon on the user interface will
be lit.
If not already completed, refer to the ″User Interface User Guide″to set up the interface.
NOTE: For more information about using the user interface and its menus, refer to the ″User Interface
User Guide.″
Press the [Power Icon] to turn on the shower.
Check for leaks and make any adjustments as needed.
Verify that the water flow is sufficient for your showering needs.
Slide the split boot onto the
interface cable.
Split Boot
Solid Boot
1143086-2-C 8 Kohler Co.

Troubleshooting
CAUTION: Risk of personal injury. The valve may contain hot water; be careful when draining
any residual water.
IMPORTANT! Turn off the power and water supply to the valve before performing any maintenance.
It is recommended that any valve maintenance should be performed by a Kohler Co. Authorized Service
Representative.
This troubleshooting guide is for general aid only. For service and installation issues or concerns, call
1-800-4KOHLER.
Troubleshooting Table
Symptoms Probable Cause Recommended Action
1. Control panel is not lit. A. Valve is not plugged into the
outlet.
A. Plug the valve into an outlet.
B. Interface cable connections may
be loose or disconnected.
B. Check all interface cable
connections, connect if needed.
C. Circuit breaker has been
tripped.
C. Reset the circuit breaker.
D. The valve memory may require
resetting.
D. Disconnect and reconnect the valve
power cord from the electrical
outlet.
E. A″straight-through″cable or
coupler was used to connect the
interface to the valve.
E. Connect the interface to the valve
using a ″cross-over″cable or
coupler.
F. If none of the recommended
actions for the above issues
correct the symptom, the valve
or interface requires servicing.
F. Contact your Kohler Co.
Authorized Service Representative.
2. The interface power
indicator is lit, but the
system will not turn on.
A. Interface cable connections may
be loose.
A. Check all interface cable
connections, connect if needed.
B. If the above recommended
action does not correct the
symptom, the interface or valve
requires servicing.
B. Contact your Kohler Co.
Authorized Service Representative.
3. The interface functions
normally but no water
flows from the
components.
A. Valve outlets may be blocked. A. Check the valve outlets for
blockage or debris. Clean the outlet
screens. Refer to the ″Clean the
Outlet Screens″section in the Valve
Homeowners Guide.
B. Fittings/Spray faces may be
blocked.
B. Clean the spray faces and any
screens in your fittings.
C. Hot and cold water supplies are
not turned on.
C. Turn on the water supply to the
valve.
D. The valve memory may require
resetting.
D. Disconnect and reconnect the valve
power cord from the electrical
outlet.
E. System error. E. Check the user interface for an
error code. Refer to the ″Error Code
Diagnosis″section in the Digital
Interface Homeowners or User
Guide.
F. If none of the recommended
actions for the above issues
correct the symptom, the valve
requires servicing.
F. Contact your Kohler Co.
Authorized Service Representative.
4. Maximum blend
temperature too hot or
too cold.
A. Incorrect maximum temperature
setting.
A. Refer to the ″Set the Maximum
Temperature″section in the Digital
Interface User Guide.
Kohler Co. 9 1143086-2-C

Troubleshooting (cont.)
Troubleshooting Table
Symptoms Probable Cause Recommended Action
B. If the above recommended
action does not correct the
symptom, the interface or valve
requires servicing.
B. Contact your Kohler Co.
Authorized Service Representative.
5. Continuous flow. A. System will not switch off. A. Turn off the water and power
supply and contact your Kohler Co.
Authorized Service Representative.
6. Only cold water flows
from the outlets.
A. Hot water supply is either not
turned on or not connected to
the valve inlet.
A. Check if the hot water supply is
turned on and connected to the
valve inlet.
B. Hot water inlet is blocked. B. Check the hot water inlet screen for
blockage. Clean or replace the inlet
screen. Refer to the Valve
Homeowners Guide.
C. The hot water supply is
exhausted.
C. Allow time for the water heater to
come up to temperature.
D. If none of the recommended
actions for the above issues
correct the symptom, the valve
requires servicing.
D. Contact your Kohler Co.
Authorized Service Representative.
7. Fluctuating or reduced
flow rate. Valve is
functioning properly.
A. Valve inlets may be blocked. A. Check the valve inlets for blockage
or debris. Clean the inlet screens.
Refer to the ″Clean the Inlet
Screens″section in the Valve
Homeowners Guide.
B. Fittings/Spray faces may be
blocked.
B. Clean the spray faces and any
screens in your fittings.
C. Water outlet pressure is low. C. Check that the flow rate is at or
above the minimum rate required.
Refer to ″Specifications″section in
the Valve Homeowners Guide.
D. Fluctuating supply pressure. D. Verify that the dynamic inlet
pressures are within specifications.
Refer to ″Specifications″section in
the Valve Homeowners Guide.
E. Water supply temperatures are
not within the recommended
range.
E. Check if inlet water temperatures
are within the recommended range.
8. Blend temperature drift or
temperature cycling.
A. Fluctuating water supply
temperature.
A. Check the inlet temperature
differentials and verify they are
sufficient. Refer to ″Specifications″
section in the Valve Homeowners
Guide.
B. Pressure difference greater than
5 psi (34.5 kPa) between the hot
and cold supply lines.
B. Install pressure regulators to bring
the supplies within 5 psi (34.5 kPa)
of each other.
C. If none of the recommended
actions for the above issues
correct the symptom, the valve
requires servicing.
C. Contact your Kohler Co.
Authorized Service Representative.
1143086-2-C 10 Kohler Co.

Troubleshooting (cont.)
Troubleshooting Table
Symptoms Probable Cause Recommended Action
9. Water leaking from the
valve.
CAUTION: Risk of
personal injury or
product damage. Turn off
the main power and
water supply.
A. Connections are not secure. A. Check all connections. Make
adjustments as needed.
B. Seals are worn or damaged. B. Order a seal service pack and
replace all seals.
C. Internal leak. C. Unit requires overhaul. Contact
your Kohler Co. Authorized Service
Representative.
10. Hot water only, the valve
shuts down.
A. Hot and cold lines are reversed. A. Switch hot and cold water supply
connections. Verify the hot water
supply is connected to the inlet
marked ″H″and the cold water
supply is connected to the inlet
marked ″C.″
Kohler Co. 11 1143086-2-C

Guide d’installation
Interface digitale
INSTRUCTIONS IMPORTANTES
AVERTISSEMENT: Lors de l’utilisation des produits électriques, des précautions de base doivent
toujours être observées, incluant ce qui suit:
AVERTISSEMENT: Risque d’électrocution. Raccorder uniquement à des circuits protégés par un
Disjoncteur de Fuite de Terre (GFCI) ou un appareil de courant résiduel (RCD). Une mise à la terre
est requise. L’unité devrait être installée et mise à la terre par un représentant technique qualifié.
AVERTISSEMENT: Risque d’électrocution. Tout le câblage électrique devrait être réalisé par un
électricien qualifié.
AVERTISSEMENT: Risque d’électrocution. Débrancher l’alimentation avant de procéder à
l’entretien.
AVERTISSEMENT: Risque de blessures ou d’endommagement du matériel. Veuillez lire toutes les
instructions avant de commencer l’installation.
AVIS: Respecter tous les codes de plomberie, d’électricité et de bâtiment.
Kohler Co. Français-1 1143086-2-C

Spécifications
Interface
Température ambiante Max 125 °F (51,5 °C)
Humidité relative maximum Condensation 100% (surface externe uniquement)
Longueur du câble d’interface
d’utilisateur 20’ (6,1 m)
Valve
Température ambiante Plus que 34° F (1°C) Min 104°F (40°C)
Humidité relative maximum 95 % sans condensation
Service électrique 120 V, 15 A, 60 Hz
Outils et matériels
Avant de commencer
Respecter tous les codes électriques, de plomberie et de bâtiment locaux.
Lire ces instructions et déterminer tous les composants requis avec leurs emplacements d’installation
avant de commencer cette installation.
Crayon à papier Niveau à bulle
Perceuse et
mèche de 1/4"
Mètre ruban Tournevis
cruciforme
Scie cylindrique de 1-3/8"
ou 3,5 cm
Mastic d'étanchéité
à la silicone
Kohler Co. Français-2 1143086-2-C

Plan de raccordement
Câble
3/4"
(1,9 cm)
20' (6,1 m)
1-3/8" (3,5 cm) Ø
18" (45,7 cm)
7-3/4"
(19,7 cm)
2-11/16" (6,8 cm)
58" (147,3 cm)
recommandés
jusqu'au sol
1143086-2-C Français-3 Kohler Co.

1. Préparation
Si ceci n’a pas encore été effectué, installer la valve digitale à deux prises à ce point, selon les
instructions emballées avec le produit.
REMARQUE: Votre système peut être installé de manière à utiliser les deux interfaces utilisateur. Une
interface, installée à l’intérieur de la douche, est requise.
Déterminer l’emplacement de tous les composants avec leurs exigences d’installation avant de
commencer cette installation.
Laisser assez de jeu dans les câbles pour les boucles d’égouttement.
Installer la valve suivant les instructions d’installation emballées avec celle-ci.
Acheminer le(s) câble(s) d’interface vers l’emplacement de l’installation de l’interface.
Terminer le mur fini.
Raccord
Anneau
d'écoulement
Anneau
d'écoulement
Cordon
d'alimentation
Sortie
Interface
Interface
Câbles 20' (6,1 m)
REMARQUE: Une interface seulement, installée à l'intérieur
de la douche, est requise. Une interface supplémentaire peut être
installée à l'extérieur de la douche.
Sorties
Entrées d'alimentation
Kohler Co. Français-4 1143086-2-C

2. Installer la plaque de fixation
Déterminer l’emplacement d’installation de l’interface. La hauteur de fixation recommandée est de
54″(137,2 cm) au-dessus du plancher jusqu’au bas de l’interface. Se référer à la section ″Plan de
raccordement″pour les dimensions.
Maintenir la plaque de fixation à l’emplacement de l’installation et marquer le trou central et les
deux emplacements du trou de fixation sur le mur.
Utiliser une scie cylindrique pour découper un trou de 1-3/8″(3,5 cm) dans le mur fini à
l’emplacement marqué.
Utiliser une mèche de 1/4″, pour percer des trous aux deux emplacements de trous marqués
restants.
Appuyer sur les dispositifs d’ancrage pour les mettre dans le mur.
Appliquer amplement du mastic d’étanchéité dans la rainure située sur l’arrière de la plaque de
fixation.
Tirer sur le câble pour le faire passer par le mur fini et le trou central de la plaque de fixation.
Positionner la plaque de fixation sur le mur avec les pattes sur le haut.
Sécuriser la plaque de fixation sur le mur avec les vis.
Appliquer un agent d’étanchéité pour couvrir les vis de la plaque de fixation.
Vis
Ancrage
Trou
1-3/8"
(3,5 cm) Ø
Plaque de fixation
Appliquer du
mastic d'étanchéité.
Mur fini
Languettes
Appliquer du
mastic d'étanchéité.
1143086-2-C Français-5 Kohler Co.

3. Installer l’interface
Utiliser la graisse de la capsule fournie pour appliquer celle-ci dans les deux extrémités du raccord.
Connecter le câble en provenance du mur et l’extrémité de l’interface au raccord. Appuyer sur
chaque câble pour l’enfoncer dans le raccord, jusqu’à ce qu’il clique en place.
Tirer doucement sur les câbles pour vérifier qu’ils sont entièrement engagés dans le raccord.
Alimenter le câble et le raccord par le trou situé dans la cavité murale. Assurer qu’une boucle
d’écoulement est effectuée.
Accrocher le haut de l’interface sur la plaque de fixation.
Appuyer sur le bas de l’interface jusqu’à ce qu’elle s’enclenche dans la plaque de fixation.
Connecter les câbles
au raccord.
Raccord
Appuyer jusqu'à ce que
l'interface clique en place.
Accrocher l'interface
sur le support de fixation.
Appliquer de la graisse dans
les deux extrémités
du raccord.
Kohler Co. Français-6 1143086-2-C

4. Terminer l’installation
IMPORTANT! Former des anneaux d’écoulement dans tous les câbles.
Faire glisser une douille fendue dans chaque câble d’interface.
Connecter le câble d’interface à la valve. Appuyer sur chaque câble pour l’enfoncer dans
l’emboîtement de la valve, jusqu’à ce qu’il clique en place.
Tirer doucement sur chaque câble pour vérifier qu’il est entièrement engagé dans l’emboîtement de
la valve.
Appuyer sur la douille au-dessus de la connexion et dans l’emboîtement de la valve pour sceller la
connexion.
Si une seule interface est installée, insérer une douille solide dans la douille non utilisée.
5. Vérification de l’installation
Ouvrir l’alimentation d’eau à la valve.
Vérifier s’il y a des fuites dans les connexions et faire tous les réglages au besoin.
Brancher dans la valve. Le son de mise sous tension de la valve doit être entendu et l’icône
d’alimentation de l’interface de l’utilisateur doit s’allumer.
Si ce n’est pas déjà fait, se référer au ″Guide d’utilisation de l’interface de l’utilisateur″pour
configurer l’interface.
REMARQUE: Pour plus d’information sur l’interface de l’utilisateur et ses menus, se référer au ″Guide
d’utilisation de l’interface de l’utilisateur″.
Appuyer sur [Icône d’alimentation] pour démarrer la douche.
Vérifier s’il y a des fuites et faire tous les réglages selon le besoin.
Vérifier que le débit d’eau est suffisant pour les besoins de douche.
Faire glisser la douille fendue
sur le câble de l'interface.
Douille fendue
Douille solide
1143086-2-C Français-7 Kohler Co.

Dépannage
ATTENTION: Risque de blessures corporelles. La valve peut contenir de l’eau chaude; faire
attention lors de la purge de toute eau résiduelle.
IMPORTANT! Couper le courant et l’alimentation d’eau à la valve avant de procéder à toute maintenance.
Il est recommandé que toute maintenance de valve devrait être effectuée par un technicien représentant de
Kohler Co.
Ce guide de dépannage est seulement destiné à une aide générale. Pour des problèmes ou questions
concernant l’entretien et l’installation, composer le 1-800-4KOHLER.
Tableau de dépannage
Symptômes Cause probable Action recommandée
1. Le panneau de contrôle
n’est pas allumé.
A. La valve n’est pas branchée
dans la prise.
A. Brancher la valve dans une prise.
B. Les connexions de câble
d’interface sont peut être
desserrés ou déconnectés.
B. Vérifier toutes les connexions de
câble d’interface, connecter si
besoin.
C. Le disjoncteur a été déclenché. C. Réinitialiser le disjoncteur.
D. La mémoire de la valve
nécessite une réinitialisation.
D. Déconnecter et reconnecter le
cordon d’alimentation de la valve
en provenance de la prise
électrique.
E. Un câble ″direct″a été utilisé
pour connecter l’interface à la
valve.
E. Connecter l’interface à la valve en
utilisant un câble ou un raccord
″transversal″.
F. Si aucune de ces actions
recommandées ne rectifient le
symptôme, la valve ou
l’interface nécessitent un
dépannage.
F. Contacter un représentant de
service agréé Kohler Co.
2. L’indicateur
d’alimentation de
l’interface est allumé,
mais le système ne se met
pas en marche.
A. Les connexions du câble
d’interface sont peut être
desserrés.
A. Vérifier toutes les connexions de
câble d’interface, connecter si
besoin.
B. Si l’action recommandée
ci-dessus ne rectifie pas le
problème, l’interface ou la valve
nécessitent un dépannage.
B. Contacter un représentant de
service agréé Kohler Co.
3. L’interface fonctionne
normalement mais il n’y a
pas de débit d’eau des
composants.
A. Les sorties de la valve
pourraient être bloquées.
A. Vérifier les sorties de la valve afin
d’y détecter des blocages ou des
débris. Nettoyer les grilles de
sortie. Se référer à la section
″Nettoyer les grilles de sortie″du
guide du propriétaire de la valve.
B. Les faces des
raccords/vaporisateurs
pourraient être bloquées.
B. Nettoyer les faces des vaporisateurs
et tous les écrans dans vos
raccords.
C. Les alimentations d’eau chaude
et froide ne sont pas ouvertes.
C. Ouvrir l’alimentation d’eau à la
valve.
D. La mémoire de la valve
nécessite une réinitialisation.
D. Déconnecter et reconnecter le
cordon d’alimentation de la valve
en provenance de la prise
électrique.
E. Erreur de système. E. Vérifier l’interface de tout code
d’erreur. Se référer à la section
″Diagnostics du code d’erreur″du
guide du propriétaire de l’interface
digitale.
Kohler Co. Français-8 1143086-2-C

Dépannage (cont.)
Tableau de dépannage
Symptômes Cause probable Action recommandée
F. Si aucune de ces actions
recommandées ne rectifient le
symptôme, la valve nécessite un
dépannage.
F. Contacter un représentant de
service agréé Kohler Co.
4. La température maximale
de mélange est trop
chaude ou trop froide.
A. Réglage de température
maximum incorrect.
A. Se référer à la section ″Régler la
température maximum″du guide
de l’utilisateur de l’interface
digitale.
B. Si l’action recommandée
ci-dessus ne rectifie pas le
problème, l’interface ou la valve
nécessitent un dépannage.
B. Contacter un représentant de
service agréé Kohler Co.
5. Débit continu. A. Le système ne s’éteint pas. A. Couper l’alimentation d’eau et
électrique et contacter le
représentant agréé de service
Kohler Co.
6. Seule de l’eau froide
émane des sorties.
A. Soit l’alimentation d’eau chaude
n’est pas ouverte, soit elle n’est
pas connectée à l’entrée de la
valve.
A. Vérifier si l’alimentation d’eau
chaude est ouverte et connectée à
l’entrée de la valve.
B. L’entrée d’eau chaude est
bloquée.
B. Vérifier si la grille d’entrée d’eau
chaude est obstruée. Nettoyer ou
remplacer la grille d’entrée. Se
référer au guide du propriétaire de
la valve.
C. L’alimentation en eau chaude
est épuisée.
C. Attendre que le chauffe-eau
atteigne la température voulue.
D. Si aucune de ces actions
recommandées ne rectifient le
symptôme, la valve nécessite un
dépannage.
D. Contacter un représentant de
service agréé Kohler Co.
7. Fluctuation ou réduction
du débit. La valve
fonctionne correctement.
A. Les entrées de la valve
pourraient être bloquées.
A. Vérifier les entrées de la valve afin
d’y détecter des blocages ou des
débris. Nettoyer les grilles d’entrée.
Se référer à la section ″Nettoyer les
grilles d’entrée″du guide du
propriétaire de la valve.
B. Les faces des
raccords/vaporisateurs
pourraient être bloquées.
B. Nettoyer les faces des vaporisateurs
et tous les écrans dans vos
raccords.
C. La pression d’eau est faible. C. Vérifier que le calibrage de débit
est au minimum ou plus de celui
requis. Se référer à la section
″Spécifications″du guide du
propriétaire de la valve.
D. Pression d’alimentation
fluctuante.
D. Vérifier que les pressions d’entrée
dynamiques sont conformes aux
spécifications. Se référer à la section
″Spécifications″du guide du
propriétaire de la valve.
E. Les températures d’alimentation
de l’eau ne sont pas comprises
dans la plage recommandée.
E. Vérifier si les températures de l’eau
d’arrivée se trouvent dans la plage
recommandée.
1143086-2-C Français-9 Kohler Co.
