Kohler C3-420 User manual

1354689-2-D
Installation Instructions
Record your model number:
Noter le numéro de modèle:
Anote su número de modelo:
Français, page 14
Español, página 28
Cleansing Seat

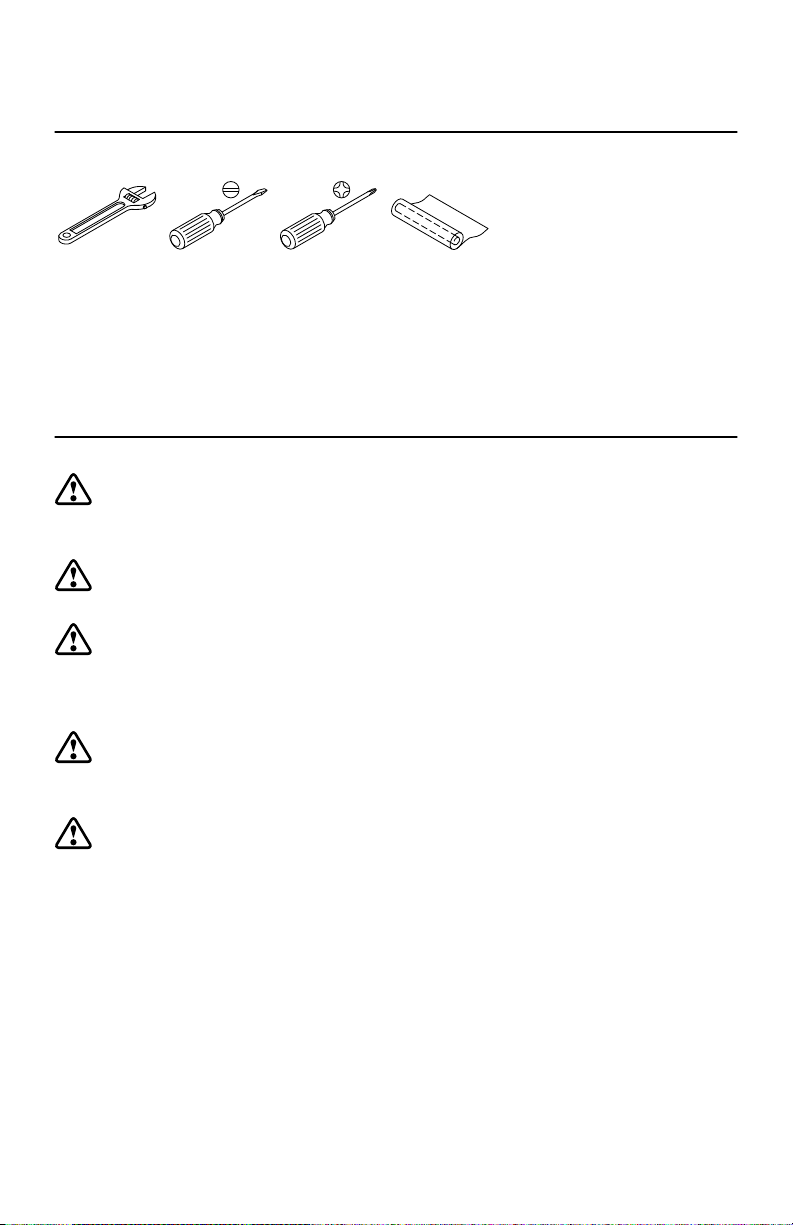

Tools and Materials
Plastic Wrap
1354689-2-D2 Kohler Co.
Before You Begin
WARNING: Risk of electric shock. Connect only to a circuit protected by a
Class A Ground-Fault Circuit-Interrupter (GFCI)*, which protects against line-
to-ground shock hazard. Use 120 V, 60 Hz, 15 A service.
WARNING: Risk of electric shock. Do not immerse or ush the product with
water.
CAUTION: Risk of product damage. Do not install this product in a location
exposed to excessive moisture where condensation might form on the product
surface. Provide adequate ventilation when bathing to avoid damage to the
electronic components due to high humidity levels.
CAUTION: Risk of product damage. Do not supply electrical power to the
unit until the plumbing installation work has been completed, as it may cause
the product to malfunction.
CAUTION: Risk of property or product damage. Pushing or pulling on the
water connection may cause water leakage.
NOTE: The thermal protectors may trip during storage or transportation in warm
weather causing the unit to not operate. Allow the unit to cool to room temperature
before installation or operation.
Follow all local plumbing and electrical codes.
Connect the seat to a cold water supply of drinking quality with a pressure of 20 psi
(139 kPa) - 80 psi (551 kPa).
*Outside North America, this may be known as a Residual Current Device (RCD).

Grounding Instructions
Grounded
Outlet
Cover
Screw
Adapter
Grounding
Plug
Grounding
Screw Tab
Temporary ConnectionPreferred Connection
WARNING: Risk of electric shock. Connect only to a circuit protected by a
Class A Ground-Fault Circuit-Interrupter (GFCI)*, which protects against line-
to-ground shock hazard. Use 120 V, 60 Hz, 15 A service.
This product should be grounded. In the event of an electrical short circuit,
grounding reduces the risk of electric shock by providing an escape wire for the
electric current. This product is equipped with a cord having a grounding wire with a
grounding plug. The plug must be plugged into an outlet that is properly installed
and grounded.
DANGER: Risk of electric shock. Improper use of the grounding plug can
result in a risk of electric shock.
If repair or replacement of the cord or plug is necessary, do not connect the
grounding wire to either at blade terminal. The wire with insulation having an outer
surface that is green with or without yellow stripes is the grounding wire.
Check with a qualied electrician or service personnel if the grounding instructions
are not completely understood, or if in doubt whether the product is properly
grounded.
Kohler Co. 3 1354689-2-D

CAUTION: Risk of property damage. A single extension cord may be used
provided that the cord “Type” begins with “SJ”, the cord is a 12 gauge,
grounded (12/3), is no longer than 25 feet (7.6 meters), and is plugged into a
GFCI* electrical outlet. Promptly replace any extension cord that exhibits any
sign of damage.
*Outside North America, this may be known as a Residual Current Device (RCD).
NOTICE: Follow local codes when determining the connection type. The temporary
connection may not be permied by local electrical codes.
NOTICE: To avoid possible product malfunction, do not plug in the seat until
instructed.
Preferred Connection
Connect the grounding plug into a grounded outlet that has the same conguration
as the plug.
Temporary Connection
NOTICE: Unless the outlet cover screw is grounded through the house wiring,
aaching the adapter grounding screw tab to the cover screw will NOT ground the
unit. If there is any doubt whether the cover screw is grounded, have it checked by a
qualied electrician or service professional.
A temporary connection with a two-prong adapter may be used where local codes
permit, provided the adapter is grounded.
1354689-2-D4 Kohler Co.

1. Preparation
Remote Dock
36"
(914 mm)
38" (965 mm) Min
66" (1676 mm) Max
If applicable, remove the existing toilet seat.
Turn OFF the water supply to the toilet.
Flush the toilet to relieve any pressure from the supply hose.
Disconnect the water supply hose from the toilet ll valve.
Determine the installation location for the remote control docking station on the
wall. If no remote control is provided, continue to the “Install an Electrical Outlet”
section.
Kohler Co. 5 1354689-2-D

2. Install the Remote Dock
1/16" or 1/4"
Holes
Remote Dock
Position the remote dock at the desired mounting location.
Conrm that the remote dock is level.
Using a pencil, mark the two mounting-hole locations. Set the remote dock aside.
For installation into a stud or other wood surface: Drill a 1/16" hole at each of the
marked locations.
For installation using wall anchors: Drill a 1/4" hole at each of the marked
locations. Install the provided wall anchors into the holes.
Position the remote dock over the anchors or marks. Secure the remote dock with
the provided screws.
Open the baery compartment on the remote control.
Install the four provided AA baeries in the orientation shown.
Place the remote control on the remote dock.
1354689-2-D6 Kohler Co.

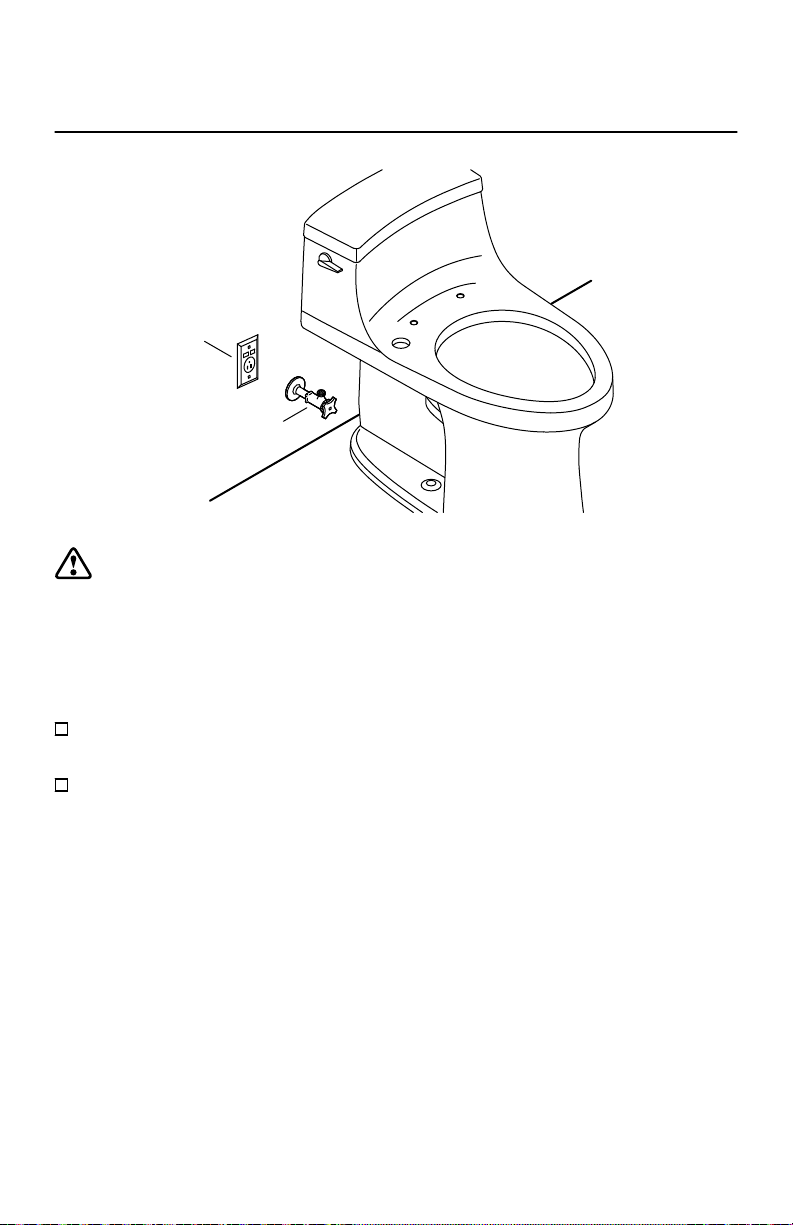

3. Install an Electrical Outlet
Supply Stop
GFCI/RCD-Protected
Receptacle
WARNING: Risk of electric shock. Connect only to a circuit protected by a
Class A Ground-Fault Circuit-Interrupter (GFCI)*, which protects against line-
to-ground shock hazard. Use 120 V, 60 Hz, 15 A service.
*Outside North America, this may be known as a Residual Current Device (RCD).
NOTE: Follow local codes when determining the electrical outlet location.
Install a 120 V GFCI- or RCD-protected electrical outlet within 32" (813 mm) of the
toilet to accommodate the length of the power cord.
Do not plug in the seat until instructed to do so.
Kohler Co. 7 1354689-2-D

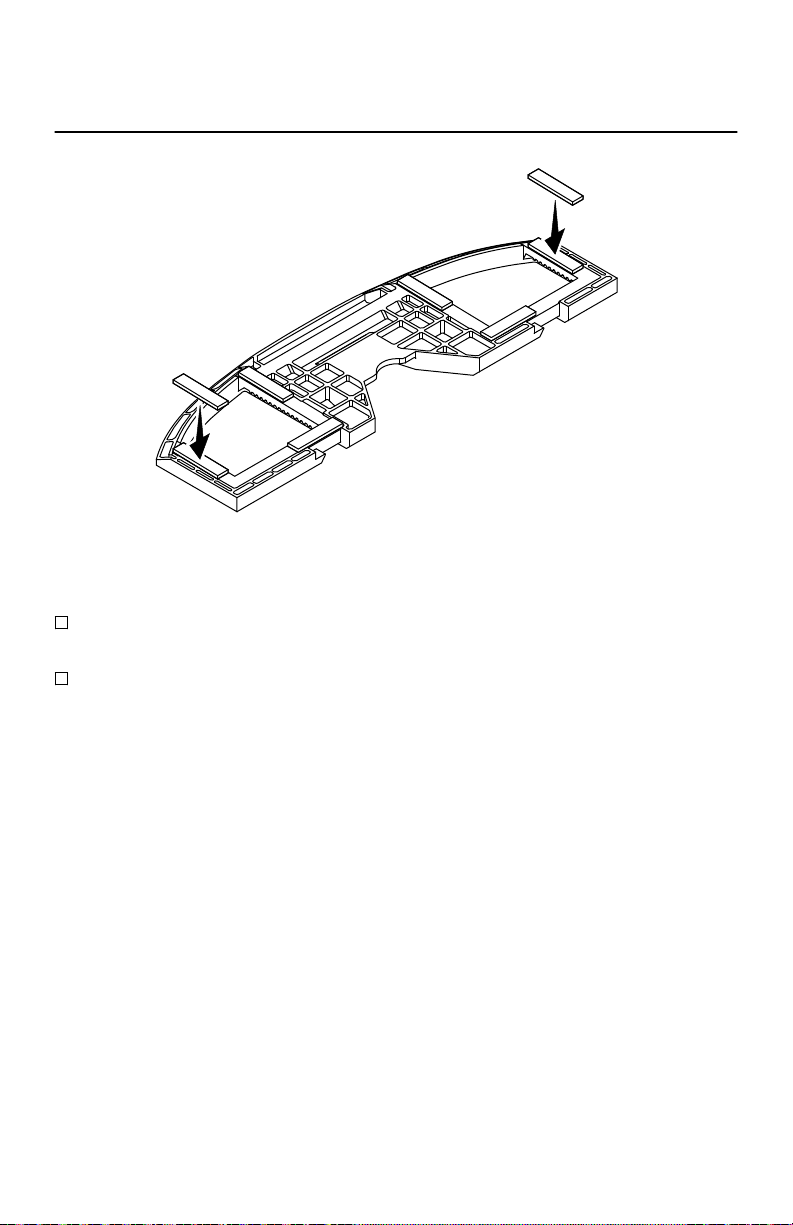

4. Install Additional Pads (Optional)
NOTE: Additional pads (provided) may be needed to ensure the mounting bracket
sits at on the mounting surface of the toilet if the mounting surface is not level.
On the underside of the mounting plate, adhere an additional pad over the
existing pad at each end.
Verify that the mounting plate sits at on the toilet. Add additional pads as
needed.
1354689-2-D8 Kohler Co.

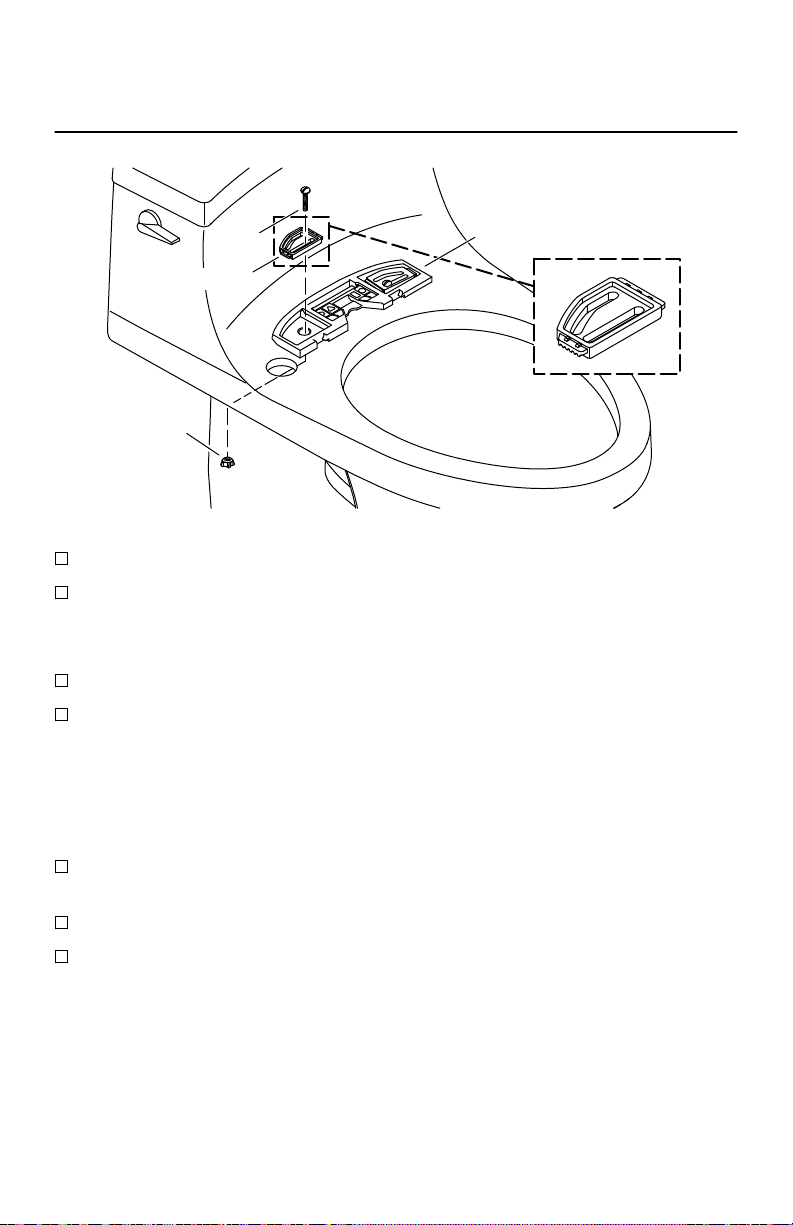

5. Install the Mounting Plate
Nut
Insert
Bolt Mounting Plate
Position the mounting plate over the mounting holes on the bowl.
Position the left and right inserts in the grooves on the mounting plate.
Toilets with Threaded Mounting Holes
Insert the bolts through the inserts and thread into the mounting holes.
Do not fully tighten at this time.
Kohler Co. 9 1354689-2-D
Insert the bolts through the slot in the inserts and into the mounting holes. Choose
the slot that best aligns the seat with the front edge of the bowl.
Thread a nut onto each bolt.
Do not fully tighten at this time.
All Other Installations
NOTE: There are two slots in each insert to help align the seat with the bowl. Only
one slot will be used on each insert.

6. Install the Power Cord and Water Line
NOTE: Use the water line that is supplied with the toilet.
NOTE: Make sure that the cord routing does not interfere with the ll valve
connection.
Install the water line to the white inlet port on the underside of the seat.
Run the power cord through the hole in the rim of the toilet.
Run the water line through the hole in the rim of the toilet.
1354689-2-D10 Kohler Co.

7. Install the Seat
Release
Button
Mounting
Plate
Position the Seat
Engage the rear edge of the seat with the lip on the mounting bracket. Tilt the seat
down to lock in place.
Check the positioning of the seat. Adjust the position as needed until the seat
aligns with the front edge of the bowl.
Adjust the Seat
Press and hold the release buon.
Tilt the seat up and lift to remove. Avoid puing pressure on the hoses.
Reposition the mounting plate as needed.
Secure the Seat
Securely tighten the mounting plate bolts and nuts.
Engage the rear edge of the seat with the lip on the mounting bracket. Tilt the seat
down to lock in place.
Kohler Co. 11 1354689-2-D

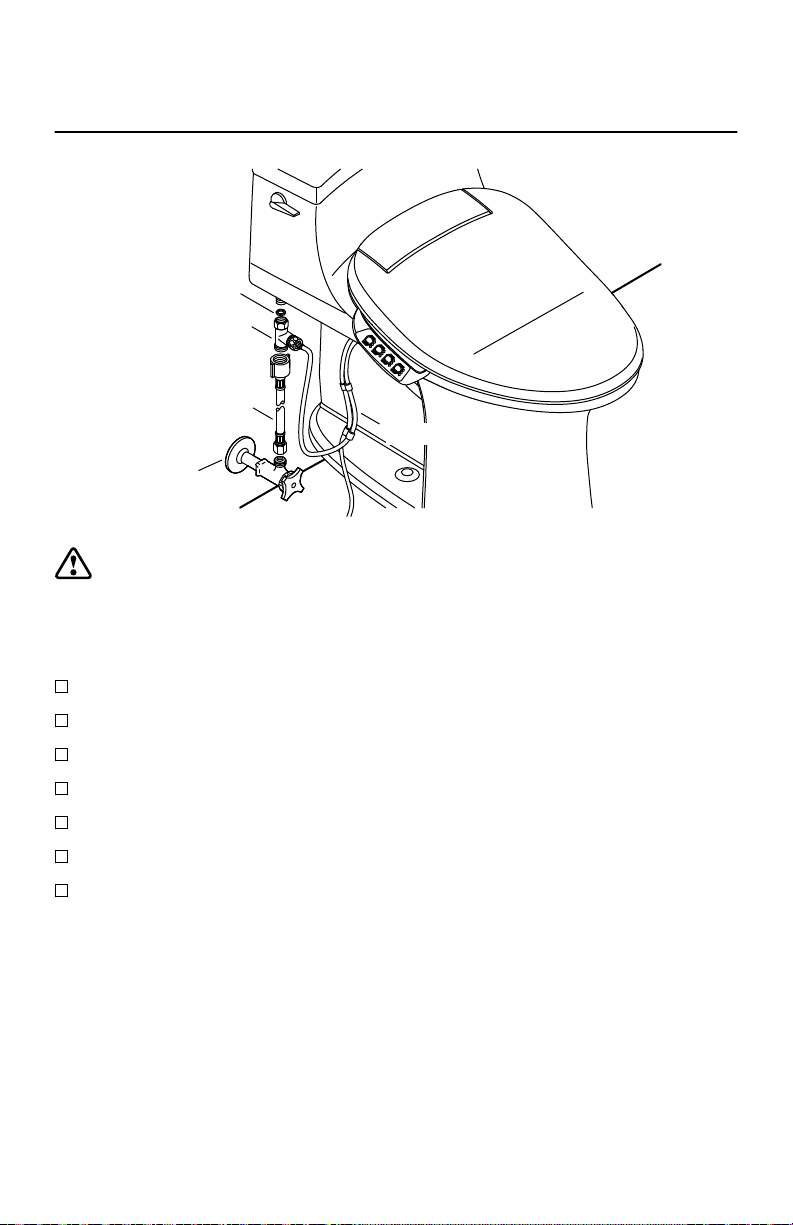

8. Connect the Water Supply
Supply Stop
Supply Hose
T-Valve
Gasket
Water Line
CAUTION: Risk of property or product damage. Pushing or pulling on the
water connection may cause water leakage.
NOTICE: Use care to avoid cross-threading or overtightening the connections. Use
an adjustable wrench to tighten one-quarter turn past hand-tight.
Connect the T-valve to the water line.
If needed, connect the supply hose to the supply stop.
Connect the supply hose to the T-valve.
Verify that the gasket is installed inside the T-valve.
Connect the T-valve to the water inlet on the toilet tank.
Turn ON the water supply.
Check all connections for leaks, and make adjustments as needed.
1354689-2-D12 Kohler Co.

9. Check the Installation
Plastic Wrap
NOTE: Covering the seat with plastic wrap is optional. The features can be tested
while siing on the cleansing seat or covering the wand with your hand.
NOTE: When testing the features, apply pressure to the right side (facing the toilet)
of the seat. The features will not activate if there is no pressure on the seat.
Wrap the seat with plastic wrap. This will prevent water from spraying beyond
the toilet while testing.
Plug the power cord into the electrical outlet. The seat will go through a power-up
sequence. The seat will go silent when the power-up is complete.
Refer to the Homeowners Guide to test the seat features.
Kohler Co. 13 1354689-2-D

Instructions d'installation
Siège nettoyant
Outils et matériel
Film plastique étirable
Avant de commencer
AVERTISSEMENT : Risque d'électrocution. Seulement raccorder à un circuit
qui est protégé par un disjoncteur de fuite de terre (GFCI)* de Classe A qui
protège contre les risques d'électrocution de tension phase-terre. Utiliser un
service de 120 V, 60 Hz, 15 A.
AVERTISSEMENT : Risque d'électrocution. Ne pas immerger ou purger le
produit avec de l'eau.
ATTENTION : Risque d'endommagement du produit. Ne pas installer ce
produit dans un emplacement exposé à un excès d'humidité et où de la
condensation pourrait se former sur la surface du produit. Fournir une
ventilation adéquate lors des bains an d'éviter d'endommager les composants
électroniques en raison de niveaux d'humidité élevés.
ATTENTION : Risque d'endommagement du produit. Ne pas fournir
d'alimentation électrique au dispositif avant d'avoir achevé le travail
d'installation de la plomberie, étant donné que cela pourrait créer des
problèmes de fonctionnement.
ATTENTION : Risque de dommages matériels ou d'endommagement du
produit. Des fuites d'eau pourraient se produire si l'on pousse ou tire sur le
raccord d'eau.
1354689-2-D14 Kohler Co.
F
R

REMARQUE : Les protecteurs thermiques pourraient se déclencher pendant
l'entreposage ou le transport par temps chaud, et le dispositif ne fonctionnera pas.
Laisser le dispositif se refroidir à la température ambiante avant de l'installer ou de
l'utiliser.
Respecter tous les codes de plomberie et électriques locaux.
Connecter le siège à une alimentation en eau froide fournissant de l'eau d'une qualité
potable avec une pression de 20 psi (139 kPa) à 80 psi (551 kPa).
*Hors de l'Amérique du Nord, ce dispositif peut être connu sous le nom de dispositif
à courant résiduel (RCD).
Kohler Co. 15 1354689-2-D
F
R

Instructions de mise à la terre
Prise mise
à la terre
Vis de
couvercle
Adaptateur
Fiche de
mise à la terre
Patte de
vis de mise
à la terre
Connexion temporaireConnexion préférable
AVERTISSEMENT : Risque d'électrocution. Seulement raccorder à un circuit
qui est protégé par un disjoncteur de fuite de terre (GFCI)* de Classe A qui
protège contre les risques d'électrocution de tension phase-terre. Utiliser un
service de 120 V, 60 Hz, 15 A.
Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre
réduit le risque de choc électrique en fournissant un câble d'échappement pour le
courant électrique. Ce produit est équipé d'un cordon muni d'un câble de mise à la
terre avec une che de mise à la terre. Cee che doit être branchée dans une prise
installée et mise à la terre de manière adéquate.
DANGER : Risque d'électrocution. L'utilisation incorrecte de la che de mise
à la terre peut résulter en risque de choc électrique.
S'il est nécessaire de réparer ou de remplacer le cordon ou la che, ne pas brancher le
câble de mise à la terre à l'une des bornes à lame plate. Le câble avec isolation dont
l'extérieur est vert avec ou sans rayures jaunes est le câble de mise à la terre
Vérier auprès d'un électricien qualié ou d'un dépanneur si les instructions de mise
à la terre ne sont pas bien comprises ou en cas de doute sur la mise à la terre adéquate
du produit.
1354689-2-D16 Kohler Co.
F
R

ATTENTION : Risque de dommages matériels. Il est possible d'utiliser une
seule rallonge à condition que le « Type » de rallonge commence avec « SJ »,
qu'elle soit de calibre 12, qu'elle soit mise à la terre (12/3), qu'elle ne dépasse
pas 25 pi (7,6 mètres), et qu'elle soit branchée dans une prise électrique GFCI*.
Remplacer immédiatement une rallonge qui exhibe des signes de dommages
quelconques.
*Hors de l'Amérique du Nord, ce dispositif peut être connu sous le nom de dispositif
à courant résiduel (RCD).
AVIS : Suivre les codes locaux lors de la détermination du type de connexion. La
connexion temporaire pourrait ne pas être permise par les codes électriques locaux.
AVIS : Ne pas brancher le siège avant instruction spécique, an d'éviter la
possibilité d'un mauvais fonctionnement du produit.
Connexion préférable
Connecter la che de mise à la terre à une prise mise à la terre ayant la même
conguration que celle de la che.
Connexion temporaire
AVIS : À moins que la vis du couvercle de la prise ne soit mise à la terre à travers le
câblage du logement, la xation de la languee de la vis de mise à la terre de
l'adaptateur à la vis du couvercle ne met PAS le dispositif à la terre. En cas de doute
quelconque quant à la mise à la terre de la vis du couvercle, demander à un
électricien qualié ou à un technicien professionnel de vérier.
Une connexion temporaire avec un adaptateur à deux broches peut être utilisée là où
les codes locaux le permeent, à condition que l'adaptateur soit mis à la terre.
Kohler Co. 17 1354689-2-D
F
R

1. Préparation
Station d'accueil de
la télécommande
36 po
(914 mm)
38 po (965 mm) Min
66 po (1676 mm) Max
Le cas échéant, retirer le siège de toilee existant.
Couper l'alimentation en eau vers la toilee.
Passer la chasse pour relâcher toute pression du tuyau d'arrivée d'eau.
Déconnecter le tuyau d'alimentation en eau de la vanne de remplissage de la
toilee.
Déterminer l'emplacement d'installation pour la station d'accueil de la
télécommande sur le mur. Si aucune télécommande n'est fournie, passer à la
section « Installer une prise électrique ».
1354689-2-D18 Kohler Co.
F
R

2. Installer la station d'accueil de la télécommande
Trous de
1/16 po ou 1/4 po
Station d'accueil de la télécommande
Positionner la station d'accueil de la télécommande à l'emplacement de xation
souhaité.
Vérier que la station d'accueil de la télécommande est de niveau.
À l'aide d'un crayon, marquer les deux emplacements des trous de xation.
Mere la station d'accueil de la télécommande de côté.
Pour une installation dans un montant ou sur une autre surface en bois : Percer
un trou de 1/16 po à chacun des emplacements marqués.
Pour une installation utilisant des dispositifs d'ancrage muraux : Percer un trou
de 1/4 po à chacun des emplacements marqués. Installer les dispositifs d'ancrage
mural fournis dans les trous.
Positionner la station d'accueil de la télécommande par-dessus les dispositifs
d'ancrage ou les repères. Fixer la station d'accueil de la télécommande en place
avec les vis fournies.
Ouvrir le compartiment à piles sur la télécommande.
Kohler Co. 19 1354689-2-D
F
R

Installer les quatre piles AA fournies dans l'orientation indiquée.
Placer la télécommande sur la station d'accueil.
1354689-2-D20 Kohler Co.
F
R
