Kohler K-3324 Assembly instructions

Homeowners Guide
One-Piece Toilets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3324, K-14268
1006479-5-B

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Your Kohler Toilet
Your Kohler toilet combines outstanding function, comfort, and
performance with remarkable style and class.
This Kohler toilet uses only 1.6 gallons (6 L) of water for each flush.
This ensures that your toilet will provide exceptional performance that
is comparable to our previous 3.5 gallon (13.2 L) models. Your toilet
exceeds ASME performance standards for low-consumption toilets. It
was designed with a large, glazed trapway to keep waste moving
without blockage.
Your Kohler toilet with seat features a 16-1/2″(41.9 cm) high design
for your added comfort. The elongated toilet bowl with seat is ADA
compliant.
Crafted from a clay mixture that is fired at an intense heat to vitrify
the clay and fuse the glaze, your Kohler toilet is scratch- and
abrasion-resistant. Its surface will not stain, discolor, rust, or fade.
Every component in your Kohler toilet is specifically designed to
increase the toilet’s useful life.
Care and Cleaning
WARNING: Risk of property or product damage. Do not use
in-tank cleaners in your toilet. Products containing chlorine
(calcium hypochlorite) can seriously damage fittings in the tank.
This damage can cause leakage and property damage.
Kohler Co. shall not be responsible or liable for any tank fitting
damage caused by the use of cleaners containing chlorine (calcium
1006479-5-B 2 Kohler Co.

Care and Cleaning (cont.)
hypochlorite).
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•For Artist Edition Toilets: Gold and Platinum used on decorative
products are like fine jewelry. Use only warm water to clean, and
dry with a soft cloth.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
One-Year Limited Warranty
For the USA and Canada Only
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
Kohler Co. 3 1006479-5-B

One-Year Limited Warranty (cont.)
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
This is Kohler Co.’s exclusive written warranty.
1006479-5-B 4 Kohler Co.

Adjust the Water Level
Adjust the tank water level to the marked waterline.
Rotate the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level as needed.
Periodically check for leaks for several days following the
installation.
Troubleshooting Guide
NOTE: This troubleshooting guide is for general aid only. For
warranty service, contact your dealer or wholesale distributor.
Symptoms Recommended Action
1. Poor flush. A. Adjust the tank water level to match the
waterline.
B. Fully open the water supply shut-off valve.
C. Clear obstructions from the trapway, jet, or bowl
rim holes.
D. Clear obstructions in the soil pipe or vent pipe.
2. No flush. A. Reconnect the flapper chain to the trip lever or
flush valve.
B. Adjust the flapper chain assembly to remove
excessive slack.
Waterline
Threaded Rod
Adjusting the Water Level
Kohler Co. 5 1006479-5-B

Troubleshooting Guide (cont.)
Symptoms Recommended Action
3. The fill
valve turns
on/off by
itself
without the
toilet being
flushed, or
it runs,
allowing
water to
enter the
tank.
A. Adjust the flapper chain for proper slack so the
flapper is not held off the flush valve seat.
B. Clean or replace the flapper if it is worn, dirty, or
misaligned with the flush valve seat, or if the
flush valve seat is damaged. Replace the flush
valve seal or flush valve.
C. Clean the fill valve seat/seat washer of debris, or
replace the piston/seat washer assembly.
D. Replace the fill valve if the valve float sinks.
E. Adjust the tank water level if it is too high.
4. Long tank
fill cycle. A. Fully open the water supply shut-off valve.
B. Clean the valve inlet, valve head, or supply line.
Flush the lines.
5. Noisy tank
fill cycle. A. Partially close the water supply shut-off valve if the water pressure to the toilet is too high. Check
the toilet performance following any such
adjustment.
B. Remove dirt or obstructions from the valve head.
Flush the lines.
1006479-5-B 6 Kohler Co.

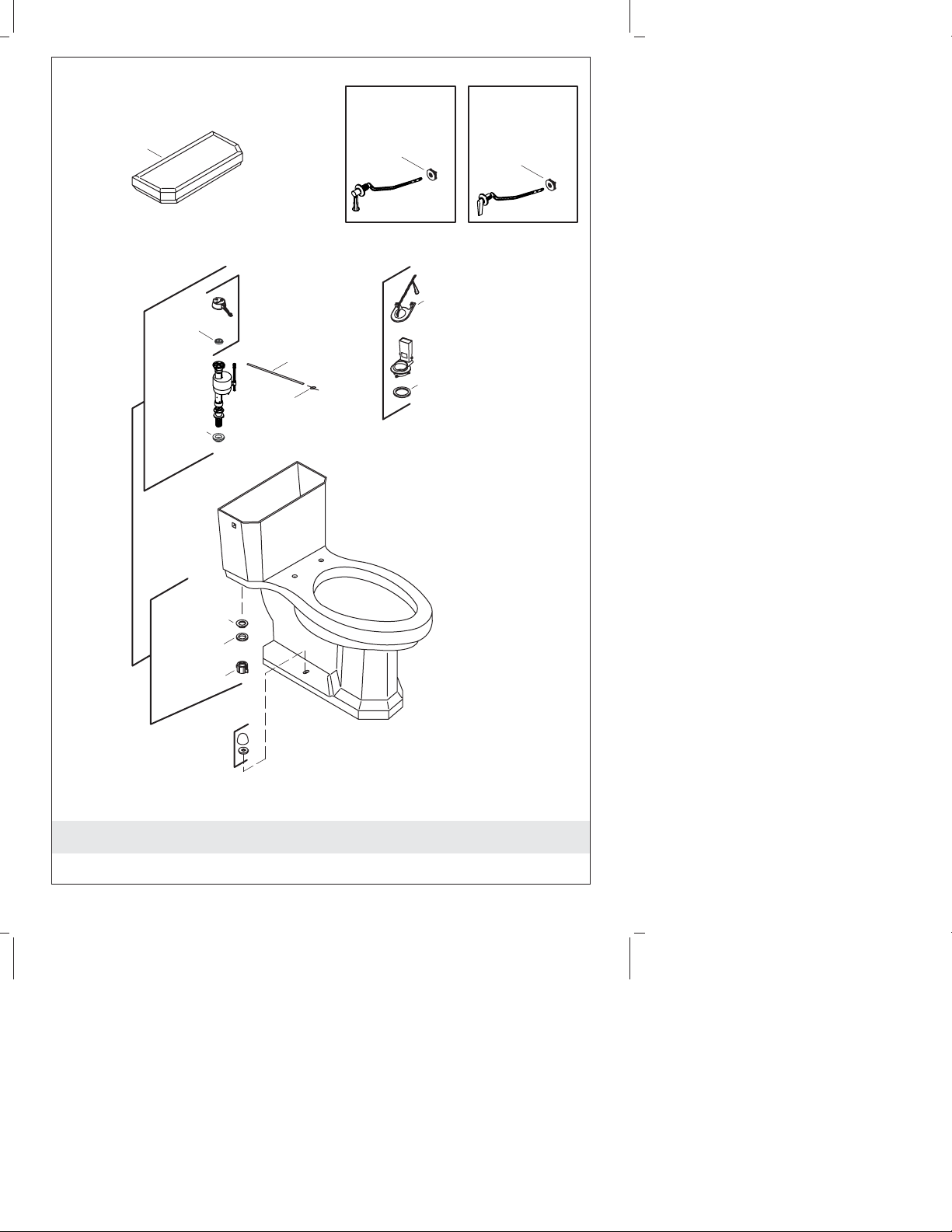

Service Parts
1057941
Locknut
42398
Washer
42397
Nut
51261
Clip
52156
Hose
83143
Seal
1057940
Cap
85307
Washer
1059494
Fill Valve
85655
Flapper
87998
Flush Valve
83996
Gasket
1013092**
Bolt Caps (2 ea.)
1006066**
Tank Cover
**Finish/color code must be specified when ordering.
78132
Nut
85085**
Trip Lever
1006495**
Trip Lever
78132
Nut
Kohler Co. 7 1006479-5-B

**Finish/color code must be specified when ordering.
Toilet Seat
1031132**
1054649
Hardware
1006479-5-B 8 Kohler Co.

97393**
Bumper Kit
84786
Hardware
97388**
Cap Kit (2 ea.)
85178**
Hinge Assembly
**Finish/color code must be specified when ordering.
1008792-**-**
97523**
Screw
Toilet Seat
Kohler Co. 9 1006479-5-B

Guide du propriétaire
W.C. monoblocs
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
produit Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plaît quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible
au moment de la publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Votre W.C. Kohler
Votre W.C. Kohler combine une fonctionnalité remarquable, un confort,
une performance, un style et une classe exceptionnels.
Ce W.C. Kohler utilise 1,6 gallons (6 L) d’eau à chaque tirage de
chasse. Ceci assure que votre W.C. sera d’une performance
exceptionnelle comparable à celle des modèles antérieurs de 3,5 gallons
(13,2 L). Votre W.C. surpasse les exigences de la norme ASME pour les
W.C. à faibles consommations d’eau. Il a été conçu avec un large
siphon émaillé, pour permettre aux déchets de circuler sans blocage.
Votre W.C. Kohler avec son siège offre un désign de 16-1/2″(41,9 cm)
pour augmenter votre confort. La cuvette allongée du W.C. avec siège
est conforme aux exigences ADA.
Confectionné à partir d’une mixture d’argile chauffée à très haute
température pour vitrifier celle-ci et fusionner le glaçage, votre W.C.
Kohler est résistant aux rayures et aux abrasions. Sa surface ne tachera
pas, ni se décolorera, rouillera ou ternira. Chaque élément de votre
W.C. Kohler est spécialement conçu pour en accroître la durée de vie.
Kohler Co. Français-1 1006479-5-B

Entretien et nettoyage
AVERTISSEMENT : Risque d’endommagent du produit. Ne pas
utiliser des détergents conçus pour le réservoir dans le W.C. Les
produits qui contiennent du chlore (hypochlorite de calcium)
peuvent causer des dommages graves aux composants internes
du réservoir. Ceci peut créer des fuites et des dommages
matériels.
Kohler Co. décline toute responsabilité quant à tout endommagement
des composants internes du réservoir causé par l’utilisation de
nettoyants qui contiennent du chlore (hypochlorite de calcium).
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•Pour les W.C. Artist Editions: L’or et le platine utilisés dans les
produits décoratifs sont d’une qualité digne de bijouterie fine.
N’utiliser que de l’eau chaude pour nettoyer, et essuyer avec un
chiffon doux.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Kohler Co. Français-2 1006479-5-B

Garantie limitée d’un an
Pour les É.U. et le Canada uniquement
Les produits de plomberie KOHLER
®
sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1006479-5-B Français-3 Kohler Co.

Régler le niveau d’eau
Ajuster le niveau d’eau du réservoir au niveau du repère.
Pivoter la tige filetée vers la droite pour augmenter le niveau de
l’eau ou vers la gauche pour le diminuer selon le besoin.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Guide de dépannage
REMARQUE : Ce guide de dépannage est seulement destiné à une
aide générale. Pour une réparation sous garantie, contacter le
vendeur ou distributeur.
Symptômes Action recommandée
1. Faible chasse. A. Réger le niveau d’eau du réservoir au niveau
du repère.
B. Ouvrir complètement la valve d’arrêt
d’alimentation.
C. Dégager toutes obstructions du siphon, du jet
ou des trous du rebord de la cuvette.
D. Dégager le tuyau d’évacuation ou d’aération.
2. Pas de chasse. A. Raccorder la chaîne du clapet au levier de
déclenchement ou à la valve de chasse.
B. Régler l’assemblage de la chaîne du clapet
pour éliminer tout jeu excessif.
Régler le niveau d'eau
Ligne d'eau
Tige filetée
Kohler Co. Français-4 1006479-5-B

Guide de dépannage (cont.)
Symptômes Action recommandée
3. La valve de
remplissage
s’active/s’arrête
sans que l’on ne
déclenche la
chasse du W.C.,
permettant à
l’eau d’entrer
dans le
réservoir.
A. Ajuster la chaîne du flotteur pour un jeu mou
et de façon à ce que celui-ci ne soit pas retenu
hors de son siège.
B. Nettoyer ou remplacer le flotteur s’il est usé,
sale ou mal aligné contre le siège de la valve
de chasse; ou si celle-ci est endommagée.
Remplacer le joint de la valve de chasse ou la
valve de chasse.
C. Nettoyer le siège de la valve de
remplissage/siège des débris, ou remplacer
l’ensemble rondelle piston/siège.
D. Remplacer la valve de remplissage si le
flotteur de la valve coule.
E. Régler le niveau d’eau du réservoir s’il est
trop élevé.
4. Cycle de
remplissage
long du
réservoir.
A. Ouvrir complètement la valve d’arrêt
d’alimentation.
B. Nettoyer l’entrée de la valve, la tête de la
valve, ou la ligne d’alimentation. Purger les
lignes.
5. Cycle de
remplissage du
réservoir
bruyant.
A. Couper partiellement l’alimentation de la
valve d’arrêt si la pression d’eau au W.C. est
trop élevée. Vérifier la performance du W.C.
après un tel réglage.
B. Retirer toutes les saletés ou obstructions de la
tête de la valve. Purger les lignes.
1006479-5-B Français-5 Kohler Co.

Pièces de rechange
1057941
Contre-écrou
42398
Rondelle
42397
Écrou
51261
Clip
52156
Tuyau
83143
Joint
1057940
Capuchon
85307
Rondelle
1059494
Valve de
remplissage
85655
Clapet
87998
Valve de
chasse
83996
Joint
1013092**
Cache-boulons (2 ch.)
1006066**
Couvercle
du réservoir
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
78132
Écrou
85085**
Levier de
déclenchement
1006495**
Levier de
déclenchement
78132
Écrou
Kohler Co. Français-6 1006479-5-B

Siège du W.C.
1031132**
1054649
Boulonnerie
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1006479-5-B Français-7 Kohler Co.

97393**
Jeu
d'amortisseurs
84786
Boulonnerie
97388**
Kit de cache-boulons (2 ch.)
85178**
Ensemble de charnière
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1008792-**-**
97523**
Vis
Siège du W.C.
Kohler Co. Français-8 1006479-5-B

Guía del usuario
Inodoros de una pieza
Gracias por elegir los productos de Kohler
Gracias por elegir la línea de productos de The Bold Look of Kohler.
La artesanía de Kohler le ofrece una rara combinación de rendimiento
comprobado y agraciada elegancia capaces de satisfacer sus exigencias
durante muchos años. La fiabilidad y belleza de su producto Kohler
sobrepasarán sus mayores expectativas. En Kohler, nos sentimos
orgullosos de nuestros productos y sabemos que usted también lo
estará.
Dedique unos minutos para leer esta Guía del usuario. Preste especial
atención a las instrucciones de cuidado y limpieza.
Toda la información contenida en este manual está basada en la
información más reciente disponible al momento de su publicación. En
Kohler, nos esforzamos constantemente por mejorar la calidad de
nuestros productos. Por lo tanto, Kohler se reserva el derecho de
efectuar cambios en las características del producto, embalaje o
disponibilidad en cualquier momento, sin previo aviso.
Su inodoro Kohler
Su inodoro Kohler combina el funcionamiento, confort y rendimiento
excepcionales con gran estilo y clase.
Este inodoro Kohler utiliza sólo 1,6 galones (6 L) de agua por cada
descarga. Esto asegura que su inodoro funcione de manera excepcional,
comparable a nuestros modelos anteriores de 3,5 galones (13,2 L). Su
inodoro excede las normas de rendimiento ASME (Sociedad Americana
de Ingenieros Mecánicos) para los inodoros de bajo consumo. Se ha
diseñado con una boca de sifón grande y vidriada para que los
desechos continúen moviéndose sin obstrucción.
Su inodoro Kohler con asiento tiene un diseño de 16-1/2″(41,9 cm) de
altura para ofrecerle más confort. La taza de inodoro alargada con
asiento cumple con las normas de ADA (Ley para Personas con
Discapacidades).
Fabricado de una mezcla de arcilla cocida a alta temperatura para
vitrificar la arcilla y fundir el vidriado, su inodoro Kohler es resistente
a la abrasión y rayado. Su superficie no se manchará, decolorará,
oxidará ni perderá el color. Todos los componentes de su inodoro
Kohler Co. Español-1 1006479-5-B

Su inodoro Kohler (cont.)
Kohler están diseñados específicamente para aumentar la vida útil de
su inodoro.
Cuidado y limpieza
ADVERTENCIA: Riesgo de daños al productooalapropiedad.
No utilice productos para limpiar el inodoro que se coloquen
dentro del tanque. Los productos que contienen cloro
(hipoclorito de calcio) pueden dañar las piezas del tanque. Este
daño puede causar fugas y daños a la propiedad.
Kohler Co. no se hará responsable de daños a las conexiones del
tanque causados por el uso de limpiadores que contengan cloro
(hipoclorito de calcio).
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
•Para los inodoros Artist Editions: El oro y platino empleados en
los productos decorativos son como joyas. Utilice sólo agua tibia
para limpiar y seque con un paño suave.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
Kohler Co. Español-2 1006479-5-B

Garantía limitada de un año
Para los Estados Unidos y Canadá solamente
Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de los gastos de desinstalación o
instalación.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba directamente a: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044,
USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial,
incluyendo la comercialización e idoneidad del producto para un uso
determinado, se limita expresamente a la duración de la presente
garantía. Kohler Co. y/o el vendedor no se hacen responsables por
concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la
duración de una garantía implícitaoalaexclusión o limitación de
daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía le otorga ciertos derechos legales específicos. Además, usted
puede tener otros derechos que varían de estado a estado y provincia a
provincia.
El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.
1006479-5-B Español-3 Kohler Co.
