Kohler K4915 User manual

Installation Guide
Touchless Urinal
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-4915
1020643-2-D

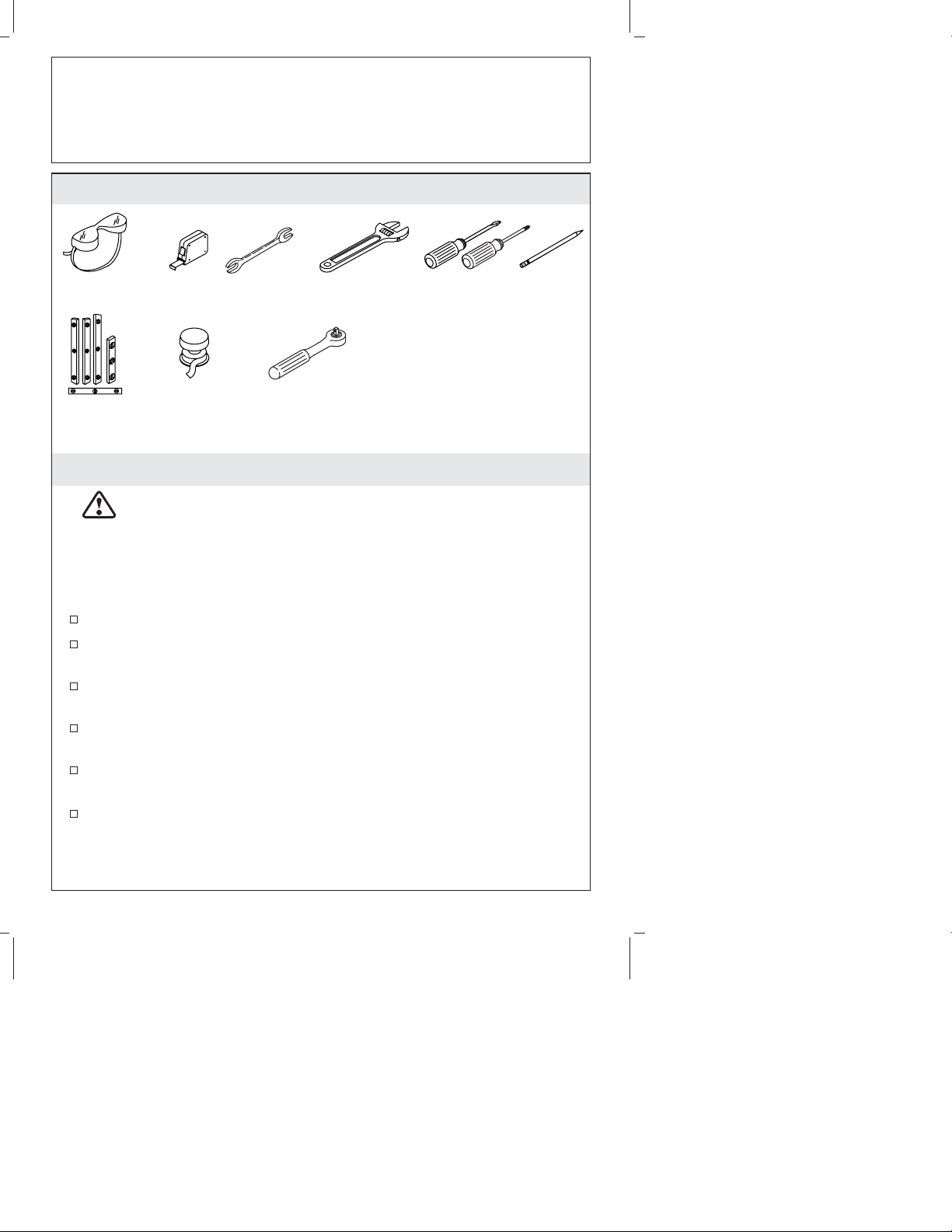

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage.Handle this
product with care. Vitreous china can break or chip if the product is
handled carelessly.
NOTE: Roughing-in remains the same when using the optional 3″
outlet spud.
Observe all local plumbing and building codes.
Refer to local codes and manufacturer’s instructions for flush
valve requirements.
Carefully inspect the new urinal for damage.
Fixture dimensions are nominal and conform to tolerances by
ASME Standard A112.19.2.
Site preparation may require additional tools and hardware.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Adjustable
Wrench
Safety
Glasses Tape Measure
Thread
Sealant
Levels
Assorted
Screwdrivers
Pencil
• Hole Cutting Equipment
Plus:
1/4" Ratchet
5/8" Wrench
1020643-2-D 2 Kohler Co.

Roughing-In
•Roughing-in remains the same when using the optional 3″outlet
spud.
•*The urinal complies with ADA requirements when the rim is
mounted no higher than 24″(61 cm) from the finished floor.
1. Prepare the Site
Turn the water supply off.
Install or relocate the waste pipe as necessary to conform to the
roughing-in dimensions.
Install the shut-off valve.
Install adequate support framing for the wall hangers as needed.
14-1/4"
(36.2 cm)
2-3/4"
(7 cm)
24"
(61 cm)
7/8"
(2.2 cm)
21" (53.3 cm)
23-3/4"
(60.3 cm)
3"
(7.6 cm) *24"
(61 cm)
12"
(30.5 cm)
32-3/8"
(82.2 cm)
6" (15.2 cm)
18-1/4" (46.4 cm)
1/2" NPT Inlet for
Valve Connection
1/2" NPT Inlet for
Valve Connection
2" NPT Tap
2" NPT Tap
40-1/2"
(102.9 cm)
to Floor
Outlet Detail
1/4" (6 mm)
6-1/2"
(16.5 cm)
Kohler Co. 3 1020643-2-D

2. Install the Urinal
CAUTION: Risk of personal injury or product damage.
Handle with care. Vitreous china can break or chip if the
product is handled carelessly.
Install the wall hangers according to the roughing-in illustration.
Apply thread sealant tape to the pipe threads on the drain and
install the collar to the drain.
With the beveled surface of the gasket facing away from the
collar, place the gasket onto the collar.
Carefully position the urinal on the wall hangers.
CAUTION: Risk of product damage. Do not overtighten the
bolts.
Secure the urinal to the collar using the washers and bolts
provided.
NOTE: Do not caulk the top surface of the urinal. Caulk may
prevent the tank cover from seating properly.
Installed Wall
Hangers
Female
Collar
Washer
Bolt
Gasket
Apply
sealant
tape.
Wall
Wall Hangers
1020643-2-D 4 Kohler Co.

3. Install the Valve Assembly
Using thread sealant tape, wrap the end of the water supply line.
IMPORTANT! When disconnecting the control stop from the valve
assembly, the gasket will fall out from the end of the valve assembly.
Retain the gasket.
Disconnect the control stop from the valve assembly. Retain the
gasket from the valve assembly.
Attach the control stop to the water supply line.
Reinsert the gasket into the end of the valve assembly.
Reconnect the control stop to the valve assembly.
Gasket
Valve Assembly Control Stop
Kohler Co. 5 1020643-2-D

4. Complete the Installation
Connect
Using a Phillips screwdriver, remove the four screws from the
cover of the battery compartment. Set the four screws and cover
aside.
Install four AA alkaline batteries into the battery holder assembly.
Reinstall the cover to the battery compartment.
Plug the solenoid lead into the control unit lead. Wait 10 minutes
before proceeding.
Test
Stand in front of the urinal for at least 10 seconds.
Step aside from the urinal. The valve will flush after a slight
delay.
Checkout
Check the entire installation for leaks.
Repair as needed.
If cover locks will not be installed, place the cover on the tank. If
cover locks will be installed, proceed to the ″Install the Cover
Locks″section.
Cover
Screw
Batteries
Battery Compartment
Control Unit
Solenoid Lead
Control Unit
Lead
1020643-2-D 6 Kohler Co.

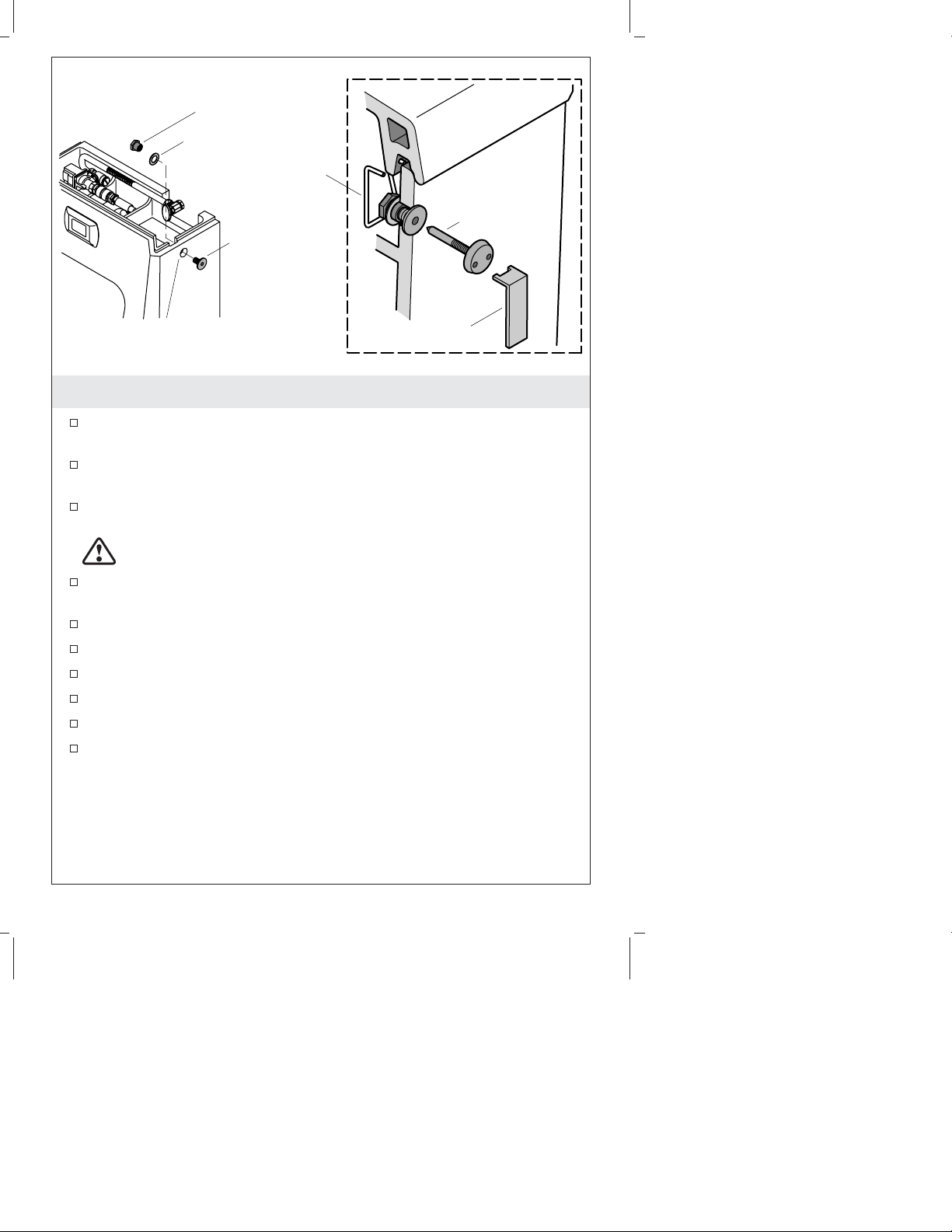

5. Install the Cover Locks
If present, remove the cover from the tank. Set the cover upside
down on a protected surface.
From the inside of the tank, insert a washer followed by a nut
into the hole located on the side of the tank.
From the outside of the tank, insert a locknut into the hole and
through the nut.
CAUTION: Risk of product damage Do not overtighten the
locknut.
Using a 5/8″wrench, tighten the locknut. Do not overtighten the
locknut.
Repeat the above procedures for the other side of the tank.
Attach a hook to each side of the cover as shown.
Place the cover on the tank.
Insert a locking bolt into each locknut.
Using the locking tool (provided), tighten the locking bolts.
Lift up on the cover to verify the cover is properly locked. Adjust
the cover lock components, if necessary.
Locknut
Locking Bolt
Locking Tool
Hook
Nut
Washer
Hole
Kohler Co. 7 1020643-2-D

Guide d’installation
Urinoir infrarouge

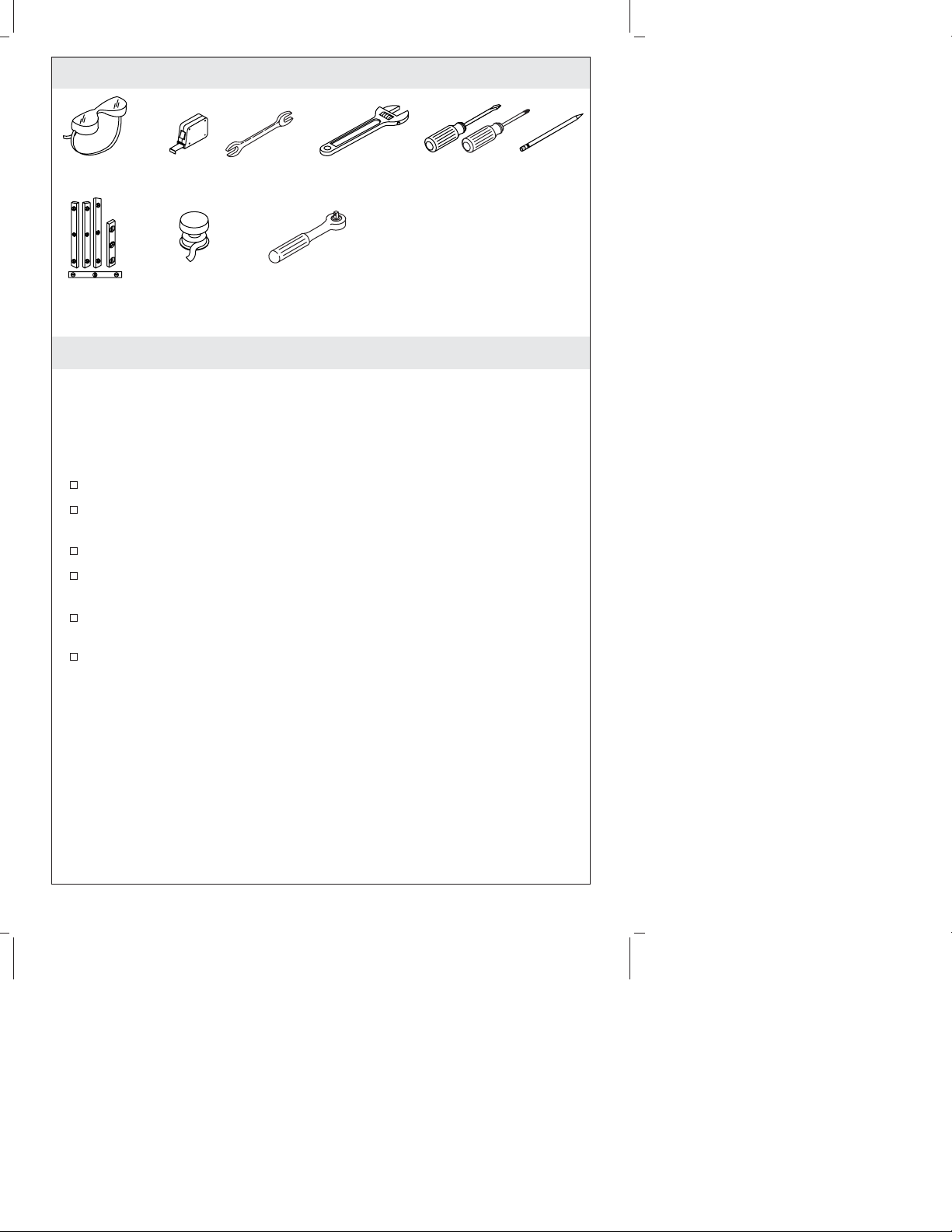

Outils et matériels
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution.
La porcelaine vitrifiée peut se briser ou se fendre si le produit
est manipulé avec négligence.
REMARQUE : Le raccordement demeure le même lors de
l’utilisation du raccord de sortie optionnel de 3″.
Respecter tous les codes de plomberie et de bâtiment locaux.
Se référer aux codes locaux en vigueur et aux directives du
fabricant pour les exigences de la valve de chasse.
Examiner soigneusement le nouvel urinoir pour en déceler tout
dommage.
Les dimensions de l’appareil sanitaire sont nominales et
conformes aux tolérances de la norme Standard ASME A112.19.2.
La préparation du site pourrait nécessiter des outils additionnels.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Ruban
d'étanchéité
pour filetage
Mètre
Ruban
Clé à rochet
1/4"
Lunettes de
protection
Niveaux à
bulles
• Outil pour découper des
orifices
Plus:
Clé à molette Crayon
Clé de 1/8"
Tournevis
assortis
Kohler Co. Français-1 1020643-2-D

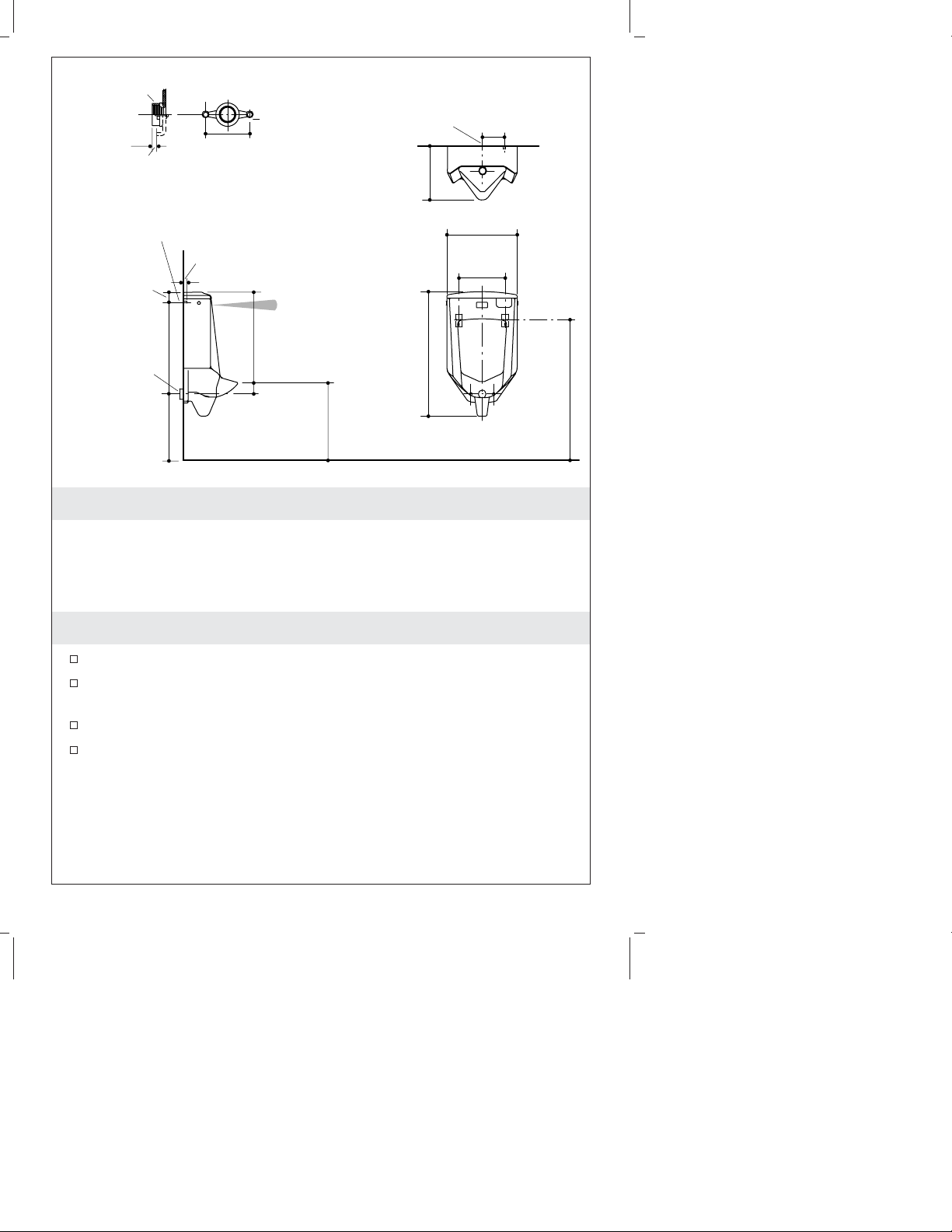

Raccordement
•Le raccordement demeure le même lors de l’utilisation du raccord
de sortie optionnel de 3″.
•* L’urinoir est conforme aux exigences de l’ADA lorsque le rebord
n’est pas monté à plus de 24″(61 cm) du sol fini.
1. Préparer le site
Couper l’alimentation d’eau.
Installer ou déplacer le tuyau d’évacuation au besoin pour
confirmer les dimensions de raccordement.
Installer la valve d’arrêt.
Installer un cadrage de support adéquat pour les crochets au
besoin.
14-1/4"
(36,2 cm)
2-3/4"
(7 cm)
24"
(61 cm)
7/8"
(2,2 cm)
21" (53,3 cm)
23-3/4"
(60,3 cm)
3"
(7,6 cm) *24"
(61 cm)
12"
(30,5 cm)
32-3/8"
(82,2 cm)
6" (15,2 cm)
18-1/4" (46,4 cm)
Entrée 1/2" NPT
pour connexion
de valve
Entrée 1/2" NPT pour
connexion de valve
Taraud 2" NPT
Taraud 2" NPT
40-1/2"
(102,9 cm)
au sol
Détail sortie
1/4" (6 mm)
6-1/2"
(16,5 cm)
Kohler Co. Français-2 1020643-2-D

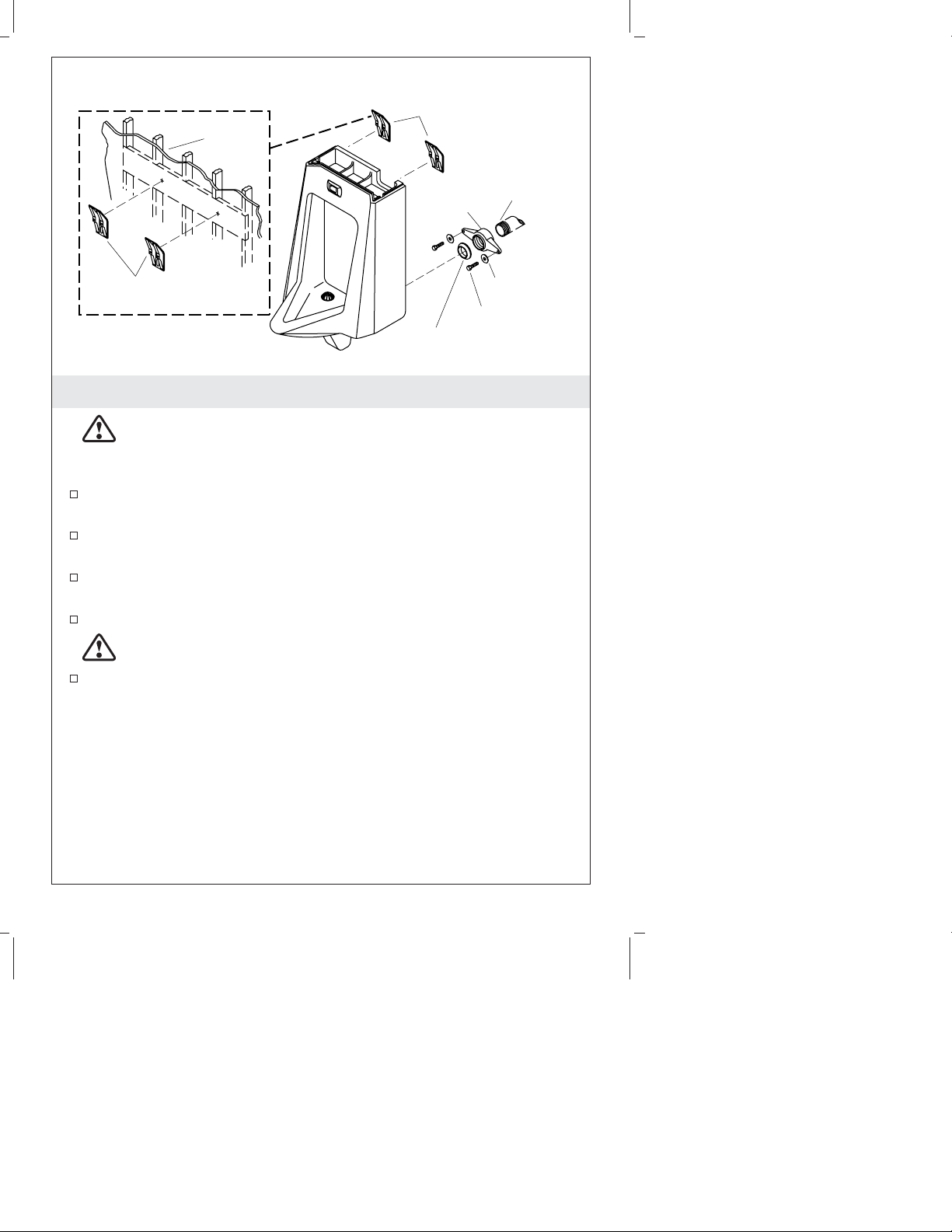

2. Installer l’urinoir
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipulez avec précaution.
La porcelaine vitrifiée peut se briser ou se fendre si le produit
est manipulé avec négligence.
Installer les supports du mur selon l’illustration du plan de
raccordement.
Appliquer du ruban d’étanchéité sur le filetage du tuyau du drain
et installer le collier à ce dernier.
Avec la surface biseautée du joint faisant face à l’écart du collier,
placer le joint sur le collier.
Positionner soigneusement l’urinoir sur les supports muraux.
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les boulons.
Sécuriser l’urinoir au collier en utilisant les rondelles et boulons
fournis.
REMARQUE : Ne pas appliquer de mastic à la surface supérieure
de l’urinoir. Le mastic peut empêcher le couvercle du réservoir de
reposer correctement.
Supports muraux
installés
Collier
femelle
Rondelle
Boulon
Joint
Appliquer du
ruban
d'étanchéité.
Mur
Supports muraux
1020643-2-D Français-3 Kohler Co.

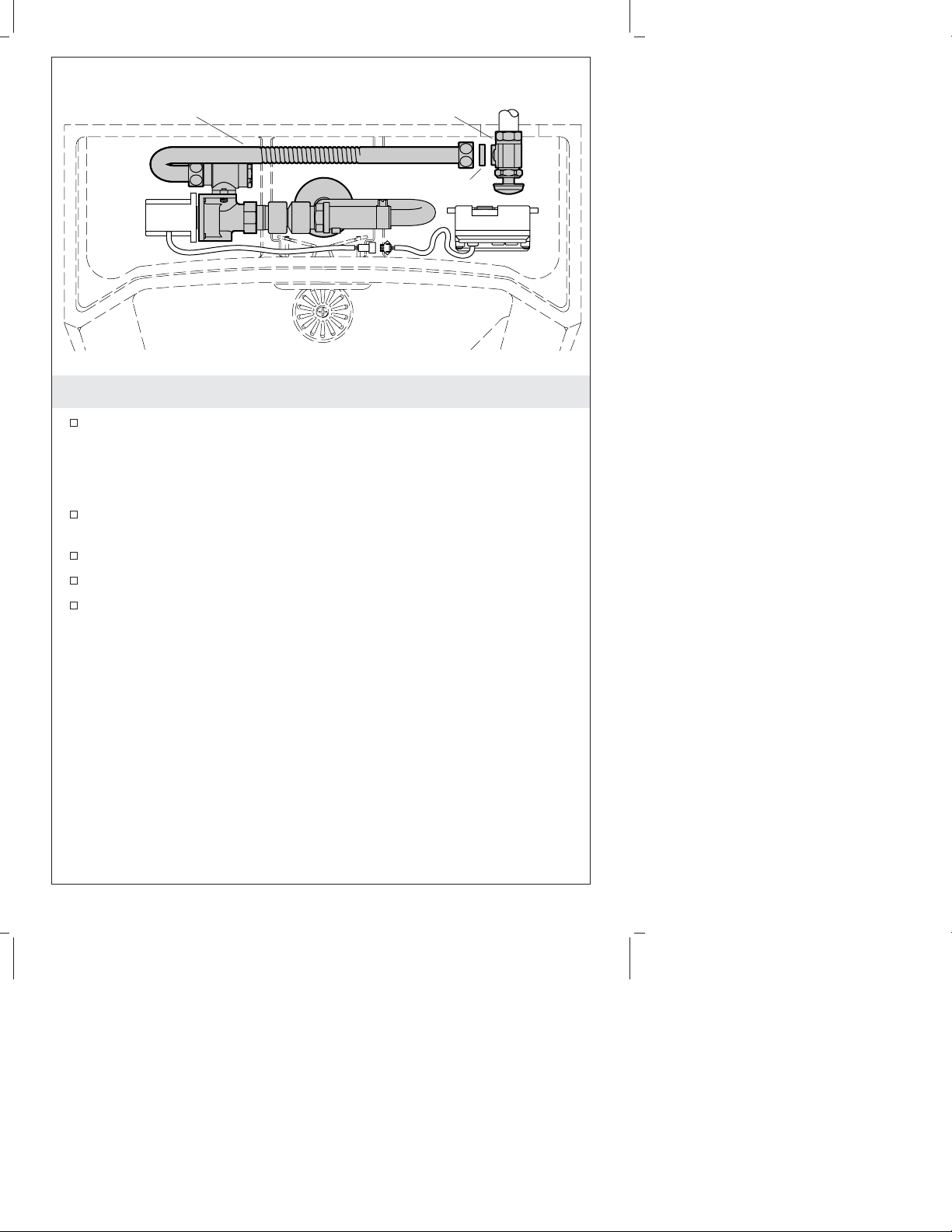

3. Installer l’ensemble de valve
Avec du ruban adhésif, envelopper l’extrémité de la ligne
d’alimentation d’eau.
IMPORTANT ! Lors de la déconnexion de l’arrêt de contrôle de
l’ensemble de valve, le joint se délogera de l’extrémité de l’ensemble
de valve. Garder le joint.
Déconnecter l’arrêt du contrôle de l’ensemble de valve. Garder le
joint de l’ensemble de valve.
Attacher l’arrêt de contrôle à la ligne d’alimentation d’eau.
Réinserrer le joint dans l’extrémité de l’ensemble de valve.
Reconnecter l’arrêt du contrôle de l’ensemble de valve.
Joint
Ensemble
de valve Arrêt contrôle
Kohler Co. Français-4 1020643-2-D

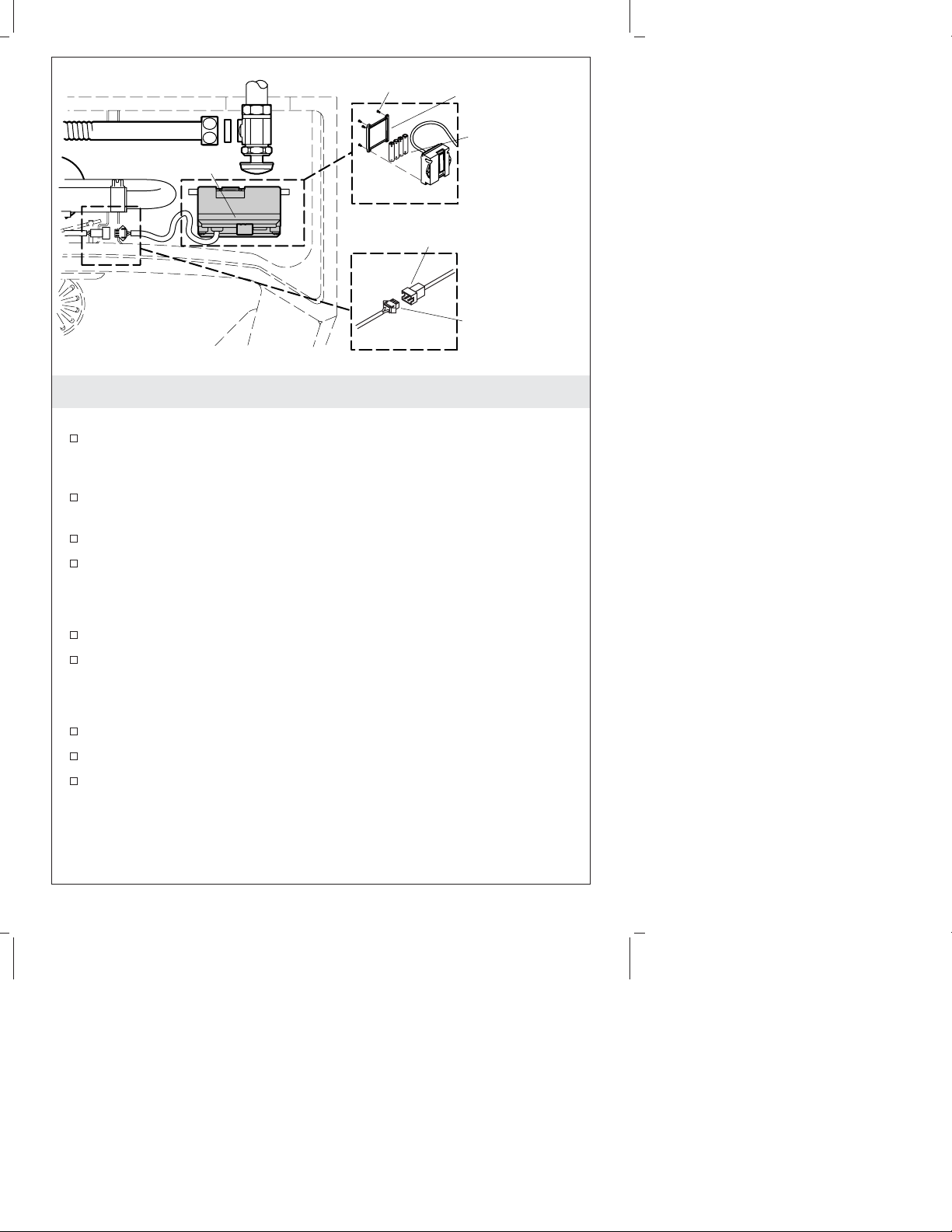

4. Compléter l’installation
Connecter
Avec un tournevis, retirer les quatre vis du couvercle du
compartiment à pile. Mettre les quatre vis et le couvercle de côté.
Installer quatre piles alcalines de taille AA dans le compartiment
à piles.
Réinstaller le couvercle du compartiment à piles.
Brancher la borne solénoïde dans l’unité de contrôle. Patienter 10
minutes avant de continuer.
Tester
Se mettre devant l’urinoir pendant au moins 10 secondes.
Se mettre de côté de l’urinoir. La valve purgera après un court
délai.
Vérification
Vérifier s’il y a des fuites.
Réparer au besoin.
Si les verrous du couvercle ne seront pas installés, placer le
couvercle sur le réservoir. Si les verrous du couvercle seront
installés, procéder à la section ″Installer les verrous du couvercle″.
Borne d'unité
de contrôle
Couvercle
Vis
Piles
Compartiment à pile
Unité de contrôle
Borne solénoïde
1020643-2-D Français-5 Kohler Co.

5. Installer les verrous du couvercle
Si présent, retirer le couvercle du réservoir. Mettre le couvercle à
l’envers sur une surface protégée.
De l’intérieur du réservoir, insérer une rondelle suivie d’un écrou
dans l’orifice situé sur le côté du réservoir.
De l’extérieur du réservoir, insérer un contre-écrou dans le trou à
travers l’écrou.
ATTENTION : Risque d’endommagement du produit Ne
pas trop serrer le contre-écrou.
Avec une clé de 5/8″, serrer le contre-écrou. Ne pas trop serrer le
contre-écrou.
Répéter les procédures ci-dessus pour l’autre côté du réservoir.
Attacher le crochet à chaque côté du couvercle, tel qu’illustré.
Placer le couvercle sur le réservoir.
Insérer un boulon de verrouillage dans chaque contre-écrou.
À l’aide de l’outil de verrouillage (fourni), serrer les boulons de
verrouillage.
Soulever le couvercle pour vérifier son bon verrouillage. Ajuster
les composants du verrou du couvercle, si nécessaire.
Contre-écrou
Boulon de
verrouillage
Outil de
verrouillage
Crochet
Écrou
Rondelle
Orifice
Kohler Co. Français-6 1020643-2-D

Guía de instalación
Urinario automático sin tocarlo
Herramientas y materiales
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. La porcelana
vitrificada puede romperse o despostillarse si no se maneja
con cuidado.
NOTA: Las dimensiones de instalación no cambian si se utiliza el
spud de salida opcional de 3″.
Cumpla con todos los códigos locales de plomería y construcción.
Consulte los códigos locales y las instrucciones del fabricante para
obtener los requisitos de la válvula de descarga.
Revise con cuidado el urinario nuevo para determinar si presenta
daños.
Las dimensiones del producto son nominales y cumplen con las
tolerancias establecidas por la norma A112.19.2 de ASME.
La preparación del sitio puede requerir herrajes y herramientas
adicionales.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Llave de
trinquette de 1/4"
Lápiz
Cinta
para
medir
Niveles
Llave
ajustable
Llave de 5/8"
Cinta selladora
de roscas
Lentes de
seguridad
• Herramientas para perforar
orificios
Más:
Destornilladores
surtidos
Kohler Co. Español-1 1020643-2-D

Diagrama de instalación
•Las dimensiones de instalación no cambian si se utiliza el spud
de salida opcional de 3″.
•* El urinario cumple con los requisitos de la ADA si la distancia
entre el borde y el piso acabado no es mayor de 24″(61 cm).
1. Prepare el sitio
Cierre el suministro de agua.
Instale o cambie el lugar de la tubería de desagüe según sea
necesario para cumplir con las dimensiones de la instalación.
Instale la llave de paso.
Instale la estructura de soporte adecuada para los soportes de
suspensión mural, según sea necesario.
14-1/4"
(36,2 cm)
2-3/4"
(7 cm)
24"
(61 cm)
7/8"
(2,2 cm)
21" (53,3 cm)
23-3/4"
(60,3 cm)
3"
(7,6 cm) *24"
(61 cm)
12"
(30,5 cm)
32-3/8"
(82,2 cm)
6" (15,2 cm)
18-1/4" (46,4 cm)
Entrada de 1/2"
NPT para conexión
de la válvula
Entrada de 1/2"
NPT para conexión
de la válvula
Rosca NPT
de 2"
Rosca NPT
de 2"
40-1/2"
(102,9 cm)
al piso
Detalle de la salida
1/4" (6 mm)
6-1/2"
(16,5 cm)
Kohler Co. Español-2 1020643-2-D

2. Instale el urinario
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. La porcelana
vitrificada puede romperse o despostillarse si no se maneja
con cuidado.
Instale los soportes de suspensión mural según el diagrama de
instalación.
Aplique cinta selladora a las roscas de la tubería del desagüe e
instale el collarín en el desagüe.
Con la superficie cónica del empaque orientada al lado opuesto
del collarín, coloque el empaque con firmeza en el collarín.
Con cuidado, coloque el urinario sobre los soportes de suspensión
mural. PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los pernos.
Fije el urinario al collarín utilizando los pernos y arandelas
provistos.
NOTA: No utilice sellador en la superficie superior del urinario. El
sellador puede impedir que la tapa del tanque se asiente
correctamente.
Soportes de suspensión
mural instalados
Collarín
hembra
Arandela
Perno
Empaque
Aplique
cinta
selladora.
Pared
Soportes de
suspensión mural
1020643-2-D Español-3 Kohler Co.

3. Instale el montaje de la válvula
Con cinta selladora de roscas, envuelva el extremo de la línea de
suministro de agua.
¡IMPORTANTE! Al desconectar la llave de paso de control del
montaje de la válvula, el empaque se caerá del extremo del montaje
de la válvula. Retenga el empaque.
Desconecte la llave de paso de control del montaje de la válvula.
Retenga el empaque montaje de la válvula.
Conecte la llave de paso de control a la línea de suministro de
agua.
Vuelva a insertar el empaque en el extremo del montaje de la
válvula.
Vuelva a conectar la llave de paso de control del montaje de la
válvula.
Empaque
Montaje de
la válvula
Llave de paso
de control
Kohler Co. Español-4 1020643-2-D

4. Termine la instalación
Conecte
Con un destornillador Phillips, quite los cuatro tornillos de la
tapa del compartimiento de pilas. Coloque los cuatro tornillos y
la tapa a un lado.
Instale cuatro pilas alcalinas AA en el montaje del soporte de
pilas.
Vuelva a instalar la tapa en el compartimiento de pilas.
Enchufe el cable del solenoide en el cable de la unidad de control.
Espere 10 minutos antes de continuar.
Pruebe
Párese frente al urinario durante por lo menos 10 segundos.
Aléjese del urinario. La válvula descargará después de una breve
demora.
Verifique
Revise toda la instalación para verificar que no haya fugas.
Repare según sea necesario.
Si no va a instalar los seguros de la tapa, coloque la tapa en el
tanque. Si va a instalar los seguros de la tapa, continúe en la
sección ″Instale los seguros de la tapa″.
Cable de la
unidad de control
Tapa
Tornillo
Pilas
Compartimiento de pilas
Unidad de control
Cable del solenoide
1020643-2-D Español-5 Kohler Co.

5. Instale los seguros de la tapa
Si está presente, retire la tapa del tanque. Coloque la tapa boca
abajo en una superficie con protección.
Desde el interior del tanque, inserte una arandela seguida de una
tuerca en el orificio ubicado en el lado del tanque.
Desde el exterior del tanque, inserte una contratuerca en el
orificio y a través de la tuerca.
PRECAUCIÓN: Riesgo de daños al producto No apriete
demasiado la contratuerca.
Con una llave de 5/8″, apriete la contratuerca. No apriete
demasiado la contratuerca.
Repita el procedimiento anterior en el otro lado del tanque.
Fije un gancho a cada lado de la tapa como se muestra.
Coloque la tapa en el tanque.
Inserte un perno de fijación en cada contratuerca.
Utilizando la herramienta de fijación (provista), apriete los pernos
de fijación.
Trate de levantar la tapa para verificar que la tapa estén bien
asegurada. Ajuste los componentes de los seguros de la tapa, si es
necesario.
Contratuerca
Perno de
fijación
Herramienta
de fijación
Gancho
Tuerca
Arandela
Orificio
Kohler Co. Español-6 1020643-2-D

©2007 Kohler Co.
1020643-2-D
