Korenix JetNet 6710G-HVDC Series User manual

JetNet 6710G-HVDC Series
Industrial 8-Port PoE plus 2 Gigabit-TX
Managed Ethernet Switch
Quick Installation Guide
www.korenix.com
V1.1

1. Overview
The JetNet 6710G-HVDC is Managed Industrial Power over Ethernet Switches, equipped
with eight 10/100 TX ports with 30W/15.4 watts PoE injector and dual 10/100/1000 TX ports
for uplink connection.
By software conguration or by LLDP auto detection, the eight 10/100 TX PoE injector ports
of JetNet 6710G series can deliver 15.4W by IEEE 802.3af or 30W by the latest High Power
PoE IEEE 802.3at standard for supporting High Power Requiring Devices (PD).
The 2 Gigabit Ethernet ports can provide high speed uplink connectivity to higher level
backbone switches with Korenix MSRTM network redundancy technology, which can recover
any failure in less than 5milliseconds.
To work under vibration and shock environments, the switches are designed with industrial
D-coded M12 connectors or rugged RJ45 connectors to ensure exceptional solid Ethernet
and PoE connections.
1-1 Packing List Checking
The JetNet 6710G-HVDC series is shipped with the following items. If any of these items is
missing or damaged, please contact your customer service representative for assistance.
JetNet 6710G-HVDC Managed High Power
IEEE 802.3at PoE Switch (M12 / Rugged RJ)
M12-A code 4-Pin Field Site Assembly
connector for m12 type power input
Rugged 4-Pin Field Site Assembly connector
for RJ type power input
M12 to DB9 Shielded Console Cable
( Console Cable)
Rugged M12 D-coded 4-pole Field
Assembly Connecter
Rugged M12 A-coded 8-pole Field
Assembly Connector
Rugged RJ45 Field Assembly Connecter
2 Wall-Mount kits & 8 Screws
JetNet 6710G-M12 HVDC JetNet 6710G-RJ HVDC
10
8
2
(optional)
(optional)
(optional)

1-2 Powering the PoE Switch
The power input rating and wiring specication of JetNet 6710G HVDC series is listing as
below Table 1.2-1.

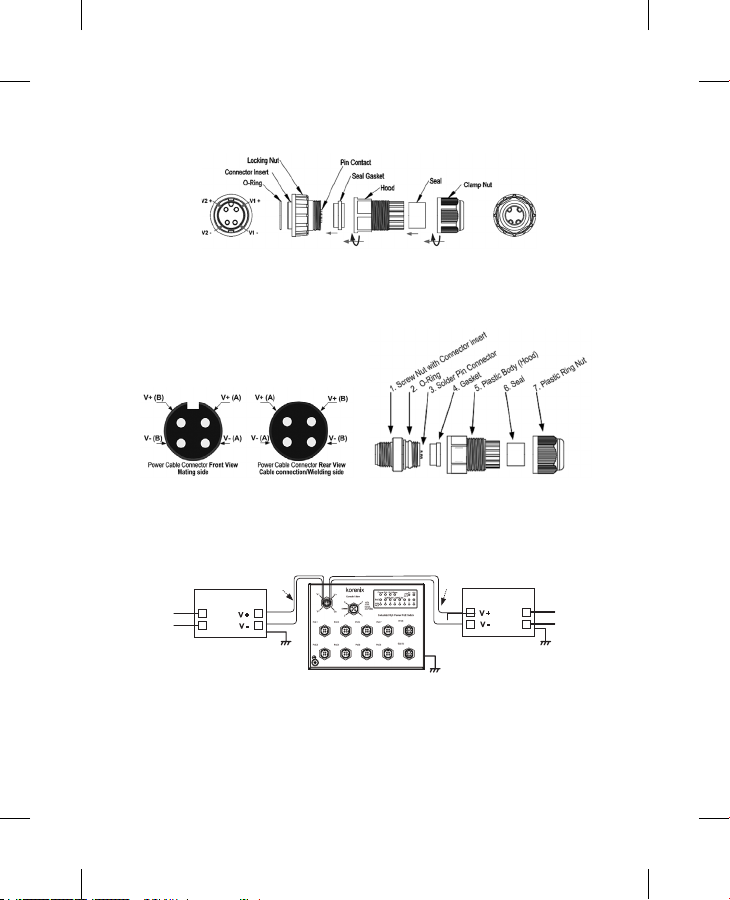

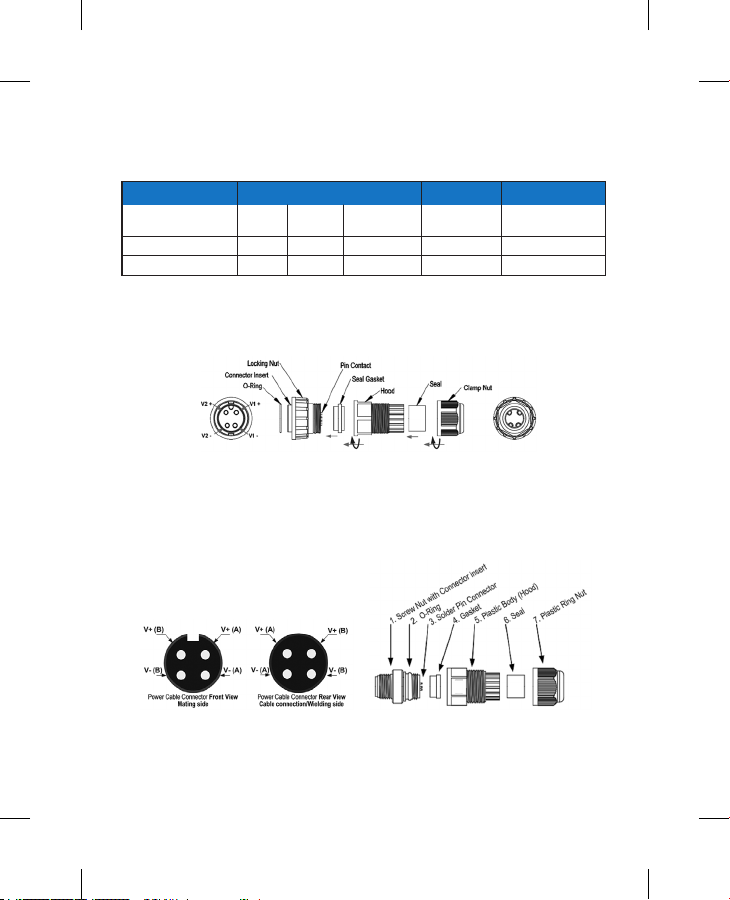

The gure 1.2-1 shows the explore diagram of power connector for Rugged RJ-45 type
6710G-HVDC Switch.
The gure 1.2-2 shows the explore diagram of power connector for M12 type 6710G-HVDC
Switch. Notice the rear side polarity for cable conductor wielding, system won’t active if
wrong polarity attached.
Figure 1.2-1 Power connector assembly diagram for RJ model
Figure 1.2-2 Power connector assembly for M12 type connector
Table 1.2-1 Power Input Voltage
Recommended
110
110
Maximum
137
137
Minimum
77
77
Redundant Input
V1, V2
V1, V2
AWG No. / Diameter
AWG 14 / 2.0 mm2
AWG 14 / 2.0 mm2
JetNet 6710G-M12 HVDC
JetNet 6710G-RJ HVDC
Power Input (DC Voltage) Input Conductor Suggest apply
Cable Size

The gure 1.2-3 shows the power system connection diagram for reference.
V +
V -
AC Power input
V +
V -
AC Powerinput
Redundant Power Input
E.G.
E.G.
E.G.
JetNet 6710G-M12
HVDC:DC100V
JetNet 6710G-M12
HVDC:DC100V
JetNet 6710G-M12 HVDC PoE Switch
AC/DC Power Supply 1
(JetNet 6710G-M12 HVDC At least 100V, 2A; UL Listed) AC/DC Power Supply 2
(JetNet 6710G-M12 HVDC At least 100V, 2A;
UL Listed)
1.3. RS-232 console and Relay Output Connection
The RS-232 console and the alarm relay are
connected via the assembly type of 5-pole M12
A-coding connector included in the supplied package
of JetNet switch. There are 2 wires nearby the DB-9
connector are relay output wires. You can connect
these 2 wires to trigger alarm system.
Note: these 2 wires will form close circuit when event
occurred or system not ready.
The following diagram shows the pin assignment for
console port and alarm output.

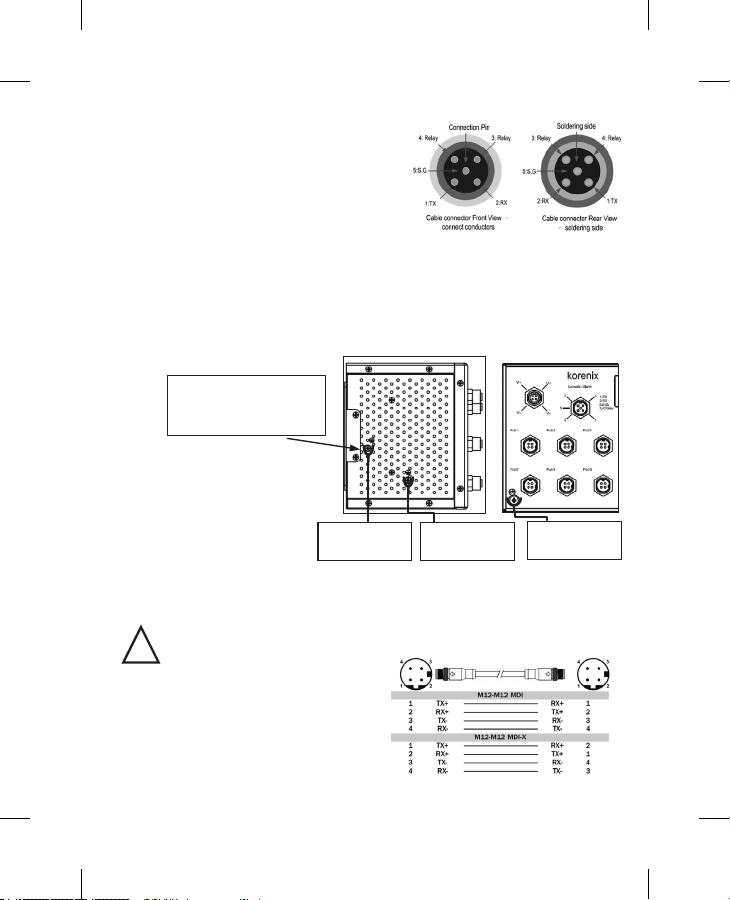

Figure 1.3-1 Console cable pin
assignment (cable’s connector pin
assignment)
Figure 1.2-3 Power System Wiring Diagram
1.4. Wiring Earth Ground & Lighting /Surge Ground
There’re total three grounding screw: one M5 earth grounding screw on front side, one M3
earth grounding screw and one M3 surge grounding screw on left side of JetNet 6710G.
Connect the frame grounding of switch to the grounding surface to ensure safety and prevent
noise to interfere communication.
Note: Please remove the surge screw
before performing insulation testing,
or it will damage the protect function
or protective component.
Note:
1. Please connect to Surge Grounding
system before operating
2. Please remove the surge screw
before performing insulation test
Connect the M3 Surge
Grounding screw to
surge grounding system
Connect the M3 Earth
Grounding screw to
earth grounding system
Connect the M5 Earth
Grounding screw to earth
grounding system

Figure 2.1-3 Gigabit M12-to-RJ45 Ethernet Cable Wiring
Orange
Orange/White
Green
Green/White
Blue
Blue/White
Brown
Brown/White
For Fast Ethernet M12 D-Code to M12
D-Code connection, you can use either
version below:

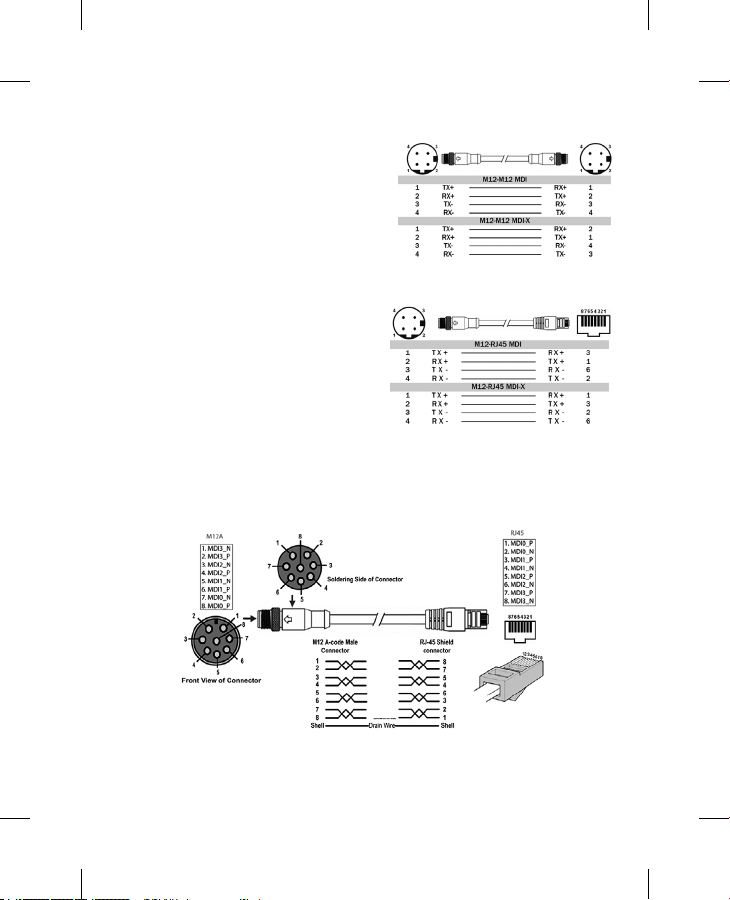

M12-to-M12 Ethernet Cable Wiring
For Fast Ethernet M12 D-Code to RJ45
connection, the pin assignment of the patch
cable is shown below:

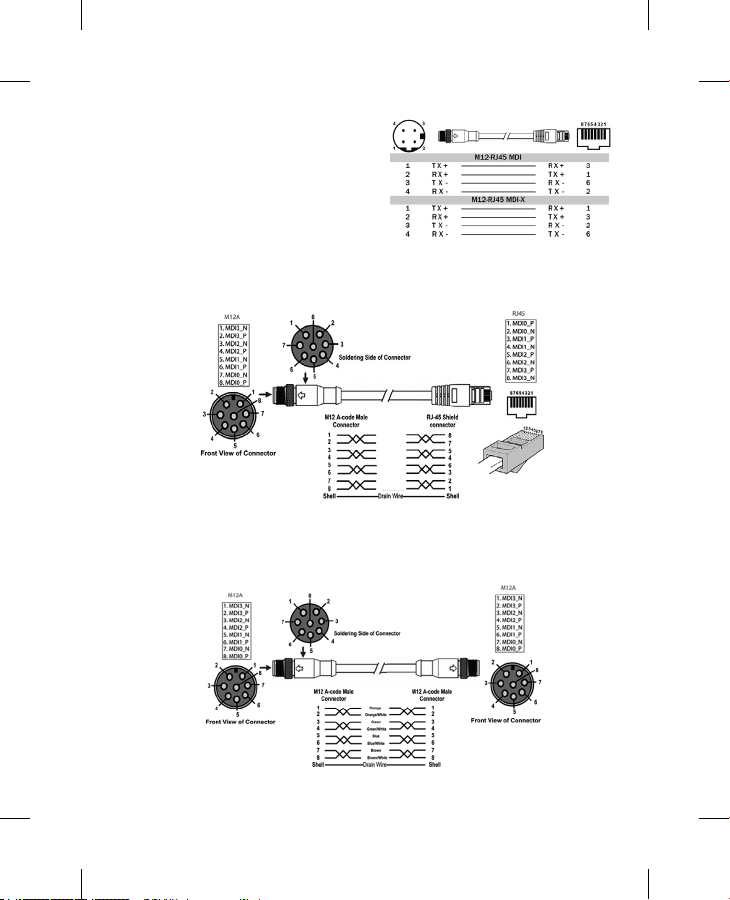

M12-to-RJ45 Ethernet Cable Wiring
2.1 Assembly of M12 Ethernet Connector
2. Assembly of Ethernet Cables
You can connect terminal devices and other segments via twisted pair cables. Ports which
are not assigned should be closed with the covering caps contained in the package list of
delivery to guarantee the connector is clear without rust.
Never install or work on/with the equipment or the
cabling during the period of its lightning activity.
!
For Gigabit Ethernet M12
A-Code to RJ45 connection,
the pin assignment of the
patch cable is shown below:

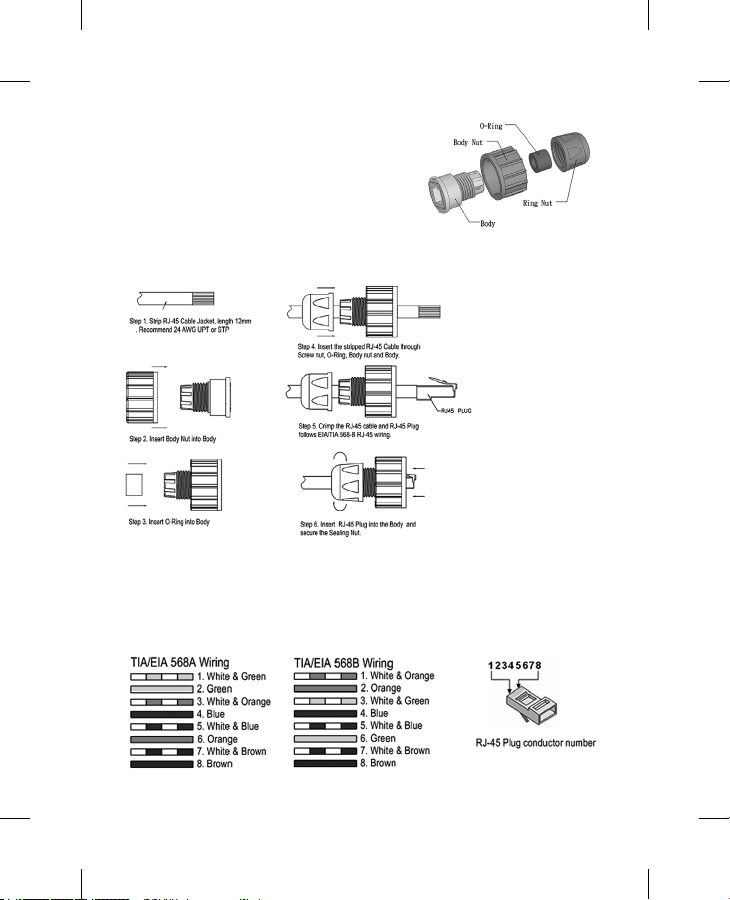

Figure 2.2-1 Rugged RJ45 Connecter Components
The RJ version provides robust connection by the
field assembly capable rugged RJ45 connector.
Each component of the connector is shown below:
2.2. Assembly of Rugged RJ45 Connector
For Gigabit Ethernet M12 A-Code
to M12 A-code connection, the
pin assignment of the patch
cable is shown below:
Follow the steps to assemble the rugged RJ45 connector:
Figure 2.2-2 Rugged RJ45
Cable Connection diagram

Figure 2.2-3 RJ45 Cable color code
Following Figure 2.2-3 shows the color code of Cat.-5E UTP/STP cable based on the
two standards released by TIA/EIA – 568A and 568B. The 568B wiring is by far, the
most common wiring method. You can choose the method that suits your application;
but ensure that both ends of the cable use the same standard.
3. Device Management
3.1 Preparation for console management
Attach the RS-232 DB9 connector to your PC’s COM port. Connect the M12 A-code 5-pin
connector to the console port of the JetNet 6710G.
JetNet 6710G series switches provide both in-band and out-band conguration methods. You
can congure the switch via the RS232 console with the attached console cable, or you can
remotely manage the switch via network using Telnet/SSH, Web/HTTPS management.
3.1.1 Go to Start -> Program -> Accessories -> Communication -> Hyper Terminal
3.1.2 Give a name to the new console connection to create a new serial communication
3.1.3 Choose the COM name, and select the correct serial settings. The serial settings of
JetNet 6710G are as below:
Baud Rate: 9600 / Parity check: None / Data Bit: 8 / Stop Bit: 1
3.1.4 After connected, you can see Switch login request. Type-in the username and
password to login. The default username is “admin”, password is “admin” for console
interface.
3.1.5 Follow the manual to congure the device features.

At the left column of the Web management interface are listed the available software
features; by pressing the ring column you can also view the detailed conguration
interface.
For more detailed management features please refer to the software’s users’ manual.
The software user manual can be downloaded from Korenix Website as below:
http://www.korenix.com/downloads.htm
3.2 Preparation for Web management
Before you attempt to use the embedded web interface to manage switch operation, verify
that your JetNet switch is properly installed on your network and that every PC on this
network can access the switch via the web browser.
3.2.1 Launch the web browser (Internet Explorer or Mozilla Firefox) on the PC.
3.2.2 Type http:// 6710G_IP_Address (The default IP address is 192.168.10.1.), then
press Enter.
3.2.3 The login screen will appear next. Type-in the user name and the password. The
default user name and password is admin/admin.

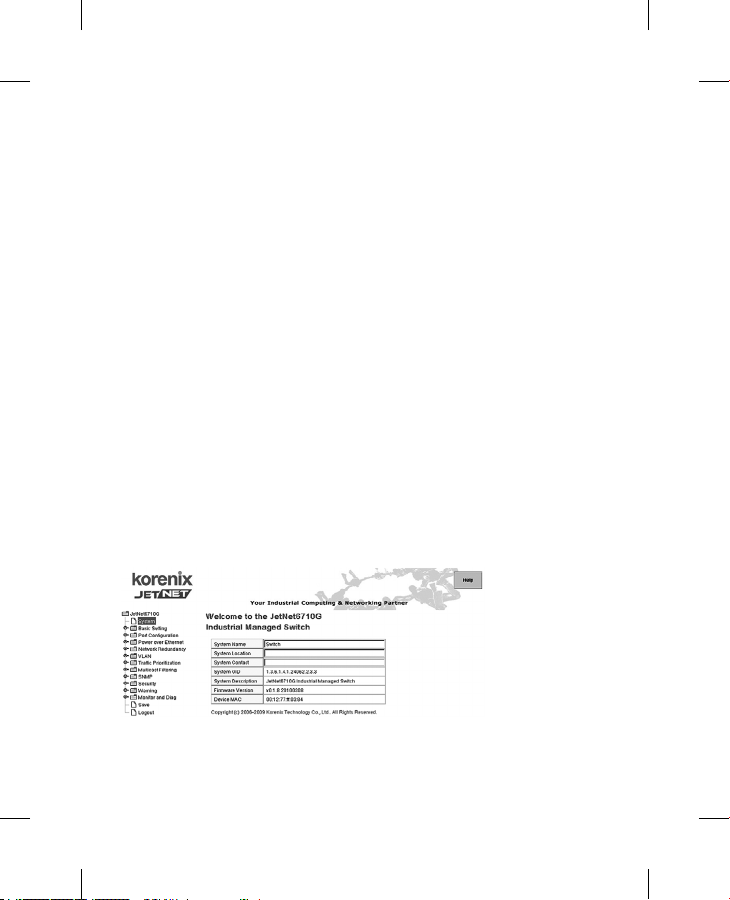

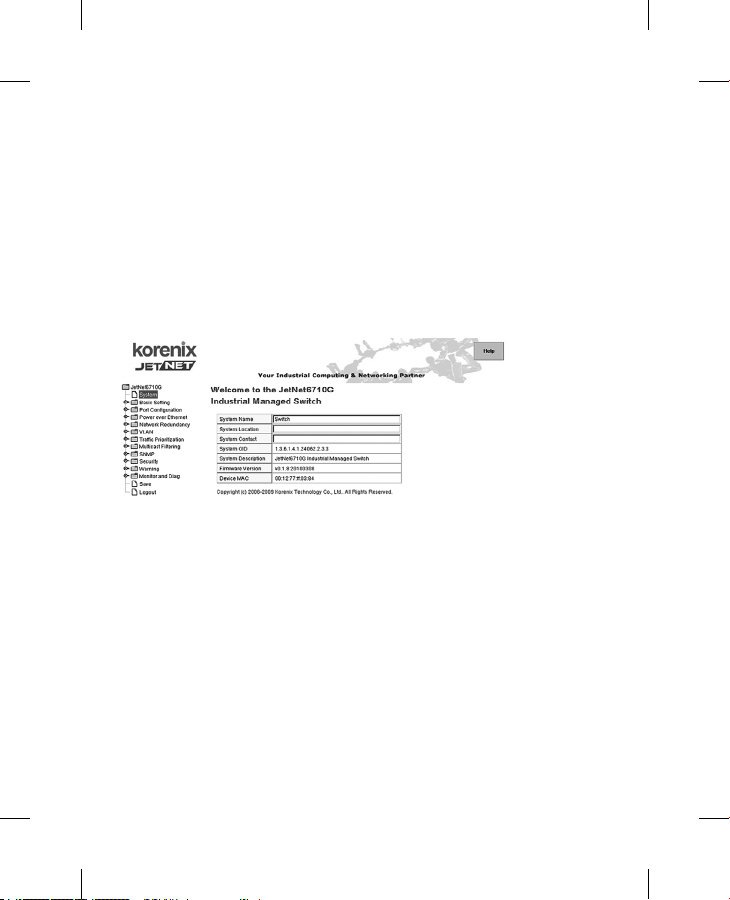

3.2.4 Click OK, and then the welcome page of the web-based management interface will
appear.

1. 概要
JetNet 6710G-HVDC是一款网管型PoE以太网交换机，配备8个10/100 TX PoE端口，提供
30W/15.4 W电量，以及2个10/100/1000 TX上连端口。
通过软件设置或LLDP自动检测功能，JetNet 6710G系列的8个10/100 TX PoE供电端口可以满
足IEEE 802.3af标准15.4W电量输出，也可以满足最新的IEEE 802.3at标准提供30W高功率输
出。2个千兆以太网口提供高速上连通道，连接满足KorenixMSRTM专利冗余技术的高层主干
交换机，断线自愈时间小于5ms。交换机配备工业D-coded M12接头或牢固型RJ45接头，能
提供非常牢固的以太网和PoE连线，可持续的振动和冲击环境中稳定工作。
1-1 产品清单
JetNet 6710G-HVDC系列包含以下物品。如缺少或破损，请联系销售窗口或当地经销商。
CH
JetNet 6710G-HVDC网管型IEEE 802.3at高功率
PoE工业以太网交换机(M12/ Rugged RJ)
M12-Acode 4-Pin接头组件用于电源输入
牢固型4-Pin RJ接头组件用于电源输入
M12转DB9现场控制线缆
牢固的M12D-coded 4-pole接头组件
牢固的M12A-coded 8-pole接头组件
牢固型RJ45接头组件
2个壁挂安装配件及8颗螺丝
JetNet 6710G-M12 HVDC JetNet 6710G-RJ HVDC
8
2
10
1-2 为PoE交换机供电
JetNet 6710G HVDC系列电源输入范围及接线规范如下(Table 1.2-1).
推荐
110
110
最大
137
137
最小
77
77
冗余电源输入
V1, V2
V1, V2
AWG No. / 直径
AWG 14 / 2.0 mm2
AWG 14 / 2.0 mm2
JetNet 6710G-M12 HVDC
JetNet 6710G-RJ HVDC
电源输入 (DC Voltage) 标识 建议线缆规格
Table 1.2-1 Power Input Voltage
(optional)
(optional)
(optional)

图1.2-1 展示了6710G-HVDC RJ45电源接头的平面视图
Figure 1.2-1 Power connector assembly diagram for RJ model
图1.2-2展示了6710G-HVDC M12电源接头的平面视图。接线时请留意方向，若极性接错系统
将无法启动。
Figure 1.2-2 Power connector assembly for M12 type connector
图1.2-3展示了系统电源的连接方式供参考。
V +
V -
AC Power input
V +
V -
AC Powerinput
Redundant Power Input
E.G.
E.G.
E.G.
JetNet 6710G-M12
HVDC:DC100V
JetNet 6710G-M12
HVDC:DC100V
JetNet 6710G-M12 HVDC PoE Switch
AC/DC Power Supply 1
(JetNet 6710G-M12 HVDC At least 100V, 2A; UL Listed) AC/DC Power Supply 2
(JetNet 6710G-M12 HVDC At least 100V, 2A;
UL Listed)
Figure 1.2-3 Power System Wiring Diagram

2. 以太网线缆组件
用户可以用双绞线连接终端设备或其它网络设备。没有使用
的端口应套上防尘盖，防止异物进入，防尘盖已随机附上。
请勿在指示灯闪烁时，安装设备或布线，以免损坏设备。
!
M12D-Code接头到M12D-Code接头的快
速以太网连接，用户可以选择以下任意一
种接线方式：
M12-to-M12 Ethernet Cable Wiring
2.1 M12以太网接头组件
1.3. RS-232 控制端口和继电器输出的接线
RS-232控制端口和继电器报警输出接口均通过5-pole
M12A-coding接头组件与外部相连，该连接头为标准
配件，随机附上。在Console旁边有2芯线为继电器报
警触点，用户可用这两芯线触发报警系统。
备注:当预设事件发生或系统未准备好，这两芯线会
组成一个回路触发报警。 Figure 1.3-1 Console cable pin
assignment (cable’s connector pin
assignment)
1.4. 地线连接/防雷击浪涌接地连接
JetNet 6710G总共有三个接地螺丝:正面有一个M5地线连接螺丝、侧边有一个M3地线连接螺
丝及一个M3防雷击浪涌接地螺丝。将地线螺丝接地，可以确保设备使用安全，并可防干扰。
设备未接地，因自然因素造成损害，将不予以修复。
备注:在执行雷击绝缘测试之前请先
移除防雷击浪涌接地螺丝，否则可
能会造成保护组件损坏。
Note:
1. Please connect to Surge Grounding
system before operating
2. Please remove the surge screw
before performing insulation test
Connect the M3 Surge
Grounding screw to
surge grounding system
Connect the M3 Earth
Grounding screw to
earth grounding system
Connect the M5 Earth
Grounding screw to earth
grounding system

Orange
Orange/White
Green
Green/White
Blue
Blue/White
Brown
Brown/White
M12A-Code接头转RJ45接头的千兆以太网连接，Pin脚定义如下图所示：
Figure 2.1-3 Gigabit M12-to-RJ45 Ethernet Cable Wiring
M12A-Code接头转M12A-code接头的千兆已太网连接，Pin脚定义如下图所示:
M12D-Code接头转RJ45接头的快速以太网连
接，Pin脚定义如下图所示：
M12-to-RJ45 Ethernet Cable Wiring

RJ45 线缆颜色代码
图2.2-3显示了Cat.-5E UTP/STP双绞线各色线缆排序方式，TIA/EIA的两种标准排线–
568A及568B。568B排线方式是目前最常见的方式。用户可以选择任意方式来排线以满
足应用需求，但必须确保连接的两端使用相同的标准。
Figure 2.2-1 Rugged RJ45 Connecter Components
RJ版本提供牢固型RJ45接头组件提供稳固可靠的连
接。该组件的所有部件如下图所示：
2.2. 牢固型RJ45接头组件
依如下步骤组装此RJ45接头：
Step 1. 将RJ45线缆的外壳剥去约长
12mm；建议为24 AWG UPT或STP。
Step 4. 将已剥好外壳的RJ45线缆穿
过螺帽，O-环，阀体螺母，主体
Step 2. 在主体上装上阀体螺母。
Step 5. 压接RJ45线缆和RJ45接头,
遵循EIA/TIA568-B标准
Step 6. 将RJ45头插在主体上，并确
保螺母密封
Step 3. 将O-环套在主体上。 Figure 2.2-2 Rugged RJ45
Cable Connection diagram

3.2.1 开启计算机上的浏览器(IE浏览器或Mozilla Firefox)。
3.2.2在地址栏键入http:// 6710G的IP地址(默认IP地址是192.168.10.1)，然后Enter回车。
3.2.3 出现登录窗口，键入用户名和密码登录交换机。默认的用户名和密码是admin/
admin。
3.2.4 点击OK，则会出现Web管理界面的主页。
在Web管理界面的左侧，会列出所有可用的软件功能，点击可查看更详细配置。
更多网管功能，请参考用户操作手册。此手册可在Korenix网站下载：
http://www.korenix.com/downloads.htm
3. 设备管理
3.1 Console管理的准备工作
将RS-232DB9接头连接到PC的COM口，将M12A-code 5-pin接头连接到JetNet 6710G的
Console口。
JetNet 6710G系列交换机支持带内(in-band)及带外(out-band)设置模式。用户可以通过RS232
控制端口对交换机进行设置，或通过网络进行远程管理，提供Telnet/SSH，Web/HTTPS多种
管理界面。
3.1.1 开始 -> 程序 -> 附件 -> 通讯 -> 超级终端
3.1.2为新连接命名。
3.1.3 选择COM口及正确的串口参数，JetNet 6710G的串口参数如下：
波特率:9600 / 奇偶校验:None / 数据位:8/ 停止位:1
3.1.4 连接以后，出现交换机的登录框，键入用户名和密码即可登录。默认的用户名是
“admin”，密码是“admin”。
3.1.5 请依据用户手册进行功能设定。
3.2 Web管理的准备工作
在准备使用内置的Web界面对交换机实施管理之前，请先验证JetNet交换机已经正确接入网
络，且网络中的任意计算机都可以通过Web浏览器访问交换机。

1. Überblick
Der JetNet 6710G-HVDC ist ein administrierbarer industrieller Power over Ethernet Switch,
ausgerüstet mit acht 10/100 TX Ports mit 30W/15.4 Watt PoE Injektor und zwei 10/100/1000
TX Ports für die Uplink-Verbindung.
Per Software Konguration oder per LLDP Auto Detection können die acht 10/100 TX PoE
Injektor Ports der JetNet 6710G Serie 15.4W gemäß IEEE 802.3af oder 30W gemäß des
letzten High Power PoE IEEE 802.3at Standards für Leistung anfordernde Geräte (PD)
liefern.
Die 2 Gigabit Ethernet Ports bieten eine Hochgeschwindigkeitsverbindung zu dahinter
liegenden Backbone Switches mit Korenix MSRTM Netzwerk Redundanz Technologie, mit
weniger als 5ms Recovery-Zeit.
Für den Betrieb in Vibrations- und Rüttelumgebungen sind die Switches mit industriellen
D-coded M12 Verbindungen oder robusten RJ45 Verbindern ausgestattet, um eine solide
Ethernet und PoE Verbindung zu gewährleisten.
1-1 Packungsinhalt
Die JetNet 6710G-HVDC Serie wird mit den nachfolgenden Teilen geliefert. Wenn eines der
Teile fehlt oder defekt ist, kontaktieren Sie bitte Ihren Händler, der Ihnen gerne weiter helfen
wird.
DE
JetNet 6710G-HVDC Managed High Power IEEE
802.3at PoE Switch (M12 / Rugged RJ)
M12-A Code 4-Pin Feldmontage-Kabelverbindung
für M12 Power Eingang
Robuste 4-Pin Feldmontage-Kabelverbindung für
RJ Power Eingang
M12 auf DB9 geschirmtes Konsolkabel
(Konsolkabel)
Robuste M12 D-codiert 4-pol.
Feldmontage-Verbinder
Robuste M12 A-codiert 8-pol.
Feldmontage-Verbinder
Robuste RJ45 Feldmontage-Verbinder
2 Wandmontage-Kits & 8 Schrauben
JetNet 6710G-M12 HVDC JetNet 6710G-RJ HVDC
10
8
2
(optional)
(optional)
(optional)

1-2 Stromversorgung des Switches
Die Nennwerte für die Stromversorgung und die Kabelspezikationen zur JetNet 6710G
HVDC Serie sind in der nachfolgenden Tabelle 1.2-1.gelistet.
Die Abb. 1.2-1 zeigt die Explosionszeichnung des Stromsteckers für den robusten RJ-45-Typ
6710G-HVDC Switch.
Die Abb. 1.2-2 zeigt die Explosionszeichnung des Stromsteckers für den M12 Typ
6710G-HVDC Switch. Für die Polarität der Kabelleitungen die Rückansicht (Rear View)
beachten. Bei falsch aufgelegter Polarität arbeitet das Gerät nicht.
Empfohlen
110
110
Maximum
137
137
Minimum
77
77
Eingang
redundant
V1, V2
V1, V2
AWG Nr. /
Durchmesser
AWG 14 / 2.0 mm2
AWG 14 / 2.0 mm2
JetNet 6710G-M12 HVDC
JetNet 6710G-RJ HVDC
Eingangsspannung(Gleichspannung) Eingangsleiter empfohlenes Kabel
Abb 1.2-1 Montage des Spannung-Steckers für das RJ-Modell
Abb 1.2-2 Montage des Spannung-Steckers für das M12-Modell
Table 1.2-1 Eingangsspannung

Die Abb. 1.2-3 zeigt als Referenz den Aufbau der Spannungsversorgung.
V +
V -
AC Power input
V +
V -
AC Powerinput
Redundant Power Input
E.G.
E.G.
E.G.
JetNet 6710G-M12
HVDC:DC100V
JetNet 6710G-M12
HVDC:DC100V
JetNet 6710G-M12 HVDC PoE Switch
AC/DC Power Supply 1
(JetNet 6710G-M12 HVDC At least 100V, 2A; UL Listed) AC/DC Power Supply 2
(JetNet 6710G-M12 HVDC At least 100V, 2A;
UL Listed)
1.3. RS-232 Konsole und Verbindung des Relaisausgang
Die RS-232 Konsole und das Alarm-Relais sind über
den montierbaren 5-pol. M12 A-codierten Stecker,
der sich im Lieferumfang des JetNet Switches
bendet, anzuschließen. Die 2 Drähte können als
Alarmtrigger genutzt warden.
Beachte: Die 2 Drähte bilden einen geschlossenen
Kontakt, wenn das Ereignis auslöst oder das System
nicht bereit ist.
Das folgende Diagramm zeigt die Pin-Zuordnung für
den Konsol-Port und den Alarmausgang.
Abb 1.3-1 Konsol-Kabel Pin-
Zuordnung (Rear View/soldering side
= Rückseite/Lötseite)
2. Montage der Ethernet Kabel
Endgeräte und andere Netzwerksegmente können via RJ45 Kabel angeschlossen werden.
Nicht zugeordnete Ports sollten mit den im Lieferumfang befindlichen Abdeckkappen
geschlossen werden um die Ports zu schützen.
Niemals bei Gewitter an elektrischen Anlagen oder Kabeln arbeiten.
!
Figure 1.2-3 Power System Wiring Diagram

Für eine Fast Ethernet M12 D-Code
auf M12 D-Code Verbindung eine der
folgenden Versionen benutzen:
M12-to-M12 Ethernet Cable Wiring
Für eine Fast Ethernet M12 D-Code auf
RJ45 Verbindung ist die Pin-Zuordnung des
Patchkabels wie folgt::
M12-to-RJ45 Ethernet Cable Wiring
Für eine Gigabit Ethernet M12 A-Code auf RJ45 Verbindung ist die Pin-Zuordnung des
Kabels wie folgt:
Figure 2.1-3 Gigabit M12-to-RJ45 Ethernet Cable Wiring
2.1 Montage des M12 Ethernet Steckers
Orange
Orange/White
Green
Green/White
Blue
Blue/White
Brown
Brown/White

Figure 2.2-1 Robuster RJ45 Stecker-Komponenten
Die RJ Version bietet durch den Feld-
konfigurierbaren, robusten RJ45 Stecker eine
robuste Verbindung. Die Komponenten des
Steckers sind die folgenden:
2.2. Montage der robusten RJ45 Verbindung
Diesen Schritten zur Montage des robusten RJ45 Streckers folgen:
Figure 2.2-3 RJ45 Kabel Farbcodierung
Die nachfolgende Abb. 2.2-3 zeigt den Farb-Code von Cat.-5E UTP/STP Kabel
basierend auf den von TIA/EIA – 568A und 568B freigegebenen Standards. Die 568B
Verdrahtung ist die bei weitem häufigste Verdrahtungsmethode. Es kann die geeignete
Verdrahtungsmethode gewählt werden, jedoch müssen beide Enden des Kabels dem
gleichen Standard entsprechen.
Figure 2.2-2 Robuste RJ45
Kabelverbindung

3. Geräte Administration
3.1 Vorbereitung der Konsol-Administration
Des RS-232 DB9 Stecker mit dem COM-Port des PC’s verbinden. Den M12 A-codierten 5-Pin
Stecker am Konsol-Port des JetNet 6710G anschließen.
Die JetNet 6710G Serie bietet sowohl “in-band” als auch “out-band” Kongurationsmethoden.
Der Switch kann mittels angeschlossenem Konsolkabel über die RS-232 Konsole oder
“Remote” über das Netzwerk mit Telnet /SSH, Web/HTTPS administriert werden.
3.1.1 Am PC klicken auf: Start -> Programme -> Zubehör -> Kommunikation -> Hyper
Terminal
3.1.2 Der neuen Konsolverbindung einen Namen geben und eine neue serielle
Kommunikations-Sitzung öffnen.
3.1.3 Den COM-Port wählen und die korrekten seriellen Einstellungen wählen:
Die seriellen Parameter des JetNet 6710G sind:
Baud Rate: 9600 / Parität: Kein / Daten Bit: 8 / Stop Bit: 1
3.1.4 Nach Verbindungsaufbau erscheint die Login-Aufforderung. Für den Login den
Benutzername und das Passwort eingeben. Der Standard-Benutzername für die
Konsolschnittstelle ist “admin”, das Passwort ist “admin”
3.1.5 Zur weiteren Konguration dem Handbuch folgen
3.2 Vorbereitung für die Web-Administration
Vor Aufruf des Web-Interfaces zur Administration des Switches sicherstellen, dass der Switch
richtig im Netzwerk installiert ist und jeder PC im Netzwerk den Switch via Web Browser
erreichen kann.
3.2.1 Am PC den Web Browser starten (Internet Explorer or Mozilla Firefox)
3.2.2 Eingabe: http://<6710G_IP_Address> (Die Standard IP Adresse ist 192.168.10.1.),
dann Enter drücken.
3.2.3 Der Login Bildschirm erscheint. Benutzername und Passwort eingeben.Der
Standard Benutzername und Passwort ist admin/admin.
3.2.4 OK klicken und die Welcome-Seite der Web-basierten Management-Schnittstelle
erscheint.
