kozy heat HTK-EXT User manual

1.0 INTRODUCTION......................................................................3
1.1 Introduction......................................................................................... 3
1.2 Approvals..............................................................................................3
1.3 Installation............................................................................................3
1.4 Replacement Parts............................................................................. 4
2.0 INSTALLATION ........................................................................5
2.1 Termination Cap Framing................................................................ 5
2.2 Roof Termination Framing..............................................................5
2.3 Horizontal Termination Cap Clearances ....................................6
2.4 Installation Instructions................................................................... 7
3.0 ELECTRICAL REQUIREMENTS............................................11
3.1 Electrical Requirements ................................................................11
3.2 Electrical Installation.......................................................................11
4.0 ACCESSIBILITY .....................................................................12
4.1 Internal Component Access and Electrical Wiring...............12
4.2 Capacitor Replacement .................................................................12
4.3 Fan Replacement .............................................................................12
Hussong Manufacturing Co., Inc.
204 Industrial Park Drive, PO Box 577
Lakeeld, MN 56150-0577, USA
Heat Transfer Kit - Exterior #HTK-EXT
Rev. 10, 10/21
INSTALLER: Leave this manual with the appliance.
CONSUMER: Retain this manual for future reference.
HEAT TRANSFER KIT -
EXTERIOR
#HTK-EXT
For use with models
#ALP-36S, #BHM-38, #BHM-44, #BHM-52,
#CAR-39, #CAR-46, #CLW-40, #CLW-50, #CLW-
50-MV, #CLW-ST, #CLW-72, & #SFD-36
English and French installation manuals are available through your local
dealer. Visit our website www.kozyheat.com.
Les manuels d’installation en français et en anglais sont disponibles chez
votre détaillant local. Visitez www.kozyheat.com .
READ ALL THESE STEPS BEFORE STARTING
INSTALLATION. LEAVE THESE INSTRUCTIONS
WITH THE APPLIANCE.
This kit must be installed by a qualied installer,
service agency, or gas supplier at the time of the
heater installation. These instructions must be used
in conjunction with the installation and operation
manual provided with the appliance. Please read
the appliance owner’s manual completely before
performing any procedures in these instructions.

Introduction
SECTION 1 INTRODUCTION
#HTK-EXT
R.10, October 2021
3
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
1.1 Introduction
The #HTK-EXT Exterior Heat Transfer Kit is designed to remove
unwanted heat from your home.
The following model(s) allow a maximum installation of two heat
transfer kits: #ALP-36S, #BHM-38, #BHM-44, #BHM-52, #CAR-39, #CAR-
46, #CLW-40, #CLW-50, #CLW-50-MV, #CLW-ST, #CLW-72, #SFD-36
1.2 Approvals
The exible ducts used with the #HTK-EXT feature are manufactured
and marked to the requirements of UL-181, Class 1 air duct.
1.3 Installation
Model #SFD-36 corner installations have dierent minimum
dimensions to allow space for the SFD-HTK air chute. See appliance
installation and operation manual for more information.
1.3.1 Installation Precautions
This device must be installed by a qualied installer in accordance
with these instructions and in accordance with local codes, if any, and
with National Electrical Code ANSI/NFPA 70, current edition.
The #HTK-EXT fan will generate sound during operation. The eects
of the increased sound level can be minimized with careful planning
during installation of the system.
Disconnect electrical power supply before performing any
maintenance, repair, or electrical wiring.
WARNING: Failure to install, operate, and maintain the heat transfer
system - exterior in accordance with manufacturer's instructions will
result in conditions which may produce bodily injury and/or property
damage.
1.3.2 Installation Guidelines
The discharge outlet of the #HTK-EXT must be directed down to
prevent water inltration.
Minimum Duct Run Length: 3' (914mm)
Maximum Duct Run Length: 25' (7.8m)
Clearance to exible duct: 0" (0mm)
IMPORTANT: The insulated exible pipe is zero clearance to combustibles
but CANNOT be compressed into a smaller diameter.
NOTE: Support duct at intervals of no greater than 4' (1219mm), with
no more than 1/2" (13mm) sag between supports as required by local
code. Do not substitute any other duct work as a replacement for the
provided insulated exible duct.
1.3.3 Painting Requirements
The #HTK-EXT may be painted to a desired color. The paint selected
must have sucient temperature and environmental ratings as
described below.
• Prior to painting the #HTK-EXT cover assembly, sand the existing
coating with sandpaper or steel wool.
• The front of the cap cover assembly may be eld-painted and
cured up to 400 degrees Fahrenheit (204° C). All remaining parts
of the cap may be painted, but they may not be cured beyond
190°F (88°C) due to gaskets and components overheating.
• Silicone sealant will be used during installation, which could
aect adherence of paint. Please advise local painter of silicone
content.
1.0 INTRODUCTION

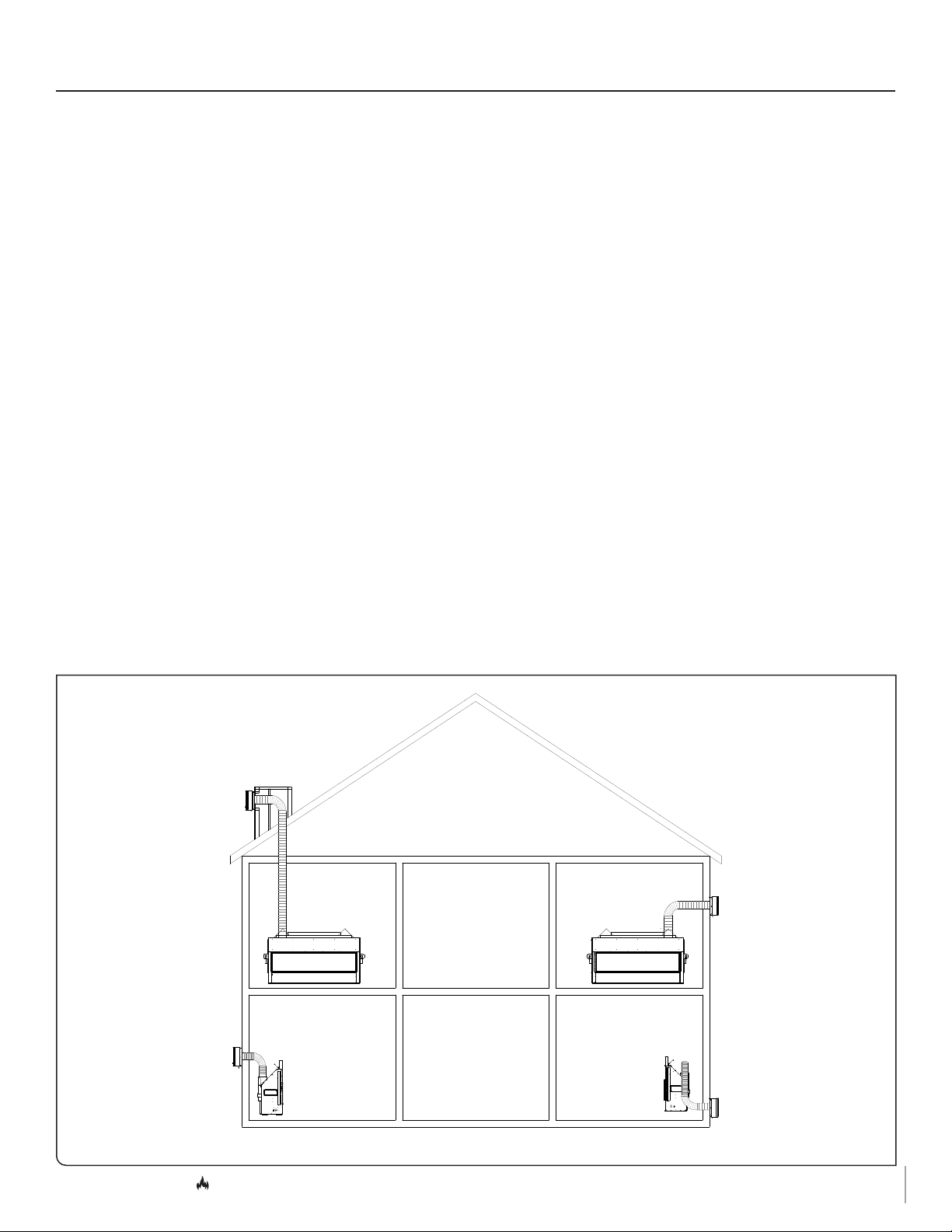

FIGURE 1.1 Possible Air Duct Locations/Terminations

Replacement Parts
SECTION 1 INTRODUCTION
#HTK-EXT
R.10, October 2021
4HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES

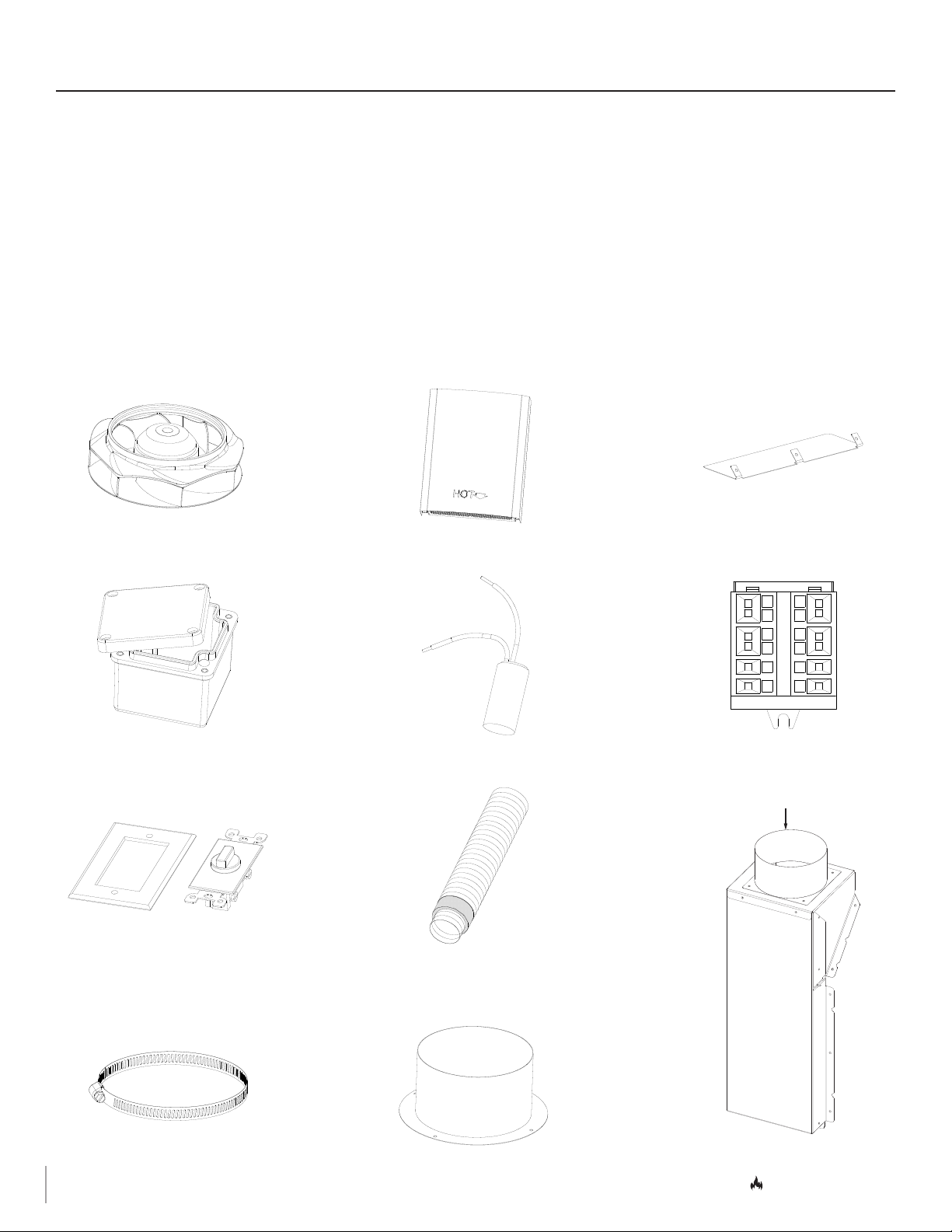

1.4 Replacement Parts
Fan Assembly.................................................HTK-EXT-101
Cover Assembly.............................................HTK-EXT-102
Vinyl Siding Shield .......................................HTK-EXT-103
Electrical Box..................................................HTK-EXT-104
Capacitor .........................................................HTK-EXT-105
Terminal Block ...............................................HTK-EXT-106
Speed Control Assembly ...........................HTK-EXT-107
6" Insulated Flex Pipe..................................HTK-EXT-108
Band Clamp....................................................HTK-EXT-109
HTK 6" Collar...................................................HTK-EXT-110
1.4.1 Heat Transfer Kit Air Chute
• The HTK air chute is required when installing a #HTK-EXT.
• (1) air chute is needed per heat transfer kit.
• Order model specic air chute. Yours may look dierent than
what is shown.
HTK 6” COLLAR
#HTK-EXT-110
HTK AIR CHUTE (required for #HTK-EXT)
HTK-EXT-109
HTK-EXT-108
HTK-EXT-105
HTK-EXT-102
HTK-EXT-104
HTK-EXT-101
HTK-EXT-107
HTK-EXT-106
HTK-EXT-103
HTK-EXT-110

Termination Cap Framing–Roof Termination Framing
SECTION 2 INSTALLATION
5
#HTK-EXT
R.10, October 2021
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
2.0 INSTALLATION

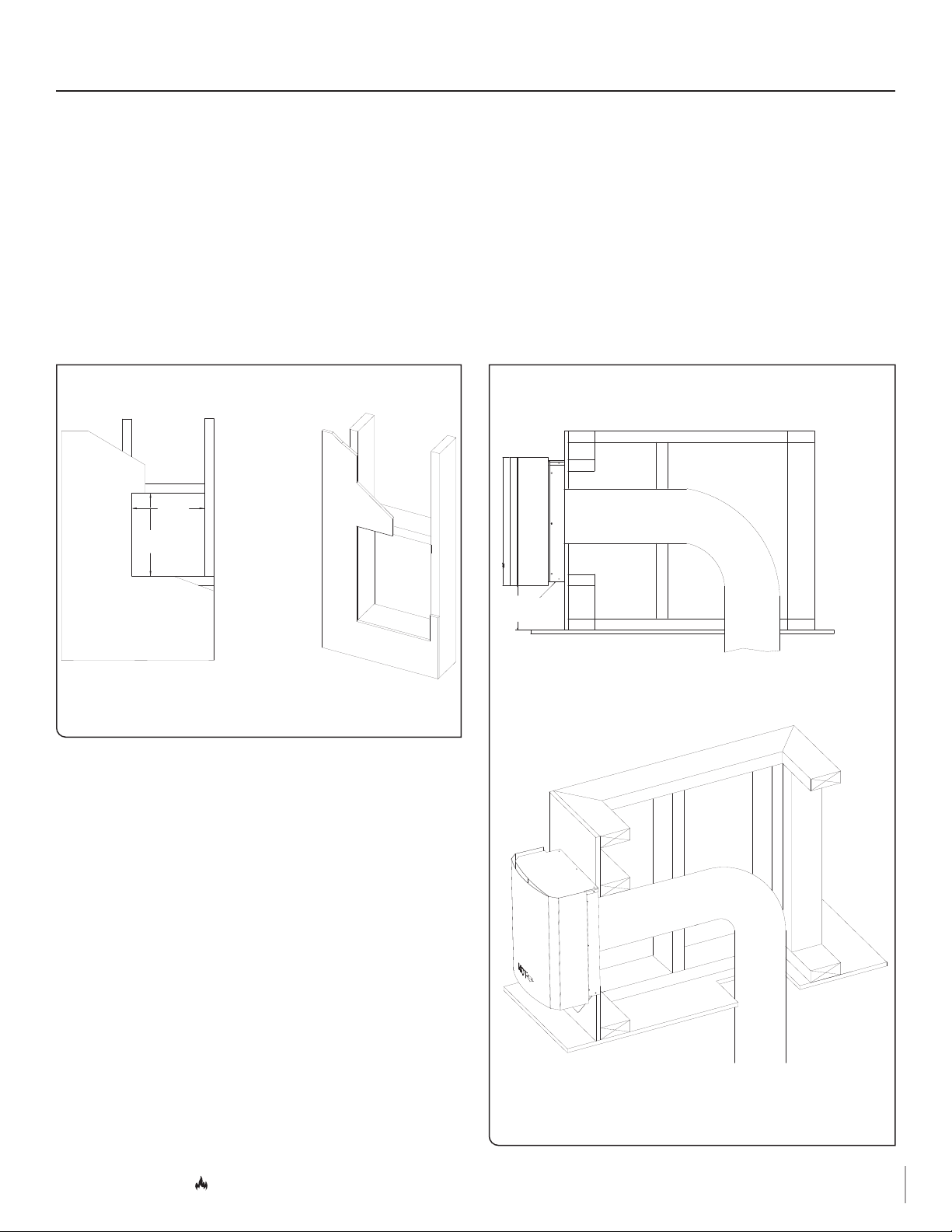

2.1 Termination Cap Framing
IMPORTANT: Termination framing MUST be level so the termination
cap is level upon installation. This is required so precipitation does not
build up inside the termination cap.
Find the desired location of exterior heat transfer kit termination.
Refer to FIGURE 2.1 for dimensions. For horizontal termination cap
clearances, see FIGURE 2.3 (page 6).
2.2 Roof Termination Framing
If the #HTK-EXT will terminate on a at roof, construct an enclosure
similar to the one shown in FIGURE 2.2.
10”
(254mm)
13½”
(343mm)
12”
(305mm)
FIGURE 2.2 Rooftop Enclosure Framing
FIGURE 2.1 Framing Dimensions

Horizontal Termination Cap Clearances
SECTION 2 INSTALLATION
#HTK-EXT
R.10, October 2021
6HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
A
F
L
B
B
J
DE
H
I
C
G
K

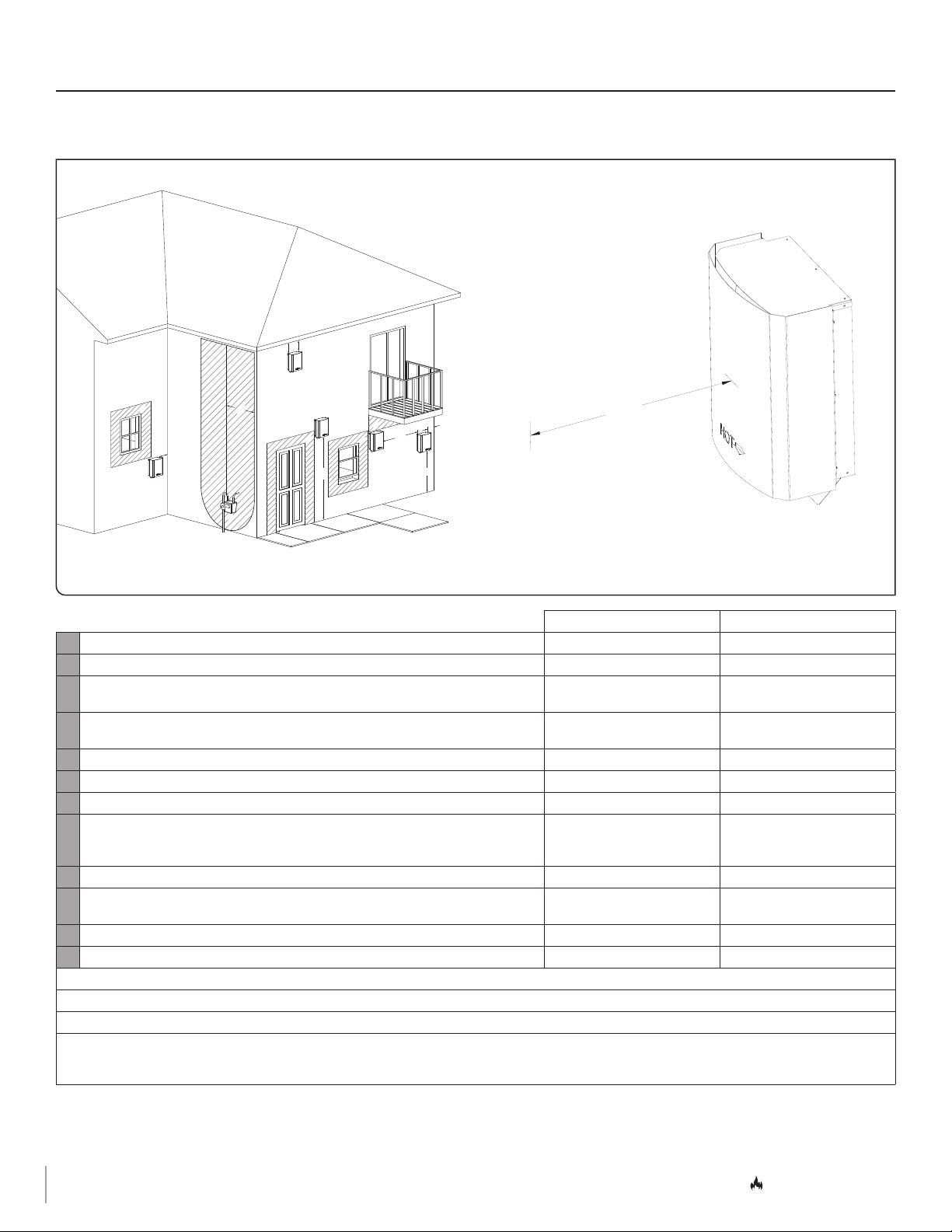

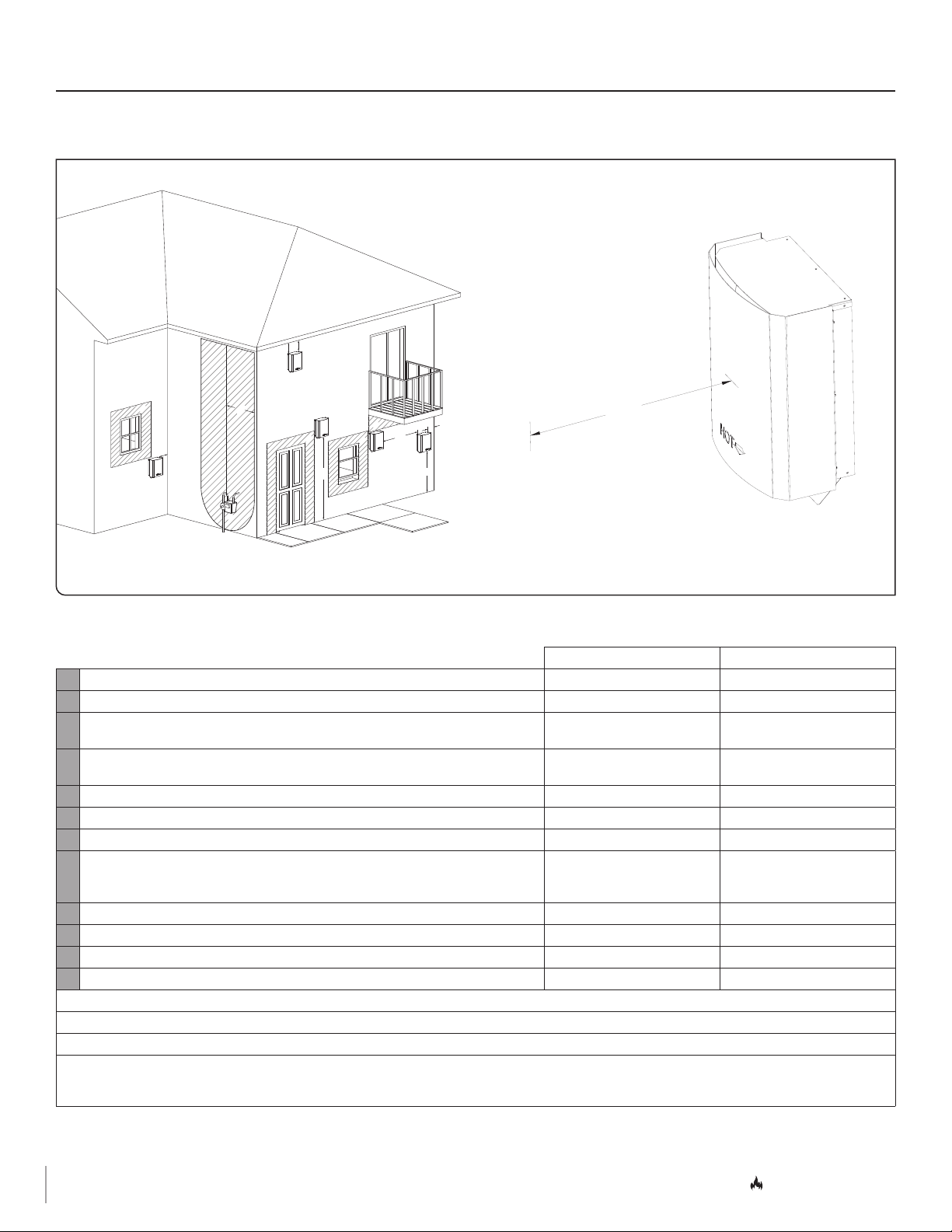

2.3 Horizontal Termination Cap Clearances
36”
(914mm)
Canadian installations US installations
AClearance above grade, veranda, porch, deck, or balcony 12" (30cm) 12" (30cm)
BClearance to window or door that may be opened 12" (30cm) 9" (23cm)
CClearance to permanently closed window (recommended to prevent condensation on
window)
12" (30cm)* 12" (30cm)*
DVertical clearance to ventilated sot located above the terminal within a horizontal
distance of 2 feet (61cm) from the center line of the terminal
0" (0cm)* 0" (0cm)*
EClearance to unventilated sot 0" (0cm)* 0" (0cm)*
FClearance to outside corner 0" (0cm)* 0" (0cm)*
GClearance to inside corner 12" (30cm)* 12" (30cm)
HClearance to each side of center line extended above meter/regulator assembly 3' (91cm) within a height
15' (4.5 m) above the meter/
regulator assembly
*
IClearance to service regulator vent outlet 3' (91cm) *
JClearance above paved sidewalk or paved driveway located on public property 7' (2.13 m)† *
KClearance under veranda, porch deck, or balcony 0" (0cm)‡ 0" (0cm)
LClearance between two horizontal terminations 12" (30cm) 12" (30cm)
* Clearance in accordance with local installation codes and the requirements of the gas supplier.
† A vent shall not terminate directly above a sidewalk or paved driveway that is located between two single family dwellings and serves both dwellings.
‡ Permitted only if veranda, porch, deck, or balcony is fully open on a minimum of two sides beneath the oor.
VINYL SOFFIT, VINYL CEILING, AND VINYL OVERHANG DISCLAIMER: Clearances to heat resistant material (i.e. wood, metal). This does not include vinyl. Hussong
Manufacturing Co., Inc. will not be held responsible for heat damage caused from terminating under vinyl overhangs, vinyl ceilings, or vinyl ventilated/unventi-
lated sots.
FIGURE 2.3 Minimum Termination Cap Clearances

Installation Instructions
SECTION 2 INSTALLATION
#HTK-EXT
R.10, October 2021
7
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
2.4 Installation Instructions
NOTE: If your installation has exterior nishing materials greater
than 1" (25mm) thick, a #HTK-EXT-FEK Finishing Extension Kit will be
needed. The extension kit must be installed to allow for thicker exterior
nishing materials for proper installation and tting of the #HTK-EXT.
Order with the appliance and venting system.

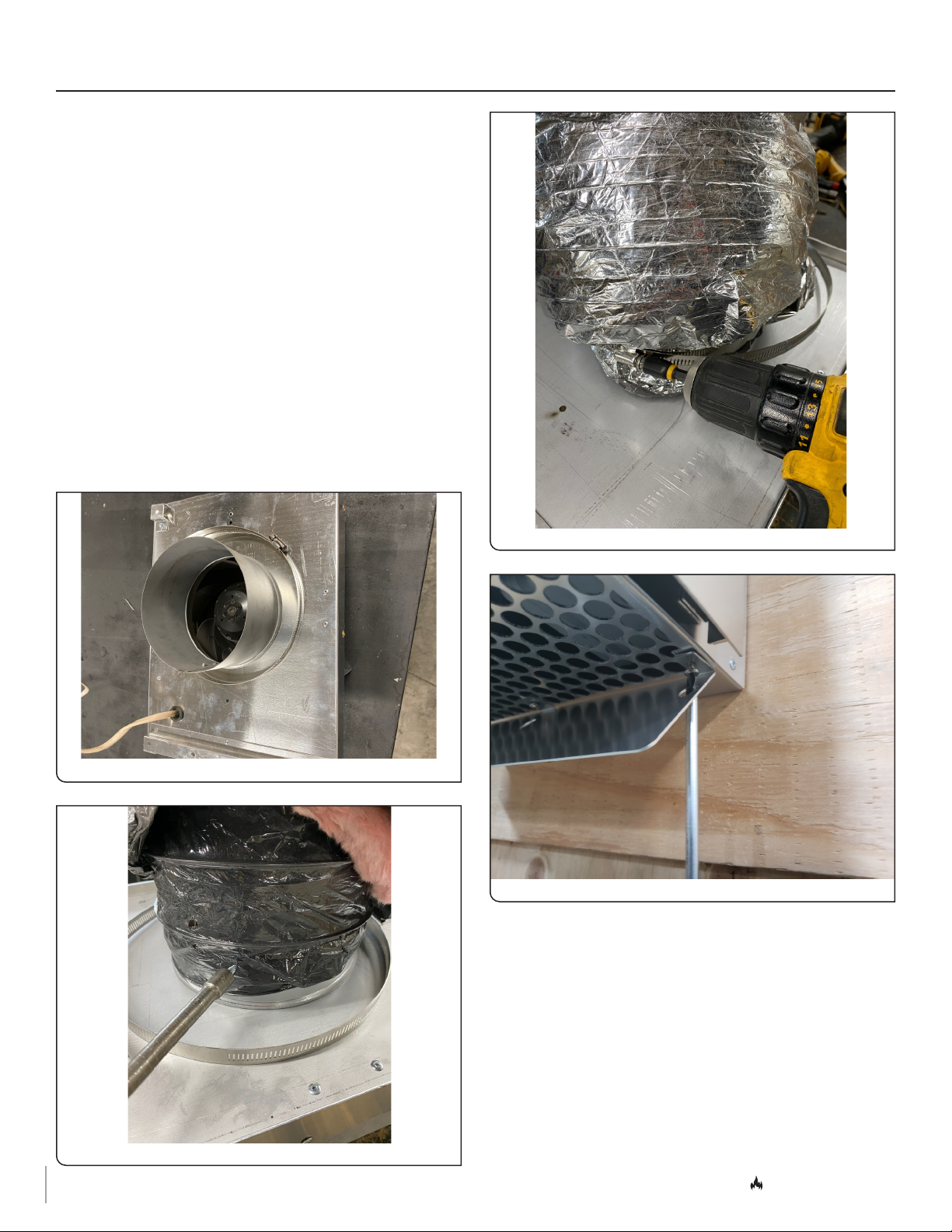

NOTE: It may be easier in certain installations to attach the insulated
exible pipe to the HTK-EXT before securing the HTK-EXT to the
exterior of the building. If attaching the insulated exible pipe to the
HTK-EXT rst, the pipe would be inserted through the framed opening
during installation of the HTK-EXT. See Step 11 on page 10 for more
information.
1. Remove the cover assembly (6) screws for installation of the
#HTK-EXT base. See FIGURE 2.4.
NOTE: If you are using exterior nishing material thicker than 1"
(such as stone) then you will need to use #HTK-EXT-FEK Heat Transfer
Finishing Extension Kit. Start with Step 2. If installing the #HTK-EXT
with 1" or less nishing material, proceed to Step 7 on the next page.

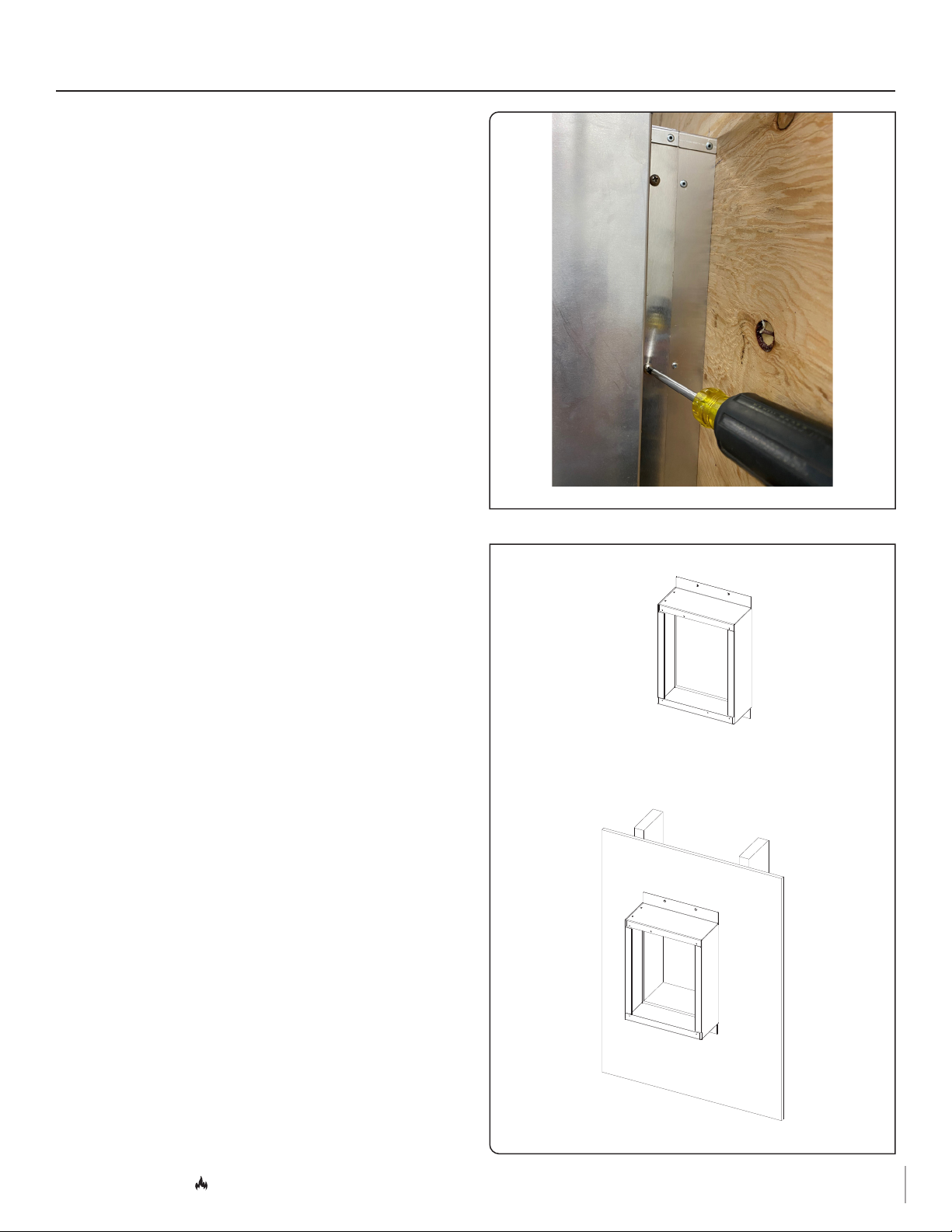

2. Place FEK box over the framed opening in the wall. Ensure the
FEK is level to ensure precipitation does not build up in the HTK-
EXT termination cap when it is installed. Attach it to the building.
Verify the box remains square so the HTK-EXT can be installed
correctly. See FIGURE 2.5.
3. Seal all corners, joints, and bend lines with silicone caulk. Ensure
all gaps and holes are lled so a sealed envelope is formed. See
FIGURE 2.6 and FIGURE 2.7 on the following page.
4. The wall is now ready to be nished. Finishing materials such as
stone, marble, or brick can then be applied up to the anges of
the #HTK-FEK that protrude perpendicular to the wall. This will
ensure that the cap will t into the opening after nishing has
been completed.
NOTE: Outside anges of the #HTK-FEK must not have any
pressure on them from the nishing materials. This could cause
the opening left after nishing to be too small.
5. After the #HTK-EXT-FEK has been installed and the nishing of
the wall is completed, apply a bead of silicone to the #HTK-FEK
around the entire metal ange where it would make contact
with the #HTK-EXT.
Assembled #HTK-EXT-FEK
#HTK-EXT-FEK level and
installed on wall
FIGURE 2.5 FEK Installed on Wall
FIGURE 2.4 Remove Cover Assembly

Installation Instructions
SECTION 2 INSTALLATION
#HTK-EXT
R.10, October 2021
8HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
6. —If you are using #HTK-EXT-FEK, align the #HTK-EXT base with
FEK ensuring the cap is level. Apply a bead of silicone around the
entire metal ange of the #HTK-EXT-FEK and along the rear edge
of the #HTK-EXT. See FIGURE 2.8 and FIGURE 2.10.
—If you are securing the HTK-EXT base directly to the wall, place
a bead of silicone on the rear edge of HTK-EXT base. See FIGURE
2.8. Then place a bead of silicone where the nishing material
makes contact with the #HTK-EXT. See FIGURE 2.9.
The next steps involve procedures for your replace.
7. Remove sheet metal screws securing the HTK cover plate on
your replace. FIGURE 2.11 is an example of a HTK cover plate
on the CLW-72. The location of the HTK cover plate might vary
depending on the model. Refer to your replace manual for this
information.
CLW-ST: Both rectangular cover plates on the outer shell of the
appliance must be removed.
8. CLW-ST: There are (2) openings on the HTK-CWST air chute that
allow for installing one or two of the same heat transfer kit. If
installing (1) kit, remove (1) cover plate to install (1) collar. If
installing (2) kits, remove (2) cover plates to install (2) collars.
9. Install the unit specic heat transfer kit air chute. Use the metal
screws provided in the kit to install the air chute to the replace.
Reference the included instructions in the unit specic HTK air
chute for your model.
When the air chute is installed, make sure the damper lays
against the outer shell of the replace when in resting position.
Ensure the damper will move freely when the fan is engaged. See
FIGURE 2.12.
10. Install the collar provided with the air chute using (4) sheet metal
screws.
Instructions continue on page 10.
FIGURE 2.9 Silicone Finishing Materials
FIGURE 2.8 Silicone Rear of #HTK-EXT
FIGURE 2.7 Silicone Perimeter
FIGURE 2.6 Silicone Corners

Installation Instructions
SECTION 2 INSTALLATION
#HTK-EXT
R.10, October 2021
9
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES

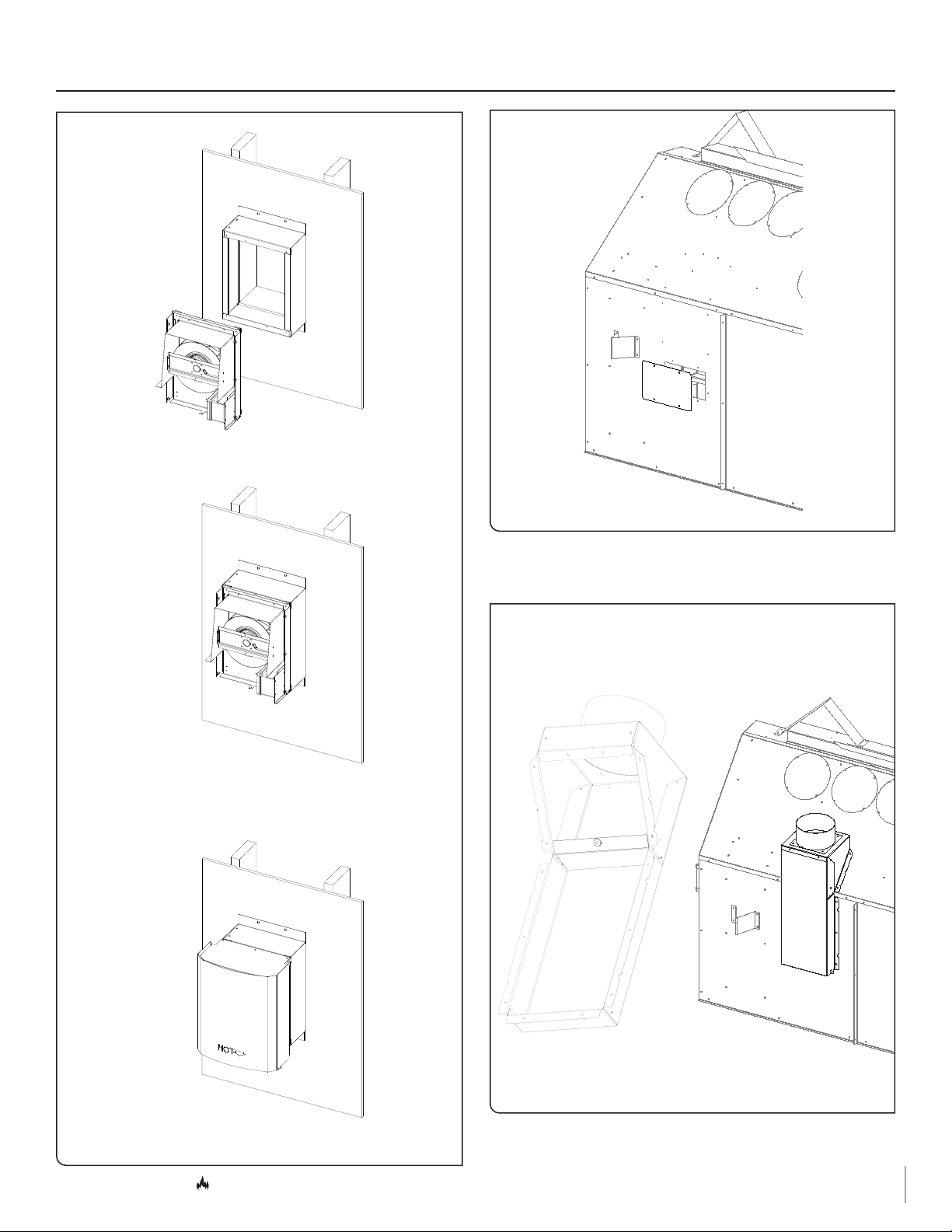

CLW-72 AIR CHUTE & DAMPER SHOWN FOR REFERENCE ONLY.
YOUR AIR CHUTE AND DAMPER MAY LOOK DIFFERENT THAN ONE SHOWN.
FIGURE 2.12 Air Chute Installation
FIGURE 2.11 Cover Plate Removal
FIGURE 2.10 HTK-EXT FEK Install

Installation Instructions
SECTION 2 INSTALLATION
#HTK-EXT
R.10, October 2021
10 HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
The next steps involve procedures for the HTK-EXT.
11. Lay the band clamp over the 6" collar of the HTK-EXT as shown in
FIGURE 2.13. Attach the inside 6" liner to the collar with (3) sheet
metal screws. Use the band clamp to attach the outer insulated
liner over the top of the inner liner to the collar of the HTK-EXT.
See FIGURE 2.14 and FIGURE 2.15.
12. Cut insulated ex pipe to desired length to reach from the collar
on the air chute to the collar on the exterior heat transfer kit.
13. Slide the band clamp over the collar on the HTK air chute that is
attached to the replace. Attach the inside 6" liner to the collar
with (3) sheet metal screws. Use the band clamp to attach the
insulated outer liner over the top of the inner liner and the air
chute collar.
14. Secure exible pipe. Support the duct at intervals of no greater
than 4 feet.
15. Run the wiring into the #HTK-EXT. See section 3.0 (page 11).
16. After you complete the necessary wiring, reinstall the cover
assembly using (6) screws previously removed.
17. Use (3) provided screws to attach the vinyl siding shield. See
FIGURE 2.16.
FIGURE 2.16 Vinyl Siding Shield Installed
FIGURE 2.15 Liner Installed with Band Clamp
FIGURE 2.14 Screws in Inner Liner
FIGURE 2.13 Band Clamp

Electrical Requirements –Electrical Installation
SECTION 3 ELECTRICAL REQUIREMENTS
11
#HTK-EXT
R.10, October 2021
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
3.0 ELECTRICAL REQUIREMENTS
3.1 Electrical Requirements
#HTK-EXT operates on 120VAC, 60hz electrical service. The current
draw of this device is 1.72A.
3.2 Electrical Installation
• The point of entry for electrical wiring into the #HTK-EXT is on
the rear of the termination cap assembly. If you are mounting
the termination cap before electrical work can be completed,
verify there is enough space for access to the back side of the
termination cap to run the wiring through the grommet and into
the electrical box.
• The provided on/o fan speed control switch is the only
approved speed control switch for this device. If you choose to
not use the provided fan speed control switch, you may wire in
an on/o switch of your choice, but you cannot wire in any other
fan speed control. Ensure any other chosen switch meets the
electrical requirements of the system listed in section 3.1.
• #HTK-EXT fan will generate sound during operation. The eects
of the increased sound level can be minimized with careful
planning during installation of the system.
• When wiring the provided on/o fan speed control, the leads
coming out of the switch will intercept with the hot wire leading
from the power source to the #HTK-EXT. Inside the #HTK-EXT
electrical box there will be (1) black, (1) white, and (1) green wire
leads to attach to the wiring ran from the power source.

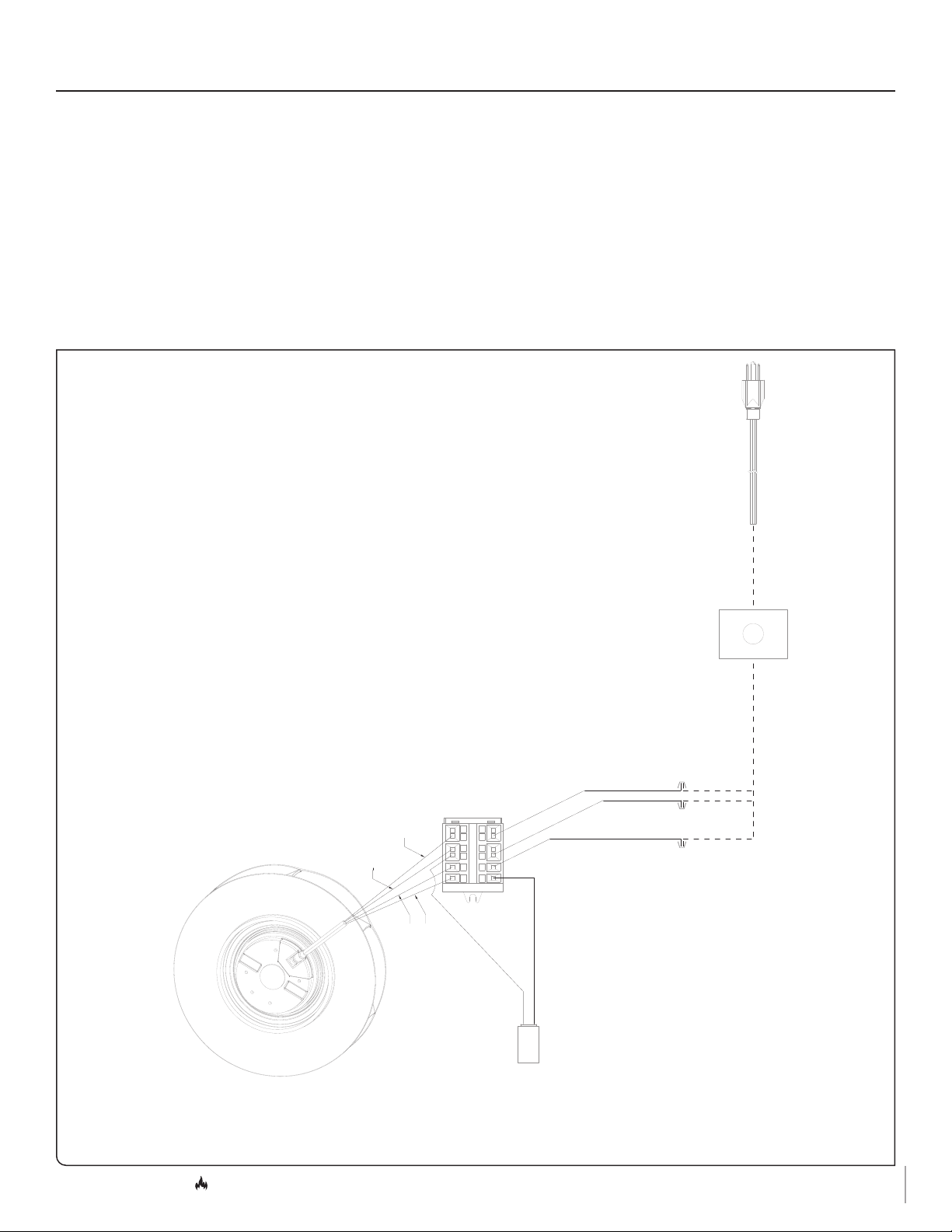

WIRE NUTS
BLACK
WHITE
GROUND
BLUE
BLACK
BROWN
GREEN/BLUE
POWER SOURCE
ON/OFF-
FAN SPEED
CONTROL
SWITCH
CAPACITOR
TERMINAL
BLOCK
FAN
FIGURE 3.1 HTK-EXT Wiring Diagram

#HTK-EXT
R.10, October 2021
Internal Component Access and Electrical Wiring–Fan Replacement
SECTION 4 ACCESSIBILITY
12 HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
4.0 ACCESSIBILITY
4.1 Internal Component Access
and Electrical Wiring
For access to the internal components of the HTK-EXT,
1. Remove (3) screws securing the vinyl siding heat deector to the
HTK-EXT base.
2. Remove (3) screws along each side of the cover assembly.
Remove cover assembly from the base of the HTK-EXT. See
FIGURE 4.1.
To gain access to the electrical wiring and components,
1. Remove (4) screws securing the lid to the waterproof electrical
box. See FIGURE 4.2.
4.2 Capacitor Replacement
1. Remove (4) screws securing the lid to the waterproof electrical
box. See FIGURE 4.2.
2. Using a small, at blade screwdriver (or a pick), push the tabs in
on the terminal box to release the wiring of the capacitor.
3. Install the new capacitor by using the same tool you used to
open the terminal box wiring tabs.
4.3 Fan Replacement
1. Remove (4) screws securing the lid to the waterproof electrical
box. See FIGURE 4.2.
2. Using a small, at blade screwdriver (or a pick), push the tabs in
on the terminal box to release the wiring of the fan impeller.
3. Push the wiring out of the grommet in the electrical box.
4. Remove the (4) phillips screws securing the fan to the fan
bracket.
5. Remove the fan.
6. Install the replacement fan.
7. Secure the fan to the fan bracket (4) screws.
8. Push the wiring through the grommet in the electrical box.
9. Secure wiring into the terminal block.
10. Secure the lid to the waterproof electrical box (4) screws.
FIGURE 4.2 Remove Electrical Box Lid
FIGURE 4.1 Remove Cover Assembly

1.0 INTRODUCTION.......................................................................3
1.1 Introduction......................................................................................... 3
1.2 Produit approuvé............................................................................... 3
1.3 Installation............................................................................................3
1.4 Pièces de rechange............................................................................ 4
2.0 INSTALLATION .........................................................................5
2.1 Encadrement de terminaison d'évacuation.............................5
2.2 Terminaison d'évacuation au toit.................................................5
2.3 Dégagements du chapeau d'évacuation horizontal.............6
2.4 Instructions d'installation ...............................................................7
3.0 INSTALLATION ÉLECTRIQUE................................................11
3.1 Alimentation électrique ...............................................................11
3.2 Installation électrique ....................................................................11
4.0 ACCESSIBILITÉ .......................................................................12
4.1 Accès aux composants internes et au câble électrique.....12
4.2 Remplacement du condensateur ..............................................12
4.3 Remplacement du ventilateur ....................................................12
Hussong Manufacturing Co., Inc.
P.O. Box 577, 204 Industrial Park Drive
Lakeeld, MN 56150-0577, USA
Kit de transfert de chaleur - Extérieur nº HTK-EXT
Rév. 10, 10/21
KIT DE TRANSFERT
CHALEUR EXTÉRIEUR
nº HTK-EXT
MANUEL D’INSTALLATION ET D’UTILISATION
Pour utiliser avec modelès
ALP-36S, BHM-38, BHM-44, BHM-52, CAR-39,
CAR-46, CLW-40, CLW-50, CLW-50-MV, CLW-72,
CLW-ST, SFD-36
English and French installation manuals are available through your local
dealer. Visit our website www.kozyheat.com.
Les manuels d’installation en français et en anglais sont disponibles chez
votre détaillant local. Visitez www.kozyheat.com .
LISEZ TOUTES CES ÉTAPES AVANT DE
COMMENCER L’INSTALLATION. LAISSEZ CE
MANUEL AVEC L’APPAREIL.
Ce kit doit être installé par un centre de service ou
un installateur qualié, ou par le fournisseur de gaz,
au moment d’installer l’appareil de chauage. Ces
instructions doivent être utilisées conjointement
avec le manuel d’installation et d’utilisation fourni
avec l’appareil.Veuillez lire complètement le manuel
d’installation de l’appareil avant de commencer les
procédures de ce manuel d’instructions.
INSTALLATEUR : Laissez ce manuel avec l’appareil.
PROPRIÉTAIRE : Conservez ce manuel pour le consulter.

Introduction–Installation
SECTION 1 INTRODUCTION
3
HTK-EXT
R.10, octobre 2021
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
1.1 Introduction
Le Kit de transfert de chaleur extérieur HTK-EXT est conçu pour
évacuer la chaleur indésirable de votre maison.
Le modèle de foyer suivant permet une installation maximale de deux
kits de transfert de chaleur : ALP-36S, BHM-38, BHM-44, BHM-52, CAR-
39, CAR-46, CLW-40, CLW-50, CLW-50-MV CLW-ST, CLW-72 et SFD-36
1.2 Produit approuvé
Les conduits exibles utilisés avec le HTK-EXT sont fabriqués et
marqués aux exigences de la norme UL-181, Conduits d’air de Classe 1.
1.3 Installation
Modèle SFD-36 avoir des dimensions minimales diérentes pour les
installations du coin pour permettre l'espace pour l'installation de
chute d'air du htk. Voir le manuel d'appareil.
1.3.1 Précautions d'installation
Ce système doit être installé par un installateur qualié selon ces
instructions et les codes locaux, et le Code canadien de l’électricité
CSA C22.1 (ou le National Electrical Code ANSI/NFPA 70, aux É.-U.).
Le ventilateur du HTK-EXT fera du bruit, une fois en marche. Les eets
du niveau sonore accru peuvent être minimisés en planiant avec
soin l’installation du système.
ATTENTION: Porter des gants protecteurs et lunettes de sécurité pour
l’installation. Les bords en tôle métallique ont des arêtes coupantes.
Débranchez l’alimentation électrique avant d’eectuer tout entretien,
réparation ou câblage électrique.
AVERTISSEMENT: Le non-respect des instructions d’installation,
d’utilisation et d’entretien de ce système de transfert de chaleur
extérieur pourrait créer des conditions dangereuses avec risques de
blessures et de dommages matériels.
1.3.2 Directives d'installation
La sortie d'évacuation du HTK-EXT doit être dirigée vers le bas pour
éviter une infiltration d'eau.
Longueur minimale de course du conduit: 3 pi (914mm)
Longueur maximale de course du conduit: 25 pi (7,8m)
Dégagement au conduit exible: 0 pouces (0mm)
IMPORTANT: Le conduit exible isolé est à dégagement zéro aux
matériaux combustibles mais NE PEUT PAS être comprimé à un diamètre
inférieur.
NOTE: Le conduit doit être supporté à des intervlles ne dépassant pas
4 pieds (122 cm), avec pas plus de 1/2 po (13 mm) de déexion entre
les supports, tel qu’exigé par les codes locaux. Ne remplacez pas le
conduit exible isolé fourni par aucun autre type de conduit.
1.3.3 Exigences de peinturage
Le HTK-EXT peut être peinturé à la couleur désirée, pourvu que la
peinture choisie ait une résistance susante aux températures et
conditions ambiantes extérieures (intempéries).
• Avec du papier sablé ou de la laine d’acier, sablez bien le
revêtement existant, avant d’appliquer la peinture.
• Le devant du couvercle du chapeau d’évacuation peut être
peinturé sur place en faisant sécher la peinture à 400°F (204°C).
Toutes les autres pièces du chapeau peuvent être peinturées,
mais on ne doit pas les faire sécher à plus de 190°F (88°C) pour
ne pas surchauer les joints d’étanchéité et autres composants.
• Le chapeau d’évacuation contient un scellant à base de silicone,
qui peut aecter l’adhérence de la peinture. Veuillez informer le
peintre local que ce scellant contient du silicone.
1.0 INTRODUCTION
FIGURE 1.1 Emplacements possibles des conduits d'air et des chapeaux d'évacuation

Pièces de rechange
SECTION 1 INTRODUCTION
HTK-EXT
R.10, octobre 2021
4HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
1.4 Pièces de rechange
Ensemble de ventilateur HTK-EXT-101
Couvercle HTK-EXT-102
Protecteur de revêtement de vinyle HTK-EXT-103
Boîte électrique HTK-EXT-104
Condensateur HTK-EXT-105
Bornier de connexion HTK-EXT-106
Contrôle de vitesse HTK-EXT-107
Conduit exible isolé 6 po HTK-EXT-108
Collier de serrage HTK-EXT-109
Raccord 6 po du HTK HTK-EXT-110
1.4.1 Chute d'air du HTK
• La chute d'air est requise pour l'installation le kit de transfert de
chaleur extérieur.
• Une (1) la chute d'air est nécessaire par kit de transfert de
chaleur.
• Commandez la chute d’air spécique à votre modèle. Le vôtre
peut sembler diérent de ce qui est montré.
RACCORD 6 po HTK
#HTK-EXT-110
CHUTE D’AIR DU HTK
(requise pour HTK-EXT)
HTK-EXT-102HTK-EXT-101 HTK-EXT-103
HTK-EXT-105HTK-EXT-104 HTK-EXT-106
HTK-EXT-109
HTK-EXT-108HTK-EXT-107
HTK-EXT-110

Encadrement de terminaison d'évacuation–Terminaison d'évacuation au toit
SECTION 2 INSTALLATION
5
HTK-EXT
R.10, octobre 2021
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
2.0 INSTALLATION
2.1 Encadrement de terminaison
d'évacuation
IMPORTANT: L'encadrement de la terminaison d'évacuation DOIT
être de niveau pour que le chapeau installé soit de niveau. Ceci pour
éviter que de l'eau de pluie ne s'accumule à l'intétieur du hapeau
d'évacuation.
Déterminez l’emplacement désiré du chapeau d’évacuation du kit de
transfert de chaleur extérieur. Voir la FIGURE 2.1 pour les dimensions
.Pour les dégagements du chapeau d’évacuation horizontal, voir la
FIGURE 2.3 (page 6).
2.2 Terminaison d'évacuation au toit
Si le chapeau d’évacuation du HTK-EXT sera situé sur un toit plat,
une enceinte similaire à celle illustrée à la FIGURE 2.2 devra être
construite.
12”
(305mm)
10”
(254mm)
13½”
(343mm)
FIGURE 2.2 Encadrement de l'enceinte au toit
FIGURE 2.1 Dimensions d'encadrement

Dégagements du chapeau d'évacuation horizontal
SECTION 2 INSTALLATION
HTK-EXT
R.10, octobre 2021
6HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
A
F
L
B
B
J
DE
H
I
C
G
K
2.3 Dégagements du chapeau d'évacuation horizontal
36”
(914mm)
Installations au Canada Installations aux É.-U.
ADégagement au-dessus d'un terrain, véranda, galerie, terrasse ou balcon 12 po (30 cm) 12 po (30 cm)
BDégagement à une porte ou fenêtre ouvrante 12 po (30 cm) 9 po (23 cm)
CDégagement à une porte ou fenêtre fermée en permanence (pour éviter de la conden-
sation sur la fenêtre)
12 po (30 cm)* 12 po (30 cm)*
DDégagement vertical à un sote ventilé situé au-dessus du chapeau d'évacuation en-
deçà d'une distance horizontale de 2 pieds (61 cm) du centre du chapeau d'évacuation
0 po (0 cm)* 0 po (0 cm)*
EDégagement à un sote non ventilé 0 po (0 cm)* 0 po (0 cm)*
FDégagement à un coin extétieur 0 po (0 cm)* 0 po (0 cm)*
GDégagement à un coin intérieur 12 po (30 cm)* 12 po (30 cm)
HDégagements de chaque côté du centre projeté au-dessus d'un compteur/régulateur
de gaz
3 pieds(91 cm) du centre à une
hauteur de 15 pieds (4,5m) au-
dessus du compteur/rég.
*
IDégagement à la sortie d'évent du régulateur de gaz 3 pi (91 cm) *
JDégagement au-dessus d'un trottoir pavé ou entrée d'auto pavée, situés sur un terrain
public
7 pi (2.13 m)† *
KDégagement sous un(e) véranda, galerie, terrasse ou balcon 12 po (30 cm)‡ 12 po (30 cm)
LDégagement entre deux terminaisons d'évacuation horizontales 12 po (30 cm) 12 po (30 cm)
* Les dégagements doivent être conformes aux codes d'installation locaux et aux exigences du fournisseur de gaz.
† L'évacuation ne peut pas se terminer au-dessus d'un trottoir ou entrée d'auto pavée situés entre (2) havitations familiales imples et desservant les 2 habitations
‡ Permis seulement si la véranda, la galerie, la terrasse ou le balcon sont complètement ouverts au moins aux deux côtés sous le plancher
AVIS DE NON-RESPONSABILITÉ - SOFFITES EN VINYLE, PLAFONDS EN VINYLES ET AVANT-TOITS EN VINYLE : Dégagements aux matériaux résistant à la chaleur (ex.
bois, métal). Ceci n'inclut pas le vinyle. Hussong Manufacturing Co., Inc. pas responsable des dommages dus à la chaleur si la terminaison (conduit) d'évacuation
aboutit sous un avant-toit (ex. corniche) en vinyle, un plafond en vinyle ou un sote (ventilé ou non ventilé) en vinyle
FIGURE 2.3 Dégagements minimums du chapeau d'évacuation

Instructions d'installation
SECTION 2 INSTALLATION
HTK-EXT
R.10, octobre 2021
7
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
2.4 Instructions d'installation
NOTE: Un kit d'extension de nition HTK-FEK sera nécessaire si
l'installation comporte des matériaux de nition extérieure dont
l'épaisseur est supérieure à 1 po (25mm). Commandez-le avec le kit HTK
et le système d'évacuation. Cela permettra d'assurer les dimensions de
nition adéquates pour installer le HTK.
NOTE: Il peut être plus facile dans certaines installations de xer
le conduit exible isolé au HTK-EXT avant de xer le HTK-EXT à
l’extérieur du bâtiment. Si vous xez le conduit exible isolé au HTK-
EXT en premier, le conduit serait inséré à travers l’ouverture encadrée
durant l’installation du HTK-EXT. Voir l’étape 11 à la page 10 pour plus
d’information.
1. Retirez les (6) vis du couvercle pour l’installation de la base du
HTK-EXT. Voir FIGURE 2.4.
NOTE: Si vous utilisez un matériau de nition extérieure d'une
épaisseur supérieure à 1 po (25 mm) (p.ex. de la pierre), vous devrez
utiliser let Kit d'extension de nition de transfert de chaleur HTK-EXT-
FEK. Commencez à l'étape 2. Si vous installez le HTK-EXT avec un
matériau de nition de moins de 1 po (25mm), sautez à l'étape 7 (à la
page suivante)
2. Placez la boîte du kit d’extension de nition (FEK) par-dessus
l’ouverture encadrée dans le mur. Vériez que le kit FEK est
de niveau pour s’assurer que l’eau de pluie ne s’accumule pas
dans le chapeau d’évacuation du HTK-EXT installé. Fixez-la au
bâtiment. Vériez que la boîte reste perpendiculaire pour que le
HTK-EXT puisse être installé correctement. Voir FIGURE 2.5.
3. Calfeutrez tous les coins, joints et lignes de contour avec du
scellant à base de silicone. Vériez que tous les trous et fentes
sont remplis pour former une enveloppe scellée étanche. Voir la
FIGURE 2.6 et la FIGURE 2.7.
4. Le mur est maintenant prêt à recevoir les matériaux de nition
(ex. pierre, marbre ou brique), qui peuvent être appliqués
jusqu’aux brides du HTK-FEK qui dépassent perpendiculairement
du mur. Ceci permet de s’assurer que le chapeau d’évacuation
s’insérera bien dans l’ouverture, une fois le mur ni.
NOTE: Les matériaux de nition ne doivent exercer aucun
pression sur les brides extérieures du HTK-FEK, pour éviter que
les matériaux de nition installés ne rétrécissent trop l’ouverture.
5. Après avoir installé le HTK-FEK et terminé la nition du mur,
appliquez un joint de silicone au HTK-FEK sur tout le pourtour de
la bride en métal, aux points de contact avec le HTK-EXT.
FIGURE 2.5 FEK installé au mur
FIGURE 2.4 Retirez le couvercle

Instructions d'installation
SECTION 2 INSTALLATION
HTK-EXT
R.10, octobre 2021
8HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
6. — Si vous utilisez le kit HTK-EXT-FEK, alignez la base du HTK-EXT
avec le kit FEK en vériant que le chapeau est de niveau. Mettez
un joint de silicone tout autour de la bride en métal du HTK-EXT-
FEK et sur la face arrière du HTK-EXT. Voir FIGURE 2.8 et FIGURE
2.10.
—Si vous xez la base du kit HTK-EXT directement au mur,
mettez un joint de silicone sur la face arrière de la base du HTK-
EXT. Voir FIGURE 2.8. Ensuite, mettez un joint de silicone là où le
matériau de nition est en contact avec le HTK-EXT. Voir FIGURE
2.9.
Les prochaines étapes impliquent des procédures pour votre foyer.
7. Retirez les vis à retenant la plaque-couvercle pour HTK. La
FIGURE 2.11 montre cette plaque-couvercle installée sur le foyer
CLW-72. L’emplacement de la plaque-couvercle pour HTK peut
varier avec le modèle de foyer. Voir le manuel d’installation du
foyer pour plus de détails.
CLW-ST: Retirez les (2) couvercles rectangulaires situés sur le
boîtier externe du foyer.
8. CLW-ST: Il y a (2) ouvertures sur la chute d'air HTK-CWST qui
permettent d'installer un ou deux du même kit de transfert de
chaleur. Si vous installez le (1) kit, retirez la (1) plaque-couvercle
pour installer le (1) collier. Si vous installez (2) kits, retirez les (2)
plaques-couvercle pour installer (2) colliers.
9. Installez la chute d’air du kit de transfert de chaleur spécique à
votre foyer. Utilisez les vis à tôle fournies dans le kit pour installer
la chute d’air au foyer. Voir les instructions fournies avec la chute
d’air du HTK spécique à votre modèle de foyer.
Une fois la chute d’air installée, vériez que le registre (volet)
appuie contre l’enveloppe extérieure du foyer lorsque le registre
est en position de repos. Vériez que le registre peut se déplacer
librement lorsque le ventilateur est engagé. Voir FIGURE 2.12.
10. Installez le raccord fourni avec la chute d’air en utilisant (4) vis à
tôle.
Suite des instructions à la page 10.
FIGURE 2.9 Appliquez le scellant silicone sur les matériaux de nition
FIGURE 2.8 Appliquez le scellant silicone sur la face arrière du HTK-EXT
FIGURE 2.7 Appliquez le scellant silicone tout autour (en périphérie)
FIGURE 2.6 Appliquez le scellant silicone aux coins
