kozy heat LCK-SP34L-D User manual

WARNING
This conversion kit shall be installed by
a qualified service agency in accordance
with the manufacturer’s instructions and
all applicable codes and requirements
of the authority having jurisdiction. If
the information in these instructions is
not followed exactly, a fire, explosion
or productions of carbon monoxide
may result, causing property damage,
personal injury, or loss of life. The
qualified service agency is responsible
for proper installation of this kit. The
installation is not proper and complete
until operation of the converted
appliance is checked as specified in the
manufacturer’s instructions supplied
with the kit. Refer to appliance owner’s
manual or product data plate for proper
inlet and manifold pressure adjustments
and orifice sizing.
AVERTISSEMENT
Ce kit de conversion doit être installé par
une agence d’entretien qualifiée, selon
les instructions du fabricant et tous codes
et règlements applicables de l’autorité
ayant juridiction. Le non- respect de ces
instructions peut créer un
incendie, une
explosion ou la production
de monoxyde
de carbone, et causer des dommages
matériels, des blessures
ou même la
mort. L’agence d’entretien qualifiée est
responsable de la qualité d’installation
de ce kit. L’installation
ne sera
conforme et complète qu’après avoir
vérifié le fonctionnement du foyer
converti, tel que spécifié dans les
instructions du propriétaire fournies
avec ce kit. Voir le manuel d’utilisation
ou la plaque signalétique de l’appareil,
pour les réglages de pressions d’entrée
et
du manifold et les dimensions d’orifice
(injecteur) de brûleur/veilleuse.
HUSSONG MANUFACTURING CO., INC.
This fireplace is certified under U.S. and Canadian standards ANSI Z21.88-2019/CSA 2.33-2019, CSA 2.17-2017
Hussong Manufacturing Co., Inc.
204 Industrial Park Drive, PO Box 577
Lakefield, MN 56150-0577, USA
LCK-SP34L-D • Rev. 2, 10/22
Report Number: 19-553
Starting Serial Number:
22 85450 26
EN
FR
PG
6
READ ALL STEPS BEFORE STARTING INSTALLATION.
LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE.
This gas conversion kit installation instructions must be used in
conjunction with the installation and operation manual provided with
the appliance. Please read the appliance owner’s manual completely
before performing any procedures in these instructions. All warnings,
precautions, and instructions outlined in the manual provided with the
appliance will continue to apply to these instructions.
IMPORTANT
THE CONVERSION SHALL BE CARRIED OUT BY A
MANUFACTURER’S AUTHORIZED REPRESENTATIVE,
IN ACCORDANCE WITH THE REQUIREMENTS
OF THE MANUFACTURER, PROVINCIAL OR
TERRITORIAL AUTHORITIES HAVING JURISDICTION
AND IN ACCORDANCE WITH THE REQUIREMENTS
OF THE CAN/CGA-B149.1 OR CAN/CGA-B149.2
INSTALLATION CODES.
CETTE CONVERSION DE GAZ DOIT ÊTRE EFFECTUÉE
PAR UN REPRÉSENTANT AUTORISÉ DU FABRICANT,
CONFORMÉMENT AUX EXIGENCES DU FABRICANT ET
DES AUTORITÉS PROVINCIALES OU TERRITORIALES
AYANT JURIDICTION, ET AUX EXIGENCES DES
CODES D’INSTALLATION CAN/CGA-B149.1 OU CAN/
CGA-B149.2.
#LCK-SP34L-D
PROPANE CONVERSION KIT
For model #SP-34-L
Direct Vent Gas Fireplace

Burner orifice
FIGURE 1, Location of Burner Orifices
Conversion Kit Components
(1) Gas Conversion Label
(1) 50% Turndown Stepper Motor*
(1) Gas Label
(1) Pilot Injector - Propane: #.012LP
(1) Burner Orifice - Propane: #5 5
*Not included in the appliance parts package. Contact your local dealer for more
information.
High Altitude Conversions
For high altitude installations in the United States, refer to the
American Gas Association guidelines for the gas designed appliances
derating method. For elevations above 2,000’(610m), input ratings are
to be reduced by 4% for each 1,000’ (305m) above sea level.
When the appliance is installed at elevations above 4,500’ (1,372m),
the certified high altitude rating shall be reduced at the rate of 4% for
each additional 1,000’(305m). Refer also to CSA-B149.1 Natural Gas
and Propane Installation Code, local authorities, or codes which have
jurisdiction in your area regarding the derate guidelines.
CAUTION: The gas supply shall be shut off prior to disconnecting the
electrical power, before proceeding with the conversion.
A. Prepare the Fireplace
Step 1: Remove the safety barrier and glass frame assembly.
Step 2: Remove log set and panel set (if installed).
Step 3: Remove pilot shield.
Step 4: Remove the burner assembly and burner heat shield.
Refer to the installation manual for more information.
B. Replace Burner Orifice
Step 1: Remove the existing burner orifice. See FIGURE 1.
Step 2: Replace with the orifice cap included with this kit. Tighten cap
securely. The size is stamped on the orifices.
C. Convert Pilot Assembly
Step 1: Remove (2) screws securing the pilot assembly to the pilot
bracket.
Step 2: Place a 7/16” wrench on the upper fitting and 1/2” wrench
on the lower fitting and loosen the pilot hood by turning
counterclockwise.
Step 3: Remove the pilot hood and existing pilot orifice inside the
lower fitting.
Step 4: Install new pilot orifice included with the kit (number stamped
on pilot orifices) into the lower fitting.
Step 5: Reattach pilot hood and tighten using 7/16” wrench on the upper
fitting and
1/2” wrench on the lower fitting. Fitting should be
snug. DO NOT OVER-TIGHTEN!
Step 6: Verify the pilot hood is positioned as shown in FIGURE 2. Finally,
alignment of flame sensor and hood outlet is critical for proper
ignition.
Step 7: Attach pilot assembly to pilot bracket with screws previously
removed.
Table 1, Burner Orifice Size at Elevations 0-4,500’ (1,372m)
Fuel Orifice Size
Propane #55 (DMS)
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES #LCK-SP34L-D 3
R.2
EN
Upper fitting
Pilot bracket
Lower fitting
Remove existing
pilot
orifice
and
replace
with
one
included in kit
Flame sensor
Hood outlet
FIGURE 2, Converted Pilot and Pilot Injectors

D. Convert Gas Control Valve
Step 1: With a T20 Torx (star-bit) driver, remove (2) screws from the
regulator solenoid assembly. See FIGURE 3.
Step 2: Remove and discard the old stepper regulator solenoid
assembly and gasket from valve body.
Step 3: Remove the protective plastic cover on the included stepper
regulator solenoid assembly.
Step 4: Install new gasket into the gasket groove and place stepper
regulator solenoid assembly on to the valve.
Step 5: Secure the assembly to the gas valve with (2) screws previously
removed. DO NOT OVERTIGHTEN!
Step 6: Connect the new stepper regulator solenoid assembly gang
plug into the control module as shown in
Step 7: Slide the fuel type selector to LP. See FIGURE 4.
E. Complete the Conversion
Step 1: Adjust the burner venturi. Loosen the screw securing the
venturi cap and adjust to the correct setting. See FIGURE 5
and TABLE 2.
Regardless of venturi orientation, closing the air shutter will
achieve a desired yellow flame, but may produce soot on the
glass. Opening the air shutter will cause a short, blue flame that
may lift off the burner.
Slight adjustments to the venturi opening will create dramatic
results. Adjust at slight increments until desired look is achieved.
Step 2: Reinstall all components previously removed in section A (pg.
3). Refer to the installation manual for more information.
Step 3: Turn the manual valve counterclockwise to the ON position.
Step 4: Reconnect electrical power.
Step 5: Check for leaks at all connections with soapy water.
4 #LCK-SP34L-D
R.2
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
Table 2, Factory Set Venturi Openings
Fuel Venturi opening
Propane 5/8”(16mm) OPEN
EN
Flame Modulation/
Stepper Motor
Propane/Natural Gas
Switch (Fuel Setting)
FIGURE 4, Module
FIGURE 3, Torx Screws Securing Stepper
Regulator Solenoid Assembly

Correct pilot flame appearance
F. Test Inlet Pressure
IMPORTANT: For a proper pressure reading, apply the gas supply
pressure tests with all other gas appliances on or at full capacity in the
household.
Step 1: Loosen the inlet (IN) pressure tap screw (counterclockwise) on
the gas valve. See (A) in FIGURE 6.
Step 2: Attach a manometer to the inlet pressure tap with a 1/4” (6mm)
ID hose.
Step 3: Light the pilot and burner. Verify manometer reading is
between the recommended minimum and maximum pressure
settings. See
TABLE 3 .
Step 4: Turn off pilot and burner.
Step 5: Disconnect hose and tighten the inlet pressure tap screw
(clockwise). The screw should be snug; do not over tighten.
Step 6: Relight the pilot and burner.
Step 7: Reattach the manometer to the inlet pressure tap to verify tap
is completely sealed. Manometer should read no pressure.
Table 3, Inlet Gas Supply Pressures
Fuel Minimum Maximum
Propane
12”WC (2.99 kPa) 13” (3.24 kPa)
G. Test Manifold Pressures
Step 1: Loosen the manifold (OUT) pressure tap screw
(counterclockwise) on the gas valve. See (B) in FIGURE 6.
Step 2: Attach a manometer to the outlet pressure tap with a 1/4” (6mm)
ID hose.
Step 3: Light the pilot and burner. Verify manometer reading is
between the recommended low and high pressure settings.
See
TABLE 4 .
Step 4: Turn off pilot and burner.
Step 5: Disconnect hose and tighten the outlet pressure tap screw
(clockwise). The screw should be snug; do not over tighten.
Step 6: Relight the pilot and burner.
Step 7: Reattach the manometer to the outlet pressure tap to verify tap
is completely sealed. Manometer should read no pressure.
H. Verify Operation
Step 1: Light the pilot. Visually check the pilot flame to verify flame
envelops the top of the flame sensor and extends far enough
onto the burner for proper ignition. See FIGURE 7.
Step 2: To adjust the pilot flame, turn the pilot adjustment screw on the
gas valve clockwise to decrease flame, and counterclockwise to
increase flame.
Step 3: Turn the appliance off.
Step 4: Affix the gas type sticker on or near the gas valve.
Step 5: Reinstall the glass frame assembly and safety barrier.
Step 6: Light the pilot and burner. Visually check the main burner flame
appearance (
FIGURE 8 ) for proper ignition and operation of
the fireplace. Refer to the installation manual for complete
adjustment procedures.
Step 7: Complete and affix the ‘Gas Conversion’ labels as close to the
rating plate as possible.
Step 8: Verify the input rating of the converted appliance. See TABLE 5 .
Table 5, Input Ratings
Fuel Minimum Input Maximum Input
Propane 11,000 Btu/h (3.22 kW)
20,500 Btu/h (6.0 kW)
Table 4, Manifold Gas Supply Pressures
Fuel Low High
Propane
2.7”WC (0.67 kPa) 10”WC (2.49 kPa)
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES #LCK-SP34L-D 5
R.2
, Yellow Flames – No adjustment Necessary
Manifold pressure tap
Inlet pressure tap

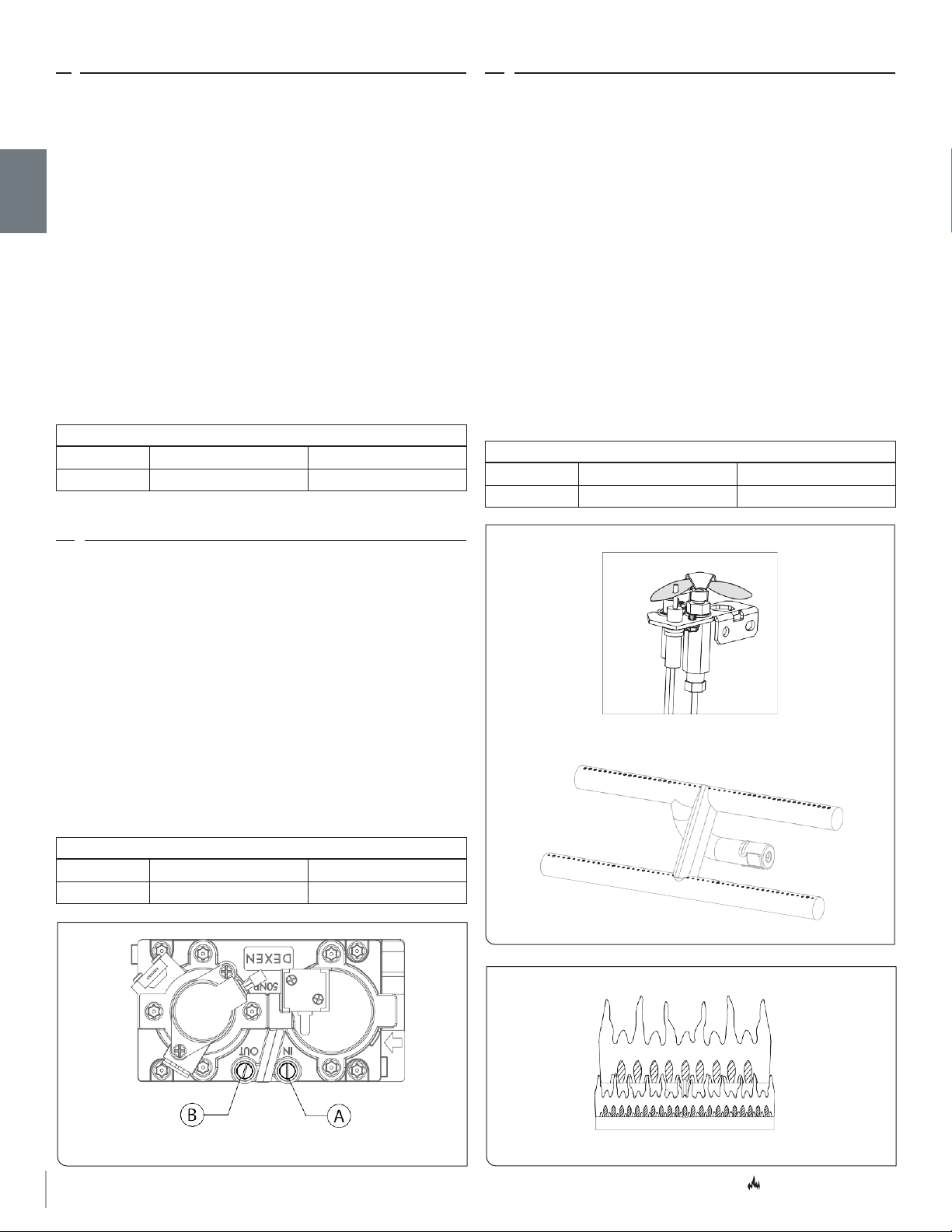

FIGURE 6, Pressure Check Taps
EN

Composants du kit de conversion
(1) Étiquette de conversion de gaz
(1) Moteur pas-à-pas (marge de réglage 50%)*
(1) Étiquette du type de gaz
(1) Injecteur (orifice) de veilleuse au propane : nº .012LP
(1) Orifice de brûleur au propane : 55
*Non inclus dans le paquet de pièces de l’appareil. Contactez votre
détaillant local pour plus d’information.
Conversion pour installations à haute altitude
Pour les installations à haute altitude aux États-Unis, voir les directives
de recalibrage des appareils à gaz de l’American Gas Association. Pour
les altitudes supérieures à 2000 pieds (610 m), la puissance de chauffe
est réduite de 4% à tous les 1000 pieds (305 m) au-dessus du niveau
de la mer.
Si l’appareil est installé à une altitude supérieure à 4500 pieds (1372
m), la puissance de chauffe certifiée à haute altitude sera réduite de
4% pour chaque portion additionnelle de 1000 pieds (305 m) au-
dessus du niveau de la mer. Voir aussi la norme CSA-B149.1 du Code
d’installation du gaz naturel et du propane, les codes locaux ou les
codes ayant juridiction dans votre région au sujet des directives de
recalibrage («Derate guidelines»).
ATTENTION: L’alimentation de gaz doit être fermée avant de couper
l’alimentation électrique et avant de commencer la conversion de gaz.
A. Préparation du foyer
Étape 1: Retirez le pare-étincelles et le cadre vitré.
Étape 2: Retirez le jeu de bûches, les pierres de lave et l’ensemble de
panneaux (si installés).
Étape 3: Retirez l’écran de veilleuse.
Étape 4: Retirez les plaques appui-bûche (arrière et avant).
Pour plus d’information, consulter le manuel d’installation.
B. Remplacement l’orifice du brûleur
Étape 1: Retirez l’orifice du brûleur existant. Voir FIGURE 1.
Étape 2: Remplacez-le par le nouvel orifice de brûleur fourni avec le
kit (numéro marqué sur l’orifice du brûleur), en veillant à bien
serrer l’orifice du brûleur.
C. Conversion de l’ensemble de veilleuse
Étape 1: Retirez les (2) vis retenant l’ensemble de veilleuse au support
de veilleuse.
Étape 2: Placez une clé 7/16” sur le raccord supérieur et une clé 1/2” sur
le raccord inférieur, et desserrez le capuchon de veilleuse en
tournant en sens antihoraire.
Étape 3: Retirez le capuchon de veilleuse et l’orifice de veilleuse
existant à l’intérieur du raccord inférieur.
Étape 4: Installez le nouvel orifice de veilleuse fourni avec le kit
(numéro marqué sur l’orifice de veilleuse) dans le raccord
inférieur.
Étape 5: Réinstallez le capuchon de veilleuse et serrez-le avec la clé
7/16” sur le raccord supérieur, et la clé 1/2” sur le raccord
inférieur. Serrez-le juste assez ; NE SERREZ PAS TROP!
Étape 6: Vérifiez que le capuchon de veilleuse est positionné tel que
montré à la FIGURE 2 . L’alignement final du détecteur de
flamme et de la sortie du capuchon de veilleuse est primordial
pour assurer un allumage adéquat.
Étape 7: Fixez l’ensemble de veilleuse au support de veilleuse avec les
vis retirées précédemment.
Tableau 1, Taille de orifice du brûleur aux altitudes 0-4500 pi (1372 m)
Combustible Taille de l’orifice
Propane 55 (DMS)
6 LCK-SP34L-D
R.2
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
Orifice du brûleur
FIGURE 1, L’orifice du brûleur
FR
Raccord supérieur
Suppport de veilleuse
Raccord inférieur
Retirez l’orifice de
veilleuse
existant
et
remplacez-le
par celui fourni
dans le kit
Détecteur
de flamme
Sortie du capuchon
de
veilleuse
FIGURE 2, Veilleuse convertie et orifices de la veilleuse

Venturi du
brûleur
FIGURE 5, Venturi du brûleur
D. Conversion de la valve de contrôle de gaz
Étape 1: Avec un tournevis Torx T20 (embout en étoile), retirez les (2)
vis du régulateur à solénoïde. Voir FIGURE 3 .
Étape 2: Retirez et jetez l’ancien régulateur à solénoïde (pas-à-pas) et
le joint d’étanchéité du corps de la valve de gaz.
Étape 3: Retirez la pellicule en plastique protégeant le nouveau
régulateur à solénoïde (pas-à-pas) fourni dans le kit.
Étape 4: Insérez le nouveau joint d’étanchéité dans la rainure
d’insertion du joint, et placez le régulateur à solénoïde sur la
valve de gaz.
Étape 5: Fixez le régulateur à la valve de gaz avec les (2) vis retirées
précédemment. NE LES SERREZ PAS TROP!
Étape 6: Connectez le connecteur à 4 broches du nouveau régulateur
à solénoïde dans la prise correspondante du module de
contrôle, tel que montré (
FIGURE 4 , coin inférieur gauche).
Étape 7: Réglez le commutateur de sélection du type de combustible
en le glissant à la position «LP». Voir FIGURE 4 .
E. Finaliser la conversion
Étape 1: Ajustez le venturis du brûleur. Desserrez la vis retenant
obturateur d’air du venturi et ajustez-le au réglage approprié.
Voir FIGURE 5 et TABLEAU 2.
Réduire l’ouverture de l’obturateur d’air du venturi (avant ou
arrière) donnera la couleur de flamme jaune désirée, mais cela
peut encrasser la vitre (suie). Un venturi plus ouvert produira une
flamme bleue plus courte qui peut sautiller du brûleur.
De légers ajustements d’ouverture du venturi produiront un effet
important. Ajustez-les graduellement (très peu à la fois), jusqu’à
ce que vous obteniez l’apparence de flammes désirée.
Étape 2: Réinstallez tous les composants déjà retirés à la section A (pg.
6). Pour plus d’information, voir le manuel d’installation.
Étape 3: Ouvrez le robinet d’arrêt en position ON (sens antihoraire).
Étape 4: Rebranchez l’alimentation électrique.
Étape 5: Vérifiez la présence de fuites à tous les raccords en utilisant de
l’eau savonneuse.
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES LCK-SP34L-D 7
Tableau 2, Ouverture des venturis (préréglés par le fabricant)
Combustible Ouverture venturi
Propane 5/8 po (13 mm) OUVERT
FR
Modulation de flamme/
Connexion
du régulateur à
solénoïde (moteur pas-à-pas)
Commutateur Propane/
Gaz naturel (Sélection
du combustible)
FIGURE 4, Module de contrôle
FIGURE 3, Vis Torx de fixation du régulateur à solénoïde
(moteur pas-à-pas)

Flammes de la veilleuse
Trous perforés du brûleur
FIGURE 7, Flammes de veilleuse dirigées vers les trous perforés du brûleur
F. Tests de pression à l’entrée
IMPORTANT: Pour des mesures de pression adéquates, effectuez les
tests de pression d’alimentation de gaz lorsque tous les appareils à gaz
sont allumés et/ou au réglage maximum dans la maison.
Étape 1: Desserrez la vis du raccord de test de pression d’entrée (IN)
(sens antihoraire) sur la valve de gaz. Voir (A) à la FIGURE 6.
Étape 2: Branchez le manomètre au raccord de test de pression
d’entrée avec un tube de 1/4 po (6 mm) de diamètre intérieur.
Étape 3: Allumez la veilleuse et le brûleur. Vérifiez que la pression au
manomètre se situe entre les réglages de pression minimum
et maximum recommandés. Voir le TABLEAU 3 .
Étape 4: Éteignez la veilleuse et le brûleur.
Étape 5: Débranchez le tube avec manomètre et serrez la vis du
raccord de test de pression d’entrée (sens horaire). La vis doit
être vissée juste assez; ne la serrez pas trop.
Étape 6: Rallumez la veilleuse et le brûleur.
Étape 7: Rebranchez le manomètre au raccord de test de pression
d’entrée pour vérifier que ce raccord est complètement
étanche. Le manomètre ne devrait indiquer aucune pression
Tableau 3, Pressions d’alimentation de gaz à l’entrée
Combustible Minimum Maximum
Propane 12 po c.e.* (2,99 kPa) 13 po c.e. (3,24 kPa)
*c.e. - colonne d’eau
G. Test de pression au manifold
Étape 1: Desserrez la vis du raccord de test de pression du manifold
(OUT) (antihoraire) sur la valve de gaz. Voir (B) à la FIGURE 6.
Étape 2: Branchez le manomètre au raccord de test de pression de
sortie (manifold) avec un tube de 1/4 po (6 mm) D.I.
Étape 3: Allumez la veilleuse et le brûleur. Vérifiez que la pression au
manomètre se situe entre les réglages de pression minimum
et maximum recommandés. Voir le TABLEAU 4 .
Étape 4: Éteignez la veilleuse et le brûleur.
Étape 5: Débranchez le tube avec manomètre et serrez la vis du
raccord de test de pression de sortie (sens horaire). La vis doit
être vissée juste assez; ne la serrez pas trop.
Étape 6: Rallumez la veilleuse et le brûleur.
Étape 7: Rebranchez le manomètre au raccord de test de pression de
sortie (manifold) pour vérifier que ce raccord est bien étanche.
Le manomètre ne devrait indiquer aucune pression.
H. Vérifier le fonctionnement
Étape 1: Allumez la veilleuse. Vérifiez visuellement que les flammes de
la veilleuse enveloppent le haut du détecteur de flamme et se
prolongent sur le brûleur assez loin, pour assurer un allumage
adéquat. Voir la
FIGURE 7 .
Étape 2: Pour ajuster la veilleuse, tournez la vis de réglage de veilleuse
(sur la valve de gaz) en sens horaire pour réduire les flammes
de veilleuse, ou en sens antihoraire pour les augmenter.
Étape 3: Éteignez l’appareil.
Étape 4: Collez l’autocollant Type de gaz sur ou près de la valve de gaz.
Étape 5: Réinstallez le cadre vitré et le pare-étincelles.
Étape 6: Allumez la veilleuse et le brûleur. Vérifiez visuellement
l’apparence des flammes du brûleur (FIGURE 8), qu’elles
allument correctement et que le foyer fonctionne bien.
Voir le manuel d’installation pour les procédures de réglage
détaillées.
Étape 7: Remplissez et collez les étiquettes de «Conversion de gaz» le
plus près possible de la plaque signalétique.
Étape 8: Vérifiez la puissance de chauffage de l’appareil converti. Voir
le
TABLEAU 5 .
Tableau 5, Puissances de chauffage
Combustible Puissance minimum Puissance maximum
Propane 11 000 Btu/h (3,2 kW) 20 500 Btu/h (6,0 kW)
Tableau 4, Pressions d’alimentation de gaz au manifold
Combustible Réglage minimum («Low») Réglage minimum («High»)
Propane 2,7 po c.e. (0,67 kPa) 10 po c.e. (2,49 kPa)
8 LCK-SP34L-D
R.2
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
Réglage idéal
Flammes jaunes et lentes - aucun ajustement nécessaire
FIGURE 8, Apparence idéale des flammes du brûleur
Raccord de test de
pression du manifold
Raccord de test de
pression d’entrée
FIGURE 6, Raccords de test de pression
FR
