WARNING
This conversion kit shall be installed by
a qualied service agency in accordance
withthemanufacturer’sinstructions and
all applicable codes and requirements
of the authority having jurisdiction. If
the information in these instructions is
not followed exactly, a re, explosion
or productions of carbon monoxide
may result, causing property damage,
personal injury, or loss of life. The
qualied service agency is responsible
for proper installation of this kit. The
installation is not proper and complete
until operation of the converted
appliance is checked as specied in the
manufacturer’s instructions supplied
with the kit. Refer to appliance owner’s
manual or product data plate for proper
inlet and manifold pressure adjustments
and orice sizing.
IMPORTANT
THE CONVERSION SHALL BE CARRIED OUT BY A
MANUFACTURER’S AUTHORIZED REPRESENTATIVE,
IN ACCORDANCE WITH THE REQUIREMENTS
OF THE MANUFACTURER, PROVINCIAL OR
TERRITORIAL AUTHORITIES HAVING JURISDICTION
AND IN ACCORDANCE WITH THE REQUIREMENTS
OF THE CAN/CGA-B149.1 OR CAN/CGA-B149.2
INSTALLATION CODES.
CETTE CONVERSION DE GAZ DOIT ÊTRE EFFECTUÉE
PAR UN REPRÉSENTANT AUTORISÉ DU FABRICANT,
CONFORMÉMENT AUX EXIGENCES DU FABRICANT ET
DES AUTORITÉS PROVINCIALES OU TERRITORIALES
AYANT JURIDICTION, ET AUX EXIGENCES DES
CODES D’INSTALLATION CAN/CGA-B149.1 OU CAN/
CGA-B149.2.
READ ALL STEPS BEFORE STARTING INSTALLATION.
LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE.
This gas conversion kit installation instructions must be used in
conjunction with the installation and operation manual provided with
the appliance. Please read the appliance owner’s manual completely
before performing any procedures in these instructions. All warnings,
precautions, and instructions outlined in the manual provided with the
appliance will continue to apply to these instructions.
AVERTISSEMENT
Ce kit de conversion doit être installé
par une agence d’entretien qualiée,
selon les instructions du fabricant et
tous codes et règlements applicables
de l’autorité ayant juridiction. Le non-
respect de ces instructions peut créer un
incendie, une explosion ou la production
de monoxyde de carbone, et causer des
dommages matériels, des blessures
ou même la mort. L’agence d’entretien
qualiée est responsable de la qualité
d’installation de ce kit. L’installation
ne sera conforme et complète qu’après
avoir vérié le fonctionnement du
foyer converti, tel que spécié dans les
instructions du propriétaire fournies
avec ce kit. Voir le manuel d’utilisation
ou la plaque signalétique de l’appareil,
pour les réglages de pressions d’entrée
et du manifold et les dimensions d’orice
(injecteur) de brûleur/veilleuse.
Hussong Manufacturing Co., Inc.
204 Industrial Park Drive, PO Box 577
Lakeeld, MN 56150-0577, USA
SP-41-L • Rev. 1, 2/22
Report Number: 19-561
Starting Serial Number: 22 95000 11
This replace is certied under U.S. and Canadian standards ANSI Z21.88-2017/CSA 2.33-2017, CSA 2.17-2017
#NCK-SP41L-D
HUSSONG MANUFACTURING CO., INC.
NATURAL GAS CONVERSION KIT
For model #SP-41-L
Direct Vent Gas Fireplace

#NCK-SP41L-D
R.1
3
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
EN
Conversion Kit Components
(1) Gas Conversion Label
(1) 50% Turndown Stepper Motor*
(1) Gas Label
(1) Pilot Injector - Natural gas: #.018NG
(1) Burner Orice - Natural Gas: #40
*Not included in the appliance parts package. Contact your local dealer for more
information.
High Altitude Conversions
For high altitude installations in the United States, refer to the
American Gas Association guidelines for the gas designed appliances
derating method. For elevations above 2,000’(610m), input ratings are
to be reduced by 4% for each 1,000’(305m) above sea level.
When the appliance is installed at elevations above 4,500’(1,372m),
the certied high altitude rating shall be reduced at the rate of 4% for
each additional 1,000’(305m). Refer also to CSA-B149.1 Natural Gas
and Propane Installation Code, local authorities, or codes which have
jurisdiction in your area regarding the derate guidelines.
CAUTION: The gas supply shall be shut o prior to disconnecting the
electrical power, before proceeding with the conversion.
A. Prepare the Fireplace
Step 1: Remove the safety barrier and glass frame assembly.
Step 2: Remove log set, lava rock, and panel set (if installed).
Step 3: Remove pilot shield.
Step 4: Remove the front and back log plates.
Step 5: Remove the burner heat shield
Refer to the installation manual for more information.
B. Replace Burner Orice
Step 1: Remove the existing burner orice. See FIGURE 1.
Step 2: Replace with the orice cap included with this kit. Tighten cap
securely. The size are stamped on the orices.
Table 1, Burner Orice Size at Elevations 0-4,500’ (1,372m)
Fuel Orice Size
Natural Gas #40 (DMS)
C. Convert Pilot Assembly
Step 1: Remove (2) screws securing the pilot assembly to the pilot
bracket.
Step 2: Place a ⁄” wrench on the upper tting and ½” wrench
on the lower tting, and loosen the pilot hood by turning
counterclockwise.
Step 3: Remove the pilot hood and existing pilot orice inside the
lower tting.
Step 4: Install new pilot orice included with the kit (number stamped
on pilot orices) into the lower tting.
Step 5: Reattach pilot hood and tighten using ⁄” wrench on the
upper tting and ½”wrench on the lower tting. Fitting should
be snug. DO NOT OVER-TIGHTEN!
Step 6: Verify the pilot hood is positioned as shown in FIGURE 2. Finally
alignment of ame sensor and hood outlet is critical for proper
ignition.
Step 7: Attach pilot assembly to pilot bracket with screws previously
removed.
Flame sensor Hood outlet
Remove existing
pilot orice and
replace with one
included in kit
Upper tting
Pilot bracket
Lower tting
Burner orice
FIGURE 1, Burner Orices
FIGURE 2, Converted Pilot and Pilot Injectors

#NCK-SP41L-D
R.1
4HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
EN
D. Convert Gas Control Valve
Step 1: With a T20 Torx (star-bit) driver, remove (2) screws from the
regulator solenoid assembly. See FIGURE 3.
Step 2: Remove and discard the old stepper regulator solenoid
assembly and gasket from valve body.
Step 3: Remove the protective plastic cover on the included stepper
regulator solenoid assembly.
Step 4: Install new gasket into the gasket groove and place stepper
regulator solenoid assembly on to the valve.
Step 5: Secure the assembly to the gas valve with (2) screws previously
removed. DO NOT OVERTIGHTEN!
Step 6: Connect the new stepper regulator solenoid assembly gang
plug into the control module as shown in
Step 7: Slide the fuel type selector to NG. See FIGURE 4.
E. Complete the Conversion
Step 1: Adjust the burner venturi. Loosen the screw securing the
venturi cap and adjust to the correct setting. See FIGURE 5
and TABLE 2.
Regardless of venturi orientation, closing the air shutter will
achieve a desired yellow ame, but may produce soot on the
glass. Opening the air shutter will cause a short, blue ame that
may lift o the burner.
Slight adjustments to the venturi opening will create dramatic
results. Adjust at slight increments until desired look is achieved.
Step 2: Reinstall all components previously removed in section A(pg.
3). Refer to the installation manual for more information.
Step 3: Turn the manual valve counterclockwise to the ON position.
Step 4: Reconnect electrical power.
Step 5: Check for leaks at all connections with soapy water.
Table 2, Factory Set Venturi Openings
Fuel Venturi opening
Natural Gas 3/16”(4.7mm) OPEN
Remove Torx screws
Propane/Natural Gas Switch
(Fuel Setting)
Flame Modulation/
Stepper Motor Connection
Air Shutter
FIGURE 3, Torx Screws Securing Stepper Regulator Solenoid Assembly
FIGURE 4, Control Module
FIGURE 5, Burner Venturi

#NCK-SP41L-D
R.1
5
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
EN
F. Test Inlet Pressure
IMPORTANT: For a proper pressure reading, apply the gas supply
pressure tests with all other gas appliances on or at full capacity in the
household.
Step 1: Loosen the inlet (IN) pressure tap screw (counterclockwise) on
the gas valve. See (A) in FIGURE 6.
Step 2: Attach a manometer to the inlet pressure tap with a ¼” (6mm)
ID hose.
Step 3: Light the pilot and burner. Verify manometer reading is
between the recommended minimum and maximum pressure
settings. See TABLE 3.
Step 4: Turn o pilot and burner.
Step 5: Disconnect hose and tighten the inlet pressure tap screw
(clockwise). The screw should be snug; do not over tighten.
Step 6: Relight the pilot and burner.
Step 7: Reattach the manometer to the inlet pressure tap to verify tap
is completely sealed. Manometer should read no pressure.
Table 3, Inlet Gas Supply Pressures
Fuel Minimum Maximum
Natural Gas 5”WC (1.25 kPa) 10”(2.49 kPa)
G. Test Manifold Pressures
Step 1: Loosen the manifold (OUT) pressure tap screw
(counterclockwise) on the gas valve. See (B) in FIGURE 6.
Step 2: Attach a manometer to the outlet pressure tap with a ¼”(6mm)
ID hose.
Step 3: Light the pilot and burner. Verify manometer reading is
between the recommended low and high pressure settings.
See TABLE 4.
Step 4: Turn o pilot and burner.
Step 5: Disconnect hose and tighten the outlet pressure tap screw
(clockwise). The screw should be snug; do not over tighten.
Step 6: Relight the pilot and burner.
Step 7: Reattach the manometer to the outlet pressure tap to verify tap
is completely sealed. Manometer should read no pressure.
Table 4, Manifold Gas Supply Pressures
Fuel Low High
Natural Gas 1.0”WC (0.24 kPa) 3.5”WC (0.87 kPa)
H. Verify Operation
Step 1: Light the pilot. Visually check the pilot ame to verify ame
envelops the top of the ame sensor and extends far enough
onto the burner for proper ignition. See FIGURE 7.
Step 2: To adjust the pilot ame, turn the pilot adjustment screw on the
gas valve clockwise to decrease ame, and counterclockwise to
increase ame.
Step 3: Turn the appliance o.
Step 4: Ax the gas type sticker on or near the gas valve.
Step 5: Reinstall the glass frame assembly and safety barrier.
Step 6: Light the pilot and burner. Visually check the main burner ame
appearance (FIGURE 8) for proper ignition and operation of
the replace. Refer to the installation manual for complete
adjustment procedures.
Step 7: Complete and ax the ‘Gas Conversion’ labels as close to the
rating plate as possible.
Step 8: Verify the input rating of the converted appliance. See TABLE 5.
Table 5, Input Ratings
Fuel Minimum Input Maximum Input
Natural Gas 14,000 Btu/h (4.1 kW) 28,000 Btu/h (8.2 kW)
Inlet pressure tap
Manifold pressure tap
Ideal Flame Appearance
Lazy, yellow ames - no adjustment necessary
Burner Ports
Correct pilot ame appearance

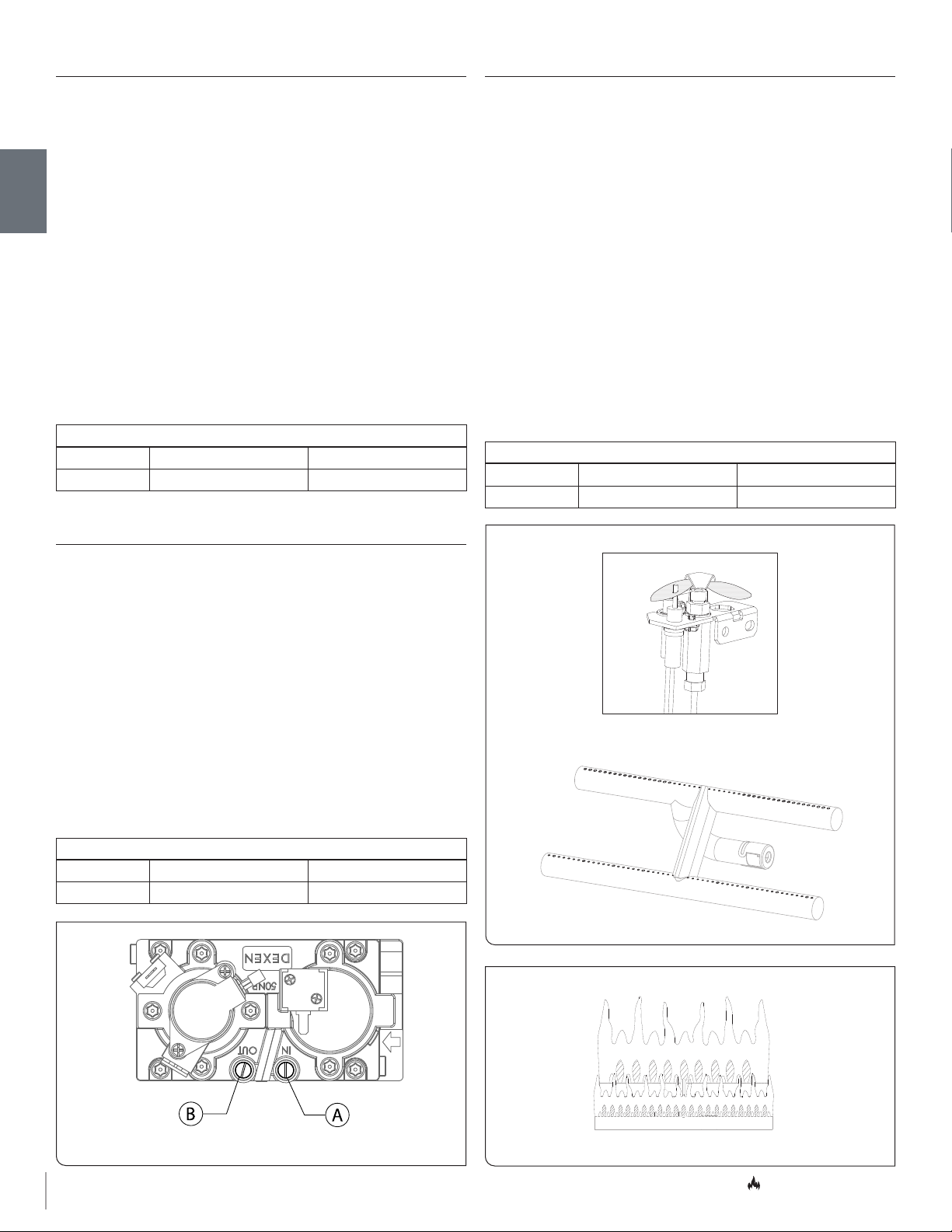

FIGURE 6, Pressure Check Taps
FIGURE 7, Burner Ports Location and Correct Pilot Flame Appearance
FIGURE 8, Ideal Burner Flame Appearance

NCK-SP41L-D
R.1
6HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
FR
Composants du kit de conversion
(1) Étiquette de conversion de gaz
(1) Moteur pas-à-pas (marge de réglage 50%)*
(1) Étiquette du type de gaz
(1) Injecteur (orice) de veilleuse au gaz naturel : nº .018NG
(1) Orice de brûleur au gaz naturel : nº 40
*Non inclus dans le paquet de pièces de l’appareil. Contactez votre
détaillant local pour plus d’information.
Conversion pour installations à haute altitude
Pour les installations à haute altitude aux États-Unis, voir les directives
de recalibrage des appareils à gaz de l’American Gas Association. Pour
les altitudes supérieures à 2000 pieds (610 m), la puissance de chaue
est réduite de 4% à tous les 1000 pieds (305 m) au-dessus du niveau
de la mer.
Si l’appareil est installé à une altitude supérieure à 4500 pieds (1372
m), la puissance de chaue certiée à haute altitude sera réduite de
4% pour chaque portion additionnelle de 1000 pieds (305 m) au-
dessus du niveau de la mer. Voir aussi la norme CSA-B149.1 du Code
d’installation du gaz naturel et du propane, les codes locaux ou les
codes ayant juridiction dans votre région au sujet des directives de
recalibrage («Derate guidelines»).
ATTENTION: L’alimentation de gaz doit être fermée avant de couper
l’alimentation électrique et avant de commencer la conversion de gaz.
A. Préparation du foyer
Étape 1: Retirez le pare-étincelles et le cadre vitré.
Étape 2: Retirez le jeu de bûches, les pierres de lave et l’ensemble de
panneaux (si installés).
Étape 3: Retirez l’écran de veilleuse.
Étape 4: Retirez les plaques appui-bûche (arrière et avant).
Pour plus d’information, consulter le manuel d’installation.
B. Remplacement l’orice du brûleur
Étape 1: Retirez l’orice du brûleur existant. Voir FIGURE 1.
Étape 2: Remplacez-le par le nouvel orice de brûleur fourni avec le
kit (numéro marqué sur l’orice du brûleur), en veillant à bien
serrer l’orice du brûleur.
Tableau 1, Taille de orice du brûleur aux altitudes 0-4500 pi (1372 m)
Combustible Taille de l’orice
Gaz naturel nº 40 (DMS)
C. Conversion de l’ensemble de veilleuse
Étape 1: Retirez les (2) vis retenant l’ensemble de veilleuse au support
de veilleuse.
Étape 2: Placez une clé 7/16”sur le raccord supérieur et une clé 1/2”sur
le raccord inférieur, et desserrez le capuchon de veilleuse en
tournant en sens antihoraire.
Étape 3: Retirez le capuchon de veilleuse et l’orice de veilleuse
existant à l’intérieur du raccord inférieur.
Étape 4: Installez le nouvel orice de veilleuse fourni avec le kit
(numéro marqué sur l’orice de veilleuse) dans le raccord
inférieur.
Étape 5: Réinstallez le capuchon de veilleuse et serrez-le avec la clé
7/16”sur le raccord supérieur, et la clé 1/2”sur le raccord
inférieur. Serrez-le juste assez ; NE SERREZ PAS TROP!
Étape 6: Vériez que le capuchon de veilleuse est positionné tel que
montré à la FIGURE 2. L’alignement nal du détecteur de
amme et de la sortie du capuchon de veilleuse est primordial
pour assurer un allumage adéquat.
Étape 7: Fixez l’ensemble de veilleuse au support de veilleuse avec les
vis retirées précédemment.
Détecteur
de amme
Sortie du capuchon
de veilleuse
Retirez l’orice de
veilleuse existant
et remplacez-le
par celui fourni
dans le kit
Raccord supérieur
Suppport de veilleuse
Raccord inférieur
Orice du br
û
leur
FIGURE 1, L’orice du brûleur FIGURE 2, Veilleuse convertie et orices de la veilleuse

NCK-SP41L-D
R.1
7
HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
FR
D. Conversion de la valve de contrôle de gaz
Étape 1: Avec un tournevis Torx T20 (embout en étoile), retirez les (2)
vis du régulateur à solénoïde. Voir FIGURE 3.
Étape 2: Retirez et jetez l’ancien régulateur à solénoïde (pas-à-pas) et
le joint d’étanchéité du corps de la valve de gaz.
Étape 3: Retirez la pellicule en plastique protégeant le nouveau
régulateur à solénoïde (pas-à-pas) fourni dans le kit.
Étape 4: Insérez le nouveau joint d’étanchéité dans la rainure
d’insertion du joint, et placez le régulateur à solénoïde sur la
valve de gaz.
Étape 5: Fixez le régulateur à la valve de gaz avec les (2) vis retirées
précédemment. NE LES SERREZ PAS TROP!
Étape 6: Connectez le connecteur à 4 broches du nouveau régulateur
à solénoïde dans la prise correspondante du module de
contrôle, tel que montré (FIGURE 4, coin inférieur gauche).
Étape 7: Réglez le commutateur de sélection du type de combustible
en le glissant à la position «NG». Voir FIGURE 4.
E. Finaliser la conversion
Étape 1: Ajustez le venturis du brûleur. Desserrez la vis retenant
obturateur d’air du venturi et ajustez-le au réglage approprié.
Voir FIGURE 5 et TABLEAU 2.
Réduire l’ouverture de l’obturateur d’air du venturi (avant ou
arrière) donnera la couleur de amme jaune désirée, mais cela
peut encrasser la vitre (suie). Un venturi plus ouvert produira une
amme bleue plus courte qui peut sautiller du brûleur.
De légers ajustements d’ouverture du venturi produiront un eet
important. Ajustez-les graduellement (très peu à la fois), jusqu’à
ce que vous obteniez l’apparence de ammes désirée.
Étape 2: Réinstallez tous les composants déjà retirés à la section A(pg.
6). Pour plus d’information, voir le manuel d’installation.
Étape 3: Ouvrez le robinet d’arrêt en position ON (sens antihoraire).
Étape 4: Rebranchez l’alimentation électrique.
Étape 5: Vériez la présence de fuites à tous les raccords en utilisant de
l’eau savonneuse.
Tableau 2, Ouverture des venturis (préréglés par le fabricant)
Combustible Ouverture venturi
Gaz naturel 3/16 po (4,7 mm) OUVERT
Retirer ces vis Torx
Commutateur Propane/
Gaz naturel (Sélection
du combustible)
Modulation de amme/
Connexion du régulateur à
solénoïde (moteur pas-à-pas)
Venturi du
brûleur
FIGURE 3, Vis Torx de xation du régulateur à solénoïde (moteur pas-à-pas)
FIGURE 4, Module de contrôle
FIGURE 5, Venturi du brûleur

NCK-SP41L-D
R.1
8HUSSONG MFG. CO., INC. KOZY HEAT FIREPLACES
FR
F. Tests de pression à l’entrée
IMPORTANT: Pour des mesures de pression adéquates, eectuez les
tests de pression d’alimentation de gaz lorsque tous les appareils à gaz
sont allumés et/ou au réglage maximum dans la maison.
Étape 1: Desserrez la vis du raccord de test de pression d’entrée (IN)
(sens antihoraire) sur la valve de gaz. Voir (A) à la FIGURE 6.
Étape 2: Branchez le manomètre au raccord de test de pression
d’entrée avec un tube de 1/4 po (6 mm) de diamètre intérieur.
Étape 3: Allumez la veilleuse et le brûleur. Vériez que la pression au
manomètre se situe entre les réglages de pression minimum
et maximum recommandés. Voir le TABLEAU 3.
Étape 4: Éteignez la veilleuse et le brûleur.
Étape 5: Débranchez le tube avec manomètre et serrez la vis du
raccord de test de pression d’entrée (sens horaire). La vis doit
être vissée juste assez; ne la serrez pas trop.
Étape 6: Rallumez la veilleuse et le brûleur.
Étape 7: Rebranchez le manomètre au raccord de test de pression
d’entrée pour vérier que ce raccord est complètement
étanche. Le manomètre ne devrait indiquer aucune pression
Tableau 3, Pressions d’alimentation de gaz à l’entrée
Combustible Minimum Maximum
Gaz naturel 5 po c.e.* (1,25 kPa) 10 po c.e. (2,49 kPa)
*c.e. - colonne d’eau
G. Test de pression au manifold
Étape 1: Desserrez la vis du raccord de test de pression du manifold
(OUT) (antihoraire) sur la valve de gaz. Voir (B) à la FIGURE 6.
Étape 2: Branchez le manomètre au raccord de test de pression de
sortie (manifold) avec un tube de 1/4 po (6 mm) D.I.
Étape 3: Allumez la veilleuse et le brûleur. Vériez que la pression au
manomètre se situe entre les réglages de pression minimum
et maximum recommandés. Voir le TABLEAU 4.
Étape 4: Éteignez la veilleuse et le brûleur.
Étape 5: Débranchez le tube avec manomètre et serrez la vis du
raccord de test de pression de sortie (sens horaire). La vis doit
être vissée juste assez; ne la serrez pas trop.
Étape 6: Rallumez la veilleuse et le brûleur.
Étape 7: Rebranchez le manomètre au raccord de test de pression de
sortie (manifold) pour vérier que ce raccord est bien étanche.
Le manomètre ne devrait indiquer aucune pression.
Tableau 4, Pressions d’alimentation de gaz au manifold
Combustible Réglage minimum («Low») Réglage minimum («High»)
Gaz naturel 1,0 po c.e. (0,24 kPa) 3,5 po c.e. (0,87 kPa)
H. Vérier le fonctionnement
Étape 1: Allumez la veilleuse. Vériez visuellement que les ammes de
la veilleuse enveloppent le haut du détecteur de amme et se
prolongent sur le brûleur assez loin, pour assurer un allumage
adéquat. Voir la FIGURE 7.
Étape 2: Pour ajuster la veilleuse, tournez la vis de réglage de veilleuse
(sur la valve de gaz) en sens horaire pour réduire les ammes
de veilleuse, ou en sens antihoraire pour les augmenter.
Étape 3: Éteignez l’appareil.
Étape 4: Collez l’autocollant Type de gaz sur ou près de la valve de gaz.
Étape 5: Réinstallez le cadre vitré et le pare-étincelles.
Étape 6: Allumez la veilleuse et le brûleur. Vériez visuellement
l’apparence des ammes du brûleur (FIGURE 8), qu’elles
allument correctement et que le foyer fonctionne bien.
Voir le manuel d’installation pour les procédures de réglage
détaillées.
Étape 7: Remplissez et collez les étiquettes de «Conversion de gaz» le
plus près possible de la plaque signalétique.
Étape 8: Vériez la puissance de chauage de l’appareil converti. Voir
le TABLEAU 5.
Tableau 5, Puissances de chauage
Combustible Puissance minimum Puissance maximum
Gaz naturel 14 000 Btu/h (4,1 kW) 28 000 Btu/h (8,2 kW)
Raccord de test de
pression du manifold
Raccord de test de
pression d’entrée
Réglage idéal
Flammes jaunes et lentes - aucun ajustement nécessaire
Flammes de la veilleuse
Trous perforés du brûleur
FIGURE 6, Raccords de test de pression
FIGURE 7, Flammes de veilleuse dirigées vers les trous perforés du brûleur
FIGURE 8, Apparence idéale des ammes du brûleur
