•Sicherheitshinweise •
•Safety precautions •Consignes de sécurité •
•Veiligheidsvoorschriften •Misure di Sicurezza •
•Normas de Seguridad
• Säkerhetsföreskrifter •
DE Bitte lesen Sie vor Inbetriebnahme der Maschine unbedingt diese
Betriebsanleitung und beachten Sie die Sicherheitshinweise.
Die Betriebsanleitung muss jederzeit verfügbar sein.
EN Please ensure to read this operating manual befor starting the machine for
the first time and please strictly follow the safety instructions mentioned
herein. This manual must be available at any time. The operating instructions
must always be available.
FR Nous vous prions de lire attentivement le mode d’emploi avant d’utiliser la
machine, et attirons votre attention sur les consignes de sécurité. Les instructions
d‘utilisation et les consignes de sécurité doivent toujours être disponibles.
NL Leest u voor de ingebruik name van het apparaat a.u.b. deze gebruiksaanwijzing
goed door en neemt u de veiligheidsinstructies n acht. De gebruiksaanwijzing en
de veiligheids-voorschriften moeten altijd binnen handbereik zijn.
IT Per favore legga questo manuale di istruzione prima di mettere in funzione il
distruggidocumenti e osservi le regole di sicurezza. Le istruzioni d’uso devono
essere sempre disponibili.
ES Le recomendamos lea las instrucciones antes de poner en funcionamiento esta
máquina y cumpla las normas de seguridad. Las instrucciones de servicio y
seguridad deben estar siempre disponibles.
SV Läs igenom denna bruksanvisning innan ni startar maskinen. Var noga med
säkerhetsföreskrifterna. Instruktionsmanualen måste alltid finnas tillgänglig.
DE Keine Bedienung durch Kinder!
EN No operation by children!
FR Pas d‘utilisation par un enfant!
NL Geen bediening door kinderen!
IT Non lasciare utilizzare il tagliacarte a bambini!
ES No dejar que la utilicen los niños!
SV Installera maskinen utom räckhåll för barn!
DE Nicht unter das Messer fassen!
EN Do not reach beneath the blade!
FR Ne pas passer les mains sous la lame!
NL Niet met de handen onder het mes komen!
IT Non toccare la lama nella parte inferiore!
ES ¡No tocar debajo de la cuchilla!
SV Sträck inte in handen under kniven!

4
1138-1110 01-2023 9700348 20221114zm
IDEAL 1138
IDEAL 1158
IDEAL 1171

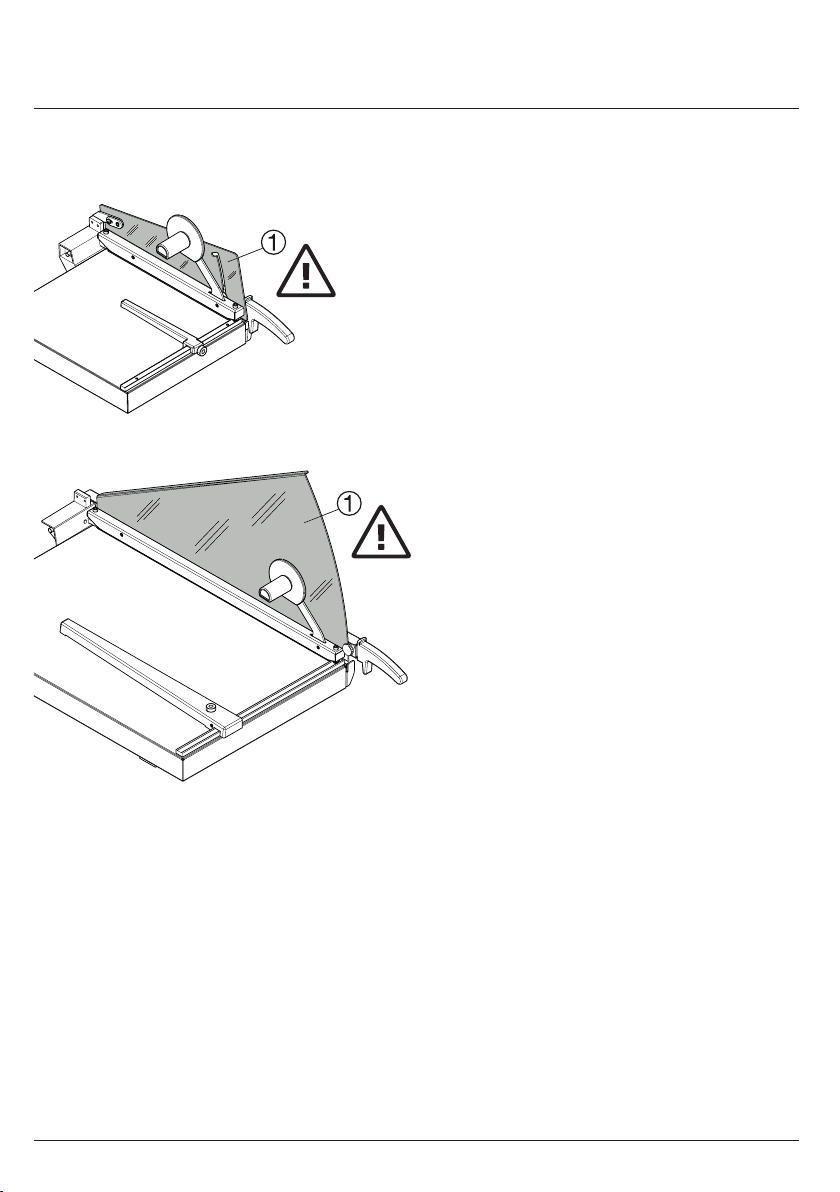

DE Bei allen Maschinentypen darf der
Messerschutz
Anicht abgenommen
werden und muß jederzeit
funktionsfähig sein.
EN For safe operation of all trimmers it is
important, that the knife guard Ais not
removed and is always in good working
condition.
FR Le dispositif de protection de la lame A
ne doit pas être démonté, et doit toujours
être prêt à fonctionner.
NL Voor de veiligheid mag de
mesbeschermer
Anooit worden
verwijderd.
IT La protezione lama Anon deve
assolutamente essere rimossa.
ES Para un uso seguro de la cizalla, es
importante que el protector cuchilla Ano
esté levantado.
SV För säker användning av alla
skärmaskiner är det viktigt att
knivskyddet
Aär korrekt monterat.
•Sicherheitshinweise •
•Safety precautions •Consignes de sécurité •
•Veiligheidsvoorschriften •Misure di Sicurezza •
•Normas de Seguridad
• Säkerhetsföreskrifter •

5
1138-1110 01-2023 9700348 20221114zm
IDEAL 1110 DE Bei allen Maschinentypen darf der
Messerschutz
Anicht abgenommen
werden und muß jederzeit
funktionsfähig sein.
Das Modell IDEAL 1110 ist mit einer
Messerverschlußvorrichtung
ausgestattet. Bei Bedarf kann der
Messerhebel
Dmit dem mitgelieferten
Schloß gesichert werden, um Mißbrauch
zu verhindern.
EN For safe operation of all trimmers it is
important, that the knife guard Ais not
removed and is always in good working
condition. The model IDEAL 1110 can be
locked with a knife lever Dto prevent
unauthorised use (lock is supplied).
FR Le dispositif de protection de la lame A
ne doit pas être démonté, et doit toujours
être prêt à fonctionner. Le modèle IDEAL
1110 est équipé d’un dispositif de
verrouillage de lame (cadenas fourni).
NL Voor de veiligheid mag de
mesbeschermer
Anooit worden
verwijderd. Het model IDEAL 1110 is
voorzien van een oog en hangslot om
ongeoorloofd gebruik te voorkomen.
IT La protezione lama Anon deve
assolutamente essere rimossa.
Il modello IDEAL 1110 è disponibili con un
lucchetto fornito di serie per il
bloccaggio della lama Dche consente di
prevenire un uso improprio della
taglierina.
ES Para un uso seguro de la cizalla, es
importante que el protector cuchilla A
no esté levantado. El modelo IDEAL 1110
puede bloquearse para prevenir un uso
desautorizado (se suministra un candado).
SV För säker användning av alla
skärmaskiner är det viktigt att
skärskyddet
Aär korrekt monterat och
inte avlägsnas. Modellen IDEAL 1110 är
försedda med knivlås D.
•Sicherheitshinweise •
•Safety precautions •Consignes de sécurité •
•Veiligheidsvoorschriften •Misure di Sicurezza •
•Normas de Seguridad
• Säkerhetsföreskrifter •

6
1138-1110 01-2023 9700348 20221114zm
IDEAL 1138 DE IDEAL 1138 und IDEAL 1158:
Diese beiden Modelle werden
funktionsbereit geliefert.
EN IDEAL 1138 and IDEAL 1158:
Both of these models are delivered
completely assembled.
FR IDEAL 1138 und IDEAL 1158:
Ces cisailles sont livrées prêtes à
fonctionner.
NL IDEAL 1138 and IDEAL 1158:
Deze bordscharen worden gebruiksklaar
geleverd.
IT IDEAL 1138 e IDEAL 1158:
Modelli forniti già pronti all’uso.
ES IDEAL 1138 y IDEAL 1158:
Ambos modelos son enviados
completamente montados.
SV IDEAL 1138 och IDEAL 1158:
Båda modellerna levereras
färdigmonterade.
• Aufstellen •
• Installation • Montage •
• Installatie • Installazione •
• Instalación • Installation •
IDEAL 1158

7
1138-1110 01-2023 9700348 20221114zm
• Aufstellen •
• Installation • Montage •
• Installatie • Installazione •
• Instalación • Installation •

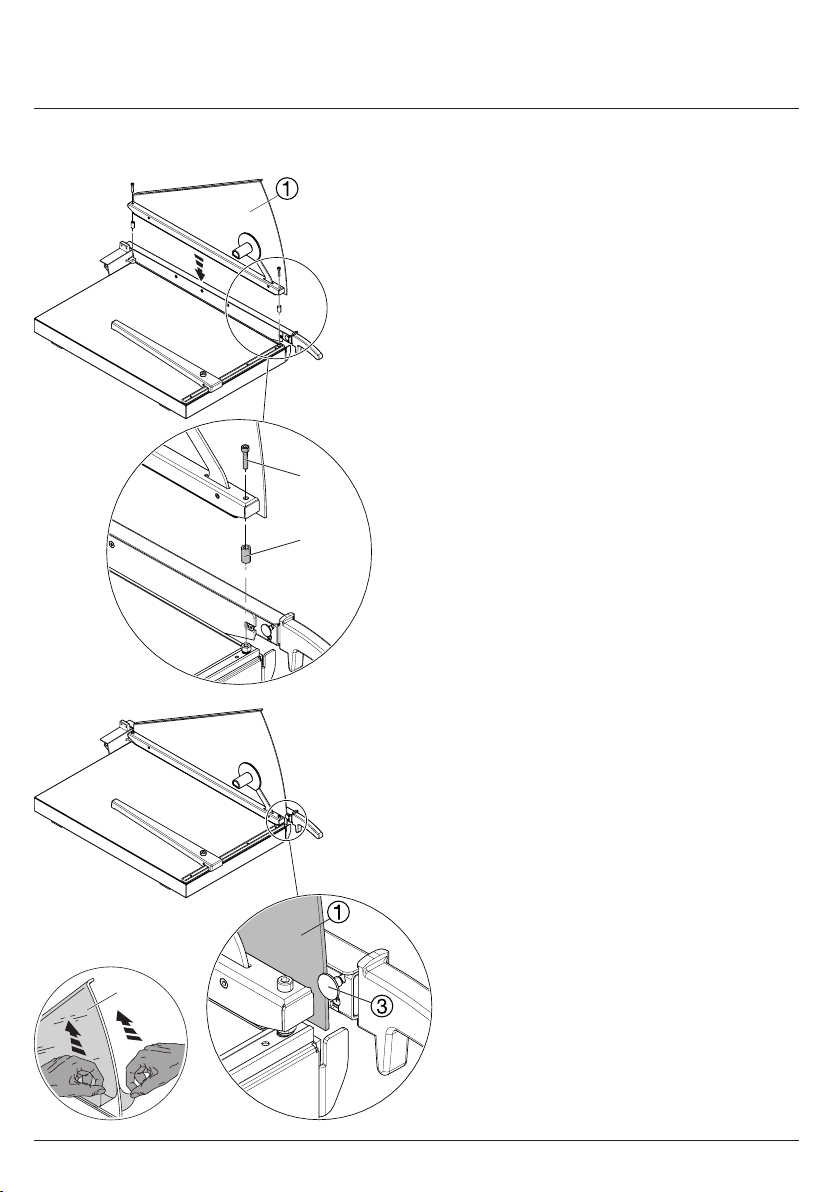

DE IDEAL 1171
Vor Inbetriebnahme muß die
Preßvorrichtung mit dem daran
befestigten Messerschutz Amontiert
werden.
Dazu die Preßvorrichtung inkl.
Messerschutz
Amit den mitgelieferten
Schrauben (A) und Distanzbuchsen (B)
mit einem Inbusschlüssel eindrehen und
festziehen (siehe Abbildung).
Der Messerschutz muß dabei hinter der
Messerschutzführung
Cfixiert sein.
Beim Modell IDEAL 1171 Schutzfolie (C) am
Messerschutz entfernen.
EN IDEAL 1171
The clamping device, with the attached
knife guard A, must be mounted on the
trimmer table before operating.
To do this, screw in and tighten the
clamping device incl. knife guard Awith
the supplied screws (A) and spacer bushes
(B) using an Allen wrench (see picture).
The knife guard must be fixed behind the
knife guide C. Remove the protective foil
(C) from the knife guard on
the IDEAL 1171 model.
FR IDEAL 1171
Avant toute utilisation, monter le
dispositif de pression avec le dispositif de
protection de la lame Asur la table de la
cisaille.
Pour ce faire, visser et serrer le dispositif
de pression, y compris le dispositif de
protection de la lame A, avec les vis (A)
et les douilles d’écartement (B) fournies à
l’aide d’une clé Allen (voir illustration).
Le dispositif de protection de la lame doit
alors être fixé derrière le guide de
protection de la lame C.
Sur le modèle IDEAL 1171, retirer le film
de protection (C) sur le dispositif de
protection de la lame.
IDEAL 1171
C
A
B

8
1138-1110 01-2023 9700348 20221114zm
NL IDEAL 1171
Voor ingebruikname dient de
papieraandruk met de mesbeschermer A
gemonteerd te worden.
Daartoe de persinrichting
incl. mesbescherming Amet de
meegeleverde schroeven (A) en
afstandsbussen (B) met een inbussleutel
erin en vastdraaien (zie afbeelding).
De mesbescherming moet daarbij achter de
geleiding daarvan Czijn gefixeerd.
Bij het model IDEAL 1171 beschermfolie (C)
aan de mesbescherming verwijderen.
IT IDEAL 1171
Prima di procedere all’utilizzo è
necessario montare la protezione lama A
con pressino.
A tal fine, utilizzando una chiave a brugola
avvitare e serrare il pressino,
incl. protezione lama Autilizzando
le viti (A) e le boccole distanziatrici (B)
fornite in dotazione (vedere figura).
La protezione per la lama deve essere
fissata dietro la relativa guida C.
Nel modello IDEAL 1171, rimuovere la
pellicola protettiva (C) dalla protezione della
lama.
ES IDEAL 1171
Antes de utilizar el pisón junto con la
protección de cuchilla adjunta A,debe ser
montado en la mesa de la cizalla.
Para ello, enroscar y apretar el pisón
incluida la protección de cuchilla Acon los
tornillos (A) y los casquillos distanciadores
(B) suministrados usando una llave Allen
(ver dibujo).
La protección de cuchilla debe estar fijada
detrás de la guía C.
En el modelo IDEAL 1171, quitar la lámina
de protección (C) de la protección
de cuchilla.
• Aufstellen •
• Installation • Montage •
• Installatie • Installazione •
• Instalación • Installation •
IDEAL 1171
A
B
C

9
1138-1110 01-2023 9700348 20221114zm
SV IDEAL 1171
Fixeringsanordningen med tillhörande
knivskydd
A, måste monteras före
användning.
Dra härtill in tryckanordningen
inkl. knivskydd Amed levererade
skruvar (A) och distansbussningar (B) med
en insexnyckel och dra åt (se bild).
Knivskyddet måste vara fixerat bakom
knivskyddsförningen
C.
Ta hos modell IDEAL 1171 bort
skyddsfolien (C) vid knivskyddet.
• Aufstellen •
• Installation • Montage •
• Installatie • Installazione •
• Instalación • Installation •
IDEAL 1171
A
B
C

10
1138-1110 01-2023 9700348 20221114zm
IDEAL 1110 DE IDEAL 1110:
Vor Inbetriebnahme müssen der
Handgri (A) sowie die Preßvorrichtung
mit dem daran befestigten Messerschutz
Amontiert werden. Dazu die
Befestigungsschraube für den Handgri
mit einem Kreuzschlitzschraubendreher
entfernen. Handgri (A) aufschieben
und Befestigungsschraube wieder fest
eindrehen.
Die beiden Sechskantmuttern (B) mit
einem Schraubenschlüssel (SW17)
entfernen, dann den Messerhebel D
etwas anheben und die Preßvorrichtung
mit Messerschutz Aaufsetzen (der
Messerschutz muß dabei hinter der
Messerschutzführung
Cfixiert sein).
Dann die beiden Sechskantmuttern (B) mit
einem Schraubenschlüssel (SW17)
eindrehen und festziehen
(siehe Abbildung).

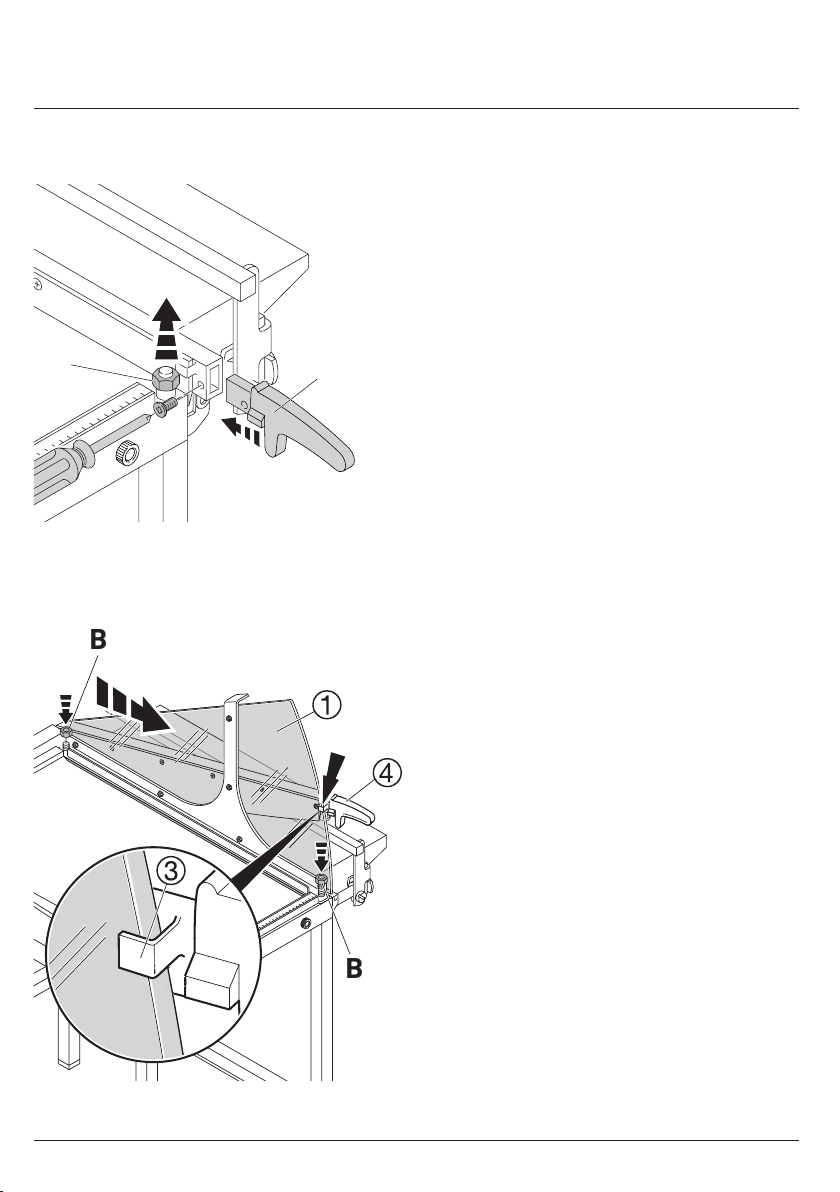

EN IDEAL 1110:
The knife handle (A) and clamp with the
attached knife guard Amust be mounted
before operating.
To do this remove the screw for the knife
handle with a philips-head screwdriver,
slide the knife handle (A) into position and
secure again with the screw.
Remove both hexagon nuts (B) with a
wrench (17 mm), lift the knife carrier D
slightly and put the clamping device with
knife guard Ain place. Knife guard must
be fixed behind the knife guide C. Secure
the clamping device and knife Awith the
2 nuts supplied (B). Tighten the nuts with a
wrench (17 mm) (see picture).
FR IDEAL 1110:
Avant toute utilisation, monter la poignée
(A) et le dispositif de pression avec le
dispositif de protection de la lame A.
Retirer la vis de fixation de la poignée avec
un tournevis cruciforme, monter et fixer la
poignée (A). Veuillez retirer I’écrou avec
une clé plate (B) (ø 17 mm). Lever
légèrement le levier de coupe Det monter
le dispositif de pression avec la protection
de la lame A(la protection de la lame
doit se trouver derrière le guide Cet être
fixée à celui-ci). Visser et serrer ensuite les
écrous joints avec une clé plate (B)
(ø 17 mm) (voir croquis).
• Aufstellen •
• Installation • Montage •
• Installatie • Installazione •
• Instalación • Installation •
A
B
B
B

11
1138-1110 01-2023 9700348 20221114zm
NL IDEAL 1110:
Voor ingebruikname dient de handgreep (A)
en de papieraandruk met de
mesbeschermer
Agemonteerd te worden.
Verwijder de schroef van de handgreep met
een kruiskopschroevendraier, schuif de
handgreep (A) op haar plaats en zet haar
vast. Verwijder a.u.b. de zeshoekige moer (B)
(sleutel 17 mm).
Til de meshouder Deen beetje op en zet de
papieraandruk met mesbeschermer Aop
de juiste plaats (de mesbeschermer dient
achter de geleiding Cte vallen parallel met
het mes). Vervolgens de papieraandruk met
mesbeschermer met de 2 meegeleverde
zeskantige moeren vastzetten (B)
(sleutel 17 mm) (zie afbeelding).
IT IDEAL 1110:
Prima di procedere all’utilizzo è necessario
montare I’impugnatura (A) e il pressino con
protezione lama A.
Svitare la vite a croce che fissa I’impugnatura
(A). Svitare la vite a croce che fissa
I’impugnatura (B), con la chiave, infilare
I’impugnatura e stringere la vite.
Sollevare quindi leggermente la lama D
e posizionare il pressino con protezione lama
A(la protezione lama deve trovarsi fissa
dietro la guida Cdella lama).
Infine fissare il pressino avvitando le due viti
fornite con la chiave (B) (ø17 mm)
(vedere ilustrazione).
ES IDEAL 1110:
Antes de utilizar la máquina, el brazo de la
cuchilla (A) debe ser montado, al igual que el
dispositivo del pisón junto con el protector de
cuchilla suministrado A.
Sacar el tornillo para el brazo de la
cuchilla con un destornillador de cabeza
philips y deslizar el brazo Dhasta su
correcta posición. Fijar bien el brazo con el
tornillo. con una Ilave inglesa (B) (17mm).
Levantar un poco el portacuchillas Dcolocar
el dispositivo del pisón con el protector A
en su lugar (el protector de la cuchilla debe
estar en la guia Cparalela a la cuchilla).
Luego asugure el dispositivo del pisón junto
con el protector de cuchilla con los 2 tornillos
suministrados. Apriete los tornillos con una
Ilave inglesa (B) (17mm) (ver dibujo).
• Aufstellen •
• Installation • Montage •
• Installatie • Installazione •
• Instalación • Installation •
IDEAL 1110
A
B
B
B

12
1138-1110 01-2023 9700348 20221114zm
SV IDEAL 1110:
Knivhandtaget (A) och knivskyddet A
måste monteras före användning. Tag bort
handtaget med en stjärnskruvmejsel. Skjut
in handtaget (A) och skruva fast skruvarna
igen.
Tag bort båda muttrarna (B) med en
skiftnyckel, lätta på knivbalken Doch sätt
fast knivskyddet A. Knivskyddet måste
fixeras bakom knivguiden C(se bild).
Skruva fast muttrarna (B) och dra åt.
(se bild)
• Aufstellen •
• Installation • Montage •
• Installatie • Installazione •
• Instalación • Installation •
IDEAL 1110
A
B
B
B

13
1138-1110 01-2023 9700348 20221114zm
IDEAL 1138
IDEAL 1158

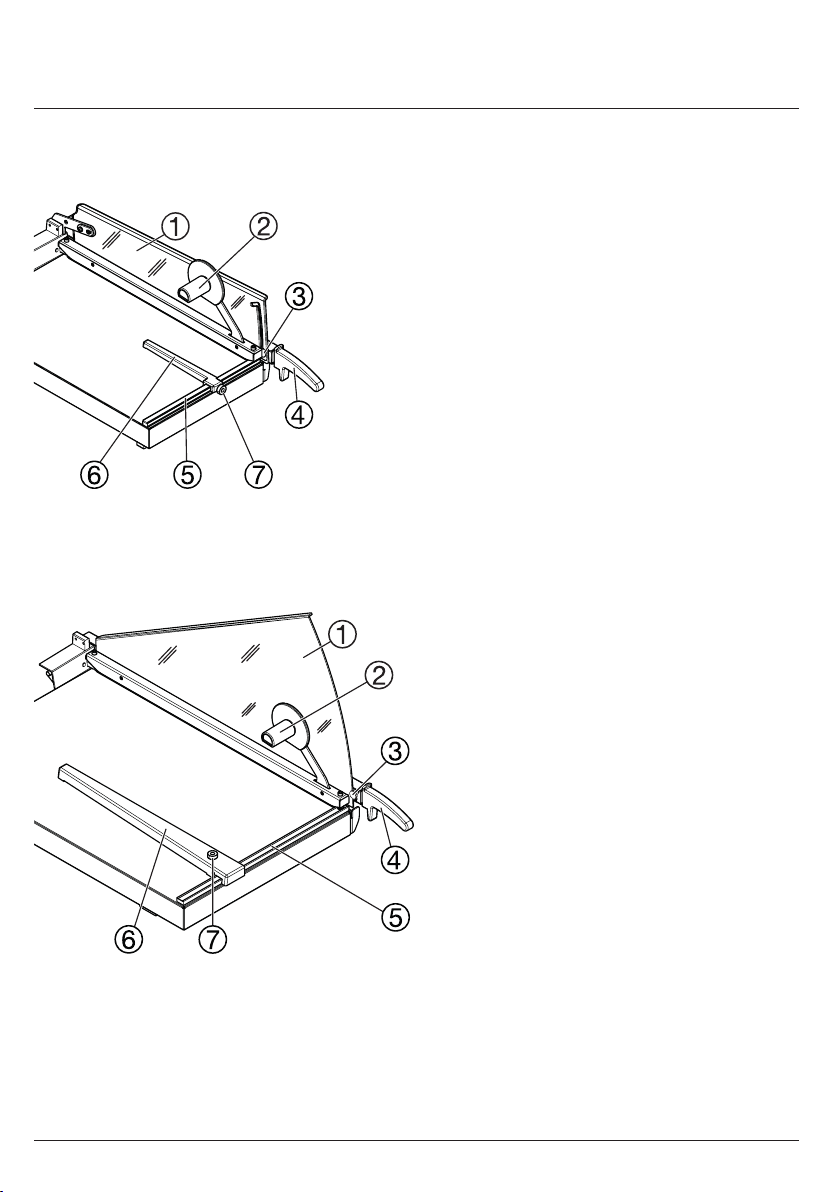

DE Bedienelemente
A- Messerschutz
B- Papierpressung
C- Messerschutzführung
D- Messerhebel
E- Seitenanschlag mit Maßskala
F- Rückanschlag
G- Feststellschraube für Rückanschlag
EN Operating elements
A- Knife guard
B- Paper clamp
C- Knife guide
D- Knife carrier
E- Side lay with measuring scale
F- Backgauge
G- Locking screw for backgauge
FR Eléments et commandes
A- Dispositif de protection de la lame
B- Dispositif de pression
C- Guide du dispositif de protection de la lame
D- Levier de coupe
E- Butée latérale graduée
F- Butée arrière
G- Vis de blocage
NL Bedieningselementen
A- Mesbeschermer
B- Papieraandruk
C- Geleiding mesbeschermer
D- Meshouder
E- Aanleglineaal met maatindeling
F- Achteraanleg
G- Fixeerschroef
IT Denominazione delle parti
A- Protezione lama
B- Pressino
C- Guida lama
D- Lama
E- Guida laterale con scala graduata
F- Squadra di battuta posteriore
G- Vite di fissaggio
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •
IDEAL 1171

14
1138-1110 01-2023 9700348 20221114zm
ES Elementos operativos de la máquina:
A- Protector cuchilla
B- Pisón para el papel
C- Guía
D- Portacuchilla
E- Escala de medición lateral
F- Escuadra trasera
G- Tornillo de ajuste
SV Detaljer
A- Knivskydd
B- Pressskena
C- Knivguide
D- Knivbalk
E- Anhåll med linjal
F- Justerbart sidostöd
G- Skruv för justering av sidostöd
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •
IDEAL 1138
IDEAL 1158
IDEAL 1171

15
1138-1110 01-2023 9700348 20221114zm
IDEAL 1110
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •

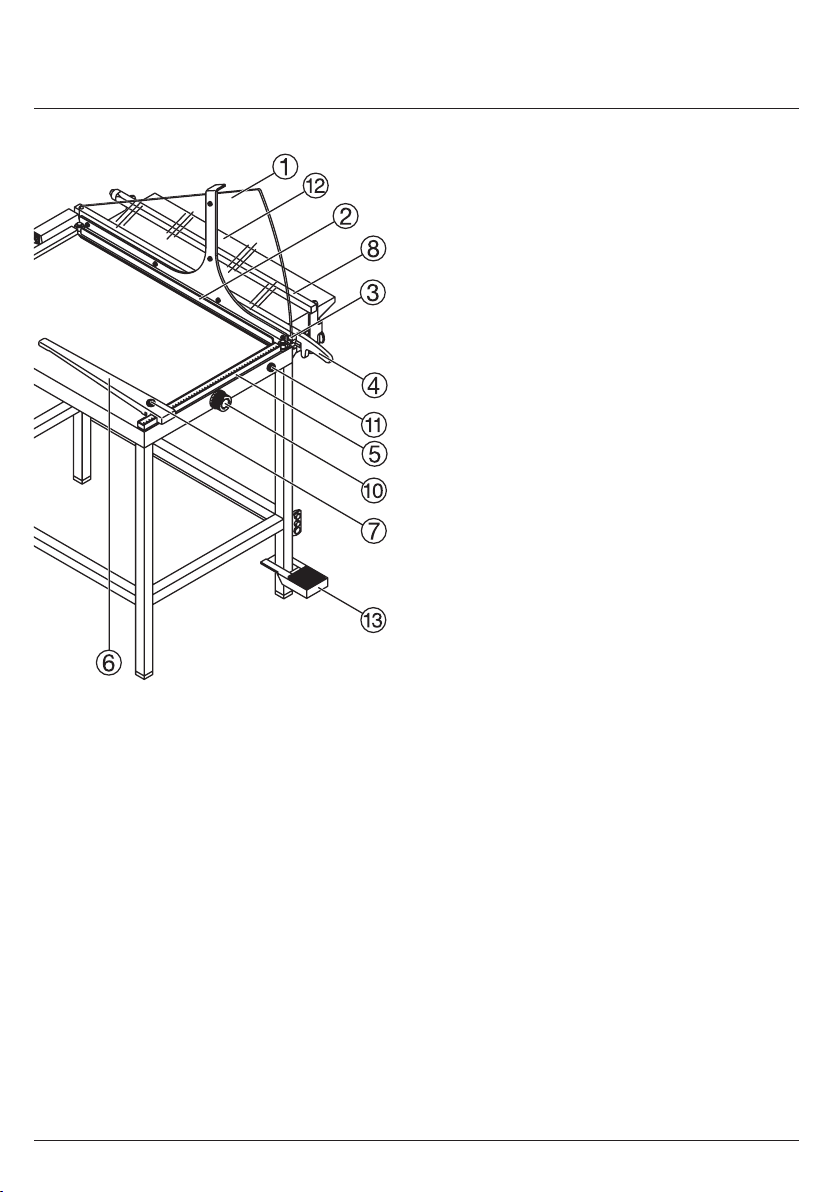

DE Bedienelemente
A- Messerschutz
B- Papierpressung
C- Messerschutzführung
D- Messerhebel
E- Seitenanschlag mit Maßskala
F- Rückanschlag
G- Feststellschraube für Rückanschlag
H- Vorderanschlag
I- Ausklappbare Papierstützen
J- Skalendrehknopf für Vorderanschlag
K- Feststellschraube für Vorderanschlag
L- Abklappbarer Seitentisch
M- Fußpressung
EN Operating elements
A- Knife guard
B- Paper clamp
C- Knife guide
D- Knife carrier
E- Side lay with measuring scale
F- Backgauge
G- Locking screw for backgauge
H- Frontgauge
I- Extendable paper supports
J- Calibrated knob for frontgauge
K- Locking knob for frontgauge
L- Collapsible extension table
M- Foot clamp
FR Eléments et commandes
A- Dispositif de protection de la lame
B- Dispositif de pression
C- Guide du dispositif de protection de
la lame
D- Levier de coupe
E- Butée latérale graduée
F- Butée arrière
G- Vis de blocage
H- Butée avant
I- Languettes support papier
J- Bouton moleté gradué de réglage
de la butée avant
K- Vis de blocage de la butée avant
L- Table avant rabattable
M- Presse au pied

16
1138-1110 01-2023 9700348 20221114zm
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •
SV Detaljer
A- Knivskydd
B- Pressskena
C- Knivguide
D- Knivbalk
E- Anhåll med linjal
F- Justerbart sidostöd
G- Skruv för justering av sidostöd
H-Sidostöd
I- Utdragbart pappersstöd
J-Justeringsratt för sidostöd
K- Låsratt för sidostöd
L-Sidobord
M-Fotpedal
NL Bedieningselementen
A- Mesbeschermer
B- Papieraandruk
C- Geleiding mesbeschermer
D- Meshouder
E- Aanleglineaal met maatindeling
F- Achteraanleg
G- Fixeerschroef
H- Vooraanleg
I- Papiersteuntjes (uitklapbaar)
J- Meettrommel met schaalverdeling
K- Fixatie voor vooraanleg
L- Wegklapbare zijtafel
M-Fußpressung
IT Denominazione delle parti
A- Protezione lama
B- Pressino
C- Guida lama
D- Lama
E- Guida laterale con scala graduata
F- Squadra di battuta posteriore
G- Vite di fissaggio
H-Squadra di battuta anteriore
I-Supporto carta ripiegabile
J-Manopola graduata squadra di
battuta anteriore
K-Vite di arresto squadra di battuta
anteriore
L-Tavolino laterale ripiegabile
M-Pressino a pedale
ES Elementos operativos de la máquina:
A- Protector cuchilla
B- Pisón para el papel
C- Guía
D- Portacuchilla
E- Escala de medición lateral
F- Escuadra trasera
G- Tornillo de ajuste
H-Escuadra frontal
I-Soporte extensible del papel
J-Tornillo calibrado para la escuadra frontal
K-Tornillo de ajuste para la escuadra frontal
L-Mesa extensible
M-Pisón de pié
IDEAL 1110

17
1138-1110 01-2023 9700348 20221114zm
IDEAL 1110
IDEAL 1138
IDEAL 1158
IDEAL 1171

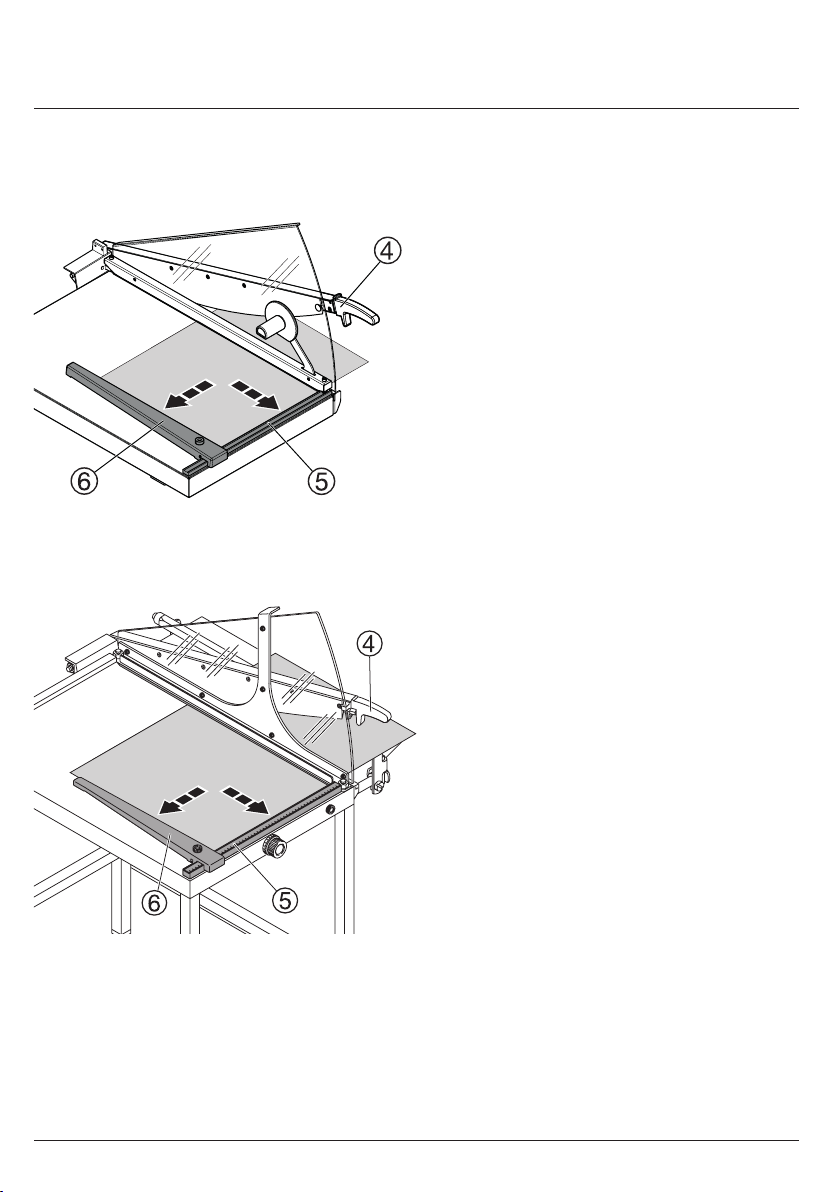

DE Messerhebel Danheben und Papier von
links einlegen. Rückanschlag Fund
Seitenanschlag
Eermöglichen eine
präzise Papieranlage.
EN Lift the knife carrier Dand insert the paper
from the left. Backgauge Fand side lay E
allow paper to be precisely positioned.
FR Lever le levier de coupe Det positionner
le papier par la gauche. Les butées arrière
Fet latérale Epermettent un placement
précis du papier.
NL Meshouder Doptillen en papier vanaf links
plaatsen.
Achteraanleg
Fen aanleglineaal Emaken
een nauwkeurige positionering mogelijk.
IT Sollevare límpugniatura De metere la pila
di carta dal lato sinistro. Posizionare
la carta come desiderato servendosi della
squadra di battuta posteriore Fe della
guida laterale E.
ES Levante el porta-cuchilla Dy coloque el
papel desde la izquierda. La escuadra
trasera
Fy lateral Epermite colocar el
papel de forma precisa.
SV Lyft kniven Doch placera materialet som
skall skäras. Anhållet Eoch sidostödet F
ger ett exakt skärresultat.
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •
A6
A5
A4
A3
8"x5"
10"x8"
13"x8"

18
1138-1110 01-2023 9700348 20221114zm
IDEAL 1110
IDEAL 1138
IDEAL 1158
IDEAL 1171
DE Dann das Papier mit der Papierpressung
Bbeziehungsweise mit der Fußpressung
M(IDEAL 1110) pressen und Schnitt
ausführen.
EN Then clamp the paper with the manual
clamp Bor with the foot pedal M(only
model IDEAL 1110) and perform the cut.
FR Pressez le papier en appuyant (sans
forcer) et en maintenant appuyée la
poignée
Bou la pédale M(pour le
modèle IDEAL 1110) du dispositif de
pression. Couper en abaissant le levier de
coupe à fond.
NL Vervolgens het papier met papieraandruk
Baandrukken met de hand of de voet M
(IDEAL 1110) en snijden.
IT Fermare i fogli con il pressino manuale
Bo a pedale Mnel IDEAL 1110 e quindi
procedere al taglio.
ES Luego pisar/sujetar el papel con el pisón
manual Bo con el pisón de pié M(en la
IDEAL 1110) y realizar el corte.
SV Fixera pappersbunten med presskenan B
eller fotpedalen M(endast modell
IDEAL 1110) och genomför skärningen.
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •
1.
2.
A6
A5
A4
A3
8"x5"
10"x8"
13"x8"
1.
2.

19
1138-1110 01-2023 9700348 20221114zm
DE Das Papier kann auch am Vorderanschlag
mit Schmalschnitt-Einrichtung H
angelegt werden. Das gewünschte Maß läßt
sich am Skalendrehknopf Jeinstellen und
kann bei Wiederholungsschnitten mit der
Feststellschraube Kfixiert werden. Auch
Schmalschnitte (kleiner 10 mm) sind
möglich, da der Vorderanschlag bei
Schnittausführung automatisch wegklappt.
Beim Schneiden von schmalen
Papierstreifen muß das Messer ganz nach
oben geführt werden D, damit beim
nächsten Schnitt das eingestellte Maß
korrekt geschnitten wird.
Der Seitentisch Lerleichtert eine
präzise Papieranlage am Vorderanschlag.
Dazu den Seitentisch hochklappen, der
automatisch einrastet. Wenn dieser nicht
mehr benötigt wird, kann er an der
Längsseite etwas herausgezogen und
abgeklappt werden.
EN The cutting measurement can also be
determined using the frontgauge with
narrow strip cutting device H. The desired
measurement can be set exactly with the
calibrated knob Jand can be locked into
position with the locking knob Kfor repeat
cuts. Narrow cuts (smaller than 10 mm) are
possible as the frontgauge will
automatically move to the side while
cutting.
The knife must be in the top position D
when cutting narrow strips of paper to
ensure that the next
measurement is reached exactly.
The extension table Lfacilitates precise
paper positioning at the frontgauge.
To do this, fold up the extension table, which
automatically locks into place. When it is no
longer needed, it can be pulled out slightly
on the long side and folded down.
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •
IDEAL 1110

20
1138-1110 01-2023 9700348 20221114zm
FR Le papier peut être également positionné
contre le dispositif de coupe de bandes
étroites Hsitué sur la butée avant. La
cote désirée se règle à I’aide du bouton
moleté gradué J, et peut être verrouillée
pour des coupes répétitives à I’aide de
la vis de blocage K. Lors de la coupe de
bandes étroites (inférieures à 10 mm de
largeur) la butée avant s’eacera
automatiquement.
Avant la coupe de bandes étroites, il faut
complètement remonter le levier de
coupe
Dafin d’avoir une cote
exacte lors de la prochaine coupe.
La table latérale Lfacilite un placement
précis du papier sur la butée avant.
Pour ce faire, relever la table latérale qui
s’enclenche automatiquement. Lorsque
celle-ci n’est plus nécessaire, elle peut être
légèrement retirée sur le côté longitudinal
puis rabattue.
NL Het papier kan ook aan de vooraanleg H
gelegd worden. Gewenste maat instellen
met de meettrommel Jen kan bij snedes
met dezelfde afmetingen vastgezet
worden d.m.v. een schroef (K).
Ook smalle stroken van minder dan
10 mm zijn mogelijk omdat de vooraanleg
bij het snijden automatisch wegklapt.
Het mes moet in de hoogste positie zijn
D, voor het snijden van dunne stroken,
om er zeker van te zijn dat de maten juist
zijn.
De zijtafel Lmaakt het gemakkelijker om
het papier precies tegen de voorste
aanslag aan te leggen. Daartoe de zijtafel
omhoog klappen, die automatisch
ingrijpt. Wanneer deze niet meer nodig is,
dan kan hij aan de langszijde uitgetrokken
en omlaag geklapt worden.
• Bedienung •
• Operation • Utilisation •
• Bediening • Istruzioni per l´uso •
• Funcionamiento • Handhavande •
IDEAL 1110
