Kuppersberg LORA 90/60 Installation and maintenance instructions

TECHNICAL PASSPORT
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
EXTRACTOR HOOD
КУХОННАЯ ВЫТЯЖКА
LORA 90/60,
KAMINOX 90/60,
OPERA 90/60,
ONDA 90/60,
DDL 660/990
INLINEA 52/70

2
TECHNICAL PASSPORT ENGLISH
Extractor hood
SECTION 1
SAFETY PRECAUTIONS.................................................................................................. 3
SECTION 2.
TERMS AND RULES OF USE ........................................................................................ 4
SECTION 3
SPECIFICATIONS................................................................................................................ 5
SECTION 4
CONTROL TYPE................................................................................................................... 5
SECTION 5
MOUNTING AND DIMENSIONS ................................................................................. 6
SECTION 6
CLEANING AND MAINTENANCE ............................................................................... 9
SECTION 7
TROUBLESHOOTING........................................................................................................ 10
SECTION 8
HELPFUL INFORMATION .............................................................................................. 11
CONTENTS

3
ENGLISH TECHNICAL PASSPORT
Extractor hood
DEAR CUSTOMER,
Thank you for purchasing
our equipment! We are sure that
appliances of the KUPPERSBERG
brand, which are modern, functional
and made of high quality materials
and components, will be a reliable
assistant in your kitchen.
Please read this manual carefully
before starting any installation work.
It will help you avoid premature
failure, as well as extend the life
of your appliance to the maximum
possible.
Please note that the installation
of this appliance must be carried
out by a qualifi ed technician and in
accordance with these instructions.
The manufacturer is not liable for any
consequences of failure to observe
this condition.
Caution!
The manufacturer is not responsible
for any possible errors or misprints
in this manual. The manufacturer
reserves the right to make any changes,
without prior notice, to design, outside
appearance and scope of supply of
appliance, which will be considered as
necessary and useful according to the
SECTION 1.
SAFETY PRECAUTIONS
1. Assembling and electrical
connection of the appliance must be
carried out by skilled technicians of
authorized service center.
2. The appliance is to be connected
only to an earthed power supply
system.
3. Do not cook  ammable foods
below the kitchen air cleaner.
4. Use aluminum fi lter that comes
with the appliance. The use of other
materials is prohibited!
5. Do not connect the appliance
to the power supply system, until
the assembly and installation of the
appliance is completed.
6. Do not use the appliance without
the aluminum fi lter in place.
7. Do not touch the lamps.
8. Do not remove the aluminum
fi lter while the appliance is in
operation.
9. Do not disconnect the appliance
from the power supply system directly.
If necessary, turn the appliance off
using the control panel and, only after
that, unplug it from the power supply
manufacturer’s point of view. Possible
modifi cations will not affect the basic
properties, including those that relate
to safe operation of the appliance.

4
TECHNICAL PASSPORT ENGLISH
Extractor hood
system. When switching on: fi rst
connect the appliance to the power
supply system, then switch it on using
the control panel, but not vice versa!
10. In case of any malfunctions,
contact your nearest authorized
service center.
11. If the kitchen hood is supposed
to operate in air discharge mode, then
during installation it is important to
provide a duct of the corresponding
diameter. To prevent loss of
performance caused by aerodynamic
resistance of the duct, the air duct
must not be too long, or curved. Never
restrict the duct size, or make sharp
bends. In addition, it is preferable to
use smooth PVC duct (round or  at),
rather than the  exible corrugated
one because bends of a corrugated
duct increase the noise level of the
hood.
12.The manufacturer does not bear
any responsibility for any possible
damage, in case of non-compliance
with above precautions.
SECTION 2.
TERMS AND RULES
OF USE
1. The appliance is designed
to operate on 220-240 V AC. Make
sure that the technical parameters
of your home power supply system
correspond to the data for the power
supply. If parameter values are above
or below the specifi ed range, the use
of the appliance is prohibited.
2. Do not connect the kitchen air
cleaner to the ventilation channels
that are used to remove smoke and
fumes from the equipment operating
on any other energy sources except
electric one.
3. The appliance requires regular
cleaning and maintenance work.
4. When installing the appliance,
observe the required distance
between it and the cooking surface of
your stove:
- for an electric stove: at least 65
cm
- for a gas or gas-electric stove: at
least 70 cm
5. Do not allow children to play
with packaging materials, it can be
dangerous!
6. The appliance is allowed to be
turned on only once the pots and/or
pans are placed on the stove.
7. For best air cleaning in your
kitchen, do not turn off the appliance
immediately after the cooking process
is completed: let the appliance run for
a further 15 minutes. For this purpose
you can also use the timer function
(the button «Auto Switch Off Timer»
on the control panel).
8. Ensure adequate ventilation in
the kitchen, if a gas stove is operated
simultaneously with the appliance.

5
ENGLISH TECHNICAL PASSPORT
Extractor hood
1- Decorative two-piece cover
2- Control panel
3- Air cleaner housing
4- Lamp
5- Aluminum fi lter
6- Aluminum fi lter latch
Wall hood
Width.................................... 500-600-900 mm
Control type ....................... Touch
Electronic
(buttons)
Mechanical
(buttons)
Suction power................... 800 m3
Lamps................................... Halogen 2х20 W
(or 2х40 W)
Diameter of the air
discharge pipe .................. 120-150 mm
Voltage................................. 220-240 V / 50 Hz
Modes of operation......... Air discharge /
Recirculation
Noise level ......................... 32- / 42-58 dB
SECTION 3.
SPECIFICATIONS
Lora 90/60,
Kaminox 90/60,
Opera 90/60,
Onda 90/60
DDL 660/990
INLINEA 52/70
SECTION 4.
CONTROL TYPE
Touch control
А – On/Off switch
В – Power decrease
С – Display
D – Power increase
E – Auto Switch Off Timer
F – Lighting
А – Hood motor On/Off
В – Motor rotation speed decrease
(suction power reducing)
С – Display shows motor rotation speed
D – Motor rotation speed increase
(suction power increasing)
E – When you press on the Timer, the
motor will automatically be shut down after
15 minutes. To activate the function, press
and hold the Timer for 3 seconds (rotation
speed level starts to  ash on the display). To
cancel, press once on the Timer.
F – Lighting On/Off
Electronic control (buttons)
А – On/Off switch
В – «-» (minus) button
С – «+» (plus) button
D – Timer button
E – Lighting button

6
TECHNICAL PASSPORT ENGLISH
Extractor hood
А – Hood motor On/Off
В – Motor rotation speed decrease
(suction power reducing)
С – Motor rotation speed increase
(suction power increasing)
D – When you press on the Timer,
the motor will automatically be shut
down after 15 minutes. To activate the
function, press and hold the Timer for
3 seconds (rotation speed level starts
to  ash on the display). To cancel, press
once on the Timer.
E – Lighting On/Off

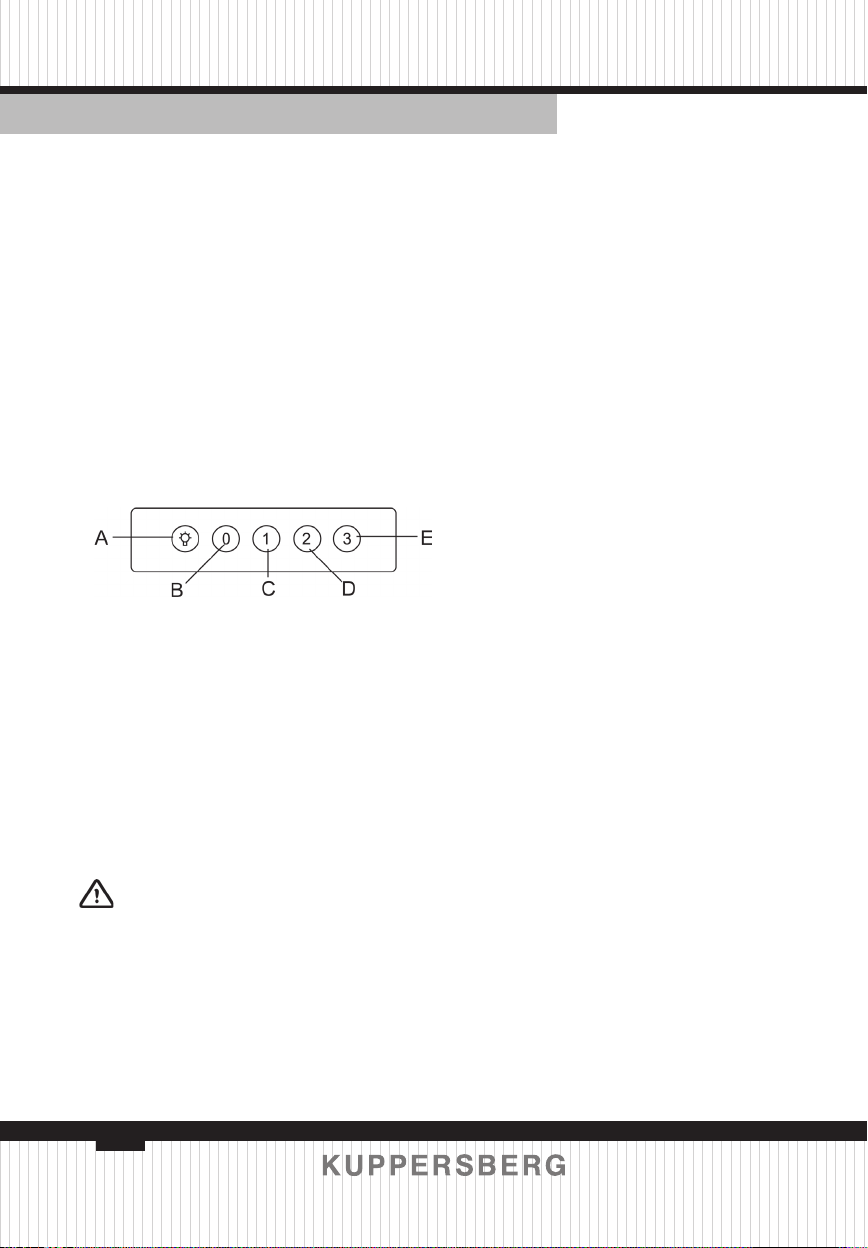

Mechanical control (buttons)
А – «Lighting» button
В – «0» button
С – «1» button
D – «2» button
E – «3» button
«Lighting» button – Lighting On/Off
«0» button - hood motor On/Off
«1» button - motor rotation speed 1
(initial level)
«2» button - motor rotation speed 2
«3» button - motor rotation speed 3
1.To install the air cleaner above the
stove, draw a vertical line on the wall
from the center of the stove vertically
to the ceiling. To comply with safety
regulations, the distance between the
cooking surface and the air cleaner
should be 700 mm. Accordingly, make
a mark with a pencil on the vertical
line at a height of 700+426=1126 mm
from the surface of the stove. Draw a
horizontal line through this point on
the wall. Measure 100 mm on this line
to the right and left from the point
of intersection of the vertical and
horizontal lines and make marks with
a pencil. Using a 6-mm drill bit, drill
holes in these marks. Insert dowels in
the holes just drilled and fi x the hooks.
2. Installation of decorative cover
Draw a horizontal line on a wall, at
a distance of 75 mm from the ceiling.
Measure 50 mm on this line to the right
and left from the point of intersection
with the vertical line and make marks
with a pencil. On these marks, drill the
holes, insert the 8-mm dowels in them
and tighten 2.5-mm screws which must
protrude 2 mm from the wall.

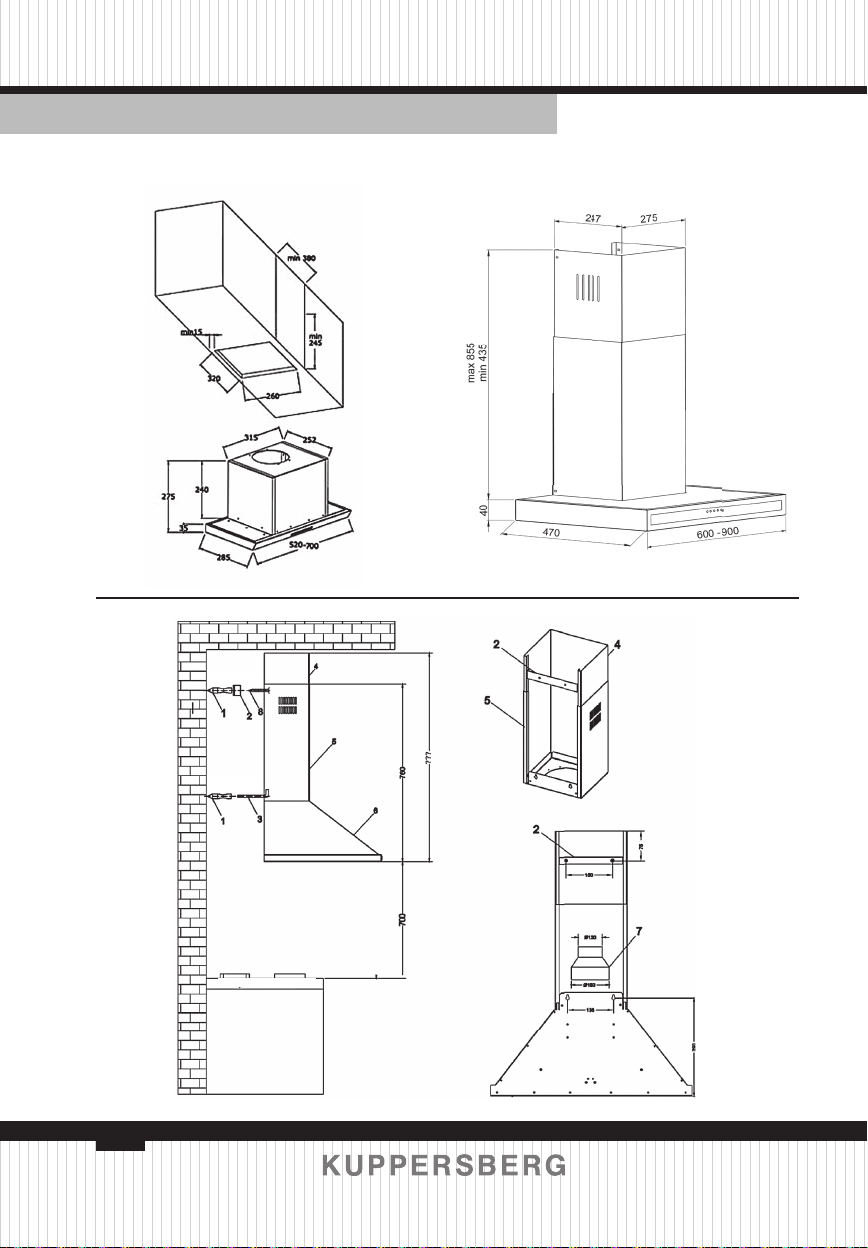

Step 1: Installation of hooks
Step 2: Installation of mounting
bracket
Step 3: Installation of housing
Step 4: Installation of external part
of decorative cover
Step 5: Installation of internal part
of decorative cover
1- Ø8 dowel
2- Mounting bracket
3- Hook
4- Internal part of decorative cover
5- External part of decorative cover
6- Air cleaner housing
7- Bushing adapter
8- Ø 2.5 screw
SECTION 5.
Mounting and dimensions
Please unpack and inspect the
appliance! Before starting installation,
make sure that the hood has no obvious
transport damages. If such defects are
detected, do not install or connect the
appliance to the mains.

7
ENGLISH TECHNICAL PASSPORT
Extractor hood

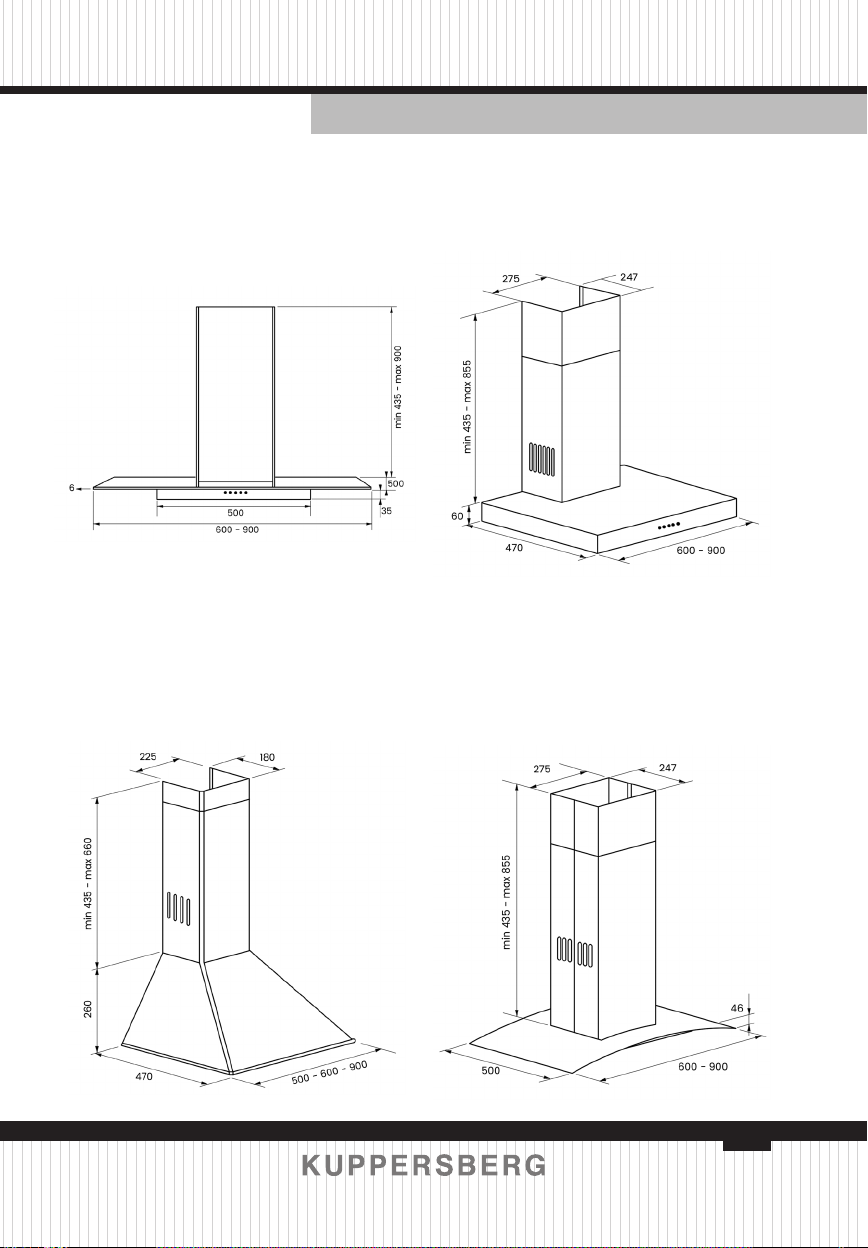

KAMINOX 90 / 60
LORA 90 / 60 OPERA 90 / 60
ONDA 90 / 60 / 50

8
TECHNICAL PASSPORT ENGLISH
Extractor hood
Step 2
Step 1
Kitchen stove
DDL 660 / 990INLINEA 52 / 70

9
ENGLISH TECHNICAL PASSPORT
Extractor hood
SECTION 6.
Cleaning and maintenance
Caution! Before you start cleaning
the appliance, disconnect it from the
power supply.

Aluminum fi lter is designed to trap
grease particles out of the  ow of air
running through it. For this reason,
the fi lter needs regular cleaning. The
cleaning interval depends on the
frequency of use of the air cleaner.
Generally, it is recommended to clean it
once a month.
To do this, remove the fi lters, wash
them in water with a neutral liquid
detergent, dry them, then set them back
in the air cleaner. Over time, fi lters may
change color due to a regular washing.
This is a natural process, which does not
indicate a defect, so fi lter replacement
is not required.
The aluminum fi lters can be washed
in the dishwasher.
How to remove aluminum

1. Press on the latch of the fi lter lock.
2. Pulling down a bit, remove the
fi lter.
In order to put the fi lters in place
after cleaning, follow the above
instructions in reverse order.

recirculated air mode)
Carbon fi lter is designed to trap
odors and fumes while cooking.It is used
in cases where there is no possibility
to connect the air cleaner to a special
ventilation duct for discharging air
outward. When operating the appliance
with a carbon fi lter, contaminated air is
sucked into the appliance and passes
through a carbon fi lter, and then clean
air is supplied to the kitchen.
The carbon fi lter should be replaced
at regular intervals. The interval of fi lter
replacement depends on the frequency
of use of the air cleaner, style of cooking
and frequency of the aluminum fi lter
cleaning. Generally, it is recommended
to replace the carbon fi lter once every
4 months.

1. Remove aluminum fi lters.
2. Turn the carbon fi lter to the left
and pull it.
3. Replace the old carbon fi lter with
the new one.
4. Put the fi lter back into place.
If necessary, clean the outside of the
air cleaner with a soft, damp cloth. Do
not use any abrasive cleaning agents.
For painted stainless steel surfaces: to
avoid scratching it is recommended to
wipe them with a soft, damp cloth in the
painting direction. Do not remove the
lamp cover during the surface cleaning
process.
Caution!
Do not use the steam generators for
cleaning.
Caution!
Not following the above rules for
cleaning the appliance and replacing


10
TECHNICAL PASSPORT ENGLISH
Extractor hood
Replacing lamps
Before replacing lamps, disconnect the appliance from the power supply. Then,
with a screwdriver, pry and remove the lamp cover, while supporting it from below.
Remove the burned-out lamp and replace it with a new one. Put the lamp cover into
place, press it slightly and fi x it. Caution: do not touch the halogen lamp with your
fi ngers, it signifi cantly reduces its lifetime. Use a soft, dry cloth.
Caution!

supply and proceed with disassembly. It is recommended that you transport it in the
original packaging. If this packaging is not available, package the appliance using
materials that prevent possible damage resulting from transportation.
SECTION 7.
Troubleshooting
Very often a malfunction of the appliance occur for minor reasons. So, before you
call for service center, please check whether you can troubleshoot yourself. For this
purpose please check the following possible causes of malfunctions.
Malfunction Possible cause Troubleshooting action
The appliance does not
operate
Faulty fuse
Plug is not properly
inserted into the outlet
There is no voltage in the
power supply system
1. Check the fuse of the
appliance
2. Make sure that plug is
properly inserted into the
outlet
Suction power is not
suffi cient
Incorrect speed selected
Filters are clogged
1. Increase suction speed of
hood
2. Clean or replace fi lters
The lamp is not
lighting
Faulty fuse
The lamp is burned out or
incorrectly installed
1. Check the fuse of the
appliance
2. Make sure that the lamp
is installed correctly or
replace it

11
ENGLISH TECHNICAL PASSPORT
Extractor hood
SECTION 8.
Helpful information
Physical characteristics of the sound volume (the sound pressure level) is
measured in decibels (dB). «Noise» is a chaotic mix of sound.
The human ear can detect sounds with sound volume of 10-15 dB and above.
When choosing a kitchen hood,it is necessary to pay special attention to technical
indicators such as the noise level. This indicator is very important, because, and
that’s beyond a shadow of a doubt, each of us spends a lot of time on the kitchen. It
is especially common for women who love to please their loved ones with delicious
cooked dishes.
According to the surveys, 40% of women do not use kitchen hoods for their
intended purpose (it refers to the process of air suction), precisely because they are
annoyed with the noise level.
Consequently, such a necessary and needed in the kitchen appliance, kitchen
air cleaner, designed to remove airborne odors, grease, soot and smoke, becomes
almost meaningless.
In comparison with many other manufacturers of kitchen hoods, KUPPERSBERG
hoods are comfortably quiet. Even at maximum suction power of 1000 m3, noise
level reaches only 42 dB. This allows you to make the cooking process the most
comfortable and helpful.
For more complete understanding of the scale of decibels, you can compare
parameters of the following guidelines:
Intensity of typical noise sources
Approximate
sound pressure
level dB
Characteristics Sound source and distance.
160 Shock, trauma Shot of a gun of 0.303 caliber close to your ear.
150 Contusion, trauma Rise of the lunar rocket, 100 m.
140 Contusion Rise of the jet plane, 25 m.

12
TECHNICAL PASSPORT ENGLISH
Extractor hood
120 Almost unbearable Engine room of submarine.
Jackhammer, 1 m.
100 Extremely noisy Very noisy factory.
Subway car (intermittently).
90 Very noisy
Heavy diesel truck, 7 m.
Road drill (without mufer), 7 m.
Railway freight wagon, 7 m.
80 Very noisy Ringing alarm clock, 1 m.
Motorcycle with a silencer, 1 m.
75 Noisy
Inside railway carriage.
Shout, 1 m.
Loud laughter, 1 m.
70 Noisy
Inside a small car, moving at a speed of 50 km/h.
Home vacuum cleaner, 3 m.
Loud conversation, 1 m.
65 Clearly audible Typewriter.
Normal conversation, 1 m.
40 Quite audible Institution, where there are no special sources of
noise.
35 Hardly audible Room of a quiet apartment.
Very mufed conversation.
25 Quiet Rural areas located far from roads.
Whisper of a person, 1 m.

13
ENGLISH TECHNICAL PASSPORT
Extractor hood

Teka Portugal, S.A.
Estrada da Mota • Apartado 533
TUMSAN ELEKTRONIK MAKINE VE PARCA SAN. VE TIC. A.S.
Turkey, Nato Yolu Erzincan Cad. Sair Baki Sokak No: 10, Esensehir - Umraniye, ISTANBUL

LLC «MG Rusland», 141400
Moscow region, Khimki, Butakovo, 4
LLC «Kuppersberg-Import», 125438
Moscow, Avtomotornaya, 7
Made in EU
DETERMINATION OF THE PRODUCTION DATE BY SERIAL NUMBER
Year Month
XX XX XX X XXXXX

14
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Кухонная вытяжка
РАЗДЕЛ 1
МЕРЫ ПРЕДОСТОРОЖНОСТИ.................................................................................. 15
РАЗДЕЛ2.
УСЛОВИЯ И ПРАВИЛА ЭКСПЛУАТАЦИИ............................................................ 16
РАЗДЕЛ 3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ...................................................................... 17
РАЗДЕЛ 4
УПРАВЛЕНИЕ ...................................................................................................................... 17
РАЗДЕЛ 5
МОНТАЖ И РАЗМЕРЫ.................................................................................................... 18
РАЗДЕЛ 6
ЧИСТКА И УХОД................................................................................................................ 21
РАЗДЕЛ 7
ПРИЧИНЫ НЕИСПРАВНОСТЕЙ................................................................................ 22
РАЗДЕЛ 8
ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНО.............................................................................. 23


15
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Кухонная вытяжка


Благодарим Вас за покупку нашей
техники! Мы уверены, что техника
торговой марки “KUPPERSBERG”, со-
временная и функциональная, про-
изведенная с использованием вы-
сококачественных материалов и
компонентов, будет надежным по-
мощником на Вашей кухне.
Пожалуйста, перед началом уста-
новки внимательно изучите данную
инструкцию. Она поможет Вам из-
бежать преждевременной поломки,
а также максимально продлить срок
службы выбранного Вами прибора.
Обращаем Ваше внимание, что
установка данной техники должна
быть произведена квалифицирован-
ным специалистом в соответствии с
данной инструкцией. Производитель
не несет ответственности за возмож-
ные последствия невыполнения дан-
ного условия.

Производитель не несет ответ-
ственности за ошибки и возможные
опечатки, содержащиеся в данной
инструкции. Производитель оставля-
ет за собой право, без предваритель-
ного уведомления, вносить любые
изменения в конструкцию, дизайн и
комплектацию приборов, которые, по
мнению производителя, будут счи-
таться необходимыми и полезными.



1. Сборка и электрическое под-
ключение прибора должны быть осу-
ществлены квалифицированными
специалистами авторизованных сер-
висных центров.
2. Подключать прибор разрешено
только к заземленной электрической
сети.
3. Запрещено готовить под кухон-
ным воздухоочистителем блюда из
легковоспламеняющихся продуктов.
4. Пользуйтесь алюминиевым
фильтром, который поставляется в
комплекте с прибором. Использова-
ние других материалов запрещено!
5. Не подключайте прибор к элек-
трической сети до тех пор, пока сбор-
ка и установка прибора не будет за-
вершена.
6. Не используйте прибор без алю-
миниевого фильтра.
7. Не прикасайтесь к лампам осве-
щения.
8. Не снимайте алюминиевый
фильтр во время работы прибора.
9. Запрещено отключать прибор от
электросети напрямую. При необхо-
димости выключите прибор, исполь-
зуя панель управления и, только после
Возможные модификации не будут
затрагивать базовые свойства, в том
числе те из них, которые относятся к
безопасности эксплуатации прибо-
ров.

16
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Кухонная вытяжка
этого, отключите его от электросети.
При включении: сначала подключите
к электросети, затем включите при-
бор, используя панель управления; но
не наоборот!
10. В случае возникновения каких-
либо неисправностей, обратитесь в
ближайший авторизованный сервис-
ный центр.
11. В случае работы вытяжки в ре-
жиме отвода воздуха, при монтаже
важно предусмотреть наличие возду-
ховода соответствующего диаметра.
Для предотвращения потери произво-
дительности, вызываемой аэродина-
мическим сопротивлением воздухо-
вода, важно, чтобы воздуховод не был
слишком длинный и изогнутый. Нель-
зя сужать воздуховод и делать острые
загибы. Кроме того, предпочтительнее
использовать гладкий воздуховод из
ПВХ (круглый либо плоский), нежели
гибкий гофрированный, поскольку из-
гибы гофрированного воздуховода
усиливают шумность вытяжки.
12. Производитель не несет ни-
какой ответственности за любой
возможный ущерб, в случае невы-
полнения указанных выше мер пре-
досторожности.



1. Прибор рассчитан на использо-
вание переменного тока 220-240 В.
Удостоверьтесь, что технические па-
раметры вашей домашней электро-
сети соответствуют этим данным. При
параметрах ниже или выше указанно-
го диапазона использование прибора
запрещено.
2. Запрещено подключение кухон-
ного воздухоочистителя к вентиляци-
онным каналам, которые использу-
ются для отвода дыма и испарений
от оборудования, работающего не на
электричестве, а на других источни-
ках энергии.
3. Прибор требует регулярной
чистки и ухода.
4. При установке прибора соблю-
дайте требуемое расстояние между
ним и варочной поверхностью вашей
плиты:
- при электрической плите: не ме-
нее 65 см;
- при газовой или газоэлектриче-
ской плите: не менее 70 см.
5. Не позволяйте детям играть с
упаковочными материалами - это мо-
жет быть опасно!
6. Прибор разрешено включать
только после того, как кастрюли и/
или сковороды будут размещены на
плите.
7. Для лучшей очистки воздуха в
вашей кухне не выключайте прибор
сразу после завершения процесса
приготовления: дайте прибору по-
работать еще порядка 15 минут. Для
этой цели вы также можете восполь-
зоватья функцией таймера (кнопка
«таймер автоотключения» на панели
управления).
8. Обеспечьте надлежащую вен-
тиляцию кухни, если одновременно с
прибором в ней используется газовая
плита.

17
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Кухонная вытяжка



Lora 90/60,
Kaminox 90/60,
Opera 90/60,
Onda 90/60
DDL 660/990
INLINEA 52/70
1- Декоративный двухсекционный кожух
2- Панель управления
3- Корпус воздухоочистителя
4- Лампа освещения
5- Алюминиевый фильтр
6- Защелка алюминиевого фильтра

Настенная вытяжка
Ширина............................... 500-600-900 мм
Управление ....................... Сенсорное
Электронное
(кнопки)
Механическое
(кнопки)
Мощность всасывания.. 800 м3
Лампы освещения............Галогенные 2х20 Вт
(или 2х40 Вт)
Диаметр
воздухоотводной
трубы ................................... 120-150 мм
Напряжение...................... 220-240 В / 50 Гц
Режимы работы............... Отвод воздуха /
Рециркуляция
Уровень шума................... 32- / 42-58 дБ



А – Включение / Выключение
В – Уменьшение мощности
С – Дисплей
D – Увеличение мощности
E – Таймер авто отключения
F – Освещение
А – Включение / Выключение мотора вы-
тяжки.
В – Снижение скорости вращения мотора
(снижение мощности всасывания).
С – Дисплей отображает скорость враще-
ния мотора
D – Увеличение скорости вращения мо-
тора (увеличение мощности всасывания)
E - При нажатии на Таймер, мотор будет
автоматически выключен через 15 минут.
Для активации этой функции, нажмите и
удерживайте в течение 3 секунд. Таймер
(уровень скорости вращения на дисплее на-
чинает мигать). Для отмены – однократное
нажатие на Таймер.
F – Включение / Выключение освещения


А – Включение / Выключение
В – Кнопка «-» (минус)
С – Кнопка «+» (плюс)
D – Кнопка таймера
E – Кнопка освещения

18
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Кухонная вытяжка
А – Включение / Выключение мотора вытяж-
ки.
В – Снижение скорости вращения мотора
(снижение мощности всасывания).
С – Увеличение скорости вращения мотора
(увеличение мощности всасывания).
D – При нажатии на Таймер, мотор будет ав-
томатически выключен через 15 минут. Для ак-
тивации этой функции, нажмите и удерживайте в
течение 3 секунд. Таймер (уровень скорости вра-
щения на дисплее начинает мигать). Для отмены
– однократное нажатие на Таймер.
E – Включение / Выключение освещения.


А – Кнопка «Освещение»
В – Кнопка «0»
С – Кнопка «1»
D – Кнопка «2»
E – Кнопка «3»
Кнопка «Освещение» – Включение / Выклю-
чение освещения.
Кнопка «0» - Выключение мотора вытяжки.
Кнопка «1» - Скорость 1 вращения мотора
(начальный уровень).
Кнопка «2» - Скорость 2 вращения мотора.
Кнопка «3» - Скорость 3 вращения мотора.
   
  проведите на стене верти-
кальную линию от центра плиты верти-
кально к потолку. Для соблюдения правил
безопасности, расстояние между вароч-
ной поверхностью воздухоочистителя
должно составлять 700 мм. Соответствен-
но, на проведенной вами вертикальной
линии, сделайте отметку карандашом на
высоте 700+426=1126 мм от поверхно-
сти плиты. Через эту точку проведите на
стене горизонтальную линию. На этой ли-
нии, справа и слева от точки пересечения
вертикальной и горизонтальной линий,
отмерьте по 100 мм и сделайте отметки
карандашом. Используя 6-мм серло, про-
сверлите по этим отметкам отверстия. В
получившиеся отверстия вставьте дюбе-
ля, и закрепите крюки.

Проведите на стене горизонтальную
линию, на расстоянии 75 мм от потолка.
На этой линии, справа и слева от точки
пересечения с вертикальной линией, от-
мерьте по 50 мм и сделайте отметки ка-
рандашом. По этим отметкам просвер-
лите отверстия, в которые вставьте 8-мм
дюбеля и завинтите 2,5-мм шурупы, оста-
вив их на 2 мм выступающими из стены.
Шаг 1: Установка крюков
Шаг 2: Установка присоединительного
кронштейна
Шаг 3: Установка корпуса
Шаг 4: Установка внешней части деко-
ративного кожуха
Шаг 5: Установка внутренней части де-
коративного кожуха
1- Ø8 дюбель
2- Присоединительный кронштейн
3- Крюк
4- Внутренняя часть декоративного
кожуха
5- Внешняя часть декоративного ко-
жуха
6- Корпус воздухоочистителя
7- Втулка-адаптер
8- Ø2,5 шуруп


Пожалуйста, распакуйте и вниматель-
но осмотрите прибор! Перед началом
монтажа необходимо убедиться в отсут-
ствии видимых повреждений, связанных
с транспортировкой вытяжки. В случае
обнаружения подобных дефектов, даль-
нейшая установка и подключение прибо-
ра к сети запрещены!

19
РУССКИЙ ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
Кухонная вытяжка
KAMINOX 90 / 60
LORA 90 / 60 OPERA 90 / 60
ONDA 90 / 60 / 50

20
ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ РУССКИЙ
Кухонная вытяжка
Step 2
Step 1
Kitchen stove
DDL 660 / 990INLINEA 52 / 70
