Kuppersberg WL-TUBA Installation and maintenance instructions

TECHNICAL PASSPORT
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
COOKER HOOD
КУХОННАЯ ВЫТЯЖКА
TECHNISCHER PASS
DUNSTABZUGSHAUBE
WL-TUBA

2
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Marke Kuppersberg
Modell WL-TUBA
Breite, mm 380
Steuerungstyp Druckknopfsteuerung
Leistung 1000 m3/h
Beleuchtung LED 2 x 3 W
Luftkanaldurchmesser (mm) 150
Spannung 230 V / 50 Hz
Betriebsarten Air discharge / Recirculation
Geräuschpegel 51-69 dB
Motorleistung 260 W
Haubenabmessungen (HxBxT), mm 800x380
Stromversorgung bei Anschluss 266 W
Aktivkohlefilter (optional) KFP X

3
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
Die Dunstabzugshaube wurde
entwickelt, um den Küchenabfall zu
beseitigen oder zu neutralisieren und
ständigübereinemGas-oderElektroherd
zu installieren. Wenn das Gerät in
einem Rauchabsorbermodus betrieben
wird, muss ein Rohr installiert werden,
um die Luft nach außen abzulassen.
Die Rohrlänge (Ø150 oder 120 mm)
sollte nicht mehr als 4-5 m betragen.
Nach dem Einbau des Aktivkohlefilters
kann die Absaugvorrichtung im
Geruchsabsorbermodus betrieben
werden. In diesem Fall ist die
Installation eines Rohrs zur Entlüftung
nach außen nicht erforderlich.
Der Hersteller lehnt jede
Verantwortung für Fehlfunktionen,
Schäden oder Brände ab, die beim
Gebrauch des Geräts aufgrund der
Nichtbeachtung der Anweisungen in
diesem Handbuch aufgetreten sind. Die
Haube ist nur für den Hausgebrauch
bestimmt. Die Haube kann ein anderes
Design haben als die in denAbbildungen
dieses Handbuchs gezeigte. Die
Bedienungsanleitung, Wartung und
Installation bleiben jedoch gleich.
! Es ist sehr wichtig,dieses Handbuch
aufzubewahren, damit Sie jederzeit
darauf zugreifen können. Wenn das
Produkt verkauft oder befördert wird,
muss sichergestellt werden, dass das
Handbuch immer dabei ist.
! Lesen Sie die Anweisungen
sorgfältig durch: Sie enthalten wichtige
Informationen zu Installation, Betrieb
und Sicherheit.
! Es ist verboten, Änderungen an
den elektrischen oder mechanischen
Teilen des Produkts oder an den
Dispersionsrohren vorzunehmen.
ÂHINWEIS: Zubehör, das mit
einem „(*)“ gekennzeichnet ist, wird auf
besonderen Wunsch nur für bestimmte
Modelle oder, falls erforderlich, für
den Kauf von Teilen geliefert, die nicht
mitgeliefert wurden
ÂACHTUNG! Schließen Sie
das Gerät erst an das Stromnetz an,
wenn die Installation abgeschlossen
ist. Trennen Sie vor Beginn der
Reinigungs- oder Wartungsarbeiten
die Dunstabzugshaube vom Stromnetz,
indem Sie den Netzstecker ziehen oder
den Hauptschalter ausschalten.
Verwenden Sie für alle
Installations- und Pflegearbeiten alle
Arbeitshandschuhe.
Kinder oder Erwachsene sollten
die Haube nicht benutzen, wenn dies
aufgrund ihrer körperlichen oder
geistigen Verfassung nicht möglich ist
oder wenn sie nicht über die Kenntnisse
und Erfahrungen verfügen, die für den
ordnungsgemäßen und sicheren Betrieb
des Geräts erforderlich sind.
Lassen Sie Kinder nicht
unbeaufsichtigt. Nicht mit dem Gerät
spielen lassen.
Benutzen Sie das Gerät nicht, wenn
das Abluftgitter nicht richtig installiert
ist!

4
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Es ist strengstens verboten, die
Haube als Bezugsebene zu verwenden,
sofern dies nicht ausdrücklich
vereinbart wurde.
Stellen Sie einen ordnungsgemäßen
Luftaustausch im Raum sicher, wenn
Sie eine Dunstabzugshaube in der
Küche gleichzeitig mit anderen Geräten
verwenden, die Gas oder anderen
Kraftsto verwenden.
Die Abluft darf nicht durch den Kanal
ausgestoßen werden, aus dem Abgase
von gasbefeuerten Geräten oder von
anderen brennbaren Stoen stammen.
Das Garen von Speisen „unter der
Flamme“ ist strengstens untersagt, da
eine freie Flamme die Filter beschädigen
und einen Brand verursachen kann,
deshalb in jedem Fall davon Abstand
nehmen. Das Braten in großen
Mengen Öl sollte unter ständiger
Beobachtung durchgeführt werden,
wobei zu berücksichtigen ist, dass sich
überhitztes Öl entzünden kann.
Bei Verwendung mit anderen
Kochgeräten können exponierte
Teile des Geräts sehr heiß werden.
Bei den technischen Maßnahmen
und Sicherheitsbedingungen für die
Entrauchung sind die Vorschriften der
örtlichen Behörden strikt einzuhalten.
Reinigen Sie die Dunstabzugshaube
regelmäßig von innen und von
außen (MINDESTENS MONATLICH
unter den Bedingungen, die in den
Wartungsanweisungen für dieses Gerät
angegeben sind).
Die Nichtbeachtung der Anweisun-
gen zum Reinigen der Haube sowie zum
Ersetzen und Reinigen der Filter kann
einen Brand verursachen.
Verwenden oder verlassen Sie die
Haube nicht ohne ordnungsgemäß ins-
tallierte Glühbirnen, da die Gefahr eines
Stromschlags besteht.
Wir lehnen jede Verantwortung für
Fehlfunktionen, Beschädigungen oder
Verbrennungen des Geräts ab, die auf
die Nichtbeachtung der Anweisungen in
diesem Handbuch zurückzuführen sind.
Dieses Produkt ist gemäß der Euro-
päischen Richtlinie 2002/96 / EG für die
Entsorgung elektrischer und elektroni-
scher Geräte (Elektro- und Elektronik-
Altgeräte) gekennzeichnet. Indem Sie
sicherstellen, dass dieses Produkt ord-
nungsgemäß entsorgt wird, tragen Sie
dazu bei, mögliche negative Folgen für
die Umwelt und die menschliche Ge-
sundheit zu vermeiden, die andernfalls
auftreten könnten.Die Haube ist für den
Betrieb im Abluft- oder Umluftbetrieb
ausgelegt.
Das Symbol auf dem Produkt oder
auf den dem Produkt beiliegenden Do-
kumenten weist darauf hin, dass dieses
Gerät nicht als Hausmüll angesehen
werden kann. Stattdessen sollte es an
eine geeignete Sammelstelle für das
Recycling von elektrischen und elekt-
ronischen Geräten geliefert werden. Die
Entsorgung muss gemäß den örtlichen
Umweltschutzbestimmungen erfolgen.
Für weitere Informationen über den
Prozess,dieSammlungunddasRecycling
dieses Produkts wenden Sie sich bitte
an die zuständige örtliche Behörde oder
die örtliche Haushaltsabfallabteilung

5
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
oder an das Geschäft, in dem Sie dieses
Produkt gekauft haben.Das Gerät
sollte an ein spezielles Sammel- und
Recyclingzentrum für Elektro- und
Elektronikgeräte geliefert werden. Das
Gerät wurde entwickelt, getestet und
hergestellt in Übereinstimmung mit:
Sicherheit: EN / IЕС 60335-1; EN / IЕС
60335-2-31, EN / IЕС 62233.
Leistungsfähigkeit EN / IEC 61591;
ISO 5167-1; ISO 5167-3; ISO 5168; EN /
IEC 60704-1; EN / IEC 60704-2-13; ISO
3741; EN 50564; IEC 62301.
Elektromagnetische Verträglichkeit
(EMV): EN 55014-1; CISPR 14-1; EN
55014-2; CISPR 14-2; EN / IEC 61000-
3- 2; EN / IEC 61000-3-3.
Empfehlungen für die
ordnungsgemäße Verwendung zur
Verringerung der Umweltbelastung:
Schalten Sie die Haube mit minimaler
Geschwindigkeit ein, wenn Sie mit dem
Kochen beginnen.
Âund lassen Sie es nach seiner
Fertigstellung einige Minuten
lang arbeiten. Erhöhen Sie die
Geschwindigkeit nur, wenn viel Rauch und
Dampf vorhanden sind, und verwenden
Sie die Boost-Geschwindigkeit (en)
nur in extremen Situationen. Ersetzen
Sie gegebenenfalls die Kohlelter,
um eine gute Geruchsreduzierung
zu gewährleisten. Reinigen Sie
gegebenenfalls die Fettlter, um
eine gute Leistung des Fettlters
sicherzustellen. Verwenden Sie den
in diesem Handbuch angegebenen
maximalen Kanaldurchmesser, um die
Efzienz zu optimieren und Geräusche
zu minimieren.
Zusätzliche Installationsfunktionen:
ÂVerwenden Sie zur Installation
nur die mit dem Produkt gelieferten
Befestigungsschrauben. Wenn diese
nicht im Lieferumfang enthalten sind,
kaufen Sie den richtigen Schraubentyp.
ÂVerwenden Sie die richtige
Länge für die im Installationshandbuch
angegebenen Schrauben.
ÂWenden Sie sich im Zweifelsfall
an ein autorisiertes Service-Support-
Center oder eine ähnlich qualizierte
Person. ACHTUNG! Wenn die Schrauben
oder die Montagevorrichtung nicht
gemäß diesen Anweisungen installiert
werden, kann dies zu einem elektrischen
Schlag führen.

6
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube

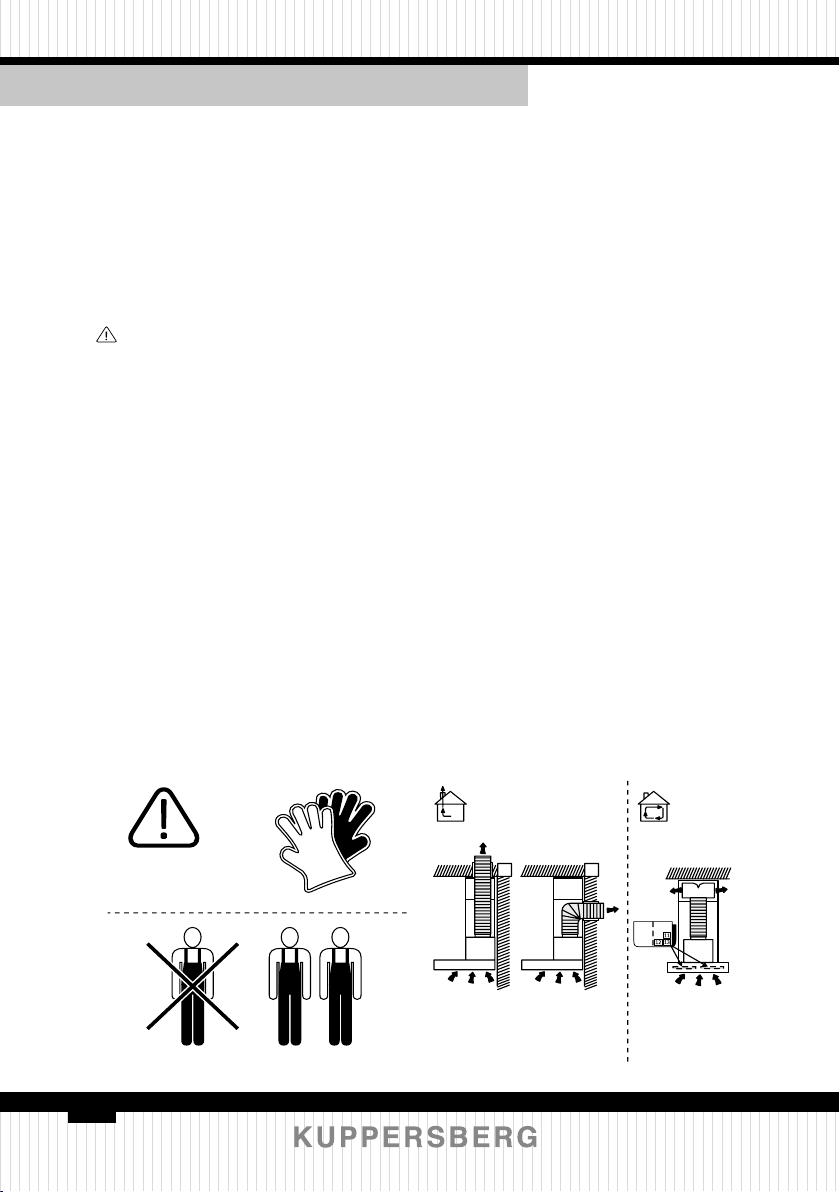

VERWENDUNG ALS
ABGASANLAGE
In diesem Modus werden die
Dämpfe über eine flexible Leitung, die
mit dem Verbindungsring verbunden
ist, abgeführt. Der Durchmesser des
Auslassrohrs sollte dem Durchmesser
des Verbindungsrings entsprechen.
ACHTUNG! Das Auslassrohr ist
nicht im Lieferumfang enthalten und
muss separat erworben werden.
Im horizontalen Teil sollte das Rohr
leicht nach oben angehoben werden
(ca. 10 °), damit die Luftschneller
entweichen kann. Wenn die Haube mit
einem Aktivkohlefilter ausgestattet ist,
entfernen Sie diesen.
Verbinden Sie die Haube mit dem
Auspurohr mit einem Durchmesser,
der dem Luftaustritt (Anschlussflansch)
entspricht.
Die Installation von Rohren mit
kleinerem Durchmesser verringert die
Luftansaugleistung und erhöht den
Geräuschpegel erheblich.
Der Hersteller lehnt jede Haftung in
Bezug auf das Vorstehende ab.
! Verwenden Sie ein Rohr mit der
minimal erforderlichen Länge.
! Verwenden Sie das Rohr mit der
geringsten Anzahl von Biegungen
(maximaler Biegewinkel: 90 °).
! Vermeiden Sie große Änderungen
der Rohrquerschnitte.
! Die Innenfläche des verwendeten
Rohres sollte so glatt wie möglich sein.
! Das Rohrmaterial muss
normgerecht zugelassen sein.
GERÄTEBETRIEB IM
ABSORBERMODUS
LUFTREINIGER
Der bei Ihrem Händler erhältliche
Kohlefilter sollte verwendet werden.
Die angesaugte Luft wird entfettet und
desodoriert, bevor sie durch den oberen
Gitter in den Raum zurückgeführt wird.

7

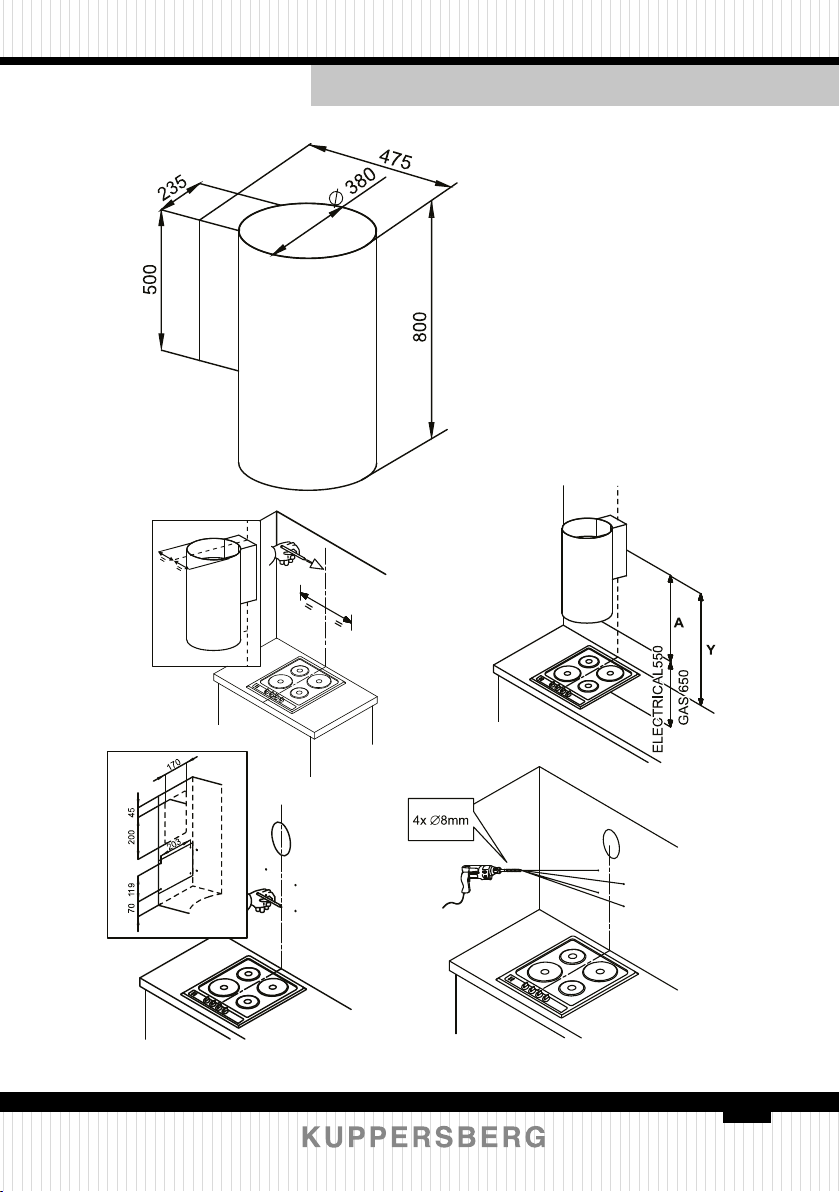

DEUTSCH TECHNISCHER PASS
Dunstabzugshaube

8

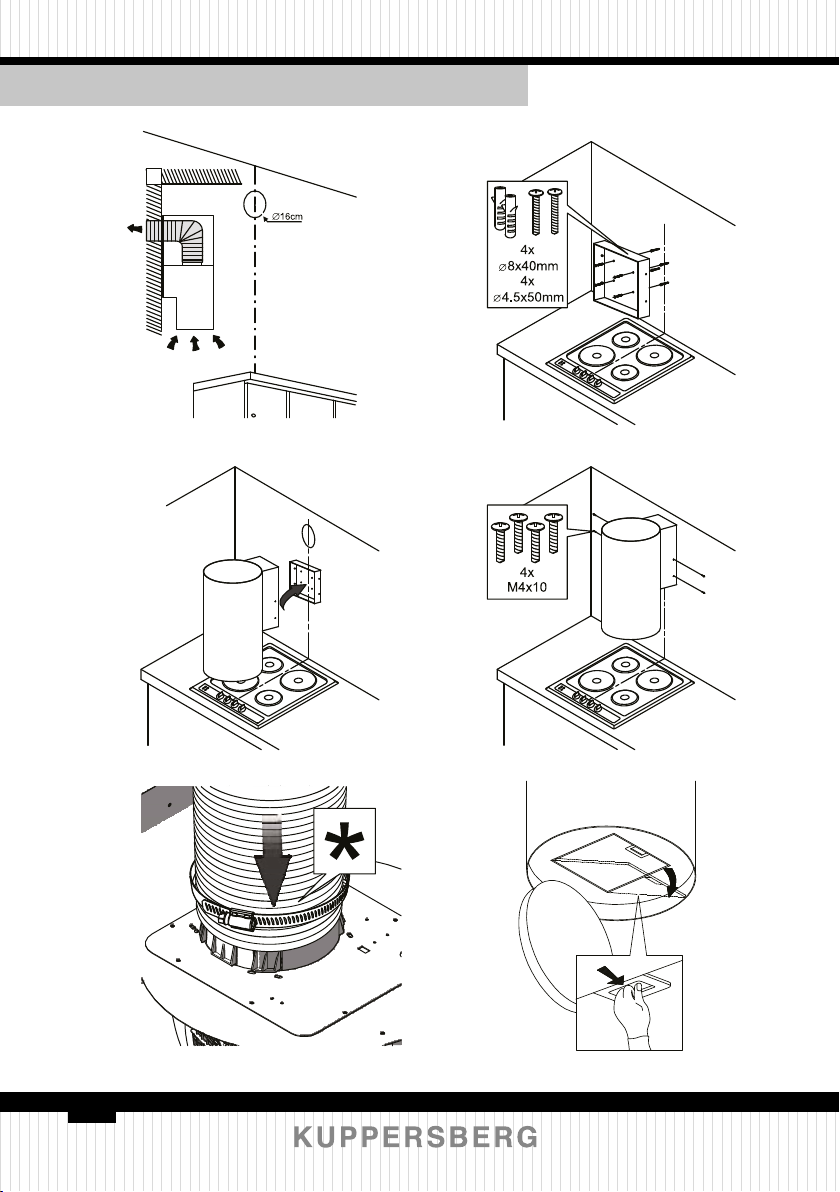

TECHNISCHER PASS DEUTSCH
Dunstabzugshaube

9
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
ELEKTRISCHER
ANSCHLUSS
Die Netzspannung muss mit der
Spannung übereinstimmen, die auf dem
technischen Typenschild angegeben ist,
das sich im Inneren des Geräts befindet.
Wenn die Dunstabzugshaube mit einem
Stecker ausgestattet ist, schließen Sie
die Dunstabzugshaube an einen Stecker
an, der den geltenden Vorschriften ent-
spricht und an einem leicht zugängli-
chen Ort angebracht werden muss. Dies
kann nach der Installation erfolgen.
Wenn die Haube nicht mit einem Ste-
cker ausgestattet ist (direkter Anschluss
an das Netzwerk) oder sich der Steck-
verbinder auch nach der Installation
nicht an einem zugänglichen Ort befin-
det, verwenden Sie den entsprechenden
zweipoligen Schalter, der sicherstellt,
dass das Netzwerk bei Überspannungs-
bedingungen der Kategorie 3 gemäß
den Anweisungen vollständig getrennt
wird bei der Installation.
ACHTUNG! Vergewissern Sie
sich vor dem Anschließen der elektri-
schen Abgasanlage an die Stromver-
sorgung und vor dem Überprüfen der
ordnungsgemäßen Funktion, dass das
Netzkabel richtig angeschlossen ist.
Die Haube hat ein spezielles Strom-
kabel; Im Falle einer Beschädigung des
Kabels muss es beim technischen Kun-
dendienst bestellt werden.
INSTALLATION
Das Produkt ist sehr schwer, daher
muss die Installation der Haube von
mindestens zwei Personen durchge-
führt werden.
Vor dem Start der Installation:
ÂStellen Sie sicher, dass das von
Ihnen gekaufte Produkt die richtige
Größe für den von Ihnen gewählten Ins-
tallationsbereich hat.
ÂEntfernen Sie gegebenenfalls die
Kohlelter (*) (siehe auch den entspre-
chenden Absatz). Sie sollten nur instal-
liert werden, wenn Sie die Haube in der
Filterversion verwenden möchten.

10
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
ÂÜberprüfen Sie (aus Transport-
gründen), ob sich kein anderes Material
in der Haube bendet (z. B. Taschen mit
Schrauben (*), Garantien (*) usw.), ent-
fernen Sie sie schließlich und bewahren
Sie sie auf.
ÂWenn möglich, nehmen Sie den
freistehenden Schrank oder den Schub-
ladenschrank ab und schieben Sie ihn,
um den Zugang zur Rückwand / Decke
zu erleichtern. Wenn dies nicht mög-
lich ist, tragen Sie eine dicke Schutz-
beschichtung auf die Arbeitsplatte und
das Kochfeld auf, um sie vor Beschädi-
gungen und Ablagerungen zu schützen.
ÂWählen Sie eine ache Oberä-
che, um das Gerät zusammenzubauen.
Decken Sie diese Oberäche mit einer
Schutzbeschichtung ab und legen Sie
alle Details der Haube und der Befesti-
gungselemente hinein.
ÂКÜberprüfen Sie außerdem, ob
sich in der Nähe der Stelle, an der die
Haube installiert ist, eine Steckdose be-
ndet (in einem Bereich, der auch mit
installierter Haube zugänglich ist) und
ob die Dampfabzugsvorrichtung nach
außen angeschlossen werden kann (nur
mit Saugversion).
ÂFühren Sie alle erforderlichen
Mauerarbeiten durch (installieren Sie
beispielsweise eine Steckdose und /
oder ein Loch für den Durchgang des
Entladungsrohrs).
ÂErweiterungswandstecker die-
nen zur Befestigung der Haube an den
meisten Arten von Wänden / Decken.
Eine qualizierte Person sollte jedoch
die Eignung der Materialien je nach
FUNKTIONSABLAUF
Nutzen Sie die Intensivbetriebsart der
Dunstabzugshaube bei besonders ho-
hen Kochdampfkonzentrationen. Wir
empfehlen, die Haube 5 Minuten vor
dem Beginn des Garvorgangs einzu-
schalten und am Ende des Vorgangs
etwa 15 Minuten lang einzuschalten.
Art der Wand / Decke prüfen. Die Wand
/ Decke muss stark genug sein, um das
Gewicht der Haube zu tragen. Nur Auf-
putzmontage.
*hängt von Modelle ab.
Der Betrieb der Haube wird durch einen
kombinierten Schalter gesteuert.
0/1 Taste - dient zum Ein- und Aus-
schalten des Gerats und zum Einschal-
ten des. 1. Gangs
Taste 2 - 2 Gang einschalten
Taste 3 - 3 Gang einschalten
Taste 4/T -Schalten Sie die 4.
Diese Regelung trägt zur Auswahl
der optimalen Lüftergeschwindigkeit
bei minimaler Geräuschentwicklung
Geschwindigkeit/Timer-Aktivierung
ein (ermöglicht es, den Haubenlüfter
so zu programmieren, dass er sich in 15
Minuten automatisch ausschaltet)/
Tasle L- shaltet die Beleuchtung in
der Haube unabhängig vom Betrieb des
Lüfters ein und aus.

11
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
REINIGUNG
Die Haube muss sowohl innen als
auch außen häufig gereinigt werden
(mindestens in der gleichen Häufigkeit
wie die Filterwartung, um Fett zurück-
zuhalten). Verwenden Sie zur Reinigung
ein mit einem neutralen Flüssigwasch-
mittel angefeuchtetes Spezialtuch. Ver-
wenden Sie keine Produkte, die Schleif-
mittel enthalten.
KEINE ALKOHOLHALTIGEN FLÜSSIG-
KEITEN ZUR REINIGUNG VERWENDEN!
ACHTUNG: Die Nichtbeachtung
der Anweisungen zum Reinigen des
Geräts und zum Auswechseln der Filter
kann zu einem Brand führen. Wir emp-
fehlen daher, die Anweisungen zu be-
folgen.
Jegliche Haftung im Zusammenhang
mit möglichen Motorschäden und Brän-
den, die durch unsachgemäße Repara-
tur oder Nichtbeachtung der obigen
Warnungen verursacht wurden, ist aus-
geschlossen.
FETTFILTER
Die aus der Platte austretenden
Fettpartikel bleiben erhalten. Der Filter
sollte monatlich (oder wenn das Filter-
sättigungsanzeigesystem, sofern in Ih-
rem Modell verfügbar, dies anzeigt) mit
nicht aggressiven Reinigungsmitteln
von Hand oder in der Spülmaschine bei
niedriger Temperatur und einem spar-
samen Waschzyklus gereinigt werden.
Beim Waschen in der Spülmaschine
kann es zu Verfärbungen des Fettrück-
haltefilters kommen, die Filterleistung
bleibt jedoch absolut unverändert.
Ziehen Sie zum Entfernen des Fett-
verzögerungsfilters den federbelasteten
Filterentriegelungsgri in Ihre Rich-
tung.
KOHLEFILTER
Kohlefilter werden nur verwendet,
wenn die Haube nicht mit dem Lüf-
tungskanal verbunden ist. Aktivkohle-
filter können Gerüche absorbieren, bis
sie vollständig zerstört sind. Aktivkoh-
lefilter können nicht repariert oder ge-
reinigt werden und müssen mindestens
alle zwei Monate gewechselt werden.
a) Entfernen Sie den Metallfettfilter
b) Setzen Sie dann einen neuen Ak-
tivkohlefilter auf den Fettfilter. Verwen-
den Sie einen Verschluss, um zu verhin-
dern, dass der Filter herausfällt.
LAMPEN AUSWECHSELN
Das Beleuchtungssystem besteht
aus zwei 2х3W LED-Lampen. LEDs ga-
rantieren eine optimale Beleuchtung,
deren Dauer zehnmal länger ist als die
PFLEGE
ACHTUNG! Trennen Sie vor Rei-
nigungs- oder Wartungsarbeiten die
Haube vom Stromnetz, indem Sie den
Stecker oder den Hauptschalter des
Raums abziehen.

12
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
herkömmlicher Lampen, und können bis
zu 90% Strom sparen. Wenden Sie sich
zum Austausch an den technischen Ser-
vice.
WARNUNG!Stellen Sie vor dem Be-
rühren der Lampen sicher, dass sie kühl
sind.
Ersetzen Sie die alte Lampe durch
eine Lampe des gleichen Typs wie auf
dem Etikett oder neben der Lampe an
der Haube angegeben.
Beachten Sie!
Produktstörungen sind auch nicht:
Hauben
Leichte technische Gerüche in einem neuen Produkt während der
ersten Betriebszeit
Verletzung der Betriebsbedingungen der Bestandteile des
Produkts aus Naturholz
Luftstrom durch die Lüftungskanäle
Ändern der Farbe der Körperelemente des Produkts während des
Betriebs
Verdunkelung und Verformung der Fettlterelemente während des
Betriebs

13
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
SERIENNUMMER:
Der Hersteller behält sich das Recht vor, Änderungen an Design, Ausstattung von
Geräten vorzunehmen.
Hersteller:
Ciarko Gesellschaft mit beschränkter Haftung Sp.K.
38-500 Sanok, Okulitskogo St. 10, Polen
Importeur:
GmbH «MG Rusland»,
141400 Khimki, st. Butakovo, 4
Seriennummer
Jahr
XX XX XXXX X
Monat

14
TECHNICAL PASSPORT ENGLISH
Cooker hood
Brand Kuppersberg
Model WL-TUBA
Width, mm 380
Control type Button control
Suction power 1000 m3/h
Lamps LED 2 x 3 W
Ducting connection diameter (mm) 150
Voltage 230 V / 50 Hz
Operation modes Air discharge / Recirculation
Noise level 51-69 dB
Motor power 260 W
Dimensions of the hood (HxWxD)
in mm
800x380
Electrical connection 266 W
Charcoal filter (option) KFP X

15
ENGLISH TECHNICAL PASSPORT
Cooker hood
Closely follow the instructions set
out in this manual. All responsibility,
for any eventual inconveniences, dam-
ages or fires caused by not complying
with the instructions in this manual,
is declined. The hood is conceived
for the suction of cooking fumes and
steam and is destined only for domestic
use.
The hood can look dierent to that
illustrated in the drawings in this book-
let. The instructions for use, mainte-
nance and installation, however, remain
the same.
!It is important to conserve this
booklet for consultation at any mo-
ment. In the case of sale, cession or
move, make sure it is together with
the product.
!Read the instructions carefully:
there is important information
about installation, use and safety.
!Do not carry out electrical or me-
chanical variations on the product
or on the discharge conduits.
!Before proceeding with the instal-
lation of the appliance verify that
there are no damaged all compo-
nents. Otherwise contact your deal-
er and do not proceed with the in-
stallation.
NOTE: the elements marked with
the symbol “(*)” are optional accessories
supplied only with some models or
elements to purchase, not supplied.!
WARNING! Do not connect the
appliance to the mains until the instal-
lation is fully complete.
Before any cleaning or maintenance
operation, disconnect hood from the
mains by removing the plug or discon-
necting the mains electrical supply.
Always wear work gloves for all in-
stallation and maintenance operations.
The appliance is not intended for use
by children or persons with impaired
physical, sensorial or mental faculties,
or if lacking in experience or knowl-
edge, unless they are under supervision
or have been trained in the use of the
appliance by a person responsible for
their safety.
This appliance is designed to be
operated by adults, children should be
monitored to ensure that they do not
play with the appliance.
This appliance is designed to be op-
erated by adults. Children should not be
allowed to tamper with the controls or
play with the appliance.
Never use the hood without eec-
tively mounted grating!
The hood must NEVER be used as a
support surface unless specifically indi-
cated.
The premises where the appliance is
installed must be suciently ventilated,
when the kitchen hood is used together
with other gas combustion devices or
other fuels.
The ducting system for this appli-
ance must not be connected to any ex-
isting ventilation system which is being
used for any other purpose such as dis-
charging exhaust fumes from applianc-
es burning gas or other fuels.

16
TECHNICAL PASSPORT ENGLISH
Cooker hood
The flaming of foods beneath the
hood itself is severely prohibited.
The use of exposed flames is detri-
mental to the filters and may cause a
fire risk, and must therefore be avoided
in all circumstances.
Any frying must be done with care in
order to make sure that the oil does not
overheat and ignite.
Accessible parts of the hood may be-
came hot when used with cooking ap-
pliance.
With regards to the technical and
safety measures to be adopted for fume
discharging it is important to closely
follow the regulations provided by the
local authorities.
The hood must be regularly cleaned
on both the inside and outside (AT
LEAST ONCE A MONTH).
This must be completed in accor-
dance with the maintenance instruc-
tions provided in this manual). Failure
to follow the instructions provided in
this user guide regarding the cleaning
of the hood and filters will lead to the
risk of fires.
Do not use or leave the hood with-
out the lamp correctly mounted due to
the possible risk of electric shocks.
We will not accept any responsibility
for any faults, damage or fires caused to
the appliance as a result of the nonob-
servance of the instructions included in
this manual.
This appliance is marked accord-
ing to the European directive 2002/96/
EC on Waste Electrical and Electronic
Equipment (WEEE). By ensuring this
product is disposed of correctly, you will
help prevent potential negative conse-
quences for the environment and hu-
man health, which could otherwise be
caused by inappropriate waste handling
of this product.
The symbol on the product, or on the
documents accompanying the product,
indicates that this appliance may not be
treated as household waste. Instead it
should be taken to the appropriate col-
lection point for the recycling of electri-
cal and electronic equipment. Disposal
must be carried out in accordance with
local environmental regulations for
waste disposal.
For further detailed information re-
garding the process, collection and re-
cycling of this product, please contact
the appropriate department of your lo-
cal authorities or the local department
for household waste or the shop where
you purchased this product.
Appliance designed, tested and
manufactured according to:
• Safety: EN/IEC 60335-1; EN/IEC
60335-2-31, EN/IEC 62233.
• Performance: EN/IEC 61591; ISO
5167-1; ISO 5167-3; ISO 5168; EN/
IEC 60704-1; EN/IEC 60704-2-13; ISO
3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN
55014-2; CISPR 14-2; EN/IEC 61000-
32; EN/IEC 61000-3-3.
Suggestions for a correct use in or-
der to reduce the environmental im-
pact: Switch ON the hood at minimum
speed when you start cooking and kept
it running for few minutes after cooking

17
ENGLISH TECHNICAL PASSPORT
Cooker hood
is finished. Increase the speed only in
case of large amount of smoke and va-
pour and use boost speed(s) only in ex-
treme situations. Replace the charcoal
filter(s) when necessary to maintain a
good odour reduction eciency. Clean
the grease filter(s) when necessary to
maintain a good grease filter eciency.
Use the maximum diameter of the duct-
ing system indicated in this manual
to optimize eciency and minimize
noise.
Additional Installation Specifica-
tions:
Use only the fixing screws sup-
plied with the product for installation
or, if not supplied, purchase the correct
screws type.
Use the correct length for the screws
which are identified in the Installation
Guide.
In case of doubt, consult an autho-
rised service assistance centre or simi-
lar qualified person.
WARNING! Failure to install the
screws or fixing device in accordance
with these instructions may result in
electrical hazards.

18

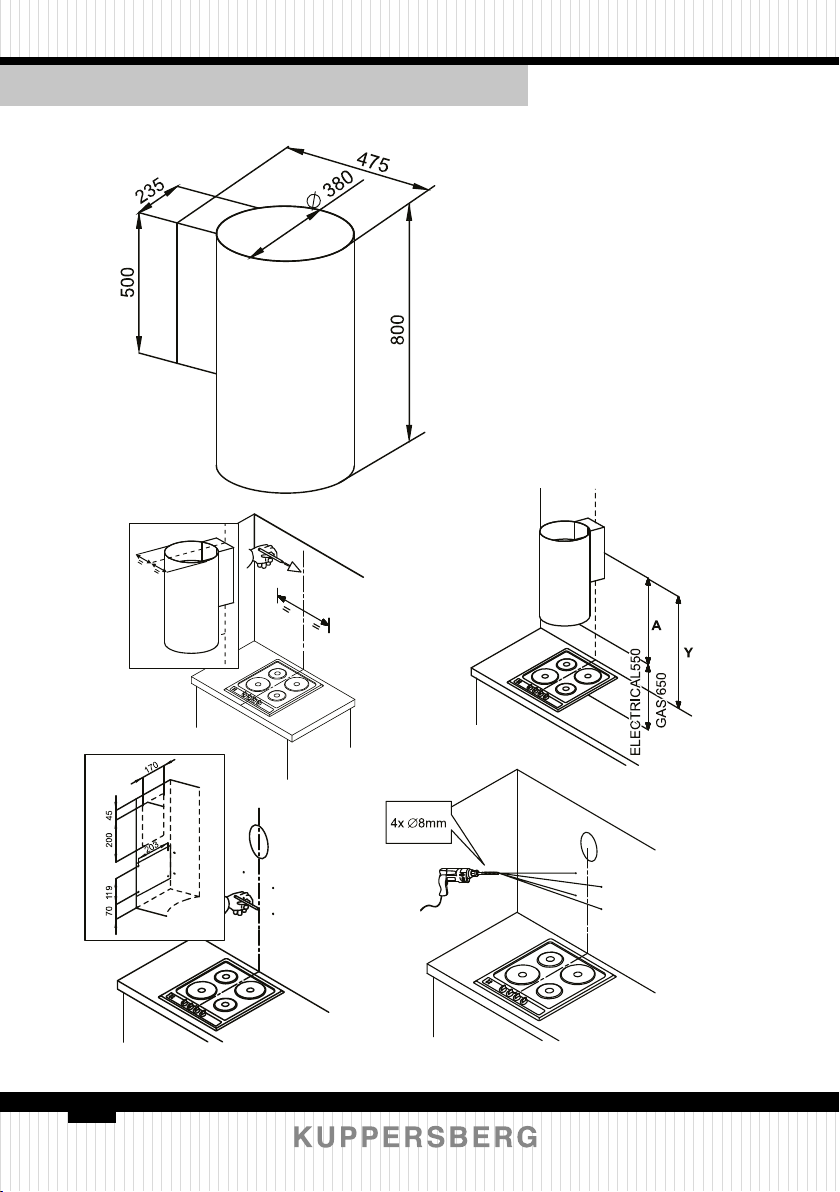

TECHNICAL PASSPORT ENGLISH
Cooker hood

19

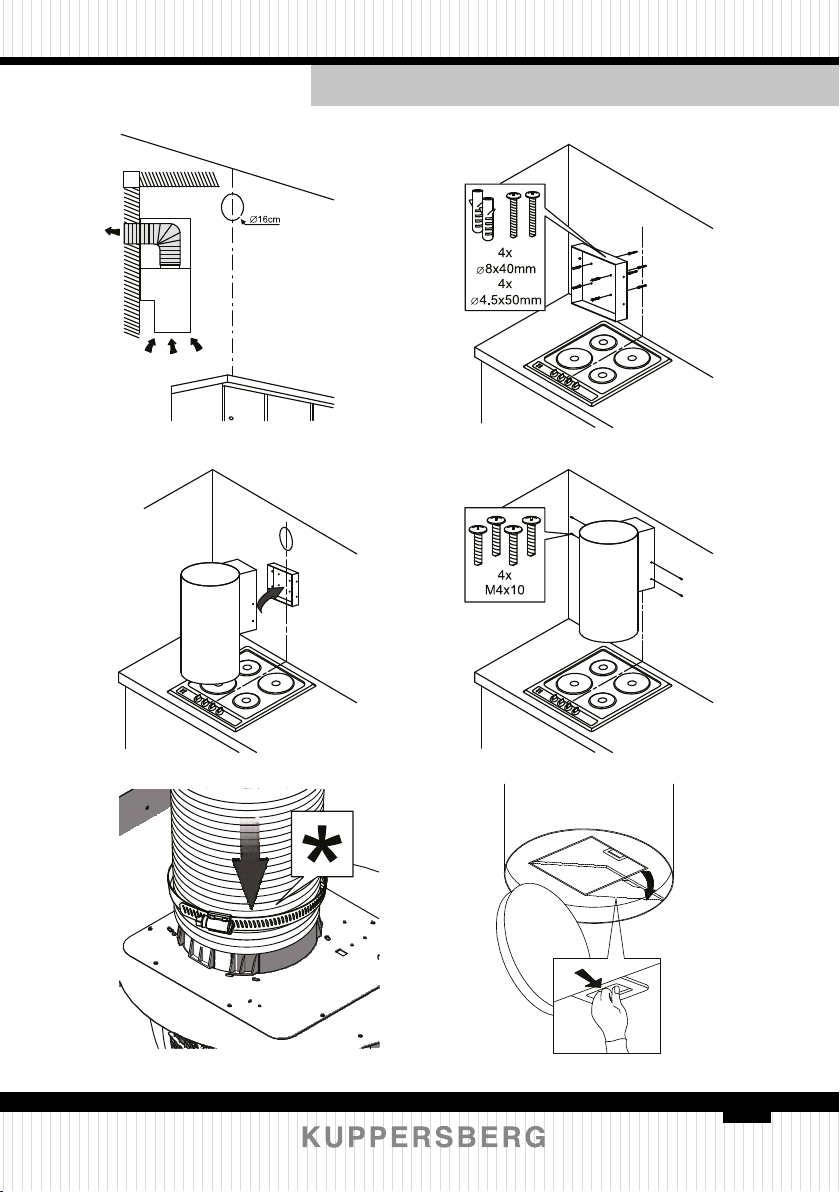

ENGLISH TECHNICAL PASSPORT
Cooker hood

20
TECHNICAL PASSPORT ENGLISH
Cooker hood
USE
The hood is designed to be used ei-
ther for exhausting or filter version.
DUCTING VERSION
In this case the fumes are conveyed
outside of the building by means of a
special pipe connected with the con-
nection ring located on top of the hood.
Attention! The exhausting pipe is
not supplied and must be purchased
apart.
Diameter of the exhausting pipe must
be equal to that of the connection ring.
In the horizontal runs the exhaust-
ing pipe must be slightly slanted (about
10°) and directed upwards to vent the
air easily from the room to the outside.
Attention! If the hood is supplied
with active charcoal filter, then it must
be removed.
Connect the hood and discharge
holes on the walls with a diameter
equivalent to the air outlet (connection
flange).
Using the tubes and discharge holes
on walls with smaller dimensions will
cause a diminution of the suction per-
formance and a drastic increase in noise.
Any responsibility in the matter is
therefore declined.
! Use a duct of the minimum indis-
pensible length.
! Use a duct with as few elbows as
possible (maximum elbow angle:
90°).
! Avoid drastic changes in the duct
cross-section.
! Use a duct as smooth as possible
inside.
! The duct must be made of certified
material.
FILTER VERSION
One active charcoal filter is needed
for this and can be obtained from your
usual retailer.
The filter removes the grease and
smells from the extracted air before
sending it back into the room through
the upper outlet grid.
