Kuppersberg VORTEX Installation and maintenance instructions

TECHNICAL PASSPORT
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
COOKER HOOD
КУХОННАЯ ВЫТЯЖКА
TECHNISCHER PASS
DUNSTABZUGSHAUBE
VORTEX

2
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube

3
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
TECHNISCHE DATEN.............................................................................................................. 4
VORSICHTSMASSNAHMEN ................................................................................................ 5
VERWENDUNG ALS ABGASANLAGE............................................................................... 8
GERÄTEBETRIEB IM ABSORBER-MODUS (LUFTREINIGER)............................. 8
ELEKTRISCHER ANSCHLUSS............................................................................................. 9
INSTALLATION .......................................................................................................................... 9

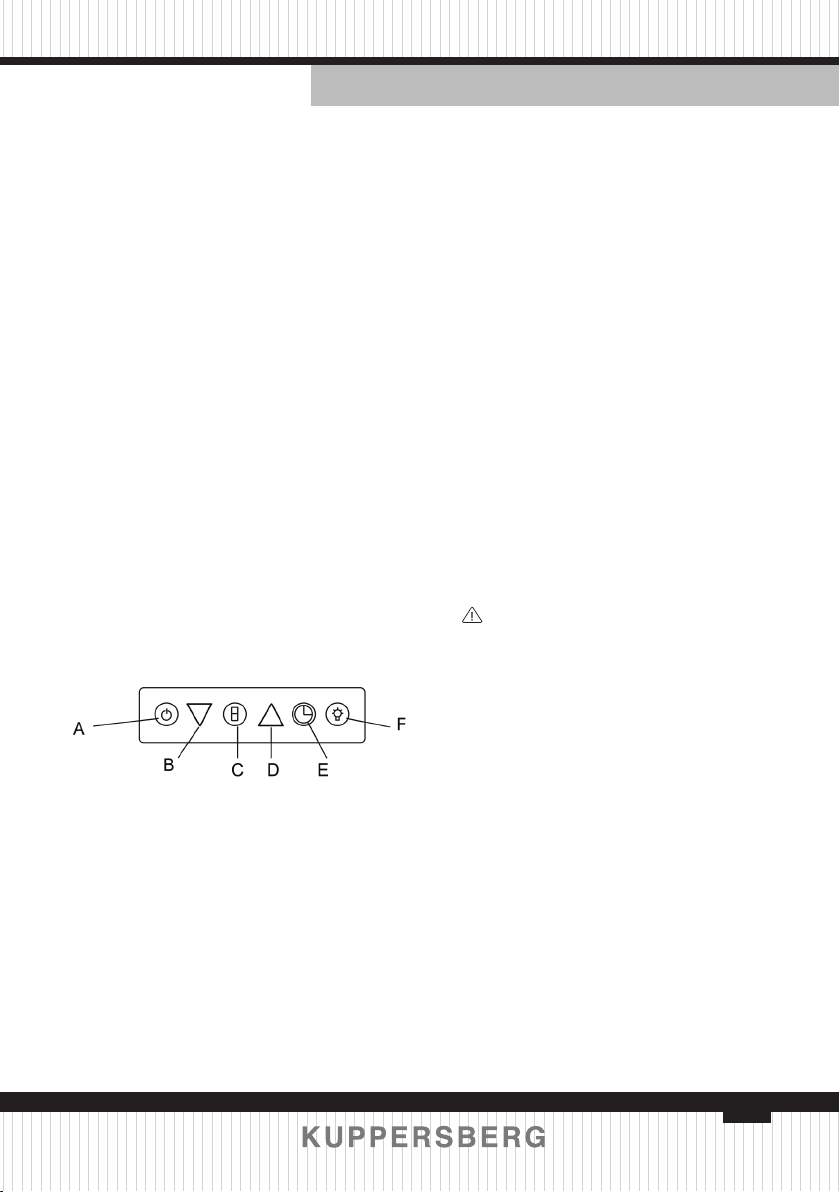

BERÜHRUNGSSTEUERUNG................................................................................................ 11
REINIGUNG UND PFLEGE.................................................................................................... 11
INHALT

4
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Marke Kuppersberg
Modell Vortex
Steuerungstyp Touchsteuerung
Beleuchtung LED 2x2W
Luftkanaldurchmesser (mm) Ø120
Spannung 220-240 V / 50 Hz
Betriebsarten Air discharge / Recirculation
Geräuschpegel 32- / 42-58 dB
Aktivkohlelter (optional) KF-ES
TECHNISCHE DATEN

5
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
VORSICHTSMASSNAHMEN
Die Dunstabzugshaube wurde ent-
wickelt, um den Küchenabfall zu be-
seitigen oder zu neutralisieren und
ständig über einem Gas- oder Elektro-
herd zu installieren. Wenn das Gerät in
einem Rauchabsorbermodus betrieben
wird, muss ein Rohr installiert werden,
um die Luft nach außen abzulassen. Die
Rohrlänge (120 mm) sollte nicht mehr
als 4-5 m betragen. Nach dem Einbau
des Aktivkohlelters kann die Absaug-
vorrichtung im Geruchsabsorbermodus
betrieben werden. In diesem Fall ist die
Installation eines Rohrs zur Entlüftung
nach außen nicht erforderlich.
Der Hersteller lehnt jede Verant-
wortung für Fehlfunktionen, Schäden
oder Brände ab, die beim Gebrauch des
Geräts aufgrund der Nichtbeachtung
der Anweisungen in diesem Handbuch
aufgetreten sind. Die Haube ist nur für
den Hausgebrauch bestimmt. Die Hau-
be kann ein anderes Design haben als
die in den Abbildungen dieses Hand-
buchs gezeigte. Die Bedienungsanlei-
tung, Wartung und Installation bleiben
jedoch gleich.
! Es ist sehr wichtig, dieses Hand-
buch aufzubewahren, damit Sie jeder-
zeit darauf zugreifen können. Wenn das
Produkt verkauft oder befördert wird,
muss sichergestellt werden, dass das
Handbuch immer dabei ist.
! Lesen Sie die Anweisungen sorg-
fältig durch: Sie enthalten wichtige In-
formationen zu Installation, Betrieb und
Sicherheit.
! Es ist verboten,Änderungen an den
elektrischen oder mechanischen Teilen
des Produkts oder an den Dispersions-
rohren vorzunehmen.
ÂHINWEIS: Zubehör, das mit ei-
nem „(*)“ gekennzeichnet ist, wird auf
besonderen Wunsch nur für bestimmte
Modelle oder, falls erforderlich, für den
Kauf von Teilen geliefert, die nicht mit-
geliefert wurden
ÂACHTUNG! Schließen Sie das
Gerät erst an das Stromnetz an, wenn
die Installation abgeschlossen ist. Tren-
nen Sie vor Beginn der Reinigungs- oder
Wartungsarbeiten die Dunstabzugshau-
be vom Stromnetz, indem Sie den Netz-
stecker ziehen oder den Hauptschalter
ausschalten.
Verwenden Sie für alle Installations-
und Pegearbeiten alle Arbeitshand-
schuhe.
Kinder oder Erwachsene sollten die
Haube nicht benutzen, wenn dies auf-
grund ihrer körperlichen oder geistigen
Verfassung nicht möglich ist oder wenn
sie nicht über die Kenntnisse und Erfah-
rungen verfügen, die für den ordnungs-
gemäßen und sicheren Betrieb des Ge-
räts erforderlich sind.
Lassen Sie Kinder nicht unbeauf-
sichtigt. Nicht mit dem Gerät spielen
lassen.

6
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
Benutzen Sie das Gerät nicht, wenn
das Abluftgitter nicht richtig installiert
ist!
Es ist strengstens verboten, die Hau-
be als Bezugsebene zu verwenden, so-
fern dies nicht ausdrücklich vereinbart
wurde.
Stellen Sie einen ordnungsgemäßen
Luftaustausch im Raum sicher, wenn Sie
eine Dunstabzugshaube in der Küche
gleichzeitig mit anderen Geräten ver-
wenden, die Gas oder anderen Kraftstoff
verwenden.
Die Abluft darf nicht durch den Ka-
nal ausgestoßen werden, aus dem Ab-
gase von gasbefeuerten Geräten oder
von anderen brennbaren Stoffen stam-
men.
Das Garen von Speisen „unter der
Flamme“ ist strengstens untersagt, da
eine freie Flamme die Filter beschädi-
gen und einen Brand verursachen kann,
deshalb in jedem Fall davon Abstand
nehmen. Das Braten in großen Mengen
Öl sollte unter ständiger Beobachtung
durchgeführt werden, wobei zu berück-
sichtigen ist, dass sich überhitztes Öl
entzünden kann.
Bei Verwendung mit anderen Koch-
geräten können exponierte Teile des
Geräts sehr heiß werden. Bei den tech-
nischen Maßnahmen und Sicherheits-
bedingungen für die Entrauchung sind
die Vorschriften der örtlichen Behörden
strikt einzuhalten.
Reinigen Sie die Dunstabzugshaube
regelmäßig von innen und von außen
(MINDESTENS MONATLICH unter den
Bedingungen, die in den Wartungsan-
weisungen für dieses Gerät angegeben
sind).
Die Nichtbeachtung der Anweisun-
gen zum Reinigen der Haube sowie zum
Ersetzen und Reinigen der Filter kann
einen Brand verursachen.
Verwenden oder verlassen Sie die
Haube nicht ohne ordnungsgemäß ins-
tallierte Glühbirnen, da die Gefahr eines
Stromschlags besteht.
Wir lehnen jede Verantwortung für
Fehlfunktionen, Beschädigungen oder
Verbrennungen des Geräts ab, die auf
die Nichtbeachtung der Anweisungen in
diesem Handbuch zurückzuführen sind.
Dieses Produkt ist gemäß der Euro-
päischen Richtlinie 2002/96 / EG für die
Entsorgung elektrischer und elektroni-
scher Geräte (Elektro- und Elektronik-
Altgeräte) gekennzeichnet. Indem Sie
sicherstellen, dass dieses Produkt ord-
nungsgemäß entsorgt wird, tragen Sie
dazu bei, mögliche negative Folgen für
die Umwelt und die menschliche Ge-
sundheit zu vermeiden, die andernfalls
auftreten könnten.Die Haube ist für den
Betrieb im Abluft- oder Umluftbetrieb
ausgelegt.
Das Symbol auf dem Produkt oder
auf den dem Produkt beiliegenden Do-
kumenten weist darauf hin, dass dieses
Gerät nicht als Hausmüll angesehen
werden kann. Stattdessen sollte es an
eine geeignete Sammelstelle für das
Recycling von elektrischen und elekt-
ronischen Geräten geliefert werden. Die
Entsorgung muss gemäß den örtlichen
Umweltschutzbestimmungen erfolgen.

7
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube
Für weitere Informationen über den
Prozess, die Sammlung und das Recy-
cling dieses Produkts wenden Sie sich
bitte an die zuständige örtliche Be-
hörde oder die örtliche Haushaltsab-
fallabteilung oder an das Geschäft, in
dem Sie dieses Produkt gekauft haben.
Das Gerät sollte an ein spezielles Sam-
mel- und Recyclingzentrum für Elektro-
und Elektronikgeräte geliefert werden.
Empfehlungen für die ordnungsgemäße
Verwendung zur Verringerung der Um-
weltbelastung: Schalten Sie die Hau-
be mit minimaler Geschwindigkeit ein,
wenn Sie mit dem Kochen beginnen.
Âund lassen Sie es nach seiner
Fertigstellung einige Minuten lang
arbeiten. Erhöhen Sie die Geschwindig-
keit nur, wenn viel Rauch und Dampf
vorhanden sind, und verwenden Sie die
Boost-Geschwindigkeit (en) nur in ext-
remen Situationen. Ersetzen Sie gege-
benenfalls die Kohlelter, um eine gute
Geruchsreduzierung zu gewährleisten.
Reinigen Sie gegebenenfalls die Fett-
lter, um eine gute Leistung des Fett-
lters sicherzustellen. Verwenden Sie
den in diesem Handbuch angegebenen
maximalen Kanaldurchmesser, um die
Efzienz zu optimieren und Geräusche
zu minimieren.
Zusätzliche Installationsfunktionen:
ÂVerwenden Sie zur Installation
nur die mit dem Produkt gelieferten Be-
festigungsschrauben. Wenn diese nicht
im Lieferumfang enthalten sind, kaufen
Sie den richtigen Schraubentyp.
ÂVerwenden Sie die richtige Län-
ge für die im Installationshandbuch an-
gegebenen Schrauben.
ÂWenden Sie sich im Zweifelsfall
an ein autorisiertes Service-Support-
Center oder eine ähnlich qualizierte
Person. ACHTUNG! Wenn die Schrauben
oder die Montagevorrichtung nicht ge-
mäß diesen Anweisungen installiert
werden, kann dies zu einem elektri-
schen Schlag führen.

8
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
VERWENDUNG ALS
ABGASANLAGE
In diesem Modus werden die Dämp-
fe über eine exible Leitung, die mit
dem Verbindungsring verbunden ist,
abgeführt. Der Durchmesser des Aus-
lassrohrs sollte dem Durchmesser des
Verbindungsrings entsprechen.
ACHTUNG! Das Auslassrohr ist
nicht im Lieferumfang enthalten und
muss separat erworben werden.
Im horizontalen Teil sollte das Rohr
leicht nach oben angehoben werden
(ca. 10 °), damit die Luftschneller ent-
weichen kann. Wenn die Haube mit
einem Aktivkohlelter ausgestattet ist,
entfernen Sie diesen.
Verbinden Sie die Haube mit dem
Auspuffrohr mit einem Durchmesser,
der dem Luftaustritt (Anschlussansch)
entspricht.
Die Installation von Rohren mit
kleinerem Durchmesser verringert die
Luftansaugleistung und erhöht den Ge-
räuschpegel erheblich.
Der Hersteller lehnt jede Haftung in
Bezug auf das Vorstehende ab.
! Verwenden Sie ein Rohr mit der mi-
nimal erforderlichen Länge.
! Verwenden Sie das Rohr mit der
geringsten Anzahl von Biegungen (ma-
ximaler Biegewinkel: 90 °).
! Vermeiden Sie große Änderungen
der Rohrquerschnitte.
! Die Innenäche des verwendeten
Rohres sollte so glatt wie möglich sein.
! Das Rohrmaterial muss normge-
recht zugelassen sein.
GERÄTEBETRIEB IM
ABSORBER-MODUS
(LUFTREINIGER)
Der bei Ihrem Händler erhältliche
Kohlelter sollte verwendet werden.
Die angesaugte Luft wird entfettet und
desodoriert, bevor sie durch den oberen
Gitter in den Raum zurückgeführt wird.

9
DEUTSCH TECHNISCHER PASS
Dunstabzugshaube

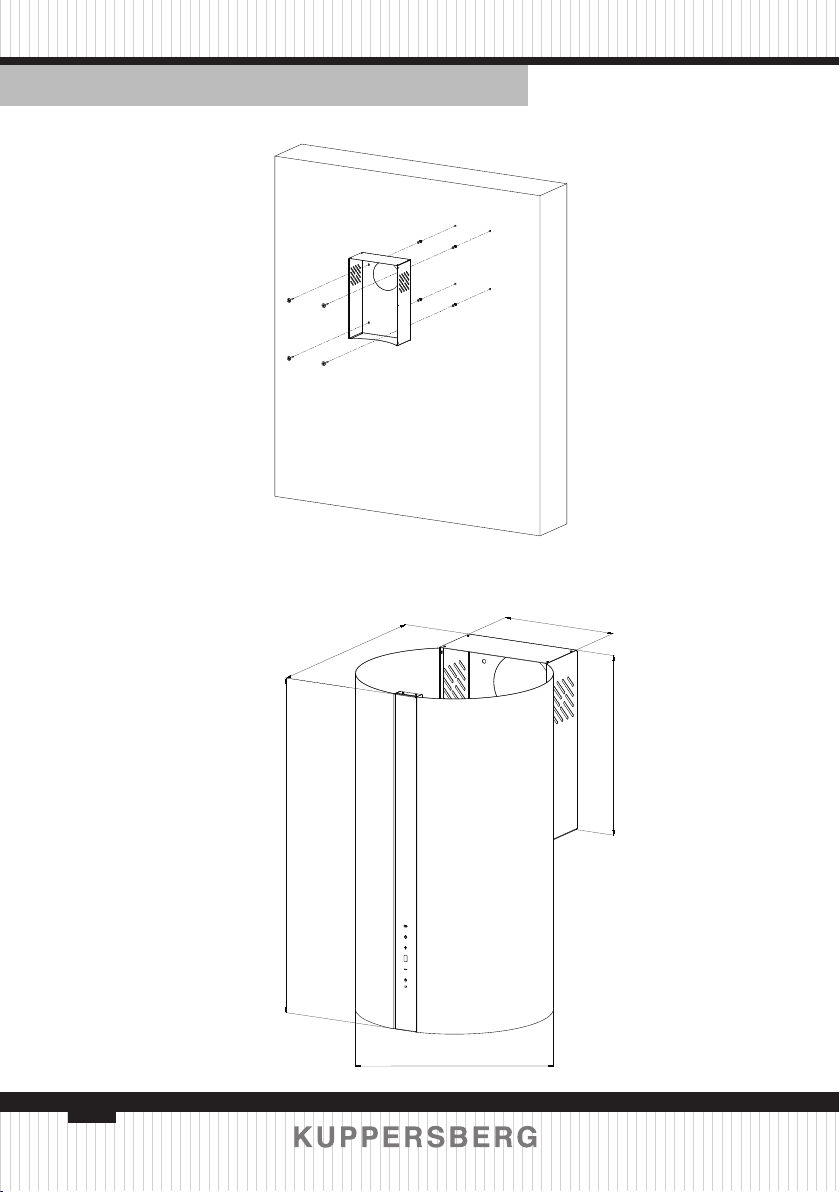

475
253
375
700
Ø400

10
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
ELEKTRISCHER
ANSCHLUSS
Die Netzspannung muss mit der
Spannung übereinstimmen, die auf dem
technischen Typenschild angegeben ist,
das sich im Inneren des Geräts bendet.
Wenn die Dunstabzugshaube mit einem
Stecker ausgestattet ist, schließen Sie
die Dunstabzugshaube an einen Stecker
an, der den geltenden Vorschriften ent-
spricht und an einem leicht zugängli-
chen Ort angebracht werden muss. Dies
kann nach der Installation erfolgen.
Wenn die Haube nicht mit einem Ste-
cker ausgestattet ist (direkter Anschluss
an das Netzwerk) oder sich der Steck-
verbinder auch nach der Installation
nicht an einem zugänglichen Ort ben-
det, verwenden Sie den entsprechenden
zweipoligen Schalter, der sicherstellt,
dass das Netzwerk bei Überspannungs-
bedingungen der Kategorie 3 gemäß
den Anweisungen vollständig getrennt
wird bei der Installation.
ACHTUNG! Vergewissern Sie
sich vor dem Anschließen der elektri-
schen Abgasanlage an die Stromver-
sorgung und vor dem Überprüfen der
ordnungsgemäßen Funktion, dass das
Netzkabel richtig angeschlossen ist.
Die Haube hat ein spezielles Strom-
kabel; Im Falle einer Beschädigung des
Kabels muss es beim technischen Kun-
dendienst bestellt werden.
INSTALLATION
Das Produkt ist sehr schwer, daher
muss die Installation der Haube von
mindestens zwei Personen durchge-
führt werden.
Vor dem Start der Installation:
ÂStellen Sie sicher, dass das von
Ihnen gekaufte Produkt die richtige
Größe für den von Ihnen gewählten Ins-
tallationsbereich hat.
ÂEntfernen Sie gegebenenfalls die
Kohlelter (*) (siehe auch den entspre-
chenden Absatz). Sie sollten nur instal-
liert werden, wenn Sie die Haube in der
Filterversion verwenden möchten.
ÂÜberprüfen Sie (aus Transport-
gründen), ob sich kein anderes Material
in der Haube bendet (z. B. Taschen mit
Schrauben (*), Garantien (*) usw.), ent-
fernen Sie sie schließlich und bewahren
Sie sie auf.
ÂWenn möglich, nehmen Sie den
freistehenden Schrank oder den Schub-
ladenschrank ab und schieben Sie ihn,
um den Zugang zur Rückwand / Decke
zu erleichtern. Wenn dies nicht mög-
lich ist, tragen Sie eine dicke Schutz-
beschichtung auf die Arbeitsplatte und
das Kochfeld auf, um sie vor Beschädi-
gungen und Ablagerungen zu schützen.
ÂWählen Sie eine ache Oberä-
che, um das Gerät zusammenzubauen.
Decken Sie diese Oberäche mit einer
Schutzbeschichtung ab und legen Sie
alle Details der Haube und der Befesti-
gungselemente hinein.
ÂКÜberprüfen Sie außerdem, ob
sich in der Nähe der Stelle, an der die
Haube installiert ist, eine Steckdose be-
