Kyosho Caliber 60 User manual

THE FINEST RADIO CONTROL MODELS
R
※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE. No. 21865
INSTRUCTION MANUAL
SAFETY PRECAUTIONS
This radio control model is not a toy.
この無線操縦模型は玩具ではありません！
●高速で回転するローターが付いた危険性のある 機械
です。 組立て、飛行(場所、電波)、点検、整備はご自身が
責任をもって行ってください。これはあなたの責任です。
●小さい部品が多いので、組立て作業は、必ず幼児の
手がとどかない所で行ってください。
●フライト前、フライト後は必ず、ビスの緩み、各部
品の劣化などを点検し、異常があれば交換・修理・
調整を行い、安全を確認してからご使用ください。
●純正部品以外のパーツを使用しないでください、事
故や不調の原因になるおそれがあります。また、
社外品を使用しての事故、破損等については、一切
責任を負いません、ご了承ください。
●組立て後に、もう一度説明書を見直して下さい。
説明書は、いつでも見られるように大切に保管して
ください。
●This is a kind of machine including a rotor which rotates with
high speed and has a possibility to be dangerous. You are
responsible for this model's assembly, safe operation (place
to fly, frequency) check and adjustment of the model.
●Assemble this kit only in places out of children's reach!
●Take enough safety precaution before and after operation.
After every flight, inspect screws and nuts for looseness, and
parts for wear. Any damaged parts should be immediately
replaced, repaired or adjusted for safe operation.
●Use only Kyosho genuine parts for replacement.
Failing to do so will result in accidents or malfunction of the
model. Kyosho do not take responsibilities for the accidents
and crashes if using the parts which are not Kyosho genuine
ones.
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
RADIO CONTROLLED ENGINE POWERED HELICOPTER
組立／取扱説明書
キャリバー 60
上級者向
For Advanced
flyers.
© 1999 KYOSHO／禁無断転載複製
※組立てる前にこの説明書を良くお読みになり充分に理解してください。
Before commencing assembly, please read these instructions thoroughly.

19~20mm
39~41mm
33~36mm
2
キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
2
使用できるサーボサイズ
SUITABLE SERVOS
エンジン／マフラー
Engine and Muffler
■グロー燃料
Glow Fuel
Glow Fuel
●No. 96815 ワンタッチプラグヒーター
One-touch Plug Heater
●No. 1791 ブリッツスターター
Blitz Starter
●No. 71481 シールドバッテリー
Sealed Battery
●No. 39508 燃料フィルター
Fuel Filter
No. 94402 中強度
Medium Strength
No. 94403 高強度
Hard Strength
●ロックタイト Loctite
No. 80701 燃料ポンプ（電動12V）
Fuel Pump (Electric 12V)
●
No. 96506 ボールデフグリス
Ball Diff Grease
●
No.96627
クイックタイトジェルボーイ
Gel Boy
●
No. 80702 燃料ポンプ（手動）
Fuel Pump (Manual)
●
1エンジンヘリ用無線操縦機（プロポ）
と電池
Radio for engine-powered R/C helicopters,
and dry batteries
●このキットにはエンジンヘリ用
EMSシステム対応（5サーボ+ジャイロ）の
プロポが必要です。
●プロポの取扱いは、プロポに付属の説明書
を参考にしてください。
■エンジンヘリ用プロポ
Radio for engine-powered
R/C helicopters
●This kit requires an EMS system radio for
engine-powered R/C helicopters with 5
servos and 1 gyro.
●For more information the radio, refer to the
instruction manual supplied with the set.
4始動用具
Required for engine starting: 5接着剤等 Glues & Lubricants
6さらに用意すると良いもの
Useful Additional Equipment
3グロー燃料、燃料ポンプ
Glow Fuel and Fuel Pump
The illustration of the radio shown here is taken from Futaba instructions.
本説明書のプロポイラストは、Futaba取扱説明書より転載しました。
■ヘリ用60クラスエンジン
■メインローター
■マフラー
Muffler
■プラグヒーター
Plug Heater
.60 size engine for helicopters
●Engines for R/C models require glow fuel. Never use gasoline (petrol) or kerosene; both cannot
be used! Also, be very careful when handling glow fuel, as it is highly flammable and explosive!
●Fuel should contain at least 15% of nitro metane.
■燃料ポンプ
Fuel Pump
modelenginefuel
ガソリンや灯油は
使用禁止
WARNING: Gasoline
or kerosene cannot
be used!
警告
■スターター
Starter
■ネジロック剤
Screw Locking Compound /
Screw Cement / Threadlocker
■グリス
Grease
■瞬間接着剤
Instant Glue (Super Glue)
■スターター用12Vバッテリー
12V Battery
●No. Z8020 HP 6mm/六角ツーウエイスターターシャフト
HP 6mm Hexagon Reversible Starter Shaft
■スターター シャフト
Starter Shaft
■燃料フィルター
Fuel Filter
Grease
ジャイロ
1
2
3
4
5
6
7
8
9/B
DSC
DUAL
ONVERSION
C
PULSECODE MODULATION
9CHANNEL
RECEIVER
CONNECT
RATEGYRO
空用（ヘリ用）のプロポセットを必ず
使用してください。（空用以外使用禁止）
CAUTION: Only use a radio for R/C heli-
copters! (Any other radio is prohibited!)
注意
●
7
組立てに必要な工具
Tools required
キットの他にそろえる物（２） REQUIRED FOR OPERATION (2)
■カッターナイフ
Sharp Hobby Knife
■六角レンチ（1.5mm, 2mm, 2.5mm, 3mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, and 3mm)
■＋ドライバー（小）
Phillips Screw Driver (S)
■ラジオペンチ
Needle Nose Pliers ■キリ
Awl
■ニッパー
Wire Cutters
■プラグレンチ
Glow Plug Wrench
スペシャルテーパーリーマー
SPECIAL TAPER REAMER No.80311
下穴加工が不要で、直接1mm〜15mm
の穴あけができる工具です。
No need to pre-drill!
Drills neat 1 ~ 15mm holes directly!
※使用する工具の取扱いには、充分注意してください。
Handle the tools carefully!
Main Rotor Blades
(12V-6.5A)
長さ : / 660 mm
取付穴: Hole size / 5 mm
厚さ: Thickness / 12 mm
Length
■ ラダーサーボ用 延長
コード（300mm）…1本
Extension Cord for
Rudder Servo (300mm)
●模型用エンジンは専用のグロー燃料が必要です。ガソリンや灯油は使用できませんので注意して
ください。また、グロー燃料は揮発性が高く引火しやすいので取扱いには充分注意してください。
燃料は、ニトロ分 15 % 以上が適しています。

3
プロポの準備 RADIO PREPARATION
●プロポを下の順番にしたがってセットします。
Set up the radio as explained below.
1
2
3
各設定画面を開く。（送信機）
図を参考に各設定を行う。（送信機）
4
4
トリムを中央にセットする。（送信機）
5
スイッチを入れる。（送信機）
6スイッチを入れる。（受信機）
7スティックを動かしてサーボが動いているか確認。
スイッチを切る。（受信機）
送信機のスティックを中立にする。（送信機）
8
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
9
10
11
上図に従い、各サーボ等を受信機に接続する。
●始める時
●終わる時
1
2
3
4
Set trims to center. (Transmitter)
5
Switch on the transmitter. (Transmitter)
Open the setting menu. (Transmitter)
Set up the data following the illustration. (Transmitter)
6Switch on the receiver. (Receiver)
7Make sure the servos move according to
your transmitter inputs.
Switch off the receiver. (Receiver)
Set transmitter sticks to neutral. (Transmitter)
8
Switch off the transmitter. (Transmitter)
Retract the antenna. (Transmitter)
9
10
11
Connect servos to the receiver using the illustration above.
●START
●FINISH
送信機
Transmitter
●リバーススイッチ Reverse Switch
JR プロポの場合
エルロン Aileron
スロットル Throttle
ノーマル Normal
リバース Reverse
CH3
スロットルサーボ
Throttle Servo
ジャイロ(GY501の場合) Gyro(In GY501 case)
R149DP受信機 R149DP Receiver
受信機スイッチ
Receiver Switch
ニッカド電池
Nicd Battery
充電口
Terminal to charge
CH6
ピッチサーボ
Pitch Servo
CH4 ラダーサーボ
Rudder Servo
CH2
エレベーターサーボ
Elevator Servo
CH1
エルロンサーボ
Aileron Servo
1
2
3
4
5
6
7
8
9/B
DSC
DUAL
ONVERSION
C
PULSE CODE MODULATION
9 CHANNEL
RECEIVER
CONNECT
RATEGYRO
ラダー Rudder
エレベーター Elevator
ピッチ Pitch
2
3
（モデルメニューが開く）
MDL を選択
選択
Select
選択
Select
1
3
4
2
5-2
選択
Select
タイプの設定で を選択する。
Select SR3 in Swash Type Menu.
SR3
SR3
Select MDL to open model menu.
5-1 AIL , ELE , PIT の作動量、作動方向を設定する。
Select the way and volume of AIL, ELE, PIT movement.
数値はスワッシュプレートの作動量
＋、ーはスワッシュプレートの作動方向
フタバ 1024 ZH の場合
In Futaba 1024ZH case.
EMS の設定 EMS setting
65 SWASH MIX
3 SERVOS (120¡)
AILE - 65
ELEV - 65
PITCH + 65
エルロン
エレベーター
ピッチ
In case of JR radio
＋, ー indicate a direction of swashplate movement.
Figure indicates the volume of Swashplate movement.

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
4
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2

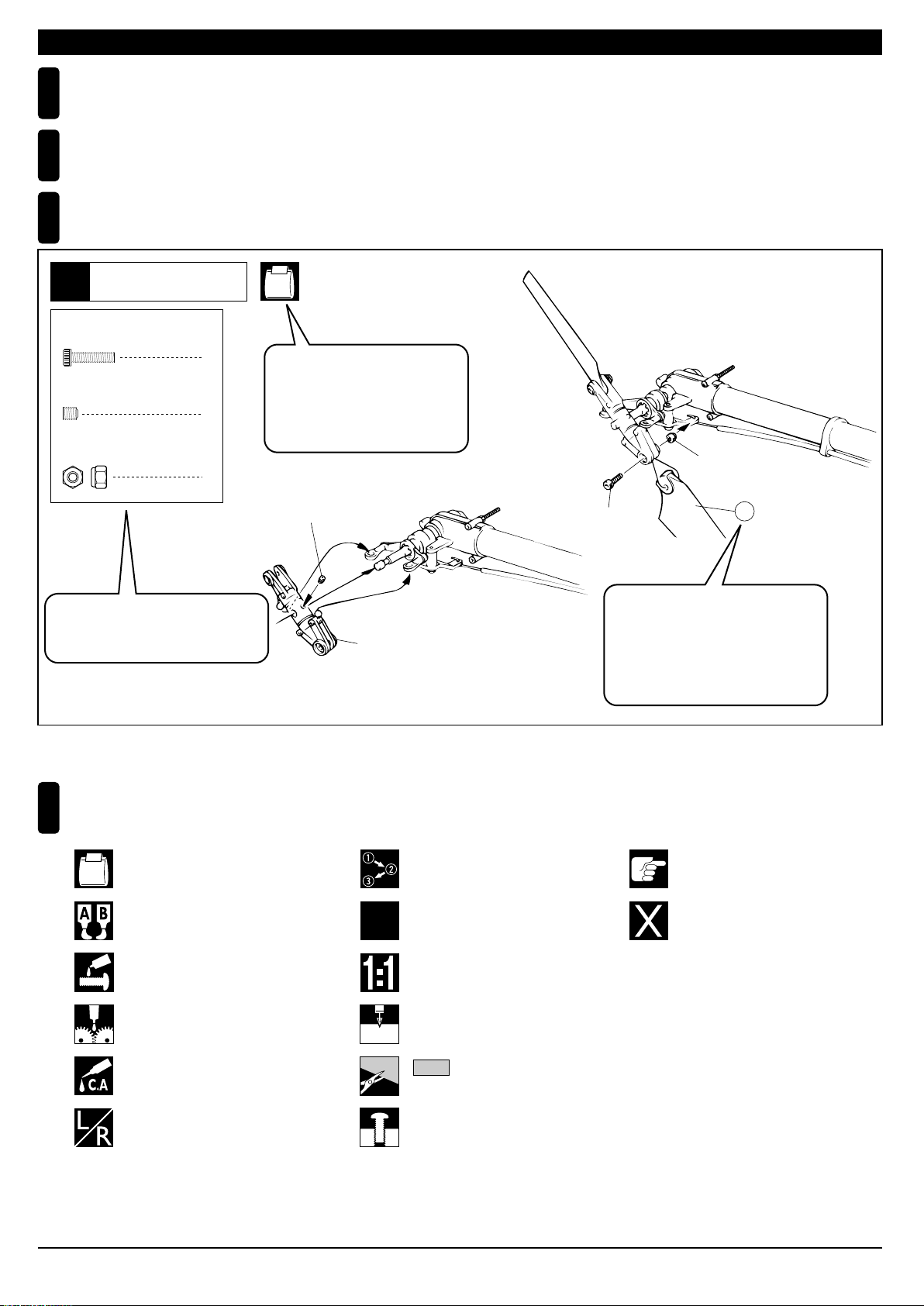

説明書の見かた
How to read the instruction manual:
3
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlock (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tempororarily tighten.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
注意して組立てる所。
Pay close attention here!
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
2mm
〔説明例 Example〕
番号の順に組立てる。
Assemble in the specified
order.
9テール
Tail HH-2
2
2.6 x 10mm キャップビス
Cap Screw
1
3 x 3mm セットビス
Set Screw
2
2.6mm ナイロンナット
3 x 3mm
テールローターアッセンブリー
Tail Rotor Assembly
2.6 x 10mm
2.6mm
92
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
Nylon Nut

BEFORE YOU BEGIN (2)
5
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が
ありますが、部品が確実に固定されるまでしめこんでください。 ただし、しめす
ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
7
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立て
てください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams on the
left side in each assembly step. Some screws are extras.
6
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
4mm
E4 Ｅリング
E-ring
●6,000
パーソナルバンドモニターについて ABOUT THE "PERSONAL FREQUENCY MONITOR"
愛機の飛行前に、使うバンドのクリスタルをセット
してスイッチオン！ 同一バンドの電波をキャッチ
するとブザー音とLEDの光で警告。
Before operating your helicopter, plug the crystal of your
frequency into the Personal Fre-quency Monitor. As soon
as you switch it on, you'll know for sure through an interfe-
-rence signal and LED lamps whether somebody else is
on your fre-quency or not! PERSONAL
BAND MONITOR
40MHZ
OFF
ON
KYOSHO
CORPORATION
No.80591
JRMSA
77
KYOSHO CORPRATION
No.80591 (40MHz)
No.80592 (72MHz)
専用クリスタル別売
Special crystals are
available at Kyosho!
キット内の部品の中には、組立済みの部品があります。
念のためビス等のゆるみが無いか確認してから、組立て
てください。
Inside the kit, you will find assemblies, i.e. sections that are pre-assembled
and hence consist of more than one part. To make sure these assemblies
are safely assembled, check among others their screws for looseness. Only
then, build in the assemblies.
5

8
3x4x4.5mm カラー
Collar
1

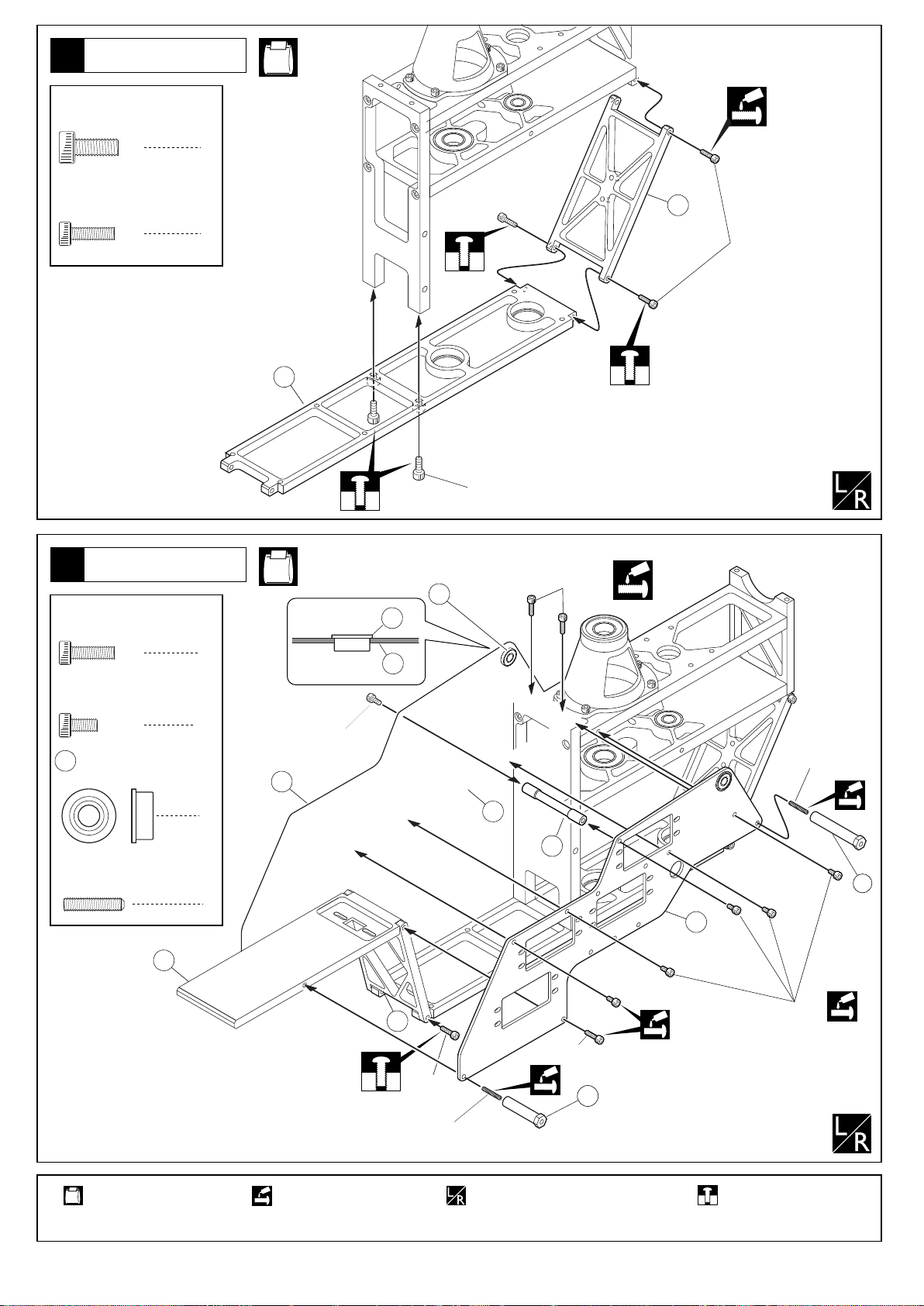

2ラダ−フレーム
Ladder Frame
使用する袋詰。
Part bags used.
12x24x6mm ベアリング
Ball Bearing
2
7x17x5mm ベアリング
Ball Bearing
2
3x10mm キャップビス
Cap Screw
8
3x8mm キャップビス
Cap Screw
5
3x10mm
3x10mm
3x8mm
CA-1.CA-2
CA-1,CA-2
ラダ−フレーム
Ladder Frame
向きに注意。
Note the direction!
6
ネジロック剤を塗る。
Apply threadlock
(screw cement).
この説明書は本品の構造をご理解いただくために、組立済のアッセンブリ−部分やベアリング等の接着済
部分も組立ていただくように説明しています。オーバーホール、部品交換等のときに参考にしてください。
In Order to understand full assembly sequence, this instruction manual shows the complete assembly of this model,
even though some elements are supplied pre-built. please refer to it when carrying out maintenance or replacing parts.
707
707
707
708
708
602
603
602
603
604
647
647
647
601
708
610
610
ベアリング組立済
Ball Bearing pre-installed
602
708

3
4
ラダ−フレーム
Ladder Frame
サーボプレート
Servo Plate
使用する袋詰。
Part bags used.
3x10mm キャップビス
Cap Screw
6
3x6mm キャップビス
Cap Screw
5x11x5mm Fベアリング
Flanged Ball Bearing
10
2
3x10mm
3x10mm
接着済
glued
3x10mm
3x6mm
3x6mm
4x10mm
4x10mm キャップビス
Cap Screw
2
3x10mm キャップビス
Cap Screw
4
左右同じように組立てる。
Assemble left and right sides the same way.
仮止め。
Temporarily tighten.
605
606
609
607
611
611
608
611
709
709
709
CA-B,CA-1,CA-2
CA-C,CA-1,CA-2
3x14mm
3x10mm
外側
Outside
内側
Inside
608727
Short Body Mount
7
ネジロック剤を塗る。
Apply threadlock
(screw cement).
699
698
3x14mm
短い方
4
3x14mm セットビス
Set Screw

5
6
CA-B
プーリー
Pulley
CA-B
CA-3
使用する袋詰。
Part bags used.
10x19x5mm ベアリング
Ball Bearing
2
10x16x12mm ワンウェイベアリング
One Way Bearing
1
7x13x1.5mm カウンターギヤ カラー
Counter Gear Collar
1
刻印があるほうが下
Mark should be this way down
2
3x5mm セットビス
Set Screw
710
710
710
711
711
612
616
616
617
614
615
613
グリスを塗る。
Apply grease.
塗布済 補充はNo96506ボールデフグリス
を必ず使用する。
Be certain to apply 96506 ball diff.grease
ベルトを折らないように注意。
Be careful not for being bent.
プーリー
Pulley
8
ネジロック剤を塗る。
Apply threadlock
(screw cement).
A
A へ
3x5mm
3x5mm
上
Top
下
Bottom
注意して組立てる所。
Pay close attention here!
組立済
pre-assembled

7
8
CA-B,CA-3
CA-B,CA-4

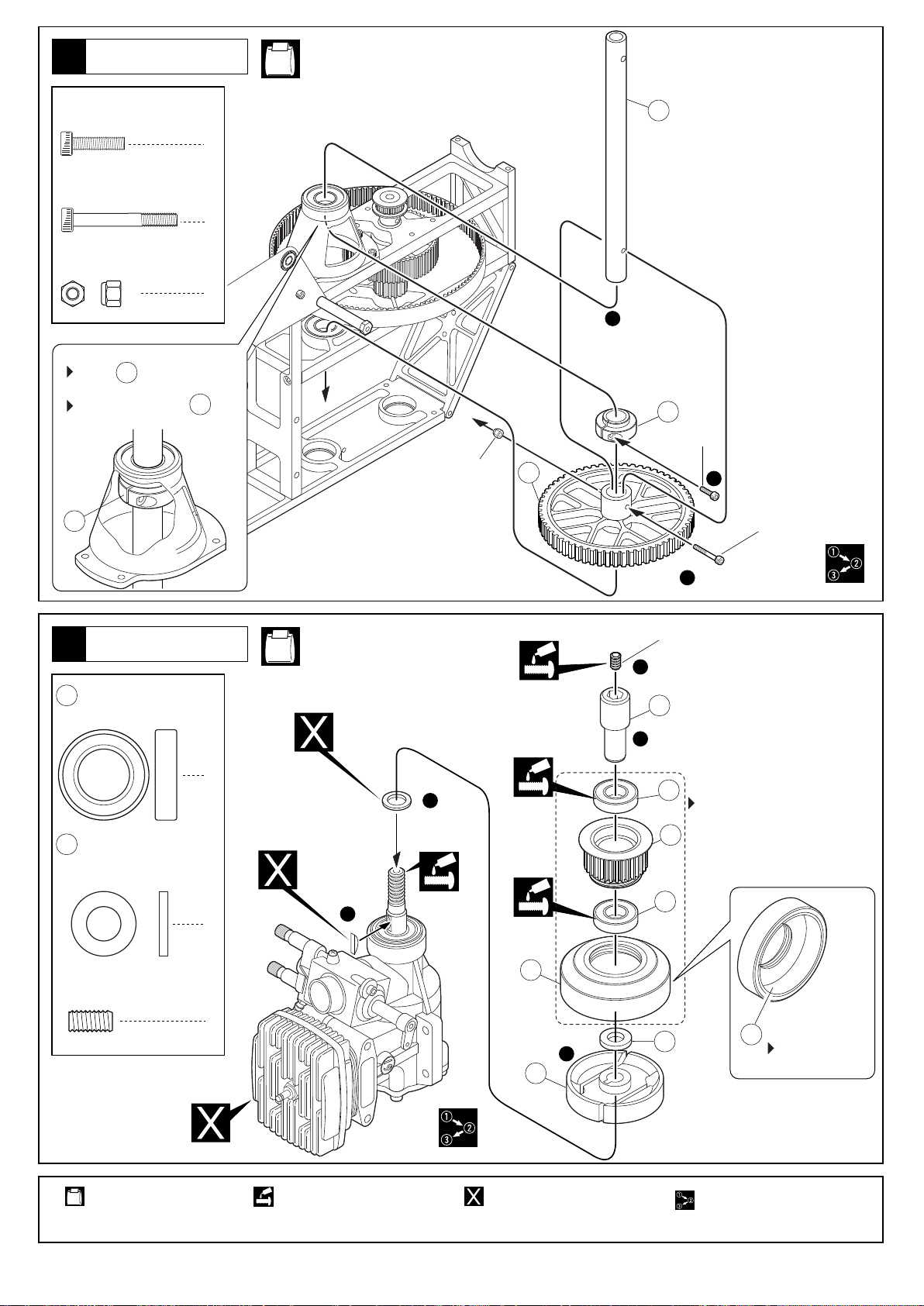

メインマスト
Main Mast
使用する袋詰。
Part bags used.
1
3x12mm キャップビス
Cap Screw
1
2
12x21x5mm ベアリング
Ball Bearing
1
3x24mm キャップビス
Cap Screw
1
3mm ナイロンナット
Nylon Nut
3x24mm
3x12mm
3mm
5x10mm
別購入品
Must be purchased
separately!
712
クラッチシャフトワッシャー
Clutch Shaft Washer
721
620
621
619
番号の順に組立てる。
Assemble in the specified
order.
3
2
1
3
6
5
2
1
712
712
721
625
622
623
クラッチ
Clutch
626
ウッドラフキー
Woodruff Key
注意 は上部ベアリング
にピッタリ合せる。
Note: Be sure to install tightly
against upper bearing.
612
612
612
1
5x10mm セットビス
Set Screw
624
組立済
pre-assembled
組立済
pre-assembled
9
ネジロック剤を塗る。
Apply threadlock
(screw cement).
エンジン
Engine.
エンジン付属ワッシャー
Supplied with the engine.
エンジン付属
Supplied with the engine.

CA-B,CA-4
CA-4
使用する袋詰。
Part bags used.
9
10
4
4x10mm キャップビス
Cap Screw
4
4x15mm キャップビス
Cap Screw
4x15mm
左右同じように組立てる。
Assemble left and right sides the same way.

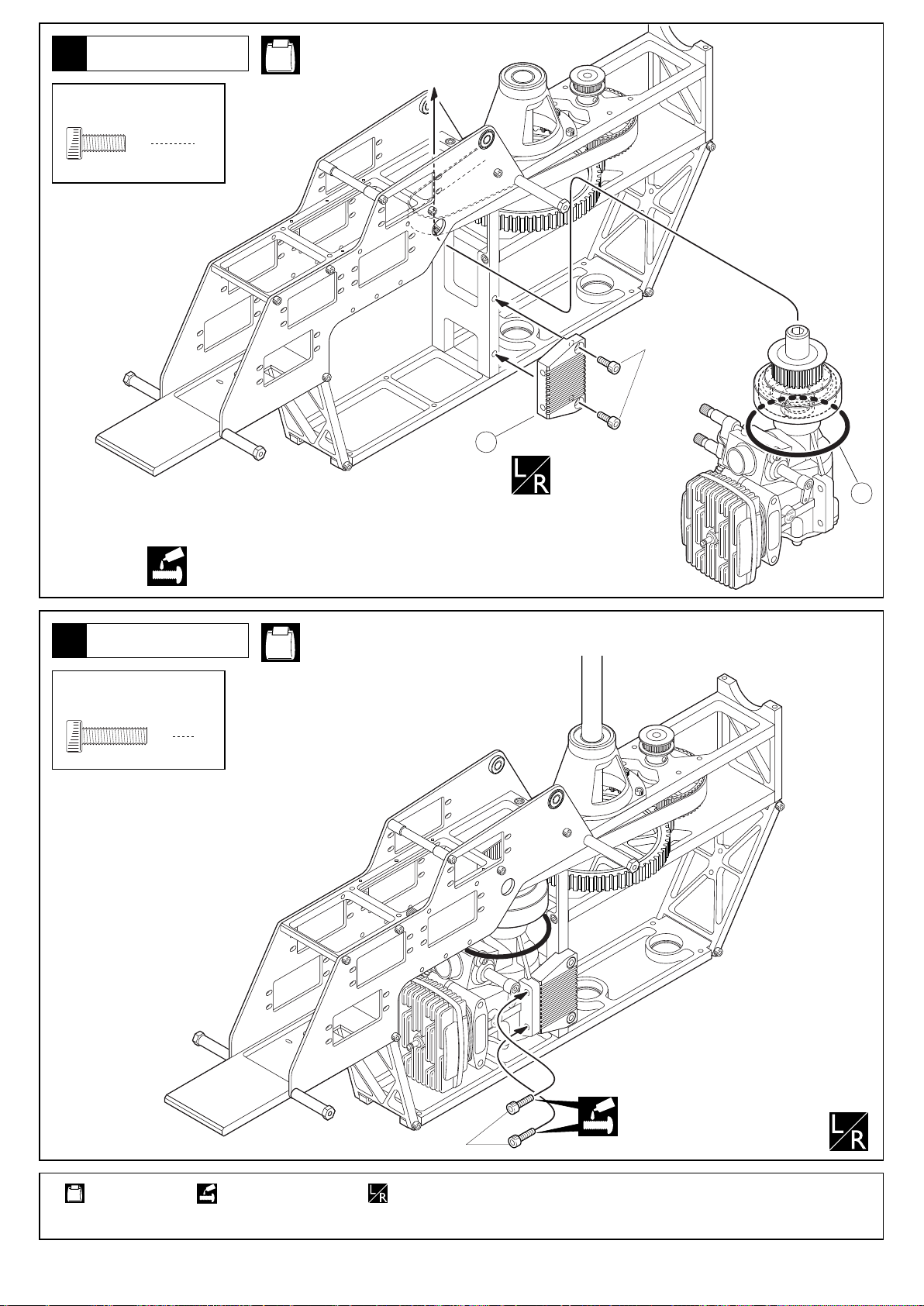

エンジン
Engine Installation
627
4x10mm
628
エンジン
Engine Installation
10
ネジロック剤を塗る。
Apply threadlock
(screw cement).
すべてのビス
Every Screw

ク−リングファンカバー
Cooling Fan Cover
632
3x8mm
3x6mm
627
630
631
713
713
629
4x20mm
組立済
pre-assembled
使用する袋詰。
Part bags used.
左右同じように組立てる。
Assemble left and right sides the same way.
11
12
CA-B,CA-4
CA-4
CA-4
ク−リングファン
Cooling Fan
ク−リングファン
Cooling Fan
3x6mm キャップビス
Cap Screw
2
4x20mm キャップビス
Cap Screw
1
6x13x5mm ベアリング
Ball Bearing
2
13
3x8mm キャップビス
Cap Screw
4
713
11
ネジロック剤を塗る。
Apply threadlock
(screw cement).

使用する袋詰。
Part bags used.
左右同じように組立てる。
Assemble left and right sides the same way.
14
15
3 4
34
CA-5
CA-5

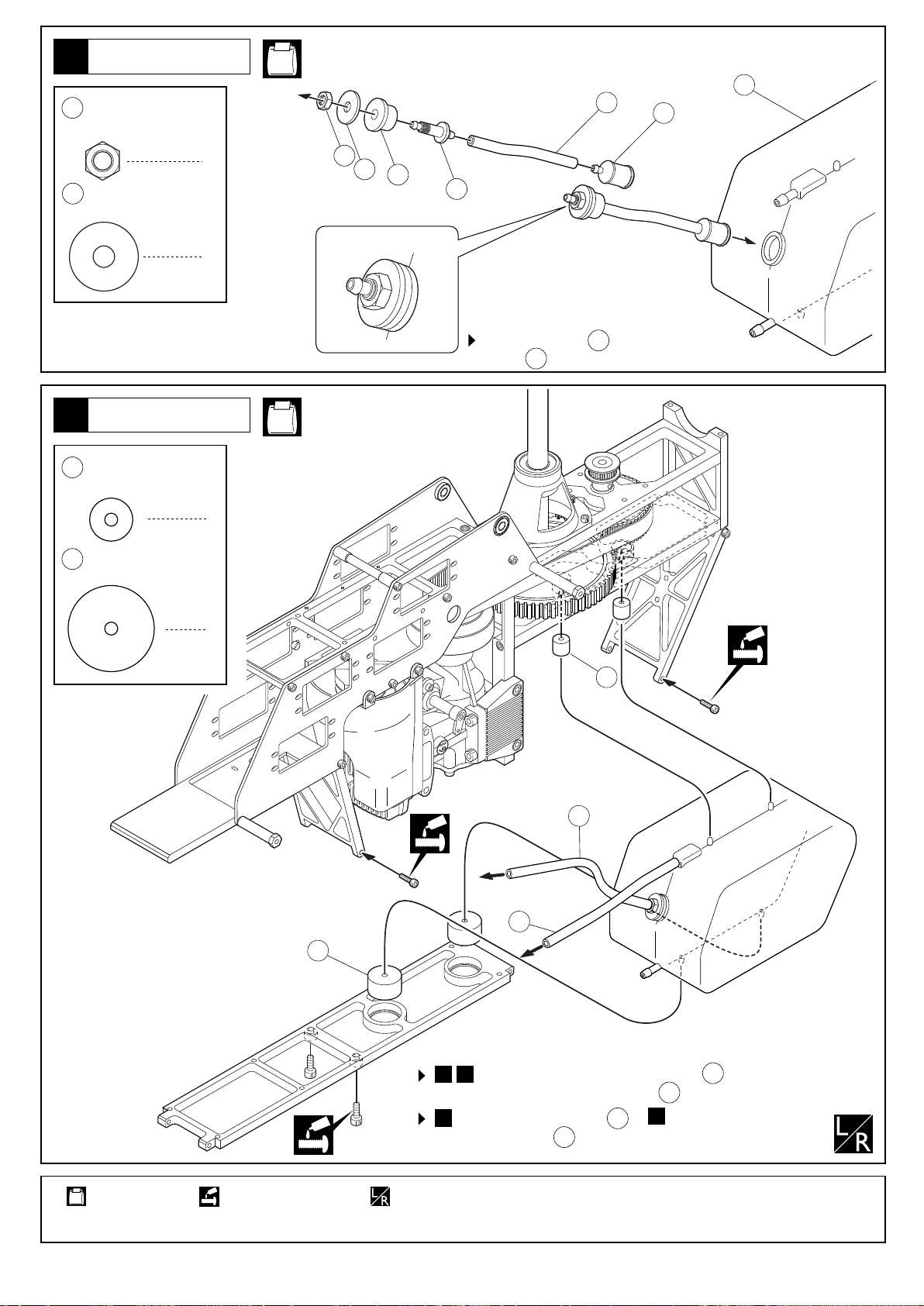

燃料タンク
Fuel Tank
燃料タンク
Fuel Tank
シールワッシャー
Seal Washer
1
1
127
127
126
125
634
633
130
シールナット
Seal Nut
128
128
128
128
タンクに入れた後、 をしめる。
Tightten after assembly has been inserted in fuel tank.
で仮止めしておいたラダ−フレーム（F） をはずし
タンク取付後、再度ラダ−フレーム（F） を取付ける。
637
635
635
636
606
606
Remove screws used to fix in ,install fuel tank as
shown and re‑fit
606
606
キャブレターへ
Carburetor
マフラーへ
Muffler
2
タンクホルダー （A）
Tank Holder (A)
2
タンクホルダー （B）
Tank Holder (B)
637
636
12
ネジロック剤を塗る。
Apply threadlock
(screw cement).

4x4mm
2x8mm
3x6mm
E 4
3x8x1mm
3x12mm
3x5mm
641
639
122
640
640
714
722
642
643
139
644
645
136

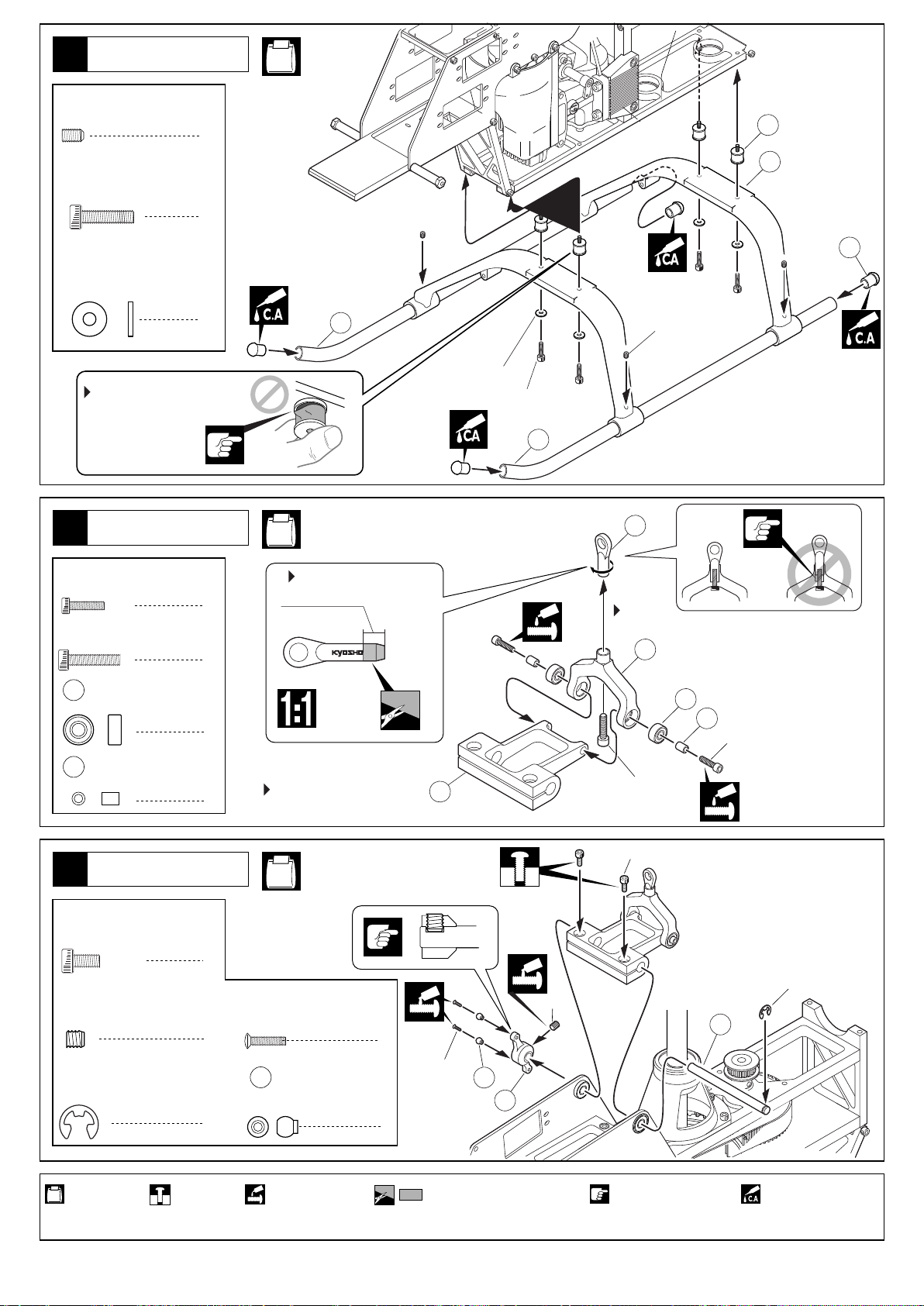

エレベーターレバー
Elevator Lever
13
5mm
2x8mm
2.6x12mm
組立済
キットはカット済
ベアリング組立済
Ball Bearings pre‑installed
This portion is cut in kit
しめすぎに注意。
Do not tighten excessively.
Pre-assembled
16
CA-B,CA-7
CA-7
17
エレベーターレバー
Elevator Lever
18
使用する袋詰。
Part bags used.
4
3x5mm セットビス
Set Screw
4
3x8x1mm ワッシャー
Washer
2
2x3x4mm カラー
Collar
2
3x7x3mm ベアリング
Ball Bearing
リンケージボール
Linkage Ball
2
136
2x8mm サラ小丸ビス
RT/H Screw
2
3x6mm キャップビス
Cap Screw
2
1
1
4x4mm セットビス
Set Screw
E 4 E リング
E-ring
714
722
仮止め。
Temporarily tighten.
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
ブレース
Brace CA-C,CA-6
ネジロック剤を塗る。
Apply threadlock
(screw cement).
2
2x8mm キャップビス
Cap Screw
1
2.6x12mm キャップビス
Cap Screw
をカットする。 原寸図
True-to-scale
diagram.
4
3x12mm キャップビス
Cap Screw
注意して組立てる所。
Pay close attention here!

19
CA-B,CA-7
CA-B
CA-B,CA-7
20

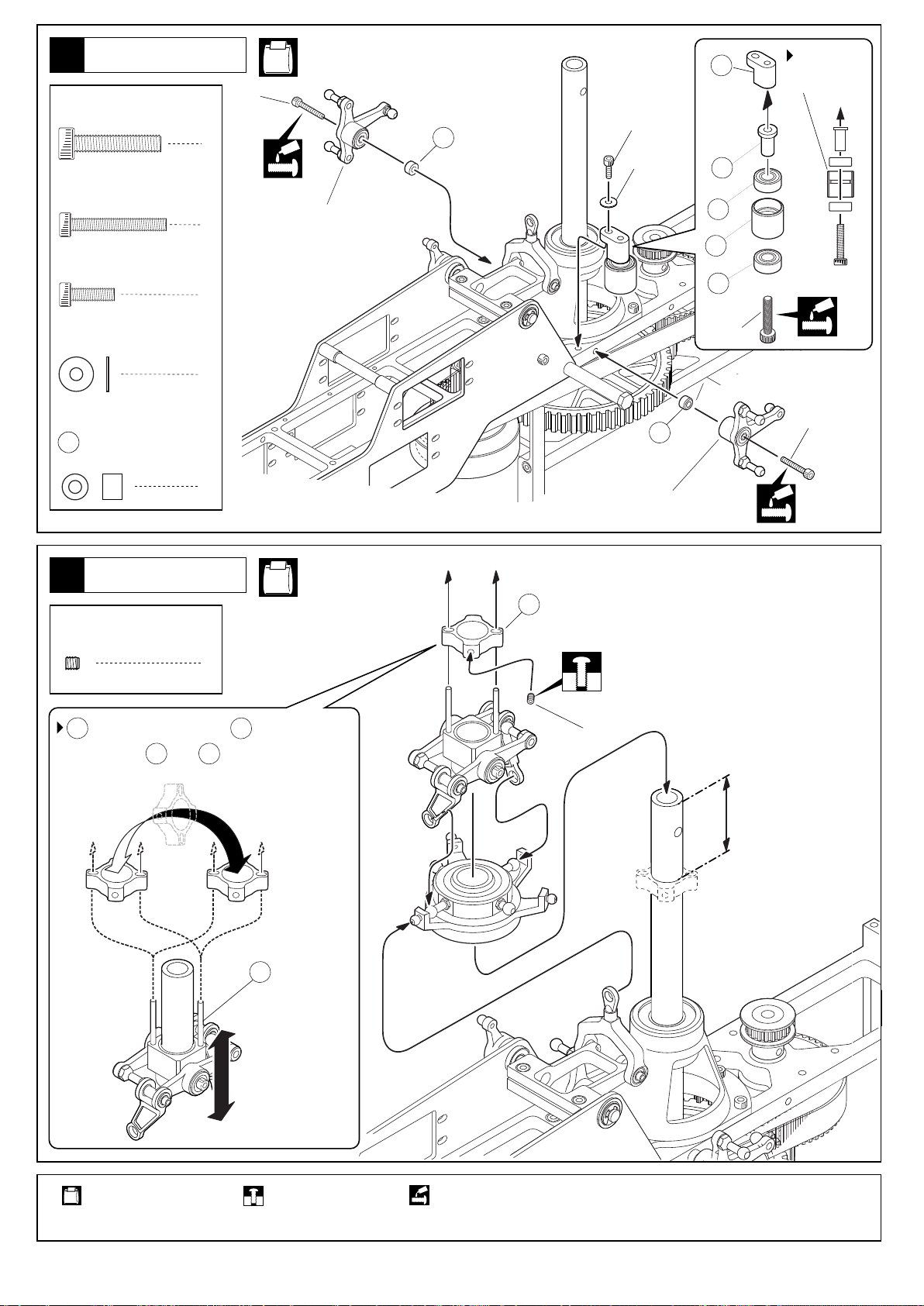

スワッシュプレート
Swash Plate
21
使用する袋詰。
Part bags used.
3x8x4mmF ベアリング
Ball Bearing
4
2
2
4
M3-5リンケージボール
M3-5 Linkage Ball
M3-11リンケージボール
M3-11 Linkage Ball
M3-5リンケージボール
M3-5 Linkage Ball
M3-8リンケージボール
M3-11 Linkage Ball
M3-8リンケージボール
M3-8 Linkage Ball
3x8x4mmF ベアリング
Flanged Ball Bearing
4
2x5x2.3mmF ベアリング
Flanged Ball Bearing
4
2
2
2セット組立てる（例）。
x 2
x 2
x2
Assemble as many times as
specified (here: twice).
451
2
451
450

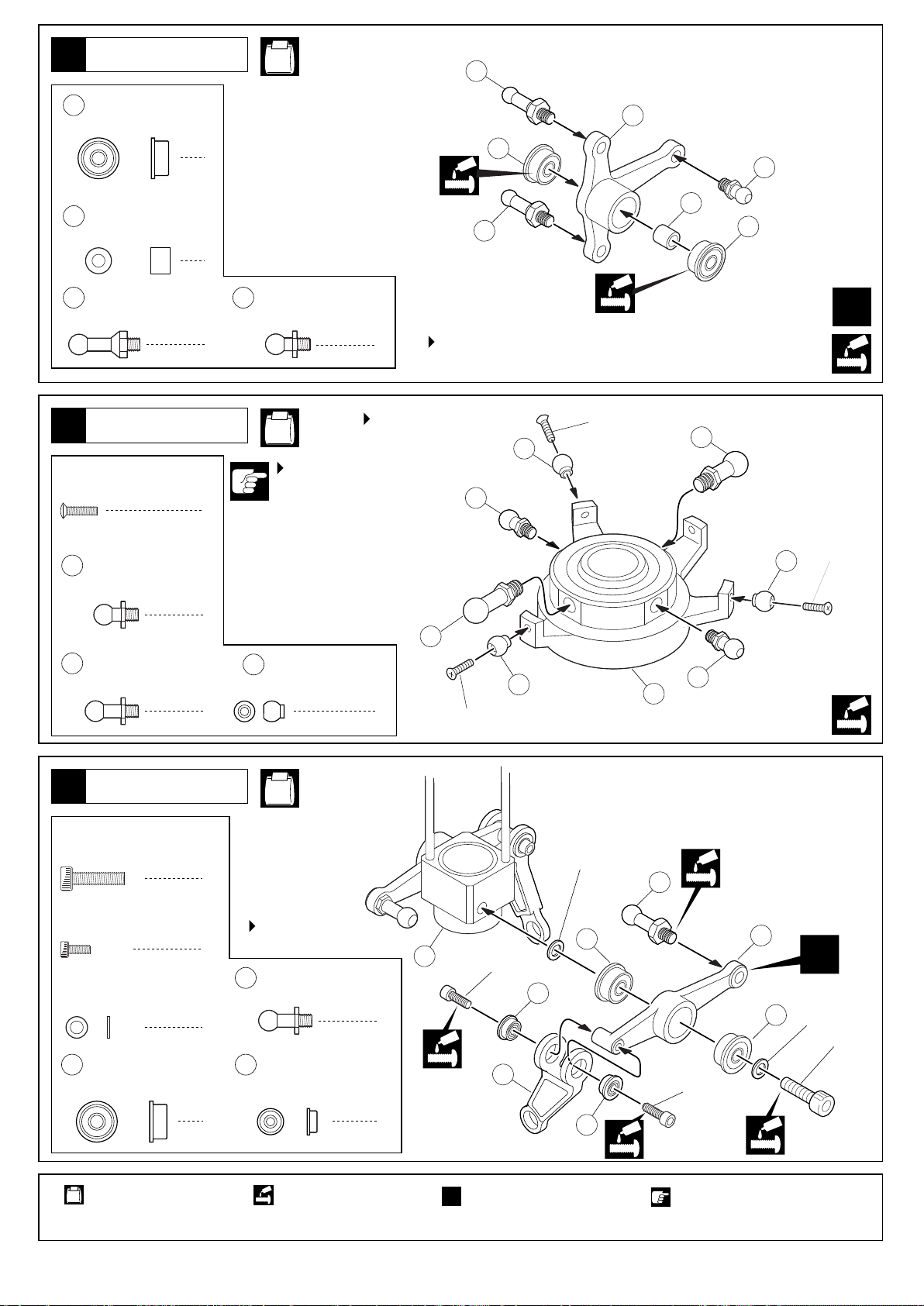

ウォッシュアウトアーム
Washout Arm
エルロンレバー
Aileron Lever
14
ネジロック剤を塗る。
Apply threadlock
(screw cement).
3x12mm キャップビス
Cap Screw
2
3x5x0.5mm ワッシャー
Washer
4
2x7mm サラ小丸ビス
RT/H Screw
3
リンケージボール
Linkage Ball
3
136
136
136
136
2x7mm
2x7mm
2x5mm
2x5mm
3x12mm
3x5x0.5mm
3x5x0.5mm
2x7mm
4
2x5mm キャップビス
Cap Screw
715
715
715
652
652
646
724
724
724
450
450
451
451
450
450
648
715
715
451
650
715
716
716
716
651
649
ベアリング組立済
pre-assembled bearing
ベアリング組立済
pre-assembled bearing
組立済
pre-assembled
すべてのビス
Every Screw
すべてのビス
Every Screw
3x6x4.5mm カラー
Collar
スワッシュプレートは、ガタ
を取る為に圧力をかけて組立
ててあり、回転が重く感じら
れる場合があります。
In order to remove play on
No. 648 upper and lower
plate, pressure to bearings
are applied. (You may feel it
is not smooth but it is in a
normal condition)
注意して組立てる所。
Pay close attention here!

3x22mm
3x10mm
3x8x0.5mm
652
エルロンレバー
Aileron Lever
618
4x20mm
631
713
720
713
向きに注意。
Note the
direction.
3x22mm
652
エルロンレバー
Aileron Lever
15
3x3mm
約 32mm
653
649
649 がスムーズに動く方向に 653 を取付ける。
Please reverse 653 when 649 does not move smooth.
approx. 32mm
ネジロック剤を塗る。
Apply threadlock
(screw cement).
22
CA-7
エルロンレバー
Aileron Lever
2
3x22mm キャップビス
Cap Screw
1
3x10mm キャップビス
Cap Screw
1
3x8x0.5mm ワッシャー
Washer
23
1
使用する袋詰。
Part bags used.
仮止め。
Temporarily tighten.
3x3mm セットビス
Set Screw
4x20mm キャップビス
Cap Screw
1
CA-7
2
652
3x6x4.5mm カラー
Collar
スワッシュプレート
Swash Plate

24
使用する袋詰。
Part bags used.
CA-B
16
ネジロック剤を塗る。
Apply threadlock
(screw cement).
4
3x7x3mmF ベアリング
Ball Bearing
4
M3‑11リンケージボール
M3-11Linkage Ball
25
CA-B

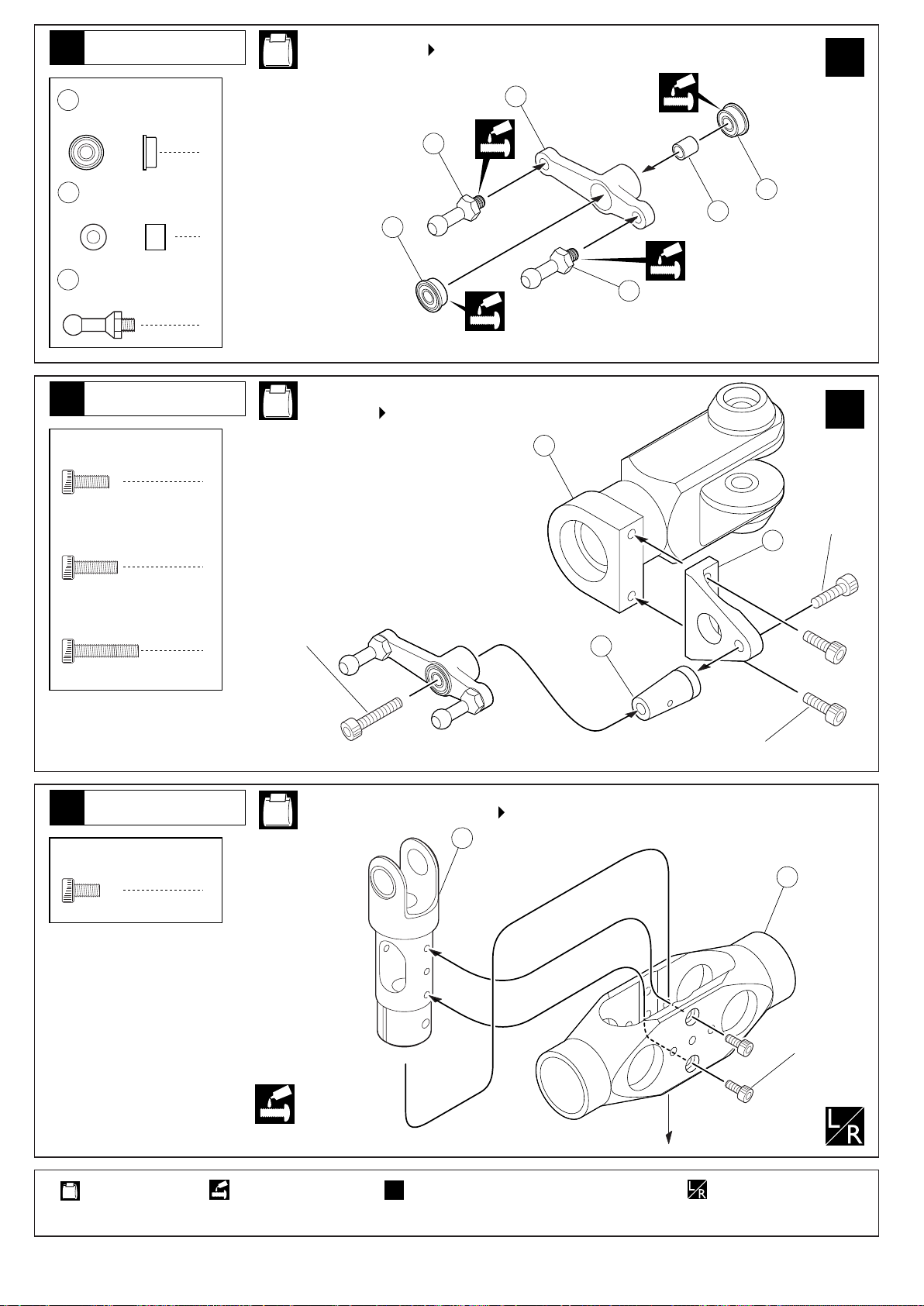

メインローターグリップ
Main Rotor Grip
4
3x8mm キャップビス
Cap Screw
2
3x10mm キャップビス
Cap Screw
2
3x15mm キャップビス
Cap Screw
26
CA-B
メインローターヘッド
Main Rotor Head
4
3x6mm キャップビス
Cap Screw
3x10mm
3x8mm
3x15mm
3x6mm
２セット組立てる（例）。
x 2
x 2
x2
Assemble as many times as specified (here: twice).
左右同じように組立てる。
Assemble left and right sides
the same way.
すべてのビス
Every screw
ミキシングレバー
Mixing Lever
724 724
654
724
652
717
717
717
655
656
657
658
659
組立済
pre-assembled
組立済
pre-assembled
組立済
pre-assembled
2
652
3x6x4.5mm カラー
Collar

27
使用する袋詰。
Part bags used.
CA-B
メインローターヘッド
Main Rotor Head
17
ネジロック剤を塗る。
Apply threadlock
(screw cement).
2
1
シーソーダンパー
3x23.8mm ニードルピン
2
2.6x4mm キャップビス
Cap Screw
x2
1
4
3
2
番号の順に組立てる。
Assemble in the
specified order.
A
A
グリスを塗る。
Apply grease.
2.6x4mm
2.6x4mm
小
Small
大
Large
の穴の大きさに注意。
Note the different hole sizes in .
28
CA-B
メインローターグリップ
Main Rotor Grip
4
8x16x5mm ベアリング
Ball Bearing
2
8x16x5mm スラストベアリング
Thrust Bearing
2
スラストカラー
Thrust Collar
２セット組立てる（例）。
x 2
Assemble as many times as specified (here: twice).
661
661
661
660
662
662
723
723
16
17
209
16
16
17
17
17
17
209
組立済
pre-assembled
組立済
pre-assembled
Seesaw Damper
Needle Pin

29
使用する袋詰。
Part bags used.
CA-B
18
ネジロック剤を塗る。
Apply threadlock
(screw cement).
2

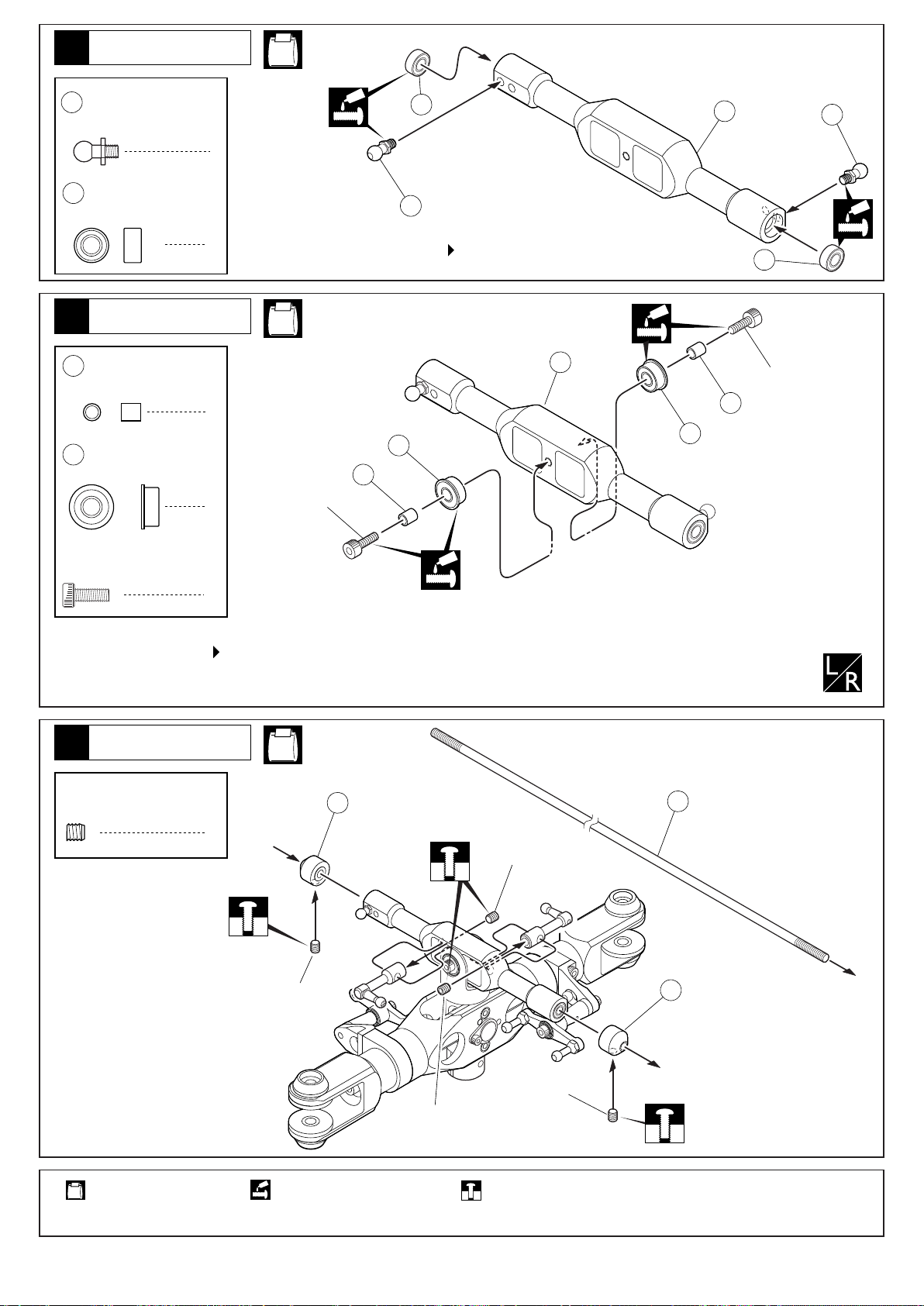

スピンドルシャフト カラー
Spindle Shaft Collar
4x12x2mm スピンドルワッシャー
Spindle Washer
4x10mm キャップビス
Cap Screw
左右同じように組立てる。
Assemble left and right sides
the same way.
4x10mm
30
CA-8
ヒラ−コントロールレバー
Hiller Control Lever
2
2
リンケージボール
Linkage Ball
2
136
136
2x16mm サラ小丸ビス
RT/H Screw
2
2x16mm
31
CA-8,CA-14

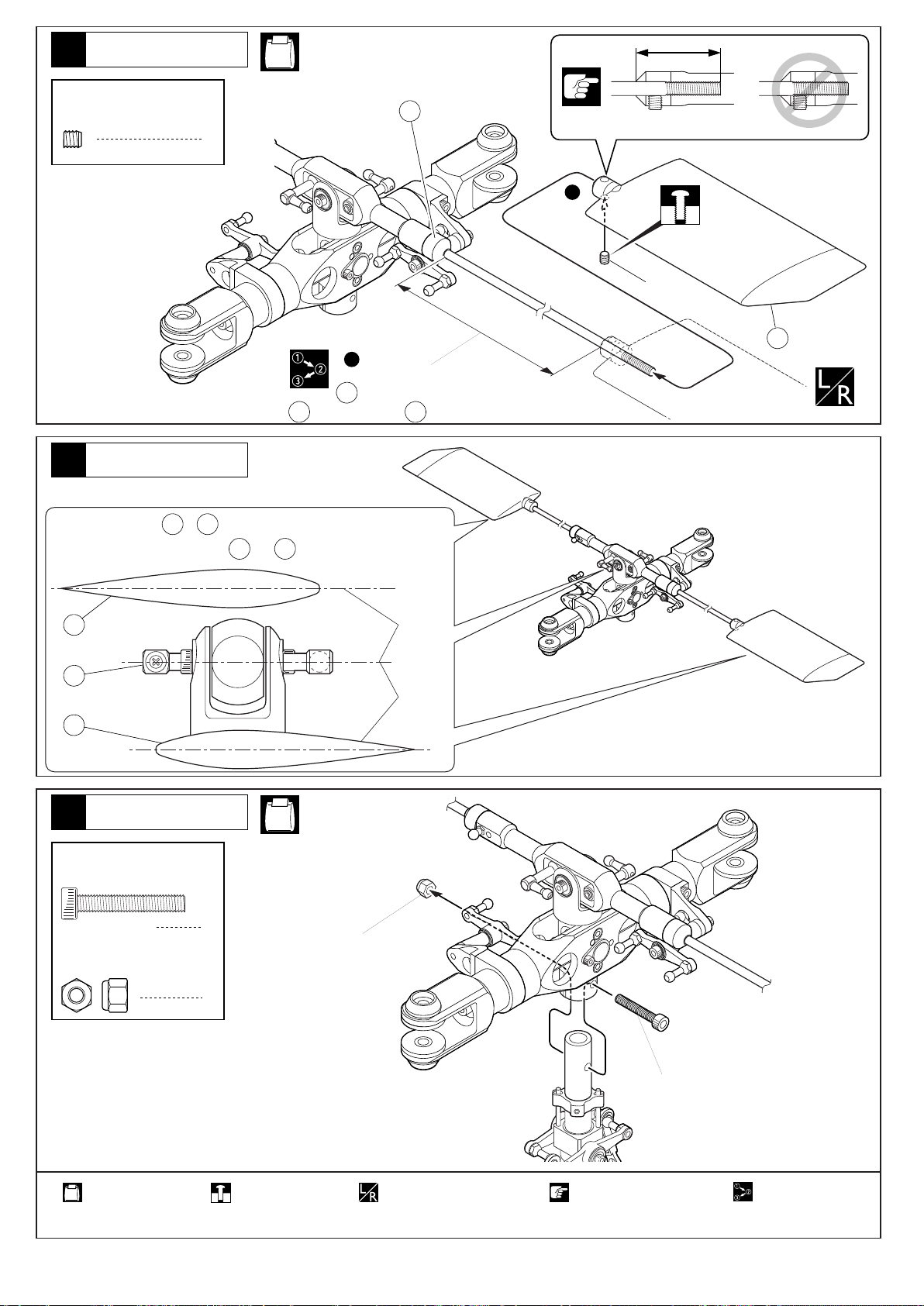

スタビライザーブレ−ド
Stabilizer Blade
2セット組立てる (例) 。
x 2
x 2
x2
Assemble as many times as
specified (here: twice).
217
217
18
18
214
215
704
663
組立済
pre-assembled
組立済
pre-assembled
メインローターヘッド
Main Rotor Head
Warning!
Warning!
ビスにゆるみがないか、確認する。
飛行中にはずれると操縦不能になり
事故につながります。
Be sure to tighten 4x10 cap screws.
If coming off during flights, you lose
control of your airplane. It may lead
accidents!
●重要な注意事項がある
マークです。必ずお読み
ください。
Do not overlook this symbol!

33
使用する袋詰。
Part bags used.
CA-8
メインローターヘッド
Main Rotor Head
19
ネジロック剤を塗る。
Apply threadlock
(screw cement).
2
3x4x4.5mm カラー
Collar
34
CA-A,CA-8
メインローターヘッド
Main Rotor Head
2
4x9x4mm F ベアリング
Flanged Ball Bearing
2
3x8mm キャップビス
Cap Screw
3x8mm
3x8mm
32
CA-8
スタビライザーシーソ−
Stabilizer Seesaw
2
2
4x8x3mm ベアリング
Ball Bearing
M3-5リンケージボール
M3-5 Linkage Ball
A
A
4x4mm
4x4mm
4x4mm
4x4mm
4
4x4mm セットビス
Set Screw
仮止め。
Temporarily tighten
450
220
450
647
647
647
706 706
706
664
450
664
220
220
216
216
446N
ベアリング組立済
Bearing pre-installed
ベアリング組立済
Bearing pre-installed

37
使用する袋詰。
Part bags used.
CA-8
メインローターヘッド
Main Rotor Head
20
4x4mm
35
CA-8,CA-11
スタビライザーブレ−ド
Stabilizer Blade
2
4x4mm セットビス
Set Screw
4x25mm キャップビス
Drag bolt
仮止め。
Temporarily tighten.
左右の長さが同じになるように
のセットビスを締め付ける。
左右同じように組立てる。
Assemble left and right sides
the same way.
1
1
4mm ナイロンナット
Nylon Nut
36
メインローターヘッド
Main Rotor Head
4x25mm
4mm
216
216
216
663
注意して組立てる所。
Pay close attention here!
1
2
番号の順に組立てる。
Assemble in the
specified order.
平行
Parallel
平行
Parallel
と が平行になるように調整する。
663
663
663
214
Ensure that and are parallel.
663
214
214
Tighten set screw so that Stabilizer Blades are equally spaced.
約27mm
approx. 27mm
663
