Kyosho Backyard Flyer Series User manual

INDEX
KIT CONTENTS / TOOLS REQUIRED
OTHER ITEMS REQUIRED / RADIO PREPARATION & ADJUSTMENT
ASSEMBLY

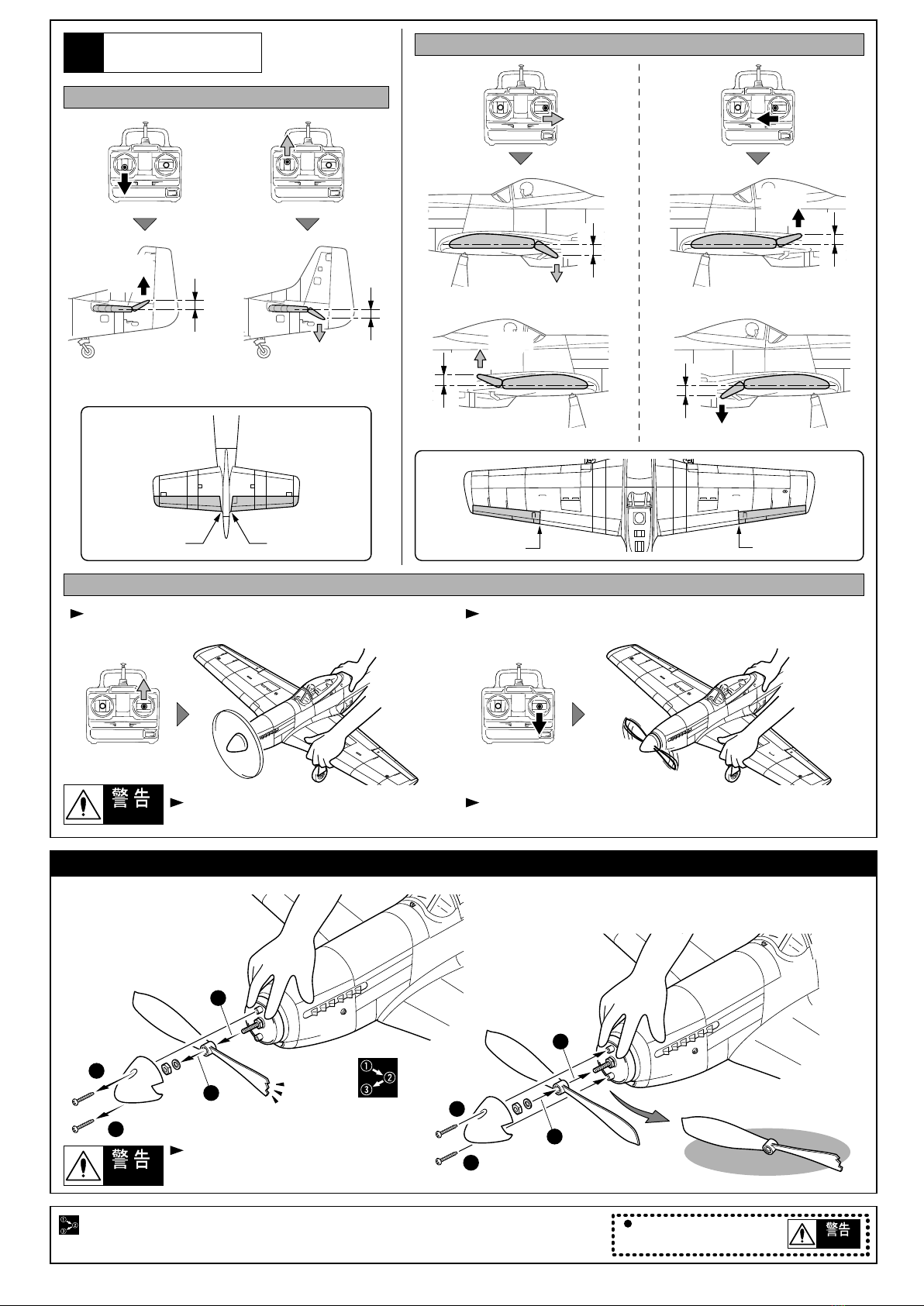

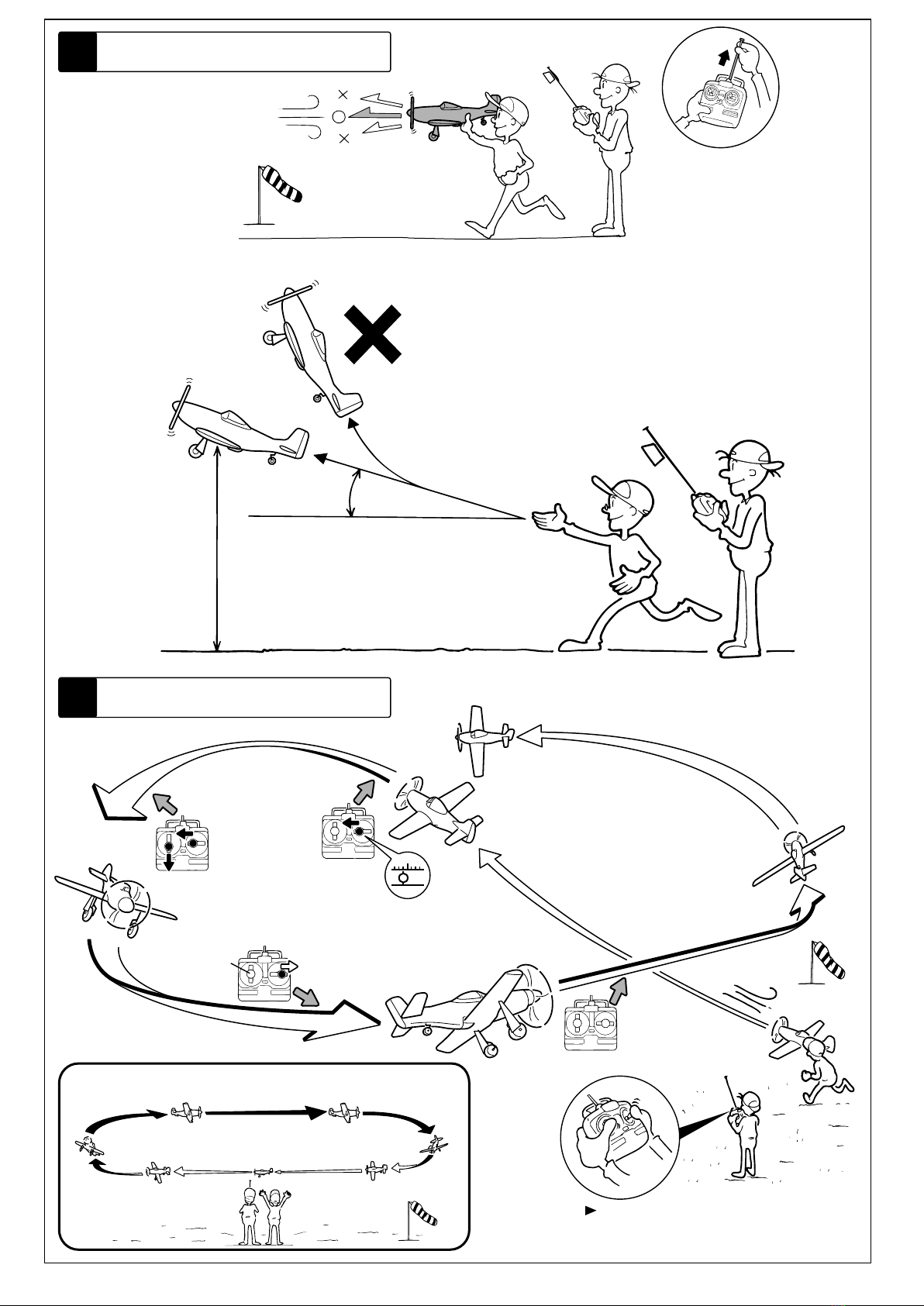

FLIGHT MANUAL
EXPLODED VIEW
PARTS LIST

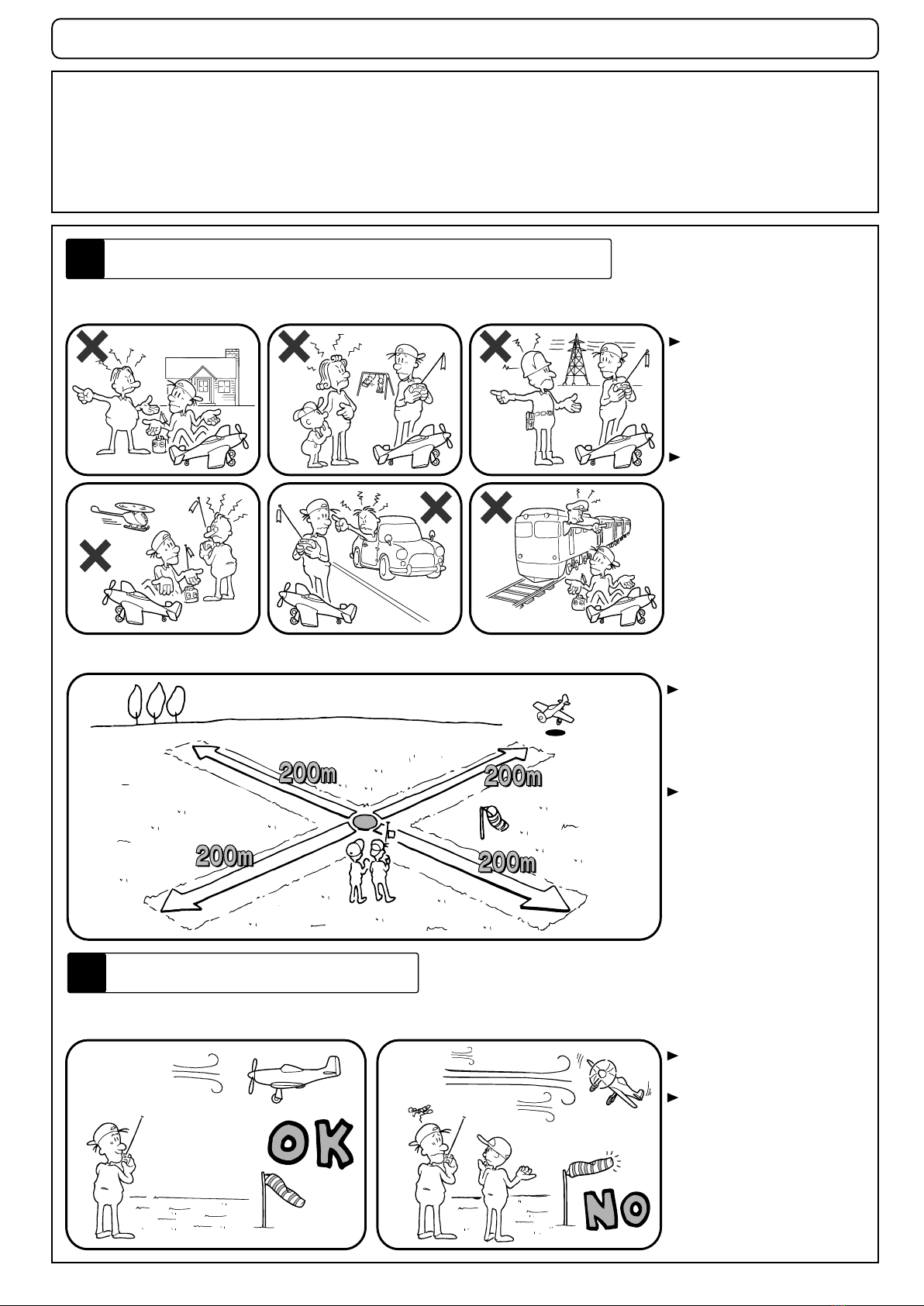

OPERATING YOUR MODEL SAFETY
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modellers
before beginning assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take care before operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
・The product you have purchased is powered by a rechargeable battery. The battery is recyclable. At the end of its useful life, under
various national / state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local
solid waste officials for details in your area for recycling options or proper disposal.
UNDER SAFETY PRECAUTIONS
2005 KYOSHO CORPORATION
KY10231-T01
*SPECIFICATIONS ARE SUBJECT TO BE CHANGED WITHOUT NOTICE.
R
WINGSPAN : 798mm (31.4")
Before beginning assembly, please read these instructions thoroughly!
INSTRUCTION MANUAL
※製品改良のため、予告なく仕様を変更する場合があります。
目 次
安全のための注意事項
／禁無断転載複製 （ARFキット） No.10231
P‑51D ムスタング M24〈ARF〉
●キットに入っている物／組立に必要な工具
●本体の組立
●キットの他にそろえる物／プロポの準備／基本とニュートラル調整
●飛行手順の注意
●分解図
●パーツリスト
●取扱いの注意
・不要になったバッテリーは、貴重な資源を守るために廃棄しないでリサイクル協力店へお持ちください。
●この商品は高い性能を発揮するように設計されていますので組立
てに不慣れな方は、模型を良く知っている人にアドバイスを受け
確実に組立ててください。
●組立て作業は、幼児の手のとどかない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認してから
責任をもってお楽しみください。
●組立てた後も説明書がいつでも見られるように大切に保管してく
ださい。
この無線操縦模型は玩具ではありません!
2
3〜4
4〜11
12〜15
16
17
20
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
組立／取扱説明書

AAAA
Warning!
Epoxy A
Epoxy B
2
Phillips Screwdriver (L.M.S)
AA-size Batteries
(Transmitter)
Hex Wrench (1.5 mm)
3x16mm TP Screw
REQUIRED FOR OPERATION
Sharp Hobby Knife
REQUIRED BATTERIES REQUIRED
Scissors
Cellophane Tape
Read through the manual before you begin, so you will have an overall idea of what to do.
BEFORE YOU BEGIN
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
First-time fliers should seek advice on pre-flight adjustments and assembly from experienced fliers. Remember that
flying a badly assembled or badly adjusted aircraft is very dangerous!
In the beginning, novice fliers should always be assisted by an experienced flier and should never fly alone!
This model aircraft is designed to be powered by an electric-motor. Installing a powerful motor or engine, or flying this model
aggressively may lead to serious damage and accidents!
Awl

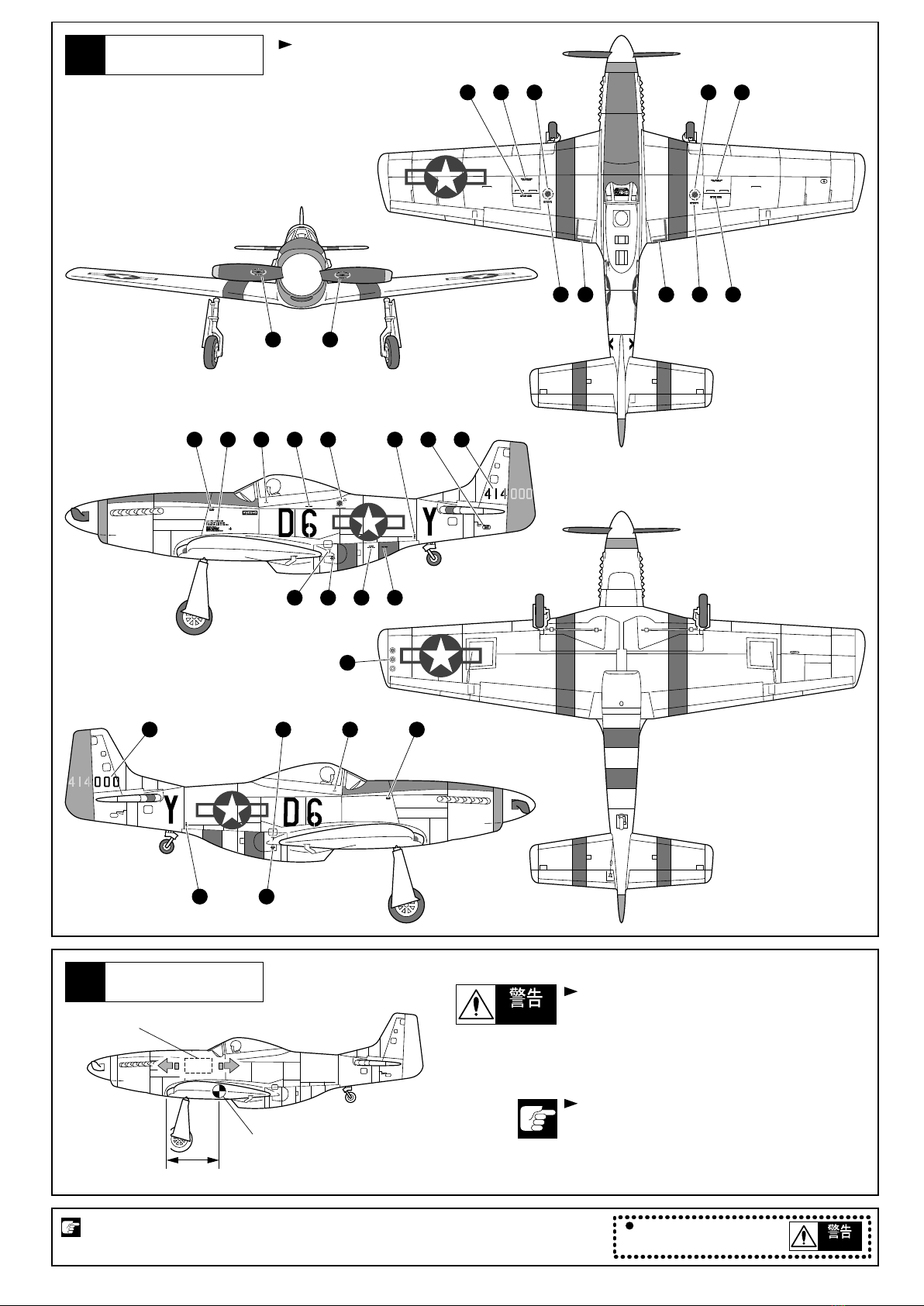

Decal
Main Gear Canopy
Washer E-ring Set Screw
Fuselage
Main Wing

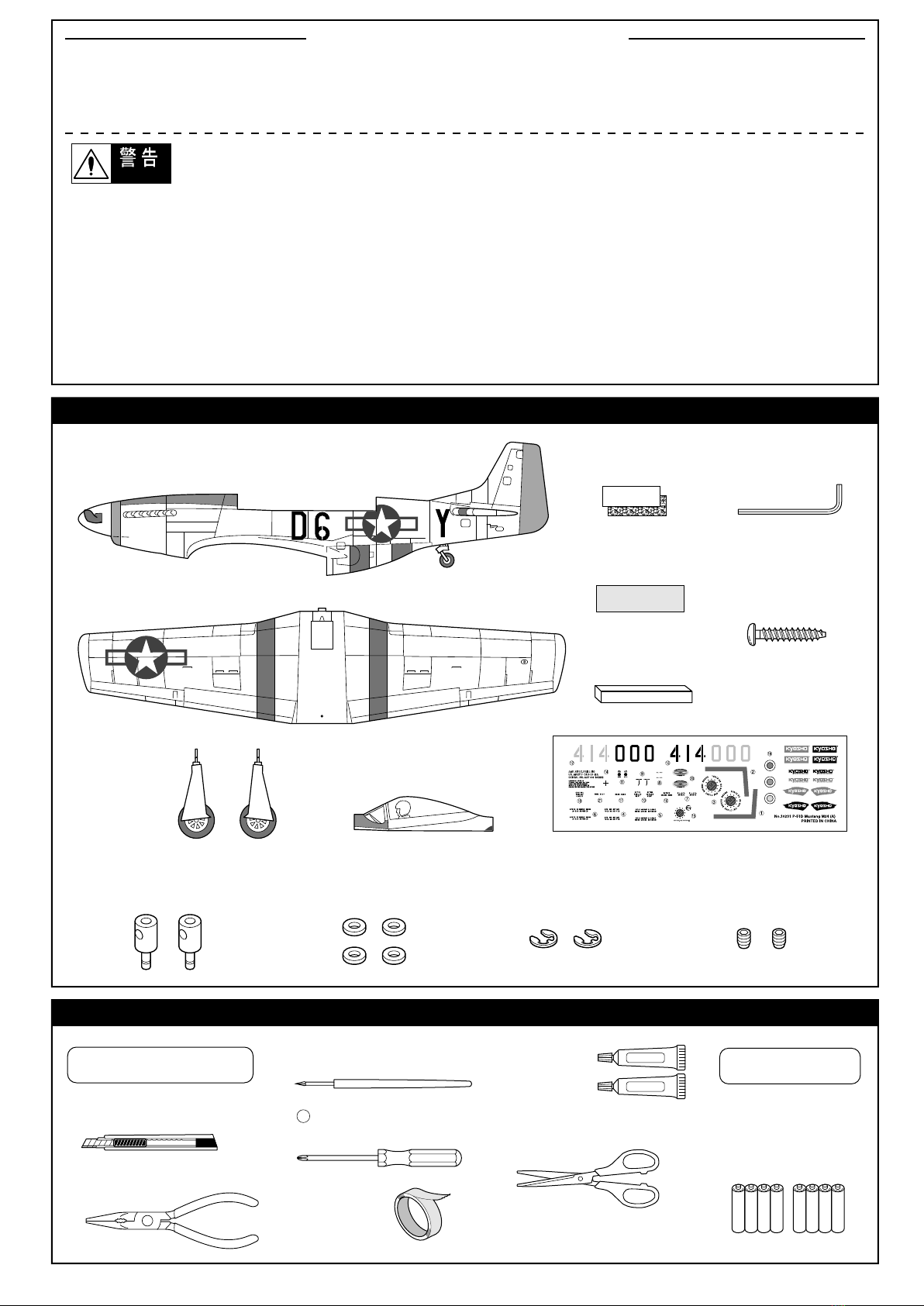

KIT CONTENTS
AAAA
Velcro Tape
Double-sided Tape
Servo Mount
Linkage Stopper
Needle Nose Pliers
Epoxy Glue
組立て前の注意
◆組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
◆ キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
●
●
●
●
●
●
無線操縦飛行機が初めてという方は、調整等を経験者のアドバイスを受けながら確実に行ってください。中途半端な組上がり
の機体を飛ばすのは大変危険です。
無線操縦飛行機が初めてという方には、単独飛行はできませんので、必ず経験者の指導を受けてください。
この機体は、電動用に設計されていますので付属以外のモーターやエンジンを使用し、過激な飛行をおこなうと破損するだけ
でなく、大変危険ですので絶対におやめください。
キットに入っている物
本体（胴体）
主翼
六角レンチ（1.5 mm）
3x16mm TPビス（1本）
メインギヤ（脚） キャノピー
マジックファスナー
両面テープ
サーボベッド
リンケージストッパー（2ヶ） 2mmワッシャー（4ヶ） E1.5 Eリング（2ヶ） 3 x 3mmセットビス（2ヶ）
デカール
■ドライバー（大、中、小）＋ ■送信機用
単３乾電池（別売）
組立に必要なもの
■カッターナイフ
■セロハンテープ
用意する工具・その他 用意する電池
■ハサミ
■キリ
■ラジオペンチ
■エポキシ接着剤

TX-RX
TX-RX
3
REQUIRED FOR OPERATION
2
Battery (Rechargable) 8.4V-600mAh
3
Charger (A charger suitable for your model's battery.)
Charger
A radio control system for aircraft.
No. 90202
SKY VICTORY 360P amp
Aileron servo extension lead
No.71193
8.4V‑600mAh Ni‑MH Battery
No. 72551
Multi Charger α1-14
(For Ni-MH, Ni-Cd batteries)
No. 72102
Excel Pro Charger Ver.2
(For Ni-MH, Ni-Cd batteries)
No. 82593-40
No. 82592
No. 82593-72
No. 90203
SKY VICTORY 280P amp
Speed Control Amp. suitable for aircraft. (Minimum 10A)
Micro servo or super micro servo.
Micro receiver
Read instruction manual supplied with radio control system
thoroughly before use.
Only use radio control systems designed for aircraft.
1
Suitable size servos
11〜13 mm
24〜27mm
21〜25mm
Radio control systems
This model requires a minimum 4-channel radio control system (with 2 micro servos
and 1 speed control amp (electronic speed controller) for aircraft.
RADIO PREPARATION
1
2
The batteries should be charged before kit assembly. Charge the battery according to the charger's instruction manual.
Set up the radio as explained below.
Connect the battery.
Extend the antenna. (Transmitter)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off.(Transmitter)
Retract the antenna.. (Transmitter)
Install AA-size batteries. (Transmitter)
●START
●FINISH
Extend the antenna. (Receiver)
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
11
Battery
Transmitter
Speed Control Amp.
(Sky Victory)
Receiver
Servo
2
ON
OFF
11
3
4
79
10
6
1
5
8
Use connector lead if
using the Sky Victory.
プロポ
専用バッテリー（充電式電池）8.4V‑600mAh
充電器
4チャンネルの飛行機用 2サーボ無線操縦器（プロポ）セッ ト、
マイクロサーボ×2、飛行機用アンプ×1
プロポの取扱いは、プロポに付属の説明書を参考にしてください。
■飛行機用のプロポ ■マイクロサーボ
又は超マイクロサーボ
■マイクロ受信機
キットの他にそろえる物（別売）
使用できるサーボサイズ
■ 飛行機用アンプ （10A以上）
スカイ・ヴィクトリー360Pアンプ
●
エルロンサーボ用延長コード…1本●
8.4V‑600mAh
ニッケル水素バッテリー
●
マルチチャージャーα 1‑14
（ニッケル水素、ニカドバッテリー用）
●
エクセルプロチャージャーVer.2
（ニッケル水素、ニカドバッテリー用）
●
5ch マイクロRX AFR‑14 (40MHz)
●
マイクロサーボ AFS‑1
●
5ch マイクロRX AFR‑17(72MHz)
●
スカイ・ヴィクトリー280Pアンプ
●
上空用（飛行機用）のプロポセットを必ず使用してください。
（上空用以外使用禁止）
注意
■ 充電器（使用するバッテリーに適合したもの）
プロポの準備
キットの組立てに入る前に、バッテリーを充電器の説明にしたがって充電しておきます。
プロポを下の順序にしたがってセットします。
バッテリーをつなぐ。
アンテナをのばす。（送信機）
トリムレバーを中央にセットする。
スイッチを入れる。（送信機）
スイッチを入れる。（受信機）
スティックを動かしてサーボが動くか確認する。
スイッチを切る。（受信機）
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
単3乾電池をセットする。（送信機）●始める時
●終わる時
アンテナ線をのばす。（受信機）
▲送信機
▲アンプ(スカイビクトリー)
▲受信機
▲サーボ
スカイビクトリーを
使用する場合は、変換
コネクターを使用する。
▲12Vバッテリー
▲

4
For more information, refer to radio system instruction manual.

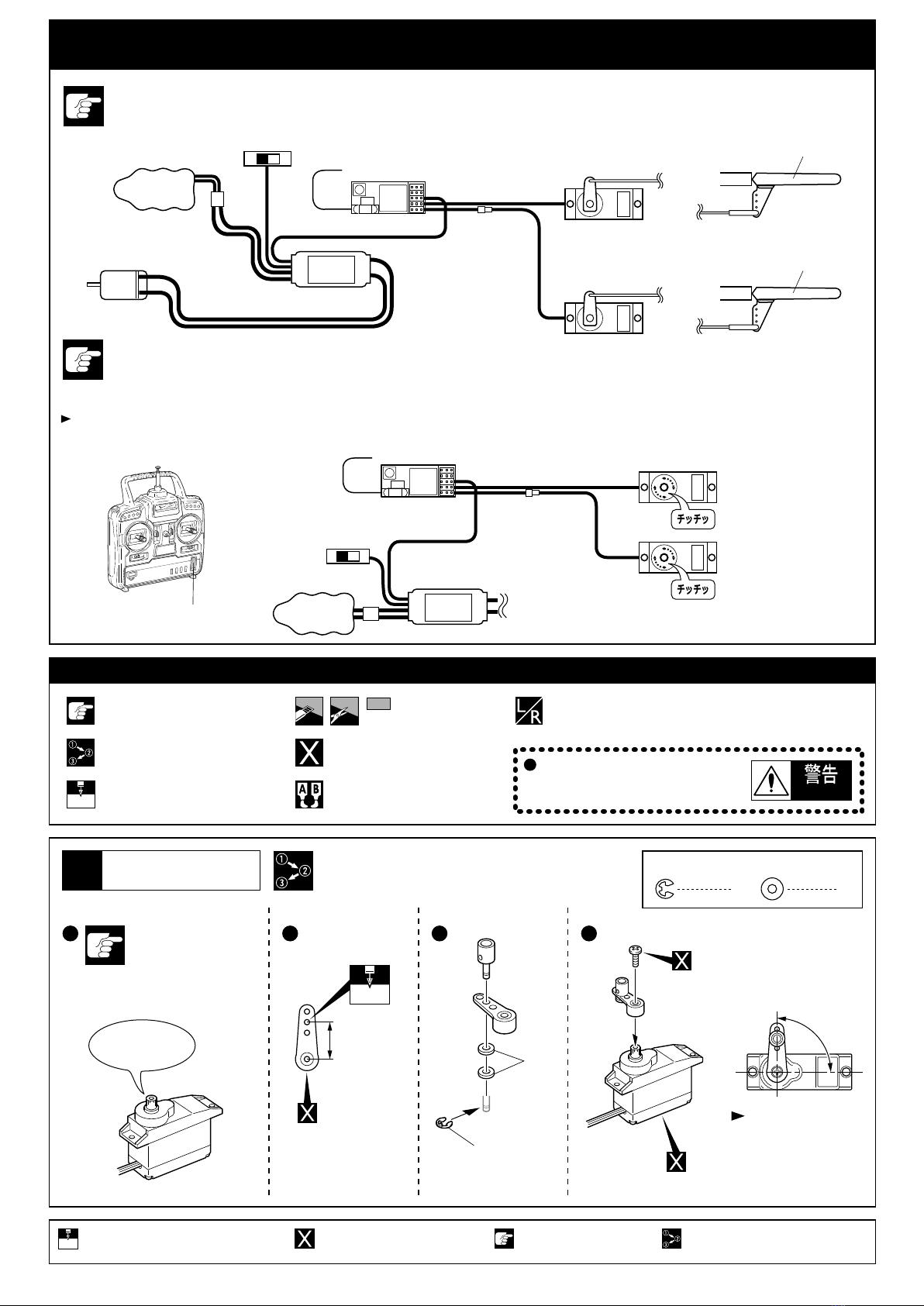

BASIC CONNECTION FOR ELECTRIC POWERED AIRPLANE AND ADJUSTMENT OF SERVOS
Battery
Battery
Motor
Receiver
Receiver
Aileron Servo
Aileron
Elevator Servo
Elevator
Switch
Switch
Switch
Speed Controller
Speed Controller
Basic connection for EP Airplane.
Always set the servos at their neutral position before installing the servos.
Establishing servo’s neutral position. The servo's reach their neutral position automatically when connected according to the drawing below
and the transmitter/receiver switches are turned ON.
Explanation of symbols used in this instruction manual.
Drill holes with the specified diameter.
2mm
Must be purchased separately!
Apply epoxy glue.
Assemble in the specified order.
Pay close attention here! Cut off shaded portion.
Drill holes with the
specified diameter.
Must be purchased separately!
2mm
Assemble in the specified order.
Warning!
Do not overlook this symbol!
Assemble left and right sides the same way.
1Aileron Servo 1
E1.5
E-ring 2
2mm
Washer
2mm
approx. 7mm
E-ring
90°
Aileron Servo
Check neutral position
before install.
2mm
2 3 41
Supplied with
the servo.
Supplied with the servo.
Attach servo horns
so they are 90° to
the linkage rods.
Neutral Condition
Pay close attention here!
電動プレーンの基本とサーボのニュートラル調整
電動プレーンの基本接続図。
サーボを取り付ける前に、
必ずサーボのニュートラルを出しておく必要があります。
●プロポの取扱いは、プロポに付属の説明書を参考にしてください。
●
■バッテリー
■バッテリー
■モーター
■受信機
■受信機
■エルロンサーボ
エルロン
■エレベーターサーボ
エレベーター
■スイッチ
■スイッチ
■スイッチ
■アンプ
■アンプ
サーボのニュートラルの出し方 ●図のように接続した状態で送受信機のスイッチをONにすると、自動的にサーボのニュートラルが出ます。
説明書に使われているマーク
2mmの穴をあける（例）。別購入品。
エポキシ接着剤で接着する。
番号の順に組立てる。
注意して組立てる所。 をカットする。
2mmの穴をあける（例）。
別購入品。
番号の順に組立てる。
重要な注意事項があるマークです。
必ずお読みください。
左右同じように組立てる。
エルロンサーボ Eリング
ワッシャー
約7mm
Eリング
エルロンサーボ
サーボホーンを取り付け
る前に、必ずサーボのニ
ュートラルを出しておく。
サーボ付属
サーボ付属
サーボホーンを90°に
なるように取り付ける。
チ・チ・チ・・
注意して組立てる所。

5
2Aileron Servo
1
5
4
Assemble in the specified order.
Rod (L) Rod (R)
Turn Servos and fix with
double-sided tape.
Place Aileron rod neutral position.
Place Linkage Stopper in the center.
Prepare double-sided
tape to attach Servo.
Linkage Stopper
Center
1
3 x 3mm
Set Screw
3x3mm
3
Aileron Servo
Must be purchased separately!
90 2
Hex Wrench
Aileron Rod
A'A = A' A
Assemble left and right sides the same way.
エルロンサーボ
番号の順に組立てる。
ロッド（L） ロッド（R）
サーボを回転させ、
両面テープに固定する。
エルロンロッドを動かして中立にする。
リンケージストッパーが中央にくる
ように固定する。
両面テープのはくり紙
を剥がす。
リンケージストッパー
中央
セットビス
エルロンサーボ
別購入品。
六角レンチ
エルロンロッド
左右同じように組立てる。

6
3Elevator Servo
4Linkage
5Linkage
1
E1.5
E-ring 2
2mm
Washer
2mm
3x3mm
approx. 7mm
1.5 mm 1.5 mm
E-ring
90°
Drill holes with the
specified diameter.
2mm
Must be purchased
separately!
Adjust position of servo mount, depending on
servo size.
Servo Mount
Front
Drill 1.5mm holes for
servo position.
Apply epoxy glue.
1
2
3
3
4
Assemble in the specified
order.
Elevator Servo
Elevator Servo
Check neutral position
before install.
2mm
2 3 41
Supplied with
the servo.
Supplied with the servo.
Supplied with
the servo.
Supplied with the servo.
1
3 x 3mm
Set Screw
Attach servo horns so
they are 90° to the
linkage rods.
Neutral Condition
Place elevator rod neutral position.
Elevator Rod
Pay close attention here!
エレベーターサーボ
リンケージ
リンケージ
Eリング ワッシャー
約7mm
Eリング
2mmの穴をあける（例）。 別購入品。
サーボの大きさに合わせて、サーボベッドを接着する。
サーボベッド
前
サーボの位置を合わせて、
1.5mmの穴を開ける。
エポキシ接着剤で接着する。
番号の順に組立てる。
エレベーターサーボ
エレベーターサーボ
サーボホーンを取り付け
る前に、必ずサーボのニ
ュートラルを出しておく。
サーボ付属
サーボ付属
サーボ付属
サーボ付属
セットビス
サーボホーンを90°に
なるように取り付ける。
チ・チ・チ・・
エレベーターロッドを動かして中立にする。
エレベーターロッド
注意して組立てる所。

7

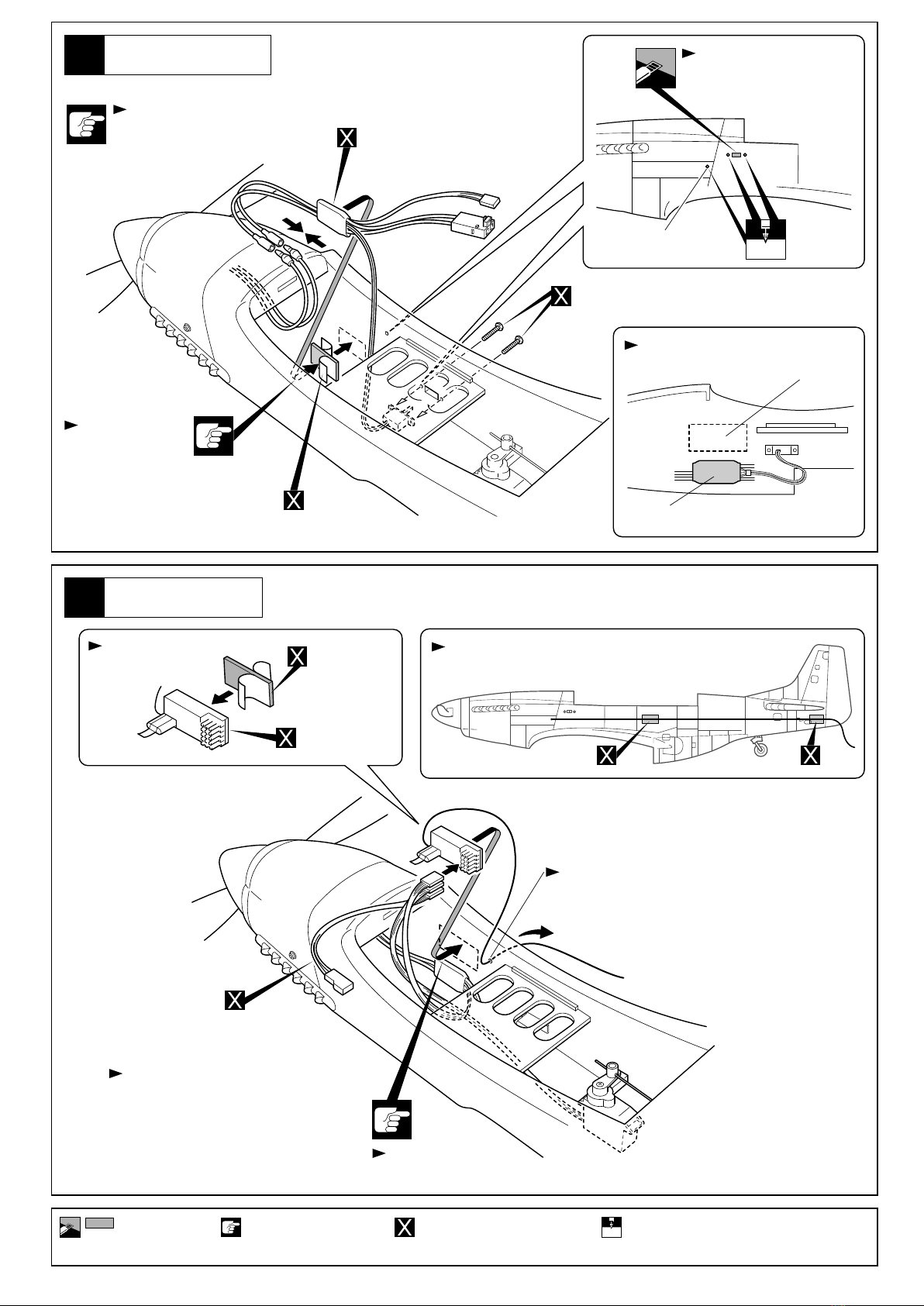

6Electric Speed Controller
7Receiver installation
Cut hole in side of fuselage
for speed controller switch.
For Antenna
2mm
Cut off shaded portion.
Refer to manual for
connection.
Supplied with the Electric Speed Amp.
Fix with double-
sided tape.
Speed Controller
Speed Controller
Fix with double-sided tape.
Receiver
Receiver
Refer to radio system instruction
manual and connect the leads.
Feed Receiver
antenna through hole.
Double-sided
tape.
Fix the Receiver antenna to the fuselage with cellophane tape.
Position of Speed Controller.
Fasten Receiver
Pay close attention here! Drill holes with the specified diameter.
2mm
Must be purchased separately!
Extension Lead
Double-sided tape.
アンプ
受信機
をカットする。
アンプのスイッチに合わせ
て胴体側面をカットする。
アンテナ用
アンプ
アンプ
両面テープで固定。
両面テープで固定。
接続はアンプの説明書を
参考にする。
アンプ付属
両面テープを貼る。
受信機
受信機
両面テープ
延長コード
両面テープ
プロポの説明書を参考にコネクター
を接続する。
アンテナ線を出す。
アンテナ線はセロハンテープで胴体に止める。
アンプ固定位置
注意して組立てる所。 2mmの穴をあける（例）。別購入品。

8

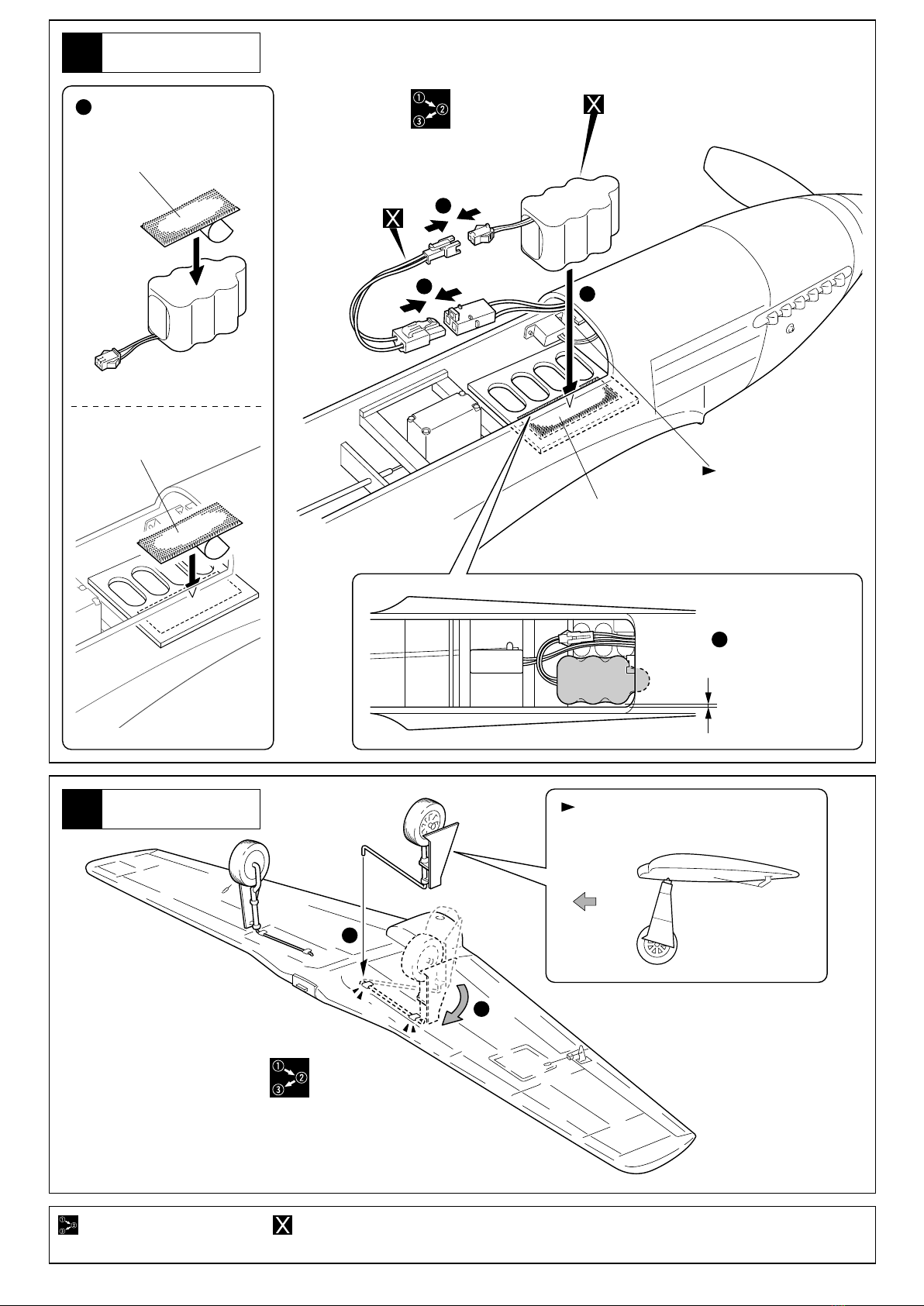

8Battery
Fix with Velcro.
Velcro
Velcro
Make certain gap
between battery
and fuselage.
Velcro
Apply Velcro.
1
2
23
4
Assemble in the specified order.
9Main Landing Gear
Front
1
2
Connector Lead
8.4V-600mAh Ni-MH Battery
Must be purchased separately!
Note the direction.
バッテリー
マジックファスナー
で固定。
マジックファスナー
マジックファスナー
マジックファスナー
マジックファスナーを貼る。
少しすき間を開けて
固定する。
番号の順に組立てる。
メインギヤ
前
変換コネクター
8.4V‑600mAhニッケル水素バッテリー
別購入品。
向きに注意。

9
10

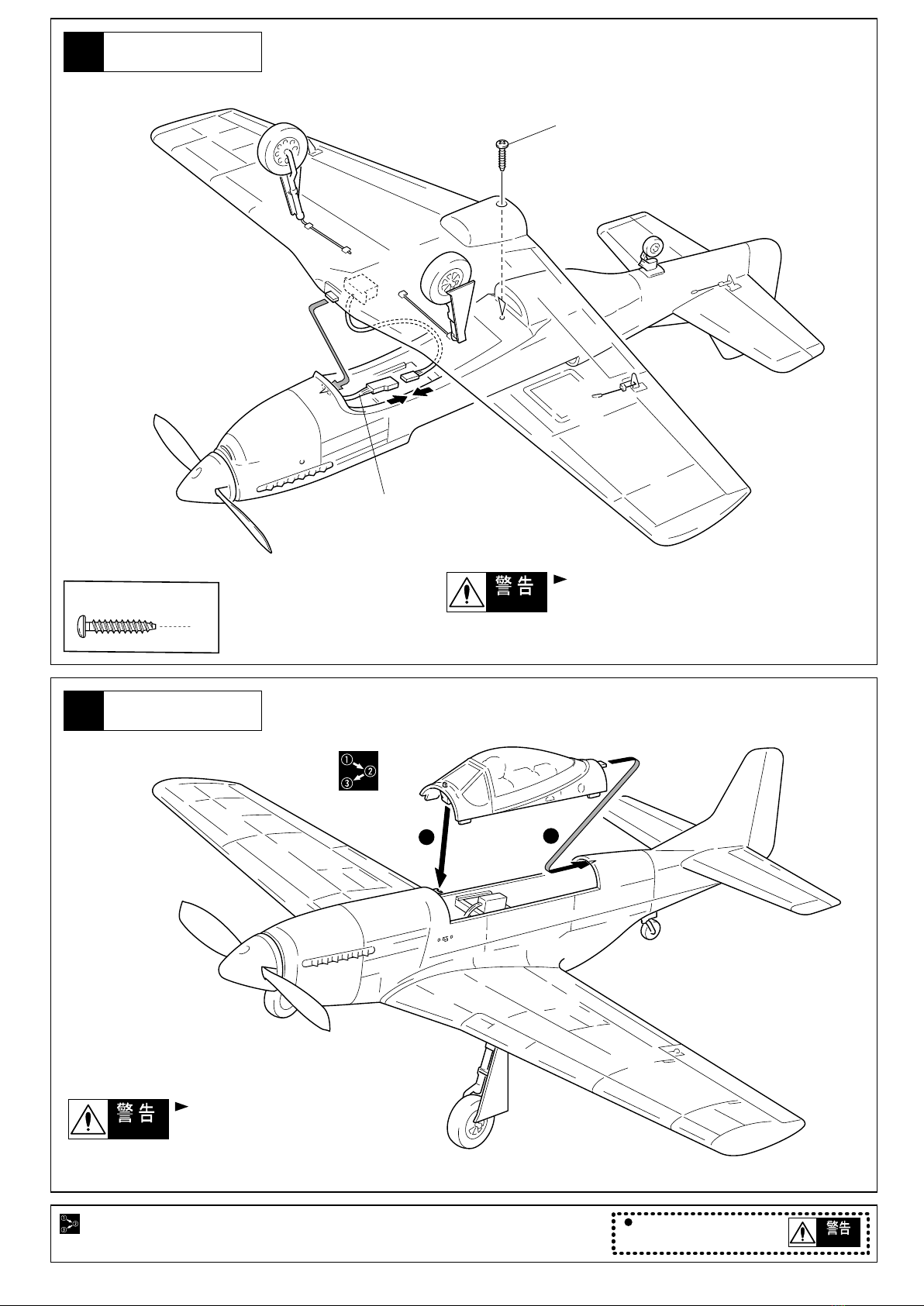

Main Wing
Assemble in the specified order.
Warning! Fix wing securely to fuselage. Loss of wing will
result in no control and crashes.
Warning! Fix wing securely to fuselage. Loss of
wing will result in no control and crashes.
Extension Lead
Do not overlook this symbol! Warning!
1
3 x 16mm
TP Screw
3x16mm
11
Canopy
1
2
主翼
番号の順に組立てる。
確実に取付ける。飛行中にはずれると操縦不能に
なり事故につながります。
確実に取付ける。飛行中にはずれると
操縦不能になり事故につながります。
延長コード
重要な注意事項があるマークです。
必ずお読みください。
TPビス
キャノピー

10
12
Decals
If necessary, move Receiver or Battery to get
correct C of G (center of gravity).
Battery
CG
Do not fly before confirming the correct C of G position.
If the C of G is incorrect, you may lose control of
your airplane and crash.
13
C of G Position
Warning!
Do not overlook this symbol! Warning!
Pay close attention here!
20 20
65 3
4 1
6
5
3
42
19
14 17 15 13 7 8
10 21
11 18
9 16
12 78
1011
9
65~70mm
Apply decals as illustrated.
デカール
右図の位置に重心が来るようにバッテリーを
前後に移動して重心位置を合わせる。
バッテリー
重心
重心のチェックをする前に飛行は、おこなわない。
重心位置が正しくないと操縦不能になり事故に
つながります。
重心
重要な注意事項があるマークです。
必ずお読みください。
注意して組立てる所。
図を参考にデカールを貼る。
