※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
No. 11022
目 次 INDEX
安全のための注意事項 SAFETY PRECAUTIONS
This radio control model is not a toy!この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
2
2
3~14
15
16
ラジオコントロール エンジン スケール プレーン
PT‑17 ステアマン 40
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
Before commencing assembly, please read these instructions thoroughly!
© 2001 KYOSHO／禁無断転載複製
●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY

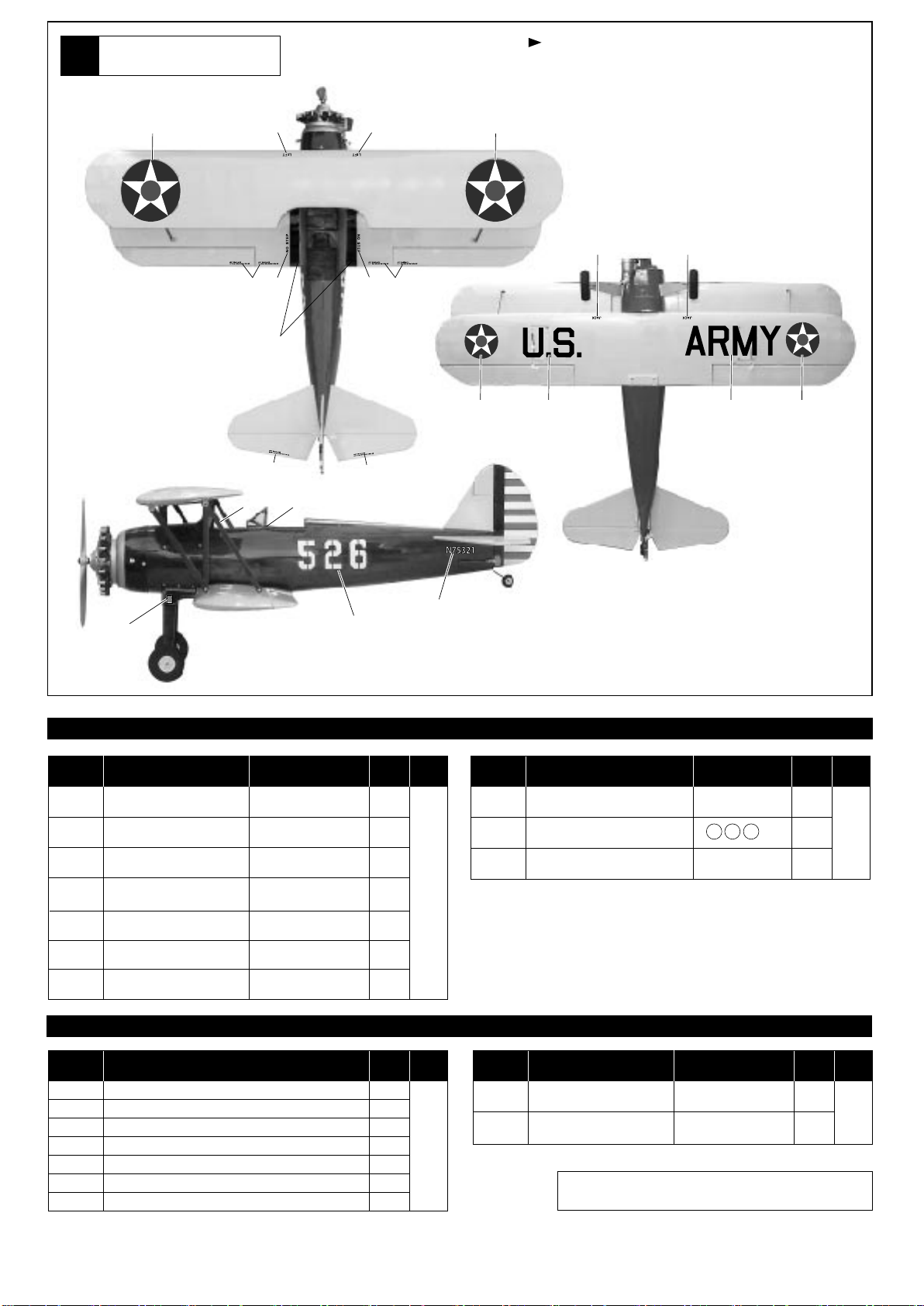

●スペアパーツ
SPARE PARTS
●取扱いの注意
OPERATING YOUR MODEL SAFELY
RADIO CONTROLLED ENGINE POWERED
SCALE AIRCRAFT
WINGSPAN: 1256mm
中・上級者向
For Intermediate
&
Advanced Flyers.
組立／取扱説明書
INSTRUCTION MANUAL
THE FINEST RADIO CONTROL MODELS
R

1
■飛行機用4チャンネル以上プロポ
A minimum 4 channel transmitter,
configured for aircraft.
■単3乾電池…12本
（送信機・受信機用）
12 AA-size Batteries
＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。
Ensure you read and understand the instructions included with your radio.
■カッターナイフ
Sharp Hobby Knife
■ ＋ドライバー（大、中、小）
Phillips Screwdriver (L, M, S)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ハサミ
Scissors
AAAA AAAA
AAAA
2
エンジン及びマフラー
■飛行機用エンジン
Model Aircraft Engine
■マフラー
Muffler
Engine and Muffler
■プラグ
Glow Plug
■2サイクルの場合各メーカーの
マフラーアダプター
Muffler extention
adapter (2 Stroke)
■ニッパー
Wire Cutters
3
燃料、始動用具
Required for engine starting:
■燃料ポンプ
Fuel Bottle
■プラグレンチ
Plug Wrench
■ 延長コード…1本
1 x Extension Lead
■二股コード…1本
1 x Y-Lead
4
■グロー燃料
Glow engine fuel only.
MODEL
ENGINE
FUEL
5
Epoxy A
Epoxy B
■瞬間接着剤
Instant Glue
■エポキシ接着剤 (30分硬化型)
Epoxy Glue (30 minutes type)
■シリコンシール剤
Silicon Glue
接着剤
Glue
プロペラ及び スピンナー
＊ご使用になるエンジンに合った
サイズをお買い求めください。
Purchase a propeller that
will match your engine.
Propeller and Spinner
下記商品のメーカー、サイズ等は、販売店とご相談ください。
CAUTION : For details concerning the equipment listed below
(size, maker, etc.), check with your hobby shop.
警告
空用(飛行機用)のプロポセット(4チャンネル以上)を必ず使用して
ください。(空用以外使用禁止)
CAUTION : Only use a minimum 4 channel transmitter, configured
for aircraft!
ガソリンや灯油は使用禁止
WARNING:
Normal gasoline cannot be
used with glow engines.
警告
注意
＊2サイクル 40 ~ 46
4サイクル 52 ~ 53
＊2 Stroke .40 ~ 46
4 Stroke .52 ~ .53
さらに用意すると良いもの
■エンジン始動用スターター
Engine Starter
■スターター用12Vバッテリー
12V Battery (for starter)
＋
−
Other equipment for enhancing airplane operation & performance
■燃料フィルター
Fuel Filter
7
■スピンナーナット
Spinner Nut
■プロペラ
Propeller
6
その他
Others ■シリコンチューブ
Silicone Tube
■スポンジシート
Vibration Protection Sponge
４チャンネル以上の飛行機用無線操縦機（プロポ）セット
（5サーボ：標準サーボ x 5 ）と電池。
A 4 Channel radio with 5 standard servos is required.
1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店に
ご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
3
説明書に使われているマーク
Symbols used throughout this instruction manual, comprise:
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right sides
the same way.
別購入品
Must be purchased
separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部 をカットする。
Cut off shaded portion.
2mm
余分をカットする。
Cut off excess.
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
●重要な注意事項があるマークです。
必ずお読みください。
Do not overlook this symbol!
低温
low setting
あて布をしたアイロンを低温であて、
必要に応じて温度を上げてゆく。
温度を上げすぎるとフイルムが溶ける
ので注意する
Use an iron covered with a cloth!
Start at low setting. Increase the set--
ting if necessary. If it is too high, you
may damage the film.
あて布
with cover (cloth)
完成機に張ってあるフィルムは、温度や湿度など気候が工場組
立の時から変化すると、多少タルミが出ることがあります。飛
行には、さしつかえありませんが、アイロンをあてると タルミ
がとれます。
The pre-covered film on ARF kits may wrin-kle due to
variations of temperature. Smooth out as explained right.
注意して組立てる所。
Pay close attention here!
Warning!
■ワンタッチプラグヒートセット
One-touch Plug Heater Set
2

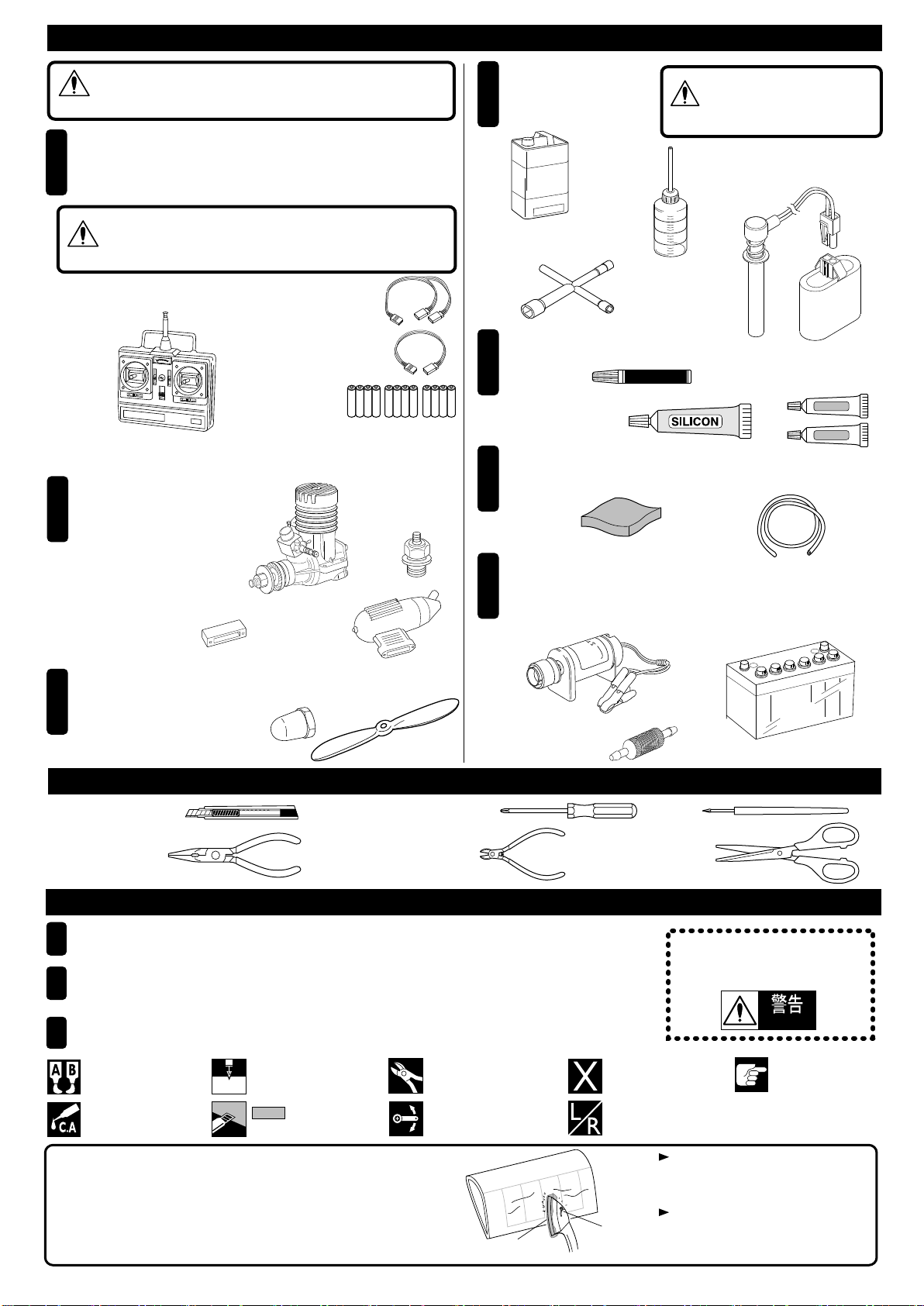

キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Purchase separately!)
組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)
組立て前の注意 BEFORE YOU BEGIN

Join lower wing halves together
as for the upper wing(shown
above), being careful to check
dihedral.
Warning!
Apply epoxy glue to wing spar
halves and join together.
When dry, apply epoxy to one
end of wing spar and insert into
wing. Wipe away excess and
let dry. Apply fresh glue to other
half of spar and mating
surfaces of wing and join.
Secure with tape until dry.
Warning!
3
1
3
2Lower Main Wing
Lower Main Wing
Carefully apply instant glue to
both sides of the hinge, ensuring
free movement.
Before cutting away the covering film,
lightly heat that area with an iron.
Align the centre of the main
wing with the aileron.
Upper Main Wing
Note the direction.
Top
Dihedral (0)
Dihedral 42mm at wing tip.
If there is a gap, carefully fill with epoxy glue.
Do not disregard this symbol!
Warning!
Pay close attention here!
Apply epoxy glue.
Cut off shaded portion.
Ensure smooth non-binding
movement while assembling.
Apply instant glue
(CA glue, super glue).
Assemble left and right sides
the same way.
42mm
Wing Underside
主翼下
主翼下
主翼上
上反角（0 ）
確実に接着する。
飛行中にはずれると操縦不可能
になり事故につながります。
確実に接着する。
飛行中にはずれると操縦不可能
になり事故につながります。
向きに注意。
上反角翼端で42mm
すき間があく場合はエポキシで埋める。
低粘度瞬間接着剤をヒンジに
しみこませ確実に接着する。
カバーフィルムをカットする前に、
軽くアイロンをあててからカットする。
主翼とエルロンの中心を合わせる。
上
●重要な注意事項があるマークです。
必ずお読みください。
注意して組立てる所。
エポキシ接着剤で接着する。
をカットする。
可動するように組立てる。 左右同じように組立てる。
瞬間接着剤で接着する。
翼下面

4
4Lower Main Wing
5Lower Main Wing
6Lower Main Wing
Align with the holes in the main wing.
2.6 x 8mm
Screw 8
2.6x8mm 2.6x8mm
2x20mm
4
2 x 20mm
Screw
Aileron Servo
2.5mm
Included with the radio set.
Apply epoxy glue.
Cut off shaded portion. Assemble left and right sides
the same way.
Drill holes with the specified
diameter (here: 2mm).
2mm
Must be purchased separately!
4mm
2mm
Cut away only film.
Cut away only film.
2 x 20mm
2mm
フィルムのみ。
主翼下
主翼下
主翼（下側）
主翼の穴にあわせる。
ビス
TPビス
エルロンサーボ
プロポに付属のビス
エポキシ接着剤で接着する。
をカットする。 左右同じように組立てる。
2mmの穴をあける（例）。
別購入品
フィルムのみ。

5

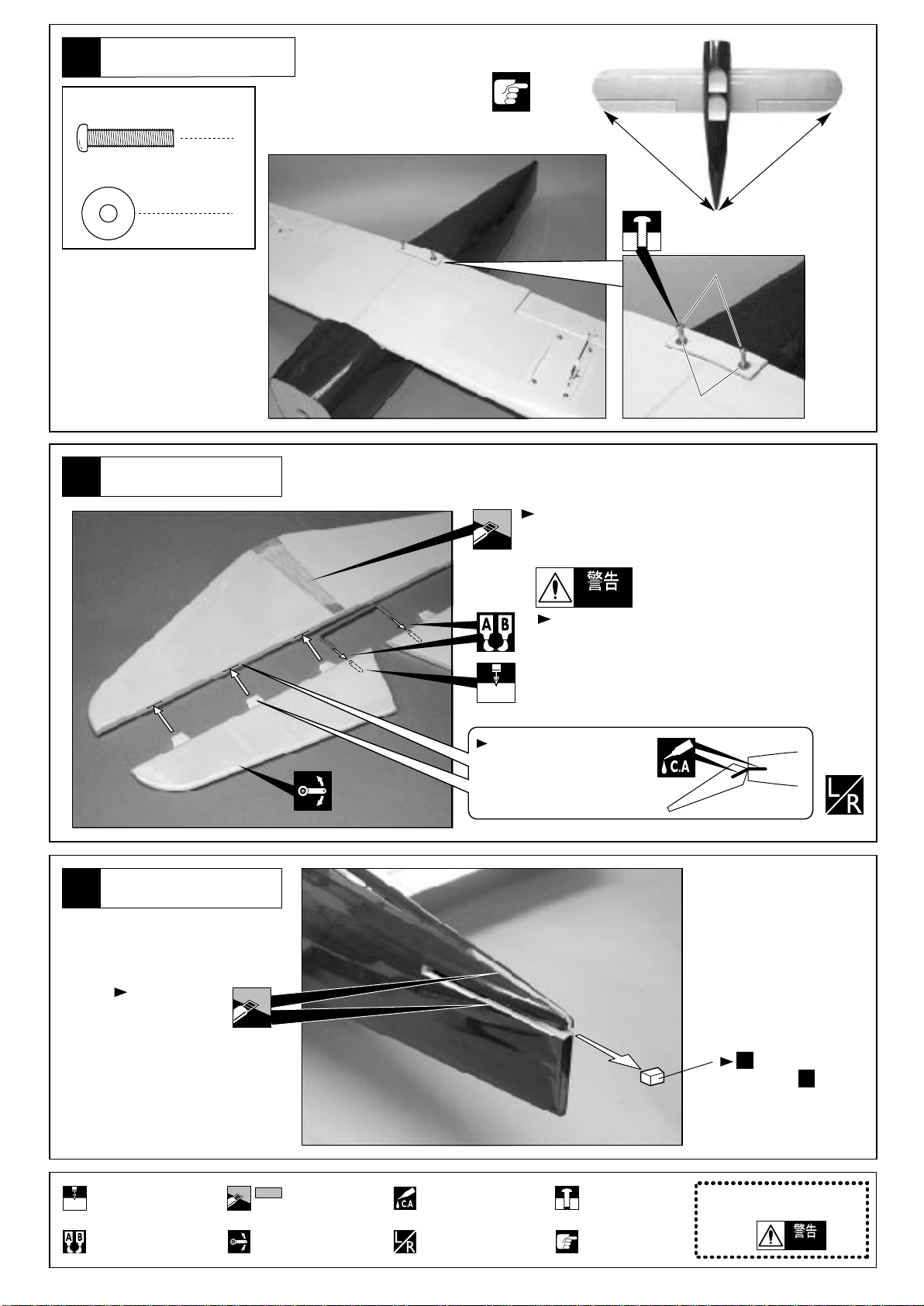

7Lower Wing To Fuselage Join
9Vertical Tail (Rudder)
8Horizontal Tail (Stabiliser)
Carefully apply instant glue to
both sides of the hinge, ensuring
free movement.
3mm
2
4 x 20mm
Screw
2
4 x 12mm
Washer
4x20mm
4x12mm
Drill holes with the specified
diameter (here: 2mm).
2mm
Apply epoxy glue.
Cut off shaded portion.
Ensure smooth non-binding
movement while assembling.
Apply instant glue
(CA glue, super glue).
Assemble left and right sides
the same way.
Temporarily tighten.
A’A
A = A’
Securely glue together. If the wing separates during
flight, you will lose control of your airplane.
Cut away only film.
Cut away only film.
Warning!
Do not disregard this symbol!
Warning!
Pay close attention here!
Use a Step .
10
主翼下
ビス
ワッシャー
水平尾翼
低粘度瞬間接着剤をヒンジに
しみこませ確実に接着する。
垂直尾翼
2mmの穴をあける（例）。
エポキシ接着剤で接着する。
をカットする。
可動するように組立てる。 左右同じように組立てる。
瞬間接着剤で接着する。 仮止め。
確実に接着する。
飛行中にはずれると操縦不可能になり事故につながります。
フィルムのみ。
フィルムのみ。
で使用する。
10
●重要な注意事項があるマークです。
必ずお読みください。
注意して組立てる所。

Cut away
only film.
6
10
Vertical / Horizontal Tail
11
Rudder
C = C’
C C’
AA’
BB’
A = A’
B = B’
Securely glue together. If the wing separates during
flight, you will lose control of your airplane.
Warning!
Securely glue together.
If the wing separates during flight, you will lose
control of your airplane.
Warning!
Carefully apply instant glue to both
sides of the hinge, ensuring free
movement.
Do not overlook this symbol!
Warning!
Drill holes with the specified
diameter (here: 2mm).
2mm
Apply epoxy glue.
Cut off shaded portion.
Apply instant glue
(CA glue, super glue).
Pay close attention here!
Cut as picture to allow rudder wire through.
2.5 mm
Ensure smooth non-binding
movement while assembling.
垂直／水平尾翼
確実に接着する。
飛行中にはずれると操縦不可能になり事故につながります。
確実に接着する。
飛行中にはずれると操縦不可能になり事故に
つながります。
低粘度瞬間接着剤をヒンジに
しみこませ確実に接着する。
ラダー
●重要な注意事項があるマークです。
必ずお読みください。
2mmの穴をあける（例）。
エポキシ接着剤で接着する。
をカットする。
瞬間接着剤で接着する。
注意して組立てる所。
ピアノ線が当たる部分をカット。
可動するように組立てる。
フィルム
のみ。

14
Engine Mount
Depends on
the position
of carburettor.
4
4mm
Mount Nut
4 x 20mm
Screw
4
4x20mm
4mm
4x20mm
A
A2
A2
Mount Nut
Engine shaft line
5mm
3.5 mm
Main Landing Gear
7
13
2
4 x 35mm
Screw
4 x 12mm
Screw 2
4
4mm
Nut
2
4mm
Washer
2
4mm
Spring Washer
Drill holes with the specified
diameter (here: 2mm).
2mm
Apply epoxy glue.
Cut off shaded portion.
Assemble left and right sides
the same way.
4x12mm
4x12mm
4x35mm
4mm
4mm
4mm Tire
Washer
Spring Washer
Main Landing Gear
12
Lightly heat the film to be
removed with an iron and
carefully cut away.
Front
Note the direction.
Make it flat.
マウントナット
エンジンシャフトライン
エンジンマウント
マウントナット
ビス
キャブレターの
位置に合わせる。
ビス
ビス
ナット
ワッシャー
スプリングワッシャー
メインギヤ
2mmの穴をあける（例）。
エポキシ接着剤で接着する。
をカットする。
左右同じように組立てる。
ワッシャー
スプリングワッシャー
タイヤ
メインギヤ
フィルムのみ。
カバーフィルムをカットする前に、
軽くアイロンをあててからカットする。
前
向きに注意。
平らにする

8
16

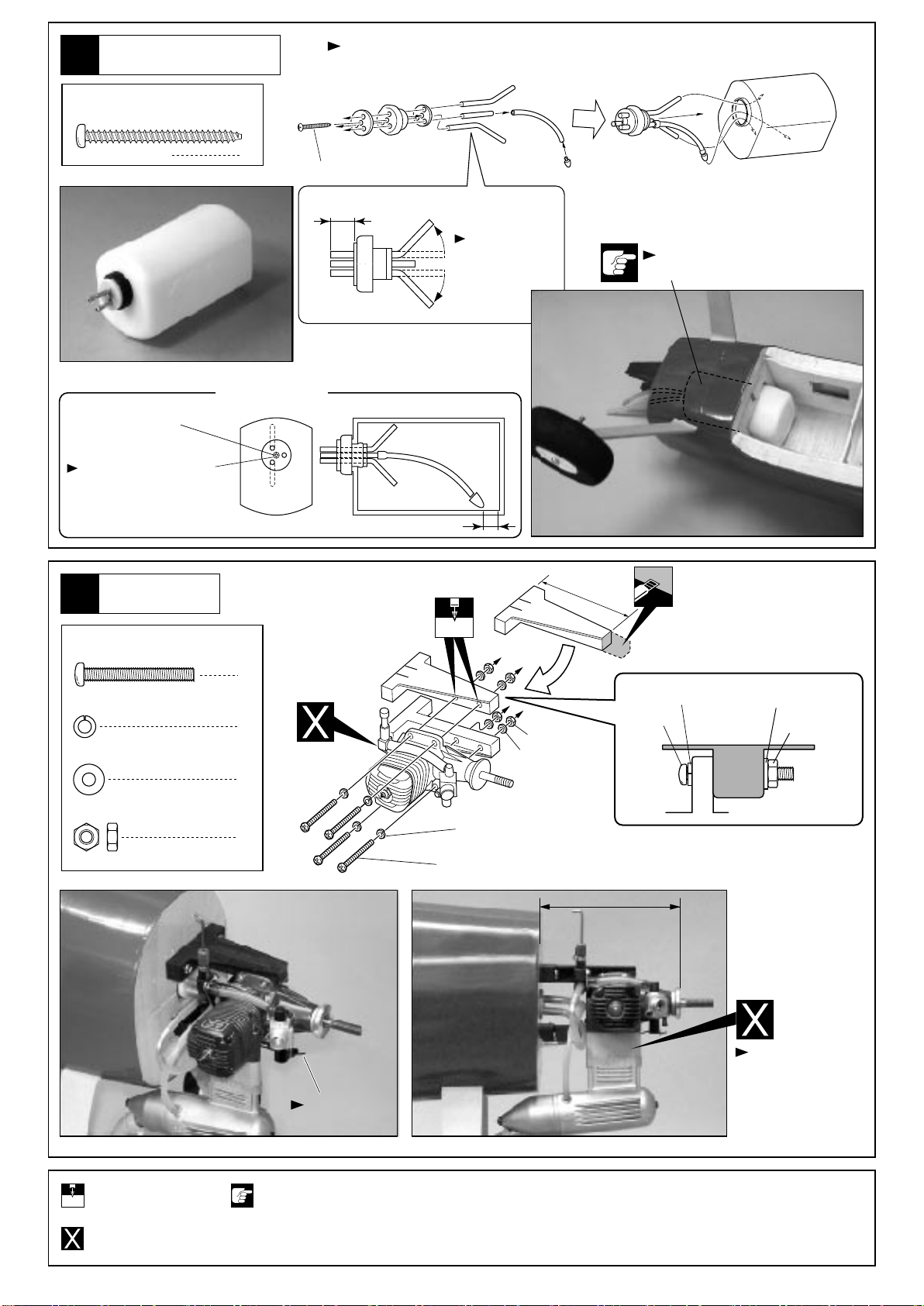

Engine Mount
4
3 x 25mm
Screw
4
4
3mm
Washer
3mm
Spring Washer
4
3mm
Nut
When using a 2 stroke engine.
Drill holes with the specified
diameter (here: 2mm).
2mm
Pay close attention here!
15
Fuel Tank
Fix with silicon glue.
Remove main wing to install tank.
3x35mm
1
3 x 35mm TPビス
Screw
5mm
After confirming the direc-tion
(see front view of fuel tank),
insert and tighten the screw.
完成図を参考に
曲げる。
Bend as shown
here.
12mm
3 x 35mm
3 x 25mm
3mmワッシャー
3mmナット
3.1 mm
3mm スプリングワッシャー
Spring Washer
Washer
Spring Washer
Washer
Nut
Nut 3mm
3mm
3x25mm
スプリングワッシャー
ワッシャー
ナット
Throttle Rod
115mm
Use a muffler
extension adapter.
(purchase separately)
Must be purchased separately!
別購入品
80mm
●2サイクルエンジンの場合
エンジンマウント
ビス
ワッシャー
スプリングワッシャー
ナット
2mmの穴をあける（例）。 注意して組立てる所。
燃料タンク
シリコンシール剤で固定する。
仮止めした主翼をはずす。
向きを確認してしめ込む。
完成図 Completed
エンコンロッド
マフラーアダプターを
使用する。（別売）

Relieve the cowl to clear the engine head.
Paint.
完成図 Completed
9
18
Cowling
2.6 x 8mm
Screw
4
Drill holes with the specified
diameter (here: 2mm).
2mm
Apply epoxy glue.
Cut off shaded portion. Apply instant glue
(CA glue, super glue).
Pay close attention here!
Assemble as many times as
specified (here: twice).
x 2
When using a 4 stroke engine.
●4サイクルエンジンの場合
17
Engine Mount
4
3 x 25mm
Screw
4
4
3mm
Washer
3mm
Spring Washer
4
3mm
Nut
Spring Washer
Washer
Nut
3mm
3mm
3x25mm
スプリングワッシャー
ワッシャー
ナット
Throttle Rod
115mm
エンジンマウント
ビス
ワッシャー
スプリングワッシャー
ナット
エンコンロッド
3.1
mm
3 x 25mm
3mm スプリングワッシャー
Spring Washer
3mmワッシャー
3mmナット
Washer
Nut
2.6mm
2.6x8mm
約3mm
Aluminum pipe
Code
2mm残してカット。
ダミーエンジン前、後を
張り合わせる。
Leave it 2mm, and
cut it.
The front of the dummy
engine and a back are
glued.
75mm
前
後Front
Back
エンジンに合わせてカットする。
塗装する。
アルミパイプ
コード
TPビス
カウリング
2mmの穴をあける（例）。
エポキシ接着剤で接着する。
をカットする。 瞬間接着剤で接着する。
注意して組立てる所。
2セット組立てる（例）。

10

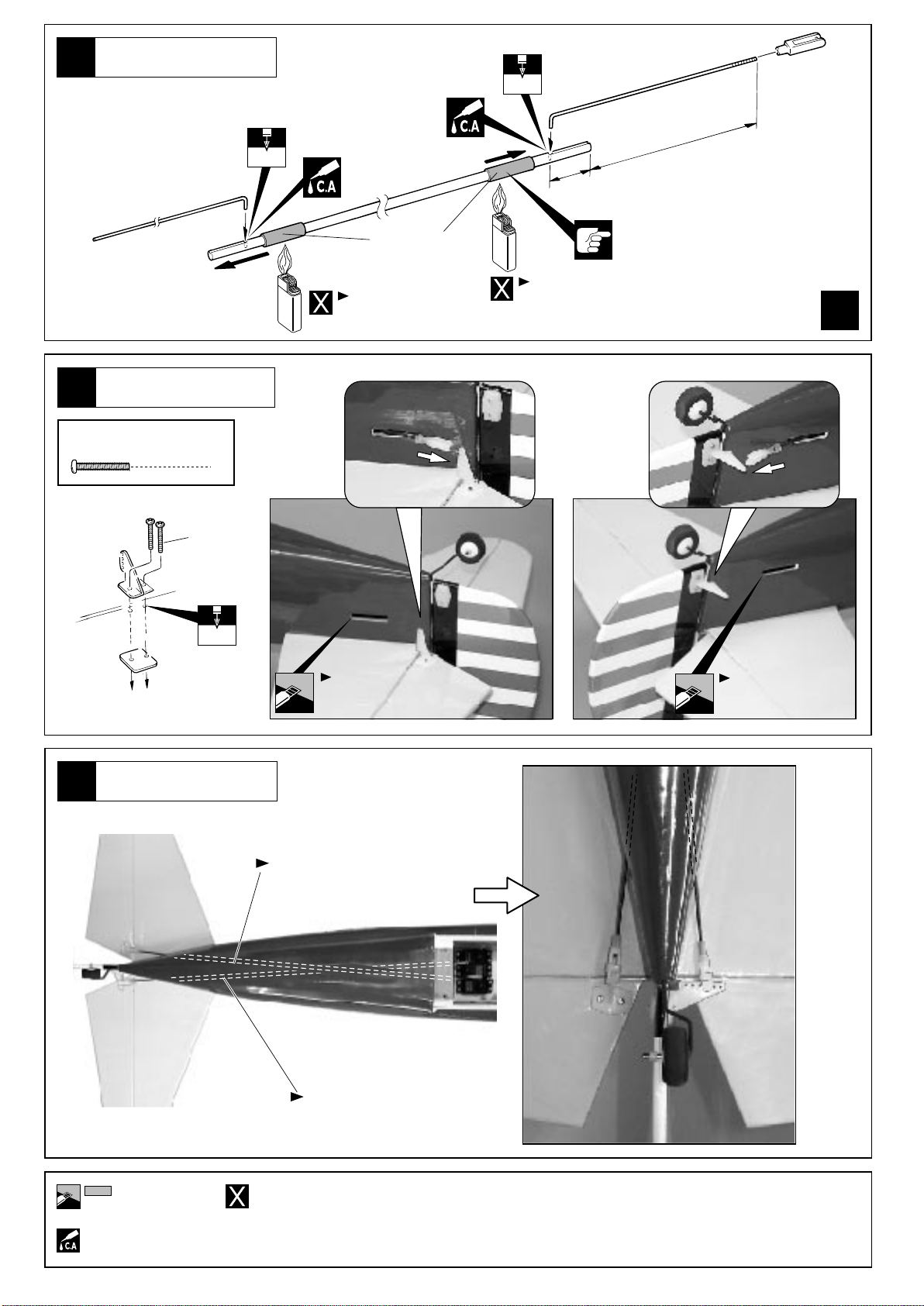

Elevator Rod
Rudder Rod
21
Linkage Rods
Cut off shaded portion.
Apply instant glue
(CA glue, super glue).
Must be purchased separately!
Beware of the flame!
Beware of the flame!
Cut away only the film. Cut away only the film.
リンケージ
エレベーターロッド
ラダーロッド
をカットする。
瞬間接着剤で接着する。
別購入品
19
Linkage Rod
2mm
2mm
Heat-shrink Tube Be careful not to scorch the
heat-shrink tube!
x2
20
Horizontal / Vertical Tail
4
2 x 12mm
Screw
水平尾翼 / 垂直尾翼
リンケージ
収縮チューブ
チューブを燃やさないように
注意して暖めて収縮させる。
火気に注意。
火気に注意。
ビス
フィルムのみ
フィルムのみ
2 x 12mm
2mm
25mm
160mm

11
24
Fuselage
Apply epoxy glue.
Cut off shaded portion.
Apply instant glue
(CA glue, super glue).
Assemble left and right sides
the same way. Drill holes with the specified
diameter (here: 2mm).
2mm
23
Fuselage
Elevator Rod
Rudder Rod
22
Linkage
1
3x5mm
Throttle Rod
2 x 8mm2 x 8mm
2x8mm
8
2 x 8mm
TP Screw
TPビス
Plastic Parts
プラパーツ
Plastic Parts
1
Linkage Stopper
リンケージストッパー
1
Elevator Servo
Rudder Servo
Throttle Servo
3 x 5mm
Screw
リンケージ
胴体
エレベーターロッド
Paint.
塗装する。
ラダーロッド
Cut away only film.
フィルムのみ。
エンコンロッド
プラパーツ
エンコンサーボ
ラダーサーボ
エレベーターサーボ
ビス
Must be purchased separately!
別購入品
胴体
エポキシ接着剤で接着する。
をカットする。
瞬間接着剤で接着する。
左右同じように組立てる。 2mmの穴をあける（例）。

12
26

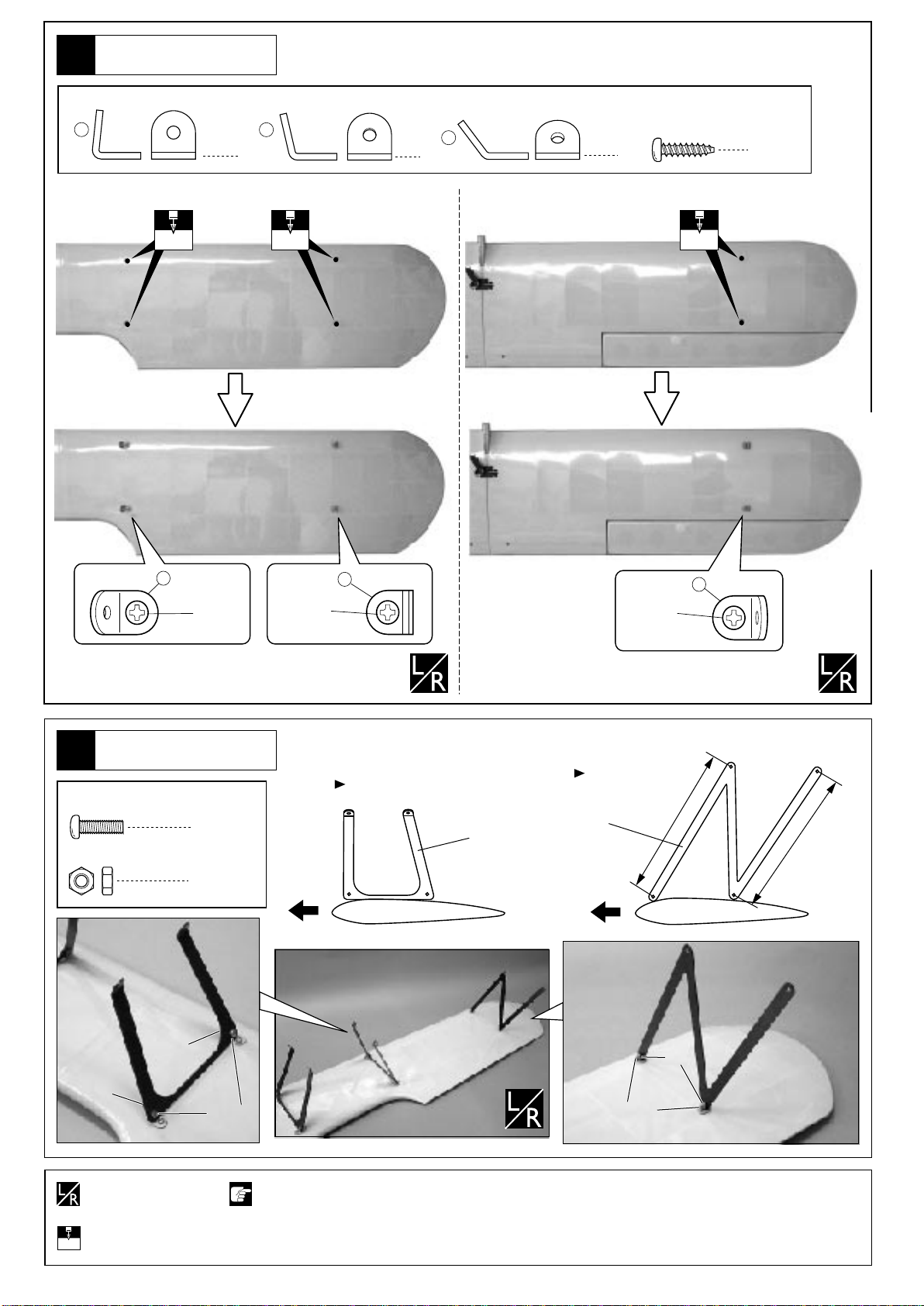

Upper Main Wing
8
3 x 10mm
Screw
8
3mm
Nut
3x10mm
3mm
Assemble left and right sides
the same way. Pay close attention here!
3x10mm
3mm
3mm
Front Front
Note the direction.
Centre Stay
Wing stay
Note the direction.
185mm
180mm
Drill holes with the specified
diameter (here: 2mm).
2mm
< Upper Main Wing (Underside) > < Lower Main Wing (Upside) >
A
Stay Joint
BC
44412
3 x 12mm
TP Screw
25
Main Wing
主翼
● ステージョイント
TPビス
主翼上 / 下面 主翼下 / 上面
2mm 2mm 2mm
CA
3x12mm
3x12mm
B
3x12mm
主翼上
ビス
ナット
左右同じように組立てる。 注意して組立てる所。
前前
向きに注意。
中央ステー
翼端ステー
向きに注意。
2mmの穴をあける（例）。

13
29

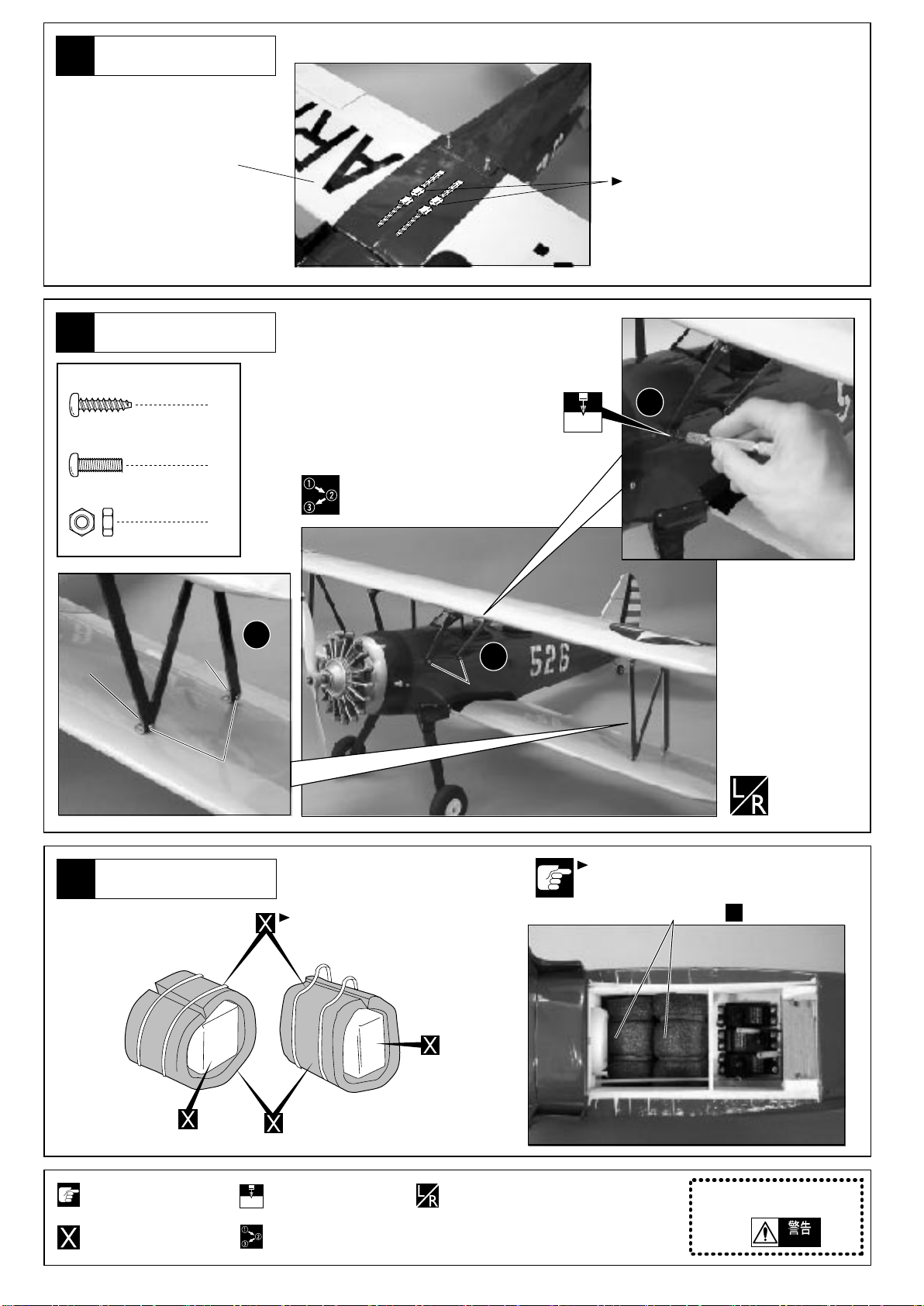

Receiver / Battery Carefully install the receiver and battery pack to
ensure that they will not shift during flight.
(After checking CG in step )
Secure foam padding with
rubber bands or tape as required.
Foam Protection
Receiver
Receiver Power Supply
Must be purchased separately!
Do not disregard this symbol!
Warning!
Pay close attention here!
32
Assemble left and right sides
the same way.
左右同じように組立てる。
飛行中にはずれない様に、確実に固定する。
ゴムバンド等で止める。
スポンジ
受信機
受信機電源
受信機 / バッテリー
●重要な注意事項があるマークです。
必ずお読みください。
別購入品
注意して組立てる所。
28
Wing Joining
4
3 x 12mm
TP Screw
4
3 x 10mm
Screw
4
3mm
Nut
3x10mm
3mm 3mm
3x12mm3x12mm
2mm
1
2
3
27
Main Wing
Main Wing
Connect the aileron servos.
エルロンサーボのコネクターを接続する。
主翼
主翼
主翼
TPビス
ビス
ナット
Assemble in the specified order.
番号の順に組立てる。
Drill holes with the specified
diameter (here: 2mm).
2mm
2mmの穴をあける（例）。

14
If necessary, re-position receiver and
battery to get correct C of G.
Check C of G position before flying.
CG
15 ~ 20mm
(from wing leading edge)
Pay close attention here!
Do not disregard this symbol!
Warning!
Ensure all screws are securely tightened before flight.
Warning!
Adjust the travel of each control surface to the values in the diagrams.
These values fit general flight capabilities. Readjust according to your needs and flight level.
20mm
20mm
35mm
35mm
15mm
15mm
RUDDER
ELEVATOR
AILERON
Position for
left diagram.
Position for
left diagram.
30
Control Surface Movement
ラダー
エレベーター
エルロン
図の様に各舵が動くように調整する。
この調整幅は普通の飛行に適した舵角ですので楽しみ方によって調整は変更してください。
測定位置
測定位置
舵角調整
When repairing the covering, please use “Super Monocote”.
●This aircraft has been designed for intermediate to experienced level flyers. First time pilots should seek the advice
of more experienced flyers during construction and for initial flights.
●Initially, less experienced pilots should only fly with an experienced pilot, until they become more proficient.
●This aircraft is designed to be powered by either a 2 stroke .40 ~ .46 size engine or a 4 stroke .52 ~ .53 size engine.
Installation of engines other than those specified could to lead to a serious accident and/or damage to property.
警告
Warning!
●この機体は、経験者を対象にしていますので、無線操縦飛行機が初めてという方は、調整等を経験者のアドバイス
を受けながら確実に組立ててください。中途半端な組上がりの機体を飛ばすのは大変危険です。
●無線操縦飛行機が初めてという方には、単独飛行はできませんので、必ず経験者の指導を受けてください。
●この機体は、2サイクルの40〜46エンジン、4サイクル52〜53エンジン用に設計されていますのでこれ以上のエンジ
ンを使用し、過激な飛行をおこなうと破損するだけでなく、大変危険ですので絶対におやめください。
※完成機のフィルムを補修する場合は「スーパーモノコート」を利用してください。
重心のチェックをする前に飛行はしない。
図の位置に重心が来るように受信機と
バッテリーを前後に移動して重心位置
を合わせる。
重心位置
（前縁から）
注意して組立てる所。 ●重要な注意事項があるマークです。
必ずお読みください。
各主翼を確実にネジ止めする。
飛行中にはずれると操縦不能になり事故につながります。
31
Centre of Gravity (C of G)
重心調整

品番
No.
★定価
11022-01
11022-02
11022-03
11022-04
11022-05
11022-06
11022-07
カウリング
Cowling 3500
1500
600
2000
2000
2000
2000
メインギヤカバー
Main Gear Cover
メインギヤ
Main Gear
ダミーエンジン (前後)
Dummy Engine (Front and Back)
品番
No.
パーツ名
Part Names
内容
Quantity
★発送
手数料
★発送
手数料 ★定価
11722-09
11722-10
200
（一律）
200
（一律）
600
パーツ名
Part Names
内容
Quantity
デカール
Decal
2000
コックピット用ラバー（スーパーステアマン40）
Rubber For Cockpit (SUPER STEARMAN 40)
300
ステーセット(L.R)
Stay Set (L.R)
ステージョイントセット（スーパーステアマン40）
Stay Joint Set (SUPER STEARMAN 40)
中央ステー(L.R)
Center Stay(L.R)
中央ステーセット(L.R)
Center Stay Set (L.R)
スペアパーツ SPARE PARTS
15
x1
( F.B ) x1
翼端ステー(L.R)
Wing Stay (L.R) x1
x1
( A B C ) x4
x1
x1
x1
x1
★発送
手数料
200
（一律）
オプションパーツ OPTION PARTS
11722-03
キャノピー（スーパーステアマン40）
Canopy (SUPER STEARMAN 40)
品番
No.
パーツ名
Part Names
★定価
90410-06
D10 x P6 ナイロンプロペラ Nylon Propeller 550
90410-07
D10 x P7 ナイロンプロペラ Nylon Propeller 550
90410-08
D10 x P8 ナイロンプロペラ Nylon Propeller 550
90411-07
D11 x P7 ナイロンプロペラ Nylon Propeller 650
90411-08
D11 x P8 ナイロンプロペラ Nylon Propeller 650
90411-09
D11 x P9 ナイロンプロペラ Nylon Propeller 650
90412-06
D12 x P6 ナイロンプロペラ Nylon Propeller 750
★発送
手数料
200
（一律）
品番
No.
パーツ名
Part Names
内容
Quantity
★定価
90027-06
90902
900
1500
スピンナーナット
Spinner Nut
パイロット人形
(スポーツタイプ63S）
x1 (For YS 53)
x1
パーツに関するお問い合わせは、ユーザー相談室まで。
パ−ツの価格には、消費税は含まれておりません。また、定価、発送手数
料、消費税は平成 13 年 3 月 1 日現在のもので、法規改正、運賃改定、
諸事情などにともない変更になりますのでご了承ください。
32
Decals For the correct placement of decals, please refer to the box top
and illustrations below.
デカール 付属のデカールは、パッケージを参考に貼ってください。
（一部付属していないデカールがあります）
① ①
② ②③
⑬ ⑬
④
⑧⑤
⑥ ⑦
⑨
⑩
⑪ ⑪
⑩
⑫⑫
⑫⑫
黒帯
★: FOR JAPANESE MARKET ONLY.
★: FOR JAPANESE MARKET ONLY.

00
口座番号 （右詰めにご記入ください）
0 0 2 1 0 4 4 7 2 7 1 1 6 8 0
金 額料 金
殊 扱 特 取
千 百 十 万 千 百 十 円
加入者名
※
通 信 欄
払込人住所氏名
（郵便番号 ）
※
京 商 株 式 会 社
（電話番号 ‑ ‑ ）
各票の※印欄は
払込人において記載してください
裏面の注意事項をお読みください。（郵政省）
受付局日附印
切り取らないで郵便局にお出しください
記載事項を訂正した場合は その箇所に訂正印を押してください
払 込 取 扱 票 払込票兼受領証
0 0 2 1 0 4
4 7 2 7 1
1 6 8 0
京商株式会社
千 百 十 万 千 百 十 円
右詰めにご記入ください
口
座
番
号
加入 者名 金 額
払込人住所氏名
特殊取扱
料 金
（消費税込み）
円
受付局日附印
品番 パーツ名 数量
1901 ベアリング 2
発送手数料
消費税（部品＋発送手数料合計金額 x 5%）
合計
1,400
200
80
1,680
※
※
※
※ ※
※
※
※
(1)
(2)
(2)
(3)
(4)
(1)
（例）
２４３ ００３４
神奈川県厚木市船子153
京商株式会社
ユーザー相談室
TEL.046‑229‑4115
＊発送手数料、消費税率は平成 13年 3月 1日現在のものです。
京商スペアパーツ・オプションパーツの購入方法
これらの購入方法は日本国内に限らせていただきます
郵便振込で
部品を
こわしちゃった
●部品をこわしたり、なくしてしまった場合でも
スペアパーツやオプションパーツを購入し、
元どおりに直す事ができます。
●パーツはお店で直接購入していただくか、
お店に行けない場合は郵便を利用して京商
から通信販売で購入できます。
●京商では電話での直接のご注文は取り扱って
おりません。ご了承ください。
購入方法による手数料、お届け日数のめやす
購入方法 発送手数料 お届け予定日数
お店に行けない場合
お店に在庫がない場合は
パーツ直送便で
現金書留で
不要
200円
3〜4日
6〜7日
10〜12日 200円
2.お店に行けない場合は 次の2つの方法で京商から通信販売で購入できます
まずは、お近くのお店か、この商品をお買い求めいただいたお店にご
来店ください。ご希望のパーツの在庫があれば即購入できます。その
際に組立/取扱説明書をお持ちになると購入がスムーズになります。
お店で在庫切れの場合でも京商の『パーツ直送便』※ でお店から京商へ申し込めます
お店でご希望のパーツがたまたま品切れだった場合でも、京商の『パーツ直送便』※を利用すればその場で注文でき
ます。『パーツ直送便』は、お店に備え付けのパーツ直送便注文用紙にご希望のパーツの品番や数量等、必要事項
をご記入の上、お店に代金をお支払いいただければ結構です。3〜4日でお客様のご自宅か、お店にお届けします。
発送手数料が不要で早く着くお得なシステムです。
※一部取り扱っていないお店もございます。
パーツ直送便取り扱い店は
このステッカーが目印
3〜4日でお客様の
ご自宅かお店に
お届けします。
パーツ直送便
注文用紙に『品番』
と必要数を記入。
パーツ直送便の
注文用紙といっしょに
代金をお店の人に
払おう！
発送手数料は
不要
お届けまで
3〜4日
発送手数料
200円
発送手数料
200円
お届けまで
10 〜 12日
お届けまで
6〜7日
お店に行けない場合は郵便局から申し込んでいただくようになります。
1.まずはお店でお求めください
《現金書留宛先》
〒243‑0034 神奈川県厚木市船子153
京商株式会社 ユーザー相談室
Tel.046‑229‑4115
必要事項を記入した用紙と代金を現金書留
にて京商までご送金ください。代金は次の
とおりとなります。
(1)メモ用紙に 氏名 ・ 電話番号 ・ 郵便番号 ・
住所（電話番号は登録 ・ 発送をスムーズに
するためのものです。必ずご記入ください）
と注文するパーツ名 ・ 品番 ・ 注文数を必ず
記入して、(2)お間違えのないよう代金と
いっしょに郵便局よりご送金ください。
1
現金書留で京商へ申し込む 2 郵便振込で京商へ申し込む
氏 名
電話番号
郵便番号
住 所
パーツ名
品 番
数 量
（1）
（2）
郵便局で払込用紙に必要事項をご記入のう
え、代金を郵便振込にて京商までご送金く
ださい。代金は次のとおりとなります。
●代金は、スペアパーツの定価の他に発送手数料（一律200円）と消費税がかかります。
●代金の計算方法 代金＝（スペアパーツの定価の合計＋発送手数料200円）×消費税1.05（1円未満は四捨五入）
《払込用紙記入例》
(1)口座番号 : 00210‑4‑47271
加入者名：京商株式会社
(2)あなたの 氏名 ・ 電話番号 ・ 郵便
番号 ・ 住所 を必ず記入してくださ
い。(電話番号は登録 ・ 発送をスム
ーズにするためのものです。必ず
ご記入ください)
(3)注文する、品番 ・ パーツ名 ・ 注
文数を必ず記入してください。
(4)お間違えのないよう合計金額を
記入のうえ、ご送金ください。
京商株式会社
〒243‑0034 神奈川県厚木市船子153
●お問い合わせはユーザー相談室まで Tel. 046‑229‑4115 受付時間 ： 月〜金曜（祝祭日を除く）10:00〜18:00
※お届け予定日数は夏・冬期休業または交通事情等運送上の理由
により遅れる場合がございます。
郵便振込のほうが
現金書留より郵便料金が
安いね。
お店で
"Kyosho Direct‑Mail‑Parts‑Order‑System" is available only for Japanese market

組立てたり、操作してみて上手くいかない点などございましたら、ご購入いただいた
販売店または、京商ユーザー相談室へお問い合わせください。
京商ユーザー相談室へお問い合わせの際は、お電話いただくか、下記のお問い合わせ
用紙に必要事項をご記入のうえ、
ファックス または郵便でお送りください。
11022
PT‑17 ステアマン 40
年 月  日
年 月 日
約 年
電話でのお問い合わせ：046‑229‑4115
ﾌｧｯｸｽ でのお問い合わせ：046‑229‑1501
郵便でのお問い合わせ： 〒243‑0034 神奈川県 厚木市 船子153 京商株式会社 ユーザー相談室
お問い合わせご記入欄：組立／取扱説明書のページ数や部品番号(キーNo.)を用いるなど、なるべく具体的にご記入ください。
組立や、操作上で不明な点のお問い合わせ方法
お問い合わせ用紙
京商へのお問い合わせ先 → ｢京商ユーザー相談室｣
月曜〜金曜(祝祭日を除く)10:00〜18:00で電話連絡可能な時間帯 : 頃
電話でのお問い合わせは、月曜〜金曜(祝祭日を除く)10:00〜18:00。
ﾌｧｯｸｽでは、24時間お問い合わせの受付をして居ります。回答は、翌営業日
以降となる場合があります。営業日:月曜〜金曜(祝祭日を除く)
これらのサービスは日本国内に限らせて頂きます
商品No.
ご購入店
ご使用
プロポ
フリガナ
店名
ご氏名
ご自宅
住所
平日の昼間に
可能な連絡先
ご自宅の
連絡先
ご購入
年月日
ご使用
エンジン
受付No.(京商記入欄)
都道府県
( )
電話
都道
府県
性別
生年
月日 大正 / 昭和 / 平成
男/女
電話
R/C歴
商品名
ファックス
電話
ファックス
〒＿＿＿−＿＿＿＿
京商にお問い合わせの際は、｢京商ユーザー相談室｣にご連絡ください。
お問い合わせの際は、お手元に商品や組立／取扱説明書をご用意のうえ、組立／取扱説明書のページ数, 行程番号, 部品番
号(キーNo.)を用いるなど、なるべく具体的にお知らせください。
お問い合わせ用紙は、ﾌ ｧ ｯ ｸ ｽ または郵便でお送りください。回答方法は、京商で検討のうえ考慮させて頂きます。
郵送の場合は、お問い合わせ用紙のコピーを保管してください。
キリトリ線
The servise mentioned below is available only for Japanese market.

OFF ON
安 全 上 の 注 意飛 行 後飛 行飛 行 前
Before Flying
京商の無線操縦模型は、高い性能
を発揮するように設計されており
ますので、飛行場所は万一を考え
て十分に安全であることを確認し
てから楽しんでください。
Before flying your airplane, ensure
the airfield is spacious enough.
Always fly it outdoors in safe areas
with no debris or obstacles!
プロポの取扱方は､プロポの説明
書をご覧ください。
For handling the radio properly,
refer to its instruction manual.
スピンナー・プロペラのゆるみを
チェック。
Ensure the spinner and propeller are
securely attached.
同じバンド（電波帯）の同時飛行
は出来ません。近くで無線操縦模
型を楽しんでいる人がいたらバン
ドを確認してください。
If your airplane begins to operate by
itself, there is another transmitter on
your frequency. Immediately stop
your airplane; otherwise you may
lose control of it which will result in
accidents.
送信機のアンテナを
最後までのばす｡
Fully extend
the transmitter
antenna.
送信機のスイッチを入れる。
Switch on the transmitter.
受信機のスイッチを入れる。
Switch on the receiver.
主翼が正しく取付けられているか
確認。
Ensure the wings are securely
attached.
Flying
燃料を入れる。
Fill the fuel tank.
スティックを動かして各舵が調整
通り動くかチェック。
By moving the control sticks, ensure
all control surfaces moves as per
your adjustments.
スロットルスティックを動かして、
エンジンキャブレターがスムーズ
に開閉するかチェック。
スロットルをスローにしてから、
スターターをスピンナーに押し当
ててエンジンをかける。
For starting the engine, apply low
throttle and hold the engine starter
against the spinner.
ニードルを調整する。
Adjust the needle.
After Flying
オプションパーツは純正パーツ以
外使用しない。
Only use KYOSHO genuine parts!
Cautions for Safety
エンジンの調整は必ず後ろから行
なってください。前、横からは大
変危険ですので絶対に行なわない
でください。
Adjust the engine always from behind,
but never from infront or the sides as
a rotating propeller may badly injure
you!
プロペラが回転中の機体には絶対
に見物の人を近付けないでください。
Do not allow watching people to get
too close to a rotating propeller.
傷ついたプロペラ、変形したスピ
ンナーは使用しないでください。
Immediately disuse defective pro-
pellers as well as deformed spinners.
プロポの電池が弱くなったものは、
新しいものと交換してください。
If the dry batteries in the radio are
flat, replace them with fresh ones.
まわりにいる人の上では飛行させ
ないでください。
Do not fly your airplane above people
standing around.
ON
ON
機体を風上に向けて、手投げ又は
離陸させる。
Hand-launch your airplane into the
wind to make it take off.
強風や、横風での飛行はしない。
Do not fly your airplane when there
is a strong wind or a lateral wind.
機体を風上に向けて、着陸させる。
Always land your airplane into the
wind.
スロットルトリムを下げてエンジ
ンをストップさせる。
Bring your airplane to a halt by
lowering the throttle trim.
飛行後のエンジンは、高温になっ
ているのでヤケドに注意。
After each flight, the engine is very
hot. Beware of getting burned!
油で汚れた機体をきれいにする。
Wipe away any fuel deposits or dirt.
空の燃料缶は火中に投げ入れない
でください、非常に危険です。
Never throw burning, gleaming or
smouldering things into fuel cans,
even if these happen to be empty.
This will result in serious injury!
〇 ×
〇 ×
風
WIND
風
WIND
OFF
OFF ON
受信機のスイッチを OFF に。
Switch off the receiver.
送信機のスイッチを OFF に。
Switch off the transmitter.
OFF
残った燃料を抜き取り缶にもどす。
Draw out the remaining fuel from the
fuel tank and fill it back into the can.
By moving the throttle control
stick, ensure the carburetor opens
and closes without effort.
京商株式会社 〒243‑0034 神奈川県厚木市船子153
●ユーザー相談室直通 TEL.046‑229‑4115
お問い合わせは：月曜〜金曜(祝祭日を除く) 10：00〜18：00
R
THE FINEST RADIO CONTROL MODELS
62150103-1 PRINTED IN CHINA
ケガや事故等、危険防止のため必ずお守りください。
Always do observe the following in order to prevent accidents!
飛行手順の注意 FLIGHT MANUAL
メーカー指定の純正部品を使用して
安全にR/Cを楽しみましょう。
警告
Warning!
