THE FINEST RADIO CONTROL MODELS
R
※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE. No. 21943
INSTRUCTION MANUAL
SAFETY PRECAUTIONS
This radio control model is not a toy.
この無線操縦模型は玩具ではありません！
●高速で回転するローターが付いた危険性のある 機械
です。 組立て、飛行(場所、電波)、点検、整備はご自身が
責任をもって行ってください。これはあなたの責任です。
●小さい部品が多いので、組立て作業は、必ず幼児の
手がとどかない所で行ってください。
●フライト前、フライト後は必ず、ビスの緩み、各部
品の劣化などを点検し、異常があれば交換・修理・
調整を行い、安全を確認してからご使用ください。
●純正部品以外のパーツを使用しないでください、事
故や不調の原因になるおそれがあります。また、
社外品を使用しての事故、破損等については、一切
責任を負いません、ご了承ください。
●組立て後に、もう一度説明書を見直して下さい。
説明書は、いつでも見られるように大切に保管して
ください。
●This is a kind of machine including a rotor which rotates with
high speed and has a possibility to be dangerous. You are
responsible for this model's assembly, safe operation (place
to fly, frequency) check and adjustment of the model.
●Assemble this kit only in places out of children's reach!
●Take enough safety precaution before and after operation.
After every flight, inspect screws and nuts for looseness, and
parts for wear. Any damaged parts should be immediately
replaced, repaired or adjusted for safe operation.
●Use only Kyosho genuine parts for replacement.
Failing to do so will result in accidents or malfunction of the
model. Kyosho do not take responsibilities for the accidents
and crashes if using the parts which are not Kyosho genuine
ones.
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
組立／取扱説明書
上級者向
For Advanced
flyers.
2000 KYOSHO／禁無断転載複製
※組立てる前にこの説明書を良くお読みになり充分に理解してください。
Before commencing assembly, please read these instructions thoroughly.
キャリバー M50

19~20mm
39~41mm
33~36mm
2

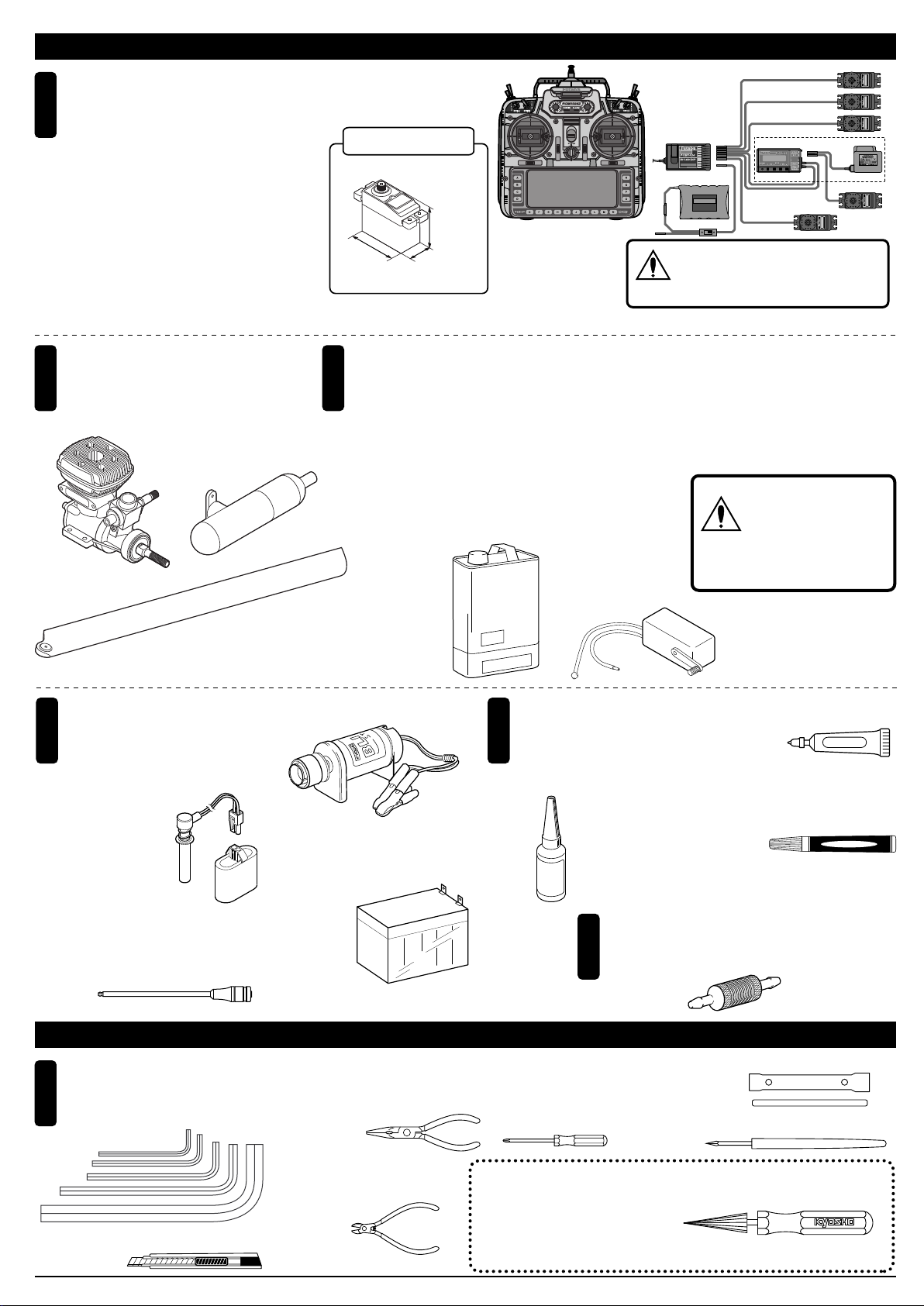

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
2
使用できるサーボサイズ
SUITABLE SERVOS
エンジン／マフラー
Engine and Muffler
■グロー燃料
Glow Fuel
●No. 1791 ブリッツスターター
Blitz Starter
●No. 71481 シールドバッテリー
Sealed Battery
●No. 39308 燃料フィルター
Fuel Filter
No. 94402 中強度
Medium Strength
No. 94403 高強度
Hard Strength
●ロックタイト Loctite
No. 80701 燃料ポンプ（電動12V）
Fuel Pump (Electiec 12V)
●
No. 96506 ボールデフグリス
Ball Diff Grease
●
No.96627
クイックタイトジェルボーイ
Gel Boy
●
No. 80702 燃料ポンプ（手動）
Fuel Pump (Manual)
●
1エンジンヘリ用無線操縦機（プロポ）
と電池
Radio for engine-powered R/C helicopters,
and dry batteries
●このキットにはエンジンヘリ用
EMSシステム対応（5サーボ+ジャイロ）の
プロポが必要です。
●プロポの取扱いは、プロポに付属の説明書
■エンジンヘリ用プロポ
Radio for engine-powered
R/C helicopters
●This kit requires a EMS System radio for
engine-powered R/C helicopters with 5
servos and 1 gyro.
●For more information on the radio, refer to
its explanations.
4始動用具
Required for engine starting: 5接着剤等 Glues & Lubes
6さらに用意すると良いもの
Equipment coming in handy
3グロー燃料、燃料ポンプ
Glow Fuel and Fuel Pump
The illustrations showing the radio were taken from the Futaba radio explanations.
本説明書のプロポイラストは、Futaba取扱説明書より転載しました。
■OS 46 FX-H エンジン
■メインローター
■マフラー
Muffler
OS 46 FX-H engine for helicopters
●模型用エンジンは専用のグロー燃料が必要です。ガソリンや灯油は使用できませんので注意して
ください。また、グロー燃料は揮発性が高く引火しやすいので取扱いには充分注意してください。
燃料は、ニトロ分 15 % 以上が適しています。
●Engines for R/C models require glow fuel. Do not to use gasoline or kerosene; both cannot be
used! Also, be very care-ful when han-dling glow fuel which is high-ly inflamma-ble and high-
explosive!
●Fuel should contain at least 15% of nitro.
■燃料ポンプ
Fuel Pump
ガソリンや灯油は
使用禁止
WARNING: Gasoline
or kerosene cannot
be used!
警告
■スターター
Starter
■ネジロック剤
Screw Locking Compound /
Screw Cement / Threadlocker
■グリス
Grease
■瞬間接着剤
Instant Glue
■スターター用12Vバッテリー
12V Battery
■燃料フィルター
Fuel Filter
Grease
ジャイロ
1
2
3
4
5
6
7
8
9/B
DSC
DUAL
ONVERSION
C
PULSECODE MODULATION
9CHANNEL
RECEIVER
CONNECT
RATEGYRO
空用（ヘリ用）のプロポセットを必ず
使用してください。（空用以外使用禁止）
CAUTION: Only use a radio for R/C heli-
copters! (Any other radio is prohibited!)
注意
●
7
組立てに必要な工具
Tools required
キットの他にそろえる物（２） REQUIRED FOR OPERATION (2)
■六角レンチ（1.5mm, 2mm, 2.5mm, 3mm, 6mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, 3mm, 6mm)
■＋ドライバー（小）
Phillips Screw Driver (S)
■ラジオペンチ
Needle Nose Pliers ■キリ
Awl
スペシャルテーパーリーマー
SPECIAL TAPER REAMER No.80311
下穴加工が不要で、直接1mm〜15mm
の穴あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm holes directly!
※使用する工具の取扱いには、十分注意してください。
Handle the tools carefully!
Main Rotor
(12V-6.5A)
長さ
取付穴 Holesize
厚さ Thickness
Length 600 mm
4 mm
12 mm
■カッターナイフ
Sharp Hobby Knife
■プラグレンチ
Plug Wrench
■ニッパー
Wire Cutters
■スターター シャフト
Starter Shaft
●No. 96815 ワンタッチプラグヒーター
One-touch Plug Heater
■プラグヒーター
Plug Heater
Glow Fuel
model enginefuel

3
プロポの準備 RADIO PREPARATION
●プロポを下の順番にしたがってセットします。
Set up the radio as explained below.
1
2
3
各設定画面を開く。（送信機）
図を参考に各設定を行う。（送信機）
4
4
トリムを中立にセットする。（送信機）
5
スイッチを入れる。（送信機）
6スイッチを入れる。（受信機）
7スティックを動かしてサーボが動いているか確認。
スイッチを切る。（受信機）
送信機のスティックを中立にする。（送信機）
8
スイッチを切る。（送信機）
9
10
上図に従い、各サーボ等を受信機に接続する。
●始める時
●終わる時
1
2
3
4
Set trims to center. (Transmitter)
5
Switch on the transmitter. (Transmitter)
Open the setting menu. (Transmitter)
Set up the data following the illustration. (Transmitter)
6Switch on the receiver. (Receiver)
7Make sure the servos move according to
your transmitter inputs.
Switch off the receiver. (Receiver)
Set transmitter sticks to neutral. (Transmitter)
8
Switch off the transmitter. (Transmitter)
9
10
Connect servos to the receiver using the illustration above.
●START
●FINISH
送信機
Transmitter
●リバーススイッチ Reverse Switch
JR プロポの場合
エルロン Aileron
スロットル Throttle
ノーマル Normal
リバース Reverse
CH3
スロットルサーボ
Throttle Servo
ジャイロ(GY501の場合) Gyro(In GY501 case)
R149DP受信機 R149DP Receiver
受信機スイッチ
Receiver Switch
ニッカド電池
Nicd Battery
充電口
Terminal to charge
CH6
ピッチサーボ
Pitch Servo
CH4 ラダーサーボ
Rudder Servo
CH2
エレベーターサーボ
Elevator Servo
CH1
エルロンサーボ
Aileron Servo
1
2
3
4
5
6
7
8
9/B
DSC
DUAL
ONVERSION
C
PULSE CODE MODULATION
9 CHANNEL
RECEIVER
RATEGYRO
CONNECT
ラダー Rudder
エレベーター Elevator
ピッチ Pitch
2
3
（モデルメニューが開く）
MDL を選択
選択
Select
選択
Select
1
3
4
2
5-2
選択
Select
タイプの設定で を選択する。
Select SR3 in Swash Type Menu.
SR3
SR3
Select MDL to open model menu.
5-1 AIL , ELE , PIT の作動量、作動方向を設定する。
Select the way and volume of AIL, ELE, PIT movement.
数値はスワッシュプレートの作動量
＋、ーはスワッシュプレートの作動方向
フタバ 1024 ZH の場合
In Futaba 1024ZH case.
EMS の設定 EMS setting
65 SWASH MIX
3 SERVOS (120°)
AILE ‑ 65
ELEV ‑ 65
PITCH + 65
エルロン
エレベーター
ピッチ
In case of JR radio
＋, ー indicate a direction of swashplate movement.
Figure indicates the volume of Swashplate movement.

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
4
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
説明書の見かた
How to read the instruction manual:
3
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
注意して組立てる所。
Pay close attention here!
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
2mm
（説明例 Example）
番号の順に組立てる。
Assemble in the specified
order.
9テール
Tail HH-2
2
2.6 x 10mm キャップビス
Cap Screw
1
3 x 3mm セットビス
Set Screw
2
2.6mm ナイロンナット
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
Nylon Nut
110
3×15mm
3×6mm
穴にセットビスをしめこむ。
Fasten both 3x4mm set screws
onto the spots indicated.
669
260
3x4mm

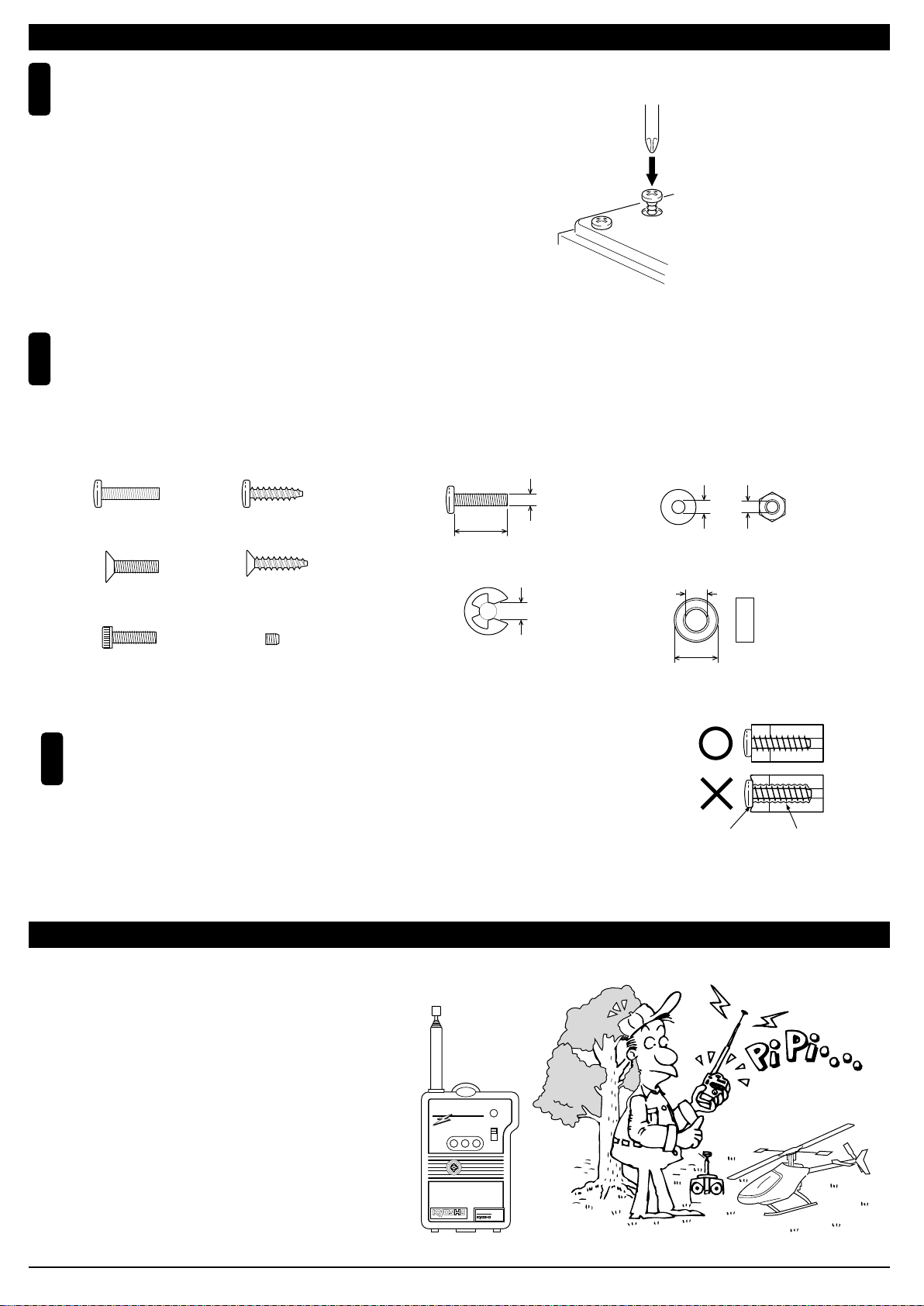

組立て前の注意（２） BEFORE YOU BEGIN (2)
5
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が
ありますが、部品が確実に固定されるまでしめこんでください。 ただし、しめす
ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
7
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立て
てください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams on the
left side in each assembly step. Some screws are extras.
6
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
4mm
E4 Ｅリング
E-ring
●6,000
パーソナルバンドモニターについて ABOUT THE "PERSONAL FREQUENCY MONITOR"
愛機の飛行前に、使うバンドのクリスタルをセット
してスイッチオン！ 同一バンドの電波をキャッチ
するとブザー音とLEDの光で警告。
Before operating your helicopter, plug the crystal of your
frequency into the Personal Fre-quency Monitor. As soon
as you switch it on, you'll know for sure through an interfe--
rence signal and LED lamps whether somebody else is on
your fre-quency or not! PERSONAL
BAND MONITOR
40MHZ
OFF
ON
KYOSHO
CORPORATION
No.80591
JRMSA
77
KYOSHO CORPRATION
No.80591 (40MHz)
No.80592 (72MHz)
専用クリスタル別売
Special crystals are
available at Kyosho!
キット内の部品の中には、組立済みの部品があります。
念のためビス等のゆるみが無いか確認してから、組立て
てください。
Inside the kit, you will find assemblies, i.e. sections that are pre-assembled
and hence consist of more than one part. To make sure these assemblies
are safely assembled, check among others their screws for looseness. Only
then, build in the assemblies.
5

1
使用する袋詰。
Part bags used.
10x19x5mm ベアリング
Ball Bearing
3
8x16x5mm ベアリング
Ball Bearing
1

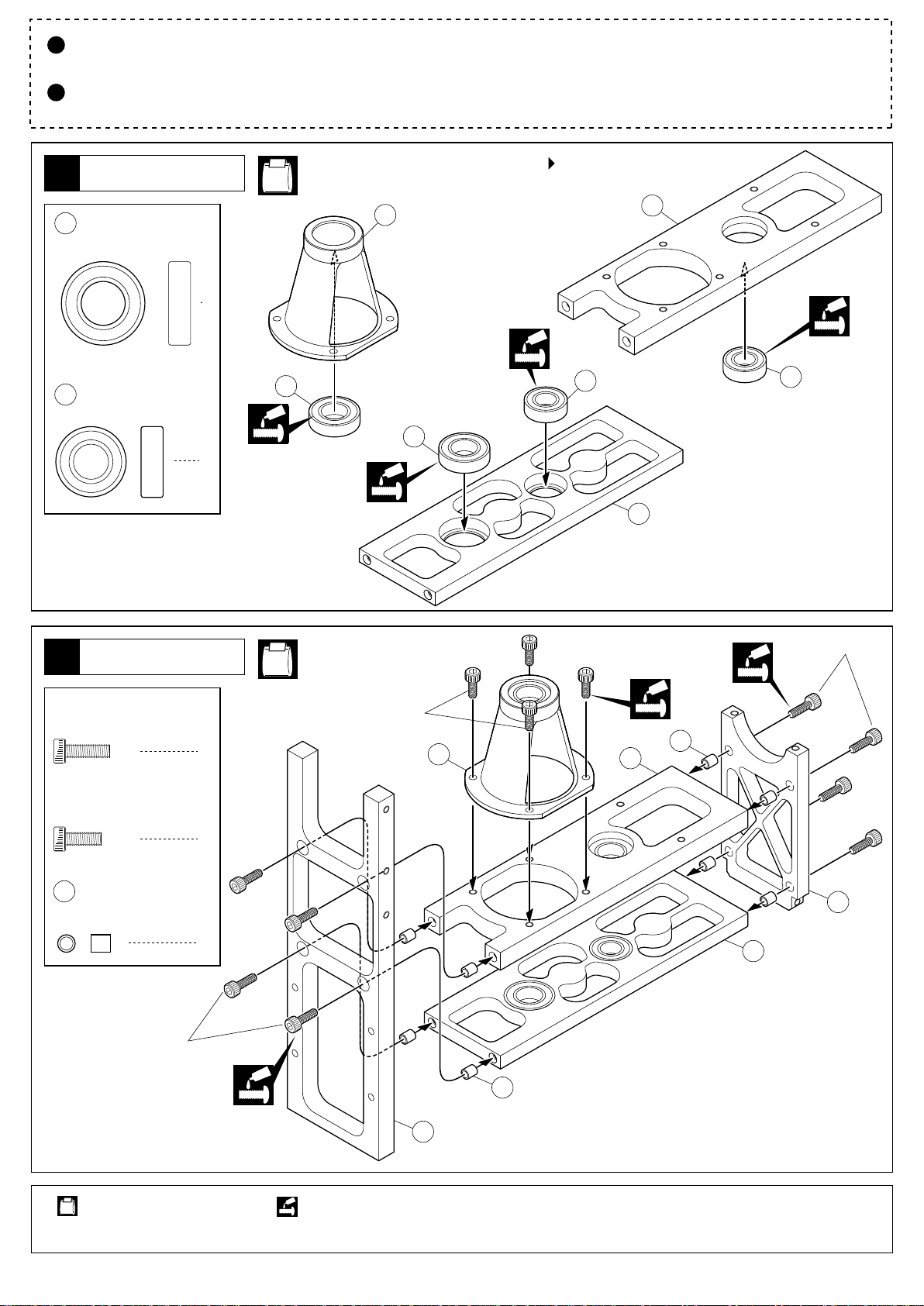

M-1.M-2
ラダ−フレーム
Ladder Frame
710
16
8
3x4x4.5mm カラー
Collar
2ラダ−フレーム
Ladder Frame
3x10mm キャップビス
Cap Screw 3x8mm
3x10mm
3x10mm
8
3x8mm キャップビス
Cap Screw
4
M-1,M-2
647
777 769
647
771
770
768
647
777 769
710
710 16 710
770
6
ネジロック剤を塗る。
Apply threadlock
(screw cement).
ベアリング組立済
Ball Bearing pre-installed
この説明書は本品の構造をご理解いただくために、組立済のアッセンブリ−部分やベアリング等の接着済
部分も組立ていただくように説明しています。オーバーホール、部品交換等のときに参考にしてください。
In Order to understand full assembly sequence, this instruction manual shows the complete assembly of this model,
even though some elements are supplied pre-built. please refer to it when carrying out maintenance or replacing parts.

3ラダ−フレーム
Ladder Frame
使用する袋詰。
Part bags used.
3x8mm キャップビス
Cap Screw
6
M-1
4M-1,M-2
M-C
7
ネジロック剤を塗る。
Apply threadlock
(screw cement).
3x8mm
3x8mm
3x8mm
左右同じように組立てる。
Assemble left and right sides the same way.
仮止め。
Tentatively tighten.
8
3x8mm キャップビス
Cap Screw
14
3x6mm キャップビス
Cap Screw
14
サーボプレート
Servo Plate
3mm ナイロンナット
Nylon Nut
3x8mm
3x6mm
3x6mm
3x8mm
3x8mm
3x8mm
3mm 3mm
3mm
5x11x5mm Fベアリング
Flanged Ball Bearing
2
709
709
709
775
773
775
727
727727
774
775
776
776
772
外側
Out side
内側
In side
接着済
glued
3x8mm
809
809

使用する袋詰。
Part bags used.
6M-3,M-4
8
ネジロック剤を塗る。
Apply threadlock
(screw cement).
グリスを塗る。
Apply greasa.
3x3mm
Ａへ
711
801
757
814
761
762
763
757
5M-3
プーリー
Pulley
10x19x5mm ベアリング
Ball Bearing
2
10x16x12mm ワンウェイベアリング
One Way Bearing
1
刻印があるほうが下
Make should be downside
710
710
761
710
711
塗布済 補充はNo96506ボールデフグリス
を必ず使用する。
Be certain to apply 96506 ball diff.
grease after replacing.
上
Top
下
Bottom
1
10x14x1mm ワッシャー
Washer
プーリー
Pulley
Be careful not for being bent.
Ａ
3x5mm
ベルトを折らないように注意。
注意して組立てる所。
Pay close attention here!
3x5mm セットビス
Set Screw
3x3mm セットビス
Set Screw
1
1
763
Dカットに
を固定
する。
801
Attach and
tighten set screw
to D shaped cut.
801

3mm
使用する袋詰。
Part bags used.
8M-3
9
ネジロック剤を塗る。
Apply threadlock
(screw cement).
7メインギヤ
Main Gier M-3
6
2x5mm キャップビス
Cap Screw
番号の順に組立てる。
Assemble in the specified
order.
メインマスト
Main Mast
1
2x8mm キャップビス
Cap Screw
1
3x20mm キャップビス
Cap Screw
1
3mm ナイロンナット
Nylon Nut
2x8mm
3x20mm
2x5mm
3
2
1
注意 は上部ベアリング
にピッタリ合せる。
Note:Be sure to install in
upper bearing tightly.
765
764
778
778
778
766
778

使用する袋詰。
Part bags used.
10 M-4
M-4
10
ネジロック剤を塗る。
Apply threadlock
(screw cement).
11
9M-4
ク−リングファン
Cooling Fan
ク−リングファン
Cooling Fan
4x25mm
4x25mm キャップビス
Cap Screw
1
6x13x5mm ベアリング
Ball Bearing
2
713
組立済
Ball Bearing
pre-installed
630
713
782
780
713
767
830
3x6mm キャップビス
Cap Screw
2
エンジンマウント
Engine Mount
3x10mm キャップビス
Cap Screw
4
3x6mm
3x10mm
3x6mm
左右同じように組立てる。
Assemble left and right sides the same way.

使用する袋詰。
Part bags used.
13 M-4
11
ネジロック剤を塗る。
Apply threadlock
(screw cement).

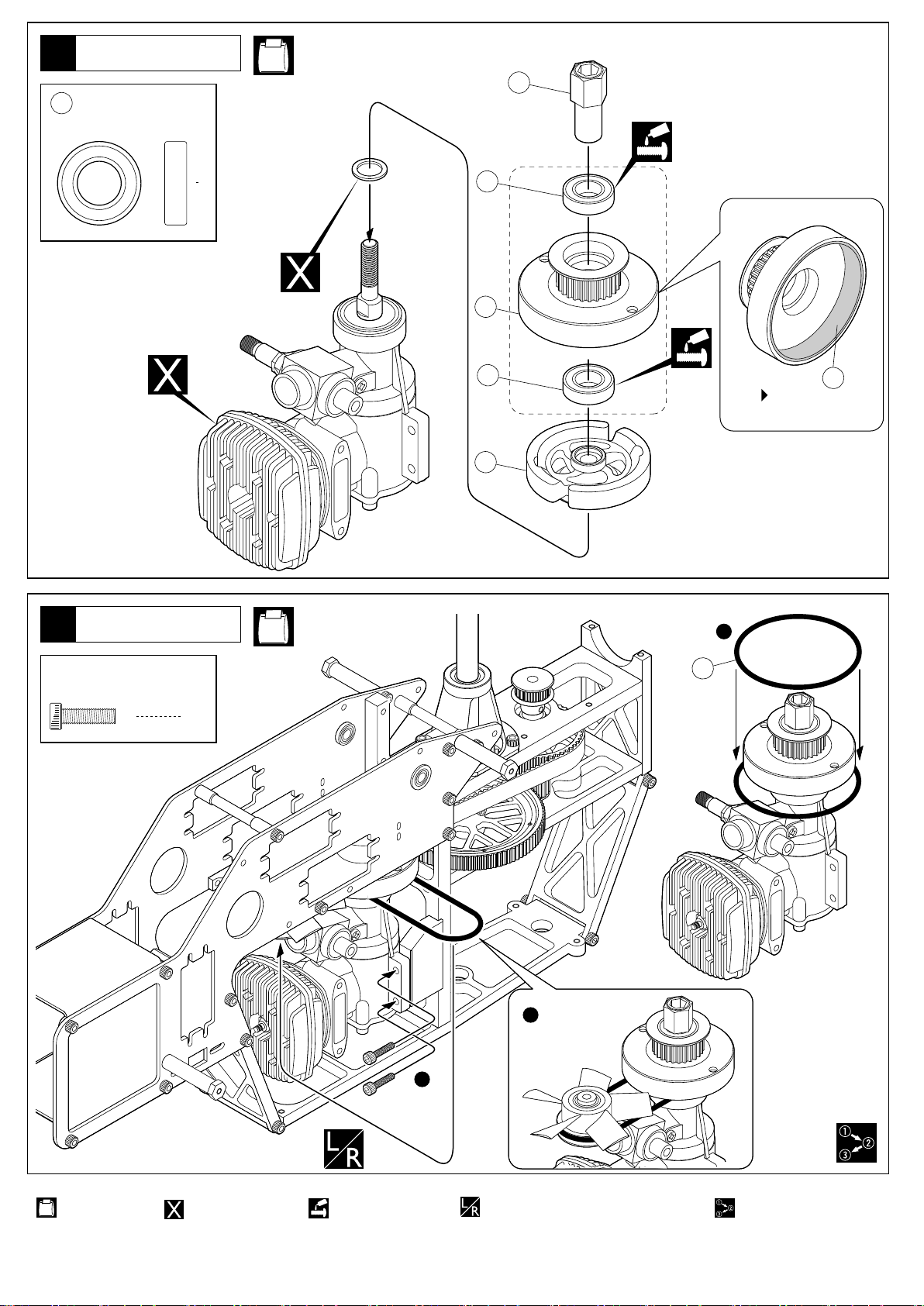

エンジン
Engine Installation
12 M-4
クラッチ
Clutch
10x19x5mm ベアリング
Ball Bearing
2
710
759
760
758
827
組立済
pre-assembled
エンジン付属ワッシャー
Supplied with the engine.
エンジン
Engine.
710
710
3.5x12mm キャップビス
Cap Screw
4
左右同じように組立てる。
Assemble left and right sides the same way.
番号の順に組立てる。
Assemble in the specified
order.
3
2
1
3.5x12mm
826
別購入品
Must be purchased
separately!

3x8mm
2.6x8mm
3x8mm
3x8mm
3x8mm
3x8mm
3mm
3mm
使用する袋詰。
Part bags used.
15
12
ネジロック剤を塗る。
Apply threadlock
(screw cement).
14 M-4

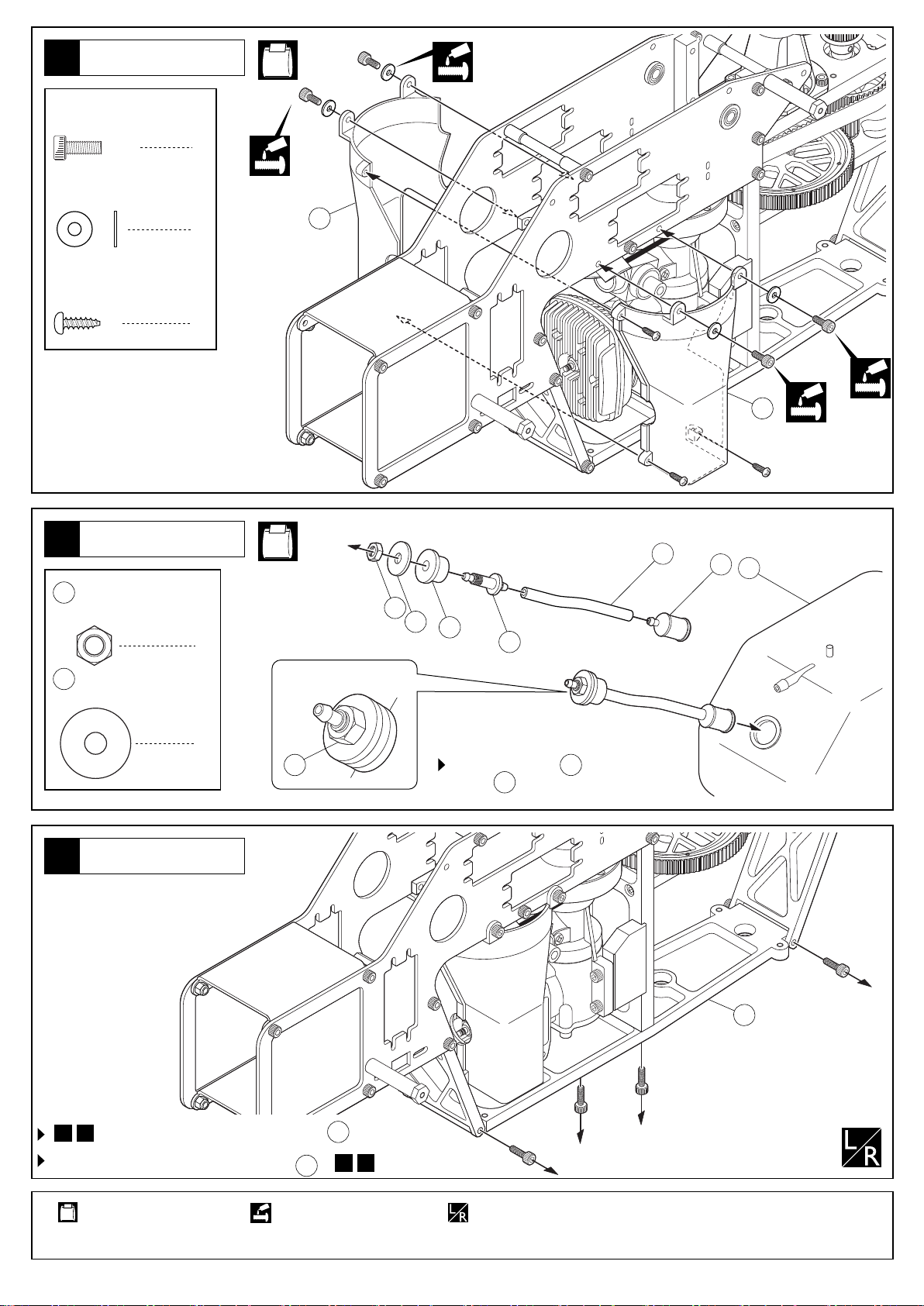

クーリングカバー
Cooling Fan Cover
ラダーフレーム
Ladder Frame
燃料タンク
Fuel Tank
左右同じように組立てる。
Assemble left and right sides the same way.
3x8mm キャップビス
Cap Screw
4
15
M-5
シールワッシャー
Seal Washer
1
1
127
127
128
126
125
634 779
803
829
824
シールナット
Seal Nut
128
128 128
128
タンクに入れた後、 をしめる。
Tightten after assenbly has been
inserted in fuel tank.
15
16
773
773
773
4
3x8x0.5mm ワッシャー
Washer
3
2.6x8mm TPビス
Self-tapping (TP) Screw
2.6x8mm
2.6x8mm
Remove screws used to fix ladder freme(F) in .
3 4
3 4
で仮止めしておいたラダ−フレーム（F） をはずす。

使用する袋詰。
Part bags used.
18
13
ネジロック剤を塗る。
Apply threadlock
(screw cement).
17 M-5
4
タンクホルダー （A）
Tank Holder (A)
636
4
3x5mm セットビス
Set Screw
4
3x8x1mm ワッシャー
Washer
3x8x1mm
3x22mm
3x5mm
3x8mm
3x8mm
3x8mm
828
828
639
639
122
122
122
121S
4
3x22mm キャップビス
Cap Screw
マフラーへ
Muffler
635
キャブレターへ
Carburetor
635
636
636
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
ブレース
Brace
燃料タンク
Fuel Tank
すべてのビス
Every Screw
M-6,M-A

使用する袋詰。
Part bags used.
20
M-7
14
ネジロック剤を塗る。
Apply threadlock
(screw cement).
19 M-7
注意して組立てる所。
Pay close attention here!

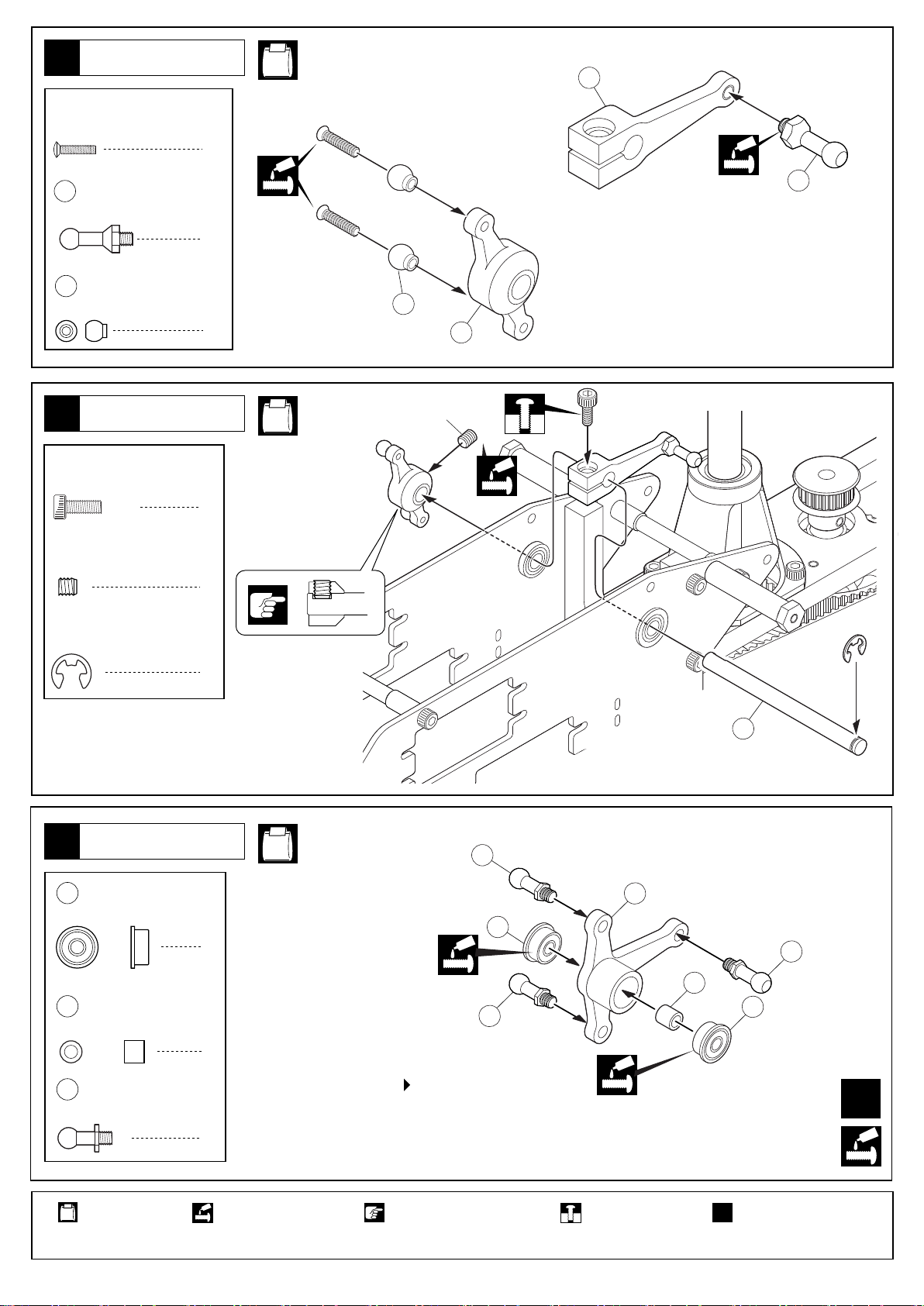

エレベーターレバー
Elevator Lever
リンケージボール
Linkage Ball
2
136
2x8mm サラ小丸ビス
RT/H Screw
2
3x8mm キャップビス
Cap Screw
1
1
1
4x4mm セットビス
Set Screw
E 4 E リング
E-ring
4x4mm
2x8mm
3x8mm
E4
644S
646S
645
724
136
783
エレベーターレバー
Elevator Lever

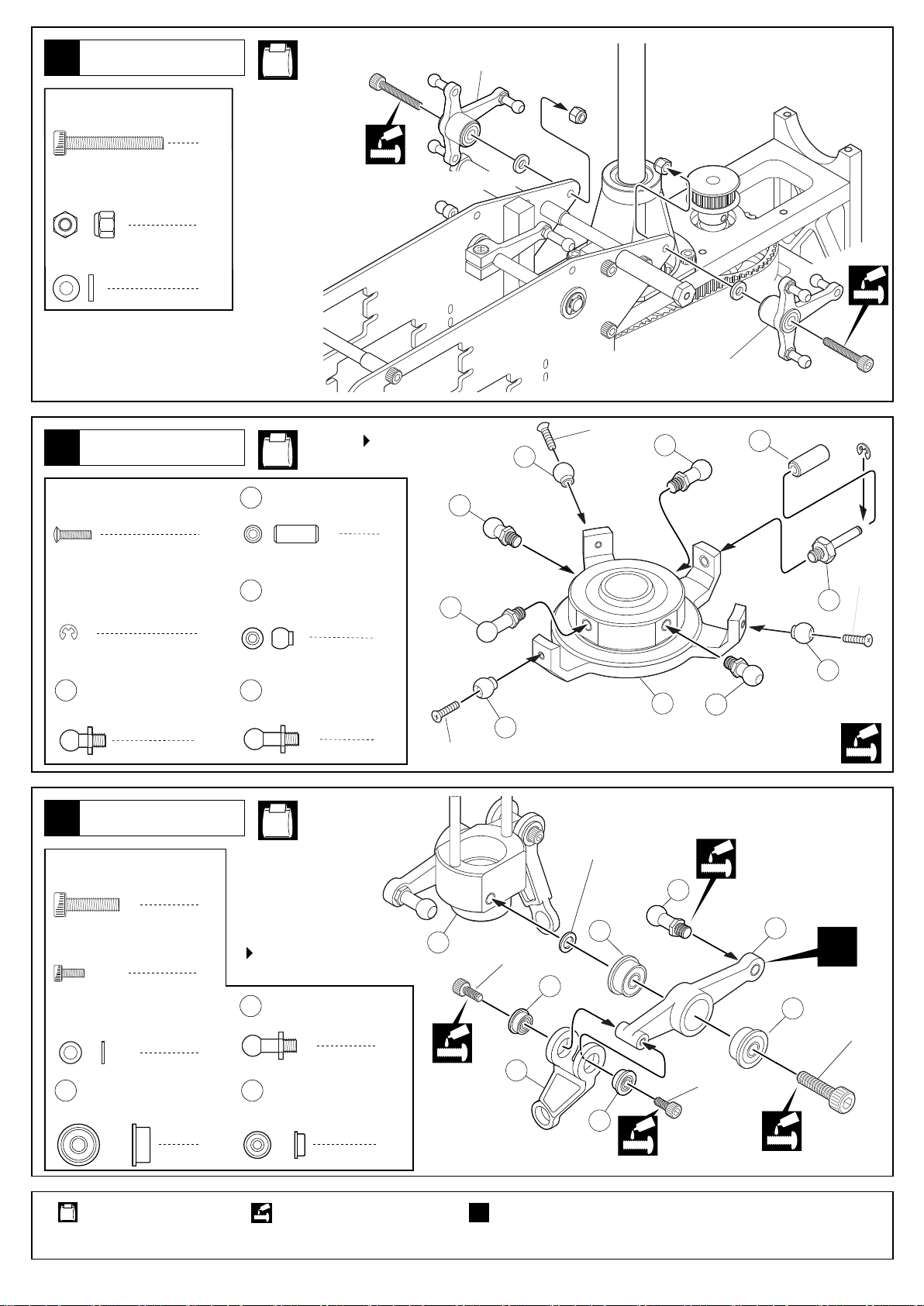

エルロンレバー
Aileron Lever
21
M-7
3x8x4mmF ベアリング
Flanged Ball Bearing
4
3x6x4.5mm カラー
Collar
2
x2
715
715
715
652
652
451
451
451
ベアリング組立済
Ball Bearing pre-installed
すべてのビス
Every Screw
２セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
仮止め。
Tentatively tighten.
M3-8リンケージボール
M3-8 Linkage Ball
6
451
1
M3-11リンケージボール
M3-11 Linkage Ball
724

451
788
644
使用する袋詰。
Part bags used.
22
15
ネジロック剤を塗る。
Apply threadlock
(screw cement).
22
M-7
エルロンレバー
Aileron Lever
3x22mm キャップビス
Cap Screw
2
3x22mm
3x22mm
3mm
3mm
２セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
エルロンレバー
Aileron Lever
エルロンレバー
Aileron Lever
3x6x1mm ワッシャー
Washer
3x5x0.5mm ワッシャー
Washer
2
M-7
23
スワッシュプレート
Swashplate
M3-5リンケージボール
M3-5 Linkage Ball
M3-8リンケージボール
M3-8 Linkage Ball
2
2
451
450
2x7mm サラ小丸ビス
RT/H Screw
3
リンケージボール
Linkage Ball
3
136
ラジアスカラー
1
136
136
136
2x7mm
E1.5
2x7mm
451
451 744
823
822
450
744
450
組立済
pre-assembled
すべてのビス
Every Screw
1
E 1.5 Ｅリング
E-ring
M-7
24
M3-8リンケージボール
M3-8 Linkage Ball
3x8x4mmF ベアリング
Flanged Ball Bearing
4
2x5x2.3mmF ベアリング
Flanged Ball Bearing
4
x2
2
451
ウォッシュアウトアーム
Washout Arm
3x12mm キャップビス
Cap Screw
2
2
2x5mm
2x5mm
3x12mm
3x5x0.5mm
4
2x5mm キャップビス
Cap Screw
715
715
715
716
716
716
651
745
2x7mm
2
3mm ナイロンナット
Nylon Nut
3x6x1mm
3x6x1mm
ベアリング組立済
Ball Bearing pre-installed

25
M-7
ラジアスプレート
3x8mm
3x6x0.5mm
3x6x1mm
3x12mm
3x8mm キャップビス
Cap Screw
2
1
3x12mm キャップビス
Cap Screw
2
3x6x0.5mm ワッシャー
 Washer
Ａへ
組立済
pre-assembled
M-7
26
1
3x4mm セットビス
Set Screw
ウォッシュアウト
Washout
Radius Plate
使用する袋詰。
Part bags used.
16
ネジロック剤を塗る。
Apply threadlock
(screw cement).
２セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
786
785
785
786
775 775
787
Ａ
約 mm
approx. mm
3x4mm
40
40
仮止め。
Tentatively tighten.
2
3x6x1mm ワッシャー
 Washer
平行
Parallel
前
Front
平行
Parallel
ラジアスプレートと メインマストが
平行になるように固定する。
766
766
766
786
786
786
後から見た図
Rear view
Fix Radius Plate and Main Mast
become parallel.
M-8
27
4
3x7x3mm ベアリング
Ball Bearing
2
3x4x3.5mm カラー
Collar
x2
ミキシングレバー
Mixing Lever
714
804
2
M3-5リンケージボール
M3-5 Linkage Ball
450
M3-8リンケージボール
M3-8 Linkage Ball
2
451
短い
Short
長い
Long
451
804
754
714
714
450
組立済
pre-assembled

28
使用する袋詰。
Part bags used.
17
ネジロック剤を塗る。
Apply threadlock
(screw cement).
２セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
M-8
29
メインローターヘッド
Main Rotor Head
M-8
30
組立済
pre-assembled
組立済
pre-assembled
M-8
メインローターグリップ
Main Rotor Grip
2
3x20mm キャップビス
Cap Screw 2x6mm
2.6x6mm
2.6x6mm
3x20mm
x2
657
組立済
pre-assembled
8
2x6mm キャップビス
Cap Screw
メインローターヘッド
Main Rotor Head
2
1
シーソーダンパー
Seesaw Damper
3x19.8mm ニードルピン
Needle Pin
4
2.6x6mm キャップビス
Cap Screw
1
4
4
3
3
2
Aへ
753
753
746
756
755
751
747
752
411
411
753
812
A
812
番号の順に組立てる。
Assemble in the specified
order.
グリスを塗る。
Apply greasa.

31
使用する袋詰。
Part bags used.
18
ネジロック剤を塗る。
Apply threadlock
(screw cement).
２セット組立てる（例）。
x2
Assemble as many times as
specified (here: twice).
M-8
32
M-8
メインローターヘッド
Main Rotor Head
組立済
pre-assembled
メインローターグリップ
Main Rotor Grip
x2
組立済
pre-assembled
グリスを塗る。
Apply grease.
4
6x13x5mm ベアリング
Ball Bearing
4x10x1mm ワッシャー
Washer
2
6x12x4.5mm スラストベアリング
Thrust Bearing
2
Oリング
O ling
4x10mm キャップビス
Cap Screw
4x10mm
4mm
2
2
33
M-8
ヒラ−コントロールレバー
Hiller Control Lever
リンケージボール
Linkage Ball
2
136
136
2x16mm サラ小丸ビス
RT/H Screw
2
2x16mm
x2
215
806
818
818
818
713
806
818
713 818
713
750
組立済
pre-assembled
小
Small
大
Large
の穴の大きさに注意。
Note the different hole sizes in .

M-8
35
メインローターヘッド
Main Rotor Head
メインローターヘッド
Main Rotor Head
組立済
pre-assembled
3x4x3.5mm カラ ー
Collar
3x6mm
3x6mm
2
2
36
M-8,M-A
34
M-8
スタビライザーシーソ−
Stabilizer Seesaw
2
2
2
4x8x3mm ベアリング
Ball Bearing
M3-5リンケージボール
M3-5 Linkage Ball
450
220
4x8x3mm ベアリング
Ball Bearing
220
804
749
750
749
749
749
450
450
748
804
220
220
804
820
750
220
220
ベアリング組立済
Ball Bearing pre-installed
3x6mm キャップビス
Cap Screw
2
2
3x4 mm セットビス
Set Screw
3x4mm
3x4mm
4x4mm
4x4mm
A
B
使用する袋詰。
Part bags used.
19
ネジロック剤を塗る。
Apply threadlock
(screw cement).
仮止め。
Temporarily tighten.
左右の長さが同じになるように
のセットビスを締め付ける。
Tighten set screw in order that
left and right length become equal
4x4mm セットビス
Set Screw

38
メインローターヘッド
Main Rotor Head
メインローターヘッド
Main Rotor Head
39
M-8
37
M-8
スタビライザーブレード
Stabilizer Blade
使用する袋詰。
Part bags used.
20
注意して組立てる所。
Pay close attention here!
約30mm
approx. 30mm
Adjust become in line
平行
Parallel
平行
Parallel
と が平行になるように調整する。
が一直線上になるように調整する。
Adjust and become parallel
1
3x18mm キャップビス
Cap Screw
1
3mm ナイロンナット
Nylon Nut
3mm
3x18mm
819
136
136
136
136
819 750
819 750
819
750
819
