Lamborghini Caloreclima Xilo D 24 MC W TOP U/IT User manual

AZIENDA CERTIFICATA ISO 9001
PT 20
CALDEIRA DE PAREDE A GÁS
ALTO RENDIMIENTO - MODULANTE
MANUAL DO UTENTE
Àtenção do Sr. INSTALADOR:
Entregue este manual de uso ao UTENTE
GB 8
WALL-HUNG GAS BOILER
FOR HIGH EFFICIENCY - MODULATING
USER MANUAL
For the attention of the INSTALLATION TECHNICIAN:
make sure that this manual is handed over to the USER
IT 2
CALDAIA MURALE A GAS
ALTO RENDIMENTO - MODULANTE
MANUALE PER L UTENTE
Alla cortese attenzione del sig. INSTALLATORE:
Consegnare il presente manuale d’uso all’UTENTE
24 MC W TOP U/IT
24 MCS W TOP U/IT
ES 14
CALDERA MURAL A GAS
ALTO RENDIMIENTO - MODULANTE
MANUAL PARA EL USUARIO
A la atención del sr. INSTALADOR:
Entregar el presente manual para el uso al USUARIO

2
Gentile Utente...
... Lei è entrato in possesso di un prodotto, frutto di un’accurata progettazione e di metodi costruttivi
all’avanguardia, in grado di garantire la massima affidabiltà, sicurezza di funzionamento ed economia
di esercizio. Legga attentamente quanto descritto in questo manuale, per conoscere tutto ciò che concerne
il funzionamento del prodotto. I ns. Centri Assistenza “LAMBORGHINI SERVICE”, sono a Sua disposizione
per garantire una QUALIFICATA MANUTENZIONE ed una TEMPESTIVA ASSISTENZA.
LAMBORGHINI CALORECLIMA
Per l’installazione e per il posizionamento della caldaia:
RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI.
INDICE PAGINA
NORME GENERALI ______________________________________________________ 3
NORME DI UTILIZZO ____________________________________________________ 4
VERIFICHE E MANUTENZIONE ____________________________________________ 5
DIMENSIONI mm. _______________________________________________________ 6
ISTRUZIONI PER ACCENSIONE - FUNZIONAMENTO - SPEGNIMENTO _________ 7
IRREGOLARITÀ DI FUNZIONAMENTO _____________________________________ 8

3
NORME GENERALI
●Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere conservato con
cura per ogni ulteriore consulatazione.
Leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indi-
cazioni sul funzionamento del prodotto, consentendo un notevole risparmio di gestione e nella manuten-
zione.
●Se l’apparecchio dovesse essere venduto o trasferito ad un altro proprietario o se si dovesse traslocare e
lasciare l’appartamento, assicurarsi che il manuale accompagni l’apparecchio in modo che possa essere
consultato dal nuovo proprietario.
●Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto. Ogni
altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato re-
sponsabile per eventuali danni causati da usi impropri ed irragionevoli.
●Non toccare le parti della caldaia che durante il funzionamento possono surriscaldarsi. Queste parti
possono diventare fonte di pericolo per bambini o persone inesperte.
●Non ostruite le griglie di aspirazione o di dissipazione della caldaia.
●Non bagnare la caldaia con spruzzi o altri liquidi.
●Non appoggiare sulla caldaia alcun oggetto.
●Vietare l’uso della caldaia a bambini o inesperti.
●Non effettuare pulizie della caldaia con sostanze infiammabili.
●Non depositare contenitori di sostanze infiammabili nel locale ove è situata la caldaia.
●In presenza di pericolo di gelo devono essere presi opportuni provvedimenti che comunque non riguarda-
no il costruttore della caldaia.
TUTTE LE OPERAZIONI DI INSTALLAZIONE, MANUTENZIONE E TRASFORMAZIONE DI GAS DEVONO
ESSERE ESEGUITE DA PERSONALE AUTORIZZATO E QUALIFICATO.
CONSIGLIAMO PER L’INSTALLAZIONE ED IL CORRETTO FUNZIONAMENTO DI UTILIZZARE ESCLUSIVA-
MENTE ACCESSORI E PARTI DI RICAMBIO LAMBORGHINI.
AVVERTENDO ODORE DI GAS NON AZIONARE INTERRUTTORI ELETTRICI. APRIRE PORTE E FINESTRE.
CHIUDERE I RUBINETTI.

4
NORME DI UTILIZZO
●In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi
tentativo di riparazione o di intervento diretto.
Rivolgersi esclusivamente a Personale professionalmente Qualificato.
L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un Centro di Assistenza
“LAMBORGHINI SERVICE” autorizzato dalla casa costruttrice, utilizzando esclusivamente ricambi origi-
nali.
II mancato rispetto di quanto sopra, può compromettere la sicurezza dell’apparecchio.
Per garantire l’efficienza dell’apparecchio e per il suo corretto funzionamento, e indispensabile attenersi
alle indicazioni del costruttore, facendo effettuare da personale professionalmente qualificato, la manu-
tenzione periodica dell’apparecchio.
●Controllare alla prima accensione e periodicamente la pressione idrica dell’impianto sull’idrometro e che
l’indicazione ad impianto freddo sia nei limiti stabiliti dal costruttore: se si dovessero riscontrare cali di
pressione, chiedere l’intervento di personale qualificato.
●Dopo ogni riapertura del rubinetto del gas, attendere alcuni minuti prima di riaccendere la caldaia.
●Non lasciare inserita la caldaia se inutilizzata per lunghi periodi: in questi casi disinserire le reti di
alimentazione gas, elettrica ed idrica agendo su rubinetti ed interruttori.
●Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue quelle parti che
possono diventare potenziali fonti di pericolo.
●Allorchè si decida la disattivazione definitiva della caldaia far effettuare le relative operazioni a persone
qualificate, accertando poi l’esclusione delle reti di alimentazione.
●Per l’alimentazione elettrica della caldaia non e consentito l’uso di adattatori, prese multiple o prolunghe.
Prevedere pertanto l’utilizzo di un interruttore come indicato dalle norme di sicurezza vigenti.
●L‘uso di apparecchi che utilizzano l’energia elettrica comporta l’osservanza di regole fondamentali quali:
a) non toccare l’apparecchio con parti del corpo bagnate o a piedi nudi;
b) non tirare i cavi elettrici;
c) non esporre l’apparecchio agli agenti atmosferici;
d) non permettere l’uso dell’apparecchio a bambini o inesperti.
●Nel caso di lavori eseguiti vicino al condotto dei fumi, spegnere la caldaia: a lavori ultimati far verificare
l’efficienza dello scarico fumi da Personale Qualificato.
●Avvertendo odore di gas non azionare interruttori elettrici. Aprire porte e finestre. Chiudere i rubinetti del
gas e chiamare personale qualificato.

5
VERIFICHE E MANUTENZIONE
●Prima di avviare la caldaia far verificare da Personale Qualificato “LAMBORGHINI SERVICE”:
a) che i dati di targa siano quelli richiesti dalla rete di alimentazione gas elettrica e idrica;
b) che le tubazioni che si dipartono dalla caldaia siano rivestite da adatte guaine termoisolanti;
c) la corretta funzionalità della canna fumaria;
d) che l’afflusso d’aria comburente e l’evacuazione dei fumi avvengano correttamente secondo le
norme vigenti;
e) che siano garantite l'aerazione e la normale manutenzione nel caso di inserimento fra i mobili.
●La trasformazione da un gas di una famiglia (metano o B/P) ad un gas di un’altra famiglia, che può
essere fatto anche a caldaia installata, deve essere fatta esclusivamente da personale qualificato.
●Far verificare che l'installatore abbia collegato gli scarichi di sicurezza caldaia e bollitore ad uno scarico.
In caso contrario, l'intervento delle valvole di sicurezza potrebbero allagare i locali.
Di quest’ultimo fatto non e responsabile il costruttore.
●Far verificare che le tubazioni dell’impianto non vengano usate come prese di terra per altri impianti: oltre
a non essere idonee a tale uso, potrebbero in breve causare gravi danni agli apparecchi a cui fanno
capo.
●Far controllare da Personale Qualificato “LAMBORGHINI SERVICE”:
a) la tenuta interna ed esterna dell’impianto di adduzione gas;
b) che la portata del gas sia quella richiesta dalla potenza della caldaia;
c) che il tipo di gas sia quello per il quale la caldaia e predisposta;
d) che la pressione di alimentazione gas sia compresa fra i valori richiesti dalla targhetta di caldaia;
e) che l’impianto di adduzione gas sia dimensionato e dotato di tutti i dispositivi di sicurezza e
controllo prescritti dalle norme vigenti.
●Far verificare periodicamente il funzionamento e l’integrità del condotto di scarico fumi.
●Far verificare da persone qualificate che l’impianto elettrico sia adeguato alla potenza richiesta dall’ap-
parecchio.
●Il cavo di alimentazione non deve essere sostituito dall’utente ma da persona qualificata.
●La sicurezza elettrica dell’apparecchio e raggiunta solo se lo stesso e collegato ad un efficace impianto di
messa a terra eseguito secondo le vigenti norme. La verifica di questo fondamentale requisito va fatta da
persone qualificate poiché il costruttore non e responsabile per danni causati dalla mancanza di adatta
messa a terra dell’impianto.

6

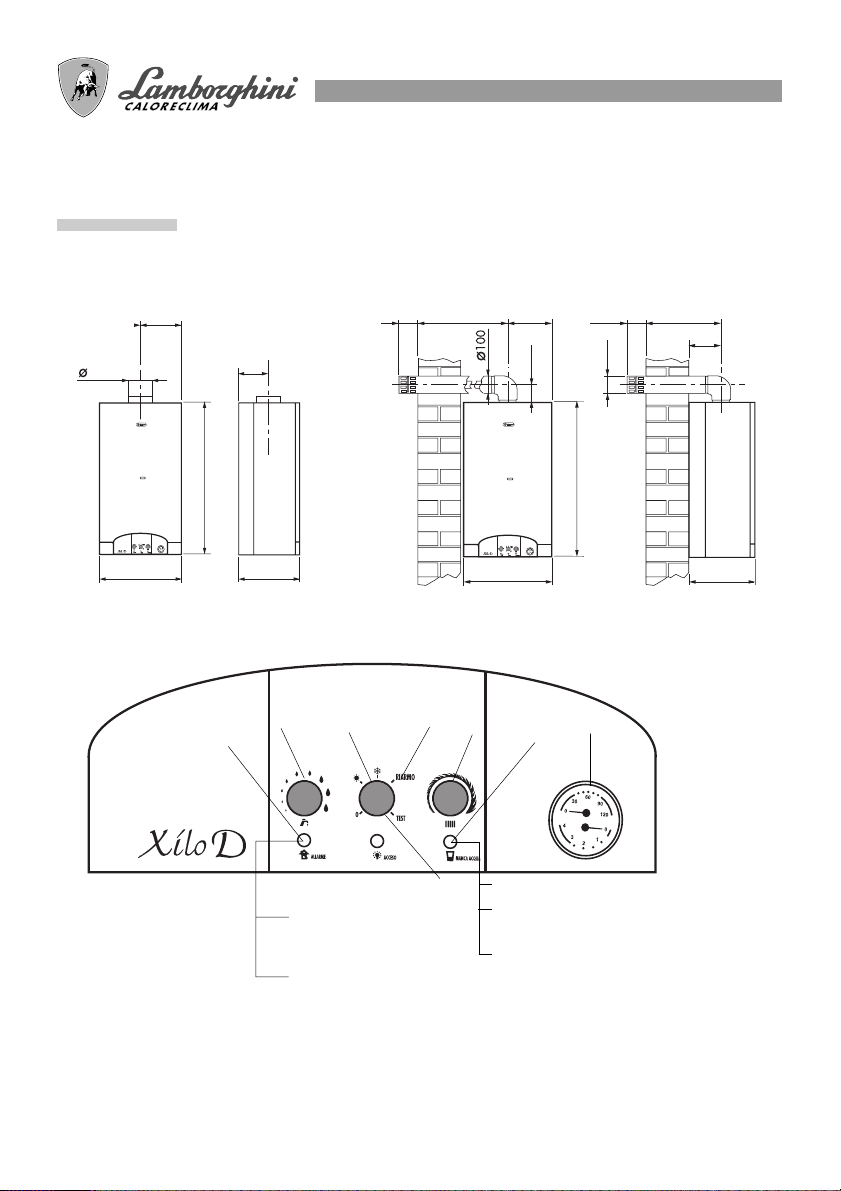

DIMENSIONI mm
1Spia di sblocco
2Spia ON/OFF
3Spia anomalie
4Potenziometro regolazione riscaldamento
Quando la caldaia va in blocco bisogna ripristinarla ruotando il selettore funzioni 6nella posizione di riarmo A.
PANNELLO COMANDI E ANOMALIE
5Potenzimetro regolazione sanitario
6Selettore di funzionamento
7Termoidrometro
XILO D 24 MC W TOP
100 Max. 3000 220
105
440
770
100 Max. 3000
160
330
220
440
770
160
330
152,5
XILO D 24 MCS W TOP
Fisso: Blocco accensione
Lampeggio frenetico:
Blocco TST
2Fisso: Mancanza acqua
Frenetico: Anomalie sonde
Lento: Pressostato aria (MCS)
Flue Control (MC)
56A437
1

7
ISTRUZIONI PER ACCENSIONE - FUNZIONAMENTO - SPEGNIMENTO
ACCENSIONE
Aprire il rubinetto del gas e ruotare il selettore (6) nella posizione desiderata; il bruciatore si accenderà automa-
ticamente.
Qualora l’accensione non si verificasse, controllare se le spie di blocco (1) ed anomalie (3) sono accese, ruotare
il selettore (6) nella posizione di riarmo (A). Ruotare nuovamente il selettore (6) nella posizione desiderata.
Successivamente regolare la temperatura del riscaldamento (4) e del sanitario (5) nel modo desiderato tramite
gli appositi selettori.
ACCENSIONE/SPEGNIMENTO TEMPORANEO
Si ottiene operando in uno dei seguenti modi:
●dal termostato ambiente;
●dai potenziometri di regolazione sul cruscotto (4) e (5)
SPEGNIMENTO PROLUNGATO
Se la caldaia deve rimanere inattiva a lungo chiudere il rubinetto del gas, posizionare il selettore (6) nella
posizione (0) e togliere corrente all’apparecchio.
FUNZIONAMENTO ESTIVO
Ruotare il selettore (6) in posizione Estate
Regolare il potenziometro sanitario (5) nella posizione corrispondente alla temperatura dell’acqua desiderata.
FUNZIONAMENTO INVERNALE
Ruotare il selettore (6) in posizione Inverno
Regolare il potenziometro del riscaldamento (4) alla temperatura ambiente desiderata.
Se è installato un termostato ambiente, sarà la regolazione del termostato a mantenere la temperatura ambiente
come quella impostata.
Regolare il potenziometro sanitario (5) nella posizione corrispondente alla temperatura dell’acqua desiderata.
ATTENZIONE:
L’apparecchio è provvisto di Flue Control per il controllo del tiraggio camino il quale interviene nel caso in cui
cui possa esserci un ritorno in ambiente dei prodotti della combustione. Questo dispositivo non deve mai
essere messo fuori servizio. I prodotti della combustione se rientrano nell’ambiente possono causare intossicazioni
croniche o acute con pericoli mortali. Se dovesse essere sostituito il Flue Control utilizzare solo il ricambio
originale. Nel caso di interventi ripetuti del dispositivo verificare che sia corretta l’evacuazione tramite la
canna fumaria, e rivolgersi ai Centri di Assistenza Lamborghini.
ATTENZIONE: con la selezione della posizione Estate o Inverno si accende la spia ACCESO (simbolo)
che indica che la caldaia è alimentata elettricamente.
ATTENZIONE: utilizzare esclusivamente fusibili tipo 2A/250V – 5x20 Rapido

8
IRREGOLARITÀ DI FUNZIONAMENTO
1MANCATA
ACCENSIONE
2SCOPPI ALLA
ACCENSIONE
3ODORE DI GAS
4ODORE DI GAS
INCOMBUSTI E
CATTIVA
COMBUSTIONE
DEL BRUCIATO-
RE
5LA CALDAIA
PRODUCE
CONDENSA
6RADIATORI
FREDDI IN
INVERNO
DIFETTO CAUSA RIMEDIO
A. Rubinetto del gas chiuso
B. Pulsante in blocco
C. Manca rivelazione fiamma
D. Manca scarica accensione
E. Presenza aria nella tubazione
F. È intervenuto il termostato di sicurezza
A. Aprire il rubinetto del gas
B. Riarmare premendolo
C. Chiamare il tecnico
D. Chiamare il tecnico
E. Ripetere l’accensione
F. Attendere che la temperatura scenda
A. Fiamma difettosa
B. Portata del gas insufficiente o mai
regolata
A. Chiamare il tecnico
B. Chiamare il tecnico
A. Perdita nel circuito delle tubazioni
(esterne ed interne alla caldaia) A. Chiamare il tecnico
A. Canna fumaria di sezione o altezza
con raccordo non adatto alla caldaia
B. Consumo di gas eccessivo - Lo stato di
combustione è imperfetto
C. Le fiammelle tendono a staccarsi o
presentano punte gialle
A. Chiamare il tecnico
B. Chiamare il tecnico
C. Chiamare il tecnico
A. Camino di sezione o altezza non
adatta (dimensioni eccessive)
B. La caldaia funziona a temperatura
bassa
A. Chiamare il tecnico
B. Regolare il termostato di caldaia
temperatura superiore
A. Selettore funzioni
in posizione estate
B. Termostato ambiente
regolato basso/difettoso
C. Impianto radiatori chiusi
D. Accensione spia mancanza acqua
A. Spostarlo in posizione inverno
B. Regolare il termostato a temperatura
più alta o sostituirlo
C. Verificare che le saracinesche
dell’impianto ed i rubinetti dei
radiatori siano aperte. Per il punto C
con esito negativo chiamare il tecnico
D. Chiamare il tecnico

9
Dear User…
… you now own a product, result of a thorough project and of advanced construction systems,
granting you the utmost reliability, operation safety and great saving for its use.
Carefully read this manual to know all information about the appliance operation.
“LAMBORGHINI AFTER-SALE SERVICE”, is at your disposal to grant
you a QUALIFIED MAINTENANCE and a VERY PROMPT AFTER-SALE SERVICE
LAMBORGHINI CALORECLIMA
For boiler installation and location:
STRICTLY FOLLOW LOCAL SPECIFICATIONS IN FORCE.
INDEX PAGE
GENERAL INSTRUCTIONS _______________________________________________10
INSTRUCTIONS FOR THE USE ____________________________________________11
CHECKS AND MAINTENANCE___________________________________________12
DIMENSIONS _________________________________________________________13
INSTRUCTIONS FOR SWITCHING ON - OPERATION - SWITCHING OFF _______14
FAULT-FINDING CHART _________________________________________________15

10
GENERAL INSTRUCTIONS
●This booklet constitutes an integral and essential part of the product and should be preserved for any
further consultation.
Read carefully the instructions contained in this booklet as they provide important directions regarding
the operation of the appliance, allowing a great saving in its use and maintenance.
●If the appliance is sold or transferred to other people or if you move house and leave your apartment,
ensure that the manual remains with the appliance so that it can be used by the new owner.
●This appliance should be destined only for the use for which it has been expressly envisaged.
Any other use is to be considered improper and therefore dangerous.
The manufacturer cannot be considered responsible for any damages caused from improper, erroneous
or unreasonable use.
●Do not touch the parts of the boiler which during the operation become overheated.
These parts can be dangerous for children or inexperienced persons.
●Do not obstruct the inlet or dissipation screens.
●Do not make the boiler wet with splashes of water or other liquids.
●Do not rest any object upon the boiler.
●Use of the boiler is prohibited for children or the inexperienced.
●Do not carry out any cleaning of the boiler with inflammable substances.
●Do not deposit containers of inflammable substances in the location where the boiler is situated.
●In the presence of the risk of freezing suitable provisions must be taken which are not however the
concern of the boiler manufacturer
ALL INSTALLATION, MAINTENANCE AND GAS CONVERSION OPERATIONS MUST BE CARRIED OUT BY
AUTHORISED SKILLED TECHNICIANS.
TO ENSURE THAT BOILER IS INSTALLED CORRECTLY AND THAT IT FUNCTIONS PROPERLY, WE RECOMMEND
THAT ONLY LAMBORGHINI ACCESSORIES AND SPARE PARTS BE USED.
ON NOTICING THE SMELL OF GAS DO NOT TOUCH ANY ELECTRIC SWITCH. OPEN DOORS AND WINDOWS.
SHUT OFF THE GAS COCKS.
