Lamborghini Caloreclima ECO 8 Manual

ECO 8 - 10
MANUALE DI
INSTALLAZIONE E
MANUTENZIONE
INSTALLATION AND
MAINTENANCE
MANUAL
NOTICE
D’INSTALLATION
ET D’ENTRETIEN
INSTALLATIONS-
UND
WARTUNGSANLEITUNG
MANUAL PARA LA
INSTALACIÓN Y EL
MANTENIMIENTO
ΕΓΧΕΙΡΙΔΙΟ
ΕΓΚΑΤΑΣΤΑΣΗΣ
ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
BRUCIATORE DI GASOLIO
LIGHT OIL BURNERS
BRULEUR FIOUL DOMESTIQUE
ÖLBRENNER
QUEMADORES PARA GASÓLEO
ΚΑΥΣΤΗΡΑΣ ΠΕΤΡΕΛΑΙΟΥ

- 3 -
ITALIANO
Leggere attentamente le istruzioni ed avvertenze contenute sul presente
libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza
d’installazione, d’uso e di manutenzione. Conservare con cura questo libretto
per ogni ulteriore consultazione. L’installazione deve essere effetuata da per-
sonale qualificato che sarà responsabile del rispetto delle norme di sicurezza
vigenti.
ITALIANO
ITALIANO 4
ENGLISHFRANÇAISDEUTSCHESPAÑOLITALIANO
Read all warnings and instructions contained in this manual carefully as they
give important safety instructions regarding installation, use and maintenan-
ce. Keep this manual for future reference. Installation must be carried out by
qualified personnel who will be responsible for observance of safety standard
in force.
ENGLISH 18
Lire attentivement les instructions et les recommandations contenues dans
la présente notice car elles fournissent des informations importantes sur la
sécurité de l’installation, de l’utilisation et de l’entretien. Bien conserver la
présente notice pour toute consultation ultérieure. L’installation doit être prise
en charge par un personnel qualifié responsable du respect des normes de
sécurité en vigueur.
FRANÇAIS 32
46
DEUTSCH
Lesen Sie die Anleitungen in diesem Handbuch aufmerksam durch, da sie
Ihnen wichtige Hinweise für eine sichere Installation, Wartung und einen siche-
ren Betrieb liefern. Bewahren Sie dieses Handbuch für spätere Verwendung
sorgfältig auf. Die Installation muss von Fachpersonal ausgeführt werden, das
für die Einhaltung der geltenden Sicherheitsvorschriften verantwortlich ist.
Lea detenidamente las instrucciones y advertencias que contiene el presente
manual ya que aportan indicaciones importantes concernientes a la seguridad
de la instalación, de empleo y de mantenimiento. Conserve con cuidado este
manual para cualquier consulta que pueda necesitar en el futuro. La instala-
ción debe ser efectuada por personal cualificado que será responsable del
respeto de las normas de seguridad vigentes.
ESPAÑOL 60
74
ΕΛΛΗΝΙΚΑ
        
        
  ,   .  
 ,         . 
        
        .

- 4 -
INDICE
AVVERTENZE GENERALI Pag. 5
AVVERTENZE PARTICOLARI PER BRUCIATORI “ 6
AVVERTENZE GENERALI IN FUNZIONE DEL TIPO DI ALIMENTAZIONE “ 7
SPEDIZIONE “ 7
CARATTERISTICHE TECNICHE “ 8
DIMENSIONI mm “ 8
CURVE DI LAVORO “ 9
TUBAZIONI DI ALIMENTAZIONE OLIO COMBUSTIBILE “ 9
CICLO DI FUNZIONAMENTO “ 10
SCHEMA ELETTRICO “ 11
REGOLAZIONI “ 12
INSTALLAZIONE “ 13
APPARECCHIATURA LMO “ 14
BLOCCO “ 15
MANUTENZIONE “ 15

- 5 -
ITALIANO
AVVERTENZE E REGOLE DI SICUREZZA
•Il libretto d’istruzione costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato all’utilizzato-
re. Leggere attentamente le avvertenze contenute nel libretto in quanto forniscono importanti indicazioni riguardanti
la sicurezza di installazione, d’uso e manutenzione. Conservare con cura il libretto per ogni ulteriore consultazione.
L’installazione deve essere effettuata in ottemperanza alle norme vigenti, secondo le istruzioni del costruttore e da per-
sonale professionalmente qualificato. Per personale qualificato si intende quello avente competenza tecnica nel settore
dei componenti di impianti di riscaldamento ad uso civile e produzione di acqua calda ad uso sanitario e, in particolare
i centri assistenza autorizzati dal costruttore. Un’errata installazione può causare danni a persone, animali o cose, per
i quali il costruttore non è responsabile.
•Dopo aver tolto ogni imballaggio assicurarsi dell’integrità del contenuto. In caso di dubbio non utilizzare l’apparecchio
e rivolgersi al fornitore. Gli elementi dell’imballaggio (gabbia di legno, chiodi, graffe, sacchetti di plastica, polistirolo
espanso, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
•Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla rete di alimentazio-
ne agendo sull’interruttore dell’impianto e/o attraverso gli appositi organi di intercettazione.
•Non ostruire le griglie di aspirazione o di dissipazione.
•In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi tentativo di
riparazione o di intervento diretto. Rivolgersi esclusivamente a personale professionalmente qualificato. L’eventuale
riparazione dei prodotti dovrà essere effettuata solamente da un centro di assistenza autorizzato dalla casa costruttrice,
utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’ap-
parecchio. Per garantire l’efficienza dell’apparecchio e per il suo corretto funzionamento è indispensabile fare effettuare,
da personale professionalmente qualificato la manutenzione periodica attenendosi alle indicazioni del c ostruttore.
•Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue le potenziali fonti di pericolo.
•Se l’apparecchio dovesse essere venduto o trasferito ad un altro proprietario o se si dovesse traslocare e lasciare l’ap-
parecchio assicurarsi sempre che il libretto accompagni l’apparecchio in modo che possa essere consultato dal nuovo
proprietario e/o dall’installatore.
•Per tutti gli apparecchio con optionals o kit (compresi quelli elettrici) si dovranno utilizzare solo accessori originali.
•Questo apparecchio dovrà essere destunato all’uso per il quale è stato espressamente previsto. Ogni altro uso è da
considerarsi improprio e quindi pericoloso. È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del
costruttore per i danni causati da errori nell’installazione e nell’uso, e comunqua da inosservanza delle istruzioni date
dal costruttore stesso.

- 6 -
AVVERTENZE PARTICOLARI PER BRUCIATORI
BRUCIATORI
•Il bruciatore deve essere installato in locale adatto con aperture minime di ventilazione secondo quanto descritto dalle
norme vigenti e comunque sufficienti ad ottenere una perfetta combustione.
•Devono essere utilizzati solo bruciatori costruiti secondo le norme vigenti.
•Questo bruciatore dovrà essere destinato solo all’uso per il quale è stato espressamente previsto.
•Prima di collegare il bruciatore accertarsi che i dati di targa siano corrispondenti a quelli della rete di alimentazione
(elettrica, gas, gasolio o altro combustibile).
•Non toccare le parti calde del bruciatore. Queste, normalmente situate in vicinanza della fiamma e dell’eventuale siste-
ma di preriscaldamento del combustibile, diventano calde durante il funzionamento e permangono tali anche dopo un
arresto non prolungato del bruciatore.
•Allorchè si decida di non utilizzare in via definitiva il bruciatore, si dovranno far effettuare da personale professionalmen-
te qualificato le seguenti operazioni:
a) Disinserire l’alimentazione elettrica staccando il cavo di alimentazione dell’interruttore generale.
b) Chiudere l’alimentazione del combustibile attraverso la valvola di intercettazione asportando i volantini di comando
dalla loro sede.
AVVERTENZE PARTICOLARI
•Accertarsi che chi ha eseguito l’installazione del bruciatore lo abbia fissato saldamente al generatore di calore in modo
che la fiamma si generi all’interno della camera di combustione del generatore stesso.
•Prima di avviare il bruciatore, e almeno una volta all’anno, fare effettuare da personale professionalmente qualificato le
seguenti operazioni:
a) Tarare la portata di combustibile del bruciatore secondo la potenza richiesta dal generatore di calore.
b) Regolare la portata d’aria comburente per ottenere un valore di rendimento del combustibile almeno pari al minimo
imposto dalle norme vigenti.
c) Eseguire il controllo della combustione onde evitare la formazione di incombusti nocivi o inquinanti oltre i limiti con-
sentiti dalle norme vigenti.
d) Verificare la funzionalità dei dispositivi di regolazione e di sicurezza.
e) Verificare la corretta funzionalità del condotto di evacuazione dei prodotti della combustione.
f) Controllare al termine delle regolazioni che tutti i sistemi di bloccaggio meccanico dei dispositivi di regolazione siano
ben serrati.
g) Accertarsi che nel locale caldaia siano presenti anche le istruzioni relative all’uso e manutenzione del bruciatore.
•In caso di ripetuti arresti di blocco del bruciatore non insistere con le procedure di riarmo manuale, ma rivolgersi a per-
sonale professionalmente qualificato per ovviare a tale situazione anomala.
•La conduzione e la manutenzione devono essere effettuate esclusivamente da personale professionalmente qualificato,
in ottemperanza alle disposizioni vigenti.

- 7 -
ITALIANO
AVVERTENZE GENERALI IN FUNZIONE DEL TIPO DI ALIMENTAZIONE
ALIMENTAZIONE ELETTRICA
•La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato a un efficace
impianto di messa a terra, eseguito come previsto dalle vigenti norme di sicurezza.
È necessario verificare questo fondamentale requisito di sicurezza. In caso di dubbio, richiedere un controllo accurato
dell’impianto elettrico da parte di personale professionalmente qualificato, poichè il costruttore non è responsabile per
eventuali danni causati dalla mancanza di messa a terra dell’impianto. Far verificare da personale professionalmente
qualificato che l’impianto elettrico sia adeguato alla potenza massima assorbita dall’apparecchio, indicata in targa,
accertando in particolare che la sezione dei cavi dell’impianto sia idonea alla potenza assorbita dall’apparecchio.
•Per l’alimentazione generale dell’apparecchio della rete elettrica, non è consentito l’uso di adattatori, prese multiple e/o
prolunghe. Per l’allacciamento alla rete occorre prevedere un interruttore onnipolare come previsto dalle normative di
sicurezza vigenti.
•
L’uso di un qualsiasi componente che utilizza energia elettrica comporta l’osservanza di alcune regole fondamentali quali:
- non toccare l’apparecchio con parti del corpo bagnate o umide e/o a piedi nudi
- non tirare i cavi elettrici
-
non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia, sole, ecc.) a meno che non sia espressamente previsto
- non permettere che l’apparecchio sia usato da bambini o da persone inesperte.
•Il cavo di alimentazione dell’apparecchio non deve essere sostituito dall’utente.
In caso di danneggiamento del cavo, spegnere l’apparecchio e, per la sua sostituzione, rivolgersi esclusivamente a
personale professionalmente qualificato.
•Allorchè si decida di non utilizzare l’apparecchio per un certo periodo, è opportuno disinserire l’interruttore elettrico di
alimentazione a tutti i componenti dell’impianto che utilizzano energia elettrica (pompe, bruciatore, ecc.).
ALIMENTAZIONE COMBUSTIBILE
•L’installazione del bruciatore deve essere eseguita da personale professionalmente qualificato e in conformità alle
norme e disposizioni vigenti, poichè, un’errata installazione può causare danni a persone, animali o cose, nei confronti
dei quali il costruttore non può essere considerato responsabile.
•Prima dell’installazione si consiglia di effettuare un’accurata pulizia interna di tutte le tubazioni dell’impianto di adduzione
del combustibile onde rimuovere eventuali residui che potrebbero compromettere il buon funzionamento del bruciatore.
•Per la prima messa in funzione del bruciatore, far effettuare da personale professionalmente qualificato le seguenti
verifiche:
a) Il controllo della tenuta interna ed esterna dell’impianto di adduzione del combustibile;
b) La regolazione della portata del combustibile secondo la potenza richiesta dal bruciatore;
c) Che il bruciatore sia alimentato dal tipo di combustibile per il quale è predisposto;
d) Che la pressione di alimentazione del combustibile sia compresa nei valori riportati in targhetta;
e) Che l’impianto di alimentazione del combustibile sia dimensionato per la portata necessaria al bruciatore e che sia
dotato di tutti i dispositivi di sicurezza e controllo prescritti dalle norme vigenti.
•Allorchè si decida di non utilizzare il bruciatore per un certo periodo, chiudere il rubinetto o i rubinetti di alimentazione
del combustibile.
SPEDIZIONE
Il bruciatore viene spedito completamente montato ed imballato in un unico collo e con i cablaggi elettrici già effettuati.
Consigliamo di togliere il bruciatore dall’imballo solo al momento della effettiva installazione sulla caldaia per evitare che
urti accidentali possano danneggiarlo.

- 8 -
CARATTERISTICHE TECNICHE
DESCRIZIONE ECO 8 ECO 10
Potenzialità
minima 36 59,3 Kw
massima 101 124,5 Kw
minima 31.000 51.000 kcal/h
massima 87.000 107.100 kcal/h
Consumo combustibile 3 ÷ 8,5 5 ÷ 10,5 kg/h
Combustibile gasolio p.c.i. 10.210 kcal/kg 1,5°E (6cSt) a 20°C
Tubazioni flessibili 1/4” lunghzza 1000 mm (raccordo 3/8”)
Pompa combustibile autoaspirante pressione di taratura 12 kg/cm2
Alimentazione elettrica 230/50 - 60 W
Motore elettrico a 2860 giri/1’ 100 V/Hz
Condensatore 4 F
Trasformatore di accensione 15 kV
40 mA
Apparecchiatura di controllo fiamma termica con foto resistenza
Regolazione aria
manuale con chiusura autom. dell’aria a bruciatore fermo
Peso 13 kg
Dimensioni imballo 555 x 295 x 390 mm
Ugelli* 0,75 ÷ 2,5
* Tutti i tipi purchè a 60° CONO PIENO.
DIMENSIONI mm
A
DE
F
øG
C
B
3/8"G
N
N
H
H
L
M8
Modello A B C D E F ØG H ØL N
min. max. min. max.
ECO 8 465 230 285 345 60 120 232 89 90 140 95 160
ECO 10 483 230 285 358 60 125 232 114 110 150 120 180
Fig. 1

- 9 -
ITALIANO
CURVE DI LAVORO
Le curve rappresentate in diagramma sono state ottenute effettuando le prove di combustione secondo le specifiche e le
caratteristiche di focolare previste dalle norme ANCC/DIN.
0
03691215182124kg/h
0 35,6 71,2 106,8 142,4 178 213,6 249,3 284,9 kW
1
2
3
4
mbar
ECO 8
ECO 10
0
0
10
20
30
40
mmH
2 O
TUBAZIONI DI ALIMENTAZIONE OLIO COMBUSTIBILE
10
20
30
40
50
60
m
01 23 4H-m 01 23 4H-m
ø 12
ø 10
ø 8
0
20
40
60
80
100
m
ø 10
ø 8
ø 6
IMPIANTO IN ASPIRAZIONE IMPIANTO A CADUTA
SVILUPPO TUBAZIONE
I diagrammi sono validi per olio combustibile avente viscosità max di 1,5°E (cSt) a 20°C.
Fig. 2
Fig. 3

- 10 -

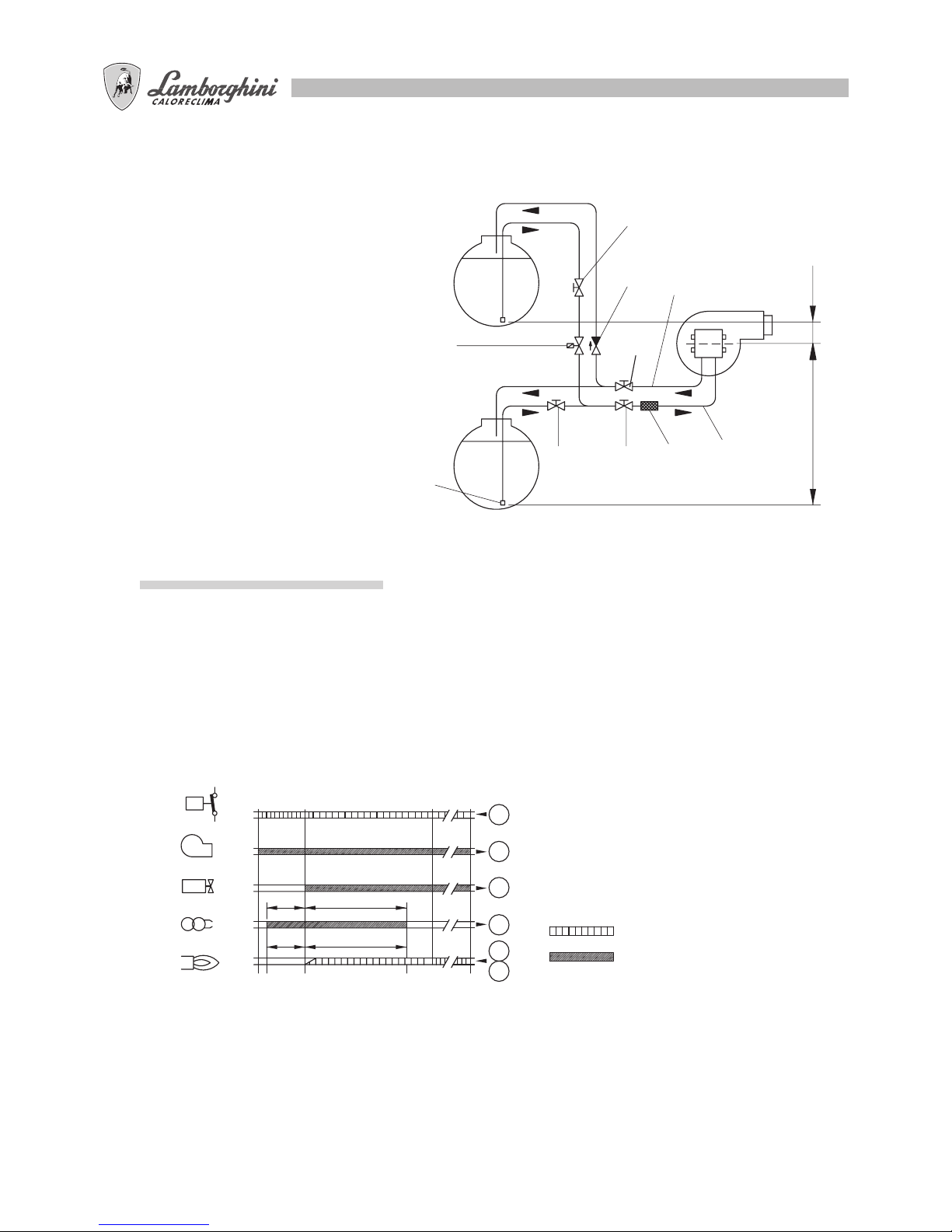

A
-H +H
H
H
G
C
E
B
LF
D
Legenda
ATubo di aspirazione
BFiltro combustibile
CSaracinesca su tubazione di aspirazione
DElettrovalvola di arresto flusso
ESaracinesca su tubazione di ritorno
FTubazione di ritorno
GValvola di fondo
HSaracinesca di intercettazione a chiusura
rapida con comando a distanza
LValvola di ritegno unidirezionale
CICLO DI FUNZIONAMENTO
All’avviamento, parte il motore del bruciatore ed inizia il periodo di preventilazione della durata di 15 sec.
Durante la fase di preventilazione è inserito il trasformatore di accensione e scocca quindi l’arco tra gli elettrodi. Terminata
la fase di preventilazione si apre la valvola di intercettazione gasolio e incomincia così a fluire il combustibile dall’ugello
dando origine alla fiamma. Dopo altri 10 sec. (tempo di postaccensione) si spegne l’arco sugli elettrodi. Se entro 10 sec.
dalla fine della preventilazione non compare la fiamma, il bruciatore va in blocco. In caso di spegnimento accidentale
della fiamma durante il normale funzionamento, viene automaticamente tentata la riaccensione; il blocco è segnalato dalla
lampada (20) dell’apparecchiatura e/o da altra eventuale del termostato ambiente. Il riavviamento del bruciatore si effettua
premendo il pulsante di ricarica blocco (20).
AB CD
MB
VE
TR
FR
t1 t3n
t3 TSA
TC
TA
12
11
6
4
3
1
Legenda
FR Fotoresistenza
MB Motore del bruciatore
TA Termostato Ambiente
TC Termostato caldaia
TR Trasformatore di accensione
VE Valvola combustibile
t1 Preventilazione (15 sec.)
t3 Preaccensione (15 sec.)
t3n Post accensione (10 sec.)
TSA Tempo di sicurezza (10 sec.)
AInizio fase di accensione del
combustibile
BTempo stabilizzazione fiamma
CPosizione di funzionamento
DArresto di regolazione tramite
TA-TC
Segnali in ingresso necessari
Segnali in uscita
Fig. 4
Fig. 5

- 11 -
ITALIANO
SCHEMA ELETTRICO
I collegamenti elettrici da effettuare a cura dell’installatore sono:
- Linea di alimentazione
- Linea dei termostati
- Eventualel ampada di blocco e/o contaore.
ATTENZIONE:
- Non scambiare il neutro con la fase
- Eseguire un buon collegamento di terra
- Rispettare le norme della buona tecnica ed osservare le norme vigenti.
TR
MB
FR
TC-TA
TS
9
7
8
L1 N T1 T2 S3 B4
FIG
L
N
MA (LANDIS LMO 14...)
VE
LS
CO
N
N
12223
3
230V/50Hz
456
6
4-5
4-5
4-5
66 6011 1
789101112
Legenda
CO Contaore (eventuale)
FFusibile
FR Fotoresistenza
IG Interruttore generale
LS Lampada blocco a distanza (eventuale)
MA Morsettiera apparecchiatura
MB Motore bruciatore
TA Termostato ambiente
TC Termostato caldaia
TR Trasformatore di accensione
TS Termostato di sicurezza
VE Valvola elettromagnetica
0Nero
1Marrone
2Rosso
3Arancio
4Giallo
5Verde
6Blu
7Viola
8Grigio
9Bianco
NNeutro
LFase
Fig. 6

- 12 -
REGOLAZIONI
REGOLAZIONE ARIA
Il dispositivo a vite micrometrica (13), di accessibilità immediata per-
mette una regolazione dell’aria in mandata molto fine, stabile e precisa.
Dopo aver allentato la ghiera (12) ruotare la vite in senso orario per
ridurre l’apertura della farfalla; viceversa ruotarla in senso antiorario per
aumentarla.
REGOLAZIONE CANOTTO PORTA UGELLO
La conformazione particolare della bocca fuoco e del disco deflettore,
la cui posizione è regolabile anche a bruciatore funzionante, permette
l’ottimizzazione dei parametri di combustione su tutta la gamma di portata
del bruciatore e nelle condizioni più critiche di funzionamento. Ruotando
la vite (17) in senso antiorario si ottiene l’avanzamento del canotto porta
ugello ed un maggiore passaggio di aria attorno al disco deflettore; vice-
versa ruotando la vite in senso orario si riduce il passaggio di aria.
REGOLAZIONE PRESSIONE POMPA
La pressione della pompa è tarata in stabilimento al valore di 12 kg/cm2.
Nel caso tuttavia fosse necessario è possibile effettuare la variazione di
pressione ruotando la vite (42). Per verificare il valore di pressione rag-
giunta occorre montare un manometro sull’attacco (27).
N.B.: Con fondo scala del manometro di 30 kg/cm2il campo di lavoro
della pompa è min. 7 - max. 14 kg/cm2.
Fig. 7
Fig. 8
Fig. 9

- 13 -
ITALIANO
INSTALLAZIONE
POSIZIONAMENTO DEL BRUCIATORE
Consigliamo di montare il bruciatore sul generatore di calore nelle posizioni indicate nelle figure A e B.
Evitare il montaggio nelle posizioni C e D per non rendere inutilizzabile il dispositivo antigocciolamento creato nella canna
portaugello e soprattutto per consentire una buona regolazione della serranda presa aria e permettere la sua immediata
chiusura a bruciatore fermo. Montare il bruciatore nelle posizioni C e D solo in caso di assoluta necessità.
APPLICAZIONE DEL BRUCIATORE ALLA CALDAIA
Dopo aver preparato il frontone del generatore di calore rispettando le dimensioni della dima di attacco indicate in figura
1, occorre fissare la piastra di attacco del bruciatore (8) con le due viti inferiori avendo cura di interporre il cartone isolante
fornito a corredo. Montare il bruciatore sulla piastra di attacco e posizionarlo come indicato in figura 10 (dettagli A e B).
IMPORTANTE: nel caso di installazione del bruciatore in posizione B occorre ruotare di 60° il canotto portaugello in modo
tale che la tacca esistente sul canotto (vedi fig. 8-12) sia rivolta verso l’alto. Bloccare quindi il bruciatore tramite la vite (39)
e fissare poi la piastra di attacco con le due viti superiori.
PRIMA DELLA MESSA IN FUNZIONE DEL BRUCIATORE È BENE ASSICURARSI CHE:
- Bruciatore ed apparecchiatura di comando siano collegate a terra.
- L’ugello (3) montato sul bruciatore sia di portata idonea alla caldaia.
- Il canotto portaugello (10) sia montato con il segno “O” rivolto verso l’alto (vedi fig. 8-12).
- Nel serbatoio ci sia olio combustibile e le saracinesche siano aperte.
- Il fusibile di protezione circuito elettrico sia di giusto valore 3A.
- I termostati ambiente e caldaia siano regolati alla temperatura desiderata.
- L’eventuale interruttore sul termostato sul termostato ambiente sia in posizione di marcia.
- L’interruttore generale abbia i contatti aperti.
- Tutti gli altri eventuali apparecchi di comando abbiano i contatti chiusi.
- La vite di regolazione aria consenta l’apertura della farfalla.
MESSA IN FUNZIONE
- Effettuare la ricarica del blocco agendo sul pulsante (20).
- Inserire corrente mediante l’interruttore generale. Dopo il tempo di preaccensione, il bruciatore si mette in funzione e
resta acceso fino a che non si è raggiunta la temperatura prestabilita sull’apparecchiatura di comando che interverrà per
prima (termostato caldaia, termostato ambiente, ecc.).
Durante il normale funzionamento il bruciatore si arresta soltanto per l’intervento degli apparecchi di comando o di con-
trollo.
- Regolare la fiamma agendo opportunamente; sia sulla regolazione dell’aria tramite la vite (13) e relativa ghiera (12), che
sull’avanzamento o arretramento del canotto portaugello (10); per quest’ultima regolazione agire sulla vite (17).
- Si consiglia di avanzare il canotto “+” per portate elevate o prossime alla portata massima ed arretrarlo “-” per portate
ridotte (vedi fig. 8).
N.B.: Se il bruciatore non si mette in funzione, controllare che sia avvenuto l’innesco della pompa e, in caso contrario,
provvedere manualmente svitano la vite attacco manometro (27) e riavvitandola non appena si denota la fuoriuscita
dell’olio combustibile dal foro.
Fig. 10

- 14 -
APPARECCHIATURA LMO
Il pulsante di sblocco dell’apparecchiatura è l’elemento principale per poter accedere a tutte le funzioni di diagnostica
(attivazione e disattivazione), oltre a sbloccare il dispositivo di comando e controllo.
Il pulsante di sblocco è corredato di un led multicolore che da l’indicazione dello stato del dispositivo di comando e controllo
sia durante il funzionamento che durante la funzione di diagnostica.
INDICAZIONI DELLO STATO DELL’APPARECCHIATURA
Tabella di riepilogo
Condizione Sequenza colori
Condizioni di attesa, altri stati intermedi Nessuna luce
Preriscaldo olio “on”, tempo di attesa 5s.max Giallo
Fase di accensione Giallo intermittente
Funzionamento corretto Verde
Funzionamento non corretto, intesità di corrente
rilevatore fiamma inferiori al minimo ammesso Verde intermi ttente
Diminuzione tensione di alimentazione Giallo rosso alternati
Condizione di blocco bruciatore Rosso
Segnalazione guasto vedere «tabella a pag.8») Rosso intermittente
Luce parassita prima dell’ accensione del bruciatore Verde rosso alternati
Lampeggìo veloce per diagnostica Rosso lampeggiante
rapido
In caso di blocco bruciatore nel pulsante di blocco sarà fissa la luce rossa.
Premendo il pulsante trasparente si procede allo sblocco del dispositivo di comando e controllo.
Premendo per più di 3 sec. la fase di diagnosi verrà attivata (luce rossa con lampeggio rapido), nella tabella sottostante
viene riportato il significato della causa di blocco o malfunzionamento in funzione del numero di lampeggi (sempre di
colore rosso). Premendo il pulsante di sblocco per almeno 3 sec. si interromperà la funzione di diagnosi.
DIAGNOSI DELLE CAUSE DI MALFUNZIONAMENTO E BLOCCO APP. LMO
Ri epilogo anomalie di funzionamento
Indicazione o ttica Possibile cause
2 lampeggi
<<
Assenza del segnale di fiamma
- Malfunzionamento valvole combustibile
- Malfunzionamento rilevatore fiamma
- Difettosità nella taratura del bruciatore , assenza di
combustibile
- Mancata accensione
3 lampeggi
<<<
Li be ro
4 lampeggi
<<<<
Luce estranea all’ accensione
5 lampeggi
<<<<<
Li be ro
6 lampeggi
<<<<<<
Li be ro
7 lampeggi
<<<<<<<
Assenza del segnale di fiamma durante funzionamento
- Malfunzionamento valvole combustibile
- Malfunzionamento rilevatore fiamma
- Difettosità nella taratura del bruciatore , assenza di
combustibile
8 lampeggi
<<<<<<<<
Anomalia del tempo preriscaldamento del combustibile
9 lampeggi
<<<<<<<<<
Li be ro
10 lampeggi
<<<<<<<<<<
Errori di collegamento elettrico o danni all’apparecchiatura

- 15 -
ITALIANO
BLOCCO
Se accidentalmente venisse a mancare la fiamma, l’apparecchiatura di controllo (21) provvederà a ripetere un nuovo ciclo
di accensione. Non avvenendo la riaccensione entro il tempo massimo di sicurezza (10 secondi) il bruciatore si arresterà
in blocco segnalato dall’accensione della spia incorporata sul pulsante di ricarica (20) e dall’eventuale spia del dispositivo
diblocco del termostato ambiente. Il bruciatore non potrà più essere messo in funzione se non verrà prima manualmente
ricaricato il dispositivo di sblocco agendo sul pulsante (20). Se dopo il tempo di sicurezza si blocca nuovamente i motivi
possono essere i seguenti:
- Mancanza di olio combustibile nel serbatoio;
- Ugello (3) difettoso e sporco;
- Elettrodi di accensione (4-5) incrostati o danneggiati
(vedere le posizioni in fig. 13);
- Fotoresistenza (19) annerita;
- Difettosa tenuta dell’elettrovalvola (29);
- Filtro della pompa sporco;
- Infiltrazione d’aria nella tubazione di aspirazione;
- Eventuale filtro sulla tubazione sporco.
ATTENZIONE: in ogni modo, in caso di blocco intervenire esclusivamente
sul pulsante di ricarica (20) e non sul circuito elettrico del bruciatore.
In caso di necessità interpellare personale qualificato.
MANUTENZIONE
ATTENZIONE: tutte le operazioni devono essere eseguite
dopo aver tolto corrente mediante l’interruttore generale
ed aver sfilato la spina (38). Togliendo il coperchio (23) del
bruciatore è possibile effettuare le seguenti operazioni di
verifica e pulizia.
FOTORESISTENZA (19)
Sfilarla e pulire accuratamente la parte sensibile. Per la pulizia usare panni asciutti e puliti.
Nel rimontarla verificare che sia ben agganciata. Nel caso di installazione di fotoresistenza BRAHMA occorre rispettare in
fase di montaggio la quota di 55 mm indicato in fig. 12.
UGELLO (3)
Sfilare i cavi di alta tensione (24) dal lato trasformatore, la fotoresistenza (19), svitare il raccordo (18) ed il raccordo (30)
sulla pompa combustibile; svitare le viti di fissaggio coperchietto (9) e, ruotando quest’ultimo in senso antiorario, estrarre
l’insieme canotto portaugello (10). Sfilare i cavi alta tensione degli elettrodi (4-5), allentare la vite di bloccaggio supportino
(6), sfilare il supporto porta disco deflettore-elettrodi (43) e svitare quindi l’ugello. Una buona pulizia dell’ugello si ottiene
smontando il filtro e pulendo i tagli ed il foro di polverizzazione con benzina. Non usare in ogni caso attrezzi che possano
rovinare le superfici interne.
Fig. 11
Fig. 12

- 16 -
ELETTRODI DI ACCENSIONE (4-5)
Effettuare la pulizia possibilmente senza variare la loro posizio-
ne rispetto al disco deflettore; nel caso ciò accadesse rispetta-
re in fase di montaggio le dimensioni indicate in figura 13.
FILTRO DELLA POMPA COMBUSTIBILE
Chiudere la saracinesca sull’aspirazione, smontare il coper-
chio della pompa, estrarre la cartuccia a rete, lavarla con
benzina e rimontare il tutto accuratamente.
FILTRO SULLA TUBAZIONE
Chiudere la saracinesca sull’aspirazione e, secondo il tipo,
procedere ad una accurata pulizia della parte filtrante. Per
una verifica della pulizia della ventola della coclea della
serranda aria oppure per un controllo dell’insieme testa di
combustione è sufficiente operare nel modo seguente:
- Togliere il coperchio (23) allentando la vite (22);
- Allentare completamente le viti inferiori (32);
- Allentare parzialmente le viti superiori (14);
- Sganciare sollevandola la piastra porta componenti (34) ed
agganciarla nell’apposita sede come indicato in figura 15.
In questo modo si possono verificare le condizioni di pulizia
degli organi interni del bruciatore ed eventualmente effettua-
re le operazioni di sostituzione del gruppo motore-ventola. In
fase di montaggio del gruppo verificare che sia rispettata la
quota indicata in fig. 14.
ATTENZIONE: in caso di pericolo togliere corrente dall’inter-
ruttore generale e chiudere l’afflusso del combustibile tramite
l’apposita saracinesca.
Legenda
A0,8 ÷ 1,3
B3
C5 ÷ 6
Fig. 13
Fig. 14
Fig. 15

- 17 -
ITALIANO

- 18 -
CONTENTS
GENERAL INFORMATION Page 19
BURNER-SPECIFIC INFORMATION “ 20
INFORMATION ON POWER SOURCES “ 21
DELIVERY “ 21
TECHNICAL SPECIFICATIONS “ 22
DIMENSIONS mm “ 22
PRESSURE CURVES “ 23
FUEL FEED PIPES “ 23
WORKING CYCLE “ 24
WIRING DIAGRAM “ 25
ADJUSTMENTS “ 26
INSTALLATION “ 27
LMO EQUIPMENT “ 28
LOCK OUT “ 29
MAINTENANCE “ 29

- 19 -
ENGLISH
GENERAL INFORMATION
•This instruction manual is an integral part of the product and must be handed over to the user. Read the instructions
and warnings contained in this manual carefully as they provide important information regarding installation, use and
maintenance safety. Keep this manual in a secure place so that it can be consulted when necessary.
Installation must be effected in compliance with the standards in force, according to the Manufacturer’s instructions and
by professionally qualified personnel only. The term “qualified personnel” refers to persons with expert technical knowle-
dge of components for residential heating/domestic hot water systems and especially refers to Manufacturer-authorised
assistance centres. Incorrect installation may cause damage to persons, animals or objects: the Manufacturer cannot
be held liable for any such damages.
•Remove the packaging and check that contents are in good condition. If you have any doubts do not use the unit and
contact your supplier. Packaging (wooden crates, nails, staples, plastic bags, expanded polystyrene etc.) must be kept
away from children as it is a potential source of danger.
•Before doing any cleaning or maintenance work switch off the unit at the mains by acting on the main system switch
and/or interception devices.
•Do not obstruct the intake/outlet gratings.
•Should the unit break down or fail to work properly do not attempt to carry out repairs yourself. Contact properly qualified
personnel only. Products must only be repaired by a Manufacturer-authorised assistance centre using original spare
parts only.
Failure to observe the above regulations may compromise proper unit operation.
To guarantee unit efficiency and proper operation it is essential that a properly qualified technician carry out periodic
maintenance in compliance with the Manufacturer’s instructions.
•Should you decide that you no longer wish to use the unit certain precautions must be taken to render potential sources
of danger harmless.
•Should the unit be sold or come under new ownership or physically be moved to another location always make sure
that this manual stays with the unit so that it can be consulted by the new owner and/or installer.
•Use only original accessories for all optional kits (electrical kits included).
•This burner must only be used for the purpose for which it has been designed. Any other usage shall be considered
improper and thus dangerous.
The Manufacturer shall not be liable, contractually or otherwise, for damages caused by errors of installation or use or
any failure to observe the Manufacturer’s instructions.

- 20 -
BURNER-SPECIFIC INFORMATION
BURNERS
•The burner must be installed in a room with minimum ventilation apertures as defined by the standards in force or, in
any case, large enough to ensure perfect combustion.
•Only burners constructed according to the standards in force may be used.
•This burner must only be used for the purpose for which it has been designed.
•Before connecting the burner make sure that identification data corresponds with the available power source (electrical,
gas, light oil, or other fuel).
•Do not touch the hot parts of the burner. Such parts, usually positioned near the flame or any fuel preheating unit, beco-
me very hot when the unit is working and remain hot a long time after shutdown.
•Should you decide to shut down the burner definitively the following tasks must be carried out by a qualified techni-
cian:
a) Disconnect from electrical power source by removing the main switch power lead.
b) Close off the fuel supply via the cut-off valve and remove the control dials from their seats.
IMPORTANT
•Make sure that the technician who installed the burner has fixed it securely to the boiler so that the flame is generated
insider the boiler combustion chamber.
•Before starting the burner, or at least once a year, have a qualified technician carry out the following:
a) Calibration of burner fuel flow-rate according to the power required by the boiler.
b) Adjustment of combustion air delivery flow-rate to obtain fuel efficiency at least equal to the legal minimum.
c) Check combustion so as to keep the formation of harmful or environmentally damaging unburned gases within legal
limits.
d) Check that adjustment and safety devices are working properly.
e) Check that the combustion fume outtake flue is working efficiently.
f) After carrying out any adjustments make sure that all mechanical components are securely tightened.
g) Make sure that the use and maintenance manual is kept in the room where the boiler is installed.
•Should the burner lock out (i.e. shut down) repeatedly do not insist with the manual reset: contact a qualified techni-
cian.
•Maintenance work must only be carried out by professionally qualified personnel in compliance with the standards in
force.
