Lamborghini Caloreclima 70 PM/2-E Manual

BRUCIATORI A GAS A DUE FIAMME
DOUBLE-FLAME GAS BURNERS
BRULEURS A GAZ A DEUX FLAMMES
ZWEIFLAMMIGE GASBRENNER
QUEMADORES A GAS CON DOS LLAMAS
AZIENDA CERTIFICATA ISO 9001
55 - 70 - 90 - 140 - 210 PM/2-E
MANUALE
D’INSTALLAZIONE
E MANUTENZIONE
INSTALLATION
AND
MAINTENANCE MANUAL
MANUEL
D’INSTALLATION
ET D’ENTRETIEN
MANUAL DE
INSTALACIÓN Y
MANTENIMIENTO
INSTALLATION-
UND
WARTUNGSANLEITUNG

Lesen Sie die Anleitungen in diesem Handbuch aufmerksam durch, da sie Ihnen wichtige
Hinweise für eine sichere Installation, Wartung und einen sicheren Betrieb liefern. Bewahren
Sie dieses Handbuch für spätere Verwendung sorgfältig auf. Die Installation muß von
Fachpersonal ausgeführt werden, das für die Einhaltung der geltenden Sicherheitsvorschriften
verantwortlich ist.
DEUTSCH 94
Read all warnings and instructions contained in this manual carefully as they give important
safety instructions regarding installation, use and maintenance.
Keep this manual for future reference. Installation must be carried out by qualified personnel
who will be responsible for observance of safety standard in force.
ENGLISH 34
Lean detenidamente las instrucciones y advertencias que contiene el presente folleto ya
que dan indicaciones importantes relativas a la seguridad de la instalación, al uso y al
mantenimiento. Conserven con cuidado este folleto para cualquier ulterior consulta. La
instalación debe ser efectuada por personal técnico cualificado que será responsable del
respeto de las normas de seguridad vigentes.
ESPAÑOL 124
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di ma-
nutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione. L’instal-
lazione deve essere effetuata da personale qualificato che sarà responsabile del rispetto
delle norme di sicurezza vigenti.
ITALIANO 4
FRANÇAIS 64
Lire attentivement le mode d'emploi et les instructions du présent livret car ils fournissent
des indications importantes pour la sécurité de l'installation, de l'emploi et de la manutention.
Conserver avec soin ce livret pour ultérieures consultations.
L'installation doit être effectuée par un personnel qualifié qui sera responsable de respecter
les normes de sécurité en vigueur.

4
IMPORTANTE - L’installazione del bruciatore deve seguire scrupolosamente le normative vigenti; utilizzare
e acquistare componenti di serie o a richiesta presso i centri vendita ed assistenza LAMBORGHINI.
L’inadempienza delle stesse e l’inosservanza di quanto riportato, esonerano la ditta costruttrice da qualsi-
asi responsabilità.
INDICE PAGINA
NORME GENERALI ______________________________________________________ 5
DESCRIZIONE __________________________________________________________ 7
DIMENSIONI ___________________________________________________________ 8
COMPONENTI PRINCIPALI _______________________________________________ 8
CARATTERISTICHE TECNICHE _____________________________________________ 9
CURVE DI LAVORO ______________________________________________________ 9
CURVE PRESSIONE/PORTATA GAS _______________________________________ 10
MONTAGGIO ALLA CALDAIA ___________________________________________ 16
DIMENSIONI FIAMMA __________________________________________________ 17
COLLEGAMENTI ELETTRICI ______________________________________________ 18
POSIZIONE ELETTRODI _________________________________________________ 21
ALLACCIAMENTO GAS _________________________________________________ 21
REGOLAZIONE TESTA DI CARBURAZIONE _________________________________ 23
REGOLAZIONE ARIA ___________________________________________________ 24
REGOLAZIONE GAS ___________________________________________________ 25
TRASFORMAZIONE PER FUNZIONAMENTO CON DIVERSI TIPI DI GAS ________ 29
MANUTENZIONE ______________________________________________________ 30
IRREGOLARITA’ DI FUNZIONAMENTO ____________________________________ 32
Complimenti...
...per l’ottima scelta. La ringraziamo per la preferenza accordata ai ns. prodotti.
LAMBORGHINI CALORECLIMA è dal 1959 attivamente presente in Italia e nel mondo con una rete
capillare di Agenti e Concessionari, che garantiscono costantemente la presenza del prodotto sul mer-
cato. Si affianca a questo un servizio di assistenza tecnica, “LAMBORGHINI SERVICE”, al quale è
affidata una qualificata manutenzione del prodotto.

5
●Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato
all’installatore.
Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indica-
zioni riguardanti la sicurezza d’installazione, d’uso e manutenzione.
Conservare con cura questo libretto per ogni ulteriore consultazione. L’installazione del bruciatore deve
essere effettuata in ottemperanza alle norme vigenti, secondo le istruzioni del costruttore e da personale
qualificato. Un’errata installazione può causare danni a persone, animali o cose, per i quali il costruttore
non è responsabile.
●Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto.
Ogni altro uso è da considerarsi improprio e quindi pericoloso.
Il costruttore non può essere considerato responsabile per eventuali danni causati da usi impropri, erronei
ed irragionevoli.
●Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla rete
di alimentazione o agendo sull’interruttore dell’impianto o attraverso gli appositi organi di intercettazio-
ne.
●In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi
tentativo di riparazione o di intervento diretto.
Rivolgersi esclusivamente a personale professionalmente qualificato.
L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un centro di assistenza autoriz-
zato dalla casa costruttrice utilizzando esclusivamente ricambi originali.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.
Per garantire l’efficienza dell’apparecchio e per il suo corretto funzionamento è indispensabile attenersi
alle indicazioni del costruttore, facendo effettuare da personale professionalmente qualificato, la manu-
tenzione periodica dell’apparecchio.
●Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue quelle parti che
possono diventare potenziali fonti di pericolo.
●La trasformazione da un gas di una famiglia (gas naturale o gas liquido) ad un gas di un’altra famiglia,
deve essere fatta esclusivamente da personale qualificato.
●Prima di avviare il bruciatore per la prima volta far verificare da personale qualificato:
a) che i dati di targa siano quelli richiesti dalla rete di alimentazione gas elettrica;
b) che la taratura del bruciatore sia compatibile con la potenza della caldaia;
c) che l’afflusso di aria comburente e l’evacuazione dei fumi avvengano correttamente secondo le norme
vigenti;
d) che siano garantite l’aerazione e la normale manutenzione del bruciatore.
●Dopo ogni riapertura del rubinetto del gas attendere alcuni minuti prima di riaccendere il bruciatore.
●Prima di effettuare qualsiasi intervento che preveda lo smontaggio del bruciatore o l’apertura di accessi di
ispezione, disinserire la corrente elettrica e chiudere i rubinetti del gas.
●Non depositare contenitori con sostanze infiammabili nel locale ove è situato il bruciatore.
●Avvertendo odore di gas non azionare interruttori elettrici. Aprire porte e finestre. Chiudere i rubinetti del
gas. Chiamare persone qualificate.
NORME GENERALI

6
●Il locale del bruciatore deve possedere delle aperture verso l’esterno conformi alle norme locali in vigore.
In caso di dubbio relativamente alla circolazione dell’aria, ci raccomandiamo di misurare anzitutto il
valore del CO2, con il bruciatore funzionante alla sua massima portata ed il locale ventilato, solamente
tramite le aperture destinate ad alimentare d’aria il bruciatore; poi, misurando il valore di CO2, una
seconda volta, con la porta aperta.
Il valore del CO2misurato in entrambi i casi non deve cambiare in maniera significativa.
In caso si trovassero più di un bruciatore e di un ventilatore nello stesso locale, questo test deve essere
effettuato con tutti gli apparecchi funzionanti contemporaneamente.
Non ostruire mai le aperture dell’aria del locale del bruciatore, le aperture di aspirazione del ventilatore
del bruciatore ed un qualsiasi condotto dell’aria o griglie di ventilazione e di dissipazione esterni, allo
scopo di evitare:
- la formazione di miscele di gas tossiche/esplosive nell’aria del locale del bruciatore;
- la combustione con aria insufficiente, dalla quale ne deriva un funzionamento pericoloso, costoso ed
inquinante.
Il bruciatore deve essere sempre protetto dalla pioggia, dalla neve e dal gelo.
Il locale del bruciatore deve essere sempre mantenuto pulito e libero da sostanze volatili, che potrebbero
venire aspirate all’interno del ventilatore ed otturare i condotti interni del bruciatore e della testa di
combustione. La polvere è estremamente dannosa, particolarmente se vi è la possibilità che questa si posi
sulle pale del ventilatore, dove andrà a ridurre la ventilazione e produrrà inquinamento durante la com-
bustione. La polvere può anche accumularsi sulla parte posteriore del disco di stabilità fiamma nella testa
di combustione e causare una miscela povera aria/combustibile.
●Il bruciatore deve essere alimentato con un tipo di combustibile per il quale è stato predisposto come
indicato sulla targhetta con i dati caratteristici e nelle caratteristiche tecniche fornite in questo manuale.
La linea del combustibile che alimenta il bruciatore deve essere perfettamente a tenuta, realizzata in
modo rigido, con l’interposizione di un giunco di dilatazione metallico con attacco a flangia o con raccor-
do filettato. Inoltre dovrà essere dotato di tutti i meccanismi di controllo e sicurezza richiesti dai regola-
menti locali vigenti.
Prestare particolare attenzione al fatto che nessuna materia esterna entri nella linea durante l’installazio-
ne.
●Assicuratevi che l’alimentazione elettrica utilizzata per il collegamento sia conforme alle caratteristiche
indicate nella targhetta dei dati caratteristici ed in questo manuale.
Eseguire un impianto elettrico con un collegamento ad un efficace impianto di terra, in conformità alle
norme vigenti. Il cavo di terra deve essere lungo un paio di cm. in più del conduttore di fase e del
neutro.
In caso di dubbio riguardo all’efficienza, deve essere verificato e controllato da personale qualificato.
Non scambiare mai i cavi del neutro con i cavi della fase.
Il bruciatore può essere allacciato alla rete elettrica con un collegamento spina-presa, solamente se
questo risulti dotato in modo tale per cui la configurazione dell’accoppiamento prevenga l’inversione
della fase e del neutro. Installare un interruttore omnipolare con apertura tra i contatti di almeno 3 mm.
a monte dell’apparecchio come richiesto dalla legislazione esistente.
L’intero sistema elettrico e in particolare tutte le sezioni dei cavi, devono essere adeguati al valore
massimo di potenza assorbita indicato sulla targhetta dei dati caratteristici dell’apparecchio e su
questo manuale.

7
Sono bruciatori di gas naturale, con miscelazione gas/aria alla testa di combustione, con avviamento a
portata ridotta. La conformazione della testa di carburazione permette l’uso di tutti i gas naturali, miscelati e
liquidi (consultare il servizio tecnico per specifiche informazioni); l’intima miscelazione gas/aria consente
l’ottenimento di combustioni a basso eccesso d’aria, per alti rendimenti di combustione e basse emissioni di
CO e NOx per la protezione dell’ambiente.
Sono adatti per focolari in pressione e in depressione, secondo le relative curve di lavoro; a bocca lunga,
scorrevole su flangia, permettono di adattare la lunghezza d’imbocco secondo le richieste della caldaia. La
rampa gas può essere installata sia a destra che a sinistra (a richiesta).
L’ispezionabilità è completa e comodamente realizzabile attraverso l’apertura a cerniera prevista tra corpo e
testata bruciatore, senza rimuovere il collegamento alla linea gas. A funzionamento automatico con controllo
fiamma a sonda a ionizzazione.
I bruciatori serie PM/2-E funzionano a due stadi con avviamento in due tempi, chiusura dell’aria in arresto.
I bruciatori sono previsti con grandezze diverse di valvole da scegliere in relazione alla portata gas richiesta
ed alla pressione del gas (e caldaia) a disposizione.
Se il cavo di alimentazione del bruciatore risulta difettoso, deve essere sostituito solamente da personale
qualificato.
Non toccare mai il bruciatore con parti del corpo bagnate oppure senza indossare scarpe.
Non stirare (forzare) mai i cavi di alimentazione e mantenerli distanti da fonti di calore.
La lunghezza dei cavi utilizzati deve consentire l’apertura del bruciatore ed eventualmente della porta
della caldaia.
●Dopo aver tolto tutti i materiali dall’imballo, controllare i contenuti ed assicurarsi che questi non siano stati
in alcun modo danneggiati durante il trasporto.
In caso di dubbio, non utilizzate il bruciatore e contattate il fornitore.
I materiali di imballo (gabbie di legno, cartone, borse di plastica, espanso, graffe, ecc...) rappresentano
una forma di inquinamento e di potenziale rischio, se lasciati giacenti ovunque; quindi occorre raggrup-
parli assieme e disporli in maniera adeguata (in un luogo idoneo).
DESCRIZIONE

8
LEGENDA
1Quadro con apparecchiatura
2Corpo
3Pressostato aria
4G/elettrodi
5Flangia attacco
6Linea interna gas
7Boccaglio
8Motore
9Ventola
10 Trasformatore
11 Servocomando aria
12 Valvola principale
13 Valvola sicurezza
14 Pressostato gas
4 5
67 3
10 8
29
1
11
14
13
12
I
∞
H
F
G
A
L
D
E
B
C
210 PM/2-E 2"318-240228M144602001554708001450
210 PM/2-E 2"318-240228M144602001554708001450
210 PM/2-E DN 100318-240228M144602001554708601450
140 PM/2-E 1"1/2283-210197M144602001404707301350
140 PM/2-E 1"1/2283-210197M144602001404707301350
140 PM/2-E 2"283-210197M144602001404707501350
140 PM/2-E DN 80283-210197M144602001404708401350
90 PM/2-E DN 65283-210197M144602001404707301350
90 PM/2-E 1"1/2283-210197M144602001404707301350
90 PM/2-E DN 65283-210197M144602001404707601350
70 PM/2-E 1"1/2283225180170M144001401204707301210
70 PM/2-E 2"283225180170M144001401204707501210
70 PM/2-E DN 65283225180170M144001401204707501210
55 PM/2-E 1"1/4283225180170M144001401204707301210
55 PM/2-E 1"1/2283225180170M144001401204707301210
55 PM/2-E DN 65283225180170
ØØ
M14400140
maxminmaxmin
1204707301210
LIHGFEDCBA
Modello
DIMENSIONI
COMPONENTI PRINCIPALI

9
Categoria: II 2H3+
Pressione nominale gas: Gas naturale 20 mbar - B/P 30 mbar
Trasformatore 2x5 kV 30 mA
* Assorbimento max, in fase di avviamento, con TR inserito.
Indicano la potenza in kW, in funzione della contropressione, in mbar,in camera di combustione.
Pressione in camera di combustione
Potenza termica
kW
1800 200016001400120011001000900800700600500400300 200 150 100
55 PM/2-E
70 PM/2-E
90 PM/2-E
140 PM/2-E
210 PM/2-E
0
-0,30 -30
200
400
600
2
4
6
8008
100010
1200
PA
mbar
12
CARATTERISTICHE TECNICHE
CURVE DI LAVORO
55 PM/2-E 15 - 55,3 129000 - 473000 150 - 550 0.74 5 3.5 67
70 PM/2-E 24,1 - 78,8 206400 - 674240 240 - 784 0.74 5.5 4 67
90 PM/2-E 33,2 - 90,5 283800 - 774000 330 - 900 1.1 6.5 5 70
140 PM/2-E 50,2 - 120,7 430000 - 1032000 500 - 1200 1.80 9.5 6.5 70
210 PM/2-E 76 - 191 650160 - 1634000 756 - 1900 2.20 11 7.5 82
Tipo Portata - potenza termica
m3/h kcal/h kW
Motore
2P
kW
Assorbimento
A *
230V 400V
Peso
kg

10
Indicano la pressione del gas, in mbar, (nei vari punti della rampa gas) necessaria per ottenere una determi-
nata portata in m3/h. Le pressioni sono misurate con bruciatore in funzione e si intendono con camera di
combustione a 0 mbar. Se la camera è in pressione, la pressione del gas necessaria sarà quella del diagram-
ma più il valore di quella della camera.
LEGENDA
1-Rubinetto di intercettazione con garanzia di tenuta a 1bar e perdita di carico 0,5 mbar.
2-Giunto antivibrante
3-Presa di pressione gas per la misura della pressione.
4-Filtro gas.
5-Regolatore pressione gas.
6-Organo di controllo della minima pressione gas (pressostato).
7-Elettrovalvola di sicurezza classe A. Tempo di chiusura Tc 1".
8-Elettrovalvola di regolazione ad apertura lenta o a più stadi classe A con organo di regolazione della
portata gas incorporato. Tempo di chiusura Tc 1".
9-Organo di regolazione della portata gas, normalmente inserito nella elettrovalvola 7 o 8.
10 - Testa combustione.
11 - Organo di controllo della minima pressione aria.
12 - Organo di controllo della massima pressione gas (oltre 350 kW) a richiesta.
13 - Dispositivo controllo di tenuta (a richiesta).

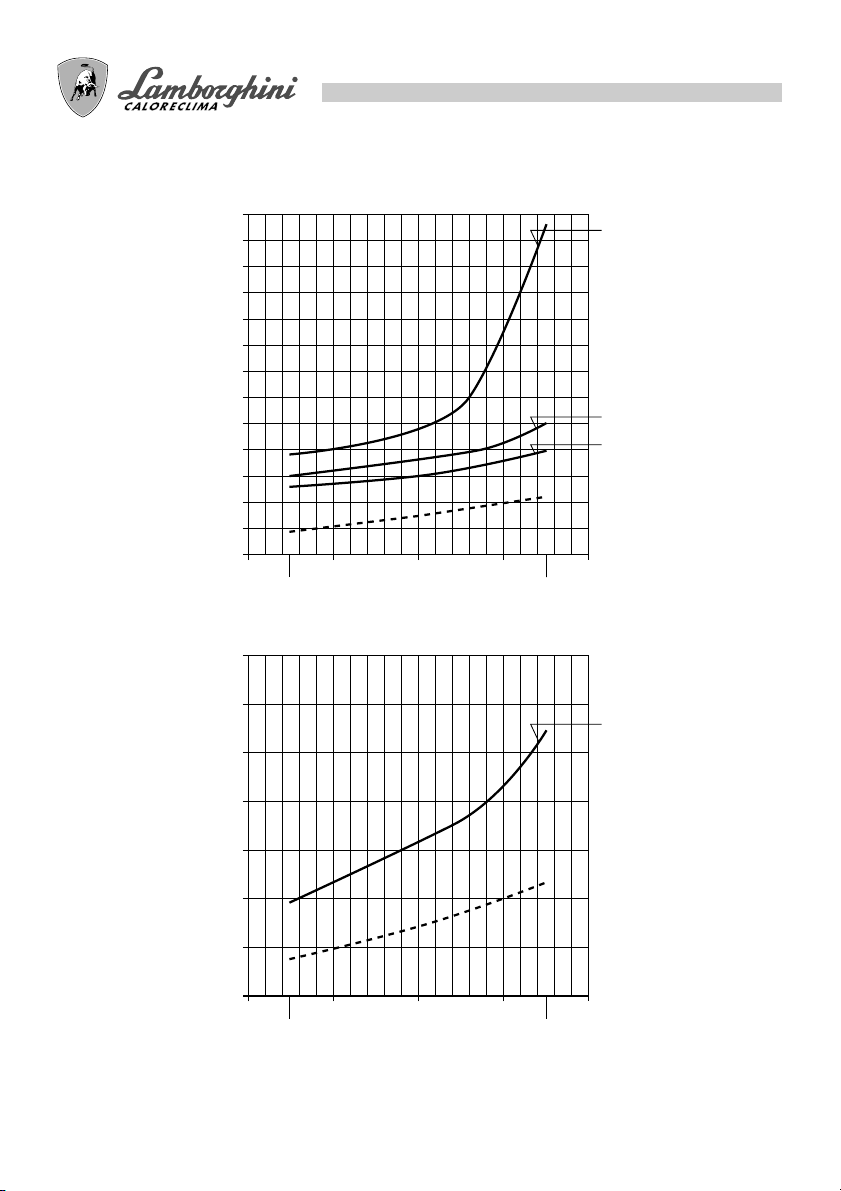

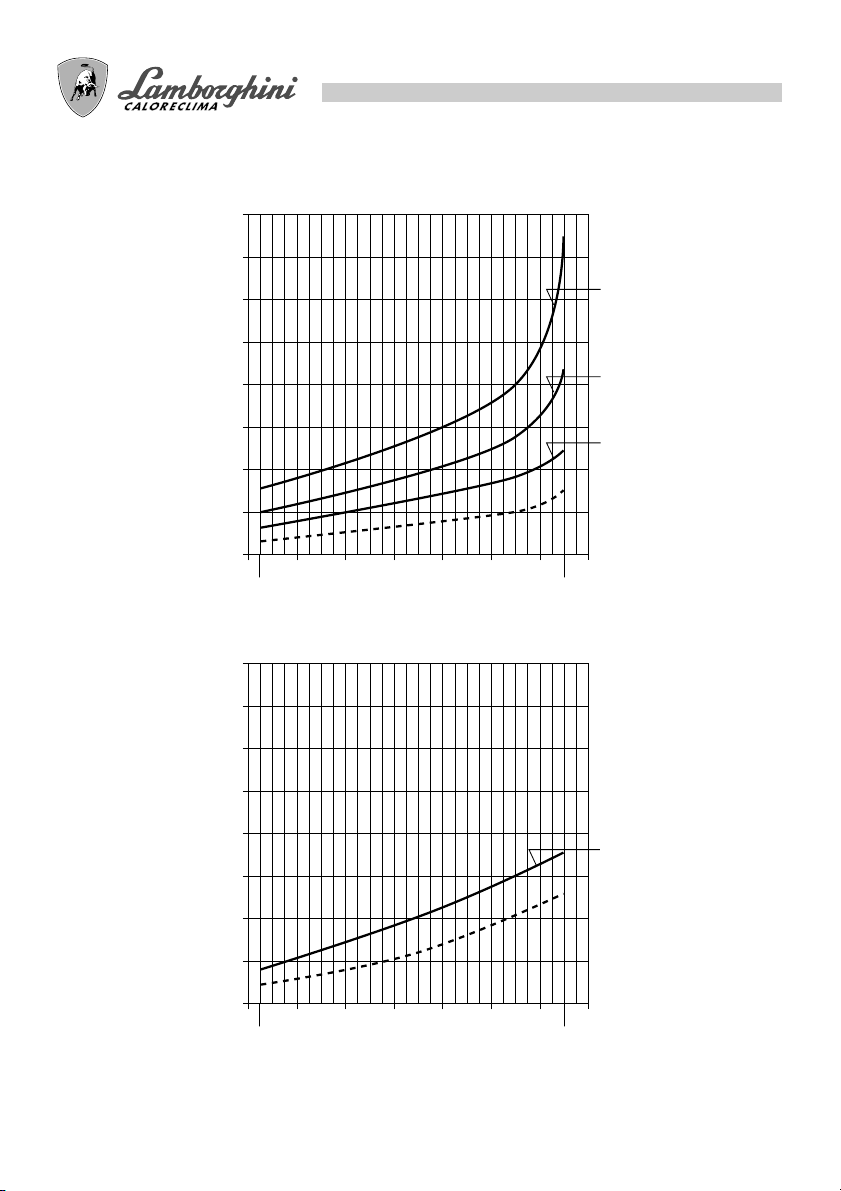

CURVE PRESSIONE / PORTATA GAS
RAMPA BASE

11
55 PM/2-E
55 PM/2-E Gpl
0
200 240 554
300 400 500 600
kW
4
8
12
16
20
24
28
0
200 240 554
300 400 500 600
kW
8
16
24
32
40
48
4
12
20
28
36
44
52
1"1/4
Pi
Pt
1"1/4
Pi
DN 65
Pi
1"1/2
Pi
Pt
Pi = Pressione ingresso rampa
Pt = Pressione alla testa

12
Pi = Pressione ingresso rampa
Pt = Pressione alla testa
70 PM/2-E
70 PM/2-E Gpl
0
300350 784
400 500 700600 800
kW
10
20
30
5
15
25
35
40
0
300350 784
400 500 700600 800
kW
10
20
30
5
15
25
35
40
1"1/2
Pi
Pt
1"1/2
Pi
Pi
2"
DN 65
Pi
Pt

13
Pi = Pressione ingresso rampa
Pt = Pressione alla testa
90 PM/2-E
90 PM/2-E Gpl
0
200 300 400 500 600 800 900700 1000
kW
10
20
35
5
15
25
50
45
30
40
55
0
200 300 400 500 600 800 900700 1000
kW
10
20
35
5
15
25
50
45
30
40
55
DN 65
1"1/2
Pt
Pi
Pi
1"1/2
Pt
Pi

14
Pi = Pressione ingresso rampa
Pt = Pressione alla testa
140 PM/2-E
140 PM/2-E Gpl
0
550 650 750 850 950 11501050 1250
kW
10
20
40
70
60
30
50
80
567 1200
0
550 650 750 850 950 11501050 1250
kW
8
16
32
56
48
24
40
64
567 1200
1"1/2
Pt
Pi
1"1/2
2"
DN 65
Pt
Pi
Pi
Pi

15
Pi = Pressione ingresso rampa
Pt = Pressione alla testa
210 PM/2-E
210 PM/2-E Gpl
0
800 1000 1200 1400 1600 1800 2000
kW
10
20
40
60
30
50
70
875 1900
0
800 1000 1200 1400 1600 1800 2000
kW
10
20
40
60
30
50
70
875 1900
2"
Pt
Pi
DN 80
2"
Pt
Pi
Pi

16
Fissare la flangia (2) alla caldaia con n. 4 viti (3)
interponendo la guarnizione isolante (4). Infilare
il bruciatore nella flangia in modo che il boccaglio
penetri in camera di combustione secondo le in-
dicazioni del costruttore della caldaia; stringere
le viti (1) per bloccare il bruciatore.
32
4
1
H
G
F
∞
3
2
1
Modello F G H
55 PM/2-E M14 180 225 ÷ 283
70 PM/2-E M14 180 225 ÷ 283
90 PM/2-E M14 180 283
140 PM/2-E M14 210 283
210 PM/2-E M14 240 318
MONTAGGIO ALLA CALDAIA

17
B
A
Le dimensioni sono orientative essendo influenzate da:
-quantità eccessiva di aria comburente;
-forma camera di combustione;
-sviluppo giro fumi della caldaia (diretto / rovesciamento);
-pressione in camera di combustione (positiva / negativa).
10 20 30 40 50 60 70 80 90 100
0
200
400
600
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
Mcal/h
40 60 80 100 120 cm 140 160 180 200 220 240 260 280 300 320 340 360
cm
D=50
D=60
D=80
D=100
55 PM/2-E
70 PM/2-E
90 PM/2-E
140 PM/2-E
210 PM/2-E
Fiamma
Tubo di prova
Diametro fiamma ( A) Lunghezza fiamma ( B)
DIMENSIONI FIAMMA

18
COLLEGAMENTI ELETTRICI
LEGENDA
BRM Bobina relè motore
C.CT. Connettore controllo tenuta
CT Contatto relè termico
C.VE.PG. Connettore valvola gas pressostato gas
EC Elettrodo di controllo
FFusibili
FA Filtro antidisturbo
IG Interruttore generale
Ima Interruttore marcia-arresto
LF Lampada di funzionamento
LP Lampada presenza fiamma
LR Lampada segnalazione blocco
LR1 Lampada segnalazione blocco (event.)
MB Motore bruciatore
Nel caso di funzionamento con rete 230/240 V trifase senza neutro, occorre effettuare un ponte di collegamento
fra i morsetti L3 e N della morsettiera MR, ed effettuare il collegamento a triangolo nel motore MB.
Nel caso di funzionamento con Tmf occorre togliere il ponte di collegamento i morsetti 1 e 2 della morsettiera MR.
Non scambiare il neutro con la fase.
Eseguire il collegamento ad un efficace impianto di terra.
RISPETTARE LE NORME DELLA BUONA TECNICA ED OSSERVARE LE NORME VIGENTI.
I collegamenti da effettuare a cura dell’installatore sono: linea di alimentazione, linea dei termostati (TA-TC-
TS-TMF), eventuale lampada di sicurezza.
55 - 70 PM/2-E
MMS Morsettiera motorino servocomando LANDIS SQN...
MPE Morsettiera apparecchiatura LANDIS LGB...
MR Morsettiera quadro elettrico
PA Pressostato aria
PGm Pressostato gas di minima
PS Pulsante sblocco-reset
RM Contatti relè motore
RT Relè termico
TC Termostato di caldaia
Tmf Termostato di modul. 2° fiamma (event.)
TR Trasformatore di accensione
VP Valvola principale a sicurezza
VS Valvola gas sicurezza
MR
MPE
230V-5A-F "POLVERE QUARZO"
230V-5A-F "SAND FILLED"
230V-5A-F "FUSIBLE AU SABLE"
230V-5A-F "SANDGEFULLTESCHMELZ"
230V-5A-F "RELLENO DE ARENA"
(LGB.)
C.CT
C.VE.PG
MMS
(SQN 3. PM/2)
PGm
VP
VS
1
2
ST AT LR 10 987654321L1 L2 L3 N
L1
IG
F
L2 L3 N
F
122234567891011
L
U3
U1
N
FA
LF
LR PS
TS
TC
11
12
EC
218N43657
MB
RM
400 V 230 V
RT
CT
BRM
LP
LR1
B4 S3 T2 T1 N L1 L2 N L1
TR
PA
Ima
B4 S3 T2 T1 N L1 L2 N L1
231
MR
Tmf
Funzionamento a 2 stadi
Togliere ponte 2-1
PM/2

19
90 - 140 PM/2-E
TS
MB
TR
L1
IG
RM
F
L1 L2 L3 N STLR L1 9 8 7 6 5 4 3 2 1
223456789101112
TC
LR1
400 V
L2 L3 N
212 2019181716151413 24232221
230 V
MR
PA EC
MPE 31 32
AT
230V-5A-F "POLVERE QUARZO"
230V-5A-F "SAND FILLED"
230V-5A-F "FUSIBLE AU SABLE"
230V-5A-F "SANDGEFULLTE SCHMELZ"
230V-5A-F "RELLENO DE ARENA"
(LFL..)
Ima
F
RT
CT
BRM
L
U3
U1
N
FA
LF
LR
NL2 L1
PS
LP
C.CT
B4 T2 NT1 L1S3
C.VE.PG
PGm
B4 T2 NT1 L1S3 NL2 L1
VP
VS
1
2
MMS (SQN..PM/2)
N510 9 3 4 8 1312 611 7
36
5
2
14
3
2
1
36
5
2
141
2
3
LEGENDA
BRM Bobina relè motore
C.CT. Connettore controllo tenuta
CT Contatto relè termico
C.VE.PG. Connettore valvola gas pressostato gas
EC Elettrodo di controllo
FFusibili
FA Filtro antidisturbo
IG Interruttore generale
Ima Interruttore marcia-arresto
LF Lampada di funzionamento
LP Lampada presenza fiamma
LR Lampada segnalazione blocco
LR1 Lampada segnalazione blocco (event.)
MB Motore bruciatore
MMS Morsettiera motorino servocomando LANDIS SQN
MPE Morsettiera apparecchiatura LANDIS LFL1.322
MR Morsettiera di rinvio
PA Pressostato aria
PGm Pressostato gas di minima
PS Pulsante sblocco-reset
RM Contatti relè motore
RT Relè termico
TC Termostato di caldaia
Tmf Termostato di modul. 2° fiamma (event.)
TR Trasformatore di accensione
VP Valvola principale a sicurezza
VS 2aValvola di sicurezza

20
210 PM/2-E
TS
MB
TR
L1
IG
RM
F
L1 L2 L3 N STLR L1 9 8 7 6 5 4 3 2 1
223456789101112
TC
LR1
400 V
L2 L3 N
212 2019181716151413 24232221
230 V
MR
PA EC
MPE 31 32
AT
230V-5A-F "POLVERE QUARZO"
230V-5A-F "SAND FILLED"
230V-5A-F "FUSIBLE AU SABLE"
230V-5A-F "SANDGEFULLTE SCHMELZ"
230V-5A-F "RELLENO DE ARENA"
(LFL..)
Ima
F
RT
CT
BRM
L
U3
U1
N
FA
LF
LR
NL2 L1
PS
LP
C.CT
B4 T2 NT1 L1S3
C.VE.PG
113 3
MMS (SQN..PM/2)
N510 9 3 4 8 1312 611 7
36
5
2
14
3
2
1
36
5
2
141
2
3
VDK
PGm
B4 T2 NT1 L1S3
VP
VS
1
2
LEGENDA
BRM Bobina relè motore
C.CT. Connettore controllo tenuta
CT Contatto relè termico
C.VE.PG. Connettore valvola gas pressostato gas
EC Elettrodo di controllo
FFusibili
FA Filtro antidisturbo
IG Interruttore generale
Ima Interruttore marcia-arresto
LF Lampada di funzionamento
LP Lampada presenza fiamma
LR Lampada segnalazione blocco
LR1 Lampada segnalazione blocco (event.)
MB Motore bruciatore
MMS Morsettiera motorino servocomando LANDIS SQN
MPE Morsettiera apparecchiatura LANDIS LFL1.322
MR Morsettiera di rinvio
PA Pressostato aria
PGm Pressostato gas di minima
PS Pulsante sblocco-reset
RM Contatti relè motore
RT Relè termico
TC Termostato di caldaia
Tmf Termostato di modul. 2° fiamma (event.)
TR Trasformatore di accensione
VDK Controllo tenuta
VP Valvola principale a sicurezza
VS 2aValvola di sicurezza
