Lamborghini Caloreclima EM 12-E Manual

AZIENDA CERTIFICATA UNI EN ISO 9001
UNI EN ISO 9001 CERTIFIED COMPANY
BRUCIATORI DI GAS AD UNA FIAMMA PER CALDAIE NORMALI/PRESSURIZZATE
SINGLE-STAGE GAS BURNERS FOR STANDARD AND PRESSURIZED BOILERS
BRULEURS A GAZ A UNE FLAMME POUR CHAUDIERES NORMALES/PRESSURISEES
EINFLAMMIGE GASBRENNER FÜR NORMAL-UND ÜBERDRUCKKESSEL
QUEMADORES DE GAS CON UNA LLAMA PARA CALDERAS NORMALES/PRESURIZADAS
EM 12-E EM 18-E
EM 18/2-E
MANUALE DI INSTALLAZIONE E MANUTENZIONE
INSTALLATION AND MAINTENANCE MANUAL
NOTICE D’INSTALLATION ET D’ENTRETIEN
INSTALLATIONS UND WARTUNGSANLEITUNG
MANUAL PARA LA INSTALACION Y EL MANTENIMENTO
IT
FR
ES
UK
DE

Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto forniscono
importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di manutenzione. Conservare
con cura questo libretto per ogni ulteriore consultazione. L’installazione deve essere effetuata da per-
sonale qualicato che sarà responsabile del rispetto delle norme di sicurezza vigenti.
ITALIANO
IT
Read all warnings and instructions contained in this manual carefully as they give important safety
instructions regarding installation, use and maintenance.
Keep this manual for future reference. Installation must be carried out by qualied personnel who will
be responsible for observance of safety standard in force.
ENGLISH
UK
Lire attentivement les instructions et les recommandations contenues dans la présente notice car elles
fournissent des informations importantes sur la sécurité de l’installation, de l’utilisation et de l’entre-
tien. Bien conserver la présente notice pour toute consultation ultérieure. L’installation doit être prise
en charge par un personnel qualié responsable du respect des normes de sécurité en vigueur.
FRANÇAIS
FR
Lesen Sie die Anleitungen in diesem Handbuch aufmerksam durch, da sie Ihnen wichtige Hinwei-
se für eine sichere Installation, Wartung und einen sicheren Betrieb liefern. Bewahren Sie dieses
Handbuch für spätere Verwendung sorgfältig auf. Die Installation muss von Fachpersonal ausgeführt
werden, das für die Einhaltung der geltenden Sicherheitsvorschriften verantwortlich ist.
DEUTSCH
DE
Lea detenidamente las instrucciones y advertencias que contiene el presente manual ya que aportan
indicaciones importantes concernientes a la seguridad de la instalación, de empleo y de manteni-
miento. Conserve con cuidado este manual para cualquier consulta que pueda necesitar en el futuro.
La instalación debe ser efectuada por personal cualicado que será responsable del respeto de las
normas de seguridad vigentes.
ESPAÑOL
ES
Leia atentamente as instruções e advertências contidas neste manual: este documento fornece im-
portantes indicações em relação à segurança para uma correta instalação, utilização e manutenção.
Armazene cuidadosamente este manual, para eventuais e futuras leituras. As operações de insta-
lação devem ser realizadas por pessoal altamente qualicado, responsável pelo cumprimento das
normas de segurança em vigor no local de instalação.
PORTUGUÊS
PT
Citiţi cu mare atenţie acest manual care furnizează indicaţii importante referitoare la siguranţa, instala-
rea, folosirea şi întreţinerea produsului. Păstraţi manualul cu grijă pentru oricare consultare ulterioară.
Instalarea trebuie să e efectuată de personal calicat în conformitate cu normele tehnice, cu legislaţia
naţională şi locală în vigoare şi cu indicaţiile redate în manualul cu instrucţiuni furnizat odată cu apa-
ratul.
ROMÂNĂ
RO
Внимательно прочитать данное руководство, содержащее важную информацию по
безопасности, установке и техническому обслуживанию изделия. Бережно хранить руководство
для последующих консультаций. Установка должна осуществляться квалифицированными
специалистами в соответствии со всеми техническими нормами, действующими национальным
и местным законодательствами и указаниями, приведенными в инструкции, прилагающейся к
устройству.
РОССИЯ
RU
Διαβάστε προσεκτικά τις οδηγίες και τις προειδοποιήσεις που περιέχονται στο παρόν εγχειρίδιο αφού
παρέχουν σημαντικές υποδείξεις σχετικές με την ασφάλεια εγκατάστασης, χρήσης και συντήρησης.
Φυλάξτε προσεκτικά το εγχειρίδιο, ώστε να μπορείτε να ανατρέξετε σε αυτό στο μέλλον. Ηεγκατάσταση
πρέπει να διενεργηθεί από ειδικευμένο προσωπικό που θα είναι υπεύθυνο για την τήρηση των
ισχυόντων κανόνων ασφαλείας.
ΕΛΛΗΝΙΚΑ
GR

3
IT
ITALIANO
GARANZIA
Complimenti….…per l’ottima scelta.
La ringraziamo per la preferenza accordata ai nostri prodotti.
LAMBORGHINI CALORECLIMA è una Azienda quotidianamente impegnata nella ri-
cerca di soluzioni tecniche innovative, capaci di soddisfare ogni esigenza. La presenza
costante dei nostri prodotti sul mercato italiano e internazionale è garantita da una rete
capillare di Agenti e Concessionari. Questi sono afancati dai Servizi di Assistenza,
“LAMBORGHINI SERVICE”, che assicurano una qualicata assistenza e manutenzio-
ne dell’apparecchio.
CONFORMITA’
INDICE
I bruciatori EM-E godono di una GARANZIA SPECIFICA a partire dalla data di conva-
lida da parte del Servizio di Assistenza della Sua Zona. La invitiamo quindi a rivolgersi
tempestivamente al suddetto.
I bruciatori EM-E sono conformi a:
• Direttiva Gas 2009/142/CE
• Direttiva Compatibilità Elettromagnetica 2004/108/CE
• Direttiva Bassa Tensione 2006/95/CE
Per il numero di serie di produzione riferirsi alla targhetta tecnica del bruciatore.
Paragrafo di interesse
per il tecnico
NORME GENERALI 4
DESCRIZIONE 6
DIMENSIONI 7
COMPONENTI PRINCIPALI 7
CARATTERISTICHE TECNICHE 8

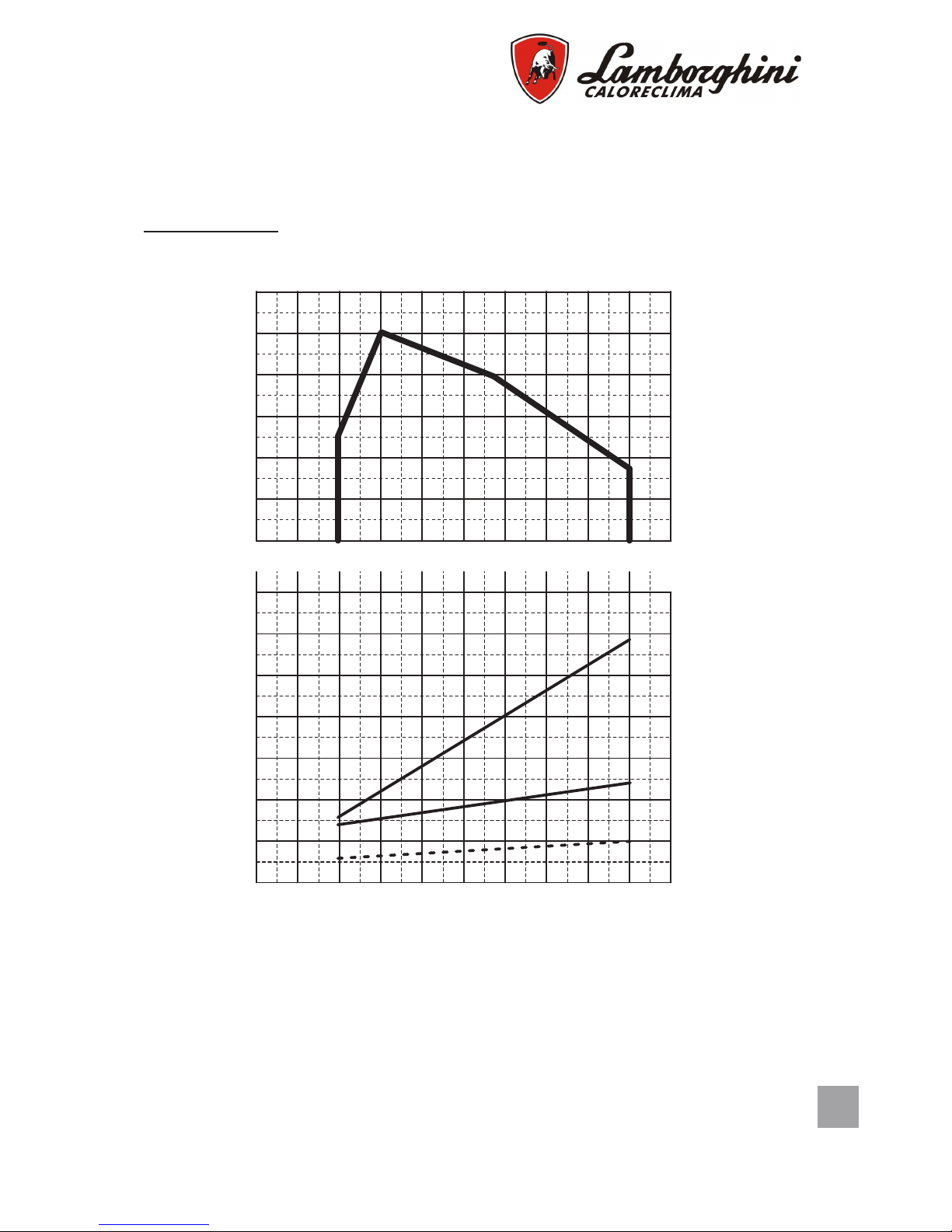

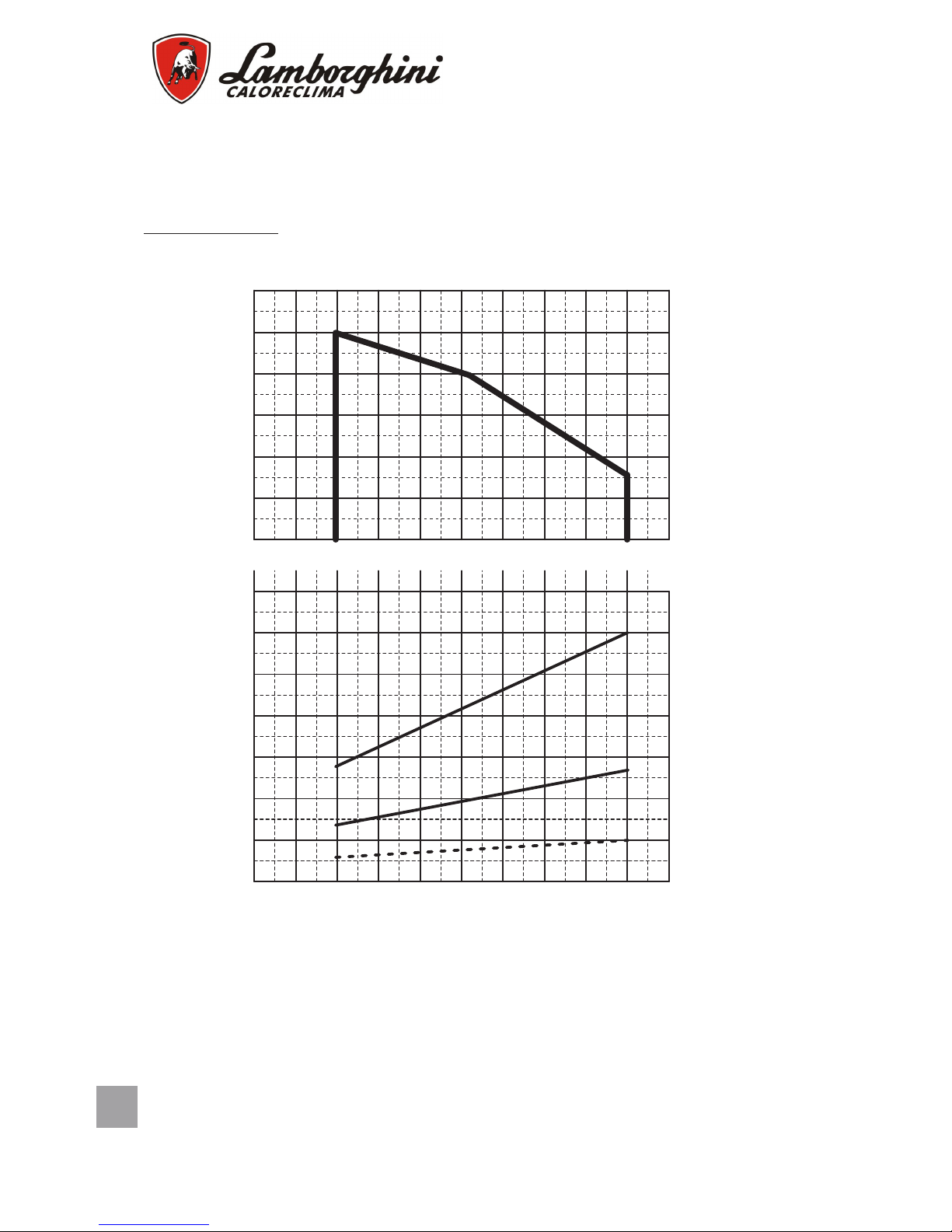

CURVE DI LAVORO 8

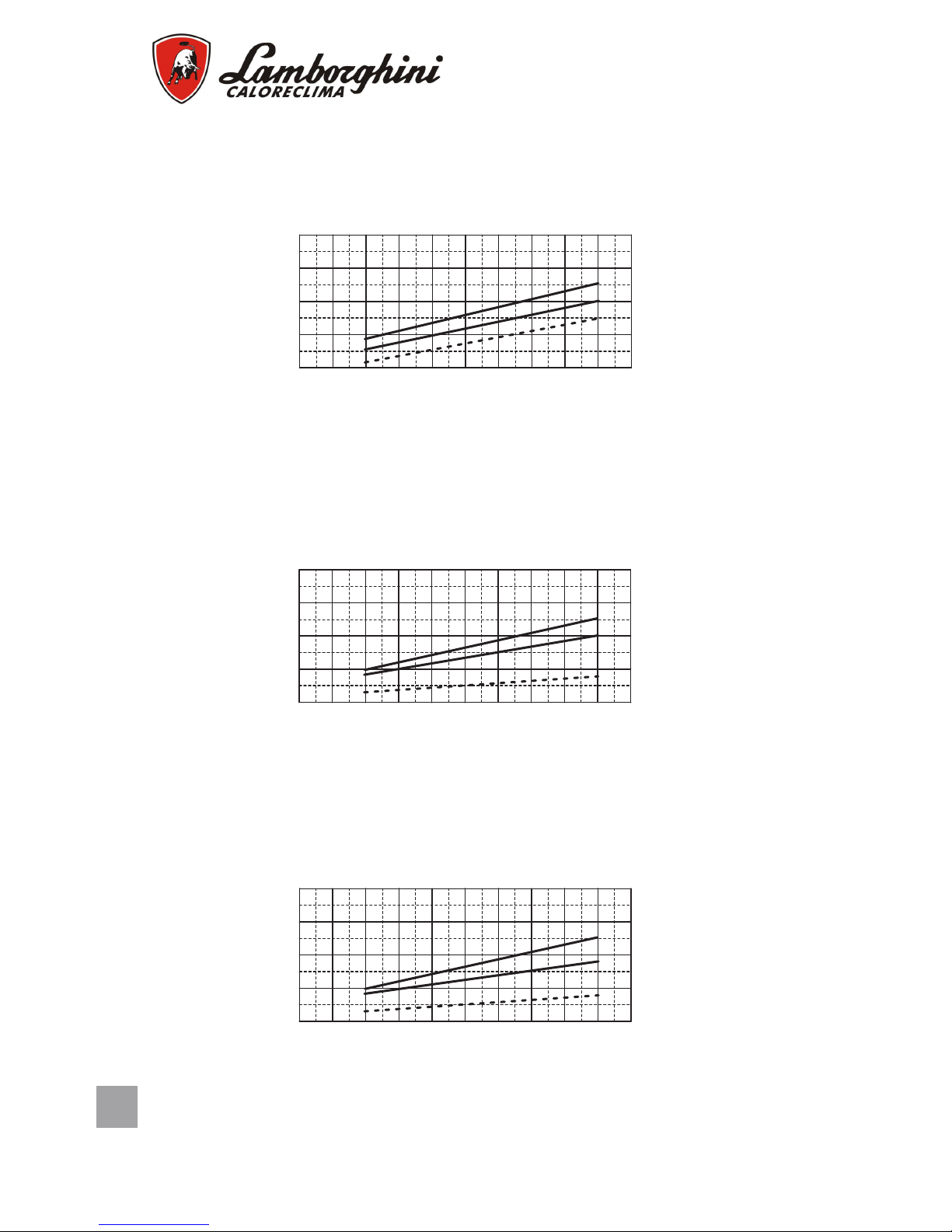

CURVE PRESSIONE/PORTATA GAS 8

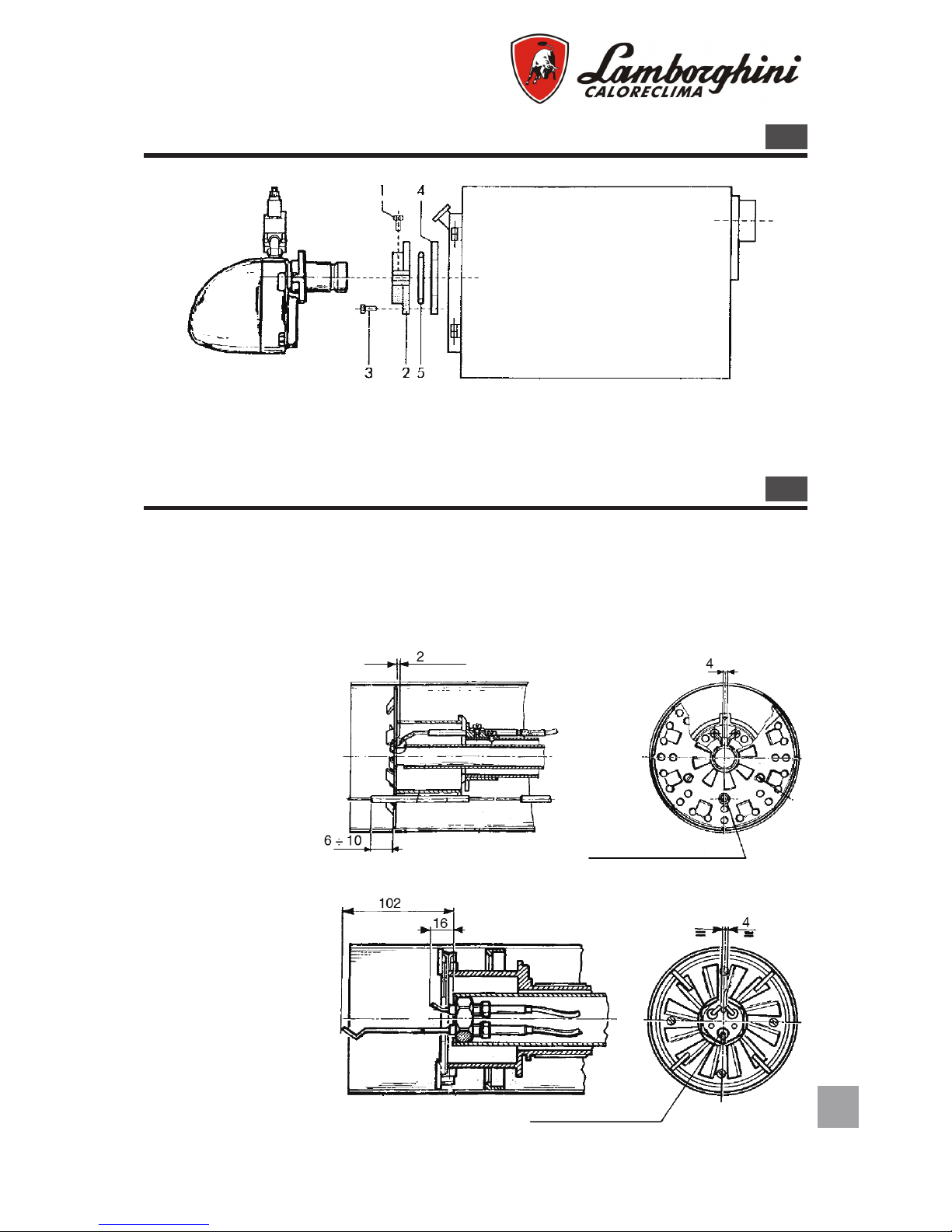

MONTAGGIO ALLA CALDAIA 13
POSIZIONE ELETTRODI 13

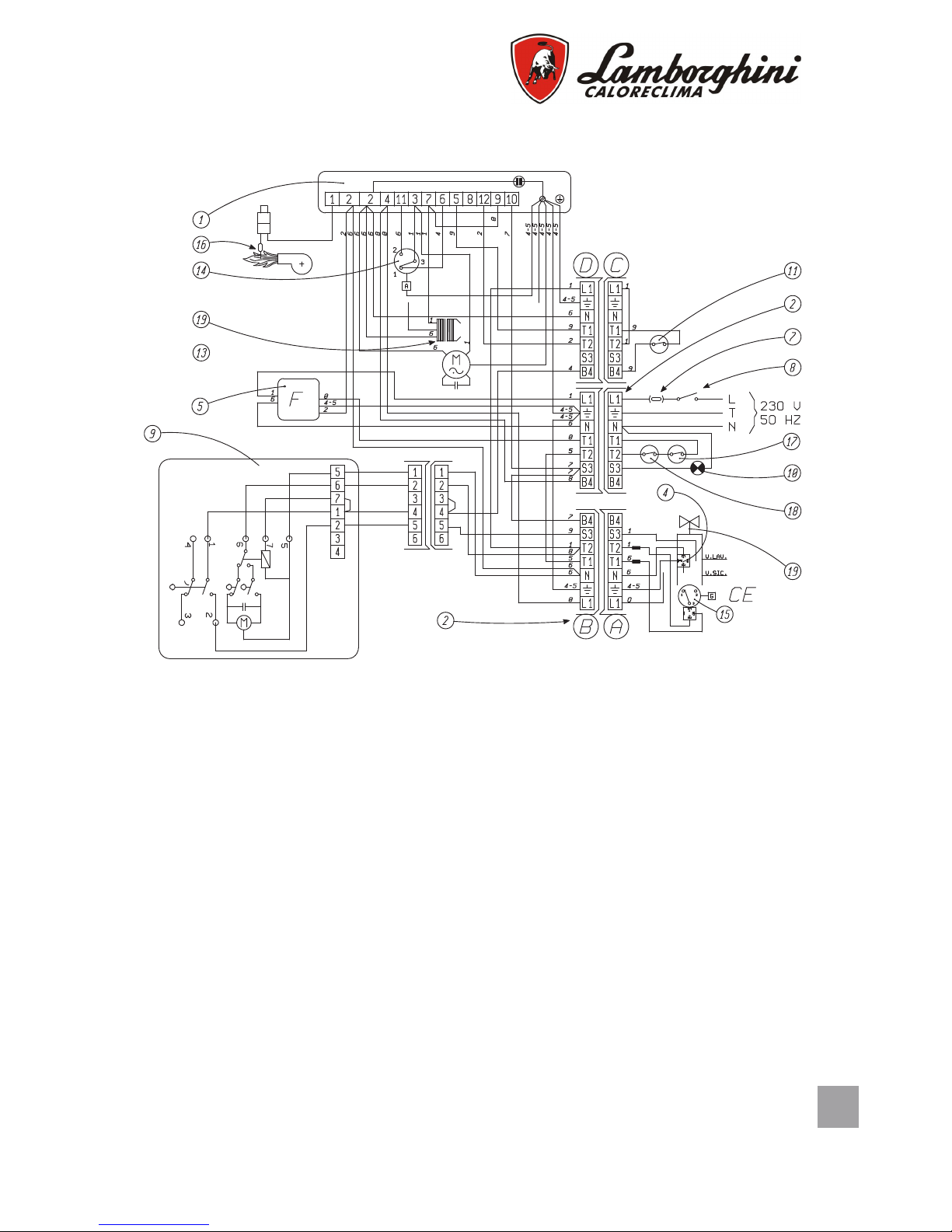

COLLEGAMENTI ELETTRICI 14

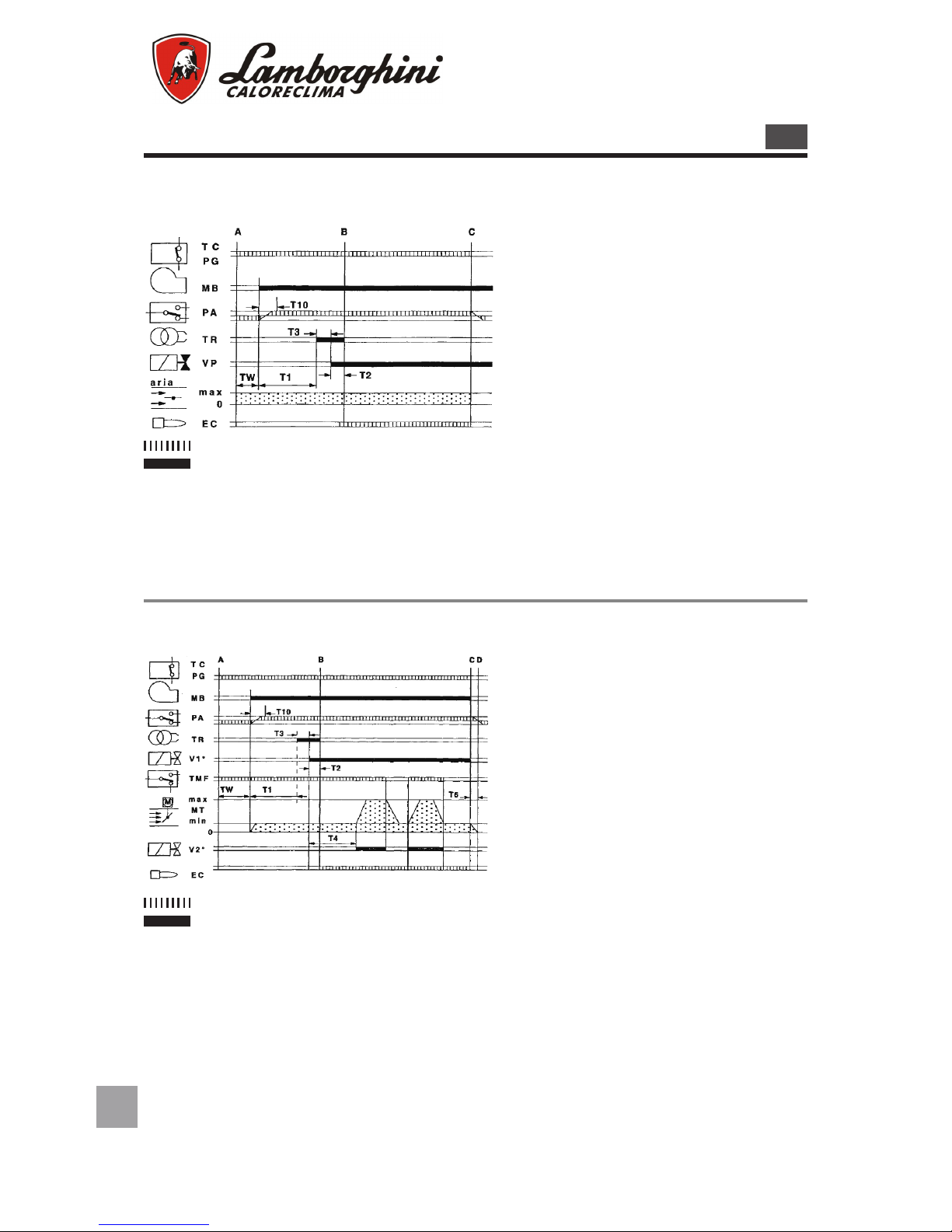

CICLO DI FUNZIONAMENTO 16
APPARECCHIATURA 17
ALLACCIAMENTO GAS 18
REGOLAZIONI 18
FUNZIONAMENTO CON DIVERSI TIPI DI GAS 23
MANUTENZIONE 24
IRREGOLARITÀ DI FUNZIONAMENTO 25 M
Paragrafo di interesse
per l’utilizzatore
U

4
IT
NORME GENERALI E AVVERTENZE
• Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà
essere consegnato all’utilizzatore.
Leggere attentamente le avvertenze contenute nel presente libretto in quanto fornisco-
no importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e manutenzio-
ne. Conservare con cura questo libretto per ogni ulteriore consultazione.
L’installazione del bruciatore deve essere effettuata in ottemperanza alle norme vi-
genti, secondo le istruzioni del costruttore e da personale qualicato. Un’errata instal-
lazione può causare danni a persone, animali o cose, per i quali il costruttore non e
responsabile.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale e stato espres-
samente previsto. Ogni altro uso e da considerarsi improprio e quindi pericoloso. Il
costruttore non può essere considerato responsabile per eventuali danni causati da
usi impropri, erronei ed irragionevoli.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’ap-
parecchio dalla rete di alimentazione o agendo sull’interruttore dell’impianto o attraver-
so gli appositi organi di intercettazione.
• In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualicato. L’eventuale riparazione dei prodotti
dovrà essere effettuata solamente da un centro di assistenza autorizzato dalla casa
costruttrice utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto
sopra può compromettere la sicurezza dell’apparecchio.
Per garantire l’efcienza dell’apparecchio e per il suo corretto funzionamento e’ indi-
spensabile attenersi alle indicazioni del costruttore, facendo effettuare da personale
professionalmente qualicato, la manutenzione periodica dell’apparecchio.
• Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue
quelle parti che possono diventare potenziali fonti di pericolo.
• La trasformazione da un gas di una famiglia (Gas Naturale o gas liquido) ad un gas
di un’altra famiglia, deve essere fatta esclusivamente da personale qualicato.
• Prima di avviare il bruciatore far vericare da personale qualicato:
- che chi ha eseguito l’installazione del bruciatore lo abbia ssato in modo corretto in
modo che la amma si generi all’interno della camera di combustione
- che i dati di targa siano quelli richiesti dalla rete di alimentazione gas elettrica;
- che la taratura del bruciatore sia compatibile con la potenza della caldaia;
- che l’afusso di aria comburente sia regolato in modo da ottenere un rendimento
previsto dalle norme in vigore;
- vericare la funzionalità dei dispositivi di regolazione e sicurezza;
- eseguire il controllo della combustione per evitare il formarsi di gas nocivi oltre i limiti
previsti dalla normativa vigente;
- che l’evacuazione dei fumi avvenga correttamente secondo le norme vigenti;
che siano garantite l’aerazione e la normale manutenzione del bruciatore;
- assicurarsi che alla ne delle regolazioni che i sistemi di serraggio e bloccaggio siano
serrati correttamente.
UM

5
IT
• Dopo ogni riapertura del rubinetto del gas attendere alcuni minuti prima di riaccende-
re il bruciatore.
• Prima di effettuare qualsiasi intervento che preveda lo smontaggio del bruciatore o
l’apertura di accessi di ispezione, disinserire la corrente elettrica e chiudere i rubinetti
del gas.
• Non depositare contenitori con sostanze inammabili nel locale ove e situato il bru-
ciatore.
• Avvertendo odore di gas non azionare interruttori elettrici. Aprire porte e nestre.
Chiudere i rubinetti del gas. Chiamare persone qualicate.
• Il locale del bruciatore deve possedere delle aperture verso l’esterno conformi alle
norme locali in vigore. In caso di dubbio relativamente alla circolazione dell’aria, ci
raccomandiamo di misurare anzitutto il valore del CO2 con il bruciatore funzionante
alla sua massima portata ed il locale ventilato, solamente tramite le aperture destinate
ad alimentare d’aria il bruciatore; poi, misurando il valore di CO2 una seconda volta,
con la porta aperta. ll valore del CO2, misurato in entrambi i casi non deve cambiare in
maniera signicativa. In caso si trovassero più di un bruciatore e di un ventilatore nello
stesso locale, questo test deve essere effettuato con tutti gli apparecchi funzionanti
contemporaneamente.
• Non ostruire mai le aperture dell’aria del locale del bruciatore, le aperture di aspira-
zione del ventilatore del bruciatore ed un qualsiasi condotto dell’aria o griglie di venti-
lazione e di dissipazione esistenti, allo scopo di evitare:
- la formazione di miscele di gas tossiche/esplosive nell’aria del locale del bruciatore;
- la combustione con aria insufciente, dalla quale ne deriva un funzionamento perico-
loso, costoso ed inquinante.
• Il bruciatore deve essere sempre protetto dalla pioggia, dalla neve e dal gelo.
• Il locale del bruciatore deve essere sempre mantenuto pulito e libero da sostanze
volatili, che potrebbero venire aspirate all’interno del ventilatore ed otturare i condotti
interni del bruciatore o della testa di combustione. La polvere e estremamente danno-
sa, particolarmente se vi e la possibilità che questa si posi sulle pale del ventilatore,
dove andrà a ridurre la ventilazione e produrrà inquinamento durante la combustione.
La polvere può anche accumularsi sulla parte posteriore del disco di stabilita amma
nella testa di combustione e causare una miscela povera aria-combustibile.
• Il bruciatore deve essere alimentato con il tipo di combustibile per il quale è stato
predisposto come indicato sulla targhetta con i dati caratteristici e nelle caratteristiche
tecniche fornite in questo manuale. La linea del combustibile che alimenta il bruciatore
deve essere perfettamente a tenuta, realizzato in modo rigido, con l’interposizione di
un giunto di dilatazione metallico con attacco a angia o con raccordo lettato. Inoltre
dovrà essere dotata di tutti i meccanismi di controllo e sicurezza richiesti dai regola-
menti locali vigenti. Prestare particolare attenzione al fatto che nessuna materia ester-
na entri nella linea durante l’installazione.
• Assicuratevi che l’alimentazione elettrica utilizzata per il collegamento sia conforme
alle caratteristiche indicate nella targhetta dei dati caratteristici ed in questo Manuale.
ll bruciatore deve essere correttamente collegato ad un sistema efciente di terra, in
conformità alle norme vigenti. In caso di dubbio riguardo all’efcienza, deve essere
vericato e controllato da personale qualicato.
• Non scambiare mai i cavi del neutro con i cavi della fase.

6
IT
• Il bruciatore può essere allacciato alla rete elettrica con un collegamento spina-presa,
solamente se questo risulti dotato in modo tale per cui la congurazione dell’accoppia-
mento prevenga l’inversione della fase e del neutro. Installare un interruttore principale
sul quadro di controllo, per l’impianto di riscaldamento, come richiesto dalla legislazio-
ne esistente.
• L’intero sistema elettrico e in particolare tutte le sezioni dei cavi, devono essere ade-
guati al valore massimo di potenza assorbita ed indicato sulla targhetta dei dati carat-
teristici dell’apparecchio e su questo manuale.
• Se il cavo di alimentazione del bruciatore risulta difettoso, deve essere sostituito so-
lamente da personale qualicato.
• Non toccare mai il bruciatore con parti del corpo bagnate oppure senza indossare
scarpe.
• Non stirare (forzare) mai i cavi di alimentazione e mantenerli distanti da fonti di calo-
re.
• La lunghezza dei cavi utilizzati deve consentire l’apertura del bruciatore ed eventual-
mente della porta della caldaia.
• I collegamenti elettrici devono essere effettuati esclusivamente da personale quali-
cato e devono essere scrupolosamente rispettate le regolamentazioni vigenti in mate-
ria di elettricità.
• Dopo aver tolto tutti i materiali dall’imballo, controllare i contenuti ed assicuratevi che
questi non siano stati in alcun modo danneggiati durante il trasporto. In caso di dubbio,
non utilizzate il bruciatore e contattate il fornitore.
• I materiali di imballo (gabbie di legno, cartone, borse di plastica, espanso, ecc...)
rappresentano una forma di inquinamento e di potenziale rischio, se lasciati giacenti
ovunque; quindi occorre raggrupparli assieme e disporli in maniera adeguata (in un
luogo idoneo fuori dalla portata dei bambini).
DESCRIZIONE
Sono bruciatori ad aria sofata, con miscelazione gas-aria alla testa di combustione, a
una/due fasi di accensione. Sono completamente automatici e forniti dei controlli per
la massima sicurezza. Possono essere abbinati a qualsiasi forma di focolare sia esso
in depressione o in pressione, entro il campo di lavoro previsto.
I bruciatori vengono forniti senza rampa di alimentazione gas e devono essere com-
pletati con la rampa più adatta all’impianto cui è destinato il bruciatore. La rampa gas
viene quindi scelta consultando il diagramma delle perdite di carico in funzione della
pressione del gas in rete, della portata di gas necessaria all’utenza e della contropres-
sione in camera di combustione.
Sono facilmente ispezionabili in tutti i loro componenti senza per questo dover toglie-
re l’allacciamento alla rete gas. Il cofano di cui sono dotati conferisce una particolare
compattezza, protezione ed insonorizzazione.
UM

7
IT
1
2
3
8
6
5
4
9
11
13 10 7
14
15
12
DIMENSIONI
Modello A B C D EF Ø G Ø H L N Q* S T U* X*
m i n m a x m i n m a x
EM 12-E 483 230 285 358 60 125 232 114 110 150 120 180 485 90 120 240 1”
EM 12L-E 633 230 285 358 60 275 232 114 110 150 120 180 485 90 120 240 1”
EM 18-E 550 275 340 400 60 150 274 114 110 150 120 180 540 110 170 240 1”
EM 18L-E 675 275 340 400 60 275 274 114 110 150 120 180 540 110 170 240 1”
EM 18/2-E 675 275 340 400 60 275 274 114 110 150 120 180 640 110 170 240 1”
Legenda
1 Pressostato gas
2 Valvola di funzionamento
3 Trasformatore di accensione
4 Flangia attacco caldaia
5 Apparecchiatura
6 Piastra componenti
7 Motore
8 Pressostato aria
9 Testa di combustione
10 Corpo bruciatore
11 Cofano
12 Serranda aria
COMPONENTI
13 Ventola
14 Filtro stabilizzatore
15 Servocomando (ver-
sione 2 stadi)
M
M
* Le dimensioni sono relative al bruciatore con rampa da 20 mbar installata.

8
IT
CARATTERISTICHE TECNICHE M
DESCRiZiOnE Em 12-E
Em12 L-E
Em 18-E
Em18 L-E Em 18/2-E
Portata gas metano min 5,0 9,9 9,9 m3/h
max 12,1 17,0 17,0 m3/h
Potenza termica min 49,8 99,0 99,0 kW
max 120 169 169 kW
Motore 100 185 185 W
Trasformatore 8/20 8/20 8/20 kV/mA
Potenza totale assorbita 400 400 400 W
Pressione gas metano 20 20 20 mbar
Pressione B/P 30 30 30 mbar
Peso 16 23 23 kg
Alimentazione elettrica 230V - 50 Hz monofase
Categoria gas II 2H 3+
CURVE DI LAVORO - PRESSIONE / PORTATA GAS M
CURVE DI LAVORO: indicano la potenza in kW, in funzione della contropressione, in
mbar in camera di combustione.
CURVE PRESSIONE/PORTATA GAS: indicano la pressione del gas in mbar, (nei punti
Pi e Pt della rampa gas) necessaria per ottenere una determinata portata in m3/h. Le
pressioni sono misurate con bruciatore in funzione e si intendono con camera di com-
bustione a 0 mbar. Se la camera è in pressione, la pressione del gas necessaria sarà
quella del diagramma più il valore di quella della camera.
Legenda
1 Rubinetto di intercettazione con garanzia di
tenuta a 1
bar e perdita di carico 0,5 mbar
2 Giunto antivibrante
3 Presa di pressione gas per la misura della
pressione
4 Filtro gas
5 Regolatore pressione gas
6 Organo di controllo della minima pressione
gas (pressostato)
7 Elettrovalvola di sicurezza classe A. Tempo di chiu-
sura Tc ≤ 1”
8 Elettrovalvola di sicurezza classe A. Tempo di chiu-
sura Tc ≤ 1”. Potenza di avviamento compreso fra il
10% e il 40% della potenza termica nominale
9 Organo di regolazione della portata del gas, normal-
mente inserito nella elettrovalvola 7 o 8.
10 Testa di combustione
11 Organo di controllo della minima pressione aria
(pressostato)
Rampa base

9
IT
0
1
2
3
4
5
6
0
5
10
15
20
25
30
35
40 50 60 70 80 90 100 110 120 130
kW
0
mbar
mbar
Pt
Pi (1)
Pi (2)
40 50 60 70 80 90 100 110 120 130
kW
0
Pressione in camera di combustione
Potenza termica
CURVA DI LAVORO
CURVA PRESSIONE/PORTATA GAS RAMPA
EM 12-E / EM 12 L-E
Perdite di carico
Potenza termica
Pt Perdita di carico alla testa di combustione
Pi Pressione di ingresso rampa (Testa di combustione + rampa)
Pi (1) Rampa MB-DLE 410 (1”)
Pi (2) Rampa MB-DLE 405 (3/4”)
GAS NATURALE

10
IT
0
1
2
3
4
5
6
0
5
10
15
20
25
30
35
90 100 110 120 130 140 150 160 170 180
kW
0
mbar
mbar
90 100 110 120 130 140 150 160 170 180
kW
0
Pt
Pi (1)
Pi (2)
Pressione in camera di combustione
Potenza termica
CURVA DI LAVORO
CURVA PRESSIONE/PORTATA GAS RAMPA
EM 18-E / EM 18 L-E
Perdite di carico
Potenza termica
Pt Perdita di carico alla testa di combustione
Pi Pressione di ingresso rampa (Testa di combustione + rampa)
Pi (1) Rampa MB-DLE 410 (1”)
Pi (2) Rampa MB-DLE 405 (3/4”)
GAS NATURALE

11
IT
0
1
2
3
4
5
6
0
5
10
15
20
25
30
35
90 100 110 120 130 140 150 160 170 180
kW
0
mbar
mbar
90 100 110 120 130 140 150 160 170 180
kW
0
Pt
Pi (1)
Pi (2)
Pressione in camera di combustione
Potenza termica
CURVA DI LAVORO
CURVA PRESSIONE/PORTATA GAS RAMPA
EM 18/2-E
Perdite di carico
Potenza termica
Pt Perdita di carico alla testa di combustione
Pi Pressione di ingresso rampa (Testa di combustione + rampa)
Pi (1) Rampa MB-ZRDLE 410 (1”)
Pi (2) Rampa MB-ZRDLE 405 (3/4”)
GAS NATURALE

12
IT
CURVA PRESSIONE/PORTATA GAS RAMPA GPL
EM 12-E / EM12 L-E
0
5
10
15
20
mbar
Pt
Pi (1)
Pi (2)
40 50 60 70 80 90 100 110 120 130
kW
0
0
5
10
15
20
mbar
90 100 110 120 130 140 150 160 170 180
kW
0
Pt
Pi (1)
Pi (2)
0
5
10
15
20
mbar
90 100 110 120 130 140 150 160 170 180
kW
0
Pt
Pi (1)
Pi (2)
Pi (1) Rampa MB-DLE 410 (1”)
Pi (2) Rampa MB-DLE 405 (3/4”)
EM 18-E / EM18 L-E
Pi (1) Rampa MB-DLE 410 (1”)
Pi (2) Rampa MB-DLE 405 (3/4”)
EM 18/2-E
Pi (1) Rampa MB-ZRDLE 410 (1”)
Pi (2) Rampa MB-ZRDLE 405 (3/4”)

13
IT
MONTAGGIO ALLA CALDAIA M
Fissare la angia 2 alla caldaia con n° 4 viti 3 interponendo la guarnizione isolante 4 e l’even-
tuale corda isolante 5. Inlare il bruciatore nella angia in modo che il boccaglio penetri nella
camera di combustione secondo le indicazioni del costruttore della caldaia. Stringere la vite 1
per bloccare il bruciatore.
POSIZIONE ELETTRODI M
È opportuno vericare la corretta posizione dopo ogni intervento sulla testa di combu-
stione. Per posizionarli osservare la gura riportata sotto, rispettandone le indicazio-
ni.
ATTENZIONE: gli elettrodi di accensione e di controllo non debbono per alcun motivo
toccare il deettore, il boccaglio o altre parti metalliche. In caso contrario perderebbero
la loro funzione, compromettendo il funzionamento del bruciatore.
EM 12-E
EM 18-E
EM 18/2-E
Elettrodo di controllo
Elettrodo di controllo

14
IT
Legenda
1 Apparecchiatura aut. di comando
2 Elettrovalvola regolazione gas
3 Fusibili linea principale
4 Interruttore generale
5 Lampada indicaz. a distanza bruciatore
in blocco
6 Motore ventilatore
COLLEGAMENTI ELETTRICI M
EM 12-E
EM 18-E
7 Pressostato aria
8 Pressostato di minima pressione gas
9 Rivelatore presenza amma
10 Termostato temperatura ambiente
11 Termostato temperatura caldaia
12 Trasformatore di accensione
13 Connettore ad innesto 7 poli
14 Filtro antidisturbo
AVVERTENZE
- Non scambiare il neutro con la fase
- Eseguire il collegamento ad un efcace impianto di terra.
- La linea di alimentazione elettrica al bruciatore deve essere provvista di un interruttore omni-
polare con apertura tra i contatti di almeno 3 mm
- Il collegamento della terra alla morsettiera del bruciatore deve essere eseguito con un cavo
più lungo di almeno 20 mm rispetto ai cavi delle fasi e del neutro
- rispettare le norme della buona tecnica ed osservare scrupolosamente le norme locali vigen-
ti
N.B. È necessario osservare scrupolosamente la buona norma che indica il collegamento di
massimo due cavi per morsetto.

15
IT
EM 18/2-E
Legenda
1 Apparecchiatura di comando
2 Connettore 7 poli
4 Valvola gas
5 Filtro
6 Trasformatore d’accensione
7 Fusibili
8 Interruttore generale
9 Servomotore serranda aria
10 Lampada indicaz. a distanza bruciatore
in blocco
11 Termostato temperatura caldaia
13 Motore bruciatore
14 Pressostato aria
15 Pressostato di minima pressione gas
16 Elettrodo di controllo
17 Termostato ambiente
18 Termostato caldaia
AVVERTENZE
- Non scambiare il neutro con la fase
- Eseguire il collegamento ad un efcace impianto di terra.
- La linea di alimentazione elettrica al bruciatore deve essere provvista di un interruttore omni-
polare con apertura tra i contatti di almeno 3 mm
- Il collegamento della terra alla morsettiera del bruciatore deve essere eseguito con un cavo
più lungo di almeno 20 mm rispetto ai cavi delle fasi e del neutro
- rispettare le norme della buona tecnica ed osservare scrupolosamente le norme locali vigen-
ti
N.B. È necessario osservare scrupolosamente la buona norma che indica il collegamento di
massimo due cavi per morsetto.

16
IT
CICLO DI FUNZIONAMENTO M
TW Inizia alla chiusura della linea termostati-
ca e del PG. Il PA deve essere in posizione di
riposo. È il tempo di attesa e di autoverica.
T10 Inizia con l’avviamento del motore e con
la fase di preventilazione: dura 3 sec., entro
i quali il pressostato aria PA deve dare il con-
senso.
T1 È il tempo di preventilazione, che dura 30
sec. minimo, terminando con l’entrata in fun-
zione del trasformatore.
T3 È il tempo che rappresenta la fase di pre-
accensione: termina con l’apertura della val-
vola del gas. Dura 3 sec.
T2 È il tempo di sicurezza, entro il quale si
deve avere segnale di amma all’elettrodo
EC. Dura 3 sec.
EM 18/2-E
EM 12-E
EM 18-E
TW Inizia alla chiusura della linea termostati-
ca e del PG. Il PA deve essere in posizione di
riposo. È il tempo di attesa e di autoverica.
T10 Inizia con l’avviamento del motore e con
la fase di preventilazione: dura 3 sec., entro
i quali il pressostato aria PA deve dare il con-
senso.
T1 È il tempo di preventilazione, che dura 30
sec. minimo, terminando con l’entrata in fun-
zione del trasformatore.
T3 È il tempo che rappresenta la fase di pre-
accensione: termina con l’apertura della val-
vola del gas. Dura 3 sec.
T2 È il tempo di sicurezza, entro il quale si
deve avere segnale di amma all’elettrodo
EC. Dura 3 sec.
T4 Intervallo fra l’apertura della valvola V1 del
gas e l’apertura del secondo stadio V2. Dura
8 sec.
T6 Tempo di chiusura serranda aria e di azze-
ramento del programma.
Segnali necessari in ingresso
Segnali in uscita
A Inizio avviamento
B Presenza di amma
B-C Funzionamento
CArresto di regolazione
TC-PG Linea termostati/pressostato gas
MB Motore bruciatore
PA Pressostato aria
TR Trasformatore accensione
VP Valvola gas
EC Elettrodo di controllo
Segnali necessari in ingresso
Segnali in uscita
A Inizio avviamento
B Presenza di amma
B-C Funzionamento
CArresto di regolazione
C-D Chiusura serranda + postventilazione
TC-PG Linea termostati/pressostato gas
MB Motore bruciatore
MT Servocomando
PA Pressostato aria
TR Trasformatore accensione
V1-V2 Valvola gas 1 / 2 stadio EC Elettrodo di controllo
TMF Termostato bassa / alta amma

17
IT
APPARECCHIATURA M
APPARECCHIATURA LME
Il pulsante di sblocco dell’apparecchiatura è l’elemento principale per poter accedere a tutte le
funzioni di diagnostica (attivazione e disattivazione), oltre a sbloccare il dispositivo di comando
e controllo.
Il pulsante di sblocco è corredato di un led multicolore che da l’indicazione dello stato del
dispositivo di comando e controllo sia durante il funzionamento che durante la funzione di
diagnostica.
INDICAZIONI DELLO STATO DELL’APPARECCHIATURA
Tabella di riepilogo
Condizione Sequenza colori
Condizioni di attesa, altri stati intermedi Nessuna luce
Fase di accensione Giallo intermittente
Funzionamento corretto Verde
Funzionamento non corretto, intensità di corrente rilevatore amma
inferiore al minimo ammesso Verde intermittente
Diminuzione tensione di alimentazione Giallo Rosso alternati
Condizione di blocco bruciatore Rosso
Segnalazione guasto (vedere tabella diagnosi) Rosso intermittente
Luce parassita prima dell’accensione del bruciatore Verde Rosso alternati
Lampeggio veloce per diagnostica Rosso lampeggiante rapido
In caso di blocco bruciatore nel pulsante di blocco sarà ssa la luce rossa. Premendo il pulsante traspa-
rente si procede allo sblocco del dispositivo di comando e controllo. Premendo per più di 3 sec. la fase
di diagnosi verrà attivata (luce rossa con lampeggio rapido), nella tabella sottostante viene riportato il
signicato della causa di blocco o malfunzionamento in funzione del numero di lampeggi (sempre di co-
lore rosso). Premendo il pulsante di sblocco per almeno 3 sec. si interromperà la funzione di diagnosi.
DIAGNOSI DELLE CAUSE DI MALFUNZIONAMENTO E BLOCCO APP. LME
Indicazione ottica Possibili cause
2lampeggi
Assenza di segnale di amma
- malfunzionamento valvole combustibile
- malfunzionamento rilevatore amma
- difettosità nella taratura del bruciatore, assenza di combustibile
-mancata accensione
3lampeggi - malfunzionamento pressostato aria
- perdita segnale pressostato aria dopo T10
- contatto pressostato aria aperto
4lampeggi Luce estranea all’accensione
5lampeggi Pressostato aria non commuta: il pressostato aria è bloccato sulla posizione di lavoro
6lampeggi Libero
7lampeggi
Assenza di segnale di amma durante il funzionamento
- malfunzionamento valvole combustibile
- malfunzionamento rilevatore amma
- difettosità nella taratura del bruciatore, assenza di combustibile
8lampeggi Libero
9lampeggi Libero
10 lampeggi Errori di collegamento elettrico o danni all’apparecchiatura
14 lampeggi Linea termostati aperta

18
IT
ALLACCIAMENTO GAS M
L’impianto deve essere completo degli accessori prescritti dalle normative. La buona
tecnica consiglia di prevedere sempre un ltro, di non esercitare sforzi meccanici sui
componenti e perciò prevedere un giunto elastico, uno stabilizzatore di pressione ed
un rubinetto di intercettazione all’ingresso della centrale termica. La posa in opera del-
la tubazione deve essere fatta con tubo rigido. Eventuali tubi essibili devono essere
di tipo omologato.
Si tenga inoltre presente la necessità degli spazi richiesti per la manutenzione del bru-
ciatore e della caldaia. Dopo aver montato il gruppo valvole sul bruciatore, vericare
l’assenza di fughe di gas durante la fase di prima accensione.
REGOLAZIONI M
REGOLAZIONE ARIA (EM 12-E / EM 18-E)
Il dispositivo a vite micrometrica (A), di accessibilità im-
mediata permette una regolazione dell’aria in mandata
molto ne, stabile e precisa. Dopo aver allentato la ghie-
ra (B) ruotare la vite in senso orario per ridurre l’apertura
della farfalla; viceversa ruotarla in senso antiorario per
aumentarla.
REGOLAZIONE ARIA SERVOCOMANDO (EM 18/2-E)
Nel motoriduttore l’azionamento dei controlli ausiliari e di ne corsa è ottenuto con
camme facilmente accessibili e regolabili la cui taratura è facilitata da una scala gra-
duata.
TARATURA DEL PUNTO DI SCATTO DEI CONTATTI
Avvertenze generali:
CAMMA V (2° stadio) - Camma per la posizione di apertura massima della serranda
(potenza massima con entrambi gli stadi in funzione).
CAMMA IV (1° stadio) - Camma per la posizione di apertura minima della serranda
(potenza minima con il solo 1° stadio in funzione).
CAMMA II-III (MV1-MV2) - Camma ausiliaria per il consenso all’apertura della valvola
del 2° stadio.
AVVERTENZE PRATICHE PER LA REGOLAZIONE DEL MOTORIDUTTORE
Il motoriduttore è tarato in sede di collaudo con le seguenti posizioni:
CAMMA V (2° stadio) : posizionata a 100°-110° circa.
CAMMA IV (1° stadio) : posizionata in modo che la serranda si trovi a 35°÷45°.
CAMMA II-III (MV1-MV2): posizionata in modo che l’elettrovalvola del 2° stadio si apra
quando la serranda si trova a 80°÷90°.
Modiche a questa taratura in sede di installazione sono leggibili anche a bruciatore in
funzione agendo sulle viti di regolazione delle camme.
Avvitando le viti si aumenta l’angolo di posizionamento e intervento delle camme.

19
IT
CAMMA V (2° stadio)
CAMMA IV (1° stadio)
CAMMA II-III (MV1-MV2)
Viti di regolazione
REGOLAZIONETESTA DI COMBUSTIONE
EM 18- E / EM18/2-E
È possibile effettuare l’avanzamento o l’arretramento
dell’anello di pressurizzazione ruotando la vite “D“ montata
sul coperchietto.
N.B.: Il modello EM 12-E non ha regolazione della testa
di combustione.
REGOLAZIONE VALVOLA GAS
Si debbono eseguire le regolazioni della portata massima e della portata di avviamen-
to.
REGOLAZIONE PORTATA MAX.
- Montare un manometro per la misura della pressione del gas alla testa
bruciatore.
- Portare in posizione di massima apertura la valvola del gas.
- Con bruciatore in funzione, agire sullo stabiliz-
zatore no ad ottenere la portata richiesta (letta
al contatore) e si rilevi il valore della pressione al
manometro.
- Agire sulla regolazione della valvola, nel senso
della chiusura, no a quando la pressione al ma-
nometro accenna a diminuire. A questo punto la
portata massima desiderata è ssata e controllata
sia dallo stabilizzatore che dalla valvola gas. Manometro

20
IT

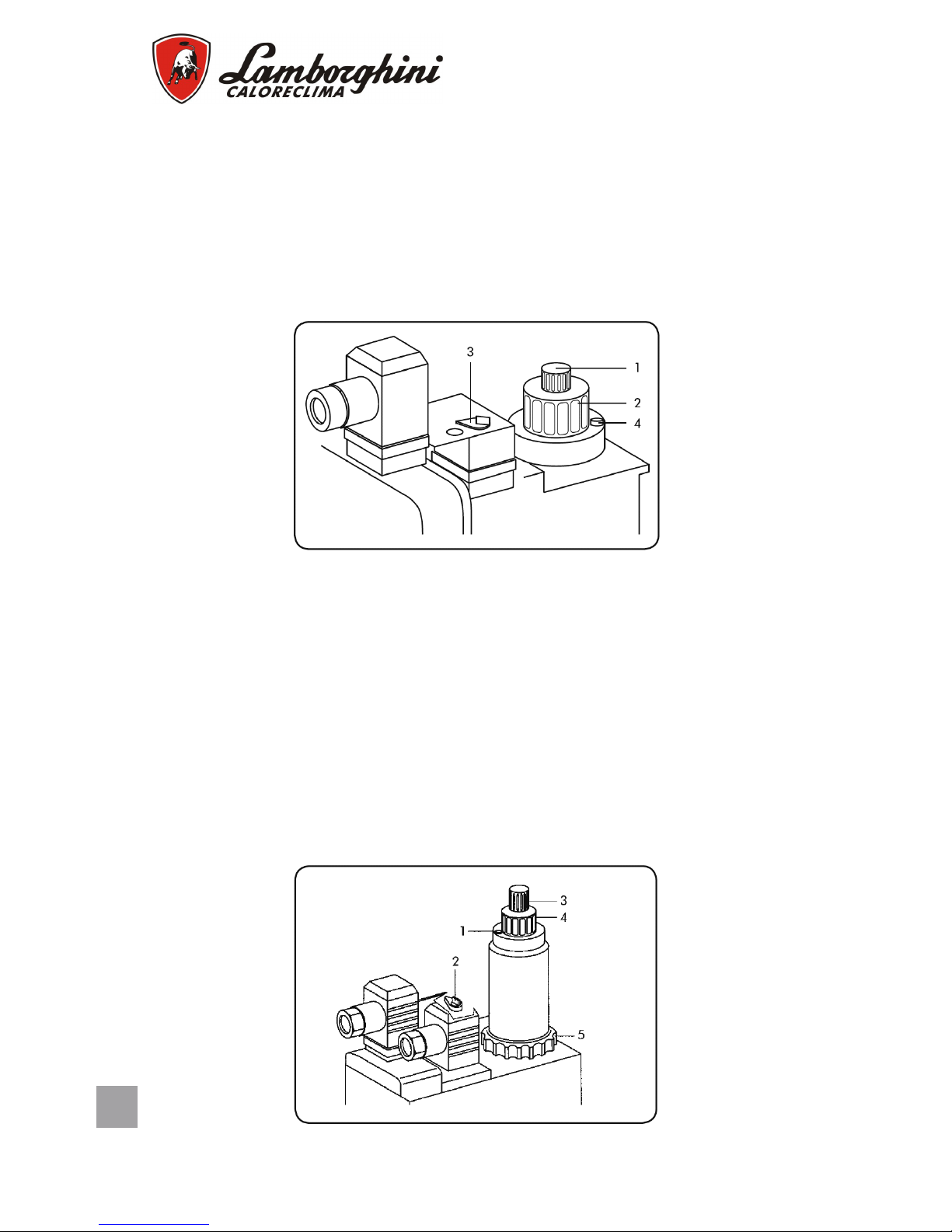

REGOLAZIONE VALVOLA MULTIBLOC MB-DLE.../B01
1 Regolazione velocità d’apertura
2 Regolazione portata
3 Regolazione stabilizzatore
4 Vite di bloccaggio
Dopo aver allentato la vite 4, ruotare la ghiera 2 in senso orario per una portata minima, in
senso antiorario per una portata massima. Effettuata la regolazione bloccare nuovamente la
vite 4..
REGOLAZIONE VALVOLA MULTIBLOC MB-ZRDLE.../B01
1 Vite bloccaggio regolazione portata 1a/2a amma
2 Regolazione stabilizzatore
3 Coperchio di protezione regolazione scatto rapido iniziale
4 Regolazione portata 2a amma
5 Regolazione portata 1a amma
Per regolare la portata della 1a/2a amma sbloccare la vite 1.
Ruotando in senso antiorario 4 e 5, si determina l’aumento della portata. Ruotando
in senso orario si determina la diminuzione della stessa. Effettuate le rispettive rego-
lazioni, bloccate nuovamente la vite 1. La regolazione dello scatto iniziale si effettua
togliendo il coperchio 3 e usando la sua parte posteriore come attrezzo per ruotare il
perno.
