Lamborghini Caloreclima EM 50/2-E User manual

EM 50/2-E EM 70/2-E
IT BRUCIATORI A GAS MODULANTE
MANUALE D’USO 3
Alla cortese attenzione del sig. INSTALLATORE:
Consegnare il presente manuale d’uso all’UTENTE
GB MODULATING GAS BURNER
USE MANUAL 8
For the attention of the INSTALLATION TECHNICIAN:
make sure that this manual is handed over to the USER
FBRULEURS A GAZ MODULANTS
MANUEL D’UTILISATION 13
A l’attention de L’INSTALLATEUR:
Remettre la présente notice d’utilisation à L’UTILISATEUR
DMODULIERENDE GASBRENNER
BEDIENUNGSANLEITUNG 18
Zu Händen des Herrn INSTALLATEUR:
Bitte die vorliegende Betriebsanleitung dem Benutzer übergeben
ES QUEMADORES DE GAS MODULANTES
PROSPECTO PARA EL USO 23
A la atención del sr. INSTALADOR:
Entregar el presente manual para el uso al USUARIO
GR
∫∞À™∆∏P∂™ ∞∂PI√À ª∂ªI∞º§√°∞°I∞
§∂B∏∆∂™ ∫∞¡√¡I∫√À™/À¶√¶I∂™∏
E°XEIPI¢IO XPH™H™ 28

- 3 -
ITALIANO
INDICE
NORME GENERALI Pag. 4
DESCRIZIONE “ 5
DIMENSIONI mm. “ 6
COMPONENTI PRINCIPALI “ 6
ACCENSIONE “ 7
SPEGNIMENTO PROLUNGATO “ 7
MANUTENZIONE “ 7
IRREGOLARITÀ DI FUNZIONAMENTO “ 7
CONFORMITÀ
I bruciatori EM sono conformi a:
• Direttiva Gas 90/396/CEE
• Direttiva Compatibilità Elettromagnetica 89/336/CEE
• Direttiva Bassa Tensione 73/23/CEE.
Per il numero di serie di produzione riferirsi alla targhetta tecnica del bruciatore.
LAMBORGHINI CALOR S.p.A.
Dott. Felice Bo’
(Direttore Generale)
________________________________
Complimenti...
... per l’ottima scelta.
La ringraziamo per la preferenza accordata ai nostri prodotti.
LAMBORGHINI CALORECLIMA è un'Azienda quotidianamente impegnata nella ricerca di soluzioni tecniche inno-
vative, capaci di soddisfare ogni esigenza. La presenza costante dei nostri prodotti sul mercato italiano ed interna-
zionale, è garantita da una rete capillare di Agenti e Concessionari. Questi sono affiancati dai Servizi di Assistenza,
"LAMBORGHINI SERVICE", che assicurano una qualificata assistenza e manutenzione dell’apparecchio.

- 4 -
NORME GENERALI
•Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato all’installatore.
Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguar-
danti la sicurezza d’installazione, d’uso e manutenzione. Conservare con cura questo libretto per ogni ulteriore consul-
tazione. L’installazione del bruciatore deve essere effettuata in ottemperanza alle norme vigenti, secondo le istruzioni
del costruttore e da personale qualificato. Un’errata installazione può causare danni a persone, animali o cose, per i
quali il costruttore non e responsabile.
•Questo apparecchio dovrà essere destinato solo all’uso per il quale e stato espressamente previsto. Ogni altro uso e da
considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni
causati da usi impropri, erronei ed irragionevoli.
•Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla rete di alimentazio-
ne o agendo sull’interruttore dell’impianto o attraverso gli appositi organi di intercettazione.
•In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi tentativo di
riparazione o di intervento diretto. Rivolgersi esclusivamente a personale professionalmente qualificato. L’eventuale
riparazione dei prodotti dovrà essere effettuata solamente da un centro di assistenza autorizzato dalla casa costruttrice
utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’ap-
parecchio. Per garantire l’efficienza dell’apparecchio e per il suo corretto funzionamento e’ indispensabile attenersi alle
indicazioni del costruttore, facendo effettuare da personale professionalmente qualificato, la manutenzione periodica
dell’apparecchio.
•Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue quelle parti che possono diventare
potenziali fonti di pericolo.
•La trasformazione da un gas di una famiglia (Gas Naturale o gas liquido) ad un gas di un’altra famiglia, deve essere
fatta esclusivamente da personale qualificato.
•Prima di avviare il bruciatore far verificare da personale qualificato:
a) che i dati di targa siano quelli richiesti dalla rete di alimentazione gas elettrica;
b) che la taratura del bruciatore sia compatibile con la potenza della caldaia;
c) che l’afflusso di aria comburente e l’evacuazione dei fumi avvengano correttamente secondo le norme vigenti;
d) che siano garantite l’aerazione e la normale manutenzione del bruciatore.
•Dopo ogni riapertura del rubinetto del gas attendere alcuni minuti prima di riaccendere il bruciatore.
•Prima di effettuare qualsiasi intervento che preveda lo smontaggio del bruciatore o l’apertura di accessi di ispezione,
disinserire la corrente elettrica e chiudere i rubinetti del gas.
•Non depositare contenitori con sostanze infiammabili nel locale ove e situato il bruciatore.
•Avvertendo odore di gas non azionare interruttori elettrici. Aprire porte e finestre. Chiudere i rubinetti del gas. Chiamare
persone qualificate.
•Il locale del bruciatore deve possedere delle aperture verso l’esterno conformi alle norme locali in vigore. In caso di
dubbio relativamente alla circolazione dell’aria, ci raccomandiamo di misurare anzitutto il valore del CO2con il brucia-
tore funzionante alla sua massima portata ed il locale ventilato, solamente tramite le aperture destinate ad alimentare
d’aria il bruciatore; poi, misurando il valore di CO2una seconda volta, con la porta aperta. ll valore del CO2, misurato in
entrambi i casi non deve cambiare in maniera significativa. In caso si trovassero più di un bruciatore e di un ventilatore
nello stesso locale, questo test deve essere effettuato con tutti gli apparecchi funzionanti contemporaneamente.
•Non ostruire mai le aperture dell’aria del locale del bruciatore, le aperture di aspirazione del ventilatore del bruciatore
ed un qualsiasi condotto dell’aria o griglie di ventilazione e di dissipazione esistenti, allo scopo di evitare:
- la formazione di miscele di gas tossiche/esplosive nell’aria del locale del bruciatore;
- la combustione con aria insufficiente, dalla quale ne deriva un funzionamento pericoloso, costoso ed inquinante.
•Il bruciatore deve essere sempre protetto dalla pioggia, dalla neve e dal gelo.

- 5 -
ITALIANO
•Il locale del bruciatore deve essere sempre mantenuto pulito e libero da sostanze volatili, che potrebbero venire aspirate
all’interno del ventilatore ed otturare i condotti interni del bruciatore o della testa di combustione. La polvere e estrema-
mente dannosa, particolarmente se vi e la possibilità che questa si posi sulle pale del ventilatore, dove andrà a ridurre la
ventilazione e produrrà inquinamento durante la combustione. La polvere può anche accumularsi sulla parte posteriore
del disco di stabilita fiamma nella testa di combustione e causare una miscela povera aria-combustibile.
•Il bruciatore deve essere alimentato con il tipo di combustibile per il quale è stato predisposto come indicato sulla tar-
ghetta con i dati caratteristici e nelle caratteristiche tecniche fornite in questo manuale. La linea del combustibile che
alimenta il bruciatore deve essere perfettamente a tenuta, realizzato in modo rigido, con l’interposizione di un giunto di
dilatazione metallico con attacco a flangia o con raccordo filettato. Inoltre dovrà essere dotata di tutti i meccanismi di
controllo e sicurezza richiesti dai regolamenti locali vigenti. Prestare particolare attenzione al fatto che nessuna materia
esterna entri nella linea durante l’installazione.
•Assicuratevi che l’alimentazione elettrica utilizzata per il collegamento sia conforme alle caratteristiche indicate nella
targhetta dei dati caratteristici ed in questo Manuale. ll bruciatore deve essere correttamente collegato ad un sistema
efficiente di terra, in conformità alle norme vigenti. In caso di dubbio riguardo all’efficienza, deve essere verificato e
controllato da personale qualificato.
•Non scambiare mai i cavi del neutro con i cavi della fase.
•
Il bruciatore può essere allacciato alla rete elettrica con un collegamento spina-presa, solamente se questo risulti dotato
in modo tale per cui la configurazione dell’accoppiamento prevenga l’inversione della fase e del neutro. Installare un inter-
ruttore principale sul quadro di controllo, per l’impianto di riscaldamento, come richiesto dalla legislazione esistente.
•
L’intero sistema elettrico e in particolare tutte le sezioni dei cavi, devono essere adeguati al valore massimo di potenza
assorbita ed indicato sulla targhetta dei dati caratteristici dell’apparecchio e su questo manuale.
•
Se il cavo di alimentazione del bruciatore risulta difettoso, deve essere sostituito solamente da personale qualificato.
•
Non toccare mai il bruciatore con parti del corpo bagnate oppure senza indossare scarpe.
•
Non stirare (forzare) mai i cavi di alimentazione e mantenerli distanti da fonti di calore.
•
La lunghezza dei cavi utilizzati deve consentire l’apertura del bruciatore ed eventualmente della porta della caldaia.
•
I collegamenti elettrici devono essere effettuati esclusivamente da personale qualificato e devono essere scrupolosamen-
te rispettate le regolamentazioni vigenti in materia di elettricità.
•
Dopo aver tolto tutti i materiali dall’imballo, controllare i contenuti ed assicuratevi che questi non siano stati in alcun modo
danneggiati durante il trasporto. In caso di dubbio, non utilizzate il bruciatore e contattate il fornitore.
•
I materiali di imballo (gabbie di legno, cartone, borse di plastica, espanso, ecc...) rappresentano una forma di inquina-
mento e di potenziale rischio, se lasciati giacenti ovunque; quindi occorre raggrupparli assieme e disporli in maniera
adeguata (in un luogo idoneo).
DESCRIZIONE
Sono bruciatori ad aria soffiata, con miscelazione gas-aria alla testa di combustione, a due fasi di accensione. Sono
completamente automatici e forniti dei controlli per la massima sicurezza. Possono essere abbinati a qualsiasi forma di
focolare sia esso in depressione o in pressione, entro il campo di lavoro previsto. La parte gas e surdimensionata per
poter funzionare anche con pressione di rete molto bassa. Sono facilmente ispezionabili in tutti i loro componenti senza
per questo dover togliere l’allacciamento alla rete gas. Il cofano di cui sono dotati conferisce una particolare compattezza,
protezione ed insonorizzazione.

- 6 -

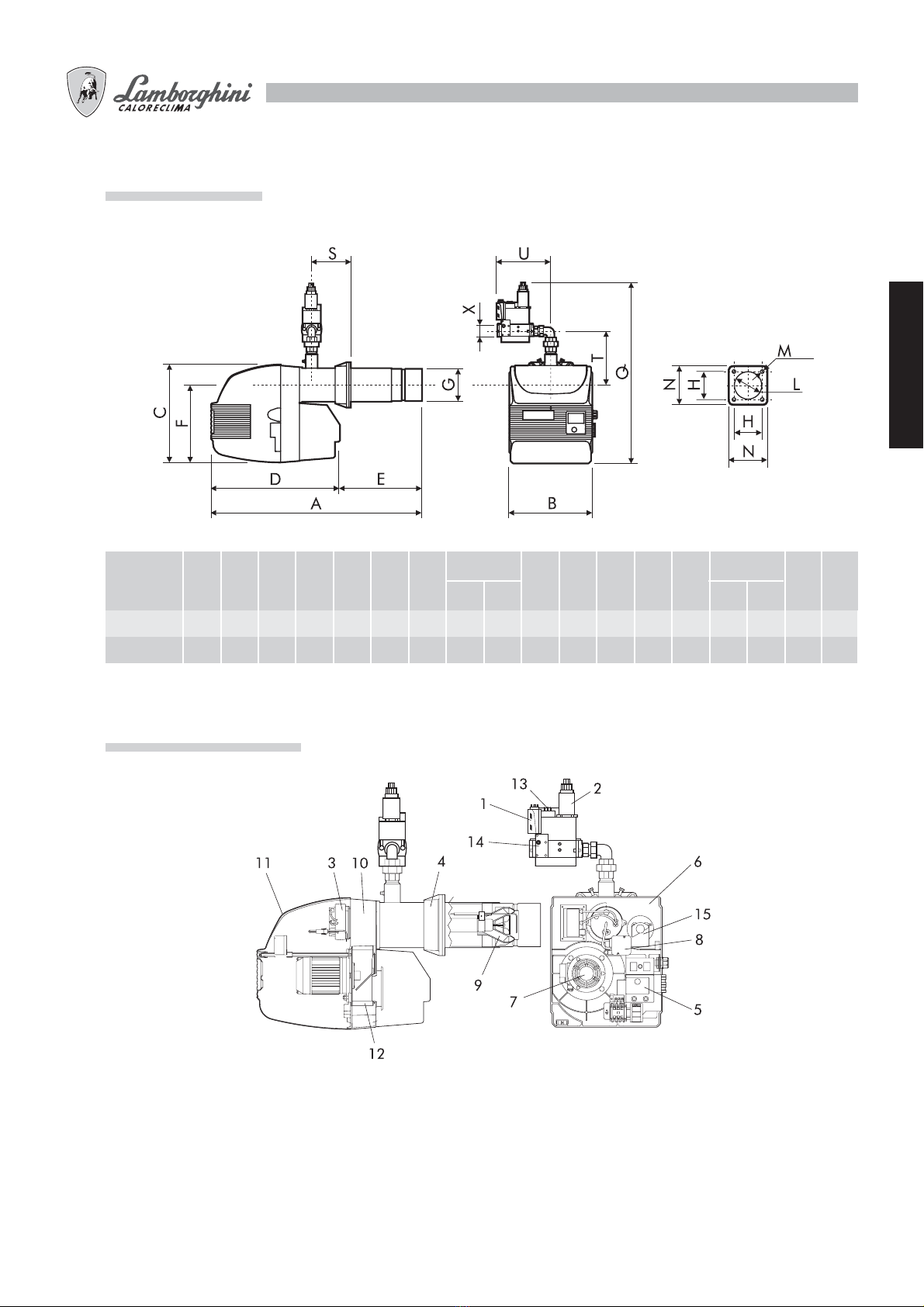

DIMENSIONI mm
COMPONENTI PRINCIPALI
* Le dimensioni sono relative al bruciatore con rampa da 20 mbar installata.
Legenda
1 Pressostato gas
2 Valvola di funzionamento
3 Trasformatore di accensione
4 Flangia attacco caldaia
5 Apparecchiatura
6 Piastra componenti
7 Motore
8 Pressostato aria
9 Testa di combustione
10 Corpo bruciatore
11 Cofano
12 Ventola
13 Valvola di sicurezza
14 Filtro stabilizzatore
15 Servocomando
10
EM 50/2-E
EM 70/2-E
1070
1110
Modello A B C H
ØG
min. max.
DEF ØLNQ*
STU*
min. max.
X*
420
420
420
490
655
695
415
415
170
170
392
392
160
160
200
200
180
180
230
230
960
1100
150
150
350
380
290
300
410
510
11
/2 ”
2”
min.
Ø
M 10
M 14

- 7 -
ITALIANO
ACCENSIONE
Aprire il rubinetto del gas, impostare la temperatura desiderata sul termostato di regolazione caldaia. L’apparecchiatura
inizierà il test di autoverifica, dopo di che il bruciatore si accenderà automaticamente. Qualora l’accensione non si verifi-
casse, pulsante di blocco acceso, premerlo in modo che l’apparecchiatura ripeta il test di autoverifica.
SPEGNIMENTO PROLUNGATO
Se il bruciatore deve rimanere inattivo a lungo, chiudere il rubinetto del gas e togliere corrente all’apparecchio dall’inter-
ruttore generale.
MANUTENZIONE
Far eseguire annualmente da personale specializzato le seguenti operazioni:
- Verifica delle tenute interne delle valvole.
- Pulizia del filtro.
- Pulizia della ventola e della testa.
- Verifica della posizione delle punte degli elettrodi di accensione e della posizione dell’elettrodo di controllo.
- Taratura dei pressostati aria e gas.
- Verifica della combustione con rilievi di CO2, CO e la temperatura fumi.
- Controllo della tenuta di tutte le guarnizioni.
IRREGOLARITÀ DI FUNZIONAMENTO
DIFETTO CAUSA RIMEDIO
1 IL BRUCIATORE NON SIA AV-
VIA.
A. Mancanza di energia elettrica.
B. Non arriva gas al bruciatore.
A. Controllare i fusibili della linea di
alimentazione. Controllare il fusi-
bile dell’apparecchiatura elettrica.
Controllare la linea dei termostati e
del pressostato del gas.
B. Controllare l’apertura dei dispositivi
d’intercettazione posti lungo la tu-
bazione di alimentazione.
2 IL BRUCIATORE SIA AVVIA, NON
SI HAFORMAZIONE DELLAFIAM-
MA QUINDI VA IN BLOCCO.
A. Le valvole del gas non aprono.
B. Non c’è scarica fra le punte degli
elettrodi.
C. Manca il consenso del pressostato
aria.
A. Controllare il funzionamento delle
valvole.
B. Controllare il funzionamento del
trasformatore d’accensione, con-
trollare il posizionamento delle
punte degli elettrodi.
C. Controllare la taratura e il funziona-
mento del pressostato aria.
3 IL BRUCIATORE SIAAVVIA, SI HA
FORMAZIONE DELLA FIAMMA
QUINDI VA IN BLOCCO.
A. Mancata o insufficiente rivelazione
della fiamma da parte dell’elettrodo
di controllo.
A. Controllare il posizionamento del-
l’elettrodo di controllo. Controllare
il valore della corrente di ionizza-
zione.

- 8 -
INDEX
GENERAL INSTRUCTIONS Pag. 9
DESCRIPTION “ 10
DIMENSIONS “ 11
MAIN COMPONENTS “ 11
START UP “ 12
PROLONGED SWITCHING OFF “ 12
MAINTENANCE “ 12
FAULT-FINDING CHART “ 12
CONFORMITY
The EM burners are in conformity with:
• Gas Directive 90/396/EEC
• Electromagnetic Compatibility Directive 89/336/EEC
• Low Voltage Directive 73/23/EEC.
For the production serial number, refer to the technical data plate of the boiler.
LAMBORGHINI CALOR S.p.A.
Dott. Felice Bo’
(General Manager)
________________________________
Congratulations...
... on your excellent choice.
Thank you for choosing our products.
LAMBORGHINI CALORECLIMA is daily committed to seeking innovative technical solutions to satisfy every need.
Constant presence of our products on the Italian and international markets is assured by a widespread network
of Agents and Dealers assisted by “LAMBORGHINI SERVICE” (Technical Service) who assures qualified service
and maintenance of the boiler.

- 9 -
ENGLISH
GENERAL INSTRUCTIONS
•This booklet constitutes an integral and essential part of the product and should be supplied to the installer. Read the
instructions contained in this booklet carefully as they give important directions regarding the safety of installation, use
and maintenance. Preserve this booklet with care for any further consultation. The installation of the burner must be
carried out in compliance with current regulations, according to the instructions of the manufacturer and by qualified
personnel. An incorrect installation can cause injury or damage to persons, animals and objects, for which the manu-
facturer cannot be held responsible.
•This appliance should only be used for the purpose it has been designed for. Any other use is to be considered improper
and therefore dangerous. The manufacturer cannot be considered responsible for any damages caused by improper,
erroneous or unreasonable use.
•Before carrying out any cleaning or maintenance operation, disconnect the appliance from the power supply, by using
the main system switch or through the appropriate interception devices.
•In case of failure and/or malfunctioning, switch off the equipment and refrain from trying any repair or direct intervention.
Call in qualified personnel only. Any repair must be carried out by a servicing centre authorised by the manufacturing
firm, one using original replacements exclusively. Non-observance of the above could compromise the safety of the
appliance. In order to guarantee the efficiency of the appliance and its proper operation it is indispensible to keep to the
manufacturer’s directions, by ensuring the periodical servicing of the appliance is carried out by professionally qualified
personnel.
•As soon as one decides not to use the appliance further, one should take care to render innocuous those parts liable to
be potential sources of danger.
•The transformation from a gas (natural gas or liquid gas) to a gas of another group must be made exclusively by qualified
personnel.
•Before starting up the burner ask qualified personnel to check:
a) that the data on the information plate corresponds to that required by the gas, and electrical supply networks;
b) that the calibration of the burner is compatible with the boiler output;
c)
that the comburent air flow and the fumes evacuation take place properly in accordance with the regulations in force.
d) that correct aeration and maintenance are possible.
•After each reopening of the gas cock wait a few minutes before restarting the burner.
•Before carrying out whatever intervention which foresees the dismantling of the burner or the opening of any of the
accesses for inspection, disconnect the electrical current and close off the gas cocks.
•Do not deposit containers of inflammable substances in the location where the burner is situated.
•On noticing the smell of gas do not touch any electrical switch. Open all doors and windows. Shut off the gas cocks.
Call qualified personnel.
•The room where the burner is located must have the openings required by local regulations in force. Should you have
any doubts as to the circulation of the air in the room, then you should first measure the CO2 value with the burner
working at its maximum delivery and with the room ventilated solely by means of the openings that feed air to the burner;
a second CO2 measurment should then be taken with the door open. The CO2 value should not vary very much from
the first to the second reading. Should there be more than one burner and one fan in the same room, then this test must
be carried out with all the appliances working at the same time.
•Never cover up the burner room’s air vents, the burner’s fan’s air-intake openings or any existing air ducts or air gratings,
thus avoiding:
- the formation of poisonous/explosive mixtures of gases in the burner room;
- combustion with insufficient air, which would be dangerous, costly and cause pollution.
•The burner must at all times be protected from rain, snow and freezing.

- 10 -
•The room where the burner is housed should be kept clean at all times, and there should be no volatile substances in the
vicinity, substances which could be sucked into the fan and could block up the internal ducts of the burner or combustion
head. Dust can be extremely harmful, particularly when it gets onto the fan blades as this can reduce ventilation and
lead to pollution during combustion. Dust can also build up on the rear of the flame stability disk inside the combustion
head, leading to a poor air-fuel mixture.
•The burner must be fed with the type of fuel for which it was designed, as indicated on the data plate and in the technical
characteristics given in this manual. The fuel feed line must be sealed and must be of the rigid variety, with an interposed
metal expansion coupling with either a flange joint or a threaded joint. Furthermore, the feed line must be equipped with
all the adjustment and safety devices required by the local regulations in force. Particularly ensure that no foreign bodies
get into the feed line during installation.
•Ensure that the electrical power supply used conforms to the technical characteristics indicated on the data plate and in
this manual. The burner must be connected to an effective system earthed in accordance with the current regulations.
Should there be any doubts, the verification should be made by qualified persons.
•Never exchange neutral and phase wires.
•The burner can be connected up to the mains supply using a plug connection only if the latter is of the kind that does
not allow neutral and phase wires to be reversed. Install a main switch for the heating system on the control panel, as
required by current regulations.
•The entire electrical system, and in particular cable cross-sections, should conform to the maximum absorbed capacity
indicated on the appliance data plate and in this manual.
•Should the burner’s mains cable be found faulty, it must only be replaced by qualified persons.
•
Do not touch the burner with parts of the body which are wet or when in bare feet.
•
Do not pull (stretch) the mains cables and keep them well away from heat sources.
•
The length of the cables used must enable the burner to be opened, as well as the boiler door.
•
The electrical connections must be made exclusively by qualified experts and the relative regulations in force must be
scrupulously applied.
•
After removing the packaging materials, check the content integrity and make sure that no damages have occured during
transportation. In case of doubt, do not use the burner and contact the supplier. The packaging material (wooden cages,
cartons, plastic bags, foam, clips, etc...) are potential sources of pollution and danger, if left lying around; they should be
collected up and disposed of in the correct way (in a suitable place).
DESCRIPTION
These are forced-draught burners, with gas/air mix at the combustion head, and two ignition stages. The burners are com-
pletely automatic and equipped with controls assuring maximum safety. They can be combined with any type of chamber
whether in negative or positive pressure, within the foreseen working range. The gas part is oversized so it can work even
when the main supply pressure is very low. All the components can be easily inspected without having to disconnect from
the main gas supply. The burners are equipped with a cover which means they are particularly compact, soundproof and
safeguarded.

- 11 -
ENGLISH
DIMENSIONS mm
MAIN COMPONENTS
* The dimensions refer to a burner with a 20 mbar gas train fitted.
Legend
1 Gas pressure switch
2 Operation valve
3 Ignition transformer
4 Boiler connecting flange
5 Control box
6 Components plate
7 Motor
8 Air pressure switch
9 Combustion head
10 Burner body
11 Cover
12 Fan
13 Safety valve
14 Stabilizing filter
15 Servocontrol
10
EM 50/2-E
EM 70/2-E
1070
1110
Model A B C H
ØG
min. max.
DEF ØLNQ*
STU*
min. max.
X*
420
420
420
490
655
695
415
415
170
170
392
392
160
160
200
200
180
180
230
230
960
1100
150
150
350
380
290
300
410
510
11
/2 ”
2”
min.
Ø
M 10
M 14

- 12 -
START UP
Open the gas cock and set the desired temperature on the boiler adjustment thermostat.
The equipment will start the automatic check-out test and then the burner will ignite automatically. Should the start up not
perform - lock-out button lit - push this button so that the equipment can repeat the automatic check-out test.
PROLONGED SWITCHING OFF
If the burner should remain inactive at length close the gas cock and turn off the power by acting on the main switch.
MAINTENANCE
Skilled staff has to perform yearly the following operations:
- Check the valve inside tightness.
- Filter cleaning.
- Fan and head cleaning.
- Check the position of the ignition electrode tips as well as the control electrode.
- Calibrate the air and gas pressure switches.
- Check the combustion by means of CO2-CO-FUMES TEMPERATURE bearings.
- Check all the gaskets and seal tightness.
FAULT-FINDING CHART
FAULT CAUSE REMEDY
1 THE BURNER DOES NOT
START.
A. No electricity.
B. Gas fails to reach the burner.
A. Check the main fuses.
Check the control box fuse. Check
thermostats line and gas pressure
switch.
B. Check that the interception devices
positioned along the feed pipe open
properly.
2 THE BURNER STARTS, THERE IS
NO FLAME FORMATION, THEN IT
LOCKS OUT.
A. Gas valves do not open.
B. There is no spark between the
electrodes tips.
C. Air pressure switch does not give
its enabling signal.
A. Check valves operation.
B. Check ignition transformer ope-
ration, check the electrode tips
position.
C. Check the calibration and the ope-
ration of the air pressure switch.
3 THE BURNER STARTS, THERE
IS FLAME FORMATION, THEN IT
LOCKS OUT.
A. The control electrode either fails to
detect the presence of the flame or
it does so inadequately.
A. Check the control electrode posi-
tion.
Check ionization current level.

- 13 -
FRANÇAIS
INDEX
NORMES GENERALES Page 14
DESCRIPTION “ 15
DIMENSIONS “ 16
COMPOSANTS PRINCIPAUX “ 16
ALLUMAGE “ 17
ARRET PROLONGE “ 17
ENTRETIEN “ 17
ANOMALIES DE FONCTIONNEMENT “ 17
CONFORMITÉ
Les brûleurs EM sont conformes à:
• Directive Gaz 90/396/CEE
• Directive Compatibilité Electromagnétique 89/336/CEE
• Directive Basse tension 73/23/CEE.
Pour le numéro de série de production, faire référence à la plaque des données techniques apposée sur le brûleur.
FINTERM S.p.A.
Dott. Felice Bo’
(Directeur général)
________________________________
Félicitation...
... pour votre choix d’excellence!
Nous vous remercions pour avoir choisi nos produits.
LAMBORGHINI CALORECLIMA s’active quotidiennement dans la recherche de solutions techniques innovantes
et performantes. Les Agents et Concessionnaires de notre réseau assurent leur présence constante et la diffusion
de nos produits sur le marché italien et international. Ils sont valablement secondés par les agents du Service
Après-vente LAMBORGHINI SERVICE, qui sont chargés de l’entretien et de la maintenance de nos appareils.

- 14 -
NORMES GENERALES
•
Ce livret est partie intégrante et essentielle du produit et il doit être remis à l’installateur. Lire attentivement les conseils conte-
nus dans le présent livret car ils fournissent des indications importantes sur la sécurité d’installation, l’utilisation et l’entretien.
Bien conserver ce livret pour toute consultation ultérieure. L’installation du brûleur doit être effectuée en conformité avec les
normes en vigueur, selon les instructions du fabricant et par un personnel qualifié. Une installation erronée peut provoquer
des dommages aux personnes, aux animaux ou aux choses pour lesquels le fabricant ne peut être retenu responsable.
•Cet appareil ne devra être utilisé que pour l’usage pour lequel il a été expressément conçu. Tout autre usage doit être
considéré comme incorrect et par conséquent dangereux. Le fabricant ne peut être retenu responsable des dommages
éventuels dus à des usages incorrects et irraisonnables.
•Avant d’effectuer toute opération de nettoyage ou d’entretien, débrancher l’appareil du réseau d’alimentation en inter-
venant soit sur l’interrupteur de l’installation, soit sur les organes d’interception.
•En cas de panne et/ou mauvais fonctionnement de l’appareil, le désactiver, sans essayer de le réparer ou d’interve-
nir directement. S’adresser exclusivement à un personnel professionnellement qualifié. La réparation éventuelle des
produits ne devra être effectuée que par un Service après-vente agréé par le fabricant en utilisant exclusivement des
pièces détachées d’origine. Le non-respect de ces règles peut compromettre la sécurité de l’appareil. Pour garantir les
performances et le bon fonctionnement de l’appareil, il est indispensable de suivre scrupuleusement les indications du
fabricant et de faire effectuer l’entretien périodique de l’appareil par un personnel professionnellement qualifié.
•Si vous decidez de ne plus utiliser l’appareil, il faudra neutraliser les pièces pouvant constituer un danger.
•La transformation permettant de passer d’un gaz d’une famille (gaz naturel ou gaz liquide) à un gaz d’une autre famille
doit être réalisé uniquement par un personnel qualifié.
•Avant de mettre le brûleur en marche, faire vérifier par un personnel qualifié:
a) si les données indiquées sur la plaque signalétique correspondent bien à celles du réseau d’alimentation du gaz et
du courant électrique;
b) si le réglage du brûleur est compatible avec la puissance de la chaudière;
c) si l’amenée d’air comburant et l’évacuation des fumées se font correctement d’après les normes en vigueur;
d) si l’aération et l’entretien courant du brûleur sont assurés.
•Après chaque réouverture du robinet du gaz, attendre quelques minutes avant de rallumer le brûleur.
•Avant d’effectuer toute intervention comportant le démontage du brûleur ou l’ouverture des accès d’inspection, couper
le courant électrique et fermer les robinets du gaz.
•Ne pas mettre de récipients contenant des produits inflammables dans la pièce du brûleur.
•Si vous sentez une odeur de gaz, il ne faut pas actionner les interrupteurs électriques. Ouvrir les portes et les fenêtres.
Fermer les robinets du gaz. Faire appel à des personnes qualifiées.
•La pièce du brûleur doit posséder des ouvertures sur l’extérieur, conformes aux normes locales en vigueur. Si vous
avez des doutes sur la circulation de l’air, nous vous recommandons de mesurer tout d’abord la valeur de CO2, avec
le brûleur qui fonctionne au débit maximum, la pièce ventilée uniquement par les ouvertures qui doivent alimenter le
brûleur en air; puis, de mesurer le CO2 une seconde fois avec la porte ouverte.
La valeur de CO2 mesuré dans les deux cas ne doit pas subir de variations significatives.
S’il y a plusieurs brûleurs et plusieurs ventilateurs dans une même pièce, ce test doit être effectué lorsque tous les
appareils fonctionnent en même temps.
•Ne jamais boucher les ouvertures de l’air de la pièce du brûleur, les ouvertures d’aspiration du ventilateur du brûleur et
toute conduite d’air ou les grilles d’aération et de dissipation existantes, afin d’éviter:
- la formation de mélanges de gaz toxiques/explosifs dans l’air de la pièce du brûleur;
- la combustion lorsque l’air est insuffisant, qui entraîne un fonctionnement dangereux, coûteux et polluant.
•Le brûleur doit toujours être protégé de la pluie, de la neige et du gel.

- 15 -
FRANÇAIS
•La pièce du brûleur doit toujours être propre et ne doit absolument pas contenir de substances volatiles, qui pourraient
être aspirées à l’intérieur du ventilateur et obstruer les conduits internes du brûleur ou de la tête de combustion. La
poussière est extrêmement nuisible, en particulier lorsqu’elle se dépose sur les pales du ventilateur, réduisant la ven-
tilation et donnant lieu à une combustion polluante. La poussière peut également s’accumuler à l’arrière du disque de
stabilisation de la flamme dans la tête de combustion et provoquer la formation d’un mélange air-combustible pauvre.
•Le brûleur doit être alimenté par le type de combustible prévu, d’après les indications figurant sur la plaquette signaléti-
que et selon les caractéristiques techniques mentionnées dans la présente notice.
La canalisation qui alimente le brûleur en combustible doit être parfaitement étanche, réalisée d’une façon rigide, en
interposant un joint de dilatation métallique bridé ou avec raccord fileté.
Elle devra également posséder tous les mécanismes de contrôle et de sécurité que les règlements locaux en vigueur
exigent.
Veiller tout particulièrement à ce qu’aucune matière extérieure ne pénètre dans la canalisation lors de l’installation.
•Vérifiez si l’alimentation électrique utilisée pour le raccordement est bien conforme aux caractéristiques figurant sur la
plaquette signalétique et dans la présente notice.
Le brûleur doit être bien relié à un système de mise à la terre efficace, conformément aux normes en vigueur: Si vous
doutez de l’efficacité du système, faites-le vérifier par un personnel qualifié.
•Ne jamais inverser les câbles du neutre et les câbles de la phase.
•Le brûleur ne peut être connecté au réseau électrique par une fiche de connexion que si la configuration de l’accou-
plement est prévue de façon à empêcher l’inversion de la phase et du neutre. Installer un interrupteur principal sur le
tableau de commande pour l’installation de chauffage, selon les prescriptions des lois en vigueur.
•
La totalité du système électrique et notamment toutes les sections des câbles, doivent être adaptés à la puissance maxi-
male absorbée, indiquée sur la plaque signalétique de l’appareil et dans la présente notice.
•
Si le câble électrique du brûleur est défectueux, le faire remplacer uniquement par un personnel qualifié.
•
Ne touchez jamais le brûleur lorsque des parties de votre corps sont mouillées ou si vous êtes déchaussés.
•
Ne pas forcer les câbles électriques et ne pas les placer à proximité des sources de chaleur.
•
La longueur des câbles utilisés doit permettre l’ouverture du brûleur et éventuellement de la porte de la chaudière.
•
Les connexions électriques doivent être réalisées exclusivement par un personnel qualifié et doivent être conformes aux
réglementations en vigueur en matière d’électricité.
•
Après avoir retiré les emballages, s’assurer de l’intégrité du contenu. En cas de doute, ne pas utiliser le brûleur et
s’adresser au fournisseur.
Le matériel d’emballage (cages en bois, carton, sacs en plastique, polystyrène expansé, etc...) représente une forme de
pollution et de risque potentiel s’il est jeté n’importe où; il faut donc le regrouper et le déposer de manière adéquate dans
un endroit approprié.
DESCRIPTION
Ce sont des brûleurs à air soufflé, avec mélange gaz-air au niveau de la tête de combustion, à deux phases d’allumage.
Ils sont entièrement automatiques et équipés des contrôles pour un maximum de sécurité. Ils peuvent être jumelés à tout
type de foyer en dépression ou en pression, dans la plage de travail prévu. La partie gaz est surclassée ce qui consent au
brûleur de fonctionner même avec une pression de réseau très basse. L’inspection de l’ensemble des éléments constitutifs
est facile et ne nécessite pas du débranchement du brûleur du réseau de gaz. Ces brûleurs sont dotés d’un habillage qui
leur confère une compacité, une protection et une insonorisation particulières.

- 16 -
DIMENSIONS mm
COMPOSANTS PRINCIPAUX
* Les dimensions sont en proportion avec le brûleur équipé de rampe de 20 mbars.
Légende
1 Pressostat du gaz
2 Vanne de fonctionnement
3 Transformateur d’allumage
4 Bride de fixation chaudière
5 Coffret de sécurité
6 Plaque des composants
7 Moteur
8 Pressostat de l’air
9 Tête de combustion
10 Corps du brûleur
11 Coffre
12 Ventilateur
13 Vanne de sécurité
14 Filtre stabilisateur
15 Servocommande
10
EM 50/2-E
EM 70/2-E
1070
1110
Modèle A B C H
ØG
min. max.
DEF ØLNQ*
STU*
min. max.
X*
420
420
420
490
655
695
415
415
170
170
392
392
160
160
200
200
180
180
230
230
960
1100
150
150
350
380
290
300
410
510
11
/2 ”
2”
min.
Ø
M 10
M 14

- 17 -
FRANÇAIS
ALLUMAGE
Ouvrir le robinet du gaz, afficher la température souhaitée sur le thermostat de réglage de la chaudière. Le coffret de sécuri-
té effectuera le test d’auto-contrôle, puis le brûleur s’allumera automatiquement. Si l’allumage ne se fait pas et que le pous-
soir d’arrêt est allumé, appuyer sur ce dernier de manière à ce que le coffret de sécurité répète le test d’auto-contrôle.
ARRET PROLONGE
En cas d’arrêt prolongé du brûleur, fermer le robinet du gaz et couper l’alimentation électrique de l’appareil.
ENTRETIEN
Une fois par an, faire effectuer par un personnel spécialisé les opérations suivantes:
- Contrôle de l’étanchéité interne des vannes.
- Nettoyage du filtre.
- Nettoyage du ventilateur et de la tête.
- Contrôle des positions des pointes des électrodes d’allumage et de la position de l’électrode de contrôle.
- Etallonage des pressostats air et gaz.
- Contrôle de la combustion, avec relevé des taux de CO2- CO - température des fumées.
- Contrôle de l’étanchéité de l’ensemble des joints.
ANOMALIES DE FONCTIONNEMENT
PANNE CAUSE REMEDE
1 LE BRULEUR NE DEMARRE
PAS.
A. Absence d’énergie électrique.
B. Le gaz n’arrive pas au brûleur.
A. Contrôler les fusibles de la ligne
d’alimentation. Contrôler le fusible
du coffret électrique. Contrôler la
ligne des thermostats et du pres-
sostat du gaz.
B. Contrôler l’ouverture des dispositifs
d’interception situés le long de la
tubulure d’alimentation.
2 LE BRULEUR DEMARRE, LA
FLAMME NE SE FORME PAS ET
LE BRULEUR SE MET EN SECU-
RITE.
A. Les vannes du gaz ne s’ouvrent
pas..
B. Pas d’étincelle entre les pointes des
électrodes.
C. Pas de signal d’autorisation du
pressostat de l’air.
A. Contrôler le fonctionnement des
vannes.
B. Contrôler le fonctionnement du
transformateur d’allumage; con-
trôler la position des pointes des
électrodes.
C. Contrôler le réglage et le fonction-
nement du pressostat de l’air.
3 LE BRULEUR DEMARRE, LA
FLAMME SE FORME ET LE BRU-
LEUR SE MET EN SECURITE.
A. Non-détection ou mauvaise détec-
tion de la flamme par l’électrode de
contrôle.
A. Contrôler la position de l’électrode
de contrôle.
Contrôler la valeur du courant d’io-
nisation.

- 18 -
INHALTSVERZEICHNIS
ALLGEMEINE VORSCHRIFTEN Seite 19
BESCHREIBUNG “ 20
ABMESSUNGEN “ 21
HAUPTBESTANDTEILE “ 21
EINSCHALTEN “ 22
LÄNGERE NICHTBENUTZUNG “ 22
WARTUNG “ 22
BETRIEBSSTÖRUNGEN “ 22
ÜBEREINSTIMMUNG
Gasbrenners EM sind in übereinstimmung :
• Richtlinie Gas Geräte EWG 90/396
• Richtlinie Elektromagnetische Verträglichkeit EWG 89/336
• Niederspannungsrichtlinie EWG 73/23
Für die Produktion – Seriennummer, beziechen Sie sich an das technische
Datenschild des brenner.
LAMBORGHINI CALOR S.p.A.
Dott. Felice Bo’
(Direttore Generale)
________________________________
Wir gratulieren Ihnen...
... zu Ihrer ausgezeichneten Wahl.
Wir danken Ihnen für das unseren Produkten entgegengebrachte Vertrauen.
LAMBORGHINI CALORECLIMA ist seit 1959 aktiv in Italien und der Welt vertreten mit einem feinmaschigen
Netz von Vertretern und Vertragshändlern, die die ständige Anwesenheit des Produkts auf dem Markt gewährlei-
sten. Dazu kommt ein technischer Kundendienst, “LAMBORGHINI SERVICE”, dem die qualifizierte Wartung des
Produkts anvertraut ist.

- 19 -
DEUTSCH
ALLGEMEINE VORSCHRIFTEN
•Das vorliegende Handbuch stellt einen wesentlichen und grundlegenden Bestandteil des Produkts dar und muß dem
Installateur übergeben werden. Die hier enthaltenen Anweisungen sind genau durchzulesen, da sie wichtige Hinweise
zur Installations-, Betriebs- und Wartungssicherheit liefern. Dieses Handbuch muß für ein späteres Nachlesen sor-
gfältig aufbewahrt werden. Die Installation des Brenners muß unter Beachtung der geltenden Bestimmungen und der
Anleitungen des Herstellers von Fachpersonal ausgeführt werden. Eine unsachgemäße Installation kann Schäden an
Personen, Tieren oder Sachen hervorrufen, für die der Hersteller keine Haftung übernimmt.
•Dieses Gerät darf nur für den Verwendungszweck, für den es ausdrücklich bestimmt ist, eingesetzt werden. Jede ande-
re Verwendung gilt als unsachgemäß und damit als gefährlich. Der Hersteller kann nicht für eventuelle Schäden durch
eine unsachgemäße, falsche und unvernünftige Verwendung haftbar gemacht werden.
•Vor dem Ausführen von Reinigungs- und Wartungsarbeiten die Stromzufuhr zum Gerät unterbrechen; hierzu den
Anlagenschalter oder die entsprechenden Absperrorgane betätigen.
•Bei Defekten oder nicht einwandfreiem Betrieb das Gerät ausschalten. Keine Reparaturversuche oder direkten Eingriffe
vornehmen. Wenden Sie sich in diesen Fällen ausschließlich an qualifiziertes Fachpersonal. Eine eventuelle Reparatur
der Produkte darf nur von einem durch die Herstellerfirma autorisierten Vertragskundendienst unter Verwendung von
Originalersatzteilen erfolgen. Die Nichteinhaltung dieser Vorschrift kann die Sicherheit des Geräts gefährden. Die
Anweisungen des Hersteller sind unbedingt zu befolgen, um die Leistungsfähigkeit des Geräts und einen einwandfreien
Betrieb zu gewährleisten. Die turnusmäßige Wartung ist von Fachpersonal auszuführen.
•
Sollte das Gerät nicht mehr genutzt werden, müssen die Teile, die mögliche Gefahrenquellen darstellen, entschärft werden.
•Die Umstellung von einer Gasart (Erdgas oder Flüssiggas) auf eine andere darf ausschließlich von Fachpersonal vor-
genommen werden.
•Vor der Inbetriebnahme des Brenners ist von Fachpersonal überprüfen zu lassen:
a) ob die Brennerdaten auf der Kenndatentafel mit den Daten des Gas- und Stromnetzes übereinstimmen;
b) ob die Eichung des Brenners mit der Kesselleistung vereinbar ist;
c) ob die Zufuhr von Verbrennungsluft und die Ableitung derAbgase vorschriftsmäßig nach den geltenden Bestimmungen
erfolgen;
d) ob die Belüftung und die normale Wartung des Brenners gewährleistet sind.
•Nach jedem Öffnen des Gashahns einige Minuten warten, bevor der Brenner wieder eingeschaltet wird.
•Vor jedem Eingriff, bei dem der Brenner abmontiert wird oder die Inspektionszugänge geöffnet werden, die Stromzufuhr
unterbrechen und die Gashähne abdrehen.
•Keine Behälter mit entzündlichen Stoffen in dem Raum, in dem sich der Brenner befindet, abstellen.
•Wird Gasgeruch wahrgenommen, keine Elektroschalter betätigen. Türen und Fenster öffnen. Die Gashähne abdrehen.
Fachpersonal verständigen.
•Der Heizraum muß Öffnungen nach außen aufweisen, die den örtlich geltenden Bestimmungen entsprechen. Bei
Zweifeln hinsichtlich der Luftzirkulation empfehlen wir vor allem die Messung des CO2-Werts bei mit voller Leistung
laufendem Brenner in dem nur über die Öffnungen für die Luftversorgung des Brenners belüfteten Raum. Anschließend
wird der CO2-Wert ein zweites Mal bei geöffneter Tür gemessen. Die in beiden Fällen gemessenen CO2-Werte dürfen
nicht wesentlich voneinander abweichen. Sollten sich mehr als ein Brenner und ein Gebläse in demselben Raum befin-
den, muß dieser Test bei gleichzeitigem Betrieb aller Geräte ausgeführt werden.
•Niemals die Luftöffnungen des Heizraums, die Ansaugöffnungen des Brennergebläses und die Luftleitungen oder die
bestehenden Gebläse- und Dissipationsgitter verstopfen, zur Vermeidung von:
- Bildung von Giftgas-/Explosivgasmischungen in der Luft des Heizraums;
-
Verbrennung mit unzureichender Luft, was einen gefährlichen, teuren und umweltschädlichen Betrieb zur Folge hat.
•Der Brenner muß stets vor Regen, Schnee und Frost geschützt sein.

- 20 -
•Der Heizraum ist stets sauber und frei von flüchtigen Stoffen zu halten, die in das Gebläseinnere gesaugt werden
könnten und somit die Innenleitungen des Brenners oder des Brennerkopfes verstopfen könnten. Besonders schädlich
ist Staub, insbesondere wenn die Möglichkeit besteht, daß er sich auf den Schaufeln des Gebläses absetzt, wodurch
die Belüftung vermindert wird und bei der Verbrennung Verschmutzungen entstehen. Staub kann sich auch auf dem
rückwärtigen Teil der Stauscheibe für die Flammenstabilität im Brennerkopf ansammeln und ein mageres Gas-Luft-
Gemisch bilden.
•Der Brenner muß mit dem für ihn vorgesehenen Brennstoff versorgt werden, wie dies auf der Kenndatentafel und
in den technischen Daten dieses Handbuchs angegeben ist. Die Brennstoffleitung zur Brennerversorgung muß
absolut dicht und unbiegsam sein, unter Einfügung einer Dehnungsverbindung aus Metall mit Flanschanschluß oder
Anschlußverschraubung. Ferner muß sie mit allen Kontroll- und Sicherheitsmechanismen ausgestattet sein, die von
den örtlich geltenden Bestimmungen verlangt werden. Es ist besonders darauf zu achten, daß während der Installation
keine Fremdkörper in die Leitung gelangen.
•Sicherstellen, daß die für den Anschluß verwendete Stromversorgung mit den auf der Kenndatentafel und in diesem
Handbuch angegebenen Daten übereinstimmt. Der Brenner muß nach den geltenden Bestimmungen vorschriftsmäßig
an ein taugliches Erdungssystem angeschlossen werden. Sollten hinsichtlich der Tauglichkeit Zweifel bestehen, muß
eine Überprüfung durch Fachpersonal durchgeführt werden.
•Niemals die Kabel des Nulleiters mit denen der Phase vertauschen.
•Der Brenner kann mit dem Stromnetz nur dann über einen Steckeranschluß verbunden werden, wenn dieser so
ausgestattet ist, daß die Konfiguration der Verbindung die Vertauschung von Phase und Nulleiter ausschließt. Auf der
Schalttafel einen Hauptschalter für die Heizanlage installieren, wie von der bestehenden Gesetzgebung verlangt.
•
Das gesamte Elektrosystem und insbesondere alle Kabelquerschnitte müssen auf den Höchstwert der Leistungsaufnahme,
angegeben auf der Kenndatentafel und in diesem Handbuch, abgestimmt sein.
•
Wenn das Brennerversorgungskabel defekt ist, darf es nur von Fachpersonal ausgetauscht werden.
•
Den Brenner niemals mit nassen Körperteilen oder ohne Schuhe berühren.
•
Die Versorgungskabel niemals strecken (dehnen); von Wärmequellen fernhalten.
•
Die Länge der verwendeten Kabel muß die Öffnung des Brenners und gegebenenfalls der Kesseltür zulassen.
•
Die Elektroanschlüsse dürfen ausschließlich von Fachpersonal unter genauester Einhaltung der geltenden Bestimmungen
für elektrische Anlagen ausgeführt werden.
•
Nach Entfernen des Verpackungsmaterials den Inhalt überprüfen und sicherstellen, daß die Teile während des
Transports nicht beschädigt wurden. Im Zweifelsfall den Brenner nicht verwenden und die Lieferfirma verständigen.
Das Verpackungsmaterial (Lattenkisten aus Holz, Karton, Plastiktüten, Schaumstoff, usw.) stellt eine Quelle von
Verschmutzung und Gefahren dar, wenn es achtlos liegen gelassen wird. Es muß zusammengestellt und entsprechend
(an einem geeigneten Ort) entsorgt werden.
BESCHREIBUNG
Gebläsebrennermit Gas-Luft-Gemisch am Brennerkopf, mitzwei Zündphasen.Vollautomatisch undmit Kontrolleinrichtungen
für größtmögliche Sicherheit ausgestattet. Sie können innerhalb des vorgesehenen Arbeitsfelds in beliebigen
Feuerungsanlagen mit Überdruck oder Unterdruck verwendet werden. Der Gasteil ist überdimensioniert, damit er auch
bei sehr niedrigem Netzdruck funktionieren kann. Alle Teile sind leicht zugänglich für die Inspektion, ohne daß dafür der
Gasanschluß unterbrochen werden muß. Die Haube verleiht dem Ganzen eine besondere Kompaktheit, Sicherheit und
Schalldämpfung.
