Safety 02
EN Before you start
100%
0%
IMPORTANT Do not use
with a dimmer switch.
IMPORTANT! Retain for future
reference: read carefully.
• These instructions are for your safety.
Please read through them thoroughly prior
to installation and retain them for future
reference.
• All fittings must be installed by a competent
person in accordance with local regulations
(IET wiring regulation BS7671).
• Check the pack and make sure you have all
of the parts listed.
• Remove all packaging, wrap etc from the
product.
• Decide on the appropriate location for your
product.
CAUTION: IP65 is guaranteed when
the product is properly installed and
sealed.
CAUTION: Adjusting is only possible by
means of a tool; Make sure the power
supply has been switched off before
adjustment; The adjusting screw need
to be firmly fixed in correct position
after adjustment.
• Always avoid the product to be located at
corrosive environment.
• Always refer to the installation drawing for
the orientation of the product.
• The product must be securely fixed to the
mounting surface using the screws and wall
plugs supplied. The screws and wall plugs
supplied are suitable for “masonry” only.
Other fixings not supplied and must be
purchased.
• Take care not to drill into any pipes or
mains cables beneath the surface during
mounting holes preparation.
IMPORTANT: The fixing point(s)
selected must be capable of supporting
the full weight of the light fitting.
CAUTION: Ensure the cable is routed
so it does not present a hazard (avoid
dangling loops where the cable is likely
to be pulled/caught).
• Wiring diagram is for reference only. Always
refer to the terminal marking for wiring.
Ensure that all electrical connections are
tight and that no loose strands are left out
of the terminal block.
• Never put anything on the product or hang
anything on any part of this product.
• Never use the terminal cables to bear the
product weight.
• The external flexible cable or cord of this
luminaire cannot be replaced; if the cord is
damaged, the luminaire must be destroyed.
• Non-replaceable control gear.
• When the product does not light after
installation:
> Ensure there is no electricity failure
> Ensure all the connections are secured
• If you have any doubt about installation/
use of this product, consult a qualified
electrician.
• Always disconnect the product from mains
at least 10 minutes allowing to cool down
before any maintenance or adjustment.
• It is recommended to have a regular
schedule of care and maintenance to keep
the surface condition well.
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 2215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 2 3/5/2021 4:32 PM3/5/2021 4:32 PM

Safety 03
Technical data
Supply
voltage: 220-240 VAC, 50/60 Hz Energy
efficiency
class:
This product contains a light
source of energy efficiency class
<F>
Bulb type:
LED 20 W
The light source of this luminaire
is not replaceable; when the light
source reaches its end of life the
whole luminaire shall be replaced.
Do not stare at the operating light
source.
Class I product, must be
connected to earth.
IP65 Jet-proof
Waste electrical products should
not be disposed of with household
waste. Please recycle where
facilities exist. Check with your
Local Authority or local store for
recycling advice.
Product: Weight: 0.45 kg
Dimension:
H. 9.6 x W. 14.4 x D. 9.2 cm
Max. projected area: 17.8 m2
Do not use with a dimmer switch.
Conformity with all relevant EC
Directive requirements. xxWyy xx-year; yy-week of the year
Conformity with all relevant UK
legislation requirements.
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 3215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 3 3/5/2021 4:32 PM3/5/2021 4:32 PM

Sécurité 04
FR Avant de commencer
100%
0%
IMPORTANT Ne
pas utiliser avec un
variateur d’intensité
lumineuse.
IMPORTANT - a lire soigneusement
et a conserver pour consultation
ulterieure.
• Les consignes suivantes visent à
assurer votre sécurité. Veuillez les lire
attentivement avant de procéder à
l’installation et les conserver pour pouvoir
vous y référer ultérieurement.
• Toutes les installations doivent être
effectuées par une personne compétente
conformément aux réglementations sur les
branchements électriques IEE
(NF C 15 100).
• Assurez-vous de la présence de toutes les
pièces répertoriées.
• Retirez le produit de l’emballage.
• Choisissez l’emplacement approprié pour
votre produit.
ATTENTION: IP65 est garanti lorsque
le produit est correctement installé et
scellé.
ATTENTION: le réglage n’est possible
qu’à l’aide d’un outil; assurez-vous que
l’alimentation électrique a été coupée
avant de procéder au réglage; la vis de
réglage doit être solidement fixée dans
la bonne position après réglage.
• Évitez toujours d’installer le produit dans un
environnement corrosif.
• Reportez-vous systématiquement au
schéma d’installation.
• Le produit doit être solidement fixé à la
surface de montage à l’aide des vis et
chevilles fournies. Les chevilles murales et
vis fournies sont à fixer uniquement sur des
murs pleins. Pour tout autre type de mur,
veuillez vous équiper de vis et chevilles
adaptées.
• Lors du perçage, veillez à n’endommager
aucun tuyau ou câble électrique.
IMPORTANT : Les points de fixation
sélectionnés doivent être capables de
supporter le poids total de la lampe.
Attention: assurez-vous que
l’acheminement du câble ne présente
aucun danger (évitez les boucles
pendantes, où le câble risque d’être
arraché/accroché).
• Schéma de cablâge à titre de référence
uniquement. Toujours se référer au domino
pour le cablâge. Assurez-vous que tous les
branchements électriques soient fermes et
qu’aucune longueur de fil lâche ne demeure
à l’extérieur du branchement.
• Ne placez ni n’accrochez jamais d’objet sur
ce produit.
• N’utilisez jamais les câbles d’alimentation
pour supporter le poids du produit.
• Le câble souple externe ou le cordon de ce
luminaire ne peut pas être remplacé; si le
cordon est endommagé, le luminaire doit
être détruit.
• Boîtier de commande non remplaçable
• Si le produit ne s’allume pas après
l’isntallation :
> S’assurer qu’il n’y a pas de panne
électrique
> S’assurer que tous les branchements
soient faits
• En cas de doutes concernant le montage
ou l’utilisation de ce produit, consultez un
électricien professionnel.
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 4215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 4 3/5/2021 4:32 PM3/5/2021 4:32 PM

Sécurité 05
• Toujours débrancher le produit au secteur au moins 10 minutes avant toute opération de
maintenance ou de réglage, afin de s’assurer de son refroidissement.
• Il est recommandé d’effectuer un nettoyage et un entretien réguliers pour conserver un bon
état de surface.

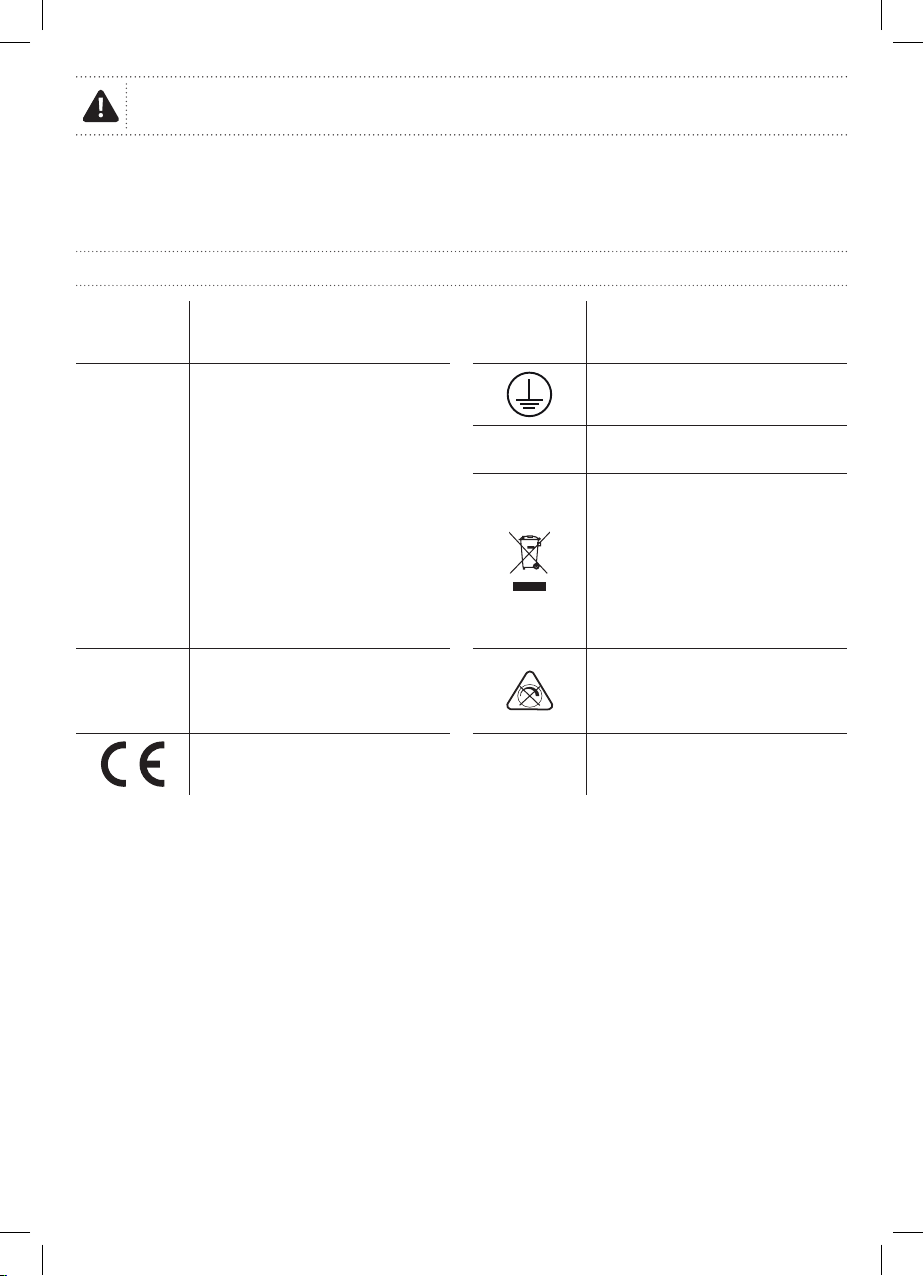

Caractéristiques
Tension
d’alimentation : 220-240 VAC, 50/60 Hz Classe
d’efficacité
énergétique:
ce produit comporte une source
d’éclairage dont la classe
d’efficacité énergétique est <F>
Type
d’ampoule :
LED 20 W
La source lumineuse de ce
luminaire n est pas remplaçable;
lorsque la source lumineuse
atteint sa fin de sa vie, le luminaire
entier doit être remplacé.
Ne pas fixer la source lumineuse
en fonctionnement.
Produit de classe I, doit être
branché à la terre
IP65 Protégé contre les jets provenant
de toutes les directions
Les produits électriques usagés
ne doivent pas être jetés avec
les ordures ménagères. Veuillez
utiliser les aménagements
spécifiques prévus pour les
traiter. Renseignez-vous
auprès des autorités locales ou
du revendeur pour obtenir la
marche à suivre en matière de
recyclage.
Produit: Poids: 0,45 kg
Dimension:
H. 9,6 x L. 14,4 x P. 9,2cm
Surface de projection max.: 17,8 m2
Ne pas utiliser avec un variateur
d’intensité lumineuse.
Conforme à toutes les exigences
des directives européennes xxWyy xx-année; yy-semaine de l’année
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 5215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 5 3/5/2021 4:32 PM3/5/2021 4:32 PM

Informacje dotyczące bezpieczeństwa 06
PL Przed rozpoczęciem użytkowania
100%
0%
UWAGA! Nie używać ze
ściemniaczami.
WAŻNE - należy dokładnie przeczytać
niniejsze informacje i zachować.
• Niniejsze instrukcje służą Twojemu
bezpieczeństwu. Prosimy dokładnie je
przeczytać przed instalacją i zachować do
wglądu.
• Wszystkie elementy montażowe muszą
zostać zainstalowane przez kompetentną
osobę, zgodnie z lokalnymi przepisami.
• Sprawdź opakowanie i upewnij się, że
znajdują się w nim wszystkie części.
• Usuń całe opakowanie, folię itd. z produktu.
• Wybierz miejsce na montaż urządzenia.
PRZESTROGA: IP65 – gwarancja ma
zastosowanie tylko wtedy, gdy produkt
został prawidłowo zamontowany i
zabezpieczony.
PRZESTROGA: Regulację ustawienia
można wykonać tylko przy użyciu
narzędzia. Przed przystąpieniem
do regulacji upewnić się, że zostało
odłączone zasilanie. Po ustawieniu
lampy należy dobrze dociągnąć śrubę
regulacyjną (do jej właściwej pozycji).
• Unikać montażu produktu w miejscach
narażonych na korozję.
• Zawsze korzystaj z rysunków montażowych
umieszczonych w instrukcji, aby mieć
większy pogląd na temat produktu.
• Produkt musi być solidnie przymocowany
do powierzchni montażowej za pomocą
dołączonych śrub i kołków rozporowych.
Dołączone śruby i kołki rozporowe są
przeznaczone do montażu wyłącznie na
litych ścianach. Upewnij się, że używasz
właściwych śrub i kołków rozporowych na
ścianach innego typu. W razie wątpliwości
zasięgnij fachowej porady.
• Wywierć dziury, zwracając uwagę, aby
nie uszkodzić rur lub kabli elektrycznych
znajdujących się pod powierzchnią.
WAŻNE: Wybrane miejsce(a) montażu
musi być w stanie udźwignąć cały
ciężar oprawy oświetleniowej.
Przestroga: Upewnić się, że kabel
jest poprowadzony w sposób nie
stwarzający zagrożenia (unikać
zawieszania kabla w sposób, który
umożliwia jego pociągnięcie/
zahaczenie).
• Schemat połączeń jest schematem
tylko poglądowym. Zawsze odnoś się
do oznakowania przewodów w instalacji.
Upewnij się że wszystkie połączenia
elektryczne są mocno wykonane i że nie
ma luźnych połączeń z listwą zaciskową.
• Nigdy nie umieszczaj ani nie wieszaj na
produkcie jakichkolwiek przedmiotów.
• Nigdy nie wieszaj lamp na przewodach
zasilających.
• Elastyczny przewód zewnętrzny lampy
nie podlega wymianie; jeśli zostanie
uszkodzony, należy oddać lampę na złom.
• Niewymienne urządzenie sterownicze
• Gdy produkt nie zaświeci się po instalacji,
upewnij się że:
> nie ma awarii instalacji elektrycznej,
> wszystkie połączenia są prawidłowe i
bezpiecznie wykonane
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 6215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 6 3/5/2021 4:32 PM3/5/2021 4:32 PM

Informacje dotyczące bezpieczeństwa 07
• Jeśli masz jakiekolwiek wątpliwości dotyczące montażu/użycia niniejszego produktu,
skonsultuj się z wykwalifikowanym elektrykiem.
• Zawsze odłącz produkt od zasilania przed wykonaniem naprawy, konserwacji lub regulacji,
minimum 10 minut przed wykonaniem tych czynności , aby produkt mógł się schłodzić.
• Zaleca się prowadzenie regularnego harmonogramu konserwacyjnego, aby utrzymywać
powierzchnię w dobrym stanie.
Dane techniczne
Napięcie
znamionowe: 220-240 VAC, 50/60 Hz Klasa
efektywności
energetycznej
źródło światła zastosowane
w tym produkcie ma klasę
efektywności energetycznej <F>
Rodzaj
żarówki:
LED 20 W
Źródło światła z oprawy nie jest
wymienne. Jeśli źródło światła
przestanie działać,cała oprawa
powinna być zastąpiona nową.
Nie należy patrzeć na świecące
się źródło światła.
Klasa I, produkt musi być
podłączony do uziemienia
IP65 Wodoodporność
Zużytych urządzeń
elektrycznych nie należy
wyrzucać razem z odpadami
komunalnymi. Należy oddać
je do sklepów Castoramy w
wyznaczonych miejscach.
Wskazówki dotyczące recyklingu
można uzyskać od lokalnych
władz lub od sprzedawcy.
Produkt: Ciężar: 0,45 kg
Wymiary:
Wys. 9,6 x szer. 14,4 x gł. 9,2 cm
Maks. powierzchnia wystająca:
17,8 m2
Nie używać ze ściemniaczami.
Zgodność z odpowiednimi
wymaganiami dyrektywy WE xxWyy xx-rok; yy-tydzień roku
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 7215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 7 3/5/2021 4:32 PM3/5/2021 4:32 PM

Seguridad
08
ES Antes de empezar
100%
0%
ATENCIÓN! No utilizar
con regulador de
intensidad.
IMPORTANTE - guarde esta
inormación para futuras consultas: lea
atentamente.
• Estas instrucciones son para su seguridad.
Por favor, léalas por completo antes de
proceder a la instalación y consérvelas
para futura referencia.
• La instalación debe llevarla a cabo una
persona competente de acuerdo al
reglamento electrotécnico de baja tensión
(Real Decreto 842/2002).
• Compruebe el paquete y asegúrese de
que contiene todos los componentes
enumerados.
• Retire el embalaje del producto.
• Decida el lugar donde va a colocar el
producto.
PRECAUCIÓN: IP65 está
garantizado cuando el producto está
correctamente instalado y sellado.
PRECAUCIÓN: Solo se puede ajustar
por medio de una herramienta;
asegúrese de que la fuente de
alimentación está apagada antes del
ajuste; el tornillo de ajuste debe fijarse
firmemente en la posición correcta
después del ajuste.
• Evite siempre situar el producto en
ambientes corrosivos.
• Consulte siempre el esquema de montaje
para orientarse del producto.
• El producto se debe asegurar firmemente
a la superficie de montaje utilizando los
tornillos y tarugos incluidos. Los tarugos
y tornillos incluidos son aptos solo para
muros sólidos. Para cualquier otro tipo de
pared, asegúrese de utilizar los tornillos y
tarugos adecuados.
• Taladre los agujeros con cuidado de no
dañar tuberías ni cables de suministro
eléctrico que haya bajo la superficie.
IMPORTANTE: El(los) punto(s) de
fijación seleccionados deben ser
capaces de sostener el peso completo
de la instalación.
Precaución: Asegúrese de colocar el
cable de modo que no presente ningún
peligro (evite que el cable forme bucles
colgantes que pueden engancharse o
arrastrase con algún objeto).
• El diagrama eléctrico es solo una
referencia. Siempre consulte el marcado
del terminal para el cableado. Asegúrese de
que todos los terminales eléctricos estén
fijados y el cableado no quede fuera del
terminal.
• Nunca cuelgue ni coloque nada sobre el
producto.
• Nunca utilice los cables de alimentación
para sujetar el peso del producto.
• El cable flexible externo de esta luminaria
no se puede sustituir; si el cable está
dañado, la lámpara se debe desechar.
• Mecanismo de control no reemplazable
• Si el producto no se ilumina despues de la
instalación:
> Asegúrese de que hay corriente
> Asegúrese de que todas las conexiones
son correctas
• Si tiene alguna duda acerca del montaje/
el uso de este producto, consulte a un
electricista cualificado.
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 8215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 8 3/5/2021 4:32 PM3/5/2021 4:32 PM

Seguridad
09
• Desconecte el producto de la red eléctrica como mínimo 10 minutos antes de realizar
cualquier mantenimiento o ajuste, para asegurar la refrigeración.
• Se recomienda tener un programa de cuidado y mantenimiento regular para mantener en
buen estado la superficie.
Datos técnicos
Tensión de
alimentación: 220-240 VAC, 50/60 Hz Clase de
eficiencia
energética:
este producto contiene una
fuente de luz con clase de
eficiencia energética <F>
Tipo de
bombeta:
LED 20 W
La fuente de luz de estas
luminarias no es reemplazable,
cuando la fuente de luz llega al
final de la vida, toda la luminaria
debe ser reemplazada.
No debe mirar fijamente la fuente
de luz en funcionamiento.
Producto de clase I, debe tener
toma de tierra
IP65 Rezistent la jeturi de apă
Los productos eléctricos
usados no deben incluirse en los
desperdicios domésticos. Por
favor, utilice las instalaciones a su
disposición para un tratamiento
específico de los mismos.
Pregunte a las autoridades
locales o a su minorista cómo
puede reciclar.
Producto: Peso: 0,45 kg
Dimensión:
Al. 9,6 x An. 14,4 x Prof. 9,2 cm
Máx. área proyectada: 17,8 m2
Atención no utilizar con
regulador de intensidad.
En conformidad con todas las
exigencias relevantes de la CE xxWyy xx-año; yy-semana del año
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 9215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 9 3/5/2021 4:32 PM3/5/2021 4:32 PM

Segurança
10
PT Antes de começar
100%
0%
CUIDADO! NÃO UTILIZE
COM VARIADOR DE
INTENSIDADE.
IMPORTANTE - GUARDAR PARA
CONSULTAR EN EL FUTURO: LEER
DETENIDAMENTE.
• Estas instruções servem para sua
segurança. Por favor, leia-as com atenção
antes da instalação e guarde-as para
futuras referências.
• Todas as ligações deverão ser efetuadas
por uma pessoa competente, de acordo
com as normas locais.
• Verifique a caixa e certifique-se de que
tem todas as peças listadas.
• Retire todo o material de empacotamento,
de embrulho, etc., do produto.
• Escolha um local adequado para o seu
produto.
ATENÇÃO: O IP65 é garantido quando
o produto está corretamente instalado
e vedado.
ATENÇÃO: O ajuste só é possível
utilizando uma ferramenta; Certifique-
se de que a fonte de alimentação foi
desligada antes do ajuste; O parafuso
de ajuste deve ser fixado firmemente
na posição correta após o ajuste.
• Evite, sempre, que o produto esteja
localizado num ambiente corrosivo.
• Consulte sempre o esboço de instalação
para informações quanto ao produto.
• O produto deverá ser bem fixado na
superfície de montagem, com os parafusos
e buchas fornecidas. Os parafusos
e buchas fornecidas são adequados
apenas para “alvenaria”. Outros tipos de
fixadores não são fornecidos e terão de ser
adquiridos.
• Tenha cuidado para não perfurar tubagens
ou cabos de alimentação por detrás da
superfície durante a preparação dos
orifícios de fixação.
IMPORTANTE: Os pontos de fixação
selecionados têm de ser capazes
de suportar o peso por completo da
instalação de iluminação.
Atenção: Certifique-se que o cabo
disposto de modo a que não represente
perigo (evite que fique suspenso onde
seja suscetível de ser puxado/ficar
preso).
• O diagrama da cablagem serve apenas de
referência. Consulte sempre a marca do
terminal quanto à cablagem. Certifique-se
de que todas as ligações elétricas estão
bem fixadas e que não são deixadas tiras
soltas fora do bloco do terminal.
• Nunca coloque nada em cima do produto
nem suspenda nada em nenhuma parte
deste produto.
• Nunca use os cabos do terminal para suster
o peso do produto.
• O cabo flexível externo ou fio deste
candeeiro não pode ser substituído; se o fio
estiver danificado, o candeeiro tem de ser
destruído.
• Dispositivo de controlo não substituível
• Quando o produto não acende após a
instalação:
> Certifique-se de que não há qualquer
falha de eletricidade
> Certifique-se de que todas as ligações
estão corretas
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 10215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 10 3/5/2021 4:32 PM3/5/2021 4:32 PM

Segurança
11
• Se tiver dúvidas quanto à instalação/utilização deste produto, consulte um eletricista
qualificado.
• Desligue sempre o produto da alimentação pelo menos 10 minutos antes de proceder à
manutenção ou ajuste, para que este possa arrefecer.
• É recomendado ter um plano regular de cuidado e manutenção para manter a superfície em
bom estado.
Dados técnicos
Tensão de
alimentação: 220-240 VAC, 50/60 Hz Eficiência
energética
classe:
Este produto contém uma fonte
de luz de classe de eficiência
energética <F>
Tipo de
lâmpada:
LED 20 W
A lâmpada deste dispositivo
de iluminação não pode ser
substituída. Quando a lâmpada
atingir o fim do seu tempo de
vida, deverá substituir todo o
dispositivo de iluminação.
Não olhe diretamente para a
fonte de iluminação.
Produto de classe I. Tem de ser
ligado à terra
IP65 À prova de jatos
Os produtos elétricos residuais
não deverão ser eliminados
juntamente com o lixo
doméstico comum. Por favor,
recicle, se houver instalações
adequadas para isso. Consulte
as autoridades locais ou o seu
revendedor quanto a conselhos
de reciclagem.
Produto: Peso: 0,45 kg
Dimensão:
L 9,6 x A 14,4 x P 9,2 cm
Área máxima projetada: 17,8 m2
Cuidado não utilize com variador
de intensidade.
Em conformidade com todos os
requerimentos da Diretiva CE
relevante xxWyy xx-ano; yy-semana do ano
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 11215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 11 3/5/2021 4:32 PM3/5/2021 4:32 PM

EN Guarantee FR Garantie
12
EN Guarantee
• We take special care to select high quality materials and use manufacturing techniques that allow
us to create products incorporating design and durability. This product LAP LED Floodlight has a
manufacturer’s guarantee of 3 years against manufacturing defects, from the date of purchase (if
bought in store) or date of delivery (if bought online), at no additional cost for normal (non-professional
or commercial) household use.
• To make a claim under this guarantee, you must present your proof of purchase (such as a sales
receipt, purchase invoice or other evidence admissible under applicable law), please keep your proof of
purchase in a safe place. For this guarantee to apply, the product you purchased must be new, it will not
apply to second hand or display products. Unless stated otherwise by applicable law, any replacement
product issued under this guarantee will only be guaranteed until expiry of the original period guarantee
period.
• This guarantee covers product failures and malfunctions provided the product was used for the purpose
for which it is intended and subject to installation, cleaning, care and maintenance in accordance with
the information contained in these terms and conditions, in the user manual and standard practice,
provided that standard practice does not conflict with the user manual.
• This guarantee does not cover defects and damage caused by normal wear and tear or damage
that could be the result of improper use, faulty installation or assembly, neglect, accident, misuse, or
modification of the product. Unless stated otherwise by applicable law, this guarantee will not cover, in
any case, ancillary costs (shipping, movement, costs of uninstalling and reinstalling, labour etc), or direct
and indirect damage.
• If the product is defective, we will, within a reasonable time, replace or refund.
• Rights under this guarantee are enforceable in the country in which you purchased this product.
Guarantee related queries should be addressed to the store you purchased this product from.
• The guarantee is in addition to and does not affect your statutory rights.
FR Garantie
• Nous veillons tout particulièrement à sélectionner des matériaux de haute qualité et à utiliser des
techniques de fabrication qui nous permettent de créer des produits à la fois design et durables.
Ce produit LAP LED Projecteur bénéficie d’une garantie fabricant de 3 ans couvrant les défauts de
fabrication à compter de la date d’achat (en cas d’achat en magasin) ou de la date de livraison (en
cas d’achat sur Internet), sans coût supplémentaire pour une utilisation domestique normale (non
commerciale ni professionnelle.
• Pour déposer une réclamation au titre de cette garantie, vous devez présenter votre preuve d’achat
(ticket de caisse, facture d’achat ou toute autre preuve recevable en vertu de la loi en vigueur).
Conservez votre preuve d’achat dans un endroit sûr. Pour que cette garantie soit applicable, le
produit que vous avez acheté doit être neuf. La garantie ne s’applique pas aux produits d’occasion
ou aux modèles d’exposition. Sauf indication contraire prévue par la loi en vigueur, tout produit de
remplacement fourni au titre de la présente garantie ne sera garanti que jusqu’à expiration de la période
de garantie initiale.
• Cette garantie couvre les défaillances et dysfonctionnements du produit, sous réserve que le produit
ait été utilisé conformément à l’usage pour lequel il a été conçu, qu’il ait été installé, nettoyé et entretenu
conformément aux informations contenues dans les présentes conditions générales ainsi que dans le
manuel d’utilisation, et conformément à la pratique, sous réserve que celles-ci n’aillent pas à l’encontre
du manuel d’utilisation.
• Cette garantie ne couvre pas les défauts et dommages causés par l’usure normale ni les dommages
pouvant résulter d’une utilisation non conforme, d’une installation ou d’un assemblage défectueux,
ou d’une négligence, d’un accident, d’une mauvaise utilisation ou d’une modification du produit. Sauf
indication contraire prévue par la loi en vigueur, cette garantie ne couvre en aucun cas les coûts
accessoires (expédition, transport, frais de désinstallation et réinstallation, main d’œuvre, etc.), ni les
dommages directs et indirects.
• Si le produit est défectueux, nous nous engageons, dans un délai raisonnable, à le remplacer ou le
rembourser.
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 12215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 12 3/5/2021 4:32 PM3/5/2021 4:32 PM

FR Garantie PL Gwarancja
13
• Cette garantie est valable dans le pays où vous avez acheté ce produit. Toute demande au titre de la
garantie doit être adressée au magasin où vous avez acheté ce produit.
• Cette garantie s’ajoute à vos droits au titre de la loi, sans les affecter.
• Si vous avez acheté ce produit en France, en plus de cette garantie commerciale, le vendeur reste tenu
de respecter la garantie légale de conformité prévue par les articles L217-4 à L217-14 du Code de la
consommation et aux articles qui concernent les vices cachés de la chose vendue dans les conditions
prévues aux articles 1641 à 1648 et 2232 du Code civil. Le distributeur auprès duquel vous avez acheté
ce produit répond de tout défaut de conformité ou vice caché du produit, conformément aux présentes
dispositions.
• En vertu de l’article L217-16 du Code de la consommation, lorsque l’acheteur demande au vendeur,
pendant la durée de la garantie commerciale qui lui a été consentie lors de l’acquisition ou de la
réparation d’un bien meuble, une remise en état couverte par la garantie, toute période d’immobilisation
d’au moins sept jours vient s’ajouter à la durée de la garantie qui reste à courir. Cette période court à
compter de la demande d’intervention de l’acheteur ou de la mise à disposition pour réparation du bien
en cause, si cette mise à disposition est postérieure à la demande d’intervention. Garantie légale de
conformité (extrait du Code de la consommation) : Article L217-4 du Code de la consommation - Le
vendeur doit livrer un bien conforme au contrat et répond des défauts de conformité existant lors de
la livraison. Il répond également des défauts de conformité résultant de l’emballage, des instructions de
montage ou de l’installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous
sa responsabilité. Article L217-5 du Code de la consommation - Le bien est conforme au contrat : 1. S’il
est adapté à l’objectif généralement prévu pour des biens similaires et, le cas échéant : s’il correspond à
la description donnée par le vendeur et possède les qualités présentées par le vendeur à l’acheteur sous
forme d’échantillon ou de modèle ; s’il présente des qualités que l’acheteur peut légitimement attendre
au regard des déclarations publiques faites par le vendeur, par le fabricant ou par son représentant,
notamment dans la publicité ou l’étiquetage ; 2. Ou s’il présente les caractéristiques définies d’un
commun accord par les parties ou est propre à tout usage spécial recherché par l’acheteur, porté à la
connaissance du vendeur et que ce dernier a accepté. Article L217-12 du Code de la consommation -
Toute réclamation suite à un défaut de conformité est limitée à deux ans à compter de la livraison du
bien. Garantie légale sur les vices cachés (extrait du Code de la consommation) : Article 1641 du Code
civil - Le vendeur est tenu de la garantie en cas de défauts cachés de la chose vendue qui la rendent
impropre à l’usage auquel on la destine, ou qui diminuent tellement cet usage que l’acheteur ne l’aurait
pas acquise, ou n’en aurait donné qu’un moindre prix, s’il les avait connus. Article 1648 du Code civil
(alinéa 1) - Toute réclamation résultant de vices cachés doit être faite par l’acheteur dans un délai de
deux ans à compter de la découverte du vice.
PL Gwarancja
• Przykładamy szczególną wagę do tego, aby wybierać materiały wysokiej jakości i stosować techniki
produkcyjne, które umożliwiają tworzenie wytrzymałych, a zarazem atrakcyjnych produktów. Ten
produkt LAP LED Reflektor
ma gwarancję producenta na 3 lat, która obejmuje wady produkcyjne,
począwszy od daty zakupu (zakup w sklepie) lub dostawy (zakup przez Internet) bez dodatkowych
kosztów w przypadku normalnego (nieprofesjonalnego lub niekomercyjnego) użytku domowego.
• Aby dokonać zgłoszenia reklamacyjnego, należy przedstawić dowód zakupu (np. paragon, fakturę
lub inny dowód na mocy obowiązujących przepisów prawa). Dowód zakupu należy przechowywać w
bezpiecznym miejscu. Gwarancja obejmuje produkty nowe; nie obejmuje produktów używanych lub z
ekspozycji. Produkt zamienny objęty niniejszą gwarancją będzie nią objęty aż do wygaśnięcia okresu
obowiązywania gwarancji oryginalnego produktu, chyba że określono inaczej w obowiązujących
przepisach prawa.
• Niniejsza gwarancja obejmuje wady i uszkodzenia produktu, pod warunkiem że produkt był używany
zgodnie z przeznaczeniem oraz zamontowany, czyszczony i konserwowany zgodnie z informacjami
zawartymi powyżej oraz w instrukcji obsługi, a także ze standardowymi praktykami (jeśli te praktyki nie
są sprzeczne z instrukcją użytkownika).
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 13215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 13 3/5/2021 4:32 PM3/5/2021 4:32 PM

PL Gwarancja ES Garantía
14
• Niniejsza gwarancja nie obejmuje wad ani uszkodzeń wynikających z normalnego zużycia lub uszkodzeń
będących skutkiem niewłaściwego używania, montażu lub złożenia, a także zaniedbania, wypadku i
modyfikacji produktu. Gwarancja nie obejmuje w żadnym wypadku dodatkowych kosztów (transportu,
przenoszenia, montażu i demontażu, robocizny itd.) ani strat bezpośrednich lub pośrednich, chyba że
określono inaczej w obowiązujących przepisach prawa.
• W razie stwierdzenia uszkodzenia produktu zobowiązujemy się w rozsądnym czasie go wymienić lub
zwrócić koszty jego zakupu.
• Prawa wynikające z tej gwarancji obowiązują w kraju, w którym zakupiono produkt. Zapytania dotyczące
gwarancji powinno się kierować do sklepu, w którym zakupiono produkt.
• Niniejsza gwarancja jest dokumentem dodatkowym, który nie ma wpływu na ustawowe prawa
konsumenta.
• Jeśli produkt zakupiono w Polsce, niniejsza gwarancja nie wyklucza, nie ogranicza ani nie zawiesza
uprawnień wynikających z przepisów prawa dotyczących gwarancji na wady zakupionego towaru.
ES Garantía
• Nos ocupamos especialmente en seleccionar materiales de alta calidad y usar técnicas de fabricación
que nos permitan crear productos que aporten diseño y durabilidad. Este producto LAP LED Proyector
tiene una garantía del fabricante de 3 años frente a defectos de fabricación, a partir de la fecha de
adquisición (si se adquiere en una tienda) o de entrega (si se adquiere por Internet), sin coste adicional
para uso normal doméstico (ni profesional ni comercial).
• Para presentar una reclamación en el marco de esta garantía, deberá presentar el comprobante de
compra (como un recibo, factura de compra u otras pruebas admisibles en virtud de la ley aplicable);
conserve su comprobante de compra en un lugar seguro. Para poder acogerse a esta garantía, el
producto adquirido deberá ser nuevo; la garantía no se aplicará a productos de segunda mano o
productos de exposición. A menos que la legislación vigente indique lo contrario, todo producto de
sustitución entregado conforme a esta garantía estará cubierto solo hasta la fecha de vencimiento de la
garantía original.
• La presente garantía cubre los fallos y anomalías del producto siempre y cuando este se haya utilizado
para los fines para los que está destinado y que su instalación, limpieza, cuidado y mantenimiento se
hayan efectuado de conformidad tanto con la información descrita en estos términos y condiciones y
en el manual del usuario, como con la práctica habitual, siempre y cuando esta no entre en conflicto con
el contenido del manual de usuario.
• Esta garantía no cubre defectos ni daños causados por el desgaste normal, ni daños que pudiesen ser
resultado de usos indebidos, instalaciones o montajes deficientes, negligencia, accidente, uso indebido
o modificación del producto. A menos que se indique lo contrario en la ley aplicable, esta garantía no
cubre, bajo ningún concepto, los gastos accesorios (transporte, movimiento, costes de desinstalación y
reinstalación, mano de obra, etc.) ni los daños directos o indirectos.
• Si el producto presenta algún defecto, procederemos a sustituirlo o a reembolsarle su importe dentro
de un plazo razonable.
• Los derechos en virtud de esta garantía tendrán vigencia en el país donde haya adquirido el producto.
Las consultas relacionadas con la garantía deberán dirigirse a la tienda en la que adquirió el producto. La
garantía es complementaria y no afecta a sus derechos legales.
• Si adquirió este producto en España, el distribuidor será responsable de las faltas de conformidad del
producto según las disposiciones establecidas en los artículos 114 a 124 del Real Decreto Legislativo
1/2007, con fecha del 16 de noviembre, por el que se aprueba el texto refundido de la Ley General para la
Defensa de los Consumidores y Usuarios y otras leyes complementarias.
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 14215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 14 3/5/2021 4:32 PM3/5/2021 4:32 PM

PT Garantia
15
PT Garantia
• Empenhamo-nos especialmente na seleção cuidada de materiais de elevada qualidade e utilizamos
técnicas de fabrico que nos permitem criar produtos que incorporam design e durabilidade. Este
produto LAP LED Projetor
tem uma garantia do fabricante de 3 anos contra defeitos de fabrico, a partir
da data de compra (se comprado na loja) ou data de entrega (se comprado online), sem custo adicional
para uso doméstico normal (não profissional ou comercial).
• Para apresentar uma reclamação ao abrigo desta garantia, é necessário apresentar a prova de compra
(tal como um recibo, uma fatura de compra ou outra prova admissível em conformidade com a lei em
vigor). Mantenha o comprovativo de compra num lugar seguro. Para esta garantia se aplicar, o produto
comprado tem de ser novo; não se aplica a produtos em segunda mão ou a produtos de exibição. Salvo
disposição em contrário na lei em vigor, a garantia de qualquer produto de substituição expira no final do
período da garantia do produto original.
• Esta garantia cobre defeitos e falhas de produto, desde que o produto tenha sido utilizado para o fim a
que se destina e tenha sido sujeito à instalação, limpeza, manutenção e a cuidados de acordo com as
informações contidas nestes termos e condições, no manual do utilizador e na prática padrão, desde
que a mesma não contrarie o manual de utilizador.
• Esta garantia não cobre defeitos e danos causados pelo desgaste normal, nem danos que possam
resultar de utilização indevida, instalação ou montagem incorreta, negligência, acidentes, utilizações
indevidas ou modificações do produto. Salvo disposição em contrário na lei em vigor, esta garantia
não abrange, em caso algum, custos auxiliares (expedição, deslocação, custos de desinstalação e
reinstalação, mão-de-obra, etc), ou danos diretos e indiretos.
• Se o produto apresentar algum defeito, iremos, dentro de um prazo razoável, proceder à substituição ou
ao reembolso.
• Os direitos no âmbito desta garantia têm força executiva no país onde adquiriu este produto. As
questões relativas à garantia devem ser esclarecidas na loja onde adquiriu o produto. A garantia
complementa e não afeta os seus direitos legais.
• Se adquiriu este produto em Portugal - o distribuidor é responsável por quaisquer defeitos de
conformidade do produto de acordo com os termos da lei relativa a garantias (Decreto-Lei N.º 67/2003),
aditada pelo Decreto-Lei N.º 84/2008.
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 15215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 15 3/5/2021 4:32 PM3/5/2021 4:32 PM

Addresses
16
Manufacturer • Fabricant • Producent •
Fabricante:
UK Manufacturer:
Kingfisher International Products Limited,
3 Sheldon Square, London, W2 6PX,
United Kingdom
EU Manufacturer:
Kingfisher International Products B.V.
Rapenburgerstraat 175E
1011 VM Amsterdam
The Netherlands
www.kingfisher.com/products
EN www.diy.com
www.screwfix.com
www.screwfix.ie
To view instruction manuals online,
visit www.kingfisher.com/products
FR www.castorama.fr
www.bricodepot.fr
Pour consulter les manuels d’instructions
en ligne, rendez-vous sur le site
www.kingfisher.com/products
PL www.castorama.pl
Aby zapoznać się z instrukcją obsługi online,
odwiedź stronę www.kingfisher.com/products
ES www.bricodepot.es
Para consultar los manuales de instrucciones
en línea, visite www.kingfisher.com/products
PT www.bricodepot.pt
Para consultar manuais de instruções online,
visite www.kingfisher.com/products
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 16215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 16 3/5/2021 4:32 PM3/5/2021 4:32 PM

V10421 BX220IM/B3
5057741377620 / 5057741377705
AFD1018-NB / AFD1018-NW
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 1215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 1 3/5/2021 4:32 PM3/5/2021 4:32 PM

EN Contents
ES Contenido
FR Contenu
PT Contenido
PL Zawartość
02
Installation
04
FR Installation 04
PL Instalacja 04
ES Instalación 04
PT Instalação 04
Care 09
FR Entretien 09
PL Czyszczenie 09
ES Cuidados 09
PT Cuidados 09
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 2215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 2 3/5/2021 4:32 PM3/5/2021 4:32 PM

x ?
12
6 mm
EN IMPORTANT - Please read carefully the separate safety guide before use.
FR IMPORTANT - Lire attentivement le guide de sécurité séparé avant utilisation.
PL WAŻNE - Przed użyciem proszę dokładnie zapoznać się z instrukcją bezpieczeństwa.
ES IMPORTANTE - Lea atentamente la guía de seguridad separado antes de utilizar.
PT IMPORTANTE - Leia atentamente o guía de segurança separado antes de usar.
[01] x 1
[02] x 2
[03] x 2
215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 3215196_s1_s3_5057741377620_5057741377705_LAP-A5-IM-V02.indb 3 3/5/2021 4:32 PM3/5/2021 4:32 PM
This manual suits for next models
3
Table of contents
Languages:
Other lap Lighting Equipment manuals
Popular Lighting Equipment manuals by other brands

Energetic Lighting
Energetic Lighting ZDL1132 installation instructions

Martin
Martin VC-Feeder user manual

Lightolier
Lightolier Lytespan 23SN20 specification

Clas Ohlson
Clas Ohlson WX-C-5VLED44-80MC-1 quick start guide

Planet Lighting
Planet Lighting HLS SNAP Wiring Installation Guide

Draper
Draper 03187 Original instructions
