LaserLiner EasyCross-Laser Green User manual

EasyCross-Laser Green
02
07
12
17
22
27
32
37
42
47
52
57
62
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
Laser
515 nm
1HG 1VG
S

DE
02
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-
mationen und Hinweise im Internet-Link am Ende dieser
Anleitung vollständig durch. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist aufzubewahren und bei
Weitergabe der Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen
bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst
durch Absperrungen und Stellwände begrenzen und den Laser-
bereich durch Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
Funktion / Verwendung
Automatischer Kreuzlinien-Laser zum Aussrichten von Fliesen,
Ständerwerk, Fenster, Türen etc.
– Automatische Ausrichtung durch magnetisch gedämpftes
Pendelsystem
– Zusätzlicher Neigungsmodus zum Ausrichten von Schrägen
– Out-Of-Level: Durch optische Signale wird angezeigt, wenn
sich das Gerät außerhalb des Nivellierbereichs bendet.
– Selbstnivellierbereich 3°, Genauigkeit 0,5 mm / m

EasyCross-Laser Green
DE
03

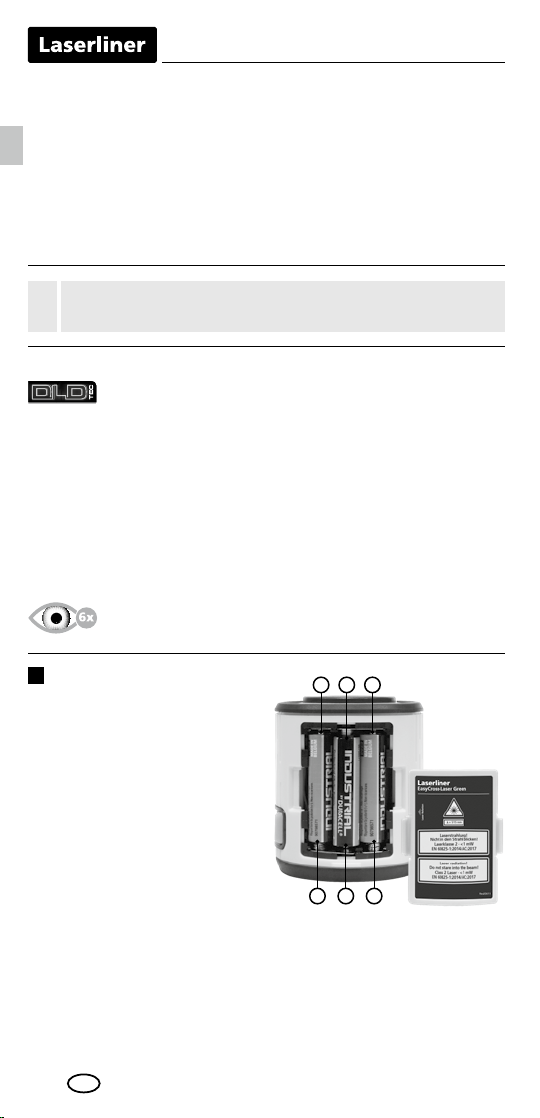

1Batterien einlegen
Das Batteriefach öffnen und
Batterien (3 x Typ AAA) gemäß
den Installationssymbolen
einlegen. Dabei auf korrekte
Polarität achten.
++
–
– –
+
Zum Transport immer alle Laser ausschalten und Pendel
arretieren, Schiebeschalter (3) nach rechts schieben.
!
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit
Herzschrittmachern, sind zu beachten. Die Möglichkeit einer
gefährlichen Beeinussung oder Störung von und durch elektro-
nische Geräte ist gegeben.
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen für eine
hohe Qualität der Linie, ein sauberes, klares und
dadurch gut sichtbares Linienbild. Im Gegensatz zu
früheren Generationen sind sie temperaturstabiler
und energieefzienter.
Das menschliche Auge hat zudem eine höhere
Empndlichkeit im Wellenbereich des grünen Lasers
als zum Beispiel beim roten Laser. Dadurch erscheint
die grüne Laserdiode im Vergleich zur roten sehr
viel heller.
Grüne Laser – speziell in der DLD-Ausführung –
bieten also Vorteile in Bezug auf die Sichbarkeit
der Laserlinie unter ungünstigen Bedingungen.
Ca. 6-mal heller als ein typischer, roter Laser
mit 630 - 660 nm

DE
04
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das
Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m vonein-
ander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN).
Zur optimalen Überprüfung bitte ein Stativ verwenden.
3
Zum horizontalen und vertikalen Nivellieren muss die Trans-
portsicherung gelöst sein. Die LED (1) leuchtet konstant grün.
Sobald sich das Gerät außerhalb des automatischen Niverllier-
bereichs von 3° befindet, blinken die Laserlinien. Positionieren
Sie das Gerät so, das es sich innerhalb des Nivellierbereichs
befindet. Die Laserlinien leuchten wieder konstant.
!
Die Transportsicherung nicht lösen, Schiebeschalter (3)
nach rechts schieben. Die Laser mit der AN/AUS-Taste
anschalten. Jetzt können schiefe Ebenen angelegt
werden. In diesem Modus kann nicht horizontal bzw.
vertikal nivelliert werden, da sich die Laserlinien nicht
mehr automatisch ausrichten. Die LED (1) und die
Laserlinien blinken grün.
Neigungsmodus
1
2
3
4
5
2Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (3)
nach links schieben. Das Laserkreuz erscheint.
1
5
2
3
a
b
4
LED Nivellierung
LED blinkt: Nivellierung aus
LED ein: Nivellierung ein /
AN/AUS-Taste
Batteriefach (Rückseite)
Schiebeschalter
aAN
bAUS / Transportsicherung /
Neigungsmodus
Laseraustrittsfenster
1/4”-Stativgewinde
(Unterseite)

EasyCross-Laser Green
DE
05
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,5 mm / m = OK

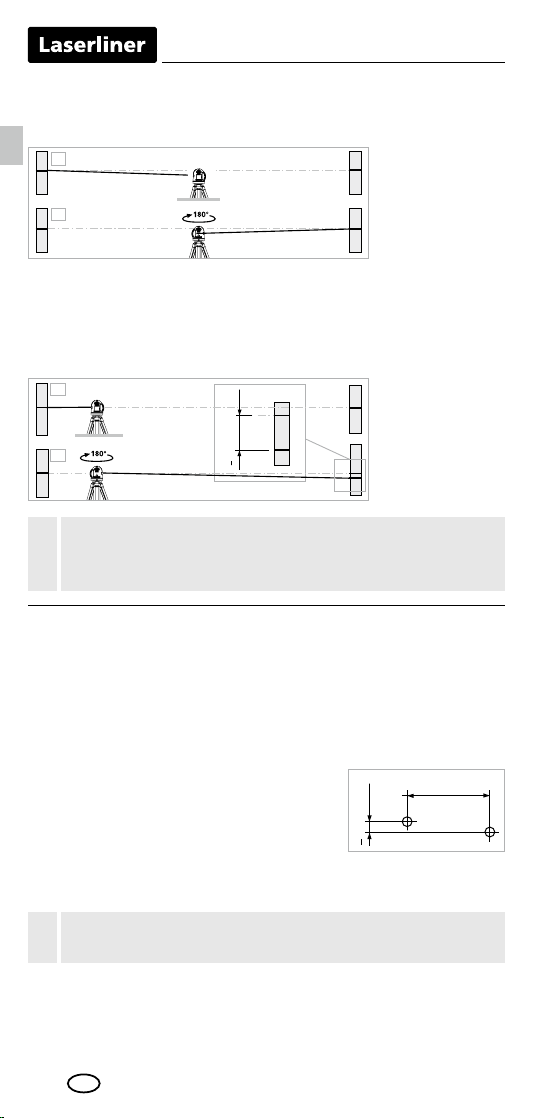

Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,5 mm / m auseinander liegen,
ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem
Fachhändler in Verbindung oder wenden Sie sich an die
Serviceabteilung von UMAREX-LASERLINER.
!
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Überprüfen Sie regelmäßig die Kalibrierung vor dem
Gebrauch, nach Transporten und langer Lagerung.
!
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot
mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei
frei pendeln. Gerät einschalten und den vertikalen Laser auf die
Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz,
wenn die Abweichung zwischen Laserlinie und Lotschnur nicht
größer als ± 2,5 mm ist.
BC
2,5 m
<2,5 mm = OK
Überpüfung der horizontalen Linie
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Über-
prüfen Sie, ob die waagerechte Linie von Punkt C ± 2,5 mm auf der
gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken
nach links wiederholen.

DE
06
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=ACN
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungs-
mitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung.
Lagern Sie das Gerät an einem sauberen, trockenen Ort.
*bei max. 300 Lux
Technische Daten
Technische Änderungen vorbehalten. 20W11
Selbstnivellierbereich
± 3°
Genauigkeit
± 0,5 mm / m
Nivellierung
automatisch
Sichtbarkeit (typisch)*
40 m
Laserwellenlänge
515 nm
Laserklasse
2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung
3 x 1,5V LR03 (AAA)
Betriebsdauer
ca. 5 Std.
Arbeitsbedingungen
0°C … 50°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend, Arbeits-
höhe max. 4000 m über NN (Normalnull)
Lagerbedingungen -10°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)
62 x 72 x 61 mm
Gewicht
202 g (inkl. Batterien)

EasyCross-Laser Green
07
EN
Function / Application
Automatic cross line laser for aligning tiles, wall studding,
windows, doors etc.
– Automatic alignment thanks to magnetically damped
pendulum system
– Additional slope mode for aligning inclines
– Out-Of-Level: is indicated by optical signals when the unit
is outside its self-levelling range
– Self-levelling range 3°, Accuracy 0,5 mm / m
Safety instructions
Using class 2 lasers
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments
(magnifying glass, microscope, binoculars) be used to look
at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst
laser devices are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
General safety instructions
– The device must only be used in accordance with its
intendedpurpose and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out
of reach of children.
– Modications or changes to the device are not permitted,
this will otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration .
– The device must no longer be used if one or more of its functions
fail or the battery charge is weak.
Completely read through the operating instructions, the
"Warranty and Additional Information" booklet as well as
the latest information under the internet link at the end of
these instructions. Follow the instructions they contain.
This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!

08
When transporting always switch off all lasers, secure
pendulum and push the slide switch (3) to the right.
!
1
++
–
– –
+
Open the battery compartment
and insert batteries (3 x typ AAA)
according to the symbols.
Be sure to pay attention to
polarity.
Inserting batteries
EN
– The measuring device complies with electromagnetic
compatibility regulations and limits in accordance with
the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers –
may apply. Electronic devices can potentially cause hazards or
interference or be subject to hazards or interference.
Safety instructions
Dealing with electromagnetic radiation
Green laser technology
Laser modules in DLD design stand for high line quality
as well as a clean and clear and therefore easily visible
line image. Unlike previous generations they are more
temperature-stable and energy efcient.
Furthermore, the human eye has a higher sensitivity to
the wave range of the green laser than the red laser,
for example. This makes the green laser diode appear
much brighter than the red one.
Green lasers, especially in the DLD design, thus offer
advantages with regards to how visible the laser line
is under unfavourable conditions.
Approx. 6 times brighter than a typical red laser
with 630 - 660 nm

EasyCross-Laser Green
09
2Horizontal and vertical levelling
Release the transport restraint, push the slide
switch (3) to the left. The laser lines can be switched
individually with the selection button.
EN
1
5
2
3
a
b
4
1
2
3
4
5
LED levelling
LED ashing: levelling off
LED on: levelling on /
ON/OFF button
Battery compartment
(backside)
Slide switch
aON
bOFF / transport lock /
slope mode
Laser output windows
1/4“ tripod threads (bottom)
The transport restraint must be released for horizontal and
vertical levelling. The LED (1) shows a permanent green light.
The laser lines flash as soon as the device is outside the auto-
matic levelling range of 3°. Position the device such that
it is within the levelling range. The light of the laser linesis
constant again.
!
3
Preparing the calibration check
It is possible for you to check the calibration of the laser. To do this,
position the device midway between 2 walls, which must be at least
5 metres apart. Switch the device on (LASER CROSS ON). The best
calibration results are achieved if the device is mounted on a tripod.
Do not release transport restraint, push slide switch (3)
to the right. Sloping planes can now be measured.
This mode cannot be used to perform horizontal or
vertical levelling as the laser lines are no longer aligned
automatically. LED (1) and the laser lines ash green.
Slope mode

10
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,5 mm / m = OK
BC
2,5 m
<2,5 mm = OK
Regularly check the calibration before use, after transport
and after extended periods of storage.
!
Checking the horizontal line
Position the device about 5 m from a wall
and switch on the cross laser. Mark point B
on the wall. Turn the laser cross approx. 2.5 m
to the right and mark point C. Check whether
the horizontal line from point C is level with point B to within ± 2.5 mm.
Repeat the process by turning the laser to the left.
Checking the vertical line
Position the device about 5 m from a wall. Fix a plumb bob with
a line of 2.5 m length on the wall, making sure that the bob can
swing freely. Switch on the device and align the vertical laser to
the plumb line. The precision is within the specified tolerance if the
deviation between the laser line and the plumb line is not greater
than ± 2.5 mm.
When A2 and A3 are more than 0.5 mm / m apart,
an adjustment is necessary. Contact your authorised dealer
or else the UMAREX-LASERLINER Service Department.
!
Performing the calibration check
3. Position the device as near as possible to the wall
at the height of point A1.
4. Turn the device through 180° and mark point A3.
The difference between points A2 and A3 is the tolerance.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2.
You now have a horizontal reference between points A1 and A2.
EN
