LaserLiner GreenLine-Laser 2 P User manual

GreenLine-Laser 2 P
037.00.00A / Rev 01.06
GB
D
NL
F
DK
E
Bedienungsanleitung
Operating instructions
Gebruiksaanwijzing
Betjeningsvejledning
Mode d´emploi
Instrucciones para su uso
Istruzioni d'uso
Instrukcja Obsługi
Käyttöohje
Instruções de uso
I
PL
FIN
P
3-8
9-14
15-20
21-26
27-32
33-38
39-44
45-50
51-56
57-62

2
GreenLine-Laser 2 P

GreenLine-Laser 2 P
DEUTSCH 3
Grüner Kreuzlinien-Laser der neuesten Generation – sichtbar
auch bei ungünstigsten Lichtbedingungen.
Kreuzlinien-Laser 522-542 nm mit automatischer Ausrichtung durch
magnetisch gedämpftes Pendelsystem, 3° Selbstnivellierbereich. Grüne Laser
sind um ein Vielfaches sichtbarer als übliche rote Laserstrahlen. Das ermöglicht
Anwendungen auf längere Distanzen und Arbeiten bei sehr hellem
Umgebungslicht. Durch das drehbare Gehäuse können die Laserlinien exakt
positioniert werden. Der abnehmbare Sockel ermöglicht Anwendungen mit
und ohne Stativ. Genauigkeit 2 mm/ 10 m. Mit zusätzlichem Lotlaser 650 nm.
Inklusive: Gerätesockel mit Einstellfüßen, Lasersichtbrille (grün), Magnet-
zielplatte (grün), Ladegerät, Hochleistungsakkus und Transportkoffer.
Allgemeine Sicherheitshinweise
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände
von Kindern gelangen! Gerät nicht unnötig auf
Personen richten. Das Gerät ist ein Qualitäts-Laser-
Messgerät und wird 100%ig in der angegebenen
Toleranz im Werk eingestellt. Aus Gründen der
Produkthaftung möchten wir Sie auf folgendes hinweisen: Überprüfen Sie
regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer
Lagerung. Außerdem weisen wir darauf hin, dass eine absolute Kalibrierung
nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine
Annäherung und die Genauigkeit der Kalibrierung hängt von der Sorgfalt ab.

Hinweis: Das Produkt ist ein Präzisionsinstrument, das mit Sorgfalt
behandelt werden muss. Vermeiden Sie Stöße und Erschütterungen.
Lagerung und Transport im Koffer! Alle Laser aus und Pendel arretieren!
Zur Reinigung benutzen Sie bitte ein weiches Tuch und Glasreiniger.
LASERSTRAHLUNG
NICHT IN DEN
STRAHL BLICKEN!
LASER KLASSE 2 M
EN 60825-1:2001
Garantieerklärung
Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Innerhalb dieser Zeit sind alle
Material- oder Herstellungsfehler abgedeckt. Von der Garantie sind ausge-
nommen: Schäden, die auf unsachgemäßen Gebrauch (z.B. Betrieb mit
falscher Stromart/ Spannung, Anschlüsse an ungeeigneten Stromquellen,
Sturz auf harten Untergrund etc.) oder falscher Lagerung, zurückzuführen
sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchs-
tauglichkeit nur unerheblich beeinflussen. Bei Eingriffen nicht von uns auto-
risierter Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das voll-
ständige Gerät mit allen Informationen, sowie Rechnung einem unserer
Händler oder senden Sie es an Umarex-Laserliner.

GreenLine-Laser 2 P
DEUTSCH4

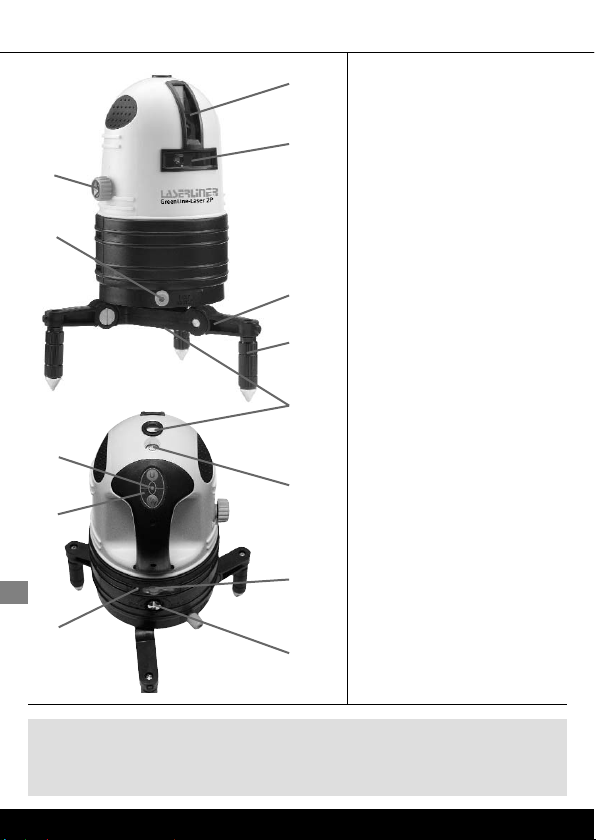

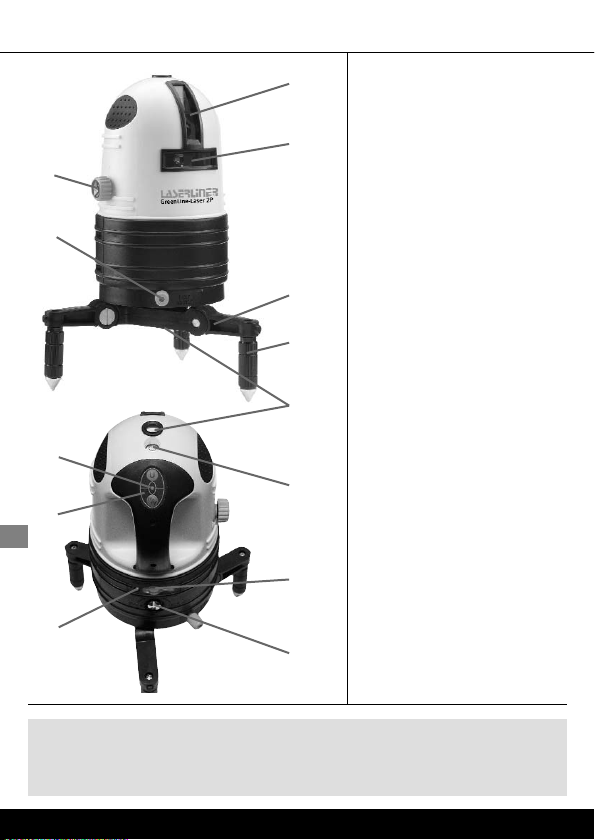

1Austrittsfenster vertikale
Laserlinie
2Austrittsfenster
horizontale Laserlinie
3Ein- / Ausschalter
Transportsicherung
4Einstellrad zur
Feineinstellung
5Sockel
6Einstellfüße
7Austritt Lotlaser
8Dosenlibelle zur groben
Ausrichtung
9Anschlussbuchse
Netzteil / Ladegerät
10 Batteriefach
11 Ladeanzeige
12 Bedienfeld zum Schalten
der Laser
13 Anzeige Laser /
Ladezustand Batterie
1
2
3
4
5
6
12
10
8
7
9
11

Hinweis:
Zum Transport immer das Gerät mit der Transportsicherung (3) ausschalten,
damit das Gerät vor Beschädigung geschützt wird.
13

GreenLine-Laser 2 P
DEUTSCH 5

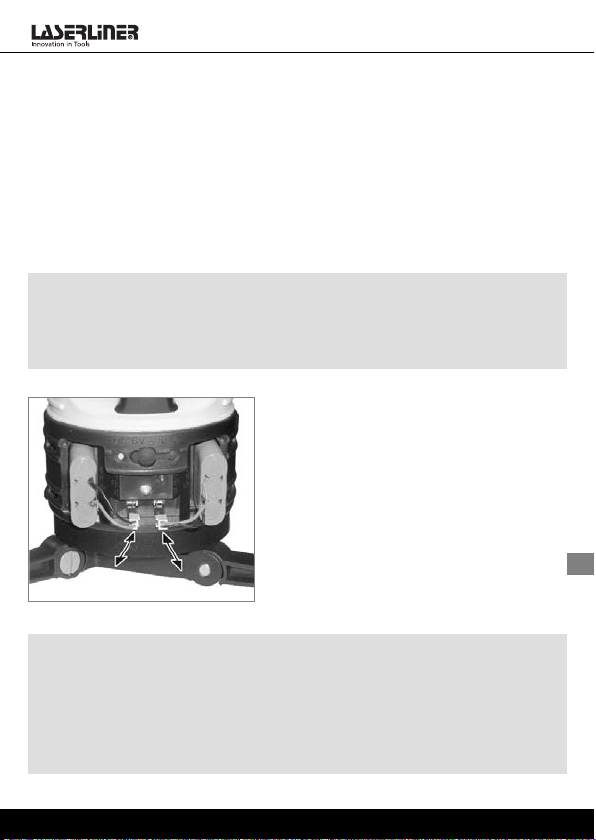

Batteriebetrieb:
Das Gerät kann ebenfalls mit handels-
üblichen Alkaline-Batterien (6 x Typ AA)
betrieben werden. Dazu das Batteriefach
(10) öffnen, die Akkus entnehmen und
Batterien gemäß den Installations-
symbolen einlegen. Dabei auf korrekte
Polarität achten. Deckel wieder schießen.
Wenn die LED (13) ständig blinkt,
müssen die Batterien gewechselt werden.

Hinweis: Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 3°),
ertönt ein Warnsignal, eingeschaltete Laser blinken. Dann das Gerät mit den
Einstellfüßen ausrichten bzw. auf einer ebeneren Fläche aufstellen. Die
Dosenlibelle (8) dient dabei zur Orientierung.

Hinweis: Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden, wie
Sonnenschein, Feuer oder dergleichen. Auch dürfen Trockenbatterien nicht gela-
den werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie können
sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben. Informieren
Sie sich bitte bei Ihrer Gemeinde. Batterien mit dem Recycling-Symbol können Sie
auch in den Verkaufsstellen und beim technischen Kundendienst abgeben.
Akkus laden
• Vor Einsatz des Gerätes die Akkus voll aufladen.
• Netzteil / Ladegerät mit Stromnetz und Buchse (9) verbinden.
• Wenn die LED (13) blinkt, müssen die Akkus geladen werden.
Gerät einschalten:
Ein- / Ausschalter (3) nach rechts drehen und Transportsicherung lösen. Jetzt
können die Laser auf dem Bedienfeld (12) eingeschaltet werden.

GreenLine-Laser 2 P
DEUTSCH6

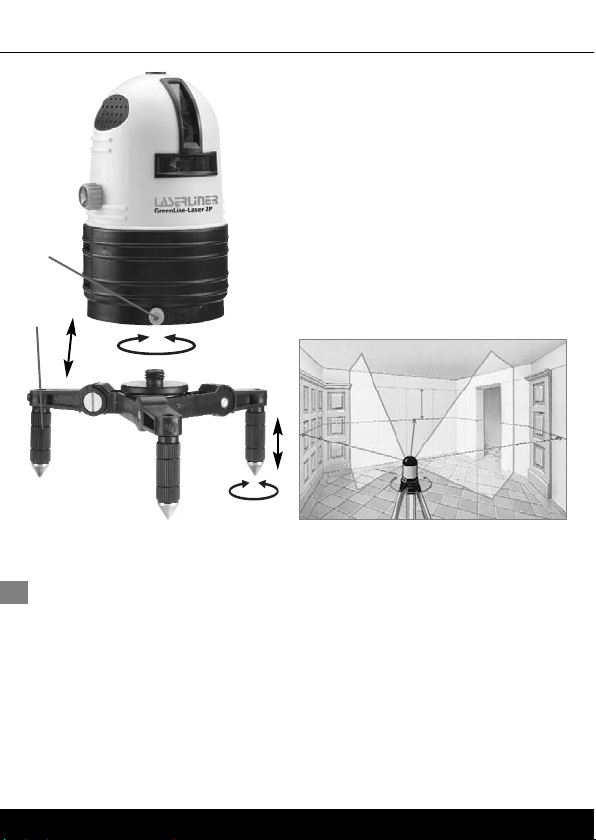

Ausrichtung des Gerätes
Das Oberteil des Gerätes läßt sich zur
groben Ausrichtung der Laser auf dem
Sockel drehen. Die genaue Positionierung
kann mit dem Einstellrad (4) bestimmt
werden. Durch die Einstellfüße (6) kann das
Gerät auf schrägen Flächen aufgestellt
werden.
Anwendung mit Stativ
Zur einfachen Handhabung kann der
GreenLine-Laser auf einem Stativ
(5/8”-Gewinde) montiert werden. Dazu das
Oberteil vom Sockel trennen.
Lasertechnologie grün
Im Unterschied zu roten Lasern, kann grünes Laserlicht nur indirekt erzeugt
werden. Daher können systembedingt Schwankungen auftreten:
• Ungleiche Helligkeitsverteilung zwischen horizontaler und vertikaler
Laserlinie.
• Unterschiedliche Helligkeit der Linien von einem Gerät zum anderen.
• Die optimale Betriebstemperatur beträgt 20°C. Außerhalb der
Arbeitstemperatur von 0 – 40°C werden grüne Laser dunkler.
TIP: Vor dem Einschalten des Gerätes warten, bis es sich an die
Umgebungstemperatur angepasst hat.
Diese Schwankungen sind von Reklamationen ausgenommen.
4
6

GreenLine-Laser 2 P
DEUTSCH 7
Technische Daten
Selbstnivellierbereich +3°
Genauigkeit Linienlaser +2 mm / 10 m
Genauigkeit Lotlaser +4 mm / 10 m
Arbeitsbereich (von Raumhelligkeit abhängig) ca. 30 m
Laserwellenlänge Linienlaser (grün) 522 – 542 nm
Laserwellenlänge Lotlaser (rot) 650 nm
Laserklasse Linienlaser 2M / < 5 mW
Laserklasse Lotlaser 2 / < 1 mW
Betriebsdauer Akku / Ladezeit ca. 8 h / ca. 16 h
Betriebsdauer Batterien ca. 16 h / 6x Typ AA
Gewicht 1,9 kg
Arbeitstemperatur 0°C ... + 40°C
Lagertemperatur -10°C ... + 70°C
Artikelnummer 037.00.00 A
Technische Änderungen vorbehalten 01/2006

Hinweis:
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten oder langer Lagerung.

Hinweis zur Genauigkeit:
Genauigkeit 2 mm / 10 m: Das Gerät mit den Nivellierschrauben (6)
so ausrichten, dass sich die Blase der Dosenlibelle (8) genau im
Zentrum befindet.
Genauigkeit 3 mm / 10 m: Die Blase der Dosenlibelle (8) befindet
sich innerhalb des Ringes.

Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen.
An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte
dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur
richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwi-
schen Laserlinie und Lotschnur nicht größer als ± 1.5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand mar-
kieren. Laserkreuz ca. 2,5 m nach rechts schwenken
und Punkt C markieren. Überprüfen Sie, ob waage-
rechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt.
Vorgang durch Schwenken nach links wiederholen.
GreenLine-Laser 2 P
DEUTSCH8

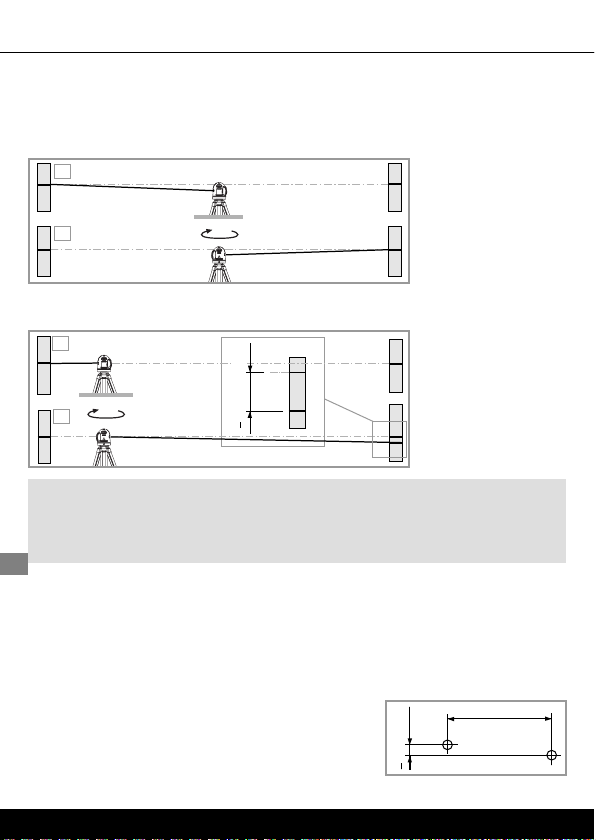

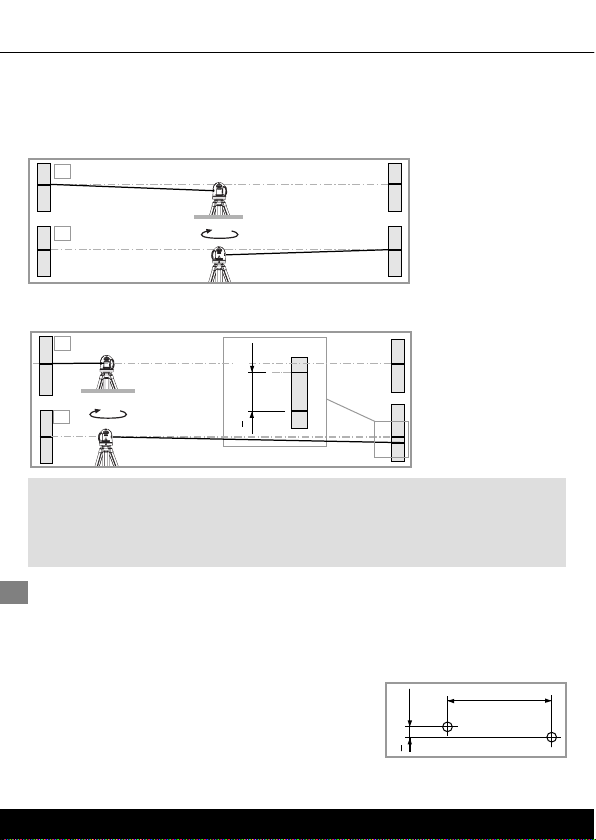

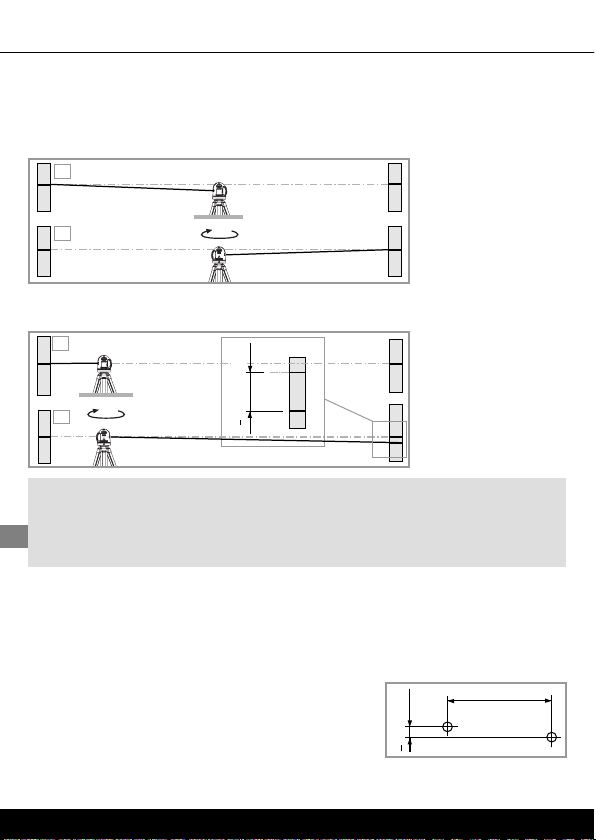

Kalibrierung überprüfen: 3. Stellen Sie das Gerät so nah wie möglich an
die Wand auf Höhe des markierten Punktes A1.
4. Drehen Sie das
Gerät um 180° und
markieren Sie den
Punkt A3. Die
Differenz zwischen
A2 u. A3 ist die
Toleranz.
Kalibrierungsüberprüfung vorbereiten: Sie können die Kalibrierung des
Laser kontrollieren. Stellen Sie das Gerät in der Mitte zwischen 2 Wänden
auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein
(LASERKREUZ AN). Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand. 2. Drehen Sie das
Gerät um 180° u.
markieren Sie
Punkt A2.
Zwischen A1 u. A2
haben Sie jetzt eine
horizontale Referenz.
180°
180°
A1
A2
2.
1.

Hinweis: Wenn A2 und A3 mehr als 2 mm / 10 m auseinander liegen, ist
eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in
Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-
LASERLINER.
A3
180°
180°
A2
A3
A2
A2
A1
4.
3.
<2 mm / 10 m = OK
BC
2,5 m
<2 mm = OK

GreenLine-Laser 2 P
ENGLISH 9
Latest-generation green crossline laser – visible even in the
most unfavourable light conditions.
Crossline laser, 522-542 nm, with automatic alignment through magnetically
damped pendulum system, 3° self-levelling range. Green lasers are many times
more visible than customary red lasers. This allows applications over longer
distances and working in very bright ambient light conditions. Through the
rotatable housing, the lasers can be precisely positioned. The removable base
allows use either with or without a tripod. Precision: 2 mm/10 m. With
additional 650 nm plumb laser line.
Incl.: Base with adjustable feet, laser enhancement glasses (green), magnetic
target plate (green), charger, high-performance batteries and carrying case.
General safety instructions
Caution: Do not look directly into the beam. Lasers must be kept out of
reach of children. Never intentionally aim the device
at people. This is a quality laser measuring device
and is 100% factory adjusted within the stated
tolerance. For reasons of product liability, we must
also draw your attention to the following: Regularly check the calibration
before use, after transport and after extended periods of storage. We also
wish to point out that absolute calibration is only possible in a specialist
workshop. Calibration by yourself is only approximate and the accuracy of
the calibration will depend on the care with which you proceed.

Note: This product is a precision instrument that must be handled and
treated with care. Avoid shocks and impact. Always keep and carry in the
case! Switch all lasers off and secure the pendulum. For cleaning, use a soft
cloth and glass cleaner.
LASER LIGHT
DO NOT LOOK INTO
THE BEAM!
CLASS 2 M LASER
EN 60825-1:2001
Warranty:
The warranty period is 2 years from the date of purchase. The warranty
covers all material or manufacturing defects occurring during this time. The
following are excluded from warranty: Damage due to improper use (e.g.
operation with wrong type of current/voltage, connection to unsuitable
power source, fall onto hard surface, etc.) or improper storage, normal wear
and tear, and defects which only insignificantly impair the value or suitability
for use. Any tampering by unauthorised persons will render this warranty
void. In the event that you need to claim warranty, please take the complete
device together with all information and the invoice to one of our dealers or
send it in to Umarex-Laserliner.

GreenLine-Laser 2 P
ENGLISH10
1Window for vertical laser
line
2Window for horizontal
laser line
3On / Off switch
Transport securing
device
4Knob for precision
adjustment
5Base
6Adjustable feet
7Window for plumb
lasers
8Round vial for rough
adjustment
9Socket for mains
unit/charger
10 Battery compartment
11 Charging display
12 Control field for
activating the lasers
13 Laser / Battery charge
display
1
2
3
4
5
6
12
10
8
7
9
11

Note:
For transport, the GreenLine-Laser must always be switched off with the
transport securing device (3) so as to protect device from damage.
13

GreenLine-Laser 2 P
ENGLISH 11
Battery operation
The device can also be operated with
standard alkaline batteries (6 x type AA).
To do so, open the battery compartment
(10), remove the rechargeable batteries
and insert the new batteries as shown by
the symbols. Check for correct polarity.
Replace the cover. If the LED (13) blinks
constantly, the batteries must be
changed.

Note: If the device is too far off the horizontal (more than 3°), a warning
signal will sound and, if switched on, the lasers will blink. Align the device
using the adjustable feet or place on a more level surface. The round vial
(8) is provided as an aid to alignment.

Note: Do not expose batteries to excessive heat such as sunshine, fire, etc. Dry
batteries must not be recharged. Used batteries must not be disposed of as
household waste. Please take them to a collection point for used batteries or for
special waste. Ask your local authority for further details. Batteries with the
recycling symbol can also be returned to our dealerships or to our Technical
Service.
Charging the batteries:
• Fully charge the batteries before use.
• Plug the charger/mains adapter into the power socket and into socket (9).
• When LED (13) starts to blink, recharge the batteries.
Switching on: Turn the On/Off switch (3) to the right, thereby releasing the
transport securing device. The lasers can now be individually activated via the
control field (12).

GreenLine-Laser 2 P
ENGLISH12
Alignment
For approximate alignment, the upper part
of the device can be turned on the base.
Exact positioning can be done with the
adjusting knob (4). Because of the
adjustable feet (6), the device can also be
placed on surfaces which are not level.
Use with tripod
For easy use, the GreenLine-Laser can be
mounted on a tripod (5/8" thread). To do
this, the upper part must be removed from
the base.
Green laser technology
Unlike red lasers, green laser light can only be indirectly generated. Because
of the system, therefore, fluctuations may occur:
• Difference in brightness between horizontal and vertical laser line
• Different levels of line brightness between one device and another.
• The optimum operating temperature is 20°C. Outside of the working
temperature range of 0-40°C, green lasers become darker.
TIP: Before switching on the device, wait until it has had time to adjust to
the ambient temperature.
These fluctuations are excluded from claims.
4
6

GreenLine-Laser 2 P
ENGLISH 13
Technical data
Self-levelling range +3°
Precision line lasers +2 mm / 10 m
Precision plumb laser +4 mm / 10 m
Working range (depending on ambient brightness) ca. 30 m
Laser wavelength of line laser (green) 522 – 542 nm
Laser wavelength of plumb laser (red) 650 nm
Line laser / Laser output rating Classe 2 M / < 5 mW
Plumb laser / Laser output rating Classe 2 / < 1 mW
Rechargeable battery operating time /
Recharging time
ca. 8 h /
ca. 16 h
Battery operating time ca. 16 h / 6x Typ AA
Weight 1,9 kg
Operating temperature 0°C ... + 40°C
Storage temperature -10°C ... + 70°C
Order number 037.00.00 A
Subject to technical alterations 01/2006

Note:
Regularly check the calibration before use, after transport and after
extended periods of storage.

Information on precision:
Precision 2 mm / 10 m: Adjust the device using the adjusting screws
(6) in such a way that the bubble of the circular level (8) is exactly in
the middle.
Precision 3 mm / 10 m: Adjust so that the bubble of the circular level
is within the ring.

Checking the vertical line: Position the device about 5 m from a wall. Fix a
plumb bob with a line of 2.5 m length on the wall, making sure that the bob
can swing freely. Switch on the device and align the vertical laser to the plumb
line. The precision is within the specified tolerance if the deviation between the
laser line and the plumb line is not greater than ± 1.5 mm.
Checking the horizontal line:
Position the device about 5 m from a wall and
switch on the cross laser. Mark point B on the wall.
Turn the laser cross approx. 2.5 m to the right and
mark point C. Check whether the horizontal line
from point C is level with point B to within ± 2 mm.
Repeat the process by turning the laser to the left.
GreenLine-Laser 2 P
ENGLISH
14
Performing the calibration check:
3. Position the device as near as possible to the wall at the height of
point A1.
4. Turn the device
through 180° and
mark point A3. The
difference between
points A2 and A3 is
the tolerance.
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Switch the device on (Laser cross ON). The best calibration results are
achieved if the device is mounted on a tripod. 1. Mark point A1 on the wall.
2. Turn the device
through 180° and
mark point A2.
You now have a
horizontal reference
between points A1
and A2.
180°
180°
A1
A2
2.
1.

Note: If points A2 and A3 are more than 2 mm / 10 m, the device is in
need of calibration. Contact your authorised dealer or else the UMAREX-
LASERLINER Service Department.
BC
2,5 m
<2 mm = OK
A3
180°
180°
A2
A3
A2
A2
A1
4.
3.
<2 mm / 10 m = OK

GreenLine-Laser 2 P
NEDERLANDS 15
Groene kruislijnlaser van de nieuwste generatie –
ook zichtbaar bij ongunstige lichtomstandigheden.
Kruislijnlaser 522-542 nm met automatische uitlijning dankzij magnetisch
gedempt pendelsysteem, 3° zelfnivelleerbereik. Groene lasers zijn veel beter
zichtbaar dan de gebruikelijke rode laserstralen. Hierdoor wordt het gebruik
op lange afstanden en het werken bij zeer helder omgevingslicht mogelijk.
Dankzij de draaibare behuizing kunnen de lasers exact worden gepositioneerd.
De verwijderbare sokkel maakt toepassingen met en zonder statief mogelijk.
Nauwkeurigheid 2 mm / 10 m. Met extra loodlaser 650 nm.
Inclusief: apparaatsokkel met instelbare pootjes, laserzichtbril (groen),
magnetische richtplaat (groen), laadtoestel, hoogrendementsaccu’s en trans-
portkoffer.
Algemene Veiligheid
Let op: Niet direct in de laserstraal kijken, de laser buiten bereik van
kinderen houden en de laser niet onnodig op
anderen richten.
De laser is een 100% kwaliteits laser en wordt op
iedere bouw aangewend, Op basis van de
produktiecontrole willen wij u op het volgende wijzen, controleer
regelmatig de kalibratie voor het gebruik, na transport en wanneer de laser
langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een
absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf
kalibreert hangt het resultaat af van uw eigen nauwkeurigheid en kennis
van zaken.

Opmerking: Het produkt is een precisie-instrument, wat als zodanig
zorgvuldig moet worden behandeld, vermijd zoveel mogelijk vallen en
stoten, Bij berging en transport altijd de koffer gebruiken, alle lasers
uitzetten en de pendel vastzetten, voor reiniging dient u een zachte doek
en glasreiniger te gebruiken.
LASERSTRAAL!
NIET IN DE STRAAL
KIJKEN!
Laser Kasse 2 M
EN 60825-1:2001
Garantieverklaring
De garantie bedraagt 2 jaar na aankoopdatum, in deze periode zijn alle
materiaal of productiefouten gegarandeerd, van garantie zijn uitgesloten:
schade door gebruik, gebruik van verkeerde energiebronnen, verkeerde
ondergrond, verkeerd opbergen, normale slijtage of vreemde gebruiksvormen
die zich tijdens het gebruik voordoen. Bij reparatie door bedrijven anders dan
de onze vervalt de garantie automatisch. Bij garantiegevallen dient u het
volledige apparaat in te leveren, alsmede de factuur en zend deze aan
Umarex-Laserliner.

GreenLine-Laser 2 P
NEDERLANDS16
1Uitgang vertikale loodlijn
2Uitgang horizontale
loodlijn
3Aan-uit knop en tevens
voor transport-
bescherming
4Fixeerknop voor fijn
afstelling
5Sokkel
6Uitrichtvoet
7Loodstraal uitgang
8Libelle voor extra hulp
bij uitrchten
9Aansluitbus netadapter /
laadtoestel
10 Batterijhouder
11 Laadaanduiding
12 Bedieningsknoppen voor
de verschillende lasers
13 Weergave laser /
laadtoestand accu
1
2
3
4
5
6
12
10
8
7
9
11

Belangrijk:
Bij transport altijd de transportbescherming instellen (3), daarmee voorkomt
u transportschade.
13

GreenLine-Laser 2 P
NEDERLANDS 17
Batterijvoeding:
Het apparaat kan eveneens met in de
handel verkrijgbare alkalinebatterijen
(6 x type AA) worden gebruikt. Open
daarvoor het batterijvakje (10), verwijder
de accu's en plaats de batterijen
overeenkomstig de installatiesymbolen.
Let daarbij op de juiste polariteit. Sluit
het deksel weer. Wanneer de LED (13)
voortdurend knippert, moeten de
batterijen worden vervangen.

Belangrijk: Wanneer het apparaat te scheef wordt opgesteld (buiten de
3 graden) hoort u een waarschuwingstoon, de ingestelde lasers
knipperen. Dan moet u het apparaat met de afstelvoeten (6) uitrichten op
een vlakkere ondergrond, de libelle (8) hoort daarbij ter ondersteuning.

Belangrijk:
Batterijen moeten niet worden blootgesteld aan overmatige warmte , zoals
exteeem zonlicht, vuur en vergelijkbare warmtebronnen. Batterijen horen niet
tussen het huisvuil, deze kunt u op een inzamelingspunt afgeven, informeerd u
bijuw gemeente. Batterijen met een recyclingssymbool kunt u ook op uw
verkooppunt afgeven.
Accu laden
• Voor gebruik van het apparaat de accu volledig opladen.
• Laad/ adaptor met het netspanning en laadstekker (9) verbinden.
• Als de LED (13) knippert, accu laden.
Toestel aanschakelen:
Aan-uit knop (3) naar rechts draaien en de transportzekering lossen. Nu kan u
de lasers op het bedieningspaneel (12) afzonderlijk aanschakelen.

GreenLine-Laser 2 P
NEDERLANDS18
Uitrichten van het apparaat
De bovenzijde van het apparaat laat zich bij
een grote uitrichting op de sokkel draaien,
de precieze uitrichting kan men door het
instelwieltje (4) bereiken. Door de
instelvoeten (6) Kan het apparaat ook op
ongelijke ondergrond worden afgesteld.
Gebruik met statief
Voor het eenvoudig werken kan de
GreenLine-Laser op een statief met een 5/8”
schroefdraad worden geplaatst, daarvoor
dient u de sokkel los te draaien.
Lasertechnologie groen
Vergeleken met rode lasers kan groen laserlicht alleen indirect worden
geproduceerd. Daarom kunnen systeemgebonden schommelingen optreden:
• ongelijke helderheidsverdeling tussen horizontale en verticale laserlijn.
• verschillen in de helderheid van de lijnen van een apparaat naar het
andere.
• de optimale bedrijfstemperatuur bedraagt 20 °C. Buiten de werk-
temperatuur van 0 - 40 °C worden groene lasers donkerder.
TIP: wacht met het inschakelen tot het apparaat zich aan de
omgevingstemperatuur heeft aangepast.
Deze schommelingen zijn van reclamaties uitgesloten.
4
6

GreenLine-Laser 2 P
NEDERLANDS 19
Technische gegevens
Zelfnivellering bereik +3°
Nauwkeurigheid lijnlaser +2 mm / 10 m
Nauwkeurigheid loodlaser +4 mm / 10 m
Werkbereik (afhankelijk van de hoeveelheid licht) ca. 30 m
Lasergolflengte lijnlaser (groen) 522 – 542 nm
Lasergolflengte loodlaser (rood) 650 nm
Laser klasse lijnlaser 2M / < 5 mW
Laser klasse loodlaser 2 / < 1 mW
Bedrijfsduur accu / laadtijd ca. 8 h / ca. 16 h
Bedrijfsduur batterijen ca. 16 h / 6x Typ AA
Gewicht 1,9 kg
Werktemperatuur 0°C ... + 40°C
Opbergtemperatuur -10°C ... + 70°C
Bestel-nr. 037.00.00 A
Technische veranderingen voorbehouden 01/2006

Belangrijk:
Controleer regelmatig de kalibratie voor u de laser gebruikt, ook na
transport en wanneer de laser langere tijd is opgeborgen geweest.

Opmerking over de exactheid:
Exactheid 2 mm / 10 m: richt het apparaat met behulp van de
nivelleerschroeven (6) zodanig dat de bel van de dooswaterpas (8)
exact in het centrum ligt.
Nauwkeurigheid 3 mm / 10m: de bel van de dooswaterpas (8)
bevindt zich binnen de ring.

Controleren van de verticale lijn: Apparaat op ca. 5 meter van de wand
opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen , de
draad moet vrij kunnen pendelen, apparaat instellen in de vertikale positie en
wanneer u de draad nadert moet, mag het verschil niet meer zijn dan 1,5 mm
daarbij blijft u binnen de gestelde tollerantie.
Controleren van de horizontale lijn:
Apparaat op ca . 5 meter van de wand opstellen,
en het laserkruis instellen, Punt B aan de wand
markeren, laserkruis ca. 2,5 meter naar rechts
draaien en punt C markeren, controleer nu of
of de waterpaslijn van punt C, ongeveer 2mm op de gelijke hoogte ligt dan
punt B, dezelfde controle kunt u tevens naar links uitvoeren.
GreenLine-Laser 2 P
NEDERLANDS
20
Kalibratie controleren: 3. Plaats het toestel zo dicht mogelijk tegen de
wand ter hoogte van punt A1.
4. Draai het toestel
vervolgens 180° en
markeer punt A3.
Het verschil tussen
A2 en A3 moet bin-
nen de tolerantie
van de nauwkeurig-
heid zitten.
Kalibratie controle voorbereiden: U kan de kalibrering van de laser con-
troleren. Plaats het toestel in het midden tussen twee muren die minstens 5
meter van mekaar verwijderd zijn (Laserkruis aan). Voor een optimale controle
een statief gebruiken.
1. Markeer punt A1 op de wand.
2. Draai het toestel
180° om en markeer
het punt A2. Tussen
A1 en A2 heeft u nu
een horizontale
referentie.
180°
180°
A1
A2
2.
1.

Opgelet:
Wanneer het verschil tussen punt A2 en A3 groter is dan aangegeven als
tolerantie nl. 2 mm / 10 m, is een kalibratie nodig. Neem hiervoor contact
op met uw vakhandelaar.
A3
180°
180°
A2
A3
A2
A2
A1
4.
3.
<2 mm / 10 m = OK
BC
2,5 m
<2 mm = OK
