LaserLiner AutoCross-Laser 2 Plus User manual

FI
PT
SE
22
FR
27
ES
32
IT
37
PL
42
47
52
57
62
67
72
77
82
87
92
97
102
107
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
AutoCross-Laser 2 Plus
02
DE
07
GB
12
NL
17
DK
Laser
635 nm
1H 1V
S
Ташев-Галвинг ООД
www.tashev-galving.com

02
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz-
hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Funktion / Verwendung
Kreuzlinien-Laser zum vertikalen und horizontalen Ausrichten
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
– Einzeln schaltbare Laserlinien
– Out-Of-Level: Durch optische und akustische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs bendet.
– Mit den zwei magnetischen Wandhalterungen ist das Gerät einzeln und in Kombination
einsetzbar – an der Wand, an magnetischen Gegenständen.
– Ideal zur Befestigung an Trockenbauprolen
– Selbstnivellierbereich 3°, Genauigkeit 2 mm / 10 m
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen!
Gerät nicht unnötig auf Personen richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig
in der angegebenen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir Sie auf
folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten
und langer Lagerung. Außerdem weisen wir darauf hin, dass eine absolute Kalibrierung nur in einer
Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit der
Kalibrierung hängt von der Sorgfalt ab.
Laserstrahlung!
Nicht in den Strahl blicken
oder direkt mit optischen
Instrumenten betrachten.
Laser Klasse 2M
< 5 mW · 635 nm
EN 60825-1:2007-10
Allgemeine Sicherheitshinweise
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.
Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.
Spezielle Hochleistungsdioden erzeugen noch hellere Laserlinien als Geräte mit PowerBright-
Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht
und auf dunklen Oberflächen.
Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen
verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
1H 1V S
1
2
4
3
1
5
+
– –
9
10
7
8
6
03
DE

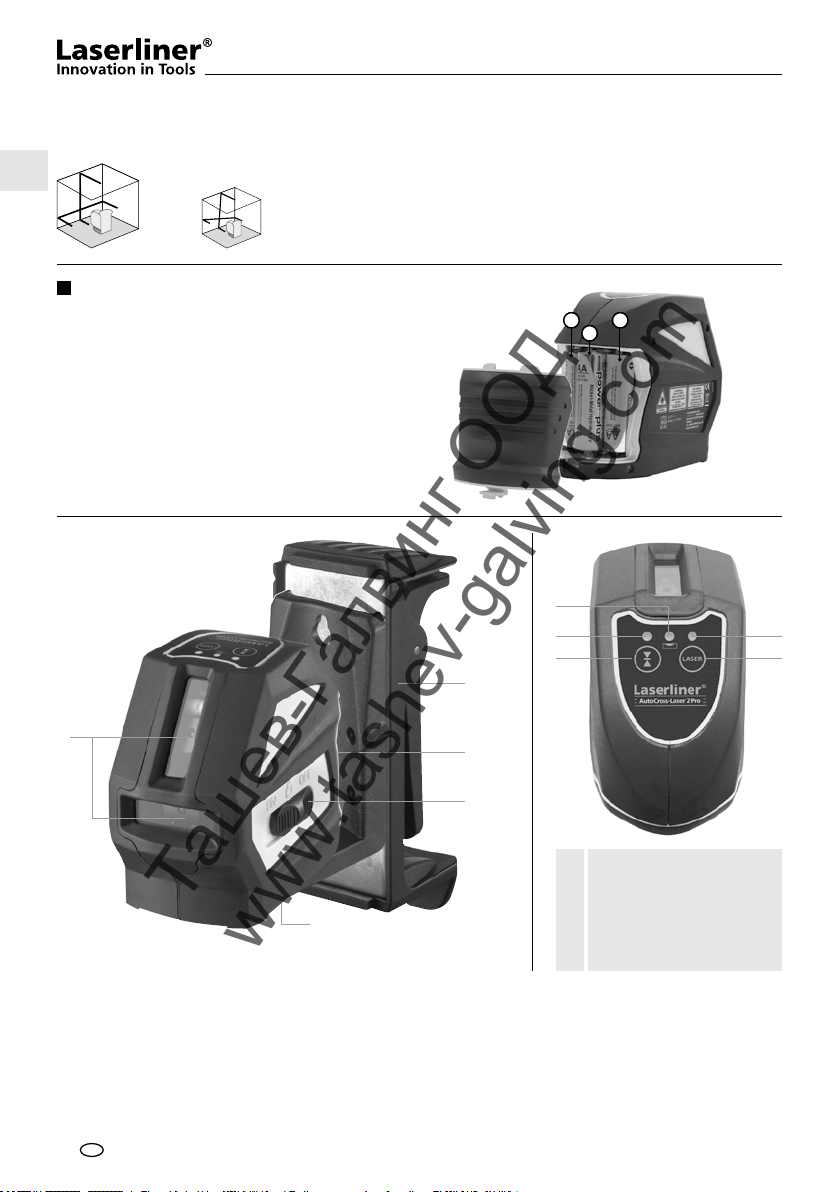

Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion
Einlegen der Batterien
Batteriefach (3) öffnen und Batterien gemäß
den Installationssymbolen einlegen. Dabei
auf korrekte Polarität achten.
Laseraustrittsfenster
Magnetische
Wandhalterung
Batteriefach (Rückseite)
AN- / AUS-Schiebeschalter
Transportsicherung
1/4”-Stativgewinde
(Unterseite)
Handempfängermodus
LED Handempfängermodus
LED Nivellierung
rot: Nivellierung aus
grün: Nivellierung ein
LED
Betriebsanzeige
Wahltaste Laserlinien
1
2
3
4
5
6
7
8
9
10
Zum Transport immer
alle Laser ausschalten
und Pendel arretieren,
AN/AUS-Schalter auf
“OFF” stellen!
!
Ташев-Галвинг ООД
www.tashev-galving.com

LASER
LASER
LASER
LASER
LASER
LASER
LASER
LASER
2
3
a
b
c
d
a
04
DE

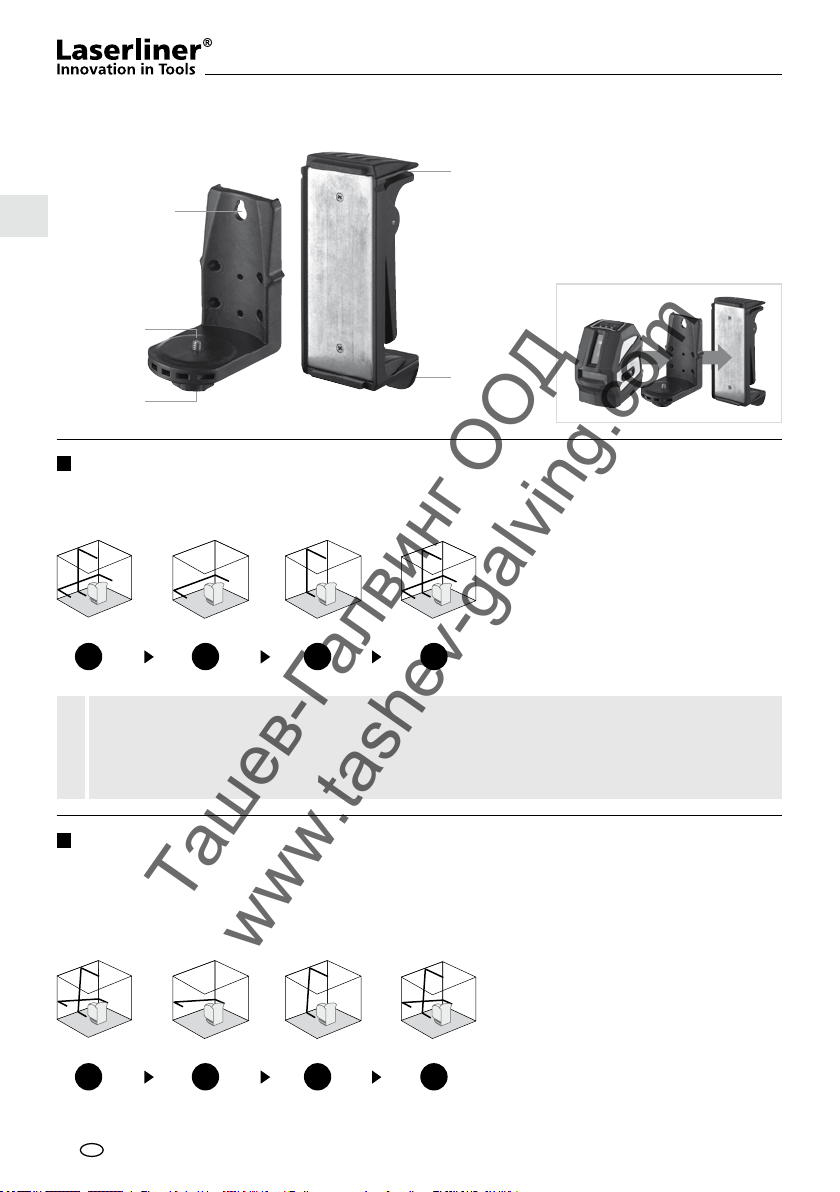

Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, AN/AUS-Schalter auf “ON” stellen. Das Laserkreuz erscheint. Mit der
Wahltaste können die Laserlinien einzeln geschaltet werden.
Neigungsmodus
Die Transportsicherung nicht lösen, AN/AUS-Schalter auf die mittlere Stellung schieben und die Laser
mit der Wahltaste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In
diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken
der Laserlinien signalisiert. Zusätzlich leuchtet die LED (8) konstant rot.
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED
leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs
von 3° befindet, blinken die Laserlinien, ein Signal ertönt und die LED leuchtet rot auf.
Positionieren Sie das Gerät so, dass es sich innerhalb des Nivellierbereichs befindet. Die LED
wechselt wieder auf grün und die Laserlinien leuchten konstant.
!
Magnetische Wandhalterung
Öse für Befestigung
direkt an der Wand
1/4” Gewinde
Befestigungsschraube 1/4“
Klemmhalterung
a
b
c
d
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
4
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK
05
DE
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder
bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX
(optional).
Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der
Handempfängermodus-Taste (6) in den Handempfänger-Modus
schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz
und die Laserlinien werden dunkler. Der Laserempfänger RX
erkennt durch dieses Pulsieren die Laserlinien.
Beachten Sie die Bedienungsanleitung des entsprechenden Laserempfängers.
!
Kalibrierung überprüfen:
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen
2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die
Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Wenn A2 und A3 mehr als 2 mm / 10 m auseinander liegen, ist eine Justierung erforderlich.
Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung
von UMAREX-LASERLINER.
!
Ташев-Галвинг ООД
www.tashev-galving.com

BC
2,5 m
<2 mm = OK
06
DE
Technische Daten (technische Änderungen vorbehalten 11.13)
Selbstnivellierbereich ±3°
Genauigkeit ±2 mm / 10 m
Laserwellenlänge 635 nm
Laserklasse 2M / < 5 mW
Stromversorgung 3 x 1,5V Alkalibatterien
Betriebsdauer ca. 20 Std.
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Schutzklasse IP 54
Gewicht (inkl. Batterien) 0,5 kg
Abmessung (B x H x T) 115 x 95 x 65 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
Überprüfung der vertikalen Linie:
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen,
das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die
Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht
größer als ± 1,5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B
an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2 mm
auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach
links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer
Lagerung.
!
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
07
GB
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. Safely keep these documents for future reference.
!
Function / Application
Cross-line laser vertical and horizontal alignment
– The slope-mode feature is an extra that permits gradients to be laid out.
– Individually switchable laser lines
– Out-Of-Level: Is indicated by optical and acoustic signals
when the unit is outside its self-levelling range.
– The unit‘s two magnetic wall brackets allow it to be used as a stand-alone device
or in combination with others - on the wall or attached to magnetic objects.
– Ideal for mounting on drywall construction proles
– Automatic levelling range 3°, accuracy 2 mm / 10 m
Caution: Do not look directly into the beam. Lasers must be kept out of reach of children. Never
intentionally aim the device at people. This is a quality laser measuring device and is 100% factory
adjusted within the stated tolerance. For reasons of product liability, we must also draw your attention
to the following: Regularly check the calibration before use, after transport and after extended periods
of storage. We also wish to point out that absolute calibration is only possible in a specialist workshop.
Calibration by yourself is only approximate and the accuracy of the calibration will depend on the care
with which you proceed.
Laser radiation!
Do not stare into the beam
or observe it directly with
optical instruments.
Class 2M laser
< 5 mW · 635 nm
EN 60825-1:2007-10
General safety instructions
Special product features
Automatic alignment of the device with a magnetically dampened pendulum system.
The device is brought into initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum lock during transport.
Special high performance laser diodes generate even brighter laser lines as units with
PowerBright Technology do. They remain visible over longer distances, in bright ambient
lighting conditions and on dark surfaces.
RX-READY technology enables line lasers to be used even in unfavourable light conditions.
The laser lines pulsate at a high frequency and this can be picked up by special laser
receiversover long distances.
Ташев-Галвинг ООД
www.tashev-galving.com

1H 1V S
1
2
4
3
1
5
+
– –
9
10
7
8
6
Number and direction of the lasers
H = horizontal laser / V = vertical laser / S = Slopefunction
Inserting the batteries
Open the battery compartment (3) and insert
the batteries in accordance with the installation
symbols, ensuring the correct polarity.
Laser emitting window
Magnetic wall bracket
Battery compartment
(backside)
ON/OFF slide switch
Transport fastener
1/4“ tripod threads
(bottom)
Hand receiver mode
LED Hand receiver mode
LED levelling
red: levelling off
green: levelling on
LED Status indicator
Laser line selection button
1
2
3
4
5
6
7
8
9
10
For transport, the device
must always be switched
off with the transport
securing device (2) so as
to protect device from
damage.
!
08
GB
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
LASER LASER LASER LASER
2
a
b
c
d
a
LASER LASER LASER LASER
3
09
GB
Horizontal and vertical levelling
Release the transport restraint, set the ON/OFF switch to „ON“. The laser cross will appear. The laser lines
can be switched individually with the selection button.
Slope mode
Do not release the transportation safety device. Slide the ON/OFF switch into the centre position and
select the laser using the selection button. Sloping planes and tilts can now be measured. In this mode,
the laser lines no longer align automatically. This is signalised by the laser lines flashing. In addition,
the LED light (8) remains red.
The transport restraint must be released for horizontal and vertical levelling. The LED shows a
permanent green light. The laser lines flash, a signal sounds and the LED lights red as soon as the
device is outside the automatic levelling range of 3°. Position the device such that it is within the
levelling range. The LED switches back to green and the laser lines stop flashing (steady light).
!
Magnetic wall bracket
Eyelet for mounting
on the wall
1/4“ thread
1/4“ fastening screw
Clamp
a
b
c
d
Ташев-Галвинг ООД
www.tashev-galving.com

4
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK
10
GB
Hand receiver mode
Optional: Working with the laser receiver RX
Use an RX laser receiver (optional) to carry out levelling at
great distances or when the laser lines are no longer visible.
To work with a laser receiver, switch the line laser into hand
receiver mode with the Hand receiver mode button (6). The
laser lines will now pulsate with high frequency, making the
laser lines darker. The laser receiver RX can detect these
pulsating laser lines.
Follow the operating instructions of the corresponding laser receiver.
!
Performing the calibration check:
3. Position the device as near as possible to the wall at the height of point A1.
4. Turn the device through 180° and mark point A3. The difference
between points A2 and A3 is the tolerance.
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position the device midway
between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus
releasing the transport restraint (cross laser on). Please use a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2.
You now have a horizontal reference between points A1 and A2.
When A2 and A3 are more than 2mm / 10m apart, an adjustment is necessary.
Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.
!
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
Checking the vertical line:
Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making
sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line. The
precision is within the specified tolerance if the deviation between the laser line and the plumb line is not
greater than ± 1.5 mm.
Checking the horizontal line:
Position the device about 5 m from a wall and switch on the cross laser. Mark
point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark
point C. Check whether the horizontal line from point C is level with point B
to within ± 2 mm. Repeat the process by turning the laser to the left.
11
GB
Technical data (Subject to technical alterations 11.13)
Self-levelling range ±3°
Precision ±2 mm / 10 m
Laser wavelength 635 nm
Laser class 2M / < 5 mW
Power supply 3 x 1.5V alkaline batteries
Operating time approx. 20 h
Operating temperature 0°C ... + 50°C
Storage temperature -10°C ... + 70°C
Protection class IP 54
Weight (incl. batteries)0,5 kg
Dimensions (W x H x D) 115 x 95 x 65 mm
EU directives and disposal
This device complies with all necessary standards for the free movement
of goods within the EU.
This product is an electric device and must be collected separately for disposal
according to the European Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at: www.laserliner.com/info
Regularly check the adjustment before use, after transport and after extended periods of storage.
!
BC
2,5 m
<2 mm = OK
Ташев-Галвинг ООД
www.tashev-galving.com

12
NL
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘
volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Functie / toepassing
Kruislijnlaser voor verticaal en horizontaal uitlijnen
– De extra neigingsmodus maakt het aanleggen van hellingen mogelijk.
– Afzonderlijk inschakelbare laserlijnen
– Out-Of-Level: door optische en akoestische signalen wordt gesignaleerd,
wanneer het apparaat zich buiten het nivelleerbereik bevindt.
– Met de twee magnetische wandhouders kan het apparaat gewoon
op de wand of op magnetische voorwerpen worden toegepast.
– Ideaal voor de bevestiging op droogbouwproelen
– Zelfnivelleringsbereik 3°, nauwkeurigheid 2 mm / 10 m
Let op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet
onnodig op anderen richten. De laser is een 100% kwaliteits-laser en wordt op iedere bouw aangewend.
Op basis van de productiecontrole willen wij u op het volgende wijzen: controleer regelmatig de kali-
bratie voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik is geweest. Verder
wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf
kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken.
Laserstraling!
Niet in de laserstraal kijken
of deze direct met optische
instrumenten bekijken.
Laser klasse 2M
< 5 mW · 635 nm
EN 60825-1:2007-10
Algemene veiligheid
Speciale functies van het product
Automatische uitlijning van het apparaat door middel van een magnetisch gedempt
pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een
pendelvergrendeling.
Speciale hoogvermogensdioden produceren nog fellere laserlijnen als de lasers
met PowerBright technologie. Deze blijven zichtbaar over langere afstand, bij fel
omgevingslicht en op donkere oppervlakken.
Met de RX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden
worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door
speciale laserontvangers op grote afstanden geregistreerd.
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
1H 1V S
1
2
4
3
1
5
+
– –
9
10
7
8
6
13
NL
Aantal en richting van de laser
H = horizontale laserlijn / V = verticale laserlijn / S = inclinaties (Slope-Funktion)
Plaatsen van de batterijen
Batterijvak (3) openen en de batterijen volgens
de installatiesymbolen inleggen. Let daarbij
op de correcte polarisatie.
Laseruitlaat
Magnetische
wandhouder
Batterijvakje (achterkant)
AAN- / UIT-schuifschakelaar
Transportbeveiliging
1/4”-schroefdraad
(onderzijde)
Handontvangermodus
LED Handontvangermodus
Led-nivellering
rood: nivellering uit
groen: nivellering aan
LED-bedrijfsindicator
Keuzetoets laserlijnen
1
2
3
4
5
6
7
8
9
10
Schakel vóór het transport
altijd alle lasers uit en zet
de pendel vast, zet de
AAN/UIT-schakelaar op
„OFF“!
!
Ташев-Галвинг ООД
www.tashev-galving.com

LASER
LASER
LASER
LASER
LASER
LASER
LASER
LASER
2
3
a
b
c
d
a
14
NL
Horizontaal en verticaal nivelleren
Deactiveer de transportbeveiliging, zet de AAN-/UIT-schakelaar op „ON“. Het laserkruis verschijnt.
Met behulp van de keuze-toets kunnen de laserlijnen afzonderlijk worden geschakeld.
Neigingsmodus
Haal de transportbeveiliging niet los, schuif de AAN- / UIT-schakelaar aar de middelste stand en selecteer
de laser met de keuzetoets. Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus
worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende
laserlijnen. Bovendien brandt de led (8) constant rood.
Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De
led brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van
3° bevindt, knipperen de laserlijnen, klinkt een signaal en brandt de led rood. Positioneer het
apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De led schakelt weer over
naar groen en de laserlijnen branden constant.
!
Magnetische wandhouder
Oog voor de directe
bevestiging op de wand
1/4” schroefdraad
Bevestigingsschroef 1/4“
Klemhouder
a
b
c
d
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
4
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK
15
NL
Handontvangermodus
Optioneel: Werken met de laserontvanger RX
Gebruik een laserontvanger RX (optioneel) voor het nivelleren
op grote afstanden of in geval van niet meer zichtbare laserlijnen.
Voor werkzaamheden met de laserontvanger schakelt u de lijn-
laser met de toets in de handontvangermodus (6). Nu pulseren
de laserlijnen met een hoge frequentie en de laserlijnen worden
donkerder. De laserontvanger RX kan de laserlijnen dankzij het
pulseren registreren.
Neem de gebruiksaanwijzing van de dienovereenkomstige laserontvanger in acht.
!
Kalibratie controleren:
3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen
A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.
Kalibratiecontrole voorbereiden:
U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die
minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor de transport-
beveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.
1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2.
Tussen A1 en A2 hebt u nu een horizontale referentie.
Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl.
2 mm / 10 m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar
of met de serviceafdeling van UMAREX-LASERLINER.
!
Ташев-Галвинг ООД
www.tashev-galving.com

BC
2,5 m
<2 mm = OK
16
NL
Technische gegevens (Technische veranderingen voorbehouden 11.13)
Zelfnivelleerbereik ±3°
Nauwkeurigheid ±2 mm / 10 m
Lasergolflengte 635 nm
Laserklasse 2M / < 5 mW
Stroomvoorziejning 3 x 1,5V alkalibatterijen
Gebruiksduur ca. 20 h
Werktemperatuur 0°C ... + 50°C
Opbergtemperatuur -10°C ... + 70°C
Beschermingsklasse IP 54
Gewicht (incl. batterijen) 0,5 kg
Afmetingen (B x H x D) 115 x 95 x 65 mm
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije
goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn
voor oude elektrische en elektronische apparatuur gescheiden verzameld en
afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
Controleren van de verticale lijn:
Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad beve-
stigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad
nadert, mag het verschil niet meer zijn dan 1,5 mm. In dat geval blijft u binnen de gestelde tolerantie.
Controleren van de horizontale lijn:
Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen,
punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien
en punt C markeren. Controleer nu of of de waterpaslijn van punt C op
gelijke hoogte ligt met punt B - met een tolerantie van max. 2 mm. Dezelfde
controle kunt u tevens naar links uitvoeren.
Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer de
laser langere tijd is opgeborgen geweest.
!
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
17
DK
Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“
grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.
!
Funktion / anvendelsesformål
Krydslinje-laser til vertikal og horisontal indjustering
– Lægning af fald foretages med denne specialfunktion.
– Enkeltvis aktivérbare laserlinjer
– Out-of-level: Det indikeres via optiske og akustiske signaler, når apparatet
er uden for nivelleringsområdet.
– Med de to magnetiske vægbeslag kan apparatet anvendes individuelt og
i kombination - på væggen, på magnetiske genstande.
– Ideel til montering på gipsvægsproler
– Selvnivelleringsområde 3°, nøjagtighed 2 mm / 10 m
Bemærk: Se aldrig direkte ind i strålen! Overlad ikke laseren til børn! Sigt aldrig med laserstrålen mod
personer eller dyr. Instrumentet er en kvalitetslaser, der ved levering er justeret 100% i overensstemmelse
med de angivne fabrikstolerancer. Laserens retvisning skal altid kontrolleres af brugeren før anvendelse
(se afsnit om kontrol). Bemærk, at en sikker og nøjagtig kalibrering kun er mulig på autoriseret værksted.
Foretages kalibrering af brugeren, vil resultatet afhænge af dennes viden og omhu.
Laserstråling!
Se ikke direkte ind i strålen.
Heller ikke gennem optiske
instrumenter
Laser klasse 2M
< 5 mW · 635 nm
EN 60825-1:2007-10
Almindelige sikkerhedsforskrifter
Særlige produktegenskaber
Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem.
Apparatet nulstilles og indstiller sig automatisk.
Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.
Specielle, kraftige dioder frembringer endnu skarpere laserlinjer end apparater med
PowerBright-teknologi. Disse kan også ses på længere afstand, i skarpt omgivelseslys
samt på mørke overflader.
Med RX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold.
Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.
Ташев-Галвинг ООД
www.tashev-galving.com

1H 1V S
1
2
4
3
1
5
+
– –
9
10
7
8
6
Antal og placering af lasere
H = horisontal laserlinje / V = vertikal laserlinje / S = hældningsfunktion
Isætning af batterier
Batterihuset (3) åbnes og batterierne sættes i som
angivet ved symbolerne. Låget lukkes omhyggeligt.
Laserudgangsvindue
Magnetisk vægholder
Batterirum (bagside)
TÆND-/SLUK-skydekontakt
med transportsikring
1/4” gevindbøsning
(underside)
Håndmodtagermodus
LED Håndmodtagermodus
LED Nivellering
rød: Nivellering FRA
grøn: Nivellering TIL
LED Strømindikator
Tast til valg af laserlinje
1
2
3
4
5
6
7
8
9
10
Under transport skal
laseren være slukket, og
transportsikringen on/off
skal stå på „off“.
!
18
DK
Ташев-Галвинг ООД
www.tashev-galving.com

AutoCross-Laser 2 Plus
LASER LASER LASER LASER
2
a
b
c
d
a
LASER LASER LASER LASER
3
19
DK
Horisontal og vertikal nivellering
Man løsner transportsikringen og stiller TIL/FRA-kontakten på “ON”. Laserkrydset vises.
Med valgtasten kan man aktivere laserlinjerne enkeltvis.
Hældningsfunktion
Undgå at løsne transportsikringen, stil TÆND/SLUK-kontakten i midterstilling, og vælg laserne med
valgknappen. Nu kan der anlægges skæve niveauer eller hældninger. I denne modus indjusterer
laserlinjerne sig ikke længere automatisk. Dette indikeres ved, at laserlinjerne blinker. Desuden lyser
LED‘en (8) konstant rødt.
Til horisontal og vertikal nivellering skal transportsikringen være løsnet. LED lyser konstant grøn.
Så snart apparatet er uden for det automatiske nivelleringsområde på 3°, blinker laserlinjerne, der
lyder et signal, og lysdioden (LED) lyser rødt. Apparatet skal positioneres således, at det er inden
for nivelleringsområdet. Lysdioden skifter igen til grønt, og laserlinjerne lyser konstant.
!
Magnetisk vægholder
Øsken til montering
direkte på væggen
1/4”-gevind
Fastgørelsesskrue 1/4“
Klemmeholder
a
b
c
d
Ташев-Галвинг ООД
www.tashev-galving.com

4
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 2 mm / 10 m = OK
20
DK
Håndmodtagermodus
Ekstraudstyr: Arbejdet med lasermodtageren RX
Brug af laser modtager RX (ekstraudstyr) til at udføre nivellering
over store afstande, eller når laserlinjer ikke længere er synlige.
At arbejde med en laser modtager, skal du skifte laserlinjen i
hånd-mode modtager med hånden modtageren mode-knappen (6).
Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer
mørkere. Laseren modtager RX kan opfange disse pulserende laser
linjer.
Se betjeningsvejledningen for den pågældende lasermodtager.
!
Kontrol af retvisning:
3. Flyt laseren tæt til den ene væg således peger mod væggen markér
laserplanet på væggen - A3.
4. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.
Forberedelse til kontrol af retvisning:
Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst
5 m fra hinanden. Slå transport - sikringen fra og tænd for instrumentet (laserkrydset aktiveres). Brug
hertil et stativ.
1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret
nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.
Hvis A2 og A3 ligger mere end 2 mm / 10 m fra hinanden, skal der foretages en
justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne,
eller kontakt serviceafdelingen hos UMAREX-LASERLINER.
!
Ташев-Галвинг ООД
www.tashev-galving.com
