LaserLiner RangeXtender M 50 User manual

RangeXtender M 50
magnetic
IP 66
DE
02
EN
08
NL
14
DA
20
SV
FR
26
ES
32
IT
38
PL
44
FI
50
PT
56
NO
TR
RU
UK
CS
ET
RO
BG
EL
HR

02
DE
Bestimmungsgemäße Verwendung
Dieser Laserempfänger eignet sich für alle grünen Linienlaser mit einem
integrierten Handempfänger-Modus (GRX-READY Technologie). Er detektiert
die Laserlinien bis zu einer maximalen Entfernung von 50 Metern. Pfeilsymbole
und eine Millimeter-Anzeige informieren über den Höhenunterschied des
Laserstrahls zur Markierebene.
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind
aufzubewahren und bei Weitergabe des Gerätes mitzugeben.
!

RangeXtender M 50
03
DE
Besondere Produkteigenschaften
Der Empfänger ermöglicht schnelle Reaktionszeiten – schnelles
Erkennen spart Arbeitszeit.
Optimales Arbeiten wird bei einer Vielzahl der Messgeräte durch
magnetische Haftung ermöglicht. Die Hände sind für andere
Arbeitsabläufe frei.
Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch
besonderen Schutz vor Staub und Regen aus.
magnetic
IP 66
Quetschgefahr! Fassen Sie nicht in die Klemmhalterung!
!
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen mit akti-
ven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen
Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten)
verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die
jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie
beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaft-
liche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
Um eine störende Beeinussung zu vermeiden, halten Sie die Magnete stetsin
einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten
und Geräten entfernt.

04
DE
a
Numerische Abweichung vom Laserniveau
b
Handempfänger über Laserniveau
c
Exakt im Laserniveau
d
Handempfänger unter Laserniveau
e
Genauigkeit (3-stufig)
f
Tonsignal AN / AUS
g
Anzeige Batterieladezustand
a
b
d
e
c
g
f
3
2
6
4
6
5
13
14
1
3
17
11
12
10
8 9
9
Befestigungsschraube
für Messlatten
10
Umstellung Einheit cm / mm;
Hintergrundbeleuchtung
ein / aus
11
Genauigkeit (3-stufig)
12
Lautsprecher
13
Verbindungsschraube
14
Batteriefach
1
LC-Display
2
Umlaufende Markierungsnut
3
Kopf- und Seitenmagnet
4
AN- / AUS-Schalter
5
Tonsignal AN / AUS
6
Horizontal-/Vertikallibelle
7
Empfangsfeld Laserstrahl
8
Universalhalterung

RangeXtender M 50
05
DE
Achten Sie darauf, dass die Laserlinien nicht von spiegelnden Flächen
reflektiert werden. Diese Reflexionen können zu Fehlanzeigen führen.
!
1
Einlegen der Batterien
Batteriefach (14) öffnen und Batterien
gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität
achten.
+
–
Feinbereich: Anzeige mit kleinerer Toleranz, für feines Ausrichten
(z.B. mit Messlatten).
Freihandbereich: Anzeige mit größerer Toleranz, zum Ausrichten
von Hand.
Grobbereich: Anzeige mit maximaler Toleranz, für rudimentäres
Ausrichten von Hand.
2Arbeiten mit dem Laserempfänger
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher
Helligkeit den Laserempfänger. Diesen mit Taste 4 anschalten.
Den Linienlaser in den Handempfängermodus schalten. Jetzt pulsieren die
Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler.
Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis
max. 50mEntfernung.
Bewegen Sie nun das Empfangsfeld (7) des Laserempfängers durch die
Laserlinien auf- und abwärts bis die mittlere LED aufleuchtet. Markieren
Sie nun das Referenzmaß.

06
DE
Laser
40 mm
Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und
wird an den Enden geringer. Dadurch kann sich der maximale
Empfangsbereich des Laserempfängers verringern.
!
Bei direkter Sonneneinstrahlung kann sich die Reichweite des
Laserempfangs reduzieren.
!

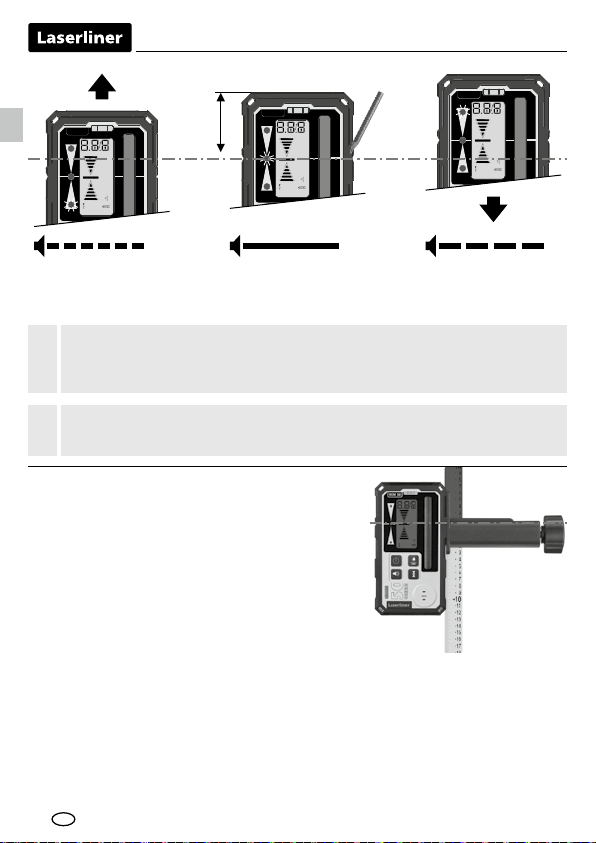

Dauerton (mittlere LED)
= Markieren Sie das
Referenzmaß
RXM 50
RXM 50
RXM 50
langsames Piepen
(obere LED)
schnelles Piepen
(untere LED)
Anwendung mit Messlatte
Der Laserempfänger kann mit der
Universalhalterung an Messlatten befestigt
werden. Die Fleximesslatte ist für alle
Messungen von Bodenhöhen zu empfehlen.
Mit dieser können Sie ohne zu rechnen direkt
Höhenunterschiede ermitteln.

RangeXtender M 50
07
DE
Technische Daten (Technische Änderungen vorbehalten. 23W02)
Empfangsbereich Laser max. 50 m
Länge Empfangseinheit 80 mm
Schutzart IP 66
Automatische Abschaltung nach 5 Minuten
(bei unveränderter Displayanzeige)
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer ca. 20 Std.
Arbeitsbedingungen -10°C … 40°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max.
4000 m über NN (Normalnull)
Lagerbedingungen -20°C … 70°C, Luftfeuchtigkeit max. 80% rH
Gewicht 400 g
(inkl. Batterien / ohne Universalhalterung)
Abmessungen (B x H x T) 80 x 149 x 25 mm (ohne Universalhalterung)
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und ver-
meiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
EU- und UK-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU und UK.
Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät
welches nach den europäischen und UK Richtlinien für Elektro- und
Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten
Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe
zurückzugewinnen.
Weitere Sicherheits- und Zusatzhinweise unter:
https://www.laserliner.com

08
Completely read through the operating instructions, the „Warranty and
Additional Information“ booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and if the
device is passed on, this document must be passed on with it.
!
Intended use
This laser receiver is suitable for all green line lasers with an integrated hand
receiver mode (GRX-READY technology). It quickly detects laser lines up to
a maximum distance of 50 metres. Arrow symbols and a millimetre display
inform users of the exact height difference between the laser beam and the
marking level.
EN
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply. Electronic
devices can potentially cause hazards or interference or be subject to hazards
or interference.
General safety instructions
– The device must only be used in accordance with its intended purpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach
of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.

RangeXtender M 50
09
EN
magnetic
IP 66
Protection against dust and water – The laser receiver is exceptionally
well protected against dust and rain.
For many measuring tools, the key to optimum working is magnetic
adhesion. This leaves the hands free to complete other tasks.
The receiver speeds up response times - rapid detection accelerates
work rates.
Special product features and functions
Risk of pinching! Do not reach into the clamping bracket!
!
Danger - powerful magnetic elds
Powerful magnetic elds can adversely affect persons with active medical
implants (e.g. pacemaker) as well as electromechanical devices
(e.g. magnetic cards, mechanical clocks, precision mechanics, hard disks).
With regard to the effect of powerful magnetic elds on persons, the
applicable national stipulations and regulations must be complied with
such as BGV B11 §14 „electromagnetic elds“ (occupational health
and safety - electromagnetic elds) in the Federal Republic of Germany.
To avoid interference/disruption, always keep the implant or device a safe
distance of at least 30cm away from the magnet.

10
a
b
d
e
c
g
f
EN
a
Numerical deviation from the laser level
b
Hand receiver above laser level
c
Precisely on laser level
d
Hand receiver below laser level
e
Accuracy (3-stage)
f
Sound ON / OFF
g
Low battery indicator
3
2
6
4
6
5
13
14
1
3
17
11
12
10
8 9
9
Fastening screw for
levelling staffs
10
Convert unit cm / mm;
Backlighting ON/OFF
11
Accuracy (3-stage)
12
Loudspeaker
13
Threaded hole for locating
the universal retainer
14
Battery compartment
1
LC display
2
All-round marking groove
3
Magnets
4
ON / OFF switch
5
Sound ON / OFF
6
Horizontal/vertical vial
7
Receiver field for laser beam
8
Universal mount

RangeXtender M 50
11
+
–
Approximate range: Display with maximum tolerance for rudimentary
manual alignment.
Free-hand range: Display with larger tolerance for alignment by hand.
EN
Pay attention that the laser lines are not reflected by reflective surfaces.
Such reflections can lead to false indications.
!
2Working with the laser receiver
Use the laser receiver for levelling over great distances or in very bright
conditions. Switch it on with button 4.
Set the line laser to hand receiver mode. The laser lines will now pulsate
with high frequency, making the laser lines darker. The laser receiver can
detect these pulsating laser lines up to a maximum distance of 50 m.
Now move the receive field (7) on the laser receiver up and down through the
laser lines until the middle LED lights up. Now mark the reference dimension.
1
Insertion of batteries
Open the battery compartment (14)
and insert batteries according to the
symbols. Be sure to pay attention
to polarity.
Precision range: Display with smaller tolerance for precision alignment
(e.g. levelling staff)

12
Laser
40 mm
RXM 50
RXM 50
RXM 50
EN
Used with levelling staff
The laser receiver can be fitted on
measuring staffs with the universal mount.
The Flexi measuring staff is always
recommended when measuring from
floor heights. It also allows you to
determine heights directly without
any need for calculation.
The laser reception range may be reduced if exposed to direct sunlight.
!
The light intensity of the laser lines is greatest at the centre
and diminishes toward the ends. This can reduce the maximum
reception range of the laser receiver.
!
Slow beeping
(top LED)
Continuous tone
(middle LED)
= mark the reference
Rapid beeping
(bottom LED)

RangeXtender M 50
13
EN
EU and UK directives and disposal
This device complies with all necessary standards for the free movement
of goods within the EU and the UK.
This product, including accessories and packaging, is an electrical appliance
that must be recycled in an environmentally appropriate manner in accordance
with European and UK directives on waste electrical and electronic equipment,
batteries and packaging, in order to recover valuable raw materials.
Further safety and supplementary notices at:
https://www.laserliner.com
Technical data (Subject to technical alterations. 23W05)
Laser reception range max. 50 m
Length of receiver unit 80 mm
Protection class IP 66
Auto power off after 5 minutes
(if display remains unchanged)
Power supply 2 x 1,5V LR03 (AAA)
Operating time approx. 20 hours
Operating conditions -10°C … 40°C, max. humidity 80% rH,
no condensation, max. working altitude
4000 m above sea level
Storage conditions -20°C … 70°C, max. humidity 80% rH
Weight 400 g
(including batteries/without universal mount)
Dimensions (W x H x D) 80 x 149 x 25 mm (without universal mount)
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing for
longer periods. Store the device in a clean and dry place.

14
Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende
aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de
internet-link aan het einde van deze handleiding volledig door.
Volg de daarin beschreven aanwij-zingen op. Bewaar deze
documentatie en geef ze door als u het apparaat doorgeeft.
!
Doelmatig gebruik
Deze laserontvanger is geschikt voor alle groene lijnlasers met een geïnteg-
reerde handontvangermodus (GRX-READY-technologie). Hij detecteert de
laserlijnen tot op een maximale afstand van 50 meter. Pijlsymbolen en een
millimeterweergave informeren over het hoogteverschil tussen de laserstraal
en het gekenmerkte niveau.
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de
elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op
pompstations of in de buurt van personen met een pacemaker, moeten
in acht worden genomen. Een gevaarlijk effect op of storing van en door
elektronische apparaten is mogelijk.
Veiligheidsinstructies
Omgang met elektromagnetische straling
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specicaties.
– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.
– De bouwwijze van het apparaat mag niet worden veranderd!
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen, vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere
functies uitvallen of de batterijlading zwak is.
NL

RangeXtender M 50
15
magnetic
IP 66
Gevaar voor bekneld raken! Grijp niet in de klemhouder!
!
Bescherming tegen stof en water – de laserontvanger is uitstekend
beschermd tegen stof en regen.
Optimaal werken met tal van meetapparaten mogelijk
dankzij magnetische hechtfunctie. U hebt uw handen
vrij voor andere taken.
De ontvanger maakt snelle reactietijden mogelijk -
snel registreren bespaart werktijd.
Bijzondere producteigenschappen en functies
Gevaar door krachtige magnetische velden
Krachtige magnetische velden kunnen schadelijke invloeden hebben op
personen met actieve implantaten (bijv. pacemakers) alsmede op elektro-
mechanische apparaten (bijv magneetkaarten, mechanischen horloges,
jne mechanische apparatuur, harde schijven).
Met het oog op het effect van krachtige magnetische velden op personen
dienen de desbetreffende nationale bepalingen en voorschriften te worden
nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van
de wettelijke ongevallenverzekering BGV B11 §14 ‚Elektromagnetische Felder‘
(elektromagnetische velden).
Om storende effecten te voorkomen, dient u de magneten altijd op een afstand
van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.
NL

16
a
b
d
e
c
g
f
a
Numerieke afwijking van het laserniveau
b
Handontvanger boven het laserniveau
c
Exact in het laserniveau
d
Handontvanger beneden het laserniveau
e
Nauwkeurigheid (3 standen)
f
Geluidssignaal AAN / UIT
g
Indicator batterij-laadtoestand
3
2
6
4
6
5
13
14
1
3
17
11
12
10
8 9
10
Omschakeling eenheid
cm / mm;
Achtergrondverlichting aan/uit
11
Nauwkeurigheid (3 standen)
12
Luidspreker
13
Schroefdraadboring voor
de bevestiging van de
universele houder
14
Batterijvakje
1
LC-display
2
Rondomlopende markeringsgroef
3
Magneten
4
Aan-/ uitknop
5
Geluidssignaal AAN / UIT
6
Horizontale / verticale libel
7
Ontvangstveld laserstraal
8
Universeel houder
9
Bevestigingsschroef
voor meetlatten
NL

RangeXtender M 50
17
+
–
Grofbereik: weergave met maximale tolerantie voor een rudimentaire,
handmatige uitlijning.
Handsfree-bereik: weergave met grotere tolerantie voor een handmatige
uitlijning.
Let op dat de laserlijnen niet door spiegelende oppervlakken worden
gereflecteerd. De reflecties kunnen tot verkeerde metingen leiden.
!
2Werken met de laserontvanger
Gebruik de laserontvanger voor het nivelleren op grote afstanden
of bij intensief licht. Schakel hem in met toets 4.
Schakel de lijnlaser in de handontvangermodus. Nu pulseren de laserlijnen
met een hoge frequentie en de laserlijnen worden donkerder. De laser
ontvanger kan de laserlijnen dankzij het pulseren tot max. 50 m registreren.
Beweeg nu het ontvangstveld (7) van de laserontvanger door de laserlijnen
omhoog en omlaag totdat de middelste led oplicht. Markeer nu de referen-
tiemaat.
1
Plaatsen van de batterijen
Open the battery compartment (14)
and insert the batteries in accordance
with the installation symbols,
ensuring the correct polarity.
Fijnbereik: weergave met kleinere tolerantie voor een fijne uitlijning
(bijv. met meetlatten).
NL

18
Laser
40 mm
RXM 50
RXM 50
RXM 50
Gebruik met meetlat
De laserontvanger kan met de universele
houder op meetlatten worden bevestigd.
Het is raadzaam, de flexibele meetlat voor
alle metingen van vloerhoogtes te gebruiken.
Hiermee kunt u – zonder te moeten rekenen –
direct hoogteverschillen vaststellen.
De lichtintensiteit van de laserlijnen is in het midden het hoogst
en neemt af naar de randen toe. Hierdoor kan het maximale
ontvangstbereik van de laser worden verminderd.
!
Bij rechtstreeks zoninstraling kan het bereik van de laserontvangst
beperkt zijn.
!
langzaam
piepgeluid
(bovenste led)
Constant geluid
(middelste led)
= markeer de
referentiemaat
snel piepgeluid
(onderste led)
NL

RangeXtender M 50
19
EU- en UK-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen
voor het vrije goederenverkeer binnen de EU en met het UK.
Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat
op een milieuvriendelijke manier moet worden gerecycled in overeenstemming
met de Europese en Britse richtlijnen betreffende afgedankte elektrische
en elektronische apparatuur, batterijen en verpakkingen, om waardevolle
grondstoffen terug te winnen.
Verdere veiligheids- en aanvullende instructies onder:
https://www.laserliner.com
Technische gegevens (Technische veranderingen voorbehouden. 23W05)
Laserontvangstbereik max. 50 m
Lente ontvangsteenheid 80 mm
Veiligheidsklasse IP 66
Automatische uitschakeling na 5 minuten
(bij onveranderde displayweergave)
Stroomvoorziening 2 x 1,5V LR03 (AAA)
Bedrijfsduur ca. 20 uur
Werkomstandigheden -10°C … 40°C, luchtvochtigheid max. 80%
rH, niet-condenserend, werkhoogte max.
4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden
-20°C … 70°C, luchtvochtigheid max. 80% rH
Gewicht 400 g
(incl. batterijen / zonder universele houder)
Afmetingen (B x H x D) 80 x 149 x 25 mm (zonder universele houder)
Opmerkingen inzake onderhoud en reiniging
Reinig alle componenten met een iets vochtige doek en vermijd het gebruik
van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat
u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat
op een schone, droge plaats.
NL

20
Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte
„Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger
og henvisninger på internet-linket i slutning af denne vejledning
fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette
dokument skal opbevares og følge med enheden, hvis denne
overdrages til en ny bruger.
!
Tilsigtet anvendelse
Denne lasermodtager er egnet til alle grønne linjelasere med en integreret
manuel modtager-modus (GRX-READY-teknologi). Den detekterer laserlinjer
op til en maksimal afstand på 50 meter. Pilesymboler og en millimeter-visning
informerer om højdeforskellen mellem laserstråle og markeringsniveauet.
Sikkerhedsanvisninger
Omgang med elektromagnetisk stråling
– Måleapparatet overholder forskrifterne og grænseværdierne for
elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
– Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden
af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning
eller fejl i eller pga. elektronisk udstyr er til stede.
Almindelige sikkerhedshenvisninger
– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden
for de givne specikationer.
– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt
for børn.
– Konstruktionsmæssigt må apparatet ikke ændres.
– Undgå at udsætte apparatet for mekaniske belastninger, meget høje
temperaturer, fugt eller kraftige vibrationer.
– Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter,
eller hvis batteriladningen er svag.
DA
