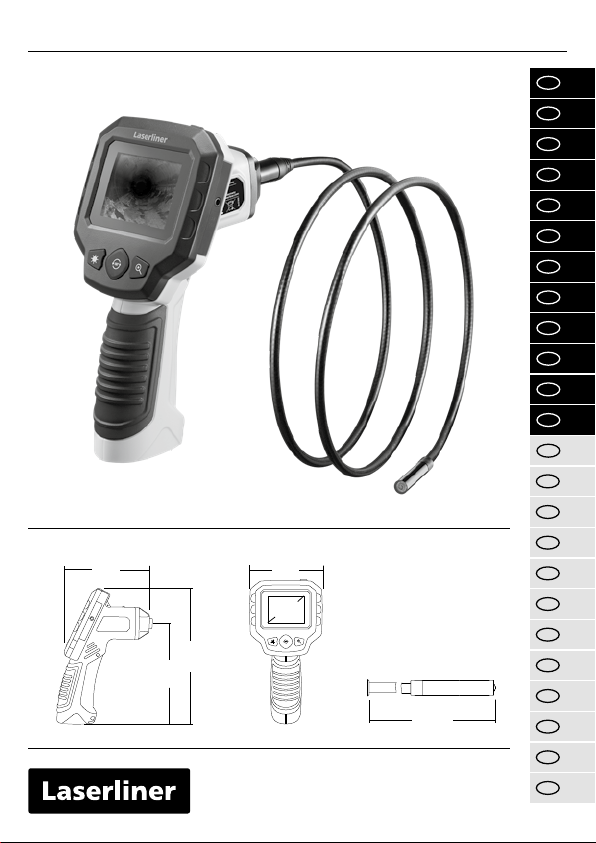

LaserLiner VideoScope User manual

VideoScope One
200
125
147
100
2,7"
1500
02
08
14
20
26
32
38
44
50
56
62
68
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR

02
DE
Funktion / Verwendung
Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an
das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen,
Schächten, Mauerwerk oder im KFZ.
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter
entsprechenden Witterungsbedingungen bzw. bei geeigneten
Schutzmaßnahmen eingesetzt wird.
– Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät
darf nicht mit Flüssigkeit in Berührung kommen.
– Der Kamerakopf ist nicht säurebeständig oder feuerfest.
– Es ist unbedingt darauf zu achten, das die VideoScope One nicht in Kontakt
mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen
kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren
Verletzungen des Bedieners führen.
– Die VideoScope One darf nicht für medizinische Untersuchungen /
Personenuntersuchung verwendet werden.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch.
Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage
ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.
!

VideoScope One
03
DE
– Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung
geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf
die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und
Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen
gewährleistet sein.
Sicherheitshinweise
Umgang mit künstlicher, optischer Strahlung OStrV
Austrittsöffnung LED
– Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein
Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN
62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
– Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwen-
dung und unter vernünftigerweise vorhersehbaren Bedingungen für das
menschliche Auge und die menschliche Haut ungefährlich.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an
Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu
beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung
von und durch elektronische Geräte ist gegeben.

04
DE

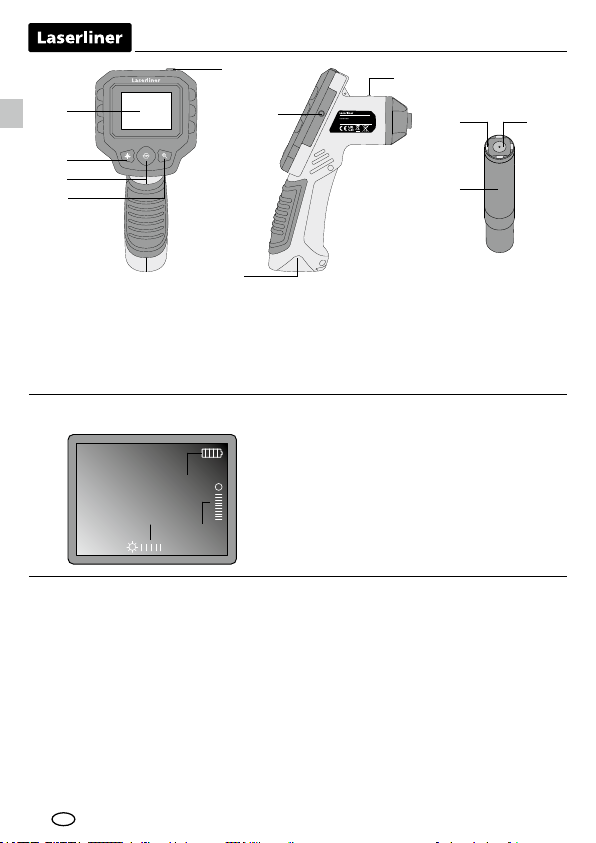

Funktionen während der Bildübertragung
Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position
führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter
entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation
kann das Bild auf dem Monitor um 180° gedreht werden.
a
b
c
LC-Display
Batteriestatus
Zoom-Stufe
LED-Beleuchtung
(5 Helligkeitsstufen)
5
2.0x
+
c
a
b
2
3
4
5
1
Rev21W35
VideoScope One
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone], www.laserliner.com
8
6
7
10 11
9
1
2
3
4
5
6
7
8
9
10
11
LC-Display
ON/OFF
LED-Beleuchtung
Bildrotation
Zoom
Videoausgang
Betriebsanzeige
Batteriefach
Kamerakopf
LED
Linse

VideoScope One
05
DE
AA
AA
AA
AA
1
2ON/OFF

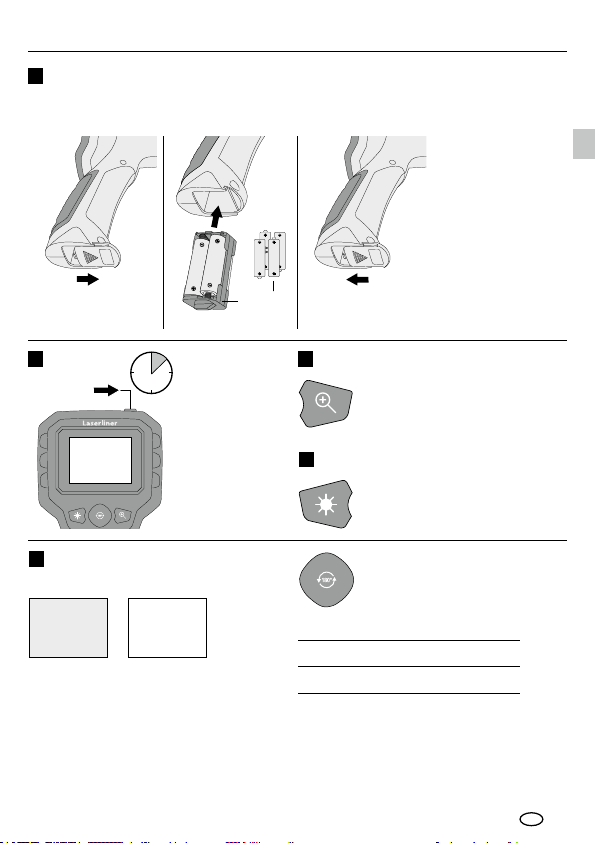

Einsetzen der Batterien
4x AA
2 sec
Das Batteriefach öffnen und Batterien (4x Typ AA) gemäß
den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.
3Zoom (5 Stufen)
Taste drücken
4
4
Helligkeit (5 Stufen)
Bildrotation
Taste drücken
Taste drücken
F F
1x2x
1x = horizontale Spiegelung
2x = Ausgangsbild
vom Ausgangsbild

06
DE
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.

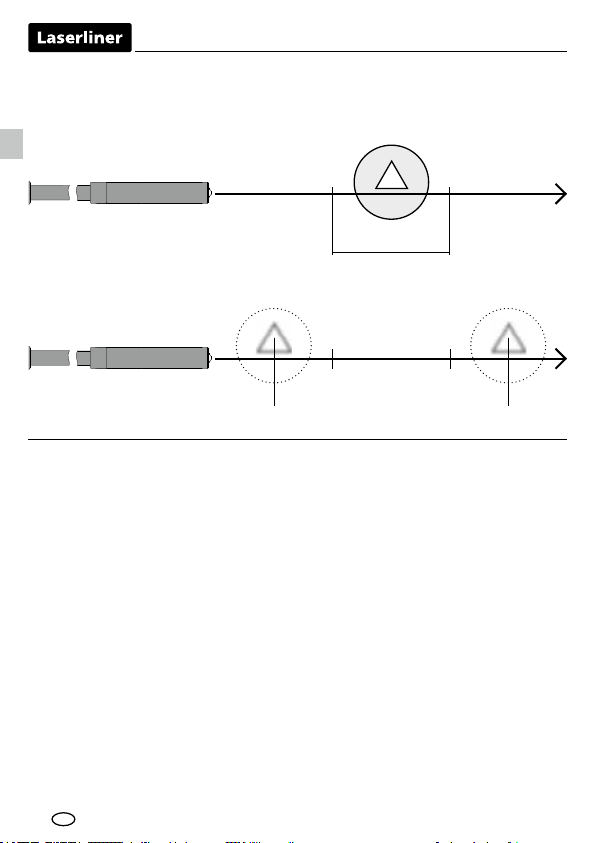

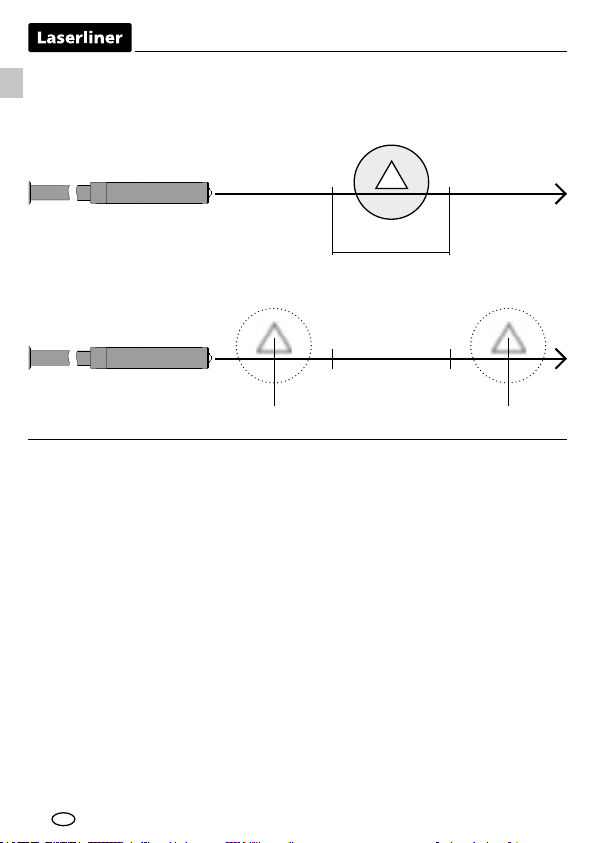

3 - 7 cm
< 3 cm > 7 cm
Kamerakopf / Fokus
Die VideoScope One liefert im Bereich von 3 - 7 cm vor dem Kamerakopf scharfe
Bilder.
Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.

VideoScope One
07
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Technische Daten
Technische Änderungen vorbehalten. 21W38
Durchmesser Kamerakopf ø 9 mm
Bildschirmtyp 2,7" TFT-Farbdisplay
Auflösung Display 320 x 240 Pixel
Schutzart Kamera-Sonde IP 68
Auflösung Kamera 320 x 240 Pixel
Anschlüsse Video-Ausgang Cinch
Sichtfeld (FOV) 53°
Schärfentiefe (DOF) 3 … 7 cm
Länge Sonde 1,5 m
Stromversorgung 4 x 1,5V LR6 (AA)
Betriebsdauer ca. 4 Std.
Arbeitsbedingungen
0°C … 45°C, Luftfeuchtigkeit max.
20 … 85% rH, nicht kondensierend, Arbeitshöhe
max. 4000 m über NN (Normalnull)
Lagerbedingungen
-10°C … 60°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 100 x 200 x 130 mm (ohne Flexschlauch)
Gewicht 510 g (inkl. Batterien)

08
EN
General safety instructions
– The device must only be used in accordance with its intended
purpose and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak. ist.
– When using the device outdoors, make sure that the weather conditions
are appropriate and/or that suitable protection measures are taken.
– The LCD unit must not be immersed in water. The base unit must not come
in contact with liquids.
– The camera head is not acid-resistant or reproof.
– It is absolutely vital to ensure that the VideoScope One does not come into
contact with chemicals, voltage, moving or hot objects. This can damage
the device and put its user at risk of serious injury.
– The VideoScope One must not be used for medical examinations / examining
people.
– Please ensure compliance with the safety regulations set out by local and
national authorities with regard to the correct and proper use of the device.
Function / Application
This inspection camera features a micro-camera which sends colour video
images to the LCD so that areas which are difcult to access (cavities, shafts,
masonry or inside cars, for example) can be checked.
Completely read through the operating instructions, the „Warranty
and Additional Information“ booklet as well as the latest information
under the internet link at th e end of these instructions. Follow the
instructions they contain. This document must be kept in a safe place
and passed on together with the device.
!

VideoScope One
09
EN
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply. Electronic
devices can potentially cause hazards or interference or be subject to hazards
or interference.

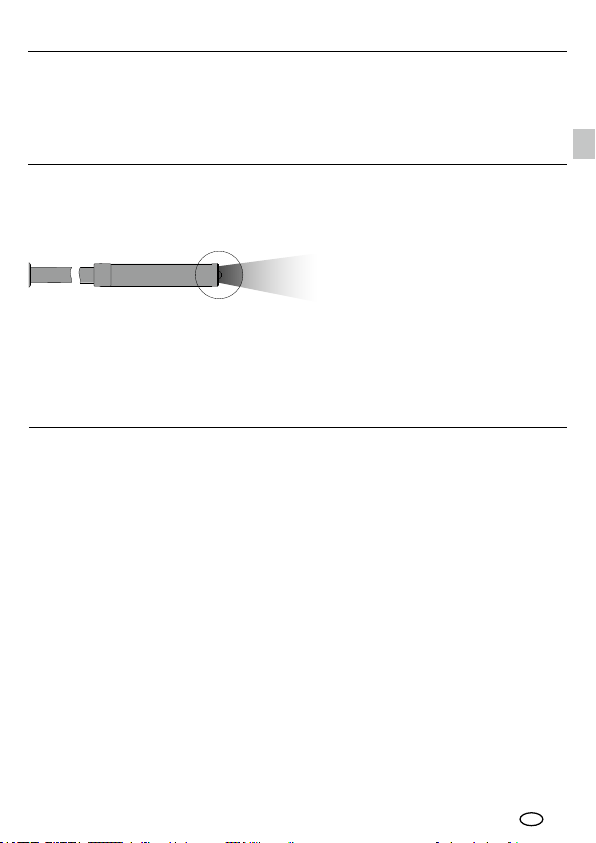

– The device works with LEDs of risk group RG 0 (exempt, no risk)
in accordance with the latest versions of applicable standards relating
to photobiological safety (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff).
– When used for the intended purpose and under reasonably foreseeable
conditions, the accessible radiation of the LEDs is safe for the human eye
and skin.
LED outlet
Safety instructions
Using articial, optical emission (OStrV)
– The unit is not suitable for taking measurements close to dangerous
voltages. Therefore always make sure that conductive parts are at zero
potential when carrying out measurements in the vicinity of electrical
systems. Safe isolation from the power supply and precautions to prevent
systems being switched on again must be ensured by implementing suitable
measures.

10
a
b
c
LC-Display
5
2.0x
+
c
a
b
2
3
4
5
1
Rev21W35
VideoScope One
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone], www.laserliner.com
8
6
7
10 11
9
5
6
7
1
2
3
4
8
9
10
11
Functions during transmission of images
Line up the camera head on the ex cable and move it to the required
position. If lighting conditions are poor, switch on the LED lighting. Zoom
in on distant or small objects. The manual image rotation function enables
the image to be rotated by 180° on the monitor.
EN
Battery status
Zoom
Intensity of LED lighting
(5 brightness levels)
LCD
ON/OFF
LED lighting
Image rotation
Zoom
external monitor
socket
Operation indicator
Battery compartment
Camera head
LED
Lense

VideoScope One
11
AA
AA
AA
AA
1
2
4x AA
2 sec
3
4
4
F F
1x2x
EN
Open the battery compartment and insert batteries (4 x typ AA)
according to the symbols. Be sure to pay attention to polarity.
Inserting batteries
1x = Horizontal mirroring
2x = Original image
From the original image
Press button
Press button
Press button
Zoom (5 steps)
Brightness (5 steps)
Image rotation
ON/OFF

12
3 - 7 cm
< 3 cm > 7 cm
Objects far outside this range may appear blurred.
EN
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing for longer
periods. Store the device in a clean and dry place.
Camera head / Focus
The VideoScope One delivers sharp images in a range between 3 and 7 cm from
the camera head.

VideoScope One
13
EN
EU directives and disposal
This device complies with all necessary standards for
the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Technical data
Technical revisions reserved. 21W38
Camera head diameter ø 9 mm
Screen type 2,7" TFT colour display
Display resolution 320 x 240 Pixel
Camera probe protection
class IP 68
Camera resolution 320 x 240 Pixel
Connections RCA video output
Field of view (FOV) 53°
Depth of focus (DOF) 3 … 7 cm
Probe length 1,5 m
Power supply 4 x 1,5V LR6 (AA)
Operating time approx. 4 hours
Operating conditions
0°C … 45°C, max. humidity
20 … 85% rH,
no condensation, max. working altitude 4000 m
above sea level
Storage conditions -10°C … 60°C, max. humidity 80% rH
Dimensions (W x H x D) 100 x 200 x 130 mm (without flexible tubing)
Weight 510 g (incl. batteries)

14
NL
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties.
– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.
Buiten het bereik van kinderen bewaren.
– De bouwwijze van het apparaat mag niet worden veranderd!
– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen,
vocht of sterke trillingen.
– Het apparaat mag niet meer worden gebruikt als een of meerdere functies
uitvallen of de batterijlading zwak is.
– Let bij gebruik buitenshuis op dat het apparaat alleen onder
dienovereenkomstige weersomstandigheden resp. na het treffen
van geschikte veiligheidsmaatregelen toegepast wordt.
– De LCD-eenheid mag niet onder water worden gedompeld.
Het basisapparaat mag niet in contact komen met vloeistoffen.
– De camerakop is niet zuurbestendig en niet vuurvast.
– Let absoluut op dat de VideoScope One niet in contact komt met chemicaliën,
voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat
beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van
de gebruiker.
– De VideoScope One mag niet worden gebruikt voor medische doeleinden /
persoonsonderzoek.
– Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor
het veilige en deskundige gebruik van het apparaat in acht.
Functie / Toepassing
Door middel van een microcamera genereert deze video-inspecteur video-
beelden in kleur op het LCD, zodat u moeilijk toegankelijke plekken zoals
bijv. holle ruimtes in schachten, muurwerk of de auto kunt controleren.
Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende
aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de
internet-link aan het einde van deze handleiding volledig door. Volg
de daarin beschreven aanwijzingen op. Bewaar deze documentatie en
geef ze door als u het apparaat doorgeeft.
!

VideoScope One
15
NL
Veiligheidsinstructies
Omgang met elektromagnetische straling
– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elek-
tromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in
vliegtuigen, op pompstations of in de buurt van personen met
een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op
of storing van en door elektronische apparaten is mogelijk
– Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar)
overeenkomstig de geldende normen voor fotobiologische veiligheid
(EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in de telkens actuele lezing.
– De toegankelijke straling van de leds is bij doelmatig gebruik en onder
redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog
en de menselijke huid.
Uittree-opening led
Veiligheidsinstructies
Omgang met kunstmatige, optische straling OStrV
(verordening inzake kunstmatige optische straling)
– Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke
spanning. Let bij metingen in de buurt van elektrische installaties altijd
op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid
en de beveiliging tegen hernieuwd inschakelen moet door middel van
geschikte maatregelen gewaarborgd zijn.

16
a
b
c
LC-Display
5
2.0x
+
c
a
b
2
3
4
5
1
Rev21W35
VideoScope One
Aquality product from
GmbH& Co. KG
Donnerfeld2, 59757 Arnsberg, Germany
Tel.:[phone], www.laserliner.com
8
6
7
10 11
9
5
6
7
1
2
3
4
8
9
10
11
Functie tijdens de beeldtransmissie
Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem
vervolgens naar de gewenste positie. Schakel de LED-verlichting in geval van
slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand
dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de
beeldrotatie 180° worden gedraaid.
NL
Batterijstatus
Zoom
Intensiteit LED-verlichting
(5 niveaus)
LC-display
ON/OFF
LED-verlichting
Beeldrotatie
Zoom
externe
monitoraansluiting
Bedrijfsindicator
Batterijvakje
Camerakop
Leds
Lens

VideoScope One
17
AA
AA
AA
AA
1
2
4x AA
2 sec
3
4
4
F F
1x2x
NL
1x = Horizontale spiegeling
2x = Uitgangsbeeld
Van het uitgangsbeeld
Toets indrukken.
Toets indrukken.
Toets indrukken.
Helderheid (5 niveaus)
Zoom (5 niveaus)
Beeldrotatie
ON/OFF
Open het batterijvakje en plaats de batterijen (4 x type AA) overeenkomstig
de installatie symbolen. Let daarbij op de juiste polariteit.
Batterij plaatsen

18
3 - 7 cm
< 3 cm > 7 cm
Objecten die ver buiten dit bereik liggen, kunnen onscherp worden weergegeven.
NL
Opmerkingen inzake onderhoud en reiniging
Reinig alle componenten met een iets vochtige doek en vermijd het gebruik
van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat
u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat
op een schone, droge plaats.
Camerakop / focus
De VideoScope One levert scherpe beelden in het bereik van 3 - 7 cm vóór de
camera.

VideoScope One
19
NL
Technische gegevens
Technische veranderingen voorbehouden. 21W38
Diameter camerakop ø 9 mm
Beeldschermtype 2,7" TFT-kleurendisplay
Resolutie display 320 x 240 Pixel
Beschermklasse
camerasonde IP 68
Resolutie camera 320 x 240 Pixel
Aansluitingen Video-uitgang cinchstekker
Zichtveld (FOV) 53°
Scherptediepte (DOF) 3 … 7 cm
Lengte sonde 1,5 m
Voeding 4 x 1,5V LR6 (AA)
Bedrijfsduur ca. 4 uur
Werkomstandigheden
0°C … 45°C, luchtvochtigheid max. 20 …
85% rH, niet-condenserend, werkhoogte max.
4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C … 60°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 100 x 200 x 130 mm (zonder flexibele slang)
Gewicht 510 g (incl. batterijen)
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens
de Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info

20
Almindelige sikkerhedshenvisninger
– Apparatet må kun bruges til det tiltænkte anvendelsesformål inden
for de givne specikationer.
– Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt
for børn.
– Konstruktionsmæssigt må apparatet ikke ændres.
– Undgå at udsætte apparatet for mekaniske belastninger, meget høje
temperaturer, fugt eller kraftige vibrationer.
– Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter,
eller hvis batteriladningen er svag.
– Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold
og/eller ved brug af passende beskyttelsesforanstaltninger.
– Lysdiodeenheden må ikke dyppes ned i vand. Basisapparatet må ikke komme
i kontakt med væske.
– Kamerahovedet er ikke syrebestandigt eller ildfast.
– Det er vigtigt, at man sørger for, at VideoScope One ikke kommer i kontakt
med kemikalier, spænding, bevægelige eller varme genstande. Dette
kan ødelægge apparatet og desuden medføre alvorlige personskader
på operatøren.
– VideoScope One må ikke anvendes til medicinske undersøgelser/
personundersøgelser.
– Iagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder
med henblik på saglig korrekt brug af apparatet.
Funktion / Anvendelse
Denne video-inspektor leverer farve-videobilleder ved hjælp af et mikrokamera
på LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx hulrum,
skakter, murværk eller i køretøjer.
Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte
„Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger
og henvisninger på internet-linket i slutning af denne vejledning fuld-
stændigt igennem. Følg de heri indeholdte instrukser. Dette dokument
skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.
!
DA
