LaserLiner AC-Check User manual

AC-Check
02
06
10
14
18
22
26
30
34
38
42
46
50
54
58
62
66
70
74
78
82
86
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
5-1000 VAC

02
DE
Lesen Sie die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“ vollständig. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlagen gut
aufbewahren.
!
Funktion / Verwendung
Kontaktloser Spannungstester mit einstellbarer Empfindlichkeit zur
Lokalisierung von elektrischen Spannungen in Kabeln, Steckdosen,
Lampenfassungen und Sicherungen. Durch optische und akustische
Signale wird angezeigt, ob eine Spannung vorhanden ist.
Symbole
Warnung vor gefährlicher elektrischer Spannung:
Durch ungeschützte, spannungsführende Bauteile
im Gehäuseinneren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines elektrischen
Schlags auszusetzen.
Schutzklasse II: Das Prüfgerät verfügt über eine ver-
stärkte oder doppelte Isolierung.
Überspannungskategorie III: Betriebsmittel in festen
Installationen und für solche Fälle, in denen beson-
dere Anforderungen an die Zuverlässigkeit und die
Verfügbarkeit der Betriebsmittel gestellt werden,
z.B. Schalter in festen Installationen und Geräte für
industriellen Einsatz mit dauerndem Anschluss an
die feste Installation.
Sicherheitshinweise
• In der Überspannungskategorie III (CAT III) darf die Spannung von
1000V zwischen Prüfgerät und Erde nicht überschritten werden.
• Verwenden Sie das Gerät nicht in Umgebungen, die durch
leitende Partikel belastet sind oder in denen es zu vorüber-
gehender Leitfähigkeit durch auftretende Feuchtigkeit (z.B.
durch Kondensation) kommt.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen oder starken Vibrationen aus.
• Das Gerät darf weder Feuchtigkeit noch Flüssigkeiten ausgesetzt
werden. Achten Sie beim Außeneinsatz darauf, dass das Gerät
nur unter entsprechenden Witterungsbedingungen bzw. bei
geeigneten Schutzmaßnahmen eingesetzt wird.
• Bitte beachten Sie die Sicherheitsvorkehrungen von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

AC-Check
03

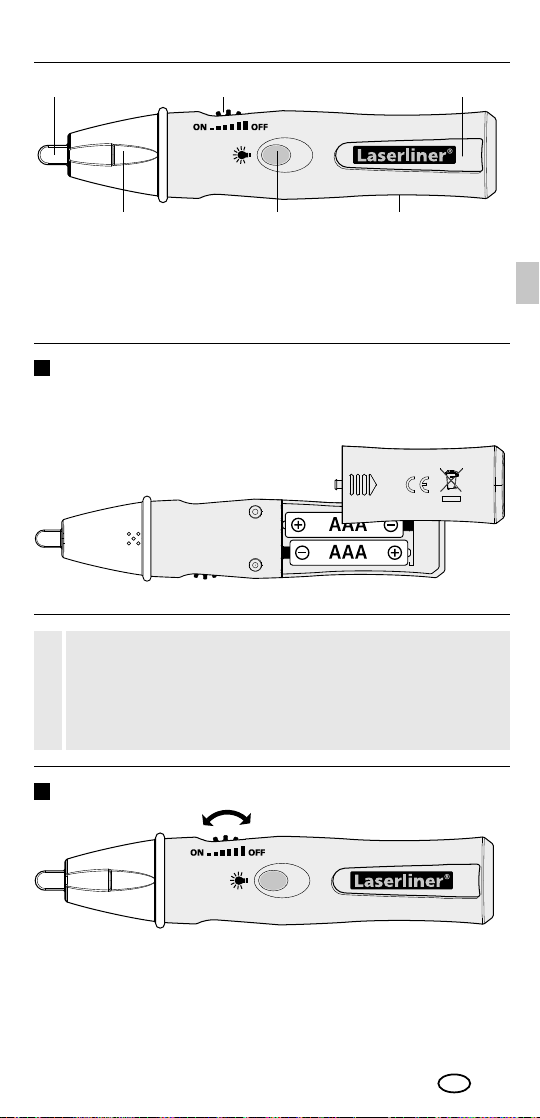

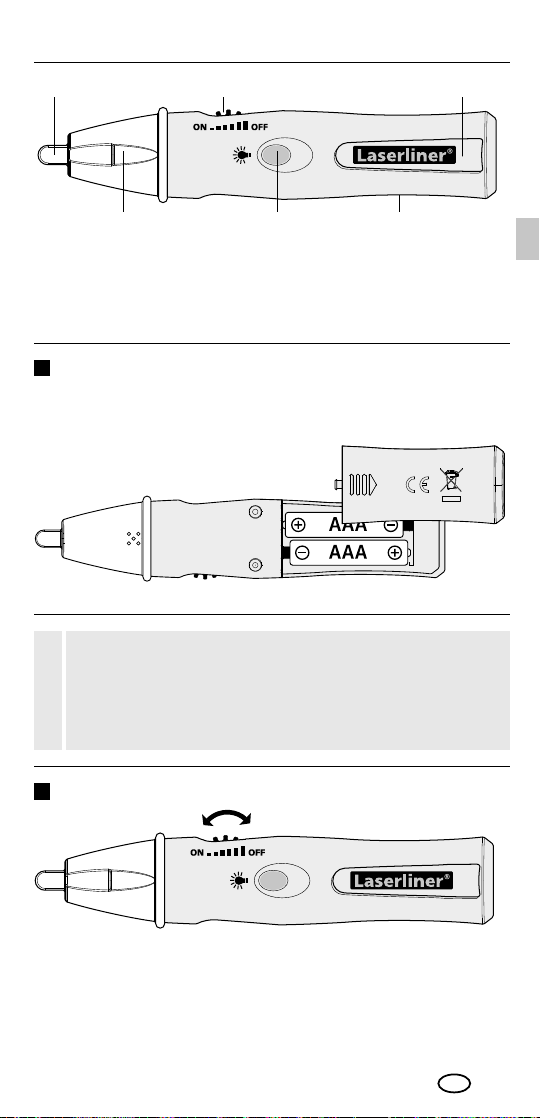

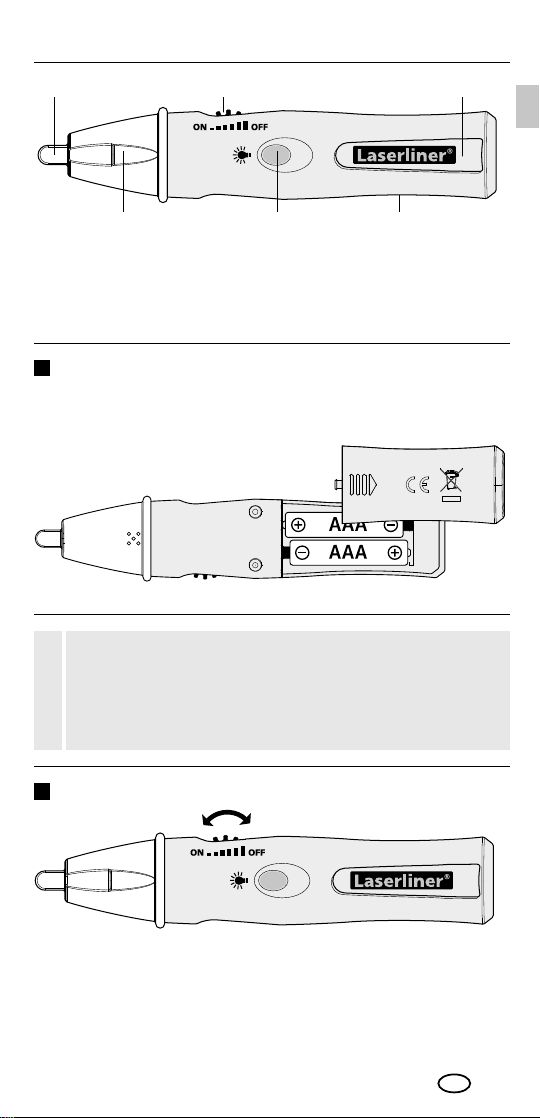

1 32
645
1
2ON / OFF
DE
Detektorspitze
ON / OFF
Einstellen der
Empndlichkeit
Taschenclip
Taschenlampe
An/Aus
Taschenlampe
Batteriefach auf
der Rückseite
1
2
3
4
5
6
Batterien einlegen
Das Batteriefach öffnen und Batterien
gemäß den Installationssymbolen ein-
legen. Dabei auf korrekte Polarität
achten.
Prüfen Sie das Gerät vor jeder Benutzung unter einem be-
kannten Betriebsstromkreis laut angegebenem Spannungs-
bereich des Gerätes. Um Fehlmessungen zu vermeiden,
prüfen Sie die Batterien vor Gebrauch durch Einschalten
der integrierten Taschenlampe. (siehe Punkt 5)
!

04
3
4
DE
Lokalisieren elektrischer Spannungen
Setzen Sie die Detektorspitze auf
den zu prüfenden Bereich (z.B.
Kabel, Steckdose, etc.).
Ist Spannung vorhanden, leuchtet
die Detektorspitze und ein Signal
ertönt.
Prüfen Sie zur Sicherheit alle drei Phasenleiter (L1, L2, L3)
auf vorhandene Spannung!
!
Tauschen Sie bei schwachem akustischem Signal oder
vermindeter Leistung der Taschenlampe die Batterien aus.
!
Einstellen der Empfindlichkeit
Beachten Sie, dass trotz Ausbleiben der Anzeige noch immer
Spannung vorhanden sein kann. Durch Unterschiede der
Bauart der Anschlussbuchse oder der Art der Isolierung
(Dicke und Typ) kann die Funktionalität beeinflusst werden.
Hinter Paneelen und metallischen Abdeckungen kann keine
Spannung erkannt werden.
!
Durch Drehen des
Rades (2) lässt sich
die Empfindlichkeit
des Gerätes (5 … 1000 VAC)
einstellen. So können Spannungs-
felder auf größere Distanz loka-
lisiert werden, indem das Gerät
über den zu prüfenden Bereich
bewegt wird.
Durch Variieren der Empfindlichkeit lässt sich die stromführende
Leitung ermitteln.
Ist Spannung vorhanden, leuchtet
die Detektorspitze und ein Signal
ertönt.

AC-Check
05
5
DE
Taschenlampe
Um die Taschenlampe einzuschalten, halten Sie die Taste 4 gedrückt.
Das Licht schaltet sich automatisch wieder ab, sobald die Taste losge-
lassen wird.
Technische Änderungen vorbehalten. 01.14
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Technische Daten
Indikator LED, Tonsignal
Spannungsbereich 5 V/AC ... 1000 V/AC
Frequenz 50 ... 400 Hz
Überspannungskategorie CAT III - 1000V
Stromversorgung 2 x 1,5V Alkalibatterien
(Typ AAA)
Arbeitstemperatur 0 °C … 40 °C
Abmessungen (B x H x T) 154 x 32 x 28 mm
Gewicht (inkl. Batterien) 50 g

06
GB
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. Safely keep these documents for
future reference.
!
Function / Application
Non-contact voltage tester with adjustable sensitivity for localising
electrical voltage in cables, sockets, lampholders and fuses. Visual
and acoustic signals indicate whether a voltage is present.
Symbols
Warning about hazardous electrical voltage:
Unprotected live components inside the device
housing are capable of posing a risk of electric
shock.
Protection class II: The test device has reinforced
or double insulation.
Overvoltage category III: Equipment in fixed
installations and for applications where specific
requirements with regard to the reliability and
availability of equipment have to be met, e.g.
circuit-breakers in fixed installations and devices
used in industrial applications which are
permanently connected to the fixed installation.
Safety instructions
• In overvoltage category III (CAT III), the voltage between the test
device and earth must not exceed 1000 V.
• Do not use the device in environments in which there are con-
ductive particles or where the occurrence of moisture (in the form
of condensation, for example) can create transient conductivity.
• Do not expose the device to mechanical stress, extreme tempera-
tures or significant vibration.
• Do not expose the device to moisture or liquids. When using
the device outdoors, make sure that the weather conditions are
appropriate and/or that suitable protection measures are taken.
• Please ensure compliance with the safety regulations set out
by local and national authorities with regard to the correct and
proper use of the device.

AC-Check
07
1 32
645
1
2ON / OFF
GB
Detector tip
ON / OFF
Adjustment
of sensitivity
Pocket clip
Battery lamp
ON / OFF
Battery lamp
Battery compart-
ment on the rear
of the device
1
2
3
4
5
6
Before using the device, you should always test it on a
main circuit you know to be operational within the specified
voltage range. To avoid inaccurate measurements, check the
device batteries prior to use by switching on the built-in
battery lamp (see 5).
!
Inserting batteries
Open the battery compartment and
insert batteries according to the
symbols. Be sure to pay attention
to polarity.

08
3
4
GB

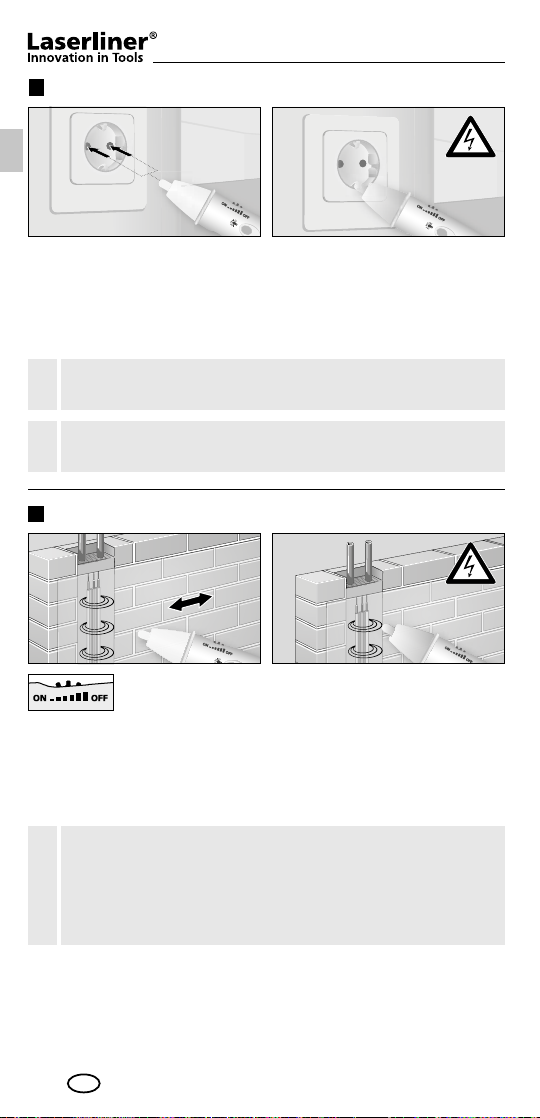

Localising electrical voltages
Position the detector tip in the
area to be tested (e.g. cable,
socket. etc.).
If voltage is present, the detector
tip lights up and a signal sounds.
For safety, check all three phase conductors (L1, L2, L3) for
the presence of voltage!
!
If the acoustic signal is weak or the battery lamp is not as
bright as it should be, replace the batteries.
!
Adjustment of sensitivity
Please be aware that even if a visual signal is not displayed,
voltage may still be present. Differences in the design of the
connection socket or the nature of the insulation (thickness
and type) can affect functionality. Voltage cannot be detected
behind panels and metal covers.
!
By turning the
wheel (2), the
sensitivity of the
device (5 ... 1000 VAC) can be
adjusted. This enables voltage
fields to be located at significant
distance by moving the device
over the area to be tested.
The lines under current can be determined by adjusting
the sensitivity.
If voltage is present, the detector
tip lights up and a signal sounds.

AC-Check
09
5
GB
Battery lamp
To switch on the battery lamp, press and hold down button 4.
The light switches itself off automatically as soon as the button
is released.
Subject to technical alterations. 01.14
EU directives and disposal
This device complies with all necessary
standards for the free movement of goods
within the EU.
This product is an electric device and must
be collected separately for disposal according
to the European Directive on waste electrical
and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Technical data
Indicator LED, acoustic signal
Voltage range 5 V/AC ... 1000 V/AC
Frequency 50 ... 400 Hz
Overvoltage category CAT III - 1000V
Power supply 2 x 1.5V alkaline batteries
(type AAA)
Operating temperature 0 °C … 40 °C
Dimensions (W x H x D) 154 x 32 x 28 mm
Weight (incl. batteries) 50 g

10
NL
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door.
Volg de daarin beschreven aanwijzingen op. Bewaar deze
documentatie goed.
!
Functie / toepassing
Contactloze spanningtester met instelbare gevoeligheid voor de
lokalisering van elektrische spanningen in kabels, contactdozen,
lampfittingen en zekeringen. Door middel van akoestische signalen
wordt weergegeven of spanning voorhanden is.
Symbolen
Waarschuwing voor gevaarlijke elektrische spanning:
door onbeschermde, spanningvoerende onderdelen
in de behuizing bestaat gevaar voor elektrische
schokken.
Veiligheidsklasse II: het controleapparaat beschikt over
een versterkte of dubbele isolatie.
Overspanningscategorie III: bedrijfsmiddelen in vaste
installaties en voor toepassingen waarbij bijzondere
vereisten aan de betrouwbaarheid en de beschikbaar-
heid van de bedrijfsmiddelen worden gesteld, bijv.
schakelaars in vaste installaties en apparaten voor
industriële toepassingen met constante aansluiting
op de vaste installatie.
Veiligheidsinstructies
• In overspanningscategorie III (CAT III) mag de spanning van
1.000 V tussen het controleapparaat en de aarding niet worden
overschreden.
• Gebruik het apparaat niet in omgevingen die met geleidende
deeltjes belast zijn of waarin door optredend vocht (bijv. door
condensatie) een tijdelijk geleidende atmosfeer ontstaat.
• Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen of sterke trillingen.
• Het apparaat mag niet worden blootgesteld aan vocht of vloei-
stoffen. Let bij gebruik buitenshuis op dat het apparaat alleen
onder dienovereenkomstige weersomstandigheden resp. na het
treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties
voor het veilige en deskundige gebruik van het apparaat in acht.

AC-Check
11
1 32
645
1
2ON / OFF
NL
Detectorpunt
ON / OFF
Instellen van de
gevoeligheid
Zakclip
Zaklamp
aan / uit
Zaklamp
Batterijvakje aan
de achterzijde
1
2
3
4
5
6
Batterijen plaatsen
Open het batterijvakje en plaats
de batterijen overeenkomstig de
installatiesymbolen. Let daarbij
op de juiste polariteit.
Controleer het apparaat vóór ieder gebruik op een bekend
bedrijfsstroomcircuit volgens het aangegeven spanningsbereik
van het apparaat. Voorkom verkeerde metingen en controleer
de batterijen vóór gebruik van het apparaat, door de
geïntegreerde zaklamp in te schakelen (zie punt 5).
!

12
3
4
NL
Lokaliseren van elektrische spanningen
Plaats de detectorpunt op het
te controleren bereik (bijv. kabel,
contactdoos, enz.).
Indien spanning voorhanden ist,
licht de detectorpunt op en klinkt
een signaal.
Controleer om veiligheidsredenen alle drie fasegeleiders
(L1, L2, L3) op voorhanden spanning!
!
Vervang de batterijen in geval van een zwak akoestisch
signaal of zodra het vermogen van de zaklamp afneemt.
!
Instellen van de gevoeligheid
Let op! Ook als geen weergave verschijnt, kan desondanks
spanning voorhanden zijn. De functie van het apparaat kan
worden beïnvloed door de bouwwijze van de aansluitbus
of de isolatie (dikte en type). Achter panelen en metalen
afdekkingen kan geen spanning worden gedetecteerd.
!
Draai aan het
wieltje (2) om de
gevoeligheid van
het apparaat (5 ... 1000 VAC) in
te stellen. Op deze wijze kunt u
spanningsvelden op een grotere
afstand lokaliseren als u het
apparaat over het te controleren
bereik beweegt.
Door de gevoeligheid te variëren kan een stroomvoerende leiding
worden bepaald.
Indien spanning voorhanden ist,
licht de detectorpunt op en klinkt
een signaal.

AC-Check
13
5
NL
Zaklamp
Houd de toets 4 ingedrukt om de zaklamp in te schakelen. Het licht
schakelt automatisch uit, zodra de toets weer wordt losgelaten.
Technische veranderingen voorbehouden. 01.14
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing
zijnde normen voor het vrije goederenverkeer
binnen de EU.
Dit product is een elektrisch apparaat en
moet volgens de Europese richtlijn voor
oude elektrische en elektronische apparatuur
gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies
onder: www.laserliner.com/info
Technische gegevens
Indicator Led, geluidssignaal
Spanningsbereik 5 V/AC ... 1000 V/AC
Frequentie 50 ... 400 Hz
Overspanningscategorie CAT III - 1000V
Stroomverzorging 2 x 1,5V alkalibatterijen
(type AAA)
Arbeidstemperatuur 0 °C … 40 °C
Afmetingen (B x H x D) 154 x 32 x 28 mm
Gewicht (incl. batterijen) 50 g

14
DK
Læs betjeningsvejledningen og det vedlagte hæfte
„Garantioplysninger og supplerende anvisninger“ grundigt
igennem. Følg de heri indeholdte instrukser. Opbevar disse
dokumenter omhyggeligt.
!
Funktion / anvendelse
Kontaktfri spændingstester med indstilbar følsomhed til lokalisering
af elektriske spændinger i kabler, stik, lampefatninger og sikringer.
Ved hjælp af visuelle og akustiske signaler indikeres, om der findes
spænding.
Symboler
Advarsel mod farlig elektrisk spænding: Ubeskyttede,
spændingsførende komponenter i husets indre kan
være tilstrækkeligt farlige til at udsætte personer for
risiko for elektrisk stød.
Beskyttelsesklasse II: Prøveapparatet har forstærket
eller dobbelt isolering.
Overspændingskategori III: Driftsmidler i faste
installationer og i tilfælde, hvor der stilles særlige
krav til driftsmidlernes pålidelighed og tilgængelig-
hed, fx kontakter i faste installationer og apparater
til industriel brug med varig tilslutning til den faste
installation.
Sikkerhedsanvisninger
• I overspændingskategorien III (CAT III) må spændingen mellem
prøveapparat og jord ikke overskride 1000 V.
• Apparatet må ikke anvendes i omgivelser, der er belastet af
elektrisk ledende partikler, eller hvor der forekommer midlertidig
elektrisk ledningsevne pga. fugtighed (fx pga. kondensering).
• Apparatet må ikke udsættes for mekanisk belastning, meget høje
temperaturer eller kraftige vibrationer.
• Apparatet må hverken udsættes for fugt eller væske. Ved brug
udendørs må apparatet kun anvendes under egnede vejrforhold
og/eller ved brug af passende beskyttelsesforanstaltninger.
• Iagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale
myndigheder med henblik på saglig korrekt brug af apparatet.

AC-Check
15
1 32
645
1
2ON / OFF
DK
Detektorspids
ON / OFF
Indstilling af
følsomhed
Lommeclip
Lommelygte
Tænd/Sluk
Lommelygte
Batterirum på
bagsiden
1
2
3
4
5
6
Isætning af batterier
Åbn batterihuset og læg batterierne i.
Vær opmærksom på de angivne poler.
Inden hver ibrugtagning skal man kontrollere apparatet
under en kendt hjælpekreds svarende til apparatets
angivne spændingsområde. For at undgå fejlmålinger
skal man inden ibrugtagning teste batterierne ved at
tænde den integrerede lommelygte. (se pkt. 5)
!

16
3
4
DK
Lokalisering af elektriske spændinger
Sæt detektorspidsen på det
område, der skal prøves (fx
kabel, stikkontakt, osv.).
Hvis der findes spænding, lyser
detektorspidsen, og der lyder et
signal.
For en sikkerheds skyld kontrolleres alle tre faseledere
(L1, L2, L3) for spænding!
!
Hvis det akustiske signal eller lyset fra lommelygten bliver
svagt, udskiftes batterierne.
!
Indstilling af følsomhed
Vær opmærksom på, at der godt kan være spænding, selv
om dette ikke indikeres af apparatet. Funktionaliteten kan
påvirkes af konstruktionsforskelle i stikforbindelsen eller
isoleringsmåden (tykkelse og type). Apparatet kan ikke
detektere spændinger bag paneler og metalafskærmninger.
!
Ved at dreje på
hjulet (2) kan man
indstille apparatets
følsomhed (5 … 1000 VAC). På
denne måde kan man lokalisere
spændingsfelter på større afstand
ved at bevæge apparatet hen
over det pågældende område.
Ved at variere følsomheden kan man bestemme den strømførende
ledning.
Hvis der findes spænding, lyser
detektorspidsen, og der lyder et
signal.

AC-Check
17
5
DK
Lommelygte
Man tænder lommelygten ved at holde knappen 4 inde. Lygten
slukker automatisk igen, så snart knappen slippes.
Forbehold for tekniske ændringer. 01.14
EU-bestemmelser og bortskaffelse
Apparatet opfylder alle påkrævede standarder
for fri vareomsætning inden for EU.
Dette produkt er et elapparat og skal
indsamles og bortskaffes separat i henhold
til EF-direktivet for (brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende
tips på: www.laserliner.com/info
Tekniske data
Indikator LED, lydsignal
Spændingsområde 5 V/AC ... 1000 V/AC
Frekvens 50 ... 400 Hz
Overspændingskategori CAT III - 1000V
Strømforsyning 2 x 1,5V alkalibatterier
(type AAA)
Arbejdstemperatur 0 °C … 40 °C
Mål (B x H x D) 154 x 32 x 28 mm
Vægt (inkl. batterier) 50 g

18
FR
Lisez entièrement le mode d‘emploi et le carnet ci-joint
„Remarques supplémentaires et concernant la garantie“
cijointes. Suivez les instructions mentionnées ici. Conservez
ces informations en lieu sûr.
!
Fonction / Utilisation
Testeur de tension sans contact avec une sensibilité réglable pour
la localisation de tensions électriques dans les câbles, les prises, les
douilles et les fusibles. Les signaux optiques et sonores indiquent la
présence d‘une tension.
Symboles
Avertissement de la présence d‘une tension électrique
dangereuse : À cause de composants non protégés et
sous tension à l‘intérieur du boîtier, il peut y avoir un
danger suffisant d‘exposition des personnes au risque
d‘une décharge électrique.
Classe de protection II : L‘appareil de contrôle dispose
d‘une isolation renforcée ou double.
Catégorie de surtension III : Moyen d‘exploitation
dans des installations fixes et pour les cas qui ont
des exigences particulières au niveau de la fiabilité
et de la disponibilité des moyens d‘exploitation,
par ex. des interrupteurs dans des installations fixes
et des appareils pour l‘utilisation industrielle avec
un raccordement permanent à l‘installation fixe.
Consignes de sécurité
• Dans la catégorie des surtensions III (CAT III), il est interdit de
dépasser la tension de 1000 V entre l‘appareil de contrôle et
la terre.
• Ne pas utiliser l‘appareil dans des environnements chargés
de particules conductrices ni dans ceux où il se produit une
conductibilité passagère en raison de l‘humidité apparue
(par ex. à cause de la condensation).
• Ne pas soumettre l‘appareil à une charge mécanique, à des
températures considérables ni à des vibrations importantes.
• Ne pas exposer l‘appareil à l‘humidité ni à des liquides. Faire
attention lors de l‘utilisation à l‘extérieur à n‘utiliser l‘appareil
que dans les conditions météorologiques adéquates et/ou en
prenant les mesures de sécurité appropriées.
• Prière de tenir compte des mesures de sécurité de l‘administration
locale et/ou nationale relative à l‘utilisation correcte de l‘appareil.

AC-Check
19
1 32
645
1
2ON / OFF
FR
Pointe du détecteur
ON / OFF
Réglage de
la sensibilité
Clip pour la poche
Lampe de poche
Marche/Arrêt
Lampe de poche
Compartiment à
piles au dos de
l‘appareil
1
2
3
4
5
6
Mise en place des piles
Ouvrir le compartiment à piles et
introduire les piles en respectant
les symboles de pose. Veiller à
ce que la polarité soit correcte.
Avant toute utilisation, vérifier le bon fonctionnement de
l‘appareil dans un circuit de service connu en fonction de la
gamme de tension indiquée pour l‘appareil. Pour éviter des
erreurs de mesure, contrôler les piles avant toute utilisation
en allumant la lampe de poche intégrée (voir le point 5)
!

20
3
4
FR
Localisation des tensions électriques
Poser la pointe du détecteur sur
la zone à contrôler (par ex. câble,
prise, etc.).
Si une tension est présente, la
pointe du détecteur s‘allume et
un signal retentit.
Pour des raisons de sécurité, vérifier tous les trois fils de phase
(L1, L2 et L3) pour identifier la présence d‘une tension !
!
Remplacer les piles en cas de signal sonore faible ou de puis-
sance réduite de la lampe de poche.
!
Réglage de la sensibilité
Faire attention au fait qu‘une tension peut toujours être
présente même en l‘absence d‘un signal. Des différences
au niveau de la construction de la douille de raccordement
ou du type d‘isolation (épaisseur et type) peuvent avoir une
influence sur la fonctionnalité de l‘appareil. Il est impossible
de détecter une tension derrière des panneaux et des
revêtements métalliques.
!
La rotation de la
roue (2) permet de
régler la sensibilité
de l’appareil (5 ... 1000 VCA). Il
est ainsi possible de localiser des
champs électriques à une grande
distance en déplaçant l‘appareil
sur la zone à contrôler.
La variation de la sensibilité permet de détecter la ligne conductrice.
Si une tension est présente, la
pointe du détecteur s‘allume et
un signal retentit.
