LaserLiner PowerCheck User manual

PowerCheck
02
06
10
14
18
22
26
30
34
38
42
46
50
54
58
62
66
70
74
78
82
86
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR

02
1 3 4 C/ AAAAA D
5 62
3a 3b
1b
1a
2b
2a
4
5
DE
Lesen Sie die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“ vollständig. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlagen gut
aufbewahren.
!
Funktion / Verwendung
Das vorliegendende Testgerät dient zur Prüfung von allen gängigen
Batterien sowie Hochleistungsakkus (NiMH). Der Batteriezustandes
wird an einer leicht ablesbaren LCD-Skala mit 3-farbiger Einteilung
angezeigt.
ausziehbare
Batterieaufnahme:
Rundzellen:
1,5 Volt Batterie:
Alkali-Mangan / Zink-Kohle
1,2 Volt Akku: NiMH
Knopfzellen: (große Bauform)
3,0 Volt Batterie:
Lithium-Mangan
Minuspol Batterieaufnahme
Pluspol Batterieaufnahme
ausziehbare
Batterieaufnahme:
Knopfzellen: (kleine Bauform)
1,5 Volt Batterie:
Alkali-Mangan
3,0 Volt Batterie:
Lithium-Mangan
Minuspol Batterieaufnahme
Pluspol Batterieaufnahme
Batterieaufnahme:
Flachzellen:
9,0 Volt Batterie:
Alkali-Mangan / Zink-Kohle
8,4 Volt Akku: NiMH
Minuspol Batterieaufnahme
Pluspol Batterieaufnahme
Einstellung Batterietyp
LCD-Anzeigeskala mit
3-farbiger Einteilung
grün: Gut
orange: Schwach
rot: Ersetzen
1
1a
1b
2
2a
2b
3
3a
3b
4
5

PowerCheck
03
1
DE
Sicherheitshinweise
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen oder starken Vibrationen aus.
– Das Gerät arbeitet im Spannungsbereich von 1,2V bis 9,0V,
kontaktieren Sie nur Batterien mit entsprechenden Daten
an den dafür vorgesehenen Kontaktflächen.
– Achten Sie darauf das die Batterien polrichtig angeschlossen
werden, eine Verpolung kann die Funktion des Gerätes
beeinträchtigen.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-
zweck innerhalb der Spezifikationen ein. Umbauten oder Ver-
änderungen am Gerät sind nicht gestattet, dabei erlischt die
Zulassung und die Sicherheitsspezifikation.
Zusatzhinweis zur Anwendung
Die Skala unterteilt die Gebrauchsfähigkeit von Batterien in mobilen
Geräten in die Kategorien „Gut“, „Schwach“ und „Ersetzen“.
Diese Einteilungen sind nach generellen Durchschnittswerten bei
konstantem Verbrauch ermittelt worden, und können bei Geräten
mit besonderem Stromverbrauchsverhalten abweichen.
Insbesondere Geräte mit hohen, kurzzeitigen Stomspitzen und/oder
Batterien von geringer Qualität müssen unter Umständen frühere
Auswechselzyklen einhalten als in der Anzeige angegeben.
Geräte mit modernem Powermanagement können in der Regel
auch mit stark entleerten Batterien noch effektiv arbeiten.
Versuchen Sie in solchen Fällen die LCD-Anzeige auf die Laufzeit
Ihrer speziellen Geräte / Batterien entsprechend zu interpretieren,
um eine optimale Ausnutzung der Batterien zu garantieren.

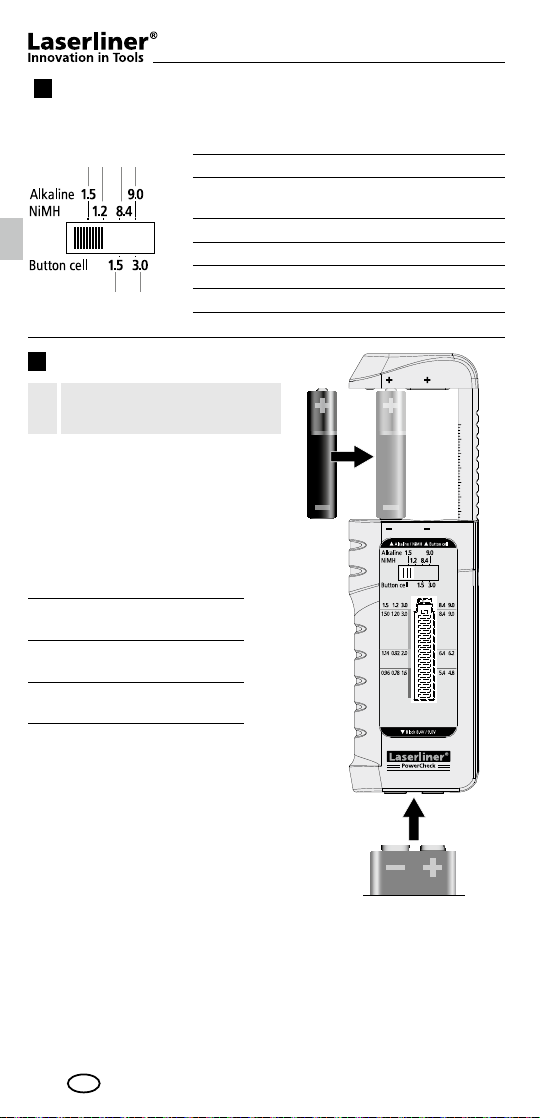

Batterie einlegen
Das Batteriefach öffnen und Batterie
gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität
achten.

04
1 3 4 C/AAAAA D
5 62
3
2
a b c
e
d
f
a1,5 Volt Rundzellen (AA, AAA, C, D)
b1,2 Volt Rundzellen (NiMH)
(AA, AAA, C, D)
c8,4 Volt Flachzellen (NiMH) (E-Block)
d9,0 Volt Flachzellen (E-Block)
e1,5 Volt Knopfzelle (kleine Bauform)
f3,0 Volt Knopfzelle
(kleine / große Bauform)
DE

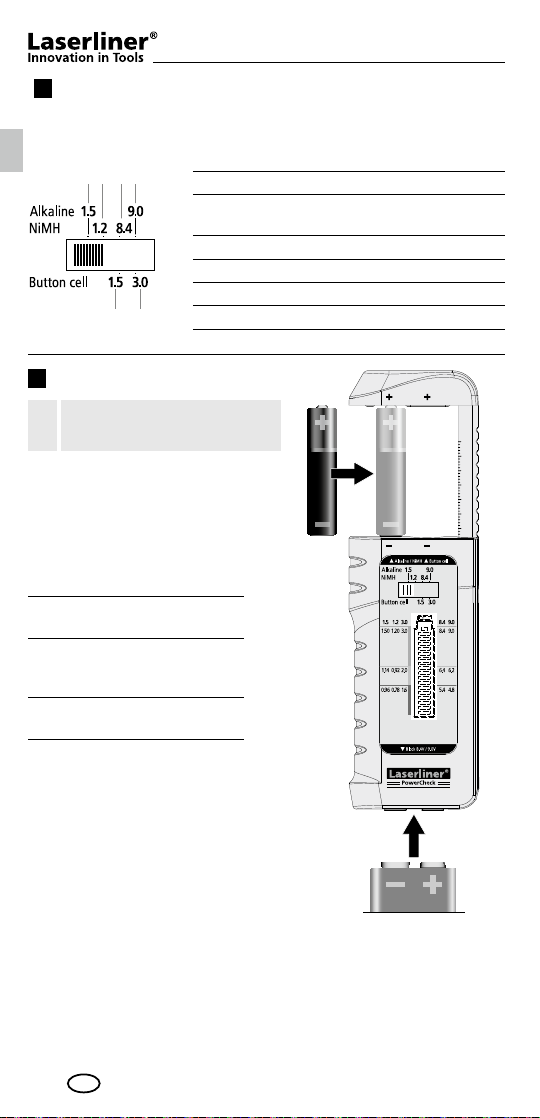

Batterieladung prüfen
Die Batterieaufnahme öffnen und
Batterie gemäß den Installations-
symbolen einlegen bzw. Block-
Batterien an die Kontakte
3a und 3b legen. Dabei auf
korrekte Polarität achten.
3-farbige Anzeigeskala
Gut (grün): Batterie ist
noch voll gebrauchsfähig
Schwach (orange): Batterie
ist schwach und muss bald
ersetzt werden
Ersetzen (rot): Batterie ist leer
und sollte ersetzt werden
Beachten Sie Punkt 2
„Batterietyp einstellen“.
!
Batterietyp einstellen
Je nach Batterietyp muss der Schalter (4) auf die entsprechende
Position gestellt werden.

PowerCheck
05
DE
Technische Daten
Messbereiche 1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Batterietypen
1,2V
AAA, HR03, HR11/45
AA, HR6, HR15/51
C, HR14, HR26/50
D, HR20, HR33/62
1,5V
AAA, SH16, MN2400, LR03, R03
AA, HP7, MN1500, UM3, LR6, R6
C, HP11, MN1400, SP11,
LR14, R14, UM2
D, HP2, MN1399, SP2,
R20, UM1, LR20
LR41, LR43, LR44
3,0V
CR2016, CR2020, CR2025, CR2032,
CR2320, CR2325, CR2330, CR2430,
CR1616, CR1620, CR1632
8,4V E-Block
7HR7/42
9,0V E-Block
6LR61, 6F22, 6LF22
PP3, MN1604, 6F22, 006P
Stromversorgung 1 x 1,5V Typ AAA
Abmessungen (B x H x T) 45 x 107 x 22,5 mm
Gewicht (inkl. Batterie) 67 g
Technische Änderungen vorbehalten. 09.14
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt und
entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info

06
1 3 4 C/ AAAAA D
5 62
3a 3b
1b
1a
2b
2a
4
5
GB
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. Safely keep these documents for
future reference.
!

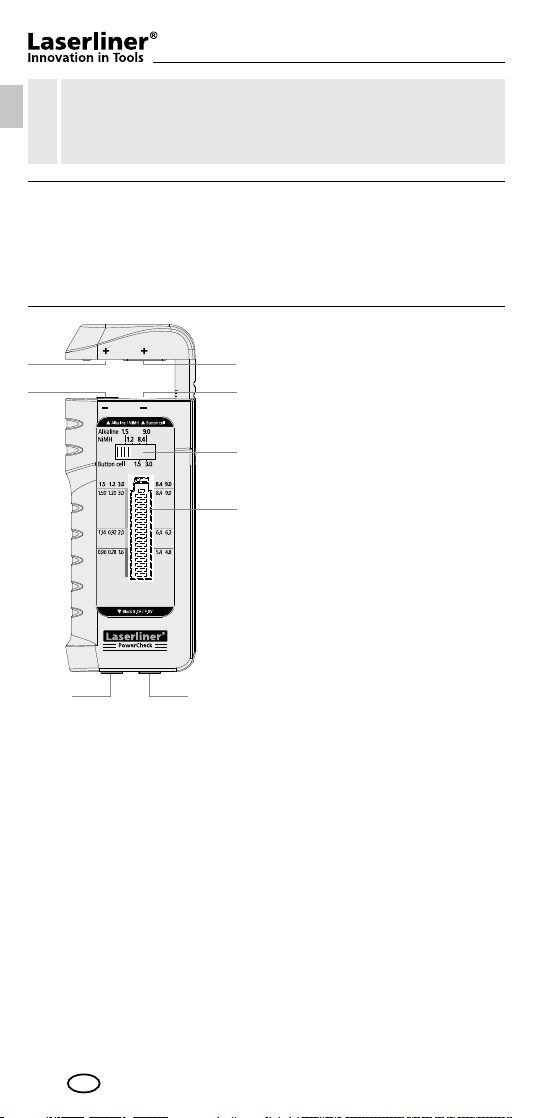

Function / Application
The PowerCheck tester is used to check all commonly used batteries
as well as high-performance rechargeable batteries (NiMH). The
battery condition is shown on an easy-to-read, 3-colour LCD scale.
Pull-out battery holder:
Round cells:
1.5V battery:
Alkaline manganese /
Zinc carbon
1.2V rechargeable battery:
NiMH
Button cells: (large)
3.0V battery:
Lithium manganese
Negative pole, battery holder
Positive pole, battery holder
Pull-out battery holder:
Button cells: (small)
1.5V battery:
Alkaline manganese
3.0V battery:
Lithium manganese
Negative pole, battery holder
Positive pole, battery holder
Battery holder:
Flat cells:
9.0V battery:
Alkaline manganese /
Zinc carbon
8.4V rechargeable battery:
NiMH
Negative pole, battery holder
Positive pole, battery holder
Battery type setting
3-colour LCD scale
green: good
orange: weak
red: replace
1
1a
1b
2
2a
2b
3
3a
3b
4
5

PowerCheck
07
1
GB
Safety information
– Do not expose the device to mechanical stress, extreme
temperatures, moisture or significant vibration.
– The tester operates in the voltage range from 1.2V to 9.0V.
Make sure the inserted, correspondingly rated batteries only
make contact at the marked contact surfaces.
– Insert the batteries the right way round to ensure correct polarity;
polarity reversal can adversely affect operation of the device.
– The device must only be used in accordance with its intended
purpose and within the scope of the specifications. Modifications
or changes to the device are not permitted, this will otherwise
invalidate the approval and safety specifications.
Additional information on use
The scale divides the usability of batteries in mobile devices into
„good“, „weak“ and „replace“.
The divisions are based on general average values for constant use
and can vary in devices with abnormal current consumption.
Especially in devices with high, temporary current peaks and/or for
inferior quality batteries, it may be necessary to change the battery
earlier than indicated on the display.
Devices with efficient power management can generally still operate
effectively even when the batteries are almost completely discharged.
In such cases, try to interpret the reading on the LC display in terms
of the running time of your specific devices/batteries in order to
guarantee optimum battery utilisation.

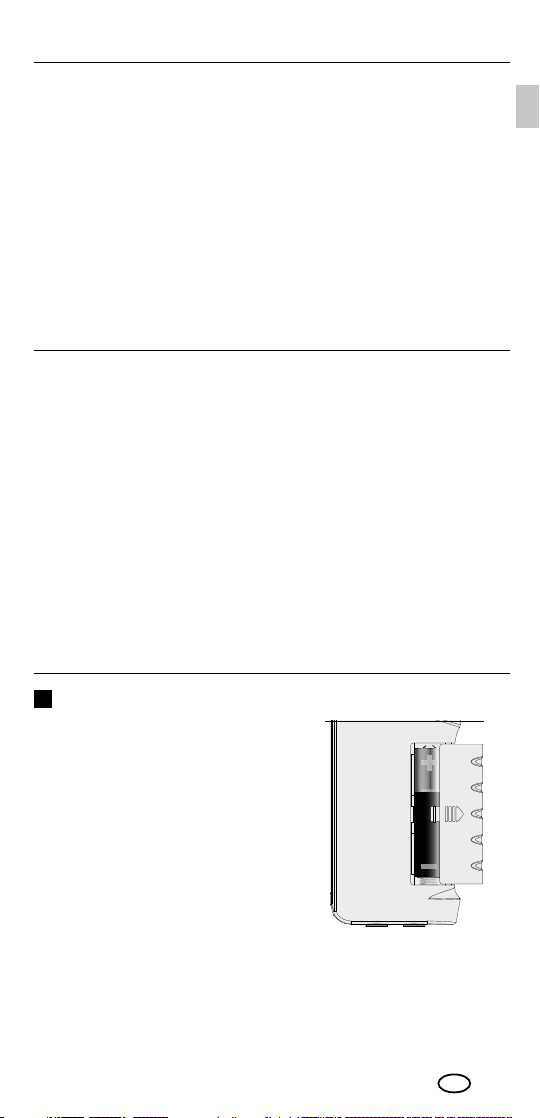

Inserting battery
Open the battery compartment
and insert battery according to
the symbols. Be sure to pay
attention to polarity.

08
2
a b c
e
d
f
1 3 4 C/AAAAA D
5 62
3
a1.5V round cells (AA, AAA, C, D)
b1.2V round cells (NiMH)
(AA, AAA, C, D)
c8.4V at cells (NiMH) (E-block)
d9.0V at cells (E-block)
e1.5V button cell (small)
f3.0V button cell (small / large)
GB

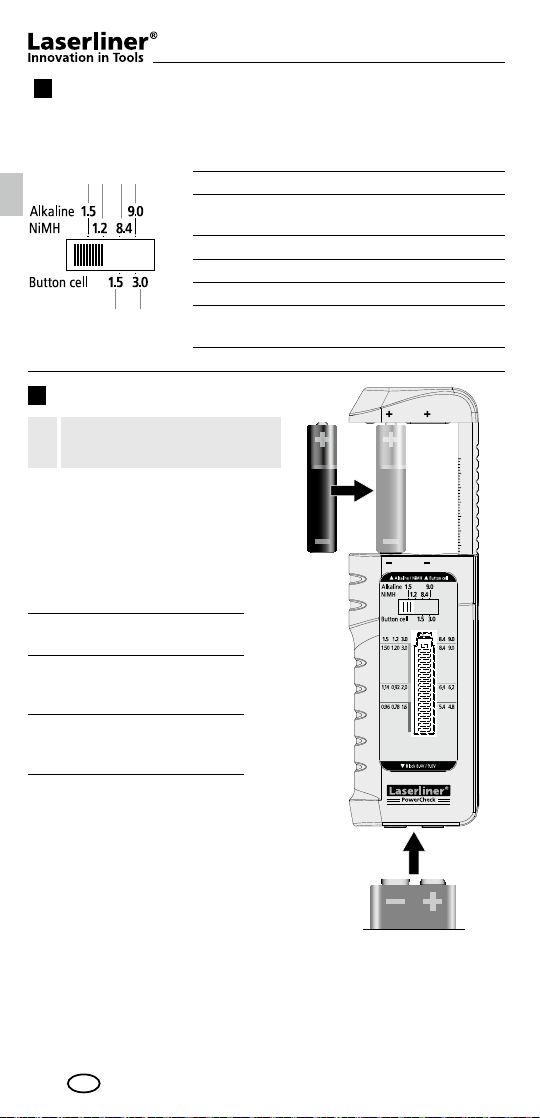

To check battery charge
Open the battery holder and insert
battery corresponding to the +/-
symbols or place block batteries
on the contacts 3a and 3b. Be
sure to pay attention to polarity.
3-colour display scale
Good (green): battery
fully charged
Weak (orange): battery is
weak and will soon need
replacing
Replace (red): battery is at
and should be replaced
Refer to Point 2
„To set battery type“.
!
To set battery type
The switch (4) must be set to the corresponding position depending
on the type of battery.

PowerCheck
09
GB
Technical data
Measuring ranges 1.2V / 1.5V / 3.0V / 8.4V / 9.0V
Battery types
1.2V
AAA, HR03, HR11/45
AA, HR6, HR15/51
C, HR14, HR26/50
D, HR20, HR33/62
1.5V
AAA, SH16, MN2400, LR03, R03
AA, HP7, MN1500, UM3, LR6, R6
C, HP11, MN1400, SP11,
LR14, R14, UM2
D, HP2, MN1399, SP2,
R20, UM1, LR20
LR41, LR43, LR44
3.0V
CR2016, CR2020, CR2025, CR2032,
CR2320, CR2325, CR2330, CR2430,
CR1616, CR1620, CR1632
8.4V E-block
7HR7/42
9.0V E-block
6LR61, 6F22, 6LF22
PP3, MN1604, 6F22, 006P
Power supply 1 x 1.5V Type AAA
Dimensions (W x H x D) 45 x 107 x 22,5 mm
Weight (incl. battery) 67 g
Subject to technical changes without notice. 09.14
Guarantee, product care and disposal
for the free movement of goods within the EU.
This product is an electric device and must be
collected separately for disposal according to
the European Directive on waste electrical and
electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info

10
1 3 4 C/ AAAAA D
5 62
3a 3b
1b
1a
2b
2a
4
5
NL
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door.
Volg de daarin beschreven aanwijzingen op. Bewaar deze
documentatie goed.
!
Functie / Toepassing
Het onderhavige testapparaat is bedoeld voor alle gangbare
batterijen en hoogrendementsaccu‘s (NiMH). De batterijlaad-
toestand wordt weergegeven op een goed af te lezen
lcd-schaal met 3-kleurige indeling.
uittrekbare batterijhouder:
Staafbatterijen:
1,5V-batterij:
alkali-mangaan / zink-kool
1,2V-accu: NiMH
Knoopcellen:
(grote bouwvorm)
3,0V-batterij:
lithium-mangaan
Minpool batterijhouder
Pluspool batterijhouder
uittrekbare batterijhouder:
Knoopcellen:
(kleine bouwvorm)
1,5V-batterij:
alkali-mangaan
3,0V-batterij:
lithium-mangaan
Minpool batterijhouder
Pluspool batterijhouder
Batterijhouder:
Blokbatterijen:
9,0V-batterij:
alkali-mangaan / zink-kool
8,4V-accu: NiMH
Minpool batterijhouder
Pluspool batterijhouder
Instelling batterijtype
Lcd-schaal met
3-kleurige indeling
groen: goed
oranje: zwak
rood: vervangen
1
1a
1b
2
2a
2b
3
3a
3b
4
5

PowerCheck
11
1
NL
Veiligheidsinstructies
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen, vocht of sterke trillingen.
– Het apparaat functioneert binnen het spanningsbereik van
1,2V tot 9,0V, plaats dus alleen batterijen met dienovereenkomstige
gegevens aan de daarvoor bestemde contactoppervlakken.
– Let bij het plaatsen van de batterijen op de correcte polariteit,
want een verkeerde polariteit kan de werking van het toestel
negatief beïnvloeden.
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specificaties. Ombouwwerkzaamheden of veranderingen aan het
apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en
de veiligheidsspecificatie te vervallen.
Aanvullende opmerking voor het gebruik
Met behulp van de schaal wordt de bruikbaarheid van batterijen in mobiele
toestellen onderverdeeld in de categorieën ‚goed‘, ‚zwak‘ en ‚vervangen‘.
Deze indeling werd bepaald aan de hand algemeen gebruikelijke,
gemiddelde waarden bij constant verbruik en kunnen afwijken bij
toestellen met een bijzonder stroomverbruik.
In het bijzonder voor toestellen met hoge, kortstondige stroom-
pieken en/of batterijen van geringe kwaliteit moeten onder bepaalde
omstandigheden kortere vervangingscycli worden gehanteerd dan
in de weergave vermeld staat.
Toestellen met modern powermanagement functioneren in de regel
ook met zeer zwakke batterijen nog effectief.
Probeer in dergelijke gevallen de weergave op het lc-display
overeenkomstig de looptijd van uw speciale toestellen / batterijen
te interpreteren om een optimaal gebruik van de batterijen te
garanderen.
Batterij plaatsen
Open het batterijvakje en plaats de
batterij overeenkomstig de installatie-
symbolen. Let daarbij op de juiste
polariteit.

12
1 3 4 C/AAAAA D
5 62
3
2
a b c
e
d
f
a1,5V-staafbatterijen (AA, AAA, C, D)
b1,2V-staafbatterijen (NiMH)
(AA, AAA, C, D)
c8,4V-blokbatterijen (NiMH) (E-blok)
d9,0V-blokbatterijen (E-blok)
e1,5V-knoopcellen (kleine bouwvorm)
f3,0V-knoopcellen
(kleine / grote bouwvorm)
NL
Batterijlading controleren
Open de batterijhouder en plaats
de batterij overeenkomstig de
installatiesymbolen resp. houd blok-
batterijen tegen de contacten 3a en
3b. Let daarbij op de juiste polariteit.
3-kleurige weergaveschaal
goed (groen): batterij
is nog vol geladen
zwak (oranje): batterij is zwak
en moet binnenkort worden
vervangen
vervangen (rood): batterij
is leeg en dient te worden
vervangen
Neem punt 2 ‚Batterijtype
instellen‘ in acht.
!
Batterijtype instellen
Al naargelang het batterijtype moet de schakelaar (4) op de
betreffende positie worden gezet.

PowerCheck
13
NL
Technische gegevens
Meetbereiken 1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Batterijtypes
1,2V
AAA, HR03, HR11/45
AA, HR6, HR15/51
C, HR14, HR26/50
D, HR20, HR33/62
1,5V
AAA, SH16, MN2400, LR03, R03
AA, HP7, MN1500, UM3, LR6, R6
C, HP11, MN1400, SP11,
LR14, R14, UM2
D, HP2, MN1399, SP2,
R20, UM1, LR20
LR41, LR43, LR44
3,0V
CR2016, CR2020, CR2025, CR2032,
CR2320, CR2325, CR2330, CR2430,
CR1616, CR1620, CR1632
8,4V E-blok
7HR7/42
9,0V E-blok
6LR61, 6F22, 6LF22
PP3, MN1604, 6F22, 006P
Voeding 1 x 1,5V type AAA
Afmetingen (B x H x D) 45 x 107 x 22,5 mm
Gewicht (incl. batterij) 67 g
Technische veranderingen voorbehouden. 09.14
Garantie, onderhoud en afvoer
Het apparaat voldoet aan alle van toepassing
zijnde normen voor het vrije goederenverkeer
binnen de EU.
Dit product is een elektrisch apparaat en moet
volgens de Europese richtlijn voor oude elektrische
en elektronische apparatuur gescheiden verzameld
en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies
onder: www.laserliner.com/info

14
1 3 4 C/ AAAAA D
5 62
3a 3b
1b
1a
2b
2a
4
5
DK
Læs betjeningsvejledningen og det vedlagte hæfte
„Garantioplysninger og supplerende anvisninger“ grundigt
igennem. Følg de heri indeholdte instrukser. Opbevar disse
dokumenter omhyggeligt.
!
Funktion / Anvendelse
Dette testapparat bruges til at teste alle almindelige batterier og
højtydende genopladelige batterier (NiMH). Batteriets status vises
på en let aflæsbar LCD-skala, der er inddelt i 3 farver.
Aftageligt batterirum:
Runde celler:
1,5V batteri:
Alkali-mangan / Zink-kul
1,2V genopladeligt batteri:
NiMH
Knapceller: (stort design)
3,0V batteri:
Lithium-mangan
Minuspol batterirum
Pluspol batterirum
Aftageligt batterirum:
Knapceller: (lille design)
1,5V batteri:
Alkali-mangan
3,0V batteri:
Lithium-mangan
Minuspol batterirum
Pluspol batterirum
Indsætning af batteri:
Flade celler:
9,0V batteri:
Alkali-mangan / Zink-kul
8,4V genopladeligt batteri:
NiMH
Minuspol batterirum
Pluspol batterirum
Indstilling af batteritype
LCD-displayskala
med 3-farvet indstilling
grøn: god
orange: svag
rød: udskift
1
1a
1b
2
2a
2b
3
3a
3b
4
5

PowerCheck
15
1
DK
Sikkerhedsanvisninger
– Undgå at udsætte apparatet for mekaniske belastninger,
meget høje temperaturer, fugt eller kraftige vibrationer.
– Apparatet arbejder i spændingsområdet fra 1,2V til 9,0V;
kun batterier med tilsvarende data må sluttes til de hertil
indrettede kontaktflader.
– Sørg for, at batterierne tilsluttes med korrekt polaritet,
da forkert polaritet kan forringe apparatets funktion.
– Apparatet må kun bruges til det tiltænkte anvendelsesformål
inden for de givne specifikationer. Ombygning eller ændring
af apparatet er ikke tilladt og vil medføre, at godkendelsen
og sikkerhedsspecifikationerne bortfalder.
Anmærkning vedr. brug
Skalaen klassificerer anvendelighedsgraden af batterier i mobile
apparater i kategorierne „god“, „svag“ og „udskift“.
Disse klassifikationer er fastlagt efter de generelle gennemsnits-
værdier ved konstant forbrug og kan afvige for apparater med
særlige strømforbrugsforhold.
Især apparater med høje, kortvarige strømspidser og/eller batterier
af dårlig kvalitet skal under særlige omstændigheder udskiftes
tidligere, end displayet viser.
Apparater med moderne strømstyring kan som regel også arbejde
med kraftigt afladede batterier.
I sådanne tilfælde kan man forsøge at fortolke LCD-displayet i
forhold til funktionstiden for de(t) specielle apparat / batterier
for at sikre optimal udnyttelse af batterierne.
Isætning af batteri
Åbn batterihuset og læg batteriet
i. Vær opmærksom på de angivne
poler.

16
2
1 3 4 C/AAAAA D
5 62
3
a b c
e
d
f
a1,5V runde celler (AA, AAA, C, D)
b1,2V runde celler (NiMH)
(AA, AAA, C, D)
c8,4V ade celler (NiMH) (E-blok)
d9,0V ade celler (E-blok)
e1,5V knapcelle (lille design)
f3,0V knapcelle (lille/stort design)
DK
Kontrol af batteriladning
Åbn batterirummet, og indsæt
batteriet som indikeret med
installationssymbolerne, eller
indsæt blokbatterier i kontakt
3a og 3b. Vær opmærksom på
de angivne poler.
3-farvet displayskala
god (grøn): Batteri er stadigt
fuldt anvendeligt
svag (orange): Batteriet er
svagt og skal snart udskiftes
udskift (rød): Batteriet er
aadet og bør udskiftes
Bemærk pkt. 2
„Indstilling af batteritype“.
!
Indstilling af batteritype
Alt efter batteritype skal kontakten (4) stilles i den tilsvarende position.

PowerCheck
17
DK
Tekniske data
Måleområder 1,2V / 1,5V / 3,0V / 8,4V / 9,0V
Batterityper
1,2V
AAA, HR03, HR11/45
AA, HR6, HR15/51
C, HR14, HR26/50
D, HR20, HR33/62
1,5V
AAA, SH16, MN2400, LR03, R03
AA, HP7, MN1500, UM3, LR6, R6
C, HP11, MN1400, SP11,
LR14, R14, UM2
D, HP2, MN1399, SP2,
R20, UM1, LR20
LR41, LR43, LR44
3,0V
CR2016, CR2020, CR2025, CR2032,
CR2320, CR2325, CR2330, CR2430,
CR1616, CR1620, CR1632
8,4V E-blok
7HR7/42
9,0V E-blok
6LR61, 6F22, 6LF22
PP3, MN1604, 6F22, 006P
Strømforsyning 1 x 1,5V type AAA
Mål (B x H x D) 45 x 107 x 22,5 mm
Vægt (inkl. batteri) 67 g
Tekniske forandringer forbeholdes. 09.14
Garanti, produktpleje og bortskaffelse
Apparatet opfylder alle påkrævede standarder for
fri vareomsætning inden for EU.
Dette produkt er et elapparat og skal indsamles
og bortskaffes separat i henhold til EF-direktivet
for (brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende tips på:
www.laserliner.com/info

18
1 3 4 C/ AAAAA D
5 62
3a 3b
1b
1a
2b
2a
4
5
FR
Lisez entièrement le mode d‘emploi et le carnet ci-joint
„Remarques supplémentaires et concernant la garantie“
ci-jointes. Suivez les instructions mentionnées ici.
Conservez ces informations en lieu sûr.
!
Fonction / Utilisation
Ce testeur de piles permet de vérifier toutes les piles courantes ainsi
que les accus haute performance (NiMH). L’état des piles est indiqué
sur un cadran LCD facilement lisible divisé en 3 parties de couleur.
Compartiment à piles
amovible :
Piles rondes :
Pile 1,5V :
Alcaline au manganèse /
Zinc carbone
Accu 1,2V: NiMH
Piles boutons : (grandes)
Pile 3,0V : Lithium-manganèse
Pôle moins du
compartiment à piles
Pôle plus du
compartiment à piles
Compartiment à piles
amovible :
Piles boutons : (petites)
Pile 1,5V :
Alcaline au manganèse
Pile 3,0V : Lithium-manganèse
Pôle moins du
compartiment à piles
Pôle plus du
compartiment à piles
Compartiment à piles :
Piles plates :
Pile 9,0V :
Alcaline au manganèse /
Zinc carbone
Accu 8,4V: NiMH
Pôle moins du
compartiment à piles
Pôle plus du
compartiment à piles
Réglage du type de pile
Cadran LCD divisé en
trois parties de couleur
vert: bon
orange: faible
rouge: remplacer
1
1a
1b
2
2a
2b
3
3a
3b
4
5

PowerCheck
19
1
FR
Consignes de sécurité
– Ne pas soumettre l’appareil à une charge mécanique, ni à des
températures extrêmes ni à de l’humidité ou à des vibrations
importantes.
– L’appareil fonctionne dans une plage de courant de 1,2Và 9,0V,
ne connecter avec les surfaces de contact prévues que des piles
de caractéristiques adaptées.
– Installer les piles en respectant leur polarité, une inversion
de la polarité pouvant endommager l’appareil.
– Utiliser uniquement l’instrument pour l’emploi prévu dans le
cadre des spécifications. Des changements ou modifications
sur l’appareil ne sont pas permis, sinon l’autorisation et la
spécification de sécurité s’annulent.
Remarque supplémentaire concernant l’utilisation
Le cadran indique l’état de fonctionnement des piles dans des appareils
mobiles selon les catégories «bon», «faible» et «remplacer».
Ces catégories sont établies en fonction des valeurs moyennes
générales pour une utilisation constante et peuvent différer pour
des appareils ayant une consommation électrique particulière.
En particulier, pour les appareils présentant de brefs pics de courant
ou équipés de piles de moindre qualité, la fréquence de remplace-
ment doit être plus élevée que celle indiquée.
Les appareils dotés d’une gestion moderne de la puissance
peuvent généralement aussi fonctionner efficacement avec des
piles fortement déchargées.
Essayez dans ces cas-là d’interpréter l’indication sur le cadran LCD
en fonction du temps de fonctionnement de vos appareils spéciaux /
de vos piles, pour garantir une utilisation optimale des piles.
Installation de la pile
Ouvrir le compartiment à piles et
introduire la pile en respectant les
symboles de pose. Veiller à ce que
la polarité soit correcte.

20
2
a b c
e
d
f
1 3 4 C/AAAAA D
5 62
3
aPiles rondes 1,5V (AA, AAA, C, D)
bPiles rondes 1,2V (NiMH)
(AA, AAA, C, D)
cPiles plates 8,4V (NiMH) (Bloc E)
dPiles plates 9,0V (Bloc E)
ePile bouton 1,5V (petite)
fPile bouton 3,0V (petite/grande)
FR
Contrôler la charge des piles
Ouvrir le compartiment à piles
et placer la pile en respectant les
symboles d’installation ou placer
les piles blocs sur les contacts 3a
et 3b. Veiller à ce que la polarité
soit correcte.
Cadran trois couleurs
à aiguille
bon (vert): La pile est encore
chargée complètement
faible (orange): La pile est
faiblement chargée et doit
être bientôt remplacée
remplacer (rouge): La pile
est déchargée et doit être
remplacée
Tenez compte du point 2
«Réglage du type de pile».
!
Régler le type de piles
Le commutateur (4) doit être réglé sur la position correspondante
selon le type de pile.
